Особенности гидроизоляции кровли под металлочерепицу: схемы, материалы, технология монтажа

Утепленная мансарда

В отличие от холодного варианта, число слоев в кровле мансарды увеличивается за счет пароизоляции и утепления. Особенность такого пирога в правильном соблюдении технологии укладки материалов – их последовательности и обеспечении вентилируемых зазоров между ними.

Состав слоев:

  1. пароизоляция;
  2. стропила;
  3. утеплитель над пароизоляцией между стропил;
  4. гидроизоляция;
  5. контробрешетка;
  6. обрешетка;
  7. металлочерепица.

Последовательность монтажа

Пароизоляционная пленка крепится к стропилам с нахлестом не менее 10 мм

Важно обеспечить герметичную стыковку швов и мест прилегания пленки к элементам крыши. Если производителем предусмотрено наличие в материале гладкой и шероховатой стороны, то гладкую поверхность укладывают к утеплителю (подробнее тут)

Утеплитель – чаще всего это базальтовая минвата или продукт на основе стекловолокна – устанавливают над пароизоляцией. Минеральная вата плотно держится между стропилами, если ее нарезать на 1–2 см шире, чем межстропильное расстояние.

Достаточная высота слоя – 150 или 200 мм. В зависимости от толщины материала (она бывает 50, 100, 150 мм) его укладывают в несколько слоев, так чтобы первый слой перекрывал стыки второго. Это помогает избежать возникновения «мостиков холода».

Диффузионные мембраны можно укладывать сразу на утеплитель, тогда как гидроизоляционные пленки требуют наличия воздушного зазора (не менее 3 см).Он обеспечивает движение воздуха и просушивание минеральной ваты от влаги, которая частично проникает через неидеальные швы пароизоляции.

Над гидроизоляционной пленкой устанавливают бруски контробрешетки, они обеспечат воздушный коридор (4–5 см) между пленкой и металлочерепицей.

К контробрешетке крепят обрешетку: расстояние между досками 350 мм равно длине волны металлочерепицы, монтаж которой завершает весь кровельный пирог.

Крыша должна надежно защищать дом от воды, ветра, перепадов температуры и, по сути, является пятой стеной, конструкция которой немного сложнее остальных.

Несоблюдение технологии, ошибки в строительстве и переделки выливаются в излишнюю трату времени, средств и здоровья, поэтому так важно иметь правильное представление об особенностях кровельных конструкций

Характеристики материалов и их выбор

В качестве гидроизоляции под металлочерепицу используют специальную трехслойную пленку с ламинированным покрытием, благодаря которому она обладает высокими гидроизоляционными свойствами.

При изготовлении данного материала используется сырье высокого качества, поэтому пленка долговечна, не подвержена образованию на ней грибков и плесени, устойчива к воздействию вредных микроорганизмов, она не гниет и экологически безопасна. Для удобства укладки гидроизоляционного материала он выпускается в рулонах, которые с легкостью раскатываются по любой поверхности.

К гидроизоляционным пленкам и мембранам предъявляются особые требования, поэтому они должны быть:

  • Влагостойкими, то есть обладать способностью удерживать в себе большое количество влаги;
  • Паропроницаемыми, чтобы полностью выводить наружу образующиеся внутри помещения пары.

Последнее качество считается наиболее важным, особенно для отапливаемых мансард. Водяные пары поднимаются вверх и начинают накапливаться в теплоизоляционном материале и конструктивных элементах крыши. Из-за большой разницы наружной и внутренней температуры образуется конденсат между утеплителем и кровлей, что приводит к потере качественных характеристик теплоизолятора и разрушению стропильной системы. Чтобы этого не происходило, необходимо обеспечить полный вывод образующихся паров наружу.

Для правильного выбора гидроизоляции под  укладку металлочерепицы следует знать свойства каждого материала. Например, для временного покрытия можно приобрести недорогую пленку, состоящую из основы и нескольких специальных слоев, которая сможет защитить внутренне пространство только от попадания в него внешней влаги. Этот вариант носит временный характер, и такой защитный слой требует замены на более качественное покрытие.

Наилучшим выбором для обустройства гидроизоляции станут дорогие специальные мембранные материалы, состоящие из двух слоев – армирующего и впитывающего. Все расходы, связанные с их покупкой и укладкой со временем оправдаются, так как они отлично защитят всю кровельную конструкцию от влаги и разрушения.

Способы внутреннего утепления перекрытия холодного чердака

Перед проведением внешнего или внутреннего утепления необходимо рассчитать толщину материала по формуле R=δ/λ, где:

  • R – сопротивление теплопередаче (согласно региону проживания, для Москвы – 4,7 м²·°С/Вт);
  • δ – толщина слоя утеплителя;
  • λ – коэффициент теплопроводности материала (согласно нормативному документу ГОСТ).

Далее из формулы находим толщину таким образом: δ= λ· R.

Работа начинается с тщательной очистки поверхности от мусора, пыли, паутины или влаги. При укладке изделия на потолок следует обязательно оставлять вентиляционный зазор для защиты от плесени и скопления влаги.

Использование пенофола

Пенофол состоит из вспененного полиэтилена и фольгированного слоя, применяется для зданий с небольшим уровнем теплопотерь из-за невысоких теплоизоляционных показателей. Для монтажа утеплителя на потолок необходимо создать обрешетку. Изделие раскатывается по поверхности каркаса и фиксируется при помощи гвоздей. Слой фольги при этом должен смотреть внутрь комнаты.

Создание вентиляционных зазоров с двух сторон предусматривает наличие дополнительной обрешетки, которая в дальнейшем закроется листовыми отделочными покрытиями или натяжным потолком. Наиболее эффективное использование пенофола возможно совместно с пеноплексом для повышения теплоизоляционных свойств.

Применение пеноплекса изнутри

Материал практичен как для наружного, так и внутреннего использования по теплоизоляции потолка с холодной крышей. Утепление проводится по следующей схеме:

  1. Изготавливается обрешетка из деревянного бруса толщиной, превышающей толщину эструдированного пенополистирола на 0,3-0,4 см. Шаг между рейками равен ширине листа утеплителя с вычетом 1-2 мм.
  2. Материал устанавливается в ячейки, и при правильной сборке каркаса плиты должны войти плотно с небольшим усилием.
  3. Обрешетка закрывается гипсокартоном, подвесным или натяжным потолком.

Пенополиуретан и штукатурные смеси

Пенополиуретан относится к современным высокоэффективным изделиям и позволяет создать идеальный теплоизоляционный слой для снижения коэффициента теплоотдачи. Преимуществами при использовании на потолках являются:

  • устойчивость к воздействию насекомых, бактерий;
  • огнестойкость;
  • высокая звуко- и гидроизоляция;
  • высокие адгезионные свойства с различными типами покрытий;
  • устойчивость к температурным перепадам.

Среди недостатков можно отметить только полную паронепроницаемость, что может послужить нарушению микроклимата в жилых помещениях. Монтаж теплоизолятора осуществляется с участием специалиста и использованием специального оборудования. Оно подает материал в густом вязком виде под большим давлением, заполняя все щели и покрывая потолок равномерным слоем. После высыхания толщина слоя составляет около 10 см.

Штукатурные растворы менее популярны, однако обладают высокими теплотехническими характеристиками. Используются для бетонных оснований и имеют такие достоинства:

  • декоративный внешний вид;
  • экологичность – не выделяет вредных веществ в атмосферу;
  • огнеупорность – не горит и не распространяет пламя;
  • влагостойкость и устойчивость к плесени.

Монтаж

Монтаж тёплой кровли начинается с укладки гидроизоляции, в качестве которой применяются плёнка или, более современный материал — мембраны. Последние дороже, но и имеют эксплуатационные характеристики лучше, чем у конкурирующего решения.

Начинается эта работа с изоляции по всей длине ендовы. Далее рулоны влагозащитного материала раскатываются горизонтально, начиная снизу, с нахлестом десять-пятнадцать сантиметров. Для закрепления стыков применяется строительная лента. Качественная укладка под металлочерепицу гидроизоляции и тщательное скрепление стыков исключит попадание влаги на материал, который будет сохранять тепло дома.

Следующий этап — это водружение на место теплоизоляционного материала. Он укладывается между стропилами, если использовать несколько слоёв, то стыки нижнего слоя перекроются следующим слоем. Материал, изолирующий кровлю от холода, боится влаги. Конденсат от металлочерепицы отводится плёнкой. Коммуникации, дымоходы и прочее вызывает появление капелек воды и изнутри.

Сберечь маты от влаги призвана пароизоляция. Специальными, сохраняющими долгое время влагостойкость, материалами (мембранами и прочее) аналогично укладке верхнего слоя, создаётся защита для теплоизоляционных матов

Важно использовать качественные материалы и не допустить нарушения герметичности

При устройстве холодной кровли защищать дорогостоящее тепло всё равно придётся. Утепляется и пароизолируется пол чердака. Плёнка, посредством которой отводится влага с самой кровли, необходима.

Вернуться к содержанию

Материалы для гидроизоляции крыши из металлочерепицы

Непроницаемость для воды это не единственное требование к гидроизоляционным материалам под металлической кровлей. Чтобы нормально перенести процесс монтажа по стропилам, они должны обладать хорошей прочностью к механическим нагрузкам.

Для неутепленных скатных крыш возможно использование материалов с ограниченной паропропускной способностью. А для утепленных крыш рекомендуют использовать материалы с высокими паропропускными характеристиками – не менее 1000 гр/м2 за сутки.

Последнее условие необходимо для создания нормального влажностного режима утеплителя. Водонепроницаемые, но «дышащие» материалы называют мембранами (с высокими характеристиками – супердиффузионными мембранами).

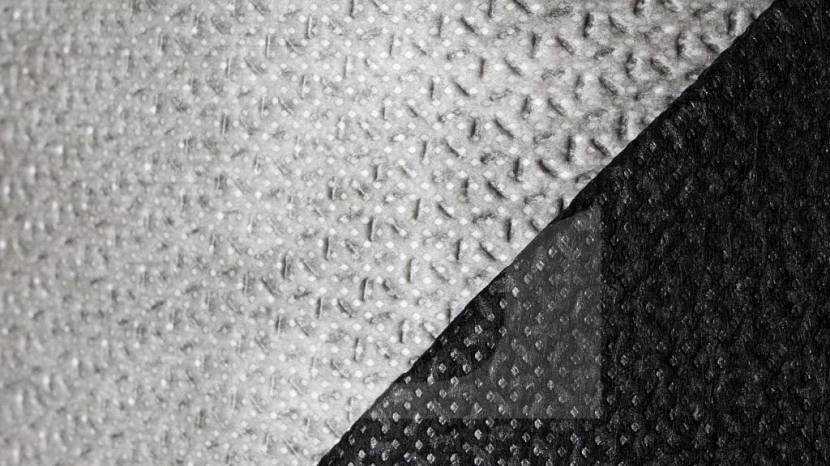

Так выглядит структура двухслойной мембраны – непроницаемой для воды и проницаемой для параИсточник krovklimat.ru

Мембраны могут быть как однослойными, так и многослойными. В большинстве своем они имеют стабильные характеристики паропроницаемости, но могут иметь и переменное значение сопротивления пару.

Современные гидро- и пароизоляционные материалы для наклонных металлических кровель изготавливают из полимерного тканого или нетканого полотна. Это связано как с условиями эксплуатации, так и с технологией монтажа. И реально это такая гидроизоляция для крыши под металлочерепицу какой лучше на сегодня нет.

О рубероиде

Утверждение о возможности использования рубероида (или аналогичных по составу битумных и полимербитумных рулонных материалов) для гидроизоляции металлочерепицы некорректно.

Независимо от армирующего материала основы и состава связующего, все виды битумных рулонных материалов практически непроницаемы для пара. И это ограничивает сферу применения. Их используют в качестве паронепроницаемого слоя под утеплителем по перекрытиям из железобетонных плит или кровельного профнастила в плоских кровлях.

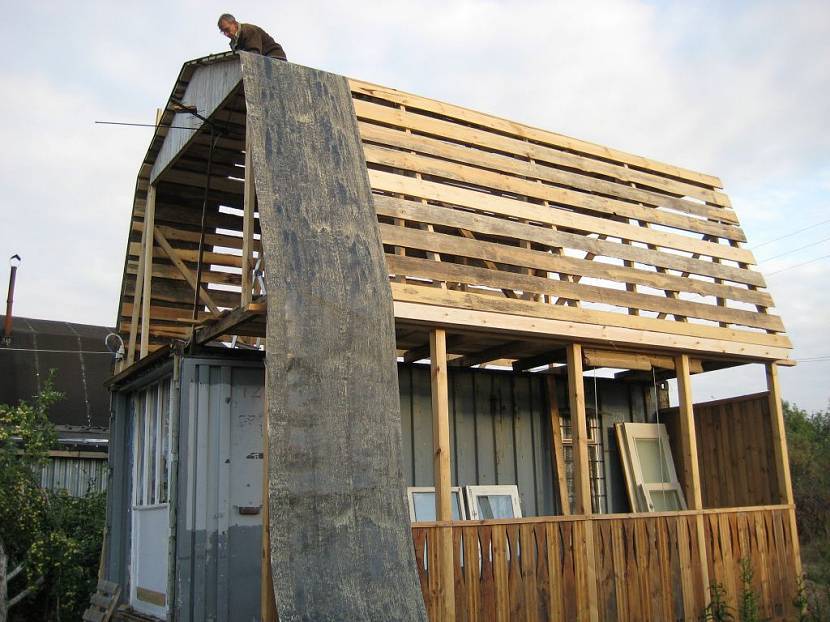

Подкладочный рубероид на скатной кровле можно крепить к разряженной обрешетке, но с маленьким шагом между досками. К стропилам, как мембрану из полимерных материалов, его не крепятИсточник homerenovates.com

На скатных крышах битумные и полимербитумные рулонные материалы применяют только на сплошной обрешетке из плит OSB3, OSB4 или влагостойкой фанеры, паропроницаемость которых почти такая же. А сплошную обрешетку используют для «мягких» кровельных материалов – того же рубероида или битумной черепицы.

Можно, конечно, сделать для настила рубероида свою разряженную обрешетку, и крепить его гвоздями, но это уже схемы укладки для других кровельных материалов. Тем более, что в таких случаях надо использовать доску, обрешетку делать с маленьким шагом укладки, а это выйдет дороже, чем даже с многослойной мембраной.

И в качестве последнего аргумента против рубероида – компания ТехноНиколь в обеих своих системах скатной крыши с композитной черепицей LUXARD (аналог металлической, но с поверхностным слоем из каменной крошки) в качестве гидроизоляционного слоя использует трехслойную супердиффузионную мембрану из полипропилена. Причем она указана в схеме как классической холодной крыши, так и мансарды. Хотя в каталоге продукции компании есть большой ассортимент гидроизоляционных рулонных битумных материалов.


Так выглядит стандартная схема скатной неутепленной крыши от Компании ТехноНикольИсточник www.vse-dlya-krovli.spb.ru

Структура кровельного пирога для металлочерепицы, включая гидроизоляцию

Перекрыть холодный чердак металлочерепицей – это наиболее удобный и простой способ обустройства крыши. В данном случае кровельный пирог будет состоять из гидроизоляционного материала, уложенного на стропильный каркас, обрешетки и кровельного покрытия (металлочерепицы). Собственно, и укладка такого покрытия выполняется очень быстро, главное – понимать, как покрыть крышу металлочерепицей правильно. Изоляционная пленка закрепляется скобами или гвоздиками, затем ее дополнительно прижимают контробрешеткой, прикрученной саморезами. Укладку реек обрешетки выполняют с учетом размеров металлочерепицы. Доска для обрешетки берется с размерами 25-100 мм, а иногда применяется фанера или стружечные плиты, если требуется сплошной настил.

Укладка пленки или мембраны для гидроизоляции чердака производится свободно, с некоторым провисанием. Однако стоит проследить, чтобы не была нарушена целостность покрытия, то есть любые дыры или трещины исключены. Как правило, пленка может провисать на 15-25 мм. Таким образом достигается вентилирование внутренней стороны гидроизоляционной мембраны, обеспечивается удаление сконденсированной влаги на карнизную планку и далее в водосток. Пренебрежение таким простым правилом в конечном итоге спровоцирует преждевременную деформацию кровельного каркаса и всей крыши.

Особенность крыши из металлочерепицы такова, что пленка для холодной кровли не способна снизить уровень шума, который возникает при интенсивных дождях, падающих на металл. Поэтому жилые помещения с таким кровельным покрытием обеспечивают слоем теплоизоляции, которая поглощает сильный шум. Без такого слоя обычно обустраивают только нежилые чердачные помещения.

Итак, холодная крыша будет включать такие слои:

  • Изнутри помещения прокладывается пароизоляция для холодной кровли, которая только выпускает влагу наружу и не дает ей проникать внутрь жилых комнат.
  • Далее устанавливают стропильный каркас для кровли.
  • Следующим слоем монтируют гидроизоляционный материал. Пленку укладывают с провисанием для отвода конденсата.
  • Далее крепится контробрешетка, которая прижимает гидроизоляцию, закрепляя ее, и обеспечивает вентиляционные зазоры.
  • Затем набивают обрешетку для фиксации кровельного покрытия. Она делается из реек 50×50 мм и укладывается вдоль скатов с отступом в 35-45 см. Исходя из разновидности кровельного покрытия и уклона скатов, шаг обрешетки и толщина доски для нее может различаться.
  • Последним выполняется настил металлочерепицы.

Виды металлочерепицы

Основа металлочерепицы — холодногнутый профильный лист из стали, алюминия или меди, покрытый цинксодержащими составами, базой, грунтовкой и полимерными материалами. Тонкий наружный слой выполняет также декоративную функцию. Поверхности имеют различную текстуру и цвет.

Устройство металлочерепицы схематически.

Типы защитно-декоративных внешних покрытий

Таблица покрытий по температуре.

Кровельные листы покрывают полимерами, устойчивыми к перепаду температур, солнечной радиации. Пленка, нанесенная на внешнюю сторону изделия, должна быть гибкой, прочной, надежно защищать сталь от коррозии. Таким требованиям соответствуют:

  • Полиэстр — блестящее или матовое покрытие толщиной 25-35 мк, обозначается PE или MPE. Внешний слой устойчив к высоким температурам, но механически непрочен, разрушается от морозов. Срок службы такой металлочерепицы не превышает 15 лет.

Полиуретан — сложный полимер PURAL, устойчивый к износу, выгоранию и химической коррозии. Это одно из самых долговечных покрытий, защищающее кровельную сталь более 30 лет. Пленка толщиной 50 мк образует матовую шелковистую поверхность. Интервал рабочих температур -60°С…+100°С.

Поливинилденфторид — обозначается аббревиатурой PVDF, отличается высокой прочностью, радиационной и температурной устойчивостью. Выдерживает нагрев до +150°С. Покрытие толщиной 27 мм обладает характерным металлическим блеском.

Пластизоль — полимер из ПВХ и пластификаторов наносят на профильный лист слоем толщиной 120-200 мк. Подвергнутая тиснению или штамповке поверхность приобретает шероховатую текстуру, напоминающая кору дерева или выделанную кожу. Материал механически прочен, но цвето- и термостойкость его ниже, чем у полиуретановых или полиэстеровых покрытий. Обозначается как PVC.

Акрил. Лакокрасочный слой из этого полимера хотя и не боится нагрева, но быстро выгорает и начинает шелушиться. Кровельные материалы с акриловым покрытием рекомендуется применять для временных сооружений.

Производители для нужд потребителя выпускают металлочерепицу с покрытиями разнообразного состава и характеристик. Полимеры прослаивают кварцевым песком, наносят на поверхность точечное тиснение, добавляют к основе алюминий и цинк

Некоторые пленки обладают шумозащитными свойствами, что важно для металлических крыш. На высококачественную продукцию срок гарантии достигает 70 лет

Какого вида бывают профиля

Кровля из металлочерепицы изготавливается из проката толщиной 0,4-0,5 мм. Листу придается профиль методом холодного давления. Сначала формируется продольная волна, затем — поперечный рельеф. Изделия приобретают законченный вид, имитирующий разнообразную кладку из глиняных пластин. Потребитель сможет выбрать наиболее подходящий вариант для оформления жилища.

Расчетная таблица размеров профилей металлочерепицы.

Монтеррей. Классическая форма черепичного покрытия в финских традициях. Скругленные грани, невысокая волна, плавные изгибы — отличительные черты геометрии этого профиля. Разновидности — СуперМонтеррей, Макси.

Каскад. Профиль напоминает наплывающие друг на друга прямоугольные пластинки. Волны четко очерчены, грани прямые и строгие. Удобно стыкуется с ендовами или разжелобками, поэтому применяется для строительства сложных кровель. Разновидность — МаксиКаскад с удлиненной волной.

Испанская Дюна. Листовой материал производится в России в Подмосковье. Ширина элемента 540 мм, по продольным кромкам расположены паз и зацеп для скрытого крепления. Саморезы, вкрученные в монтажные отверстия, перекрываются сверху соседней деталью. Вода, не попадая в стыки или под крепеж, не вызывает коррозии. Изготавливают металлочерепицу под размеры ската. Разновидность — Андалузия.

Финнера. Модульный кровельный материал размером 705х1190 мм финского производства. Двухволновой элемент снабжен загибом на передней кромке для дополнительной защиты крыши от непогоды.

Адаманте. Металлочерепица с покрытием из матового ПУРАЛа имитирует средиземноморские глиняные кровли. Профиль с мягкой волной, цветовая гамма очень насыщенных оттенков. Разновидность — Кантри с полимерным слоем из полиэстера.

Новинки профилей финских и российских производителей — Деккорей с высотой гребня 18 мм, Банга с круглой выпуклой волной, Шанхай с чередующимися разновеликими выступами.

Пирог кровли под металлочерепицу

Утеплять крышу строго необходимо. Без этой процедуры можно обойтись только при изготовлении навесов или производственных помещений, рассчитанных на эксплуатацию в летнее время. Для жилых зданий и сооружений крышу из металлочерепицы необходимо делать многослойной для того, чтобы продлить срок её эксплуатации и эффективно сохранять тепло. Монтаж кровли из металлочерепицы для этого должен производиться только профильными специалистами на базе инженерных расчетов. Многослойная конструкция получила название пирог кровли из металлочерепицы. Она собирается в определенной последовательности с использованием современных технологий.

Кровельный пирог под металлочерепицу для холодной крыши

Это самый простой вариант для крыши из металлочерепицы. Его часто рассматривают в качестве временного решения. Стоит ли утеплять пирог и наращивать его – зависит от того, для каких целей используется здание. Например, таким образом может быть утеплена веранда или мансарда.

Сначала монтируются несущие конструкции, а на них закрепляется металлочерепица. Далее на получившейся крыше снизу крепят пленочную гидроизоляцию. Пленка прижимается к поверхности при помощи степлера или саморезами небольших размеров. Также могут применяться крепежные элементы для контробрешетки, которые крепятся непосредственно к стропилам. Пленку необходимо располагать на расстоянии 2.5 см от поверхности металлочерепицы с целью создания пространства для накопления и вывода влаги. В противном случае вода будет скапливать, а само покрытие быстро подвергнется анаэробной коррозии в замкнутом пространстве. К пространству между пленкой и кровельным материалом необходимо обеспечить доступ вентиляции, а также смонтировать лоток для вывода влаги. В частных домах обычно собирают из металлочерепицы пирог с утеплением. Это делается не только из соображений экономии тепла в зимний период, но также и потому, что холодная конструкция очень гулкая и в доме будет слышно всё – заканчивая от птиц на крыше, заканчивая проезжающими рядом машинами. Уровень шума может быть снижен при помощи утеплителя для крыши. Но нужно ли делать дополнительные затраты вместо того, чтобы сразу создать пирог тёплого типа.

Кровельный пирог под металлочерепицу для утепленной крыши

Существует ошибочное мнение, что устройство крыши такого типа из металлочерепицы подразумевает какой-либо подогрев. Это не так. При помощи утеплителя достигается лишь сохранение тепла и изоляция шума. Это идеальное решение для жилых домов. Используются следующие слои, порядок считается от внутреннего пространства крыши:

  • Пароизоляция. Это тонкий листовой материал, который используется для того, чтобы циркулирующий в жилом помещении водяной пар не мог проникнуть в утеплитель. Если это происходит, то тогда возможна анаэробная коррозия металла и гниение древесины.
  • Стропила и продольные элементы. Это силовая схема крыши, которая является расчетной для каждого дома, в зависимости от его габаритов. Как показывает практика, толщину каждой детали необходимо брать с небольшим запасом на случай незначительного утяжеления конструкции.
  • Теплоизоляция. Обычно для этих целей используется волокнистый, ячеистый или пористый утеплитель. Его задача – создавать воздушную прослойку и удерживать тепло.
  • Гидроизоляция. Она может быть двух типов – изолирующий слой или мембрана. Её задача – не допускать влагу к металлическим листам, а также отводить её в специальные лотки. Пленка или мембрана натягивается на расстоянии 1-2.5 см от поверхности листов.
  • Контробрешетка. Применяется в качестве прижимающего элемента для гидроизоляции. Это небольшие планки, которые прибиваются параллельно стропилам.
  • Обрешетка. Это дополнительный силовой набор, который состоит из поперечных деревянных брусьев сечением 5 на 5 см. Листы металлочерепицы крепятся затем и к ним, и к стропилам. Обрешетка устанавливается для того, чтобы можно было прихватить материал по всей площади.
  • Листы металлочерепицы. Это завершающий материал. Состоит из самих листов и доборных элементов.

Собирать по фото такой пирог очень сложно. Заниматься этим должен только профессионал, который точно знает технологические особенности монтажа каждого вида материала и умеет их применять на различных конструкциях крыш. Утепление крыши из металлочерепицы с нарушениями может привести к снижению рабочих характеристик, а также преждевременному выходу из строя, как отдельных материалов, так и всей конструкции в целом.

Утепленная кровля из металлочерепицы – это лучшее решение для суровых российских зим. Но для того, чтобы она выполняла свои функции, необходимы качественные материалы и грамотный монтаж.

Гидроизоляция под металлочерепицу своими руками

Важными этапами в подготовке к укладке гидроизоляционного слоя являются:

  • правильный и надежный монтаж каркаса кровли — стропильной системы;
  • монтаж карниза и установка лобовой доски к торцу стропильных ног;
  • прикрепление крюков желоба для водосточной конструкции.

Монтаж гидроизоляции можно производить двумя способами:

В первом случае пленку раскатывают параллельно карнизу. Пленку кладут таким образом, чтобы она могла провисать до полос обрешетки. Ширина нахлеста должна быть не менее 10 сантиметров.

Для обеспечения вентиляции между металлочерепицей и пленкой, крепление пленки производят с помощью контробрешетки.

Второй случай — укладка гидроизоляционной пленки перпендикулярно направлению карниза. Антиконденсатная пленка под металлочерепицу натягивается на приготовленную обрешетку. При таком варианте нахлест не должен превышать 10 сантиметров.

Правильно выполненная гидроизоляция кровли под металлочерепицу напрямую способствует увеличению срока службы и обеспечению функциональных нагрузок кровельного пирога.

ОБРАТИТЕ ВНИМАНИЕ!
Гидроизоляция для металлочерепицы предусматривает обеспечение вентиляционных зазоров и свободного движения воздушных потоков от конька до карниза, и находили выход в специальные вентиляционные трубы. Для расчета количество кровли можно воспользоваться нашим онлайн калькулятором.. При сохранении влагозащиты кровли сохраняется защита подкровельного пространства и защита всего дома

При сохранении влагозащиты кровли сохраняется защита подкровельного пространства и защита всего дома.

Гидроизоляция крыши дома под металлочерепицу по шагам:

  1. подкровельная пленка под металлочерепицу укладывается от карниза к коньку с соблюдением нахлеста. Крепится пленка к стропилам степлером. Нахлест должен попадать на доски стропила;
  2. в промежутках между стропилами следует оставлять небольшой провис (около 2 см). Так обеспечивается целостность пленки при резких перепадах температуры;
  3. если используется антиконденсатная или дуффузионная пленка, то высота стропильной системы должна превышать теплоизоляционный слой на несколько сантиметров. Иногда для достижения нужной высоты брусков их приходится наращивать;
  4. гидроизоляцию не стелят на опалубку. В таком случае по скату настилают лаги на расстоянии более 1 метра;
  5. по коньковой части вентиляционный зазор должен быть не менее 5 см. Кромка пленки должна доставать до нижнего желоба;
  6. вентиляционные зазоры должны быть обустроены таким образом, чтобы не допустить попадания внутрь кровли насекомых и птиц;
  7. крепить пленку следует специальной липкой каучуковой лентой;
  8. нахлест пленки на скатных стыках должен быть 15-20 см;
  9. при оборудовании труб печного отопления или вентиляционных выходов укладка пленки выполняется внахлест 5 см;
  10. при настиле супердиффузионной мембраны обеспечивать зазоры между утепляющим слоем необязательно. Этот материал настилается на стропильную систему. Когда стропила больше толщины изоляционного слоя, то мембрану настилают, укладывая ее по профилю стропил;
  11. чердачные окна обустраиваются гидроизоляционным слоем по правилам конструктивного руководства окна.

Кровельный пирог в разрезе

Монтаж гидроизоляционной пленки

После укладки гидроизоляции приступают к монтажу следующего слоя.

Конструкция холодного чердака

При строительстве крыши дома многие задумываются сделать под ней холодный чердак или мансарду? Проще всего организовать крышу с холодным чердачным помещением. Строительство мансарды обойдется в несколько раз дороже и потребует больше затрат труда

. Хотя, неоспоримо, что мансарда позволит значительно расширить жилую площадь.

Крыши с холодным чердаком имеют следующие основные составляющие в своем пироге

  1. кровельное покрытие;
  2. чердачные наружные стены (применимо для двускатных крыш с фронтонами);
  3. утепленное перекрытие между жилым помещением и чердаком.

Вентиляция обеспечивается за счет карнизных и коньковых продухов. Воздух, проходящий через карнизные отверстия называется приточным, а выходящий через конек – вытяжной. Дополнительно можно сделать вентилирование через слуховые окна на фронтонах или скатах крыши. Окна оборудуют жалюзийными решетками для возможности регулировки интенсивности проветривания.

Слуховые окна могут быть прямоугольной, треугольной и полукруглой формы. Их нижняя часть должна находиться на высоте не более 0.8-1.0 м от пола перекрытия на чердаке, а верхняя часть не ниже, чем 1.75 м от пола на чердаке. Также они могут служить выходом на крышу дома для осмотра кровли, вентиляционных и дымоходных элементов.

Пароизоляция

Пароизоляция — отсечка от утеплителя водных паров, проникающих в него изнутри помещения.

Эту функцию выполняет второй слой изолирующей пленки или мембраны, обеспечивающий герметичность утеплителя и отсекающий его от контакта с влажным воздухом.

Давление внутри помещения, в котором обитают люди, всегда выше, чем на улице, а при насыщенности внутреннего воздуха парами воды, оно становится еще выше.

ВАЖНО!
Если не установить преграду для контакта с утеплителем, он понемногу начнет набухать влагой и приведет в негодность стропила, что чревато серьезным ремонтом всей крыши. Кроме того, влажный утеплитель практически полностью теряет свой функционал.

Поэтому необходимость пароизолирующего слоя ничуть не меньше, чем наружного гидроизолирующего.

Для этих целей хорошо подходят мембранные материалы, которые имеют свойство пропускать пар только в одну сторону. Такие материалы отсекают пар от утеплителя изнутри помещения, в то же время позволяя беспрепятственному выходу пара из толщи утеплителя, способствуя его просушке. При этом исключается намокание кровельного пирога из-за возможных нарушений в некоторых местах целостности полотна, технологических ошибок и просчетов.

Часто производят двойную изоляцию — от воды и от пара по отдельности, для большей надежности работы системы.

Как быть со сложной формой крыши?

Скажем вам откровенно: металлочерепица – далеко не самый лучший кровельный материал для крыши со сложной формой. А потому, раз такая уже есть и ее нужно утеплять, обязательно продумайте вентиляцию всех ее частей. Обязательно всех!

Дело в том, что отдельные участки без вентиляции будут более теплые, на них станет подтаивать снег и стекать к карнизу, где вентиляция есть и кровельное покрытие имеет более низкую температуру (особенно на свесе, под которым нет утеплителя). А в металлочерепице для воды не сложно найти себе вход в подкровельное пространство.

Далее, талый снег наткнется на неталый и там же и останется, в итоге превратившись в наледь. А надели – это не только опасность для живущих в доме людей, когда они не вовремя выходят на улицу – это еще и постоянное разрушение водостока.

Вот почему вентиляция сложной крыши должна быть 100%, не пропуская ни единого участка. Для этого обустраивают прерывистую контробрешетку, которая позволяет потокам воздуха двигаться не только в одном конкретном направлении – но и в разные стороны, достигая всех зон. Также пара дополнительных аэраторов не будет лишней.

И по окончанию утепления также проследите за тем, чтобы отверстие для забора воздуха в карнизе было открытым всегда. Его нельзя подшивать доской, но можно прикрыть слегка отогнутым капельником желоба.

На крайний случай мы советуем вам утеплять такую кровлю изнутри и при помощи ППУ, которое проникает во все щели и труднодоступные места (а у сложной крыши они всегда есть), и влаги не боится:

Ошибки монтажа

Важно правильно укладывать пароизоляцию, чтобы не было сырости

Начинающие мастера допускают такие промахи:

Игнорирование подготовительного этапа. Отсутствие расчетов и чертежа приводит к нехватке материалов или образованию больших неликвидных излишков.
Нарушение последовательности установки слоев

Это чревато нарушением вентиляции, возникновению сырости и порче несущих конструкций.
Недостаточное внимание к изоляции и утеплению проходов через кровлю, что приводит к протечкам и конденсату.
Чрезмерное натяжение пленок и полотен, из-за чего они рвутся на морозе.

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Расчет

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементыКомплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

  • планки из стали длиной в 2 м;
  • стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Гидроизоляция плоской кровли

Гидроизоляция плоской крыши начинается с выбора подходящего гидроизолирующего материала. Плоская кровля наиболее удобна для применения битумных мастик. Нанесение на поверхность осуществляется наливом с последующим распределением материала ровным непрерывным слоем.

Особое внимание надо уделять тому, чтобы слой был одинаковой, насколько это возможно, толщины. Для образования более надежного покрытия рекомендуется нанесенный слой проклеивать рубероидом или пергамином, и вновь покрывать битумом

Толщина наносимого слоя может быть довольно велика, не менее 3 мм.

Кровельный пирог плоской крыши

В случае, если планируется гидроизоляция бетонной крыши, то подойдет еще один популярный гидроизоляционный материал — полиуретановая мастика. Высокая эффективность в сочетании с сильными контактными качествами позволяют использовать такую мастику в проблемных условиях, в местах скопления воды. Рекомендуется нанесенную мастику сверху засыпать небольшим слоем кварцевого песка, если поверхность рабочая и по ней надо ходить.

Отличным решением, с точки зрения эксплуатационных свойств, является напыление слоя полимочевины. Слой непрерывный, надежно отсекает воду, долговечен и практичен. Недостатком метода является необходимость применения сложного оборудования и большая требовательность к точности соблюдения технологии нанесения — любая ошибка чревата полной потерей свойств материала.

Нанесение гидроизолирующих материалов

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
