Конструктивные особенности слухового окна на крыше

Порядок монтажа окна на крыше

Если крыша будет оборудоваться окном, то требуется четкого следовать всем этапам:

Основание для окна в крыше: а — боковые стойки; б — нижний подбалочник; в — нижняя опора; г — угловой пост; д — потолочные поперечные балки.

Готовая оконная рама для крыши поставляется в полностью собранном виде, разбирать ее не рекомендуется, так как можно нарушить уплотнения – окно будет уже не таким герметичным. Поэтому его надо извлечь из упаковки, после чего аккуратно прикрутить монтажные уголки. Крыша в месте монтажа должна быть оборудована дополнительными планками, они ставятся на одном уровне с обрешеткой крыши. Проем прорезать надо таким образом, чтобы его размеры были примерно на 45 мм больше, чем оконная коробка. Прорезаются они пилой, необходимо заранее в точности определить форму и размеры, так как исправить большой проем будет сложно

Крыша может потерять свой привлекательный и аккуратный внешний вид, утратить герметичность.
После этого оконная коробка осторожно вставляется в проем. По боковым сторонам необходимо саморезами закрепить к конструкции кровли

После установки все зазоры требуется тщательно отрегулировать, после этого можно окончательно фиксировать конструкцию. Перед этим следует все стороны утеплить, выполнить укладку гидроизоляции. Во время установки необходимо часть гидроизоляции выводить наружу, излишки потом обрежутся. Далее ставится боковая планка, отрезаются излишки.
Следующей ставится горизонтальная панель оклада, крепится она плотно, зазоры не допускаются.
Монтируются вертикальные планки, подпланки. Нащельники плотно прижимаются к конструкции, после этого аккуратно закрываются крышкой в горизонтальном положении. Гофра, которая поставляется в комплекте, прижимается к внешнему покрытию кровли, после чего необходимо все вертикальные части на краях отогнуть аккуратно внутрь.
Все излишки уплотнителя срезаются ножом, резать надо строго по волне кровли или по прямой линии – все зависит от кровельного материала. Расстояние от края кровли до оконной коробки составляет 30-60 мм, если уплотнитель вертикальный. Значение в 60-150 мм используется, если устанавливается горизонтальный уплотнитель.
Рама аккуратно вставляется в подготовленную коробку. Проверяется, чтобы все уплотнения были выполнены максимально качественно.

Процесс монтажа может немного отличаться в зависимости от имеющейся крыши и формы окна

. Сегодня для установки могут быть использованы окна следующих видов:

• слуховые окна для одно- двухскатных крыш;
• конструкции для вальмовых кровель;
• французские прямоугольные окна, которые имеют собственную кровлю;
• арочные и полукруглые окна;
• треугольные для сложных кровель;
• встроенные оконные конструкции различных форм;
• слуховые окна с фронтальным остеклением;
• треугольные фронтальные.

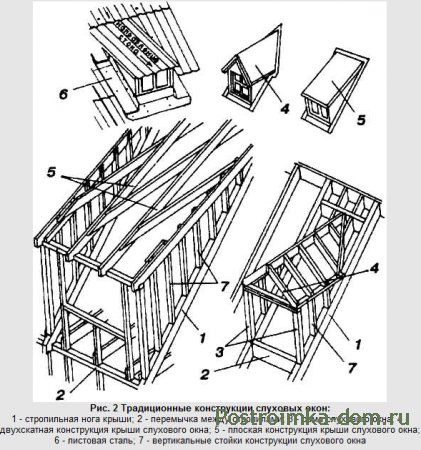

Конструкция слуховых кровельных окон

Конструкционные особенности оконного кровельного проема зависит от его каркаса.

Основные характеристики конструкции каркаса слуховых окон:

• ширина оконного кровельного проема должна быть больше 1/2 ширины непосредственного помещения мансарды;
• каркас этого элемента обустраивается одновременно с несущей конструкцией кровли, потому что у него тоже имеется собственная несущая система и обрешетка (с проемами двускатного типа и коньковым узлом);
• установка надежных стропилин, на них распределяется общая нагрузка сооружения;
• детали оконной конструкции можно вырезать по шаблону, что значительно облегчит монтажный процесс;
• все составляющие конструкции слухового кровельного окна закрепляются стальными крепежными деталями;
• боковые стены такого проема в подкровельном пространстве зашиваются устойчивыми к действию влаги стройматериалами, аналогично поступают и со стыками (это поможет предотвратить образование протечек).

Как влагоизолирующие стройматериалы рекомендуется применять:

1. Мембранные пленки.
2. Силиконовые герметики.
3. Прижимающие планки.

В уже построенной кровле можно также выполнить слуховые окна практически любого типа. Для этих целей необходимо выполнять такие правила его обустройства:

• оконный кровельный проем размещается в центре кровельного ската/стенки чердака – между несущими стропилинами;
• после вырезания проема устанавливаются несущие стропилины, и на них монтируется оконная рама (закрепляясь плотно с помощью саморезов);
• завершающим этапом выполняется герметизация построенного слухового окошка.

В таком случае герметизирование выполняют герметиком с акриловой/силиконовой основой либо водонепроницаемой пленкой.

Рекомендации по обустройству слуховых окон

• Выпиливать участок кровельного пирога необходимо очень аккуратно, чтобы не повредить гидроизоляционный материал основной конструкции крыши.
• Стены лучше отделывать при помощи стального сайдинга, который способен обеспечить не только солидный внешний вид, но и надежную защиту от атмосферных осадков, ветровых нагрузок.
• Все соединения, стыки элементов конструкции обязательно обрабатываются герметикой.
• Запрещено делать врезки, иначе уменьшится прочность несущей конструкции. Можно использовать лишь гвозди, скобы, накладные детали (уголки, ленты из металла).
• Для изготовления каркасной конструкции применяются материалы и размеры, которые определяет чертеж проекта. На размерах экономить не рекомендуется – это может негативно сказаться на готовой конструкции, которая в процессе эксплуатации может не выдержать снеговых, ветровых нагрузок.
• Если площадь крыши позволяет, проемы окон можно размещать в несколько рядов.
• Чем выше будет установлено смотровое окно, тем лучше будет освещаться мансардное помещение.
• Для сооружения каркаса необходимо использовать только качественную древесину: хорошо просушенную, обработанную специальными защитными составами.

Требования

ГОСТ 23166-99 содержит рекомендуемые характеристики пластиковых оконных блоков. При составлении архитектурных проектов специалисты применяют эти критерии:

• наибольшая площадь 6 м 2 ;
• наибольшая площадь створки 2,5 м 2 ;
• масса открывающейся створки – до 75 кг;
• расхождение длин диагоналей до 2 мм, если диагональ 1400 м и больше – 3;
• предельно допустимая высота окон в мм — 2750.

Максимально допустимая ширина в мм — 2670. При наибольшей высоте предельный показатель составляет 1770.

Монтажная глубина. Для изделий из металлопластика составляет 5,8-1,20 см, зависит от параметров профиля. Производители усовершенствуют технологии, увеличивая толщину пластикового окна, поскольку это повышает звуко- и теплоизоляцию остекления.

Производители металлопластиковых изделий иногда пренебрегают рекомендациями из нормативных документов о максимальных параметрах, превышают их. При заказе остекления следует ориентироваться на цифры из документов по стандартизации.

Если сделать это технически невозможно, специалист под свою ответственность может принять решение о превышении допустимых норм.

Требования распространяются на изделия из профилей ПВХ, изготавливаемые, реализуемые и устанавливаемые в Российской Федерации.

ГОСТ 30674-99 действует для изделий, окрашенных, ламинированных и выполненных способом коэктрузии профильных конструкций. Согласно ему, параметры таковы;

• наибольшая площадь створок — 2,2 кв.м;
• наибольшая масса двигающихся элементов небелого цвета — 60 кг;
• расхождение длин диагоналей (в мм) до 1400 не может превышать 2, а при диагонали свыше 1400 — 3.

Наибольшая ширина канавки, появляющейся при соединении металлопластиковых профилей сваркой, по стандартам не превышает 5 мм, ее глубина — 1 мм.

Оконные блоки с габаритами, превышающими нормативные, подлежат экспертизе для проверки их качества и безопасности.

Рекомендованные для многоквартирных домов

Массовое возведение типовых многоэтажек началось еще в СССР в 30 годы. Строят их и сейчас. Нормативы неоднократно переоценивались, изменялись и дополнялись.

Габариты металлопластиковых оконных блоков зависят от того, для какого вида сооружения они предназначены. Размер окна в панельном доме отличается от остекления «сталинки» или «чешки».

Требования строительных нормативов

Своды строительных нормативов предъявляют к слуховым окнам свои требования. Так, согласно СНиП, фронтоны окна, устроенного в скатной кровле, должны поддерживаться с помощью боковых стенок. Высота этих боковых стенок не должна быть менее полутора метров. Опираться боковые стенки должны на балки чердачных перекрытий, а фронтон окна — дополнительно на внешнюю стену здания. Поэтому, в соответствии с нормативами, при строительстве каркаса крыши, первоначально монтируется стропильная система, а уже после этого к стропилам привязываются стойки.

Далее обустройство слухового окна-дормера производится по схеме, прописанной в ГОСТ №12-506-81. Прилегающие к боковым стенкам дормера стропила делаются сдвоенными, а их концы обрезаются вровень с внешней стеной здания. Затем между ними стропилами устанавливаются балки, служащие перемычками. Крепить эти балки к стропильным ногам нужно при помощи накладных кронштейнов. Не допускается врубка или врезка в стропила, поскольку это ослабляет конструкцию кровельного каркаса.

Фронтонные каркасы делаются строго вертикально, вровень с внешней несущей стеной постройки. После монтажа конька дормера вновь производится проверка на вертикальность фронтона. Все соединения тщательно крепятся при помощи накладных кронштейнов и саморезов, либо сквозных болтовых соединений. Для обшивки фронтона слухового окна рекомендуется применять влагостойкую фанеру.

Все положения ГОСТа применительно к частному строительству носят скорее рекомендательный характер. Поэтому домашний мастер, самостоятельно строящий дом, может допускать отступления от строительных нормативов, но не в ущерб техническим характеристикам конструкции. Так, следует предусмотреть эффективную гидроизоляцию крыши и стен дормера, особенно в местах его сопряжения с кровлей дома.

Если мансарда жилая, то следует обеспечить нужный уровень теплоизоляции, обшив стены и крышу слухового окна утеплителем и парогидроизоляцией.

В качестве дополнительных рекомендаций можно учесть такие:

• Если в кровле планируется устроить несколько окон, рекомендуется выдерживать расстояние между ними в 0,8-1м. Такая дистанция оптимальна для установки стропильных конструкций, и дальнейшего монтажа кровельного материала.
• Высота верхней части проёма выдерживается в рамках 1,8-2м, чтобы человеку среднего было удобно подходить к окну, не ударяясь головой.

Как сделать слуховое окно своими руками смотрите в следующем видео:

Пошаговая инструкция

Рассмотрим технологию строительства слухового окна на примере треугольного профиля. Порядок работы.

1. Необходимо составить план расположения слуховых окон (если их несколько) и точный чертеж «домика» с указанием всех его размеров.
2. По сути, для него обустраивается своя, персональная стропильная система по той же методике, что и для крыши всего строения – со своим коньком, опорами и несущим каркасом.
3. В местах расположения окон при монтаже «общедомовой» стропильной системы устанавливают более массивные брусья или доски, так как на эти опоры будет приходиться дополнительная нагрузка.
4. На данные стропила крепятся горизонтальные балки. Первая – на уровне мауэрлата (верхний край стены дома), а вторая – в зависимости от высоты «слухового» оконного проема.
5. К этим «перекладинам» будет прикрепляться каркас домика. Нужно учесть, что к верхней балке будет крепиться его конек. От ее расположения зависит, как будет ориентирована его крыша.
6. «Треугольник» профиля домика крепится к нижней перекладине – гвозди, скобы, металлические уголки. От его основания до верхней балки укладываются брусья, которые надежно фиксируют всю конструкцию.
7. От вершины треугольника до нее – коньковый пролет. В результате получается «скелет» будущего смотрового окна.
8. Ставится оконная рама, которая крепится не только к треугольнику профиля, но также соединяется брусьями с уложенными балками крепления основания треугольника с верхней перекладиной.
9. Далее монтируются боковые вертикальные перемычки и несущий каркас – обрешетка. okno-na-kryshe По аналогии с обустройством крыши всего дома также производится укладка всех необходимых материалов (паро- и гидроизоляции, утеплителя).
10. Линия соприкосновения каркаса домика слухового окна с крышей дополнительно герметизируется специальными уголками, прижимными планками и тому подобное.
11. Отлично подходят саморасширяющиеся ленты, мастичные составы и различные герметики. Зная все эти особенности монтажа, можно соорудить слуховое окно любого профиля.

Полезные советы

Ставшие в последнее время популярными мансардные окна дают значительно больше света. Для их монтажа не нужно сооружать отдельный каркас, так как они лежат в одной плоскости с кровлей дома и крепятся к его стропильной системе с помощью специальных пластин.

Обратите внимание!

Но их рекомендуется ставить при условии, если уклон крыши обеспечивает хороший сток воды с ее поверхности (порядка 150 – 200).

Однако самостоятельное изготовление нецелесообразно, так как вполне возможны ошибки в расчетах. Лучше купить готовое пластиковое окно и установить на место.

Такая конструкция является поворотной, ее ось вращения лежит в горизонтальной плоскости и расположена посередине. Через окна происходит примерно до 15% всех теплопотерь любого строения.

Поэтому при определении их размеров необходимо делать «поправку» на особенности климата и расположения здания. Если смотровое окно обустраивается на крыше уже построенного дома, то крепление его каркаса производится к стропилам.

Но НЕЛЬЗЯ ДЕЛАТЬ ВРЕЗКИ!!! Только скобы, гвозди, накладные элементы (металлические ленты, уголки). Иначе снизится прочность всей несущей конструкции.

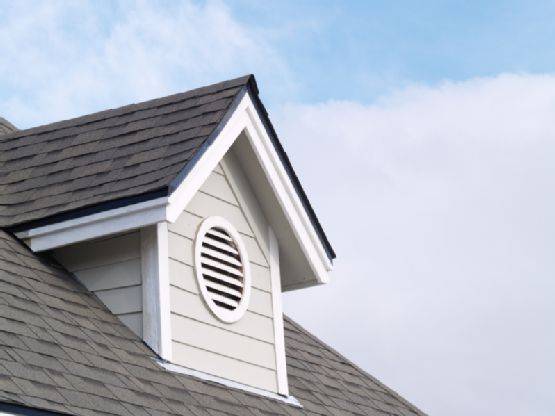

Слуховое окно с двускатной крышей

Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

Слуховое окно с двускатной крышей

Вариации исполнения в различных стилях следующие:

• С карнизным выступом или без него.
• С фронтонным выступом или без.
• С водосточными желобами или без них.

Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.

Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.

Варианты размещения слуховых окон

Слуховое окно может иметь почти такое же количество конфигураций и очертаний, сколько встречается архитектурных стилей. Но в основном по типу их всего два — односкатное и двускатное.

Односкатное слуховое окно

Простейшая форма слухового окна. Оно имеет плоскую крышу, с уклоном немного меньшим, чем уклон главной крыши. Устроить такое окно будет гораздо проще, чем другое слуховое окно, а само строительство будет более рентабельным.

Такая взаимосвязь обусловлена тем, что оно дает большее пространство над головой, нежели двускатное слуховое окно одинаковой с ним ширины.

Это важно!

Но при проектировании такого окна стоит действовать осмотрительно, так как большое односкатное слуховое окно часто может выглядеть не совсем изящно.

Угол уклона крыши на односкатном слуховом окне не зависит от уклона непосредственно самой крыши здания. При разрешении конкретной задачи необходимо помнить, что чем будет меньше уклон ската крыши слухового окна, то тем больше будет места над головой.

И как результат увеличится полезная площадь непосредственно внутри постройки. Единственное что стоит учесть при проектировании уклона– это обеспечение надлежащего стока дождевой воды.

Для обычных рубероидных или стекловолокнистых кровельных плиток требуется минимальный уклон в 25% (25 сантиметров вертикального снижения на 100 сантиметров горизонтального прогона). Деревянную плитку не рекомендуют к применению при уклоне менее 30%.

Крыша с уклоном менее 25% обычно требует специального кровельного материала; такого как укатанный асфальт, покрываемый рулонной кровлей из бесшовной резины или горячим гудроном.

Двускатное слуховое окно

Двускатное слуховое окно может быть с островерхой или закругленной крышей, и сток атмосферных осадков происходит с него по обеим сторонам от окна.

Двускатное слуховое окно является сложной конструкцией, и при сооружении его, как правило, необходимы большие затраты, чем при сооружении односкатного слухового окна.

Полезный совет!

Стоит помнить, что крыша при такой конструкции серьезно снижает высоту потолка, и большая часть площади, которую мы получаем при сооружении слухового окна не будет составлять полезную жилую площадь.

Сооружение слухового окна

При сооружении слухового окна необходимо снять часть кровли и настила крыши, после чего подпилить ряд стропильных ног, чтобы создать проём. При проклейке деталей окна можно использовать клей для гипсокартона.

При всем при этом также перед началом работ необходимо предусмотреть временное укрытие проёма в крыше. Зачастую для таких целей применяют пластиковые листы, которые временно закрепляют на крыше.

Как сделать слуховое окно на крыше своими руками

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

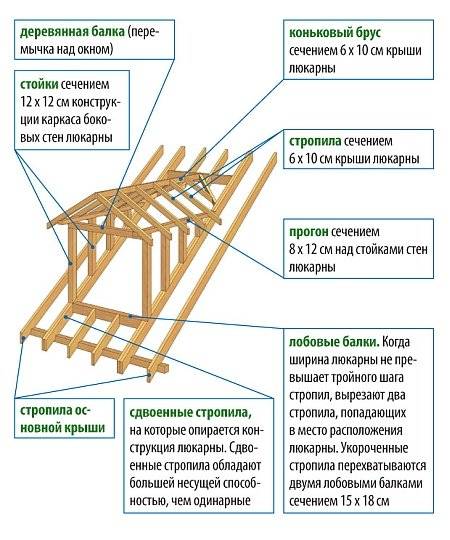

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

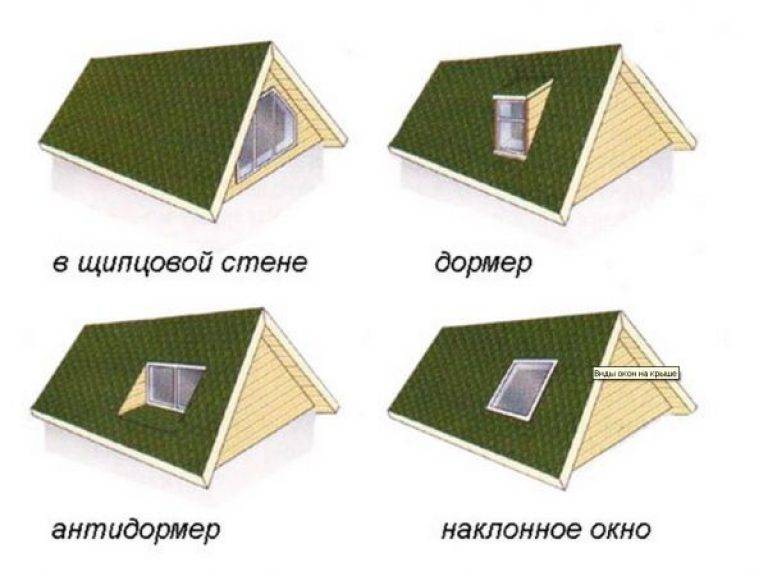

Типы кровельных оконных проемов

На современных домах можно увидеть четыре типа слуховых проемов:

Окно на фронтоне(в щипцовой стене). Устройство проема с фронтальной (торцевой) стороны — наиболее распространенное решение для двускатных и мансардных крыш. Такая конструкция является самой выгодной экономически; ее монтаж — это, по сути, врезка обычного окна.

Чердачное окно в щипцовой стене Источник staled.ru

Дормер. Двухскатная крыша со слуховым окном, выступающим за скат кровли, тем, что в обиходе называется кукушкой. Окно-кукушка является популярным вариантом, с множеством модификаций. Как дополнительный архитектурный элемент дома, кукушка усложняет конструкцию кровли, что ведет к дополнительным финансовым тратам. Вместе с тем, дормер несет эстетическую нагрузку, увеличивает жилую площадь и расширяет круговой обзор. Стекло в дормере устанавливается вертикально, что несколько ограничивает поступление света.

Двускатные дормеры Источник strhouse.ru

Антидормер. В противоположность предыдущей конструкции, антидормер не выступает за скат, а встраивается, утапливается в его поверхность. Антидормер дешевле и проще в реализации, чем кукушка, хотя и нуждается в тщательной гидроизоляции. Несмотря на оригинальный внешний вид, такая разновидность не находит широкого применения, поскольку уменьшает полезный объем чердачного помещения. Антидормер, с его вертикальным расположением стекла, подходит для монтажа в ломаной мансардной кровле.

Односкатный дормер и антидрюмер Источник makemone.ru

Мансардное окно. Слуховое окно в мансардной крыше встраивается в наклонную плоскость кровли, что обеспечивает максимальное естественное освещение. Установка наклонного окна характеризуется небольшим объемом работ и финансовых трат. Мансардные окна различных форм и размеров выглядят эффектно, но не лишены некоторых издержек — они обходятся дороже обычных пластиковых аналогов, склонны к протеканию и, если расположены высоко, неудобны в эксплуатации.

Двойное мансардное окно Источник giropark.ru

Одним из способов наполнить чердачное помещение солнечным светом является монтаж зенитного фонаря. Такие светопрозрачные конструкции устанавливаются на плоских кровлях; они разнообразны по размеру и конфигурации и служат элегантным дополнением для дома в любом стиле. Зенитные фонари нуждаются в тщательном проектировании и подборе материалов.

Самостоятельное изготовление каркаса чердачного окна

Перед началом работ по монтажу любые строительные работы должны быть нанесены на чертеж и просчитаны.

Размер и нужное количество чердачных окон рассчитывается следующим образом: они должны составлять в ширину больше половины мансардной стены.

Но их необязательно располагать на одной линии, а можно поместить конструкции в шахматном порядке, полукругом, или какой-либо другой форме.

Но следует учитывать следующие моменты – чем выше вмонтированы системы, тем в подкровельном помещении будет светлее.

Создавать следует слуховое окно во время процесса создания стропильной системы. Так как по форме чердачное окно имеет свой верхний коньковый брус, то является крышей в маленьком исполнении.

При расположении стропил на месте чердачных окон оставляют свободные проемы. Единственным условием для качественного строительства является то, что стропила вокруг чердачных окон должны бать усиленными, так как на них ляжет дополнительная нагрузка.

Стенки чердачного окна должны быть обшиты влагостойкими материалами, а сама крыша окошка должна монтироваться в одно время с настилом кровельных материалов на крышу здания.

Особое внимание следует уделить гидроизоляции между основной крышей и чердачным окном, иначе в этих местах могут проявиться подтеки. Лишь один вид окна монтируются непосредственно в плоскость кровельного материала – это мансардная конструкция

Как монтируются слуховые окна на крыше?

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

• С фронтоном в плоскости сооружения без боковых стенок.
• С фронтоном в плоскости сооружения с боковыми стенками.
• С фронтоном вне плоскости здания и с боковыми стенками.

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка. Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Устройство каркаса

Какой бы ни была форма окна, вальмовой, двухскатной или арочной, главное правило проектирования – конструкция его каркаса не должна нарушать стропильную систему крыши. «Кукушка» монтируется следующим образом:

• Сначала между стропильными ногами каркаса крыши устанавливают лобовые балки.
• На стропила, ограничивающие конструкцию по ширине, устанавливают вертикальные стойки.
• Наверх каждого ряда вертикальных стоек укладывают прогон, соединяющий опоры между собой.
• На прогоны устанавливают стропильные ноги, которые соединяются на коньковом прогоне.
• Каркас обшивают сайдингом или вагонкой, а на обрешетку укладывают кровельное покрытие.

Как монтируются слуховые окна на крыше? Что такое слуховые окна, и какую роль они выполняют в конструкции кровли. Разновидности и формы слуховых окон, особенности каркаса и отделки.
