Винтовая лестница своими руками: Виды

Какие материалы используются для изготовления винтовых лестниц

Выбор материала является очень важным этапом при изготовлении винтовых лестниц для дома. Как известно, даже при наличии очень умелых рук и необходимых навыков, очень сложно получить качественный результат если не использовать хорошие материалы.

Следует отметить, что очень часто для изготовления действительно хорошей винтовой лестницы необходимы различные материалы, и одним деревом здесь не обойтись. Чаще всего для этих целей используют такие материалы:

Дерево

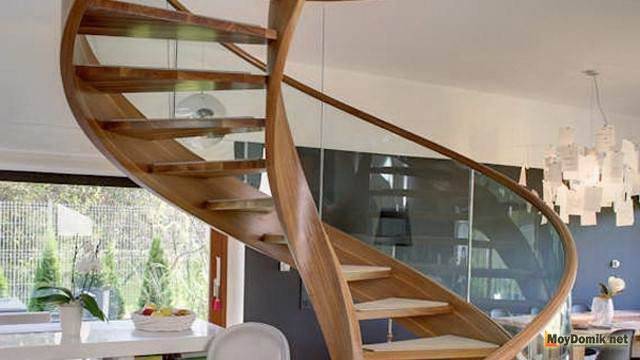

Деревянная винтовая лестница

Дерево является одним из самых главных материалов при создании лестницы. Именно из дерева выполняется основа конструкции, поэтому от его качества во многом зависит и качество самой лестницы. Вариантов древесины существует очень большое количество, среди которых дуб, сосна, пихта, ель, кедр, ясень и многие другие. Особенно следует отметить использование в некоторых случаях ценных пород древесины, необходимых для качественного декора, среди которых нередко применяется тик и палисандр.

Наиболее популярными вариантам является сосна, дуб и бук, так как именно эта древесина обладает доступной ценой при хорошем её качестве. Но это не говорит о том, что лестница должна быть изготовлена только из такой древесины, вполне неплохо себя зарекомендовал орех, вишня, кипарис и многие другие породы деревьев.

Важно отметить, что вне зависимости от используемой породы древесины она обязательно должна быть клееной. Это необходимо для того, чтобы сделать конечную конструкцию как можно качественнее и долговечнее, так как монолитная древесина нередко очень быстро разваливается

Металл и стекло

Для того, чтобы изготавливаемая винтовая лестница действительно смотрелась необходимо специальное её украшение и декорирование. Всевозможные металлы и стекло замечательно подходят для этой цели.

Стеклянная винтовая лестница

Более драгоценные металлы, как и стекло используются в основном для декорирования и украшения конструкции. Стекло используется довольно редко, так как это весьма авангардный материал в этом плане, однако, его применение может обеспечить лестницу особым колоритом.

Металлическая винтовая лестница

Кованные перила в сочетании с деревянной основной лестницы смотрятся просто великолепно. Кроме того, металл может нередко использоваться и для укрепления и ужесточения самой конструкции, что придаёт ей необходимую стойкость, надёжность и долговечность. Особенно часто металл используют для укрепления ступеней, которые могут изготавливаться как из стали, так и из чугуна.

Металлическая винтовая лестница

Натуральный камень и керамика

Каменная винтовая лестница

Натуральные камни, как и драгоценные металлы, наиболее рационально использовать при изготовлении винтовой лестницы для её декорирования и украшения

Однако, с их использованием важно быть максимально аккуратным, так как они обладают довольно большой массой, поэтому чрезмерное их применение способно сделать лестницу слишком тяжёлой, громоздкой и не очень красивой

Что же касается керамики, то она может быть использована для различных целей, в том числе и для декорирования. Однако, чаще всего керамику используют для того, чтобы оформить полы и лестничные ступени в едином стиле. Важным преимуществом такого метода, является то, что современная керамика довольно прочный материал, который также очень хорошо сопротивляется всевозможным внешним и химическим воздействиям и долго находится в презентабельном состоянии.

Дополнительные материалы

Помимо всего вышеперечисленного винтовая лестница может содержать ещё и большое количество дополнительных элементов, например, различные скульптуры и другие декоративные элементы, изготовленные из различных материалов. Здесь уже всё зависит от фантазии и возможностей создателя такой лестницы.

Основные требования к устройству лестниц

Как известно, спрос рождает предложение. Отсюда и возникает огромное количество фирм, занимающихся изготовлением лестниц и последующим их монтажом. Однако следует учесть, что производство лестниц – процесс довольно сложный, требующий как точности инженерных решений, так и творческого подхода.

Для изготовления лестниц недостаточно лишь оригинальности мышления и дизайнерских способностей

Тут важно знать, как рассчитать лестницу на второй этаж, высоту пролета, нагрузку на опорные элементы и т.д.. Точно так же нельзя останавливаться на элементарных расчетах, превращая изготовление лестницы в простую связку двух этажей, исключив эстетическую сторону архитектуры

Будь то лестница для дома, лестница для офиса или торгового центра – следует уделить максимум внимания ее проектированию, изготовлению и установке. Ведь каждый такой проект является долгосрочным.

Точно так же нельзя останавливаться на элементарных расчетах, превращая изготовление лестницы в простую связку двух этажей, исключив эстетическую сторону архитектуры. Будь то лестница для дома, лестница для офиса или торгового центра – следует уделить максимум внимания ее проектированию, изготовлению и установке. Ведь каждый такой проект является долгосрочным.

Одним из важнейших моментов в изготовлении лестниц является правильный подбор материалов, который осуществляется с учетом конструкции, современных тенденций в моде, общего интерьера помещения и вкусов заказчика. Прежде чем составлять чертеж будущей лестницы, необходимо произвести точные замеры в помещении, где она впоследствии будет установлена.

Определим основные стадии проекта изготовления лестницы:

1. Проектирование и увязка с общим планом здания.
2. Выбор конструкции, вида лестницы и способов ее крепления.
3. Подбор материала несущих и декоративных элементов.
4. Непосредственное изготовление лестницы.
5. Окончательный монтаж на месте.

Монтаж винтовой системы для лестницы

Схема монтажа винтовой лестницы

Существует определенная инструкция по сборке лестничной винтовой конструкции:

• Рассчитывается винтовая лестница;
• Выбирается место расположения основной стойки, крепится для ее установки нижний опорный фланец;
• К полу крепится первая ступень, обычно она с фланцем составляет одно целое;
• Проверяется строительным уровнем вертикальность установки опорной стойки;
• На стойку сверху устанавливаются втулки.

Сборка конструкции

• Ступеньки крепятся по инструкции, которую представляет производитель конструкции;
• Комфортные винтовые лестницы своими руками из дерева на втором этаже фиксируются к стенкам проема, или к верхней ступеньке;
• Вверху закрепляется опорный стержень;
• Подбираются и устанавливаются поручни и ограждения для защиты.

Чтобы лучше представить, как из дерева сделать винтовую лестницу, стоит внимательно посмотреть видео в этой статье.

Установка ступеней

Конкретно для установки деревянной винтовой лестницы, существуют некоторые нюансы.

К ним относятся:

• Чтобы определить место расположения главной стойки, необходимо на втором этаже натянуть два шнура по диагонали комнаты, перпендикулярно друг другу. В точке их пересечения закрепить отвес, который позволит наметить место для стойки на первом этаже.
• Центральную опору нужно изготавливать из трубы, диаметром больше 50 мм.
• Для обеспечения безопасности конструкции, опорный стержень нужно устанавливать на отдельную бетонную подушку, а крепить анкерными болтами.
• Фиксация ступеней на стойке выполняется с их узкой стороны.

Это краткое описание как изготавливается деревянная винтовая лестница своими руками. Видео весь процесс показывает со всеми нюансами. Деревянные конструкции можно комбинировать с другими материалами.

Это могут быть:

• Камень;
• Дерево;
• Металл.

Многие века древесина являлась основным материалом для изготовления лестничных маршей. Как сделать лестницы винтовые из дерева, многих интересует и в настоящее время. Используя советы профессионалов, изучив особенности сборки, и выполнив правильно все расчеты, можно создать настоящий шедевр конструкции в своем доме.

Параметры

Некоторые размеры

При индивидуальном строительстве, габариты сооружения в частном доме должен определяться следующими параметрами:

• размер проема в междуэтажном перекрытии;
• способ крепления ступеней;
• ширина их и длина.

Стандартные конструкции традиционно изготавливаются без подступенков, так как присутствие их делает марш неудобным в использовании. Ширина ступени по середине меньше размера ноги взрослого человека, и стопа при подъеме ставится не полностью. Из–за чего существует угроза соскальзывания стопы с поверхности, что может привести к травме.

Отсутствие подступенка позволяет продвинуть ногу до середины ступни. Такая позиция стопы наиболее удобна и безопасна.

Один из типов

При проектировании необходимо учитывать, что высота перекрытия в помещении, где будет располагаться марш, не должна быть менее 2 м. Для определения высоты ступеней, вначале нужно определить угол разворота сооружения.

Если марш с углом поворота 360°, то необходимо, для проекта и расчетов, вычесть угол поворота площадки. Потому что, габариты площадки имеет свой индивидуальный размер, и отличается от других элементов.

Развороты

Для вычисления высоты подступенка и нужного количества ступеней, необходимо разделить числовое значение высоты марша на рекомендуемую высоту подступенка — 15–18 см. И, учитывая толщину будущих элементов и габариты подступенка, вычисляем количество необходимых ступеней. Для удобства передвижения — это количество должно равняться нечетному числу.

Ступени

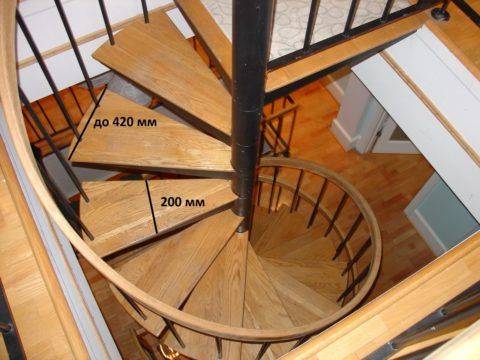

Ширина проступи марша в средней его части, должна быть 20 см и более, а на отдалении 15 см от центра — ширина проступи не менее 10 см. Минимальная длина ступени должна быть 80 см, а проем для винтовой лестницы на второй этаж (диаметр) должен находится в пределах 200 см.

Проемы

Габариты проема в 2 раза больше диаметра лестницы. Это обусловлено тем, что в межэтажный проем необходимо вместить не только саму конструкцию, но и перила, если таковые имеются.

Просвет между перекрытием и перилами должен быть более 10 см. В противном случае, будет неудобно пользоваться поручнем.

Ступени и перила

Еще один нюанс: оптимальная площадь ступеней будет значительно меньше половины диаметра строения. Например, проектируем лестницу наружным диаметром 2 м; делим диаметр надвое и получаем длину в 1 м. Но это еще не все — из этого размера необходимо вычесть диаметр центральной опоры и толщину ограждения.

Теперь реальный размер ступени 80 см. Внутренняя конструкция состоит из забежных типов, расположенных веером, следовательно, часть поверхности, находящихся у основной опоры тоже непригодна для ходьбы. В конечном итоге — это еще минус 30% площади.

Поэтому, минимальные габариты на второй этаж необходимо рассчитывать с учетом вышесказанных рекомендаций. Иначе вы получите марш, длина ступеней которого будет 50 см. На такой лестнице разойтись вдвоем нереально, а вещи – и вовсе не пронести.

Примеры

Винтовые лестницы: минимальные размеры их конструкции могут меняться согласно технологическим требованиям, функциональному назначению и индивидуальным предпочтениям заказчика. Но сделать таковую, пригодную для переноса по ней мебели или других объемных материалов не представляется возможным.

Поэтому, при проектировании лестницы собственного дома, в качестве основной лестницы выберите стандартную маршевую лестницу — а винтовую лестницу используйте как дополнительную.

Важные нюансы при расчетах и монтаже

Чтобы установить удобную винтовую лестницу на второй этаж, необходимо строго придерживаться строительных норм и рекомендаций специалистов на всех этапах работ, от расчетов до отделки:

Ходовая часть ступени, расположенная посередине, должна быть шириной не менее 200 мм.
Диаметр несущего столба должен быть минимум 50 мм.
По правилам безопасности подъема и спуска по спиральной лестнице не рекомендуется устанавливать подступенки, поскольку они мешают уверенно ставить ноги на ступени.
В одном спиральном витке конструкции должно быть минимум 11-12 ступеней.
При проектировании и расчете высоты витка принимается во внимание максимальный рост жильцов. Лучше делать ее с запасом — 1,9-2,3 м.

Монтаж: порядок и нюансы

Замеры, чертежи, этапы изготовления и приобретение основных составляющих и крепежных элементов позади. Теперь можно приступать к полноценному монтажу винтовой лестницы

И если вы решили сделать это своими руками, обратите внимание на порядок действий и основные советы по монтажу

1. Определите месторасположения лестницы в доме. Рассматривайте его в комплексе с формой конструкции. Если вы выбрали винтовую лестницу с опорой на стены помещения, то они должны быть где-то поблизости от выбранного вами места.
2. Разметка пола и потолка производится симметрично. Необходимо определить центр конструкции, в который будет вмонтирован основной стержень винтовой лестницы.
3. Определившись с общим диаметром конструкции, вырезаете круглое отверстие в потолке и обрабатываете его необходимыми материалами.
4. Если это не модульная лестница, то следующим шагом будет установка оси конструкции. Дальнейшая работа с опорной стойкой зависит от типа выбранной лестницы.
5. Нижняя ступень может укладываться прямо на пол первого этажа либо на деревянную подложку для лучшей ее фиксации. Верхняя же площадка устанавливается непосредственно на пол второго этажа.
6. Следующим этапом происходит установка балясин и перил.

Установка винтовой лестницы в доме своими руками завершена. Остается лишь финальная ее обработка, украшение и наполнение дополнительными функциями при необходимости.

Можно покрасить ступени или перила в необходимый цвет, расположить на задней стороне ступеней полочки, подвесные конструкции для цветов и мелочей

При любой декоративной отделке обращайте внимание на то, чтобы не страдала безопасность подъема по такой конструкции. Поскольку ступени в ней зачастую имеют чуть меньшую ширину, чем в стандартных лестницах, следует подступенки оставлять сквозными, чтобы нога могла встать на ступень максимально твердо и уверенно

Подробнее об установке винтовой лестницы вы узнаете из следующего видео.

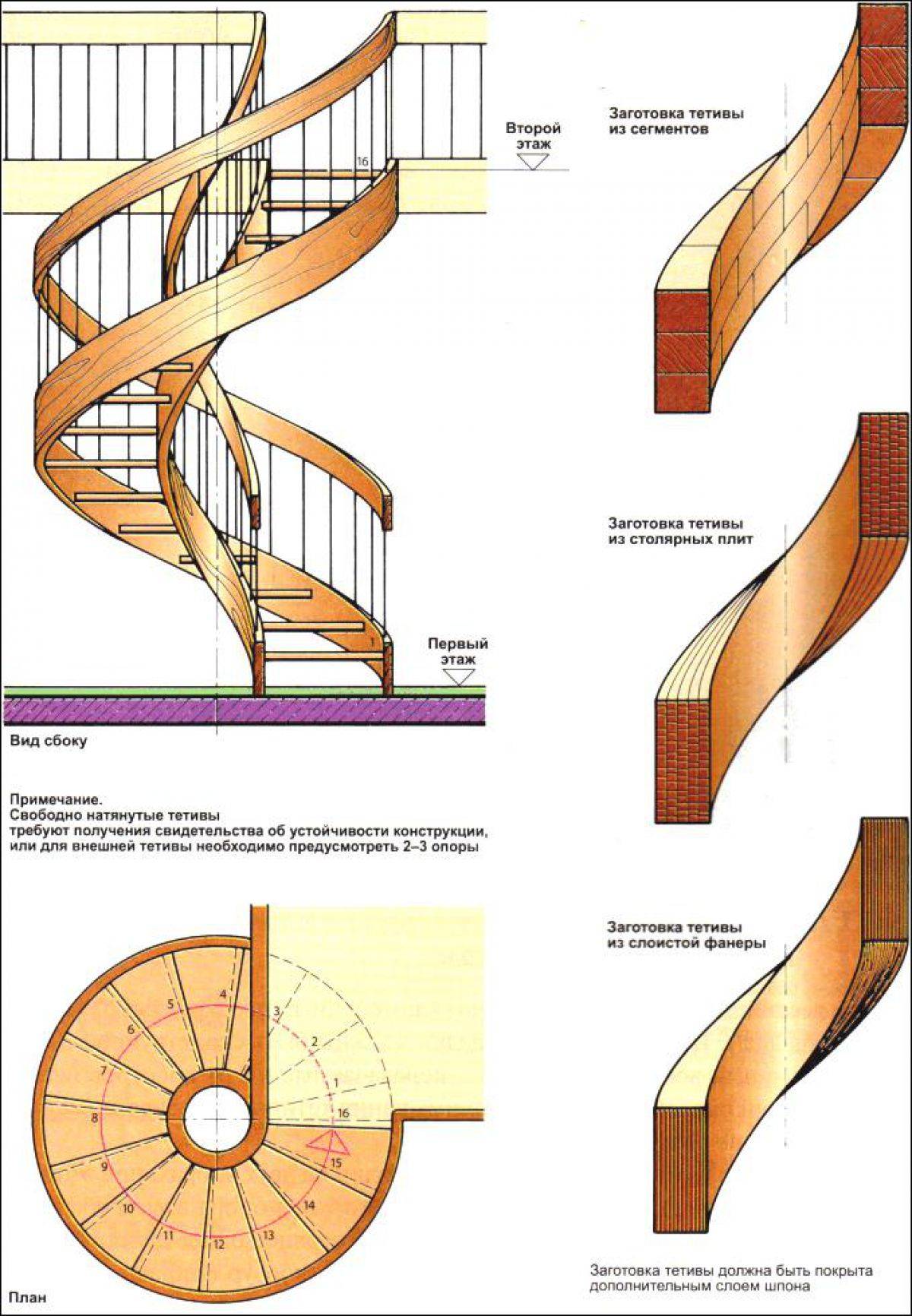

Устройство перил винтовых лестниц

Устанавливают и закрепляют перила последним этапом, завершая монтаж. На винтовых лестницах лучше всего выглядят гнутые перила, но криволинейные формы из древесины делать вручную очень сложно. Эта работа может быть выполнена несколькими непростыми методами: выпилить отдельные части перил из цельного бруса, собрать и склеить их, или вырезать и подогнать деталь из склеенной из бруса заготовки до полного соответствия заданным изгибам и форме.

Не менее сложна работа с тонким деревянным шпоном, вырезка и склеивание. Эти задачи под силу опытным мастерам, и требуют наличия специального столярного инструмента. При работе потребуется не только обеспечить гнутую форму изделия, но и фиксировать согнутые элементы в процессе обработки. Возможно делать гнутые перила самостоятельно, но заказ в специализированной мастерской будет выполнен быстрее, по нужным размерам. Возможен и эконом-вариант – изготовить перила из пластика с имитацией дерева, комбинированные варианты пластик-металл так же применяются.

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

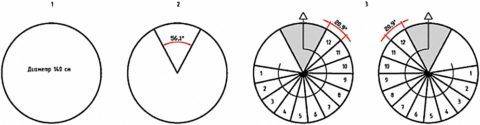

Делим окружность  на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.

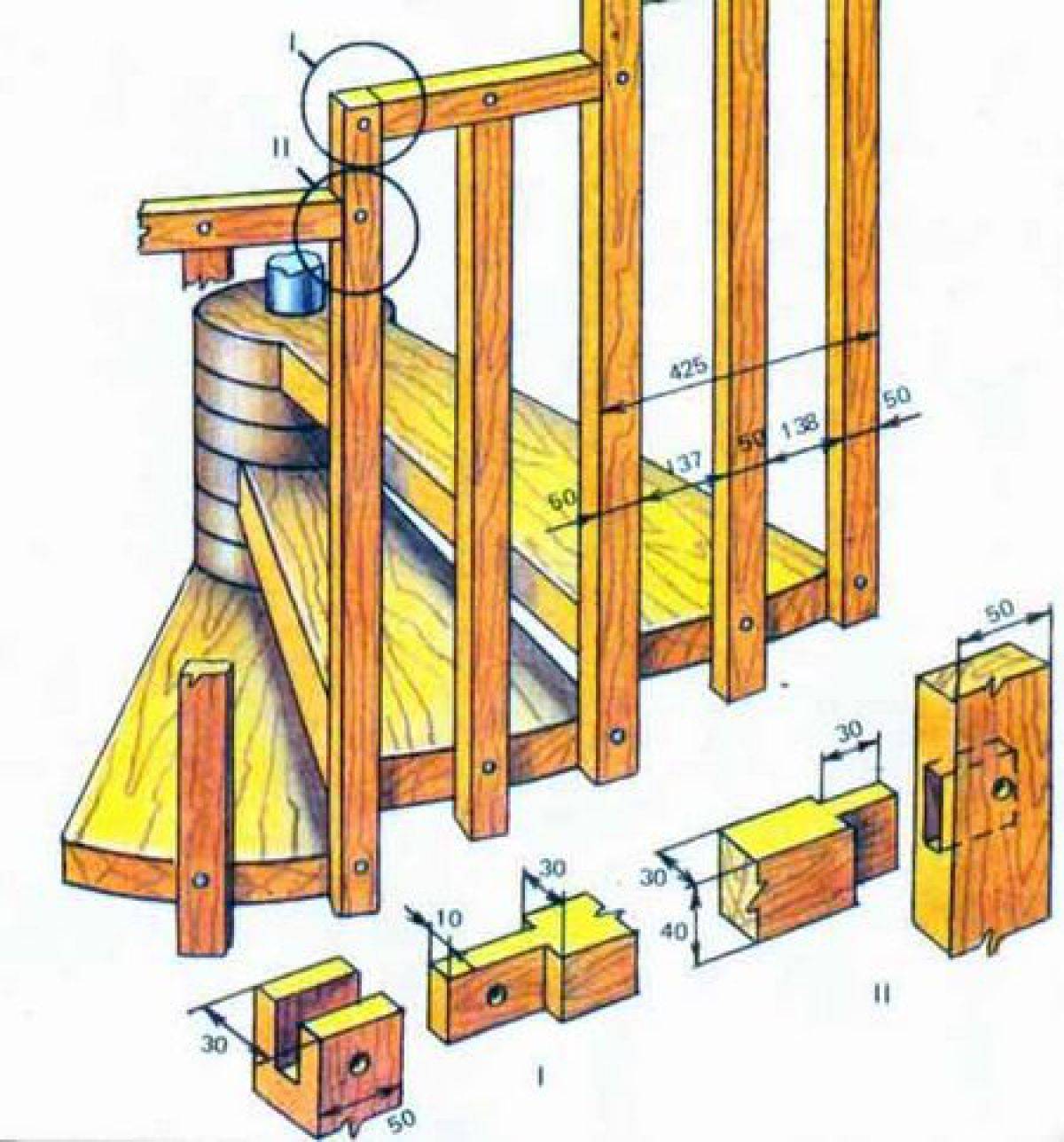

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

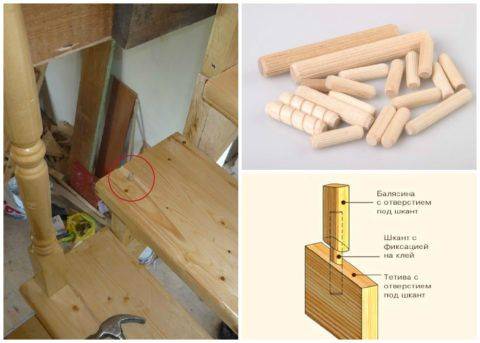

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Материалы

Здесь все довольно прозаично, как и в большинстве лестничных конструкций. Это могут быть модели, выполненные полностью из одного сырья, а также – комбинированные. В некоторых случаях встречаются комбинации из нескольких разных материалов. Но рассмотрим сейчас основные.

• Деревянная винтовая лестница – классика жанра. Просто потому, что раньше все подъемные конструкции изготавливались из этого материала. Несмотря на большое количество изогнутых линий, древесина очень гармонично вписалась в образ в целом.
• Лестница из металла также уютно устроилась в современных жилищах. Существенным ее минусом является холод металла, передающийся босым ногам в момент эксплуатации. Но такие конструкции показывают высокий уровень прочности и долговечности. К тому же металлическая винтовая лестница имеет отличную возможность стать бестселлером, оснащенная оригинальной ковкой.

• Стеклянная конструкция встречается довольно редко, но создает иллюзию лестницы, парящей в воздухе. Чаще всего стекло присутствует в комбинированных моделях, выступая в качестве ступеней или ограждения.
• Бетон – всему голова в современных постройках. Обычно бетонные основательные винтовые лестницы закладываются еще на этапе проектирования будущего дома. Как правило, такие модели имеют максимально громоздкую структуру по сравнению с такими же, но из дерева.
• Камень как натуральный, так и искусственный, наряду с деревом, является самым консервативным материалом для изготовления винтовых лестниц. Конструкция довольно тяжелая, поэтому ее тоже зачастую используют в комбинированных моделях.

Винтовые лестницы, в которых соединены два и более металла, сегодня совсем не редкость. Такие конструкции позволяют немного сэкономить и добиться желаемого результата. Но подбирать их необходимо с умом и в соответствии с дизайном жилого помещения, в котором будут установлены лестницы.

Например, железная опора, кованые перила и деревянные ступеньки отлично подойдут под классический и ретростиль интерьера. Полностью металлические конструкции придутся по душе любителям лофта. Хай-тек гармонично сольется в единое целое со стеклянно-металлической лестницей.

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

В зависимости от способа опирания ступеней винтовые лестницы из дерева, возводимые своими руками, можно разделить на четыре типа.

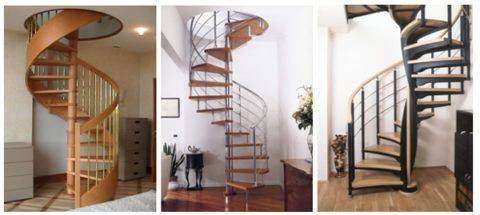

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии

Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами

Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.
