Крепление водонагревателя к стене своими руками

Схема установки

Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.

Подводка делается следующим образом:

1. Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
2. Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
3. Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
4. Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
5. На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
6. На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
7. Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.

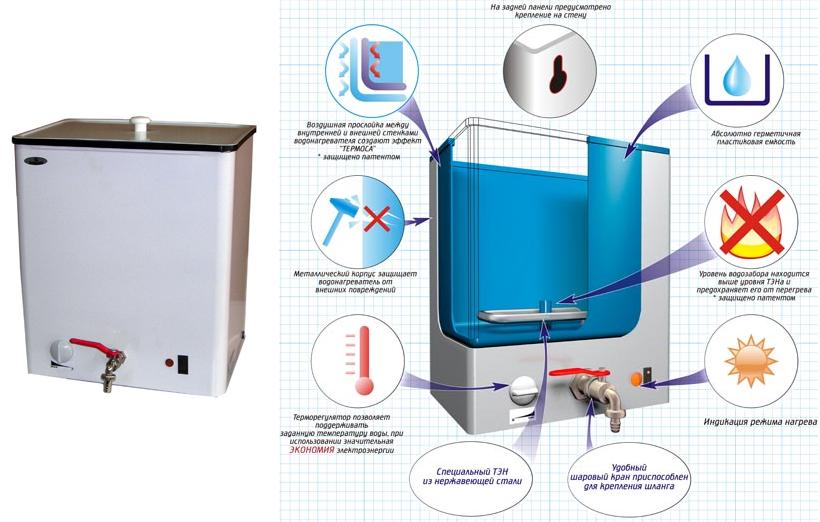

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.

Монтаж бойлера на гипсокартонную стену

Существует 3 способа, как можно закрепить водонагреватель к гипсокартонной стене:

установка на деревянное усиление, которое предварительно монтируется к поверхности стены

Усиление важно закрепить не к гипсокартонному простенку, а к кирпичной или бетонной стене, это делается анкерными болтами, длиной примерно 150 мм. При низкой плотности стены рекомендуется крепить усиление со сквозным просверливанием;
монтаж на металлическое усиление, которое монтируется предварительно

Если масса бойлера слишком большая и деревянные закладные его не выдержат, собирается металлическое усиление из железных пластин, толщина которых 3 мм. Такую металлическую конструкцию устанавливают до обшивки стен гипсокартоном, при капитальном ремонте. Металлическое усиление по желанию монтируется либо на анкерные болты, либо к нему привариваются болты. Конструкция создается таким образом, чтобы два или четыре крепежных элемента были заранее подготовлены для установки водонагревателя, после монтажа гипсокартонных плит;
закрепление при помощи химических анкеров. Для этого метода характерна высокая прочность крепления, к тому же установка бойлера выполняется без сооружения предварительного усиления из металла или древесины, прямо сквозь гипсокартон. На правильно установленные химические анкера можно устанавливать водонагреватели объемом 80 литров.

Если планируется установка агрегата объемом 200 литров, монтировать его на гипсокартонную стену не получится.

Такие тяжелые водонагреватели устанавливаются только на пол.

Посмотрим видео о креплении бойлера на гипсокартонную стену:

Элементы, которые необходимы для монтажа бойлера на стену

Схема подключения двухконтурного котла с бойлером/накопителем.

Для крепления водонагревателя к стене лучше всего использовать строительный пистолет, также подойдут перфоратор или электрическая дрель.

В качестве крепежа для водонагревателя можно использовать стальные крючки диаметром более 10 мм и дюбели, которые закрепляются строительным пистолетом. Это обусловлено габаритами и общим весом конструкции. Если строительного пистолета в наличии нет, нужно просверлить при помощи электрической дрели или перфоратора отверстия под шурупы для крепежа.

Если стенка, на которую планируется крепить бойлер, покрыта слоем штукатурки, можно использовать винты длиной 8-10 мм, при этом пластмассовая часть крепежа для водонагревателя должна составлять менее 8 мм.

Для подводки воды к бойлеру не рекомендуется использовать бюджетные и гибкие шланги, потому как они достаточно быстро выходят из строя, в связи с чем из приходится часто менять. Рекомендуется потратить больше, чтобы приобрести качественные материалы для закрепления бойлера к стенке, иначе придется бегать в поиске замены. Лучше всего выполнять жесткую подводку из труб, которые изготавливаются из меди.

Запрещается подключать бойлер к системе водоснабжения и при помощи труб из металла.

Список всех необходимых для работы элементов:

• водонагреватель;
• стальные крючки диаметром более 10 мм;
• дюбели;
• электрическая дрель или перфоратор;
• качественные шланги;
• винты длиной 8-10 мм;
• схема подключения;
• сетевой кабель;
• фильтр грубой очистки воды;
• патрубки;
• простой карандаш;
• строительный пистолет.

Технология установки бойлера своими руками

Процесс монтажа и подключения водонагревателя выглядит следующим образом:

1. Выбирается подходящее место для монтажа.
2. Проделываются отверстия для дюбелей. В отверстия на эпоксидной смоле или цементе понадобится вставить пробки из дерева или вкладыши из пластмассы. Если используются деревянные пробки, то в них сверлом, которое имеет диаметр меньший, чем у шурупов, необходимо просверлить отверстия длиной в 3/4 их длины. Затем следует ввернуть шурупы и оставить их, пока цемент или смола полностью не высохнут. В большинстве случаев на задней поверхности водонагревателя присутствует крепежная пластина с фигурными отверстиями, которые имеют форму замочной скважины. В них должны входить головки дюбелей или шурупов, которые закрепляются в стене. Пример пластины для крепежа можно увидеть на Рис. 1. Чтобы надежно повесить конструкцию, рекомендуется установить еще один шуруп, который вворачивается между двумя вкрученными. На него будет опираться нижней частью пластина для крепежа. Этот способ поможет предотвратить прогиб пластины для крепежа, который встречается на некоторых видах нагревателей воды. Сверху шурупа рекомендуется надеть шайбу, чтобы более надежно выполнить фиксацию края крепежной пластины.
3. Производится монтаж водонагревателя.
4. Определяются возможности электрической проводки квартиры, материал и толщина кабеля. Если есть сомнение в том, выдержит ли кабель нагрузку, рекомендуется прокладывать новый кабель от щитка.
5. Выполняется заземление.

Работу по монтажу водонагревателя на стену лучше всего производить вдвоем: один человек будет держать бойлер, а другой отмечать простым карандашом места крепежей.

Следует обратить внимание на точность разметки. Если присутствует хотя бы небольшое отклонение, шурупы или дюбели, которые закрепляются в стенке, не смогут подойти к отверстиям пластины для крепежа водонагревателя, в результате чего аппарат будет установлен неровно. Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго

Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго.

В комплекте оборудования содержится обратный клапан для защиты, с помощью которого будет образовываться препятствие для оттока воды из водонагревателя.

Предохранительный клапан накручивается на патрубок входа воды на несколько оборотов

Этому процессу следует уделить особое внимание, в противном случае велика вероятность повредить стыки патрубков с баком бойлера. Монтируя его в горизонтальном положении, следует помнить о том, что патрубок для холодной воды должен располагаться снизу, а патрубок для горячей воды размещается сверху

Как надёжно закрепить бойлер на бетонную стену 50мм?

Вариантов довольно много.

Заложить закладной брусок (или профиль) под гипсокартон, установить каркас, гипсокартон и крепить бойлер к закладной, закладная крепится к стене при помощи распорных дюбелей + дополнительное крепление к стойкам каркаса.

Второй вариант, если есть доступ к стене с обратной стороны.

Сделать разметку, провести горизонтальную линию по уровню, сделать разметку под крепление бойлера (отметка по линии с учётом расстояния по ширине).

Просверлить стену насквозь, внимательно отнестись к выходу сверла из стены (переключить на сверление без удара) что бы не было «воронки» о сверла.

С обратной стороны крепим шайба + гайка через металлическую пластину (полоску, можно обойтись и без неё, надо смотреть по месту).

Со стороны бойлера вот такая резьбовая шпилька с крючком

Крепить бойлер можно и анкерами.

Можно и обычным распорным дюбелем и крючком из комплекта.

Стена 5-ь см и тем более бетон, это довольно прочная поверхность, бетон наверняка армирован.

Из личного опыта могу добавить, крепил 80-и литровый бойлер на гипсовую армированную стену, примерно такой же толщины (гипсовая коробка в панельном доме) всё хорошо держится, у Вас бетон, то есть более прочное основание, проблем не должно возникнуть.

Бетонная стена толщиной 50мм достаточно крепкая и способна нести серьезные нагрузки но есть сложность при сверлении перфоратором у нас будет выбивание воронкоподобного отверстия с обратной стороны стены .

В итоге рабочая толщина стены в которой будут работать средства крепления будет иметь 3-3.5 сантиметров.

Понимая это мы можем сверлить отверстия без удара ,можно пробовать применить алмазные короночки малых диаметров..

Из средств крепления я бы применять стал химический анкер по своим несущим способностям он самый надежный и даже если задняя часть стены выкрошилась он эти пустоты заполнит .

Шпильку я б взял диаметром 10 мм (12 лучше но не факт что не будет сложностей с навеской самого бойлера потом ) ) Под 10 шпильку отверстие сверлим 12 мм .

Можно поискать металлические анкера но длинной 50мм найти их не всегда получается ,обычно они длиннее и шпилька у них как правило 6мм что не всегда при креплении бойлера достаточно

Это смотря какой бойлер. Если литров 25-30, то и штатные крепления подойдут, для большей надёжности можно воспользоваться «молли» анкерами с крючками на конце.

Если бойлер литров на 80-100, то придётся распределять нагрузку по стене. Я бы поступил следующим образом6 взял бы стальной лист толщиной миллиметров в 5, закрепил бы его на стене с помощью большого количества дюбелей, а крепил бы сам бойлер уже к этому листу. Тогда нагрузка будет равномерно распределяться по всей стене и будет гораздо меньше вероятности, что анкера из стены попросту вырвет весом.

Если же есть 100% уверенность, что бетонная стена имеет прочность скалы, то можно просто использовать подходящий анкер молли.

Последовательность операций — берём лист размером примерно 1м Х 1м, размечаем с помощью кернера и молотка отверстия по периметру и несколько рядов по ширине или высоте листа, сверлим с помощью дрели. Затем полученный лист с отверстиями прикладываем к стене, размечаем с помощью карандаша места под дюбеля и сверлим под них отверстия в стене.

Хотя если человек не умеет пользоваться электроинструментом или нет достаточного опыта, лучше всё же пригласить специалиста.

Установка бойлера своими руками – возможно ли?

Установка бойлера своими руками

Сразу отметим, что в отсутствие минимальных познаний в области сантехники лучше доверить установку специалистам. Это в большей мере касается квартир, ведь если при монтаже будут допущены ошибки, то пострадают в первую очередь соседи снизу.

Проще говоря, самостоятельная установка – процедура рискованная. Но если тщательно изучить инструкцию производителя и действовать строго по технологии, то никаких проблем возникнуть не должно, тем более что такой вариант имеет свои преимущества, такие как:

• снижение расходов – не придется оплачивать работу сантехника;
• экономия времени;

• приобретение навыков, которые потребуются при дальнейшей эксплуатации оборудования.

Более того, если в помещении, в котором установлен водонагреватель, начнется ремонт, то никакие специалисты для демонтажа устройства не понадобятся, т. к. все можно сделать своими руками.

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

• По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
• Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

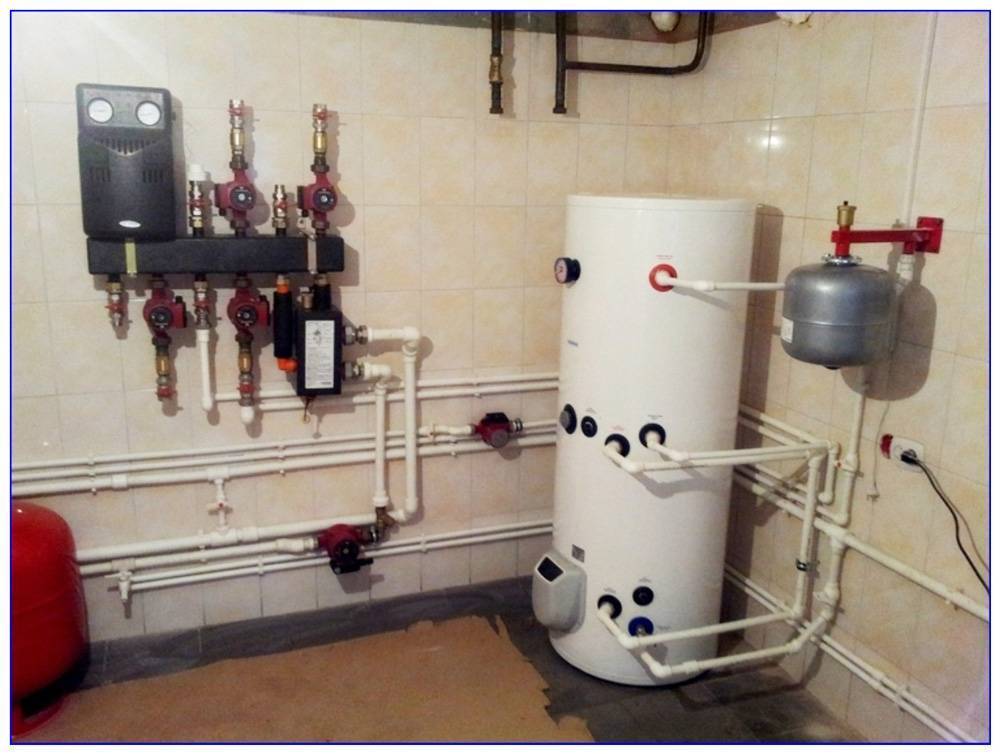

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

• Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
• Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
• При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
• При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
• Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

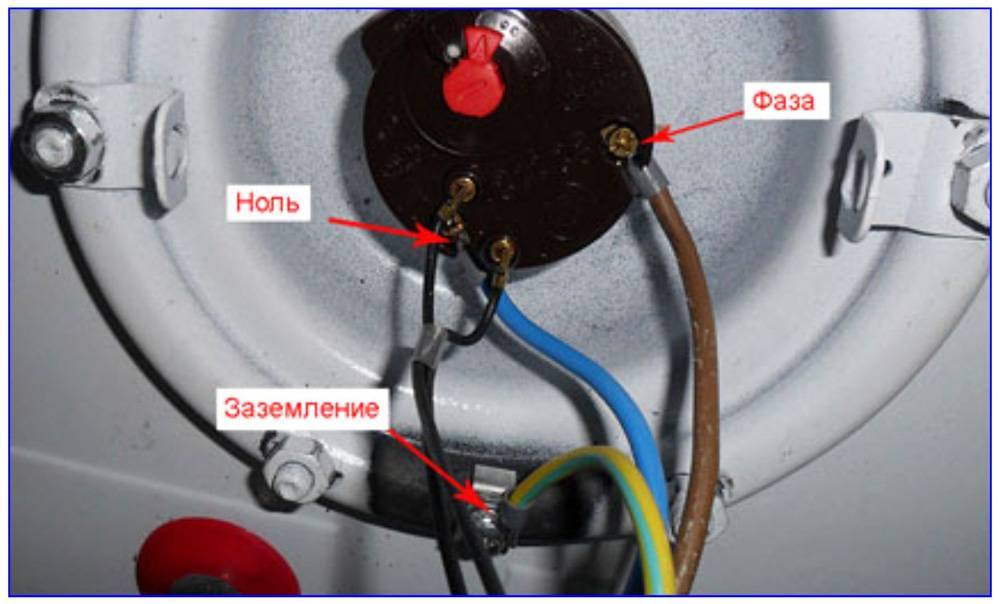

Рис. 15 Подключение типового бойлера к электрической сети

Ошибки при монтаже водонагревателя

Среди основных ошибок неправильного монтажа бойлера числятся:

1. Замена предохранительного “срывного” клапана на обратный (от перегрева и взрыва котла такой вариант не защитит).
2. Недостаточная надежность креплений (фото с разбитыми от падения водонагревателя унитазами в сети гуляет немало).
3. Установка запорного вентиля или длинного шланга между штуцером котла и клапаном сброса давления.

В последнем случае, если установить вентиль, то в закрытом состоянии он не пропустит избыточный пар до клапана-предохранителя. Взрыв при такой схеме подключения будет неизбежным. А если вставить перед этим клапаном шланг, то при повышении давления последний может быть разорван.

Схема подключения электрического бойлера к сети

Конструкция каркасной стены и описание места установки бойлера.

Дом у нас двух этажный. Второй этаж- полумансардный со скошенными стенами. В доме два санузла. На первом этаже туалет, а на втором ванная комната, совмещенная с туалетом. И вот в ней-то нам и требовалось установить бойлер. Притом на 100 литров, поскольку мы любим ванну принимать. Конструкция стены такая.

Из помещения на улицу.

Влагостойкий шпаклеванный гипсокартон «под покраску», который смонтирован на деревянной доске в 2.5 см толщиной, набитой горизонтально на стойки через 60 см. За доской слой пароизоляции. Стойки каркаса, к которым крепится эта доска, из доски 50 на 150 см, стоят через 59 см под утепление минватой. Между стойками утеплитель. Дальше идет слой ОСП 9 мм, на нем горизонтально брусок 50 на 50 мм, между ним утеплитель, затем ветрозащитная мембрана , контр обрешётка , и на ней сайдинг. Горизонтальная доска , которая под гипсокартонном, к каркасу крепится обычными саморезами на 50 мм. Да и ее толщина не особо позволяет ее использовать как закладную. В итоге нужно было думать какие-то варианты крепления бойлера к стене. Притом надежные варианты, поскольку бойлер на 100 литроввесит в среднем 115-120 кг. Достаточно приличный вес.

Можно ли закрепить водонагреватель на тонкой стене?

На самом деле по правильным технологиям крепления, стена должна быть чуть-ли не несущей, настолько крепкая конструкция должна быть. Однако в нашем случае не всегда так бывает и порой нужно решать проблему, которая уже сложилась. Не будете же вы класть новую стену, или покупать другую квартиру только для того, чтобы закрепить бойлер. Поэтому в вашу задачу входит только найти подходящего мастера, который согласиться сделать крепление для вашего случая.

Если вы все же имеете хороший практический опыт креплений тяжелых конструкций на тонкие стены, обратите свое внимание на возможность установки дополнительных крепежей, которые будут горизонтально впиваться и в боковые стены. Таким образом, крепеж будет держаться сразу на трех стенах

Также подумайте о том, что частично можно сделать крепления к потолку, который чаще всего крепче всех остальных стен в доме

Также подумайте о том, что частично можно сделать крепления к потолку, который чаще всего крепче всех остальных стен в доме.

Пробуйте, не волнуйтесь. Если вы еще не купили бойлер, то вначале вызовите мастера и обсудите с ним проблему, а также проконсультируйтесь, какой величины бойлер будет максимально безопасно повесить на вашу стену. А если бойлер уже есть, значит просто вызывайте мастера и решайте существующую проблему.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

• включать установленный агрегат, не наполненный водой;
• подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
• снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
• заниматься установкой, если вы не знаете, как установить бойлер своими руками;
• применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
• устанавливая агрегат, игнорировать монтаж предохранительного клапана;
• не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

Подготовка инструментов и материалов

Во время работы могут понадобиться:

• перфоратор или дрель с функцией удара;
• углошлифовальная машинка (болгарка) и электросварка, если необходимо изготавливать металлическую конструкцию-опору;
• молоток;
• гаечные и разводной (газовый ключ);
• рулетка, уровень и отвес;
• плоскогубцы;
• карандаш для разметки.

Как правило, все комплектующие, обеспечивающие крепление бойлера к стене, идут в комплекте с оборудованием.

Для нестандартных ситуаций, когда стена некапитальная приобретают:

• кронштейны;
• анкеры нужного размера;
• болты с шайбами и гайками;
• свёрла или коронки по кафелю или стеклу;
• отрезки профильных прямоугольных труб;
• деревянные бруски;
• краска, растворитель;
• кисти или малярный валик с ручкой;
• трубы и арматуру для подключения бойлера к водопроводу и смесителю.

Монтажные работы

Выбирают место монтажа накопительного нагревателя как можно ближе к водоразборным кранам и электрощиту. Водонагреватель не должен занимать полезное пространство. После проверки прочности, по стене рисуют разметку, сверлят отверстия, вбивают пластиковые дюбели или монтируют самодельный щит.

Сзади у бойлера имеется крепежная пластина с проушинами. В отверстия вставляют анкер и закручивают его в пластиковый дюбель. Если применялись крюки, то бойлер просто навешивают проушинами. При использовании шпилек, крепежную пластину прижимают гайками.

По окончании монтажных работ подсоединяют выходные патрубки к водопроводу, пробуют наполнить бак водой и проверяют, как надежно он закреплен.

Схема установки

Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.

Подводка делается следующим образом:

1. Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
2. Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
3. Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
4. Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
5. На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
6. На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
7. Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.

Как подключить проточный водонагреватель в квартире и на даче

Прежде чем начать установку водонагревателя проточного типа, убедитесь, что ваш счетчик и проводка “потянут” водонагреватель. Если у счетчика показатель силы тока менее 40А, он потребует замены.

Заменить счетчик несложно. Выбирайте самые мощные модели. Установкой занимаются службы энергонадзора.

То же касается и проводки. Старая алюминиевая проводка не выдержит больших нагрузок, что может привести к пожару. Лучше ее заменить новой медной с большим сечением

Обратите внимание и на мощность модели нагревателя. Не следует выбирать модели, которые неспособны держать температуру воды в 40 градусов при скорости потока 5 литров за минуту

Расчет сечения проводов

Таблица зависимости сечения медного кабеля от силы тока. Вы можете выбрать подходящее значение сечения провода из таблицы, зная мощность или ток водонагревателя..

Вспоминаем школьный курс физики и формулу мощности:

P = I * U;

где Р – мощность (Вт), I – сила тока (А), U – напряжение (В).

Получается, если мощность устройства составляет, к примеру, 7кВт, то по формуле легко высчитать необходимое значение силы тока.

I = P / U = 7000 / 220 ≈ 32 (А).

Далее считаем, с каким сечением должен быть медный кабель, чтобы выдержал такую силу тока.

На каждый квадратный миллиметр сечения медного провода приходиться 10 А тока.

Получается, что нам понадобится (берем с запасом), кабель с сечением 4 мм.

Максимальное значение мощности проточного водонагревателя – 8 кВт для квартиры. Для большего ее значения придется непременно менять счетчик. Не забывайте, что от счетчика питаются все электроприборы, а не только устройство для нагрева воды.

Дополнительная защита

Не забывайте о том, что любой нагревательный прибор, а особенно водонагревательный – это источник повышенной опасности. Не поленитесь и, меняя проводку, поставьте отдельный автомат на устройство. Этим вы защитите остальные приборы, проводку и счетчик от короткого замыкания, а дом от пожара.

Как подключить бойлер к водопроводу

Отверстие для слива накопительных водонагревателей, в большинстве случаев располагается внизу. В начале необходимо собрать особый набор клапанов и фитингов. Их общее название — группа безопасности.
Они служат для предотвращения аварий бойлера в процессе использования.

Сначала устанавливается переходник (американка) на который накручивается бронзовый тройник. Внизу подсоединяется обратный клапан, который препятствует току воды обратно в водопроводную сеть.

На тройник навинчивается ещё один тройник, в составе которого присутствует предохранительный клапан на шесть бар. Его задача — автоматическое снижение давления внутри резервуара, в случае достижения критической отметки. Так же на тройник навинчивается компрессионный фитинг для отвода части воды при возникновении чрезмерного давления в баке. Важным условием является то, что отверстие клапана давления всегда открыто! В ином случае прибор не сработает в нужный момент.

Для подсоединения накопителя к системе водоснабжения используются трубы из стали, меди пластика или металлопластика. При установке прибора своими руками чаще применяются трубы из пластика, так как их пайка относительно проста.
Следующим шагом станет соединение ещё одной трубой накопителя и системы ГВС квартиры. В данном случае потребуется установка крана между бойлером и стояком горячей воды.

Монтаж проточного бойлера

Особенностью конструкции данного типа считается их компактный внешний вид. Устройство можно установить под мойкой в ванной либо на кухне. Вода прогревается, находясь в металлической трубе, в ней располагаются детали для нагрева высокой мощности.

Если прибор устанавливают на постоянной основе, то работа устройства с подачей и забором воды происходит параллельно со всей водопроводной системой. Для этого устанавливают тройники для холодной т горячей воды. Далее монтируют два запорных крана, проводят их герметизацию паклей либо с помощью фум-ленты.

Дальнейшие шаги по установке:

1.соединяют входную трубу в водонагреватель с трубопрокатом, через который осуществляется подача холодной воды.

2.выходную трубу соединяют с краном для горячей воды.

3.проверяют проделанную работу: включают воду и смотрят, нет ли протечек.

4.если устройство работает исправно, можно подключать к электросети, таким образом, из крана должна появиться нагретая вода.

5.для безопасной работы системы, следует провести установку предохранительного клапана.

Установку проточного бойлера можно посмотреть на видео.

P/S от автора блога.

Наполняли бойлер первый раз скрестив пальцы. Но как практика показала, нормально он там держится. Для надежности думаем еще сделать подпорку снизу, чтобы она в пол упиралась. В нашем случае это несложно, поскольку бойлер по высоте практически равен боковой стене (напомню, что это полумансарда).

Может, пост кому-то поможет аналогичную проблему решить или на какую-то свою идею натолкнет.

Отдельное спасибо, кто поддерживает нашу стройку «лайками».

Если задумываетесь дом построить, подпишитесь на . Пишем, с чем в процессе самостоятельной стройки столкнулись. Вот обзорная статья про дом, где много фото и смета.

Как выполнять крепление бойлера к стене из бетона, древесины, кирпичей и газобетона

После приобретения водонагревателя возникает вопрос, как его повесить на стенку, чтобы он держался прочно и надежно.

Есть несколько вариантов крепления бойлера к стене, конкретный способ выбирается в зависимости от материала стены, ее толщины и прочности.

Закрепление бойлера емкостью 50 и 100 л

Пустой бойлер без воды имеет определенную массу, к примеру, водонагреватель на 50 литров в среднем весит 17-20 килограммов, а нагреватель на 100 литров имеет массу около 25 килограммов и более.

При наполнении водой, масса бойлера на 50 и 100 литров увеличивается соответственно на 50 и 100 килограммов. В зависимости от массы, а также от материала, из которого изготовлена стена, подбирают крепежные элементы.

Покупая любую модель нагревателя воды обнаружите, что вместе с водонагревателем поставляются крепежные элементы.

В комплекте присутствуют стальные крючки, на которые будет вешаться агрегат, но если их нет, необходимо приобрести самостоятельно. По толщине эти крепежные крючки должны быть чуть меньше диаметра монтажных отверстий на бойлере.

Но если стены слабые, изготовлены из какого-либо рыхлого материала, то придется делать либо сквозные отверстия в стене, либо сооружать прочную металлическую конструкцию, на которую будет вешаться нагреватель.

Для бойлеров на 50 литров обычно подходят спиральные нейлоновые дюбеля, а чтобы закрепить тяжелый водонагреватель на 100 литров, потребуются стальные крепежи.

Например, можно закрепить несколькими стальными дюбелями подходящей длины крепежную пластину, на которую будет устанавливаться агрегат или можно использовать клеевые химические анкера.

Особенности монтажа бойлера на даче

Бойлеры широко используются в частных домах. Если речь идет о даче, на которой проживают преимущественно по выходным, то котла отопления там, вероятно, нет. Поэтому при каждом визите возникают определенные трудности, связанные с горячим водоснабжением. Чтобы избежать их, устанавливают бойлер.

Водонагреватели для дачи

Эксплуатационная специфика водонагревателей на даче заключается в том, что напор воды практически всегда непостоянен. Это уже не городская квартира, в которой напор всегда одинаков, т. к. снабжается от централизованной водопроводной сети.

Ввиду этого на дачах водогрейное оборудование устанавливается на 2 м выше ближайшей водозаборной точки. Благодаря этому вода будет циркулировать естественным путем даже в отсутствие напора.

Классическая схема подключения накопительного бойлера к трубопроводу

Касаемо технологии монтажа, то она в данном случае прежняя.
