Как кабель канал: как крепить к бетонной стене и потолку? Советы

Что такое кабель каналы?

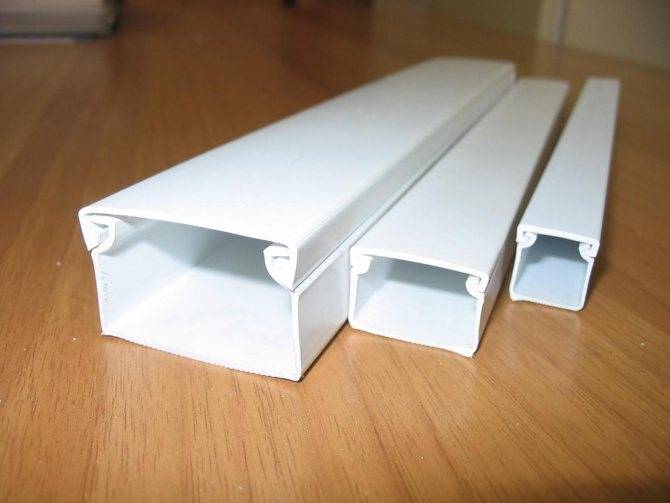

Кабель — канал это электротехнический электромонтажный элемент с прямоугольным профилем, похожего на пенал. Предназначается для монтажа на открытую поверхность стены, пола или потолка с целью последующей прокладки в нем электрических, коммуникационных проводов и кабелей.

Под коммуникационными подразумеваются телефонные провода, интернет, телевизионные, антенные кабели и кабели систем безопасности. Кабель каналы состоят из основания (короба и крышки). Они повышают пожарную безопасность, придают электропроводке привлекательный вид, улучшают эстетику стен.

Кабель каналы изготавливаются из:

  • Тонкой листовой холоднокатаной или оцинкованной стали. Короба могут быть сплошными и перфорированными (облегченный вариант);
  • Алюминия;
  • Огнеупорного пластика.

Алюминиевые короба считаются самыми дорогими. Они облицованы цветной полимерной пленкой, или пленкой, имитирующей различные породы древесины, камни.

Пластиковые пеналы не поддерживают горение, но на их установку введено ограничение. Потребляемая мощность тока, проходящего по проводам, не должна превышать 1000 Вт. Поэтому такие кабель каналы не рекомендуется прокладывать там, где предполагается эксплуатация энергоемких отопительных приборов. Пластиковые электрокоробы бывают:

  • Белого цвета;
  • Окрашенными в иной цвет, что позволяет подобрать кабель каналы в тон стены и сделать их менее приметными;
  • Имитирующими натуральную древесину. Такие короба подбираются в тон столярных изделий дома (окон, дверей) или к цвету мебели.

Кабель каналы отличаются степенью защиты:

  • Самая низкая степень защиты у перфорированных коробов (IT20). Такие короба могут применяться только в помещениях, защищенных от влаги, в них можно прокладывать провода с низкой токопроводностью;
  • Сплошные закрытые короба имеют защиту (IT40). Это стандартная степень защиты для жилых помещений;
  • Короба с повышенной защитой от влаги — IT44. Такие короба монтируются в банях и ванных комнатах, на мансардах, верандах. Одним словом, эти короба предназначены для помещений с повышенной влажностью воздуха.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому

Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

  • Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
  • Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
  • Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

  • простота в изготовлении и монтаже;
  • нет необходимости поиска крепежа и его покупки в магазинах;
  • возможность использовать (установка и замена) самоделок многократно;
  • можно крепить, как один, так и несколько проводов одновременно.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

  • составить чертеж обустраиваемого объекта с точными размерами;
  • определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
  • выбрать оптимальную трассу проводки и нанести ее на план;
  • купить короба с аксессуарами согласно сделанной схеме;
  • разметить путь электропроводки;
  • правильно подготовить короба к установке;
  • соорудить канал для укладки кабеля;
  • уложить провода, правильно закрепить их и закрыть крышки;
  • установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

  • удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
  • от потолка желательно отступить min 15 см, от оконного проема min 10 см;
  • ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

  • Перфоратор.
  • Дюбель-гвозди.
  • Острый нож.
  • Уровень и карандаш.
  • Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

НаименованиеОсобенностиСферы применения
МиниКороба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 ммЧаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольныеОвальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющиеМагистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступомСделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольныеКрепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
ГибкиеСборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолкомУстановка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкойВнешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочныеСделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

НАЗНАЧЕНИЕ ЭЛЕКТРОМОНТАЖНЫХ КОРОБОВ

Кабельные каналы (или короба) предназначаются для компактной укладки в них разветвленной сети силовой электропроводки. Они позволяют надежно скрыть провода и кабельные линии, не нарушая интерьера обслуживаемого помещения.

Одновременно такой подход гарантирует свободный доступ к электропроводке при необходимости ее замены, ремонта или изменения схемы соединений.

Добавим к этому, что закрытые короба обеспечивают надежную защиту коммуникации от проникновения внутрь влаги и пыли, а также от воздействия ультрафиолета и механических деформаций.

Кабельные каналы, изготавливаемые на основе негорючих материалов, при необходимости позволяют локализовать случайные возгорания на трассе или задержать их распространение на какое-то время.

КЛАССИФИКАЦИЯ И ВИДЫ КАБЕЛЬНЫХ КАНАЛОВ

Типовые кабельканалы отличаются целым рядом признаков, основные из которых перечислены ниже:

  • материал изделия;
  • его конструктивные особенности (тип замка, форма и габариты);
  • место размещения коробов в пределах помещения.

Каждая из этих характеристик нуждается в более подробном рассмотрении.

Используемый материал.

По материалу изготовления известные разновидности кабельканалов бывают:

  • алюминиевыми или стальными оцинкованными;
  • на основе ПВХ или ПНД;
  • из ABS-пластика.

Первый тип кабельных каналов применяют в условиях, когда размещаемые в них провода нуждаются в надежной защите от механических повреждений и от возгорания.

Плавящийся при 200оС поливинилхлорид хорош в ситуации, когда важно на какое-то время задержать распространение горения (или защитить проводку от воздействия химически агрессивных сред). Другие пластиковые материалы (ПНД, в частности) востребованы по тем же причинам с учетом хороших изоляционных характеристик

Изделия, изготавливаемые на основе ABS-пластика, к тому же невосприимчивы к УФ излучению.

Другие пластиковые материалы (ПНД, в частности) востребованы по тем же причинам с учетом хороших изоляционных характеристик. Изделия, изготавливаемые на основе ABS-пластика, к тому же невосприимчивы к УФ излучению.

Особенности конструкции.

Тип замкового соединения крышки и короба может быть одинарным или двойным. Первые защелкиваются только с одной стороны, а вторые обеспечивают более надежную двухстороннюю фиксацию. По своей форме они могут быть П- или Ш-образными или же выполненными в виде типовой полусферы.

Габариты кабельных каналов выбираются, исходя из объема пространства, заполняемого при монтаже электропроводки в конкретном помещении. С размерами самой распространенной разновидности коробов (П-образные профили) и с их полезным сечением можно ознакомиться в таблице.

Размер (Ш×В), ммПолезное сечение, мм2
12х12130
15х10135
16х16230
20х10180
25х16 360
25х25563
40х16576
40х25900
40х401440
60х402160
60х603240
80х402880
80х604320
100х403600
100х605400

Место размещения.

По месту установки электромонтажные короба делятся на следующие разновидности:

  • напольного типа;
  • плинтусные изделия;
  • потолочные кабель каналы.

Напольные изготавливаются на основе прочных полимеров и оснащаются крышками с закругленными углами.

Короба второго типа выполняются в виде полых плинтусов с отдельными секциями для прокладки различных элементов проводки. Эти изделия помимо основной, рабочей функции, несут и определенную декоративную нагрузку.

Они выпускаются в различных цветовых исполнениях, имитирующих оттенки натуральной древесины, и смотрятся очень привлекательно в современных интерьерах.

Потолочные плинтуса размещаются скрытно за натяжными потолками и изготавливаются на основе недорогих видов пластика.

Монтаж кабель-канала

Необходимые инструменты:

  • линейка и карандаш;
  • инструмент для пиления профилей в зависимости от материала (пилка по дереву или ножовка по металлу). Чтобы осуществить запил под 45 градусов вам потребуется столярное стусло;
  • дрель или шуруповерт для сверления отверстий;
  • соответствующие метизы;
  • для точного размещения коробов можно пользоваться уровнем.

Кабель каналы в первую очередь используются для проводки на таких поверхностях, которые исключают другие способы монтажа:

  • Металлические поверхности требуют предварительного засверливания в местах крепления короба. Чтобы прикрепить кабель канал к такой поверхности, покупайте специальные саморезы с частым шагом резьбы.
  • Деревянные, гипсокартонные и гипсолитовые перекрытия не нужно сверлить, если вы пользуетесь саморезами по дереву. Для монтажа с помощью дюбель шурупов предварительно нужно проделать отверстия дрелью со сверлом соответствующего диаметра.
  • Бетонные плиты и кирпичные стены – очень прочные и твердые объекты. Для работы с ними вам придется прибегнуть к использованию ударных дрелей. Крепление производится дюбель шурупами исключительно.

Подготовительные работы:

  1. Произведите замеры трассы для прокладывания коммуникации.
  2. Разметьте места крепления кабель каналов. Разметка производится с учетом всех поворотов и особенностей стен и перекрытий. Сверяясь с показаниями уровня, карандашом отметьте места будущего расположения кабель каналов. Не стоит прокладывать в местах, где она будет часто травмироваться, выбирайте наименее доступные места.
  3. Сделайте заготовки профиля нужного размера с учетом величин, полученных в результате разметки. Чтобы окончательный результат смотрелся аккуратно, а стыки идеально прилегали друг к другу, зачистите места спилов от заусенец.
  4. Если это необходимо, произведите сверление отверстий в местах предполагаемых креплений.

Монтаж и заполнение кабель-каналов:

  1. Крепите заготовки при помощи соответствующих материалам стен метизов.
  2. При заполнении готовых коробов электропроводкой, убедитесь в том, что она обесточена.
  3. Каждый провод разместите в отдельной нише короба так, чтобы они были изолированы друг от друга и не переплетались.
  4. Закройте закрепленные короба крышками соответственного размера.

Пластиковые изделия на гладкую и прочную поверхность, такую, как металл, допустимо крепить при помощи жидких гвоздей, предварительно очистив от загрязнений и обезжирив примыкающие поверхности.

Вернуться к содержанию

Открытая проводка в кабель-канале

По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

Электропроводка в кабель-каналах

Проводка в кабель-канале

Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

Кабель-каналы

Металлический кабель-канал

Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.
