Как подключить вытяжку на кухне к вентиляции своими руками – Обзор

Требования к вытяжке на кухне в частном доме

При выборе вытяжки для кухни необходимо обращать внимание на показатель давления воздуха, которое создает нагнетающее устройство. Чем он выше, тем больше производительность изделия

У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения.

Чтобы определить, какая нужна мощность вытяжки для кухни, следует определить объем помещения и умножить его на 10. Согласно санитарным нормам полная замена воздуха в помещении должна производиться 10-12 раз в час, поэтому объем комнаты умножается на 12 (показатель воздухообмена). Результат умножают на 1,3 (коэффициент запаса). Необходимо рассмотреть, как производится расчет на примере кухни площадью 6 м² и высотой 2,5 м: ((6*2,5)*12)*1,3=234 м³/ч. Для эффективной вентиляции помещения нужна вытяжка мощностью 230-240 м³/ч.

Габариты устройства должны соответствовать размерам газовой плиты или превышать их на 10-20 см. Несоблюдение этих условий приведет к тому, что испарения и продукты горения будут подниматься мимо вытяжки и подвесная мебель начнет портиться. В качестве материала лучше всего себя зарекомендовал обработанный алюминий.

Также можно сделать вытяжку в частном доме своими руками. Без вентиляторов устройство должно быть подсоединено к вертикальному каналу естественной вентиляции. Однако такой способ плохо удаляет все запахи в помещении.

Воздуховод от вытяжки и решетка с обратным клапаном

Первый – вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана – круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите – сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Различия систем вентиляции и вытяжки

Многие путают вентиляцию с вытяжкой, наивно полагая, что это одно и то же. Что, установив вытяжной купол над плитой без вентилятора и соединив воздуховодом со штатным каналом вентиляционного блока, получат два в одном — и вентиляцию, и вытяжку. Будет ли работать такая вентиляция? Конечно, нет.

Во-первых, перекрыто основное отверстие вентиляционного канала воздуховодом. Во-вторых, купол вытяжки будет находиться приблизительно на середине высоты кухни, что значительно снижает эффективность естественной вентиляции. В-третьих, подобная система без вентилятора абсолютно бесполезна и не способна справиться с испарениями, большая часть которых вместе с теплым воздухом, минуя вытяжной купол, будет подниматься к потолку.

Существует два варианта, позволяющих использовать одновременно систему вентиляции и систему вытяжки. Дополняя друг друга, они создадут комфортный микроклимат на кухне:

1. Использование вытяжки циркуляционного типа.
2. Установка проточной вытяжки с обратным клапаном.

Виды вытяжки

Виды вентиляции от вытяжки на кухне делятся на общеобменный и местный. В первом случае воздухообмен производится по помещению в целом, включая зону приготовления пищи, варочную поверхность, обеденную зону. Это менее производительный вариант, который требует дополнительного притока воздуха путём естественного вентилирования помещения. Второй вариант – это установка кухонной вытяжки непосредственно над варочной поверхностью.

Местная вытяжка, в свою очередь, делится на два типа:

1. Фильтрующая воздух, установка.
2. Вытяжной зонт.

Фильтр пропускает через себя загрязнённый воздух, оставляя внутри всю копоть и частицы жира. Зонт втягивает в себя отработанный воздух и выводит в вентиляционную шахту. С точки зрения эффективности очистки воздуха, предпочтительней монтаж вентиляции на кухне оборудования второго типа.

Виды встраиваемых вытяжек по конфигурации

По конфигурации вытяжки могут быть горизонтальными и вертикальными – имеется в виду расположение относительно варочной панели. Горизонтальные приборы самые распространенные, располагаются они прямо над плитой, что позволяет им достаточно эффективно улавливать поднимающийся пар. Пример такого классического решения показан на фото ниже.

Вытяжка с выдвижной панелью и встроенным освещением

Если шкаф вам над варочной панелью не нужен, можно установить вертикальную вытяжку. Они также могут быть встраиваемыми, но не в мебель, а в стену. Вариант сложный в исполнении, поэтому их мы чаще можем наблюдать открытыми. Всасывающая панель у такой вытяжки наклонена под тупым углом по отношению к плите. Лучше втягивать пар помогает крышка, которая в открытом положении становится чем-то вроде улавливателя. Есть и модели устроенные по-другому.

Вертикальная вытяжка

Такая конструкция не совсем удобна в виду того, что на внутренних поверхностях будет активно скапливаться грязь и жир, а помыть их не так то и просто.

Естественный воздухообмен в кухне частного дома

Естественная вентиляция кухни частного дома испытывает такие же трудности, как и в квартире, а может, еще и большие, так как допускается масса ошибок, начиная, с процесса ее проектирования. Вроде бы в доме система проветривания существует, но при ближайшем рассмотрении она попросту не работает. Далее, мы рассмотрим основные ошибки при проектировании и устройстве вентиляционной системы коттеджа.

• Расположение вентиляционных решеток. По всем правилам они должны находиться не ниже 10см. от потолка, так как через них должен выходить теплый, отработанный воздух, вытесняемый более холодным – приточным. Но на практике дела обстоят не так радужно: Во многих кухнях вытяжные решетки находятся намного ниже, и вследствие этого образуется зона застоя, которая находится выше решетки.
• Для экономии средств, в частном доме, часто, соседние помещения оборудуются одной вентиляционной шахтой. Именно поэтому воздух, а вместе с ним и запахи, могут перемещаться из кухни в комнату, а не по вентиляционной шахте. С позиции санитарно-гигиенических норм, это неправильно.
• Еще одной распространенной ошибкой в проектировании естественной вентиляции частного дома является недостаточная высота вентиляционных труб. Из-за малой разницы давлений, такая вентиляция может не работать.

В кухне коттеджа обязательно должна быть естественная система проветривания, но на практике большинство застройщиков не считают это нужным и устанавливают только принудительную вентиляцию, зависящую от электричества. Электричества нет, и вентиляторы не работают, отработанные воздушные массы не выводится.
Очень часто заставляет вентиляционную систему работать неправильно, как ни странно – камин. При сгорании топлива он сжигает кислород и выкачивает воздух из вентиляционных каналов.

Это только основные ошибки, которые допускаются еще при проектировании естественной вентиляции частного дома. Но как сделать вентиляцию на кухне более эффективной?

Эффективная вентиляция своими руками

Если вентиляция в вашем доме не работает или работает плохо, то обладая нехитрыми знаниями или следуя нашим советам, ее сможет реанимировать даже дилетант. Для этого нужно знать принципы движения воздушных потоков и несколько основных правил.

1. Кухня относится к помещению с интенсивным воздухообменом. Согласно нормам, воздухообмен в этом помещении должен быть не меньше чем 90м3/час. В переводе на более понятный язык это значит, что за один час из вашей кухни должно удаляться 90 кубов отработанных воздушных масс. Но согласно уравнению баланса ∑ Lпр. = ∑ Lвыт, для достаточного воздухообмена нужен приток, равный 90м3/час.

Вооружившись знаниями, теперь для восстановления вентиляции на кухне, вам нужно установить вытяжной вентилятор, в вентиляционный канал, производительностью не менее 90м3/час. Но напоминаем, это только в том случае, если естественная вытяжка воздуха из этого помещения не работает.
Теперь нужно позаботиться и о приточном воздухе. Можно держать круглогодично открытыми окна на кухне, но мы думаем, что это невыход. Для хорошего воздухообмена можно установить приточные клапаны в стену, которая выходит на улицу. Как правило, они монтируются за радиатором отопления и заходящие холодные воздушные массы сразу нагреваются. Главное, соблюсти баланс между объемом приточного и вытяжного воздуха.

Выполненная по всем правилам вентиляционная система вашего дома, обеспечит вас свежим и чистым воздухом, и порадует отсутствием посторонних запахов, и высокой энергоэффективностью.

Этапы подключения

Пользователи, которые не знают, как подсоединить вытяжку к вентиляции, должны тщательно изучить требования производителей, которые указываются в инструкции прибора. После этого осматривают комплектацию оборудования и приобретают недостающие детали, например, хомуты, герметик, переходники или металлический скотч.

На подготовительном этапе закрывают мебель полиэтиленовой плёнкой и пробивают отверстие для вытяжки в потолке или стене в зависимости от типа прибора. В возводимых зданиях дыру в кухне планируют ещё на этапе строительства. После оформления отверстия вытяжку надёжно закрепляют над плитой. Для этой цели можно использовать дюбеля или специальные кронштейны, всё зависит от типа устройства и способа его фиксации. В некоторых моделях отсутствуют отверстия для фиксации. В таком случае их делают самостоятельно и ввинчивают саморезы.

Save

После установки вытяжки по рекомендациям производителя переходим к подключению прибора к воздуховоду. Для правильного функционирования устройства необходим источник электричества, а также вентиляционный канал для выброса отработанного воздуха. Соединяем вытяжку с трубой. Это можно сделать при помощи следующих деталей:

• алюминиевая или стальная гофра;
• пластиковые трубы круглого или квадратного сечения;
• гофра из нержавеющей стали.

Если выбор пал на гофру, то для её закрепления понадобится хомут нужного диаметра или металлический скотч. Для правильной бесперебойной работы устройства необходимо правильно соединить вытяжку с гофрой или трубой. Для герметизации промажьте стыки силиконом, если есть необходимость, изогните патрубок и выпустите его другой конец в вентиляционную шахту.

Во время проведения основных работ следите за параметрами. От поверхности газовой плиты до нижнего края вытяжки необходимо оставить расстояние не менее 90 сантиметров. Если бытовой прибор электрический, то размер уменьшается до 70 сантиметров. При закреплении гофры или трубы в вентиляционном канале нужно установить специальную решётку, которая будет препятствовать перекрытию отверстия. В конструкции устройства предусмотрен специальный клапан, который срабатывает во время отвода загрязнённого воздуха. Если прибор не включён, клапан закрывается, что обеспечит естественный отвод отработанных газов.

Вытяжка и вспомогательные детали должны гармонировать с существующей обстановкой на кухне. Чтобы добиться этого, гофру или патрубки прячут в защитный кожух, цвет которого соответствует оттенку гарнитура. Для маскировки системы вентиляции применяются изделия из тонкого пластика.

Мы узнали, как провести вытяжку к вентиляции. Теперь можно запустить мотор и надеть на изделие декоративный кожух. На заключительном этапе работ подключают прибор в сеть и проверяют его работоспособность. Поговорим об этом более подробно.

Save

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

• Прокладывание электрокабелей
• Установка прибора
• Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

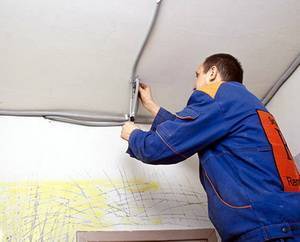

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

• Встроенный в прибор ручной выключатель
• Вывод кнопочного выключателя на стену
• Одновременное включение со светом
• С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Технология монтажа наклонной вытяжки

Специфика установки вытяжки на кухне своими руками обычно определяется моделью оборудования и типом варочной поверхности. Использование при производстве жаропрочных материалов позволяет монтировать наклонный агрегат существенно ниже, по сравнению с традиционными сериями. В случае с электрической плитой высота крепления составляет 35 см, для газовой необходимо предусмотреть минимум 55 см свободного пространства.

Материалы и инструменты

Базовый инструментарий:

• перфоратор;
• рулетка;
• уровень;
• отвертка;
• карандаш.

Также могут понадобиться:

• отрезок гофротрубы, предназначенный для вывода отработанного воздуха;
• фиксирующие хомуты, помогающие соединить гофрированную трубу с решеткой воздуховода;
• решетка – ее располагают между трубой и вентиляционным каналом.

При покупке материалов нужно соотнести диаметры решетки и гофротрубы. Если параметры совпадают, будет намного легче соединить эти детали, зона стыка получится компактной и аккуратной.

Особенности установки наклонной вытяжки

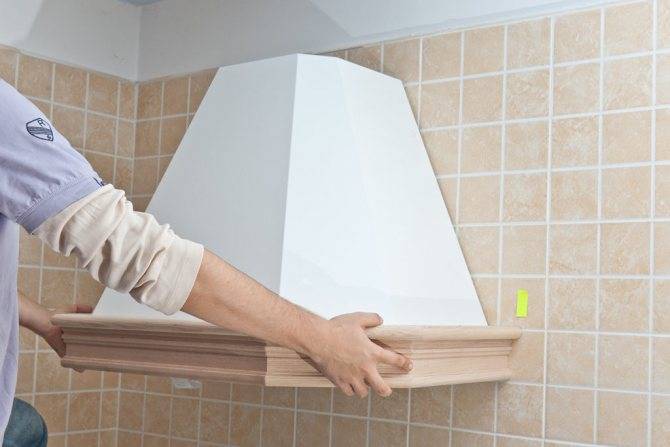

После того, как была определена высота установки наклонной вытяжки над плитой, нужно выполнить перфоратором отверстия в местах, размеченных в соответствии с креплениями на корпусе оборудования, на этом же шаге выполняют выемки под вентиляционную решетку. В процессе монтажа стоит воспользоваться видео специалистов – будет легче сориентироваться в этапах и тонкостях работы

Важно, чтобы в зоне сверления не было скрытого кабеля. В готовые отверстия вставляются дюбели, затем вкручиваются саморезы

Чтобы подключить вытяжку к питанию, нужно заизолировать все контакты, предварительно необходимо отключить электричество в квартире. После присоединения элементов в соответствии с инструкцией производителя, проверяют работоспособность устройства, смотрят, появилась ли тяга.

Установка гофротрубы начинается с соединения ее с решеткой: отрезок надевают на предусмотренный выступ и фиксируют посредством хомутов. Свободный конец прикрепляется к вытяжке, стыки нужно загерметизировать с помощью силиконового состава.

Чтобы оборудование более естественно вписалось в интерьер помещения, рекомендуется использовать декоративный короб, маскирующий все зоны соединений

Важно спрятать гофрированную трубу, которая идет к вентиляционному каналу

Грамотно установленная наклонная вытяжка способна полностью выводить кухонные запахи, гарь, пары и жировые испарения. Чтобы увеличить эффективность воздействия, можно оставить агрегат включенным на минимальной мощности на пару минут после готовности блюда.

2 Вентиляция в квартире и на кухне

В соответствии со статистикой в 90% случаев монтаж кухонной вытяжки своими руками предполагает непреднамеренное нарушение функционирования имеющейся в квартире или доме вентиляции. Некоторые специалисты рекомендуют проделать небольшое отверстие, в которое и будет отводиться копоть, продукты горения, крупицы жира. Самостоятельно эту проблему не решить, поскольку сечение вентиляционного канала останется прежним, об улучшении воздухообмена речи не идёт.

Движение воздуха по направлению от вытяжки к вентиляционному каналу

Впрочем, достаточно оборудовать небольшой короб, дополненный «клапаном-хлопушкой» и ситуация нормализуется. Соответствующее устройство представлено на фото ниже. Принцип действия этого механизма прост:

• в сделанном корпусе предусмотрено 2 отверстия;
• красным цветом обозначен клапан системы;
• в закрытом состоянии воздух циркулирует сквозь окошко, благодаря чему и происходит естественная вентиляция над газовой плитой.

В активном режиме вентилятор формирует давление, положение клапана корректируется и первое из окон закрывается, к схеме подключается естественная вентиляция. Данная схема включения примечательна тем, что кухонная вытяжка в частном доме в выключенном состоянии будет работать благодаря естественному воздухообмену.

Работа вытяжной вентиляции с обратным клапаном на кухне

Регулировка клапана осуществляется за счёт встроенной пружины, представляющей собой достаточно надёжное крепление. Специалисты советуют изготавливать клапан из лёгкого материала, пластика, алюминия.

Каким должен быть воздуховод

При монтаже встроенной вытяжки может использоваться пластиковые или металлические (гофра) воздуховоды.

Недорогой воздуховод — это гофра

Пластик

Чаще устанавливают пластиковые трубы – они легкие, с хорошей шумоизоляцией, легко монтируются. Трубы из ПВХ могут быть либо круглого сечения, либо прямоугольного. Установку вентканала производят вверху над навесными шкафами кухонного гарнитура. При покупке пластиковых труб необходимо приобрести «Г» образные переходы и герметик.

Гофра

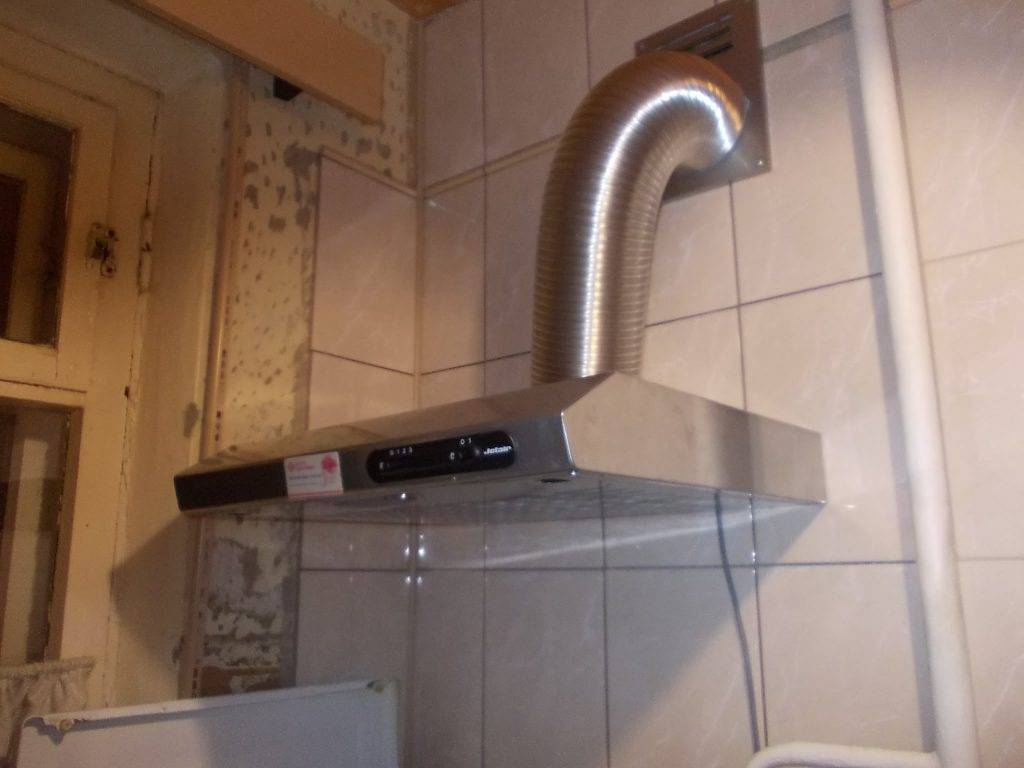

Также чтобы соединить вытяжку с вентиляцией на кухне используют гофрированные воздуховоды – это более бюджетный вариант по сравнению с ПВХ материалами. Гофры производятся из тонкослойного алюминия. По шумоизоляции этот материал намного хуже пластика. Переходники покупать не надо, так фиксация обеспечивается за счет хомутов. Гофра растягивается до нужных размеров. При монтаже лучше, чтобы «гармошка» была хорошо вытянута – уровень шума снизится значительно.

Нормы и требования к кухонным вытяжным системам

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия)

Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ

Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение  агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Как подключить вытяжку к вентканалу

• Прежде чем подключить вытяжку к вентиляционному коробу, необходимо предварительно купить гофру диаметр сечения, которой подходит под данную модель, хомуты, герметик.

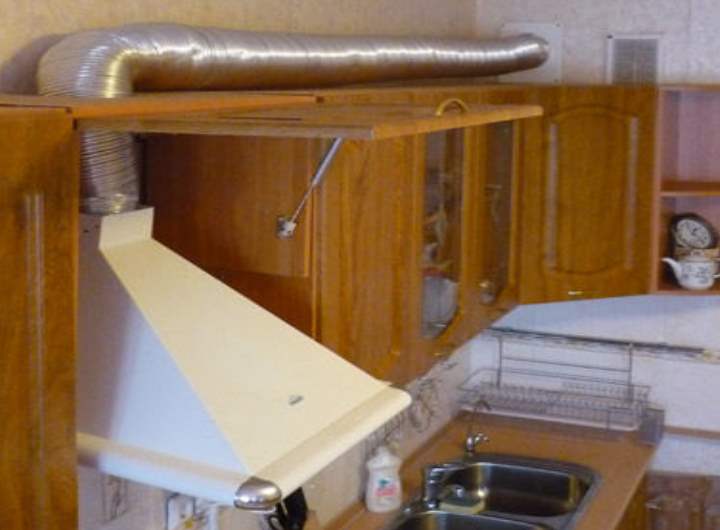

• Гофра вставляется в заранее проделанные отверстия в навесном шкафу.
• Фиксируется шкаф с продетым воздуховодом на стену.
• Соединяется воздуховод вытяжки с вентканалом.
• Чтобы провести вытяжку к вентиляции, необходимо гофру согнуть на выходе из навесного шкафа кухонного гарнитура. Также можно воспользоваться соединительными пластиковыми элементами для труб.

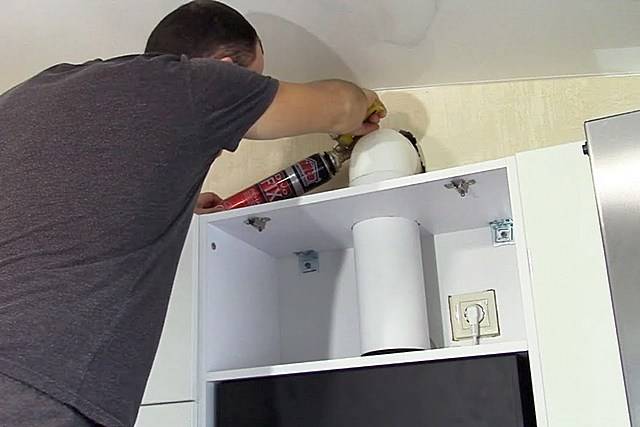

• Для герметизации стыки обрабатываются силиконом. Герметизация системы вентиляции позволяет работать вытяжке без дополнительных затрат.

Розетка должна быть в открытом доступе

Подключение вытяжки на кухне к вентиляции производится с учетом определенных параметров, а именно – расстояние между газовой плитой и вытяжным устройством должно быть 90 см. Если используется электроплита то 70 см. Этими стандартами не стоит пренебрегать. Минимальное расстояние от газовой печки должно быть 75 см, а для электропечей минимум – 65 см.

При установке вентиляционной трубы в вентшахту важно убедиться, чтобы вентиляционное отверстие полностью не перекрывалось, поэтому нужно установить специальную решетку. В ней есть специальный клапан, а также место крепления воздуховода

При работе вытяжного устройства клапан будет закрываться, а при отключении вытяжки, клапан откроется, способствуя естественной вентиляции. Если невозможно монтировать такую решетку, то в воздуховоде устанавливается обратный клапан.

Как подключить вытяжку на кухне к вентиляции чтобы не испортить интерьер? Следует всю вентиляцию спрятать под защитный кожух, который может быть сделан под цвет кухонного гарнитура. Часто в этих целях используют тонкий пластик. Заключительным этапом, является проверка работоспособности техники. Все элементы при установке необходимо крепить надежно, чтобы вытяжка не дребезжала при работе.

Для начала: какие есть виды вытяжных систем

Вытяжки различаются по способу крепления:

1. Встраиваемые. Они монтируются внутри подвесного шкафа.
2. Настенные. Фиксируются на стенке над газовой плитой или электропечкой.
3. Подвесные. Устанавливаются под шкафом или полкой над плитой.
4. Угловые. Монтируются в одном из углов кухни.
5. Островные. Устанавливаются в кухнях с островком по центру. Крепятся к потолку. Самые тяжёлые вытяжные системы по монтажу.

Кстати, если вам нужно рассчитать мощность вытяжки, то предлагаю сделать это с помощью нашего калькулятора.

Учитывая принцип работы, вытяжки бывают 2-х видов:

• проточные. Прибор затягивает загрязнённый воздух и прямотоком выводит его в вентшахту. Такая система является самым эффективным вариантом очистки воздуха.
• Циркуляционные. Аппарат пропускает воздух через очистные фильтры, а затем тот же самый, но уже очищенный воздух поступает назад в кухню.

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

1. Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
2. Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Общие требования

Кухонная вытяжка относится к приборам с низким энергопотреблением (до 500 Вт), поэтому специальных требований к ее подключению нет. Большинство моделей присоединяется к обычной электрической розетке с заземлением. Если выделенной точки подключения не предусмотрено, то подключаются к ближайшей доступной.

Несколько сложнее подключить вытяжку, у которой производитель не предусмотрел электрический шнур. В этом случае придется подсоединиться к сети напрямую электрическим проводом.

Высоту установки и расположение выбирайте исходя из вашего удобства.

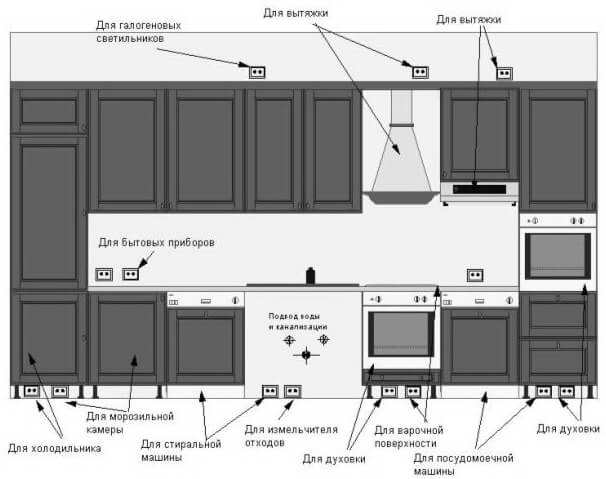

Точку подключения монтируйте в незаметном месте, но так, чтобы к ней был хороший доступ.

Как выбрать?

Выбирать воздуховоды следует, опираясь на несколько важных критериев.

Первое, на что следует обращать внимание при выборе такой модели – это ее производитель. Рекомендуется отдавать предпочтение брендовым моделям высокого качества.
Приобретайте системы воздухоотведения в проверенных торговых точках или фирменных магазинах.
Не доверяйте слишком низким ценам на подобные изделия

Действительно, качественное и надежное воздухоотведение не будет стоить слишком дешево, особенно если изготовлено из хороших материалов.
В комплекте с данными продуктами должны идти такие документы, как гарантийный талон и руководство. Если же таковых не имеется, то от покупки воздуховода лучше отказаться в пользу другой модели.
Выбирайте изделия с достаточным уровнем мощности. Если система воздухоотведения окажется маломощной, то вытяжка просто не совладает со своей главной функцией, и отработанный воздух не будет покидать помещение в должном количестве.
Не забывайте о дизайне подобных агрегатов – они должны вливаться в интерьер.

Кроме того, выбирая идеальную модель, нужно помнить о том, какие основные функции должна исполнять вытяжка на кухне:

• быстро и в требуемом объеме устранять лишние запахи;
• издавать мало шума;
• выглядеть привлекательно, чтобы вписываться в обстановку кухни.

Нюансы подготовки

Чтобы подключение вызвало меньше хлопот, следует определиться с местом расположения техники. Не поленитесь проверить качество стен, – поверхность должна быть прочной и крепкой. В идеале вытяжка должна висеть на бетоне или кирпиче, не последнюю роль играет надежность крепежей.

Правильно размещенный воздухоочиститель должен быть установлен на определенном уровне от варочной поверхности:

• над газовой – для прямых вытяжек это 75-85 см, для наклонных – 55-65 см;
• над электрической (традиционной, индукционной) – для наклонных – 35-45 см, для прямых – 65-75 см.

Тщательно соблюдайте нижние границы, иначе техника выйдет из строя и оплавится в результате нагревания. Верхние лучше подогнать под рост хозяина или хозяйки. Ширина должна соответствовать ширине плиты (50-60 см).

В целом, монтаж конструкции можно разбить на три этапа:

• монтаж прибора к стене либо потолку, либо в шкаф;
• подключение к электропитанию;
• подключение воздуховода и его отвод в вентканал (для вытяжек, работающих на отводе).

Если вытяжка рециркуляционная

Тут не требуется подводка к вентиляционной шахте, так как подобные вытяжки не перемещают загрязненный воздух за пределы помещения. Результативность эксплуатации всецело зависит от качества фильтров и грамотно подобранной производительности.

Установить систему несложно. Прибор монтируется и подключается к электричеству. Точки фиксации на стене, либо другой поверхности предварительно размечаются и высверливаются дрелью.

Если вытяжка работает на отводе

Тут дела обстоят немного сложнее, так как крайне важно корректно поставить воздуховод. Он может быть выполнен на полужесткой основе, из алюминия, пластика. Самым проблематичным в монтаже будет именно пластиковый вариант

Самым проблематичным в монтаже будет именно пластиковый вариант.

Для прокладки ПВХ воздуховодов требуются переходники, вертикальные, горизонтальные колена (конфигурации буквы «Г»), вентиляционные решетки, редукторы. Последние понадобятся при стыковке круглого диаметра и прямоугольных форм.

Основная часть деталей поставляется в комплекте, но кое-что придется докупать отдельно. Осуществляйте монтаж при помощи специалистов. Тогда система прослужит долгий срок и будет издавать минимум шума.

Если вытяжка встраиваемая

Такие модели почти полностью прячутся в мебельном профиле. В полках вырезаются отверстия под воздуховод. Это делается после покупки прибора, так как размещение выемок зависит от модели вытяжки. Сама конструкция крепится на шурупы к стенкам мебели.

Выводы и полезное видео по теме

Часто производители и компании, реализующие товар, размещают в сети обзоры и инструкции по установке, чтобы возникало меньше вопросов, а пользователям было удобнее эксплуатировать купленное оборудование.

Видео #1. Инструкция по монтажу рециркуляционных моделей Siemens:

Видео #2. Общая информация по вытяжкам:

Видео #3. Сравнительный обзор встраиваемых моделей и «козырьков»:

Видео #4

На что обратить внимание при выборе:. https://www.youtube.com/embed/Gfr4yHh7Vi8

Бытовые вытяжки без воздуховода – прекрасный вариант для обеспечения вентиляции на кухне, если плохо функционирует вентиляционный канал или просто нет возможности подключиться к нему.

При выборе оборудования обязательно изучите технические характеристики, а в процессе монтажа следуйте рекомендациям производителя. Установленная по всем правилам вытяжка обеспечит приятную и комфортную атмосферу в квартире.

Хотите поделиться полезными сведениями по поводу установки и использования вытяжки без воздухоотвода? Доводилось самостоятельно монтировать устройство? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.
