Вытяжка для кухни своими руками: фото, схемы, монтаж, подключение

Как скрыть котел?

Если визуальное оформление — самый безопасный способ замаскировать котел на кухне, то маскировочный шкаф — самый незаметный. Снаружи встроенный одноконтурный или двухконтурный агрегат в мебельный гарнитур выглядит как обычный шкаф, оставаясь абсолютно невидимым.

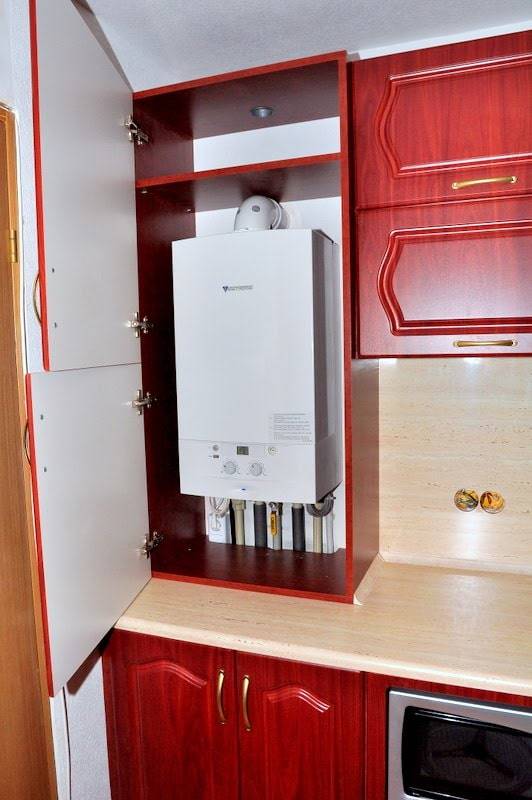

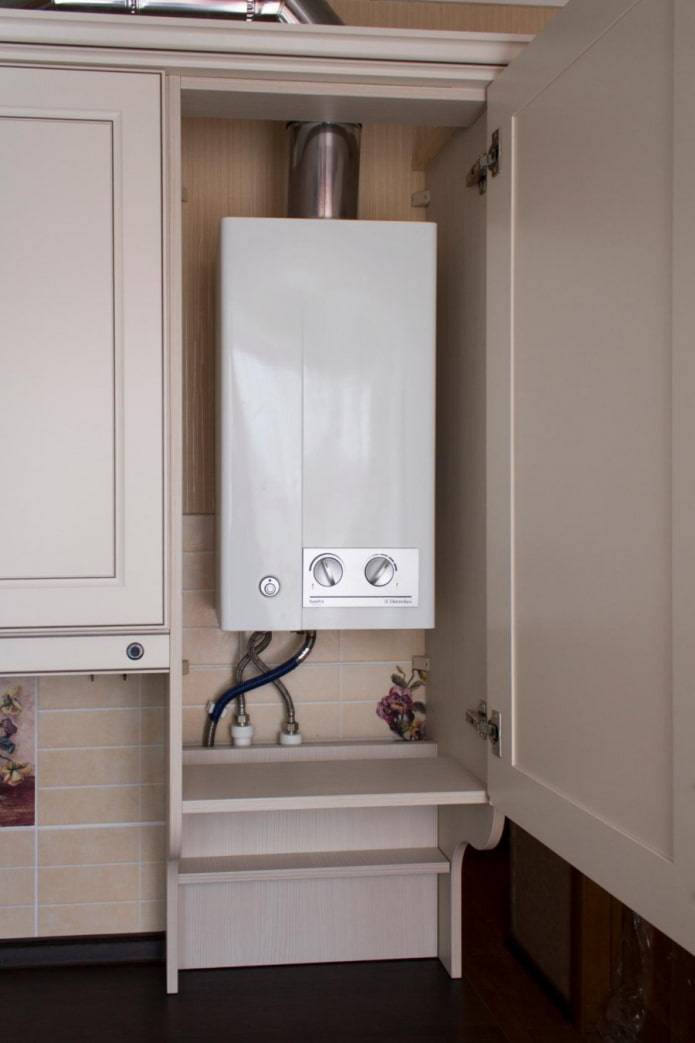

Главная задача — подобрать подходящую мебель для кухни с газовым котлом.

Во-первых, она должен быть больше газового котла на 7-10 см по каждой боковой стенке, спереди.
Во-вторых, для обеспечения необходимой вентиляции, верхняя и нижняя стенка демонтируется. Фасады остаются глухими, как на других шкафах.

Но если дизайн кухни позволяет, отдайте предпочтение решетчатым дверцам — воздух будет свободно циркулировать, не сможет повлиять на работу котла.

Удобнее всего планировать размещение оборудования, выбирать планировку мебели до начала ремонта — так вы сможете решить где оставить место для газового котла (лучше всего не убирать в угол, а оставить его в середине), вызвать мастера для его подключения уже после установки гарнитура.

Аппарат уже установлен, вызывать мастера для его переноса не хочется? Придется строить кухню вокруг него. Для этого первым делом на плане обозначается расположение газового котла и остальная мебель строится вокруг него.

Например, когда котел расположен в углу у окна, его можно убрать либо в угловой шкаф (если гарнитур идет вдоль оконного проема), либо в напольный пенал. Второй позволяет закрыть сам агрегат и коммуникации, ведущие к нему, счетчик.

Пеналы также отлично подходят для напольных котлов. Колонны занимают много места, что недопустимо на маленькой кухне. Зато если площадь позволяет, вы получите 100% скрытый монтаж.

В целях маскировки газового оборудования не обязательно заказывать изготовление короба — иногда достаточно оставить нишу. Например, в углу над мойкой. Главное при навешивании шкафов оставить достаточно расстояния для циркуляции воздуха, проведения ревизии.

Совсем другой вопрос — перенос газового котла из кухни в любое другое помещение. В частном доме, например, это может быть котельная. В квартире — коридор, кладовка. Первое, что следует понимать перед началом процедуры — утвердить перенос сложно, а без соответствующего разрешения делать это запрещено — нарушителям грозят серьезные штрафы.

Первым делом проверьте планируемое будущее место жительства на соответствие требованиям:

Наличие вытяжного вентиляционного канала (дымохода) с трубой не менее 150 мм.
Наличие приточного отверстия с улицы или другой комнаты не менее 0,02 кв.м.
Наличие окна от 0,8 кв.м, дверного проема от 80 см шириной.
Габариты не менее 7,5 кв.м., высота потолков выше 2 м.
Комната должна быть не жилой (запрещено ставить в студиях, гостиных, спальнях), рядом с колонкой не должно быть приборов с открытой подачей воды (ванны, санузлы также под запретом).

Подготовку места под газовую бытовую технику можно выполнить своими руками, но отключение от старой трубы, подключение к новой должны проводить специалисты службы газа.

Что нужно сделать:

Подвести водо-, газопровод. Если газ пускается по гибким гофрированным трубам, пересекать оконные или дверные проемы запрещено.
Подключить розетку, в которую будет запитан котел.
Повесить щит из металла на стену или положить на пол (в зависимости от выбранной модели — настенной или напольной).

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Требования

Если говорить о конструкции шкафа под вытяжку встраиваемого характера, то она довольно проста. В таком шкафчике две стенки по бокам с общей глубиной верхнего яруса, которые скреплены горизонтальной перегородкой сверху и без днища. Должна быть и внутренняя полочка, располагающаяся между стенками. Лучше присадку такой детали во время создания не заказывать: четыре конфирманта можно установить и самому, но вытяжка будет поставлена как можно более плотно.

С требованиями по размерам все будет сложнее. Чтобы после встраивания органично вписывалась в мебельную конструкцию, не создавая каких-то щелей и дыр, вытяжка либо ее чертеж с основными размерами уже должны быть у владельца до начала создания мебели. И габариты устройства должны подбираться с учетом ширины панели для готовки или плиты, а также момента, что фактически корпус будет на два-три сантиметра больше.

Нижняя часть будет самой широкой, поэтому именно от нее будут определяться основные габариты шкафа. Его размер снаружи должен иметь такую же ширину, как и сама вытяжка. Если говорить о мебельном корпусе, то его глубина может быть больше на 5-6 сантиметров. Тогда вытяжку можно сдвинуть к передней стенке, а открытую часть просто закрыть небольшой перегородкой для скрепления.

Со высотой шкафа все более-менее понятно, так как обычно расстояние между дном верхнего яруса и столешницей составляет от полуметра до 65 сантиметров. Как упоминалось выше, расстояние между газовой плитой и устройством должно составлять от 70 до 85 сантиметров, а вытяжкой и электроплитой – 60-85 сантиметров. То есть секция, где смонтирована вытяжка, будет существенно выпадать из общего кухонного ансамбля. Высота шкафа в таком случае может быть на 8-12 меньше, чем других шкафов.

Общие требования для подключения вытяжки на кухне к электричеству

Все кухонные вытяжки получают электропитание от бытовой сети. Они относятся к приборам небольшой мощности. Обычно при самой большой нагрузке потребляется не более 500 Вт.

Поэтому для подключения вытяжки к электросети не требуется прокладка отдельной линии. Прибор можно подключать в существующую розетку, если она расположена на стене кухни выше нижнего края зонта вытяжки.

Если такой разъем не предусмотрен, то подключение проводится через ближайшую электрическую розетку.

Обязательным требованием к электросети, которая используется для подачи питания на бытовой воздухоочиститель, является наличие заземления.

Без этого кухонной вытяжкой пользоваться запрещено, так как при замыкании фазы на корпус можно получить смертельный удар током.

И последнее: электророзетки, которые устанавливаются на кухне, должны иметь высокую степень защиты от пыли и влажности — не ниже IP 62.

Где лучше установить розетку?

Наверняка, у большинства читателей не возникнет вопроса – как подключить вытяжку к электричеству? Однако ещё до начала установки вытяжного устройства, нужно подготовить для него новую розетку.

ВАЖНО! Вытяжки поступают в продажу, в большинстве своём с трёхжильными проводами, поэтому розетка должна соответствовать.

Розетки запрещено устанавливать возле плиты и около мойки, поэтому лучшим вариантом будет установить розетку для вытяжки над навесными шкафами, на высоте около двух метров.

Сместите розетку вправо или влево от центра вытяжки. Если выбираете другое, более открытое место, то розетку можно задекорировать специальным коробом.Не скрывайте розетку за навесными шкафами или громоздкими приборами!

По разным причинам в доме возможны перепады напряжения, из-за чего может пострадать или перегореть мотор вытяжки. Чтобы предупредить такую поломку обязательно заземлите розетку под вытяжку.

Подводя итог, отметим, что вытяжка в квартире, безусловно, вещь полезная. Она значительно облегчит жизнь хозяйке. Установить вытяжное устройство можно самостоятельно, но если вы не обладаете определёнными навыками лучше выбрать плоскую вытяжку.

Любые дефекты при установке: установили не строго горизонтально, недостаточно герметично заделали стыки и отверстия, выбрали слишком тонкий материал гофры, и другие мелочи могут сказаться на работе вытяжки или даже свести на нет пользу от её установки. Поэтому следуйте рекомендациям в инструкции.

Предлагаем посмотреть видео о том, как производится подключение кухонной вытяжки к вентиляции:

Виды устройств

Установка различных моделей вытяжек может отличаться в зависимости от особенностей их конструкции и их категории.

Если брать в качестве критерия способ очистки воздуха, то эти устройства могут быть следующими.

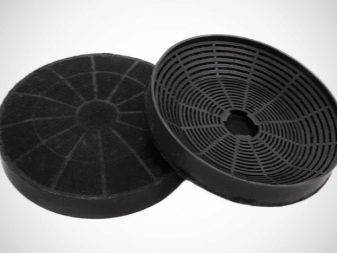

Рециркуляционными. Такие модели оснащаются специальными фильтрами, в которых используется уголь. При прохождении через него воздух чистится и обратно поступает в кухню. Недостатком такого варианта будет необходимость постоянной замены угольных картриджей, ведь вымыть их нельзя. Обычно подобное устройство имеют плоские модели рассматриваемых устройств.

Вытяжки могут отличаться одна от другой и по методу крепления.

Угловые. Такие модели будут актуальны, если плита находится в углу кухни. Угловые модели могут иметь как проточную, так и рециркуляционную систему. В соответствии с таким положением необходимо обеспечить беспрепятственный доступ к коммуникациям при монтаже – вентиляционной шахте и электропроводке.

Плоские. Их устанавливают, когда доступа к шахте вентиляции нет по каким-либо причинам. Этот прибор полностью самодостаточен, хотя и работает от электросети. Обычно комплектуется вентилятором средней мощности. Стоимость такой вытяжки невелика, но здесь придется часто менять угольные фильтры.
Островные. Эти модели занимают много пространства, ведь крепятся к потолку прямо над плитой. В них обычно устанавливается мощный вентилятор, что дает возможность отлично справляться с очисткой. Такие вытяжки часто устанавливают посередине кухни, прямо над рабочей зоной. Островные решения имеют высокую цену и приятный дизайн.

Подбор той или иной модели будет осуществляться в зависимости от типа кухни, расположенной в ней мебели, площади помещения и особенностей вентиляционной системы.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.Крепление гофры к вентиляции
При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Крепление на стену без шкафа

Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Установка вытяжки на кухне – видео-инструкция:

И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

На какой высоте от плиты следует устанавливать?

Это будет зависеть от модели вытяжки, которую выбрали.

К каждой из них есть инструкция, в которой написано, на каком расстоянии монтировать устройство.

Обычно устанавливают вытяжку между 65 и 90 сантиметрами от плиты.

Нижний порог превышать категорически не рекомендуется, так как может начать плавиться сама вытяжка, или отдельные её детали.

Верхний порог можно оптимизировать под ваш рост, а точнее, под рост хозяйки, которая будет готовить.

Рассмотрим, как производить установку вытяжного устройства, в зависимости от выбранного варианта.

ВАЖНО! Для электрической плиты порог ещё ниже, 65–70 сантиметров, а для газовых плит выше ― 75–90 сантиметров.

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

Таблица 1. Необходимый инструмент

Инструмент, фото	Описание
Шуруповерт	Если завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.
Электролобзик	Всю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
Инструменты для разметки	Чтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник.Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фото
Описание
Шаг 1 – распаковка

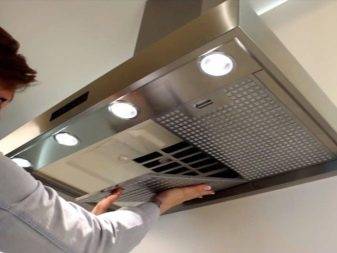

Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
Шаг 2 – начало сборки шкафа
Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка.Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
Шаг 3 – замер положения полочки
Устанавливаем вытяжку, чтобы точно узнать ее границу

Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки.Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.

Шаг 4 – подгонка переходника
Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстия
Теперь нужно перенести размеры патрубка на полочку

Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редуктор
Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочку
По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабель
От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенка
Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.
Шаг 10 – крепление вытяжки
Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
Шаг 11 – установка воздуховода
В завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

Функции кухонной вытяжки

Каждый час в помещениях, используемых для приготовления пищи, должен происходить 10-кратный обмен воздуха, для осуществления которого выполняют следующее:

Помещение необходимо очищать от вредных примесей, образующихся в результате тепловой обработки продуктов.
Поверхность плиты тщательно обрабатывают моющими средствами.
Хозяин квартиры должен обязательно сделать вытяжку на кухне.

Кухонная конструкция выполняет следующие функции:

защита потолка, стен и мебели от попадания копоти и жирной пыли;
очистка и фильтрация воздуха;
улавливание дыма, запаха, возникающих в результате горения;
удаление испарений, исходящих от плиты;
предотвращение распространения вредных канцерогенов в смежные комнаты.

Такое оборудование на кухне часто является элементом дизайна. Каркасы выполняют из дерева, стекла, гипсокартонных листов или фанеры в разных формах и с декором, что напрямую влияет на устройство кухонной вытяжки.

Важные правила установки вытяжки

При самостоятельном подключении устройства важно соблюдать правила для установки бытовой вытяжки над встроенной или отдельно стоящей газовой плитой:

Вентиляционный прибор должен располагаться на 60 см от плитки;
Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.

Важно! В брошюре производителя указываются стандартные параметры с учетом мощности прибора, стиля кухни, роста пользователя

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над рабочей газовой бытовой плитой? Эксперты советуют обращать внимание на способ монтажа техники:

Купольные модели. Крепятся настенным способом, подходят для помещений в классическом и современном стиле. Устройства обрабатывают большие объемы воздуха, исполняются как купол, расположенный над плитой. Труба с квадратным сечением интегрируется в вентиляцию. Купольные модели предназначены для встройки в проточную систему;

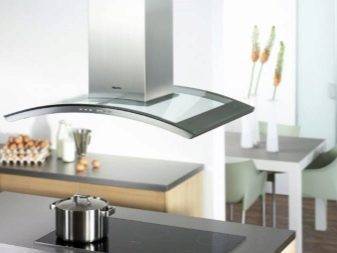

Островные устройства. Подойдут для большой кухни с центральным расположением плиты. Вытяжку опускают над варочной поверхностью и соединяют с воздухоотводной системой трубой с квадратным сечением;
Угловые приспособления. Устанавливаются под углом 45 градусов, предназначены для нестандартных по планировке и размещению магистралей кухонь. Поверхность вытяжки похожа на квадрат с усеченной угловой частью. Угловые модели практически не используются, поэтому имеют ограниченный набор функций;
Плоские вытяжки. Компактные приборы с расположением рабочей панели параллельно плите. Монтируются настенным способом, под шкафом. Конструкции применяются в составе циркулярной вентиляции;
Встраиваемые приспособления. Устанавливаются в подвесные шкафы, которые немного укорачивают. В мебели также проделывают вырезы под гофротрубу. Встраиваемые вытяжки самостоятельно установить сложно, лучше заказать готовые шкафы;

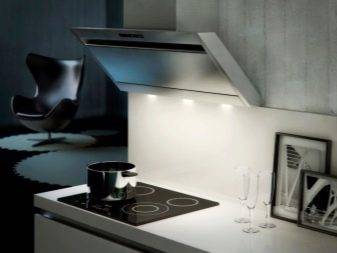

Наклонные изделия. Современные вытяжные системы с угловым расположением. Их рабочая площадь аналогична горизонтальным устройствам. Вытяжки работают по принципу периметральной очистки, поэтому производятся без подвижных деталей;
Выдвижные модели. Зона обслуживания продлевается благодаря выдвижным модулям снизу. Узел встраивается в навесной шкаф со скрытым или циркулярным воздуховодом. Недостаток вытяжек — маленькая длина и меньший захват воздуха. Выдвижную вытяжку лучше устанавливать в маленькой кухне;
Настольные аксессуары. Приспособления встраивают на столе около варочной поверхности. В рабочем режиме панель выдвигается вверх по вертикали и откачивает загрязненный воздух.
