Как сделать вентиляцию в сарае своими руками

Деревянные конструкции

Распространенными в Европе являются фермы, построенные из дерева. Дерево является хорошим материалом с точки зрения его теплопроводности и создания микроклимата в коровнике. Одним из недостатков деревянных коровников является их недолговечность с учетом агрессивной среды.

Существует предубеждение, что дерево — гниющий материал. Но, если с помощью правильно организованной вентиляции и технических решений обеспечить нормальные показатели по температуре, относительной влажности и регулировать время их воздействия, можно добиться достаточной долговечности коровника. Тем более, что дерево не надо использовать во всех частях конструкции.

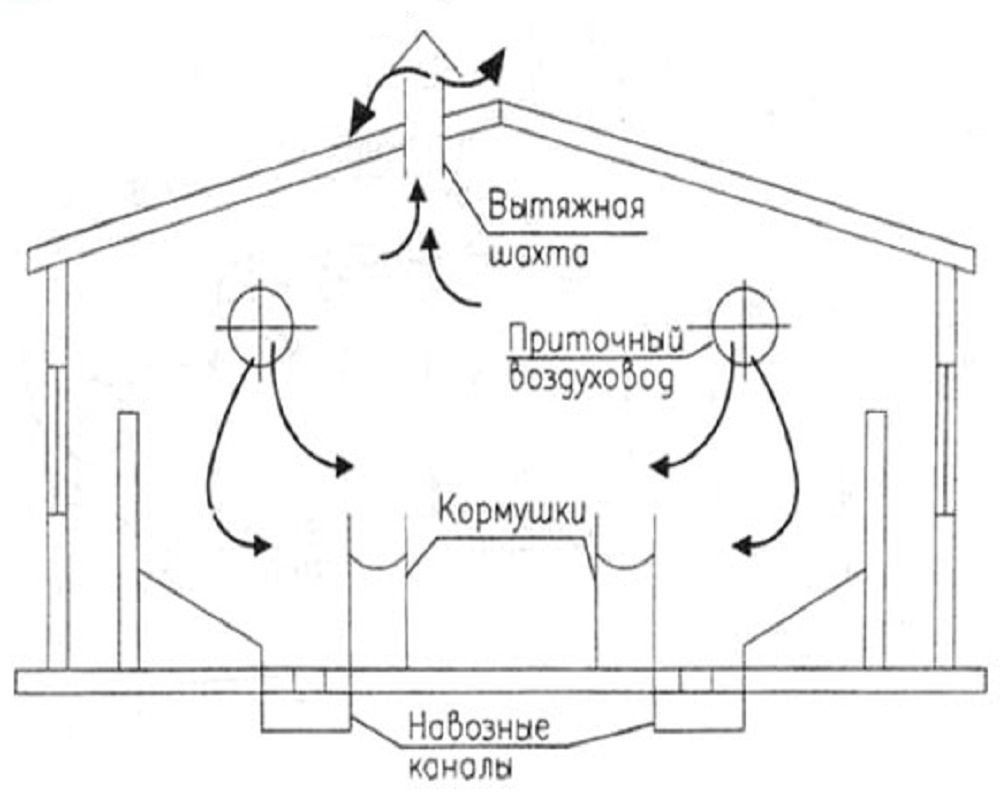

Существуют различные конструкции деревянных коровников, описание некоторых есть в отчете НИИ сельского хозяйства Вакола (Финляндия).

Читайте про основные проекты коровников и методы их создания.

1. Основная конструкция идет стропильная, создающая в плане трапецию.
2. Крыша высокая, как правило, делается из металлических профилей для надежности каркаса.
3. Конструкция состоит из основных элементов: бока из клееного бруса со шторами, световой конек над кормушками, вертикальные балки из стали, кормушка по параллельному, европейскому принципу.

3 на 3 ряда

1. Доильный зал карусельного, кругового типа.
2. Телята находятся рядом со взрослыми особями. Также нет перегородок между коровами и залом сепарации.
3. Проветривание происходит через открывающиеся тенты.
4. Боковые стороны выполнены из металлопрофиля или стали, крыша – с черепичным покрытием.

В 3 ряда

В основном, он разрабатывается для совместного содержания молодняка и молочных коров, располагающихся в одном ряду, не параллельно. Расширение в данном случае возможно за счёт отсека для отходов.

Предлагаем ознакомиться: Подробная характеристика и описание породы восточноевропейской овчарки

Общая информация

Проблемы, с которыми сталкиваются люди, держащие животных в сарае без вентиляции:

1. Сквозняки. Они вредны не только для людей, но и для животных. Наличие сквозняков при проветривании увеличивает вероятность заболевания животных.
2. Отсутствие поступления воздуха делает его затхлым и застоявшимся.
3. Повышенная влажность – отличная среда для развития бактерий, плесени и грибка.

Оборудование вентиляции в сарае задача непростая. Человек при монтаже системы классического приточно-вытяжного воздухообмена сталкивается с тремя проблемами:

• высокие показатели влажности;
• снижение средней температуры в помещении;
• обмерзание и перекрытие вытяжной трубы.

Наличие таких проблем несовместимо с содержанием животных, поэтому необходимо планировать конструкцию с рядом характерных особенностей.

Решить затруднения с переохлаждением и влажностью можно двумя способами. Первый способ, использование при строительстве и отделке сарая материалов, хорошо впитывающих влагу. К таким материалам относятся: негашёная известь, опилки, солома, сено, мох и торф. Используемые материалы можно расположить в ящиках или использовать в качестве естественной подстилки, периодически заменяя её.

Рекомендуется использовать торф, так как он может впитывать объём влаги, который в несколько раз превышает собственные размеры. Опилки обязательно должны быть просушенными, влажный материал будет отдавать влагу, а не впитывать.

Второй способ, оборудование рядом с входным отверстием обогревателя. Такой способ рискованный и расточительный. Оборудование будет постоянно потреблять электроэнергию, а его работа создаёт угрозу пожара.

Разрешается устанавливать только масляный или инфракрасный обогреватель. Его наличие позволит подсушивать поступающий свежий воздух. Обогреватель должен располагаться в изолированном месте. Главным достоинством обогревательного оборудования является решение сразу двух задач: удаление влажности и нагревание воздуха.

В сарае может использоваться вентиляционная система двух стандартных типов:

Естественная система устроена таким образом, что воздухообмен производится только за счёт грамотного расположения труб. Принудительная система работает при помощи дополнительного оборудования (вентиляторы).

Сети с вмонтированными вентиляторами более эффективная и удобная в эксплуатации, так как позволяет точно регулировать микроклимат в помещении. Но такая вентиляция более затратная и сложная.

Для сарая с курами, кроликами и другим животными подойдёт естественная система. Её главные минусы — низкая производительность в летнее время года, когда на улице высокая температура, и зависимость от погодных условий (осадки, ветер).

Как обустроить принудительную вентиляцию в сарае?

Принудительная вентиляция подразумевает поступление и/или отведение воздуха за счет вспомогательных приборов – вентиляторов. Это может быть либо только приточный способ (внутрь воздух попадает за счет вентилятора, а наружу выходит через трубу), либо вытяжной (внутрь воздух попадает через щели/окна/вентиляционный канал, а удаляется через вытяжной вентилятор).

Существует также приточно-вытяжная система: и приток, и вытяжка осуществляются при помощи вентиляторов.

Монтаж такой системы осуществляется двумя способами:

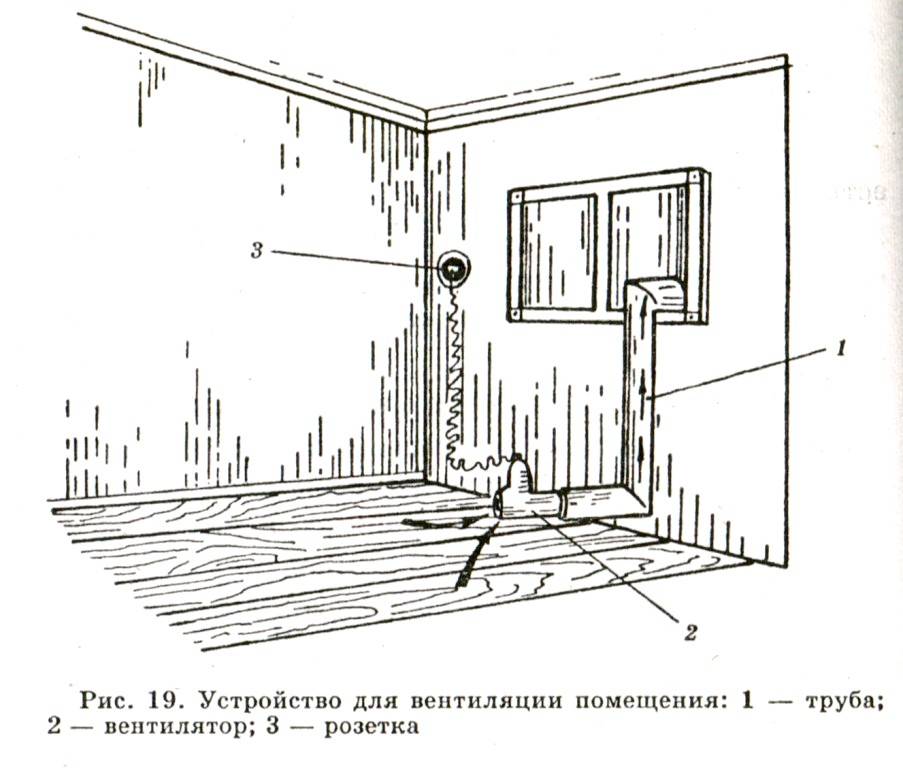

1. Приток. Вентилятор устанавливают непосредственно в приточный канал.
2. Вытяжка. Вентилятор монтируют в вытяжной канал.

Перед вентиляторами делаем пару отверстий (на уровне нижнего куска трубы), для обеспечения стока конденсата (это хорошая защита от замыкания и обмерзания в зимнее время).

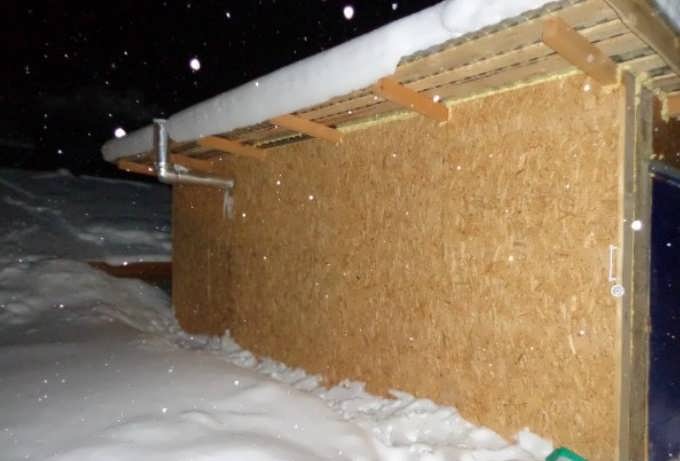

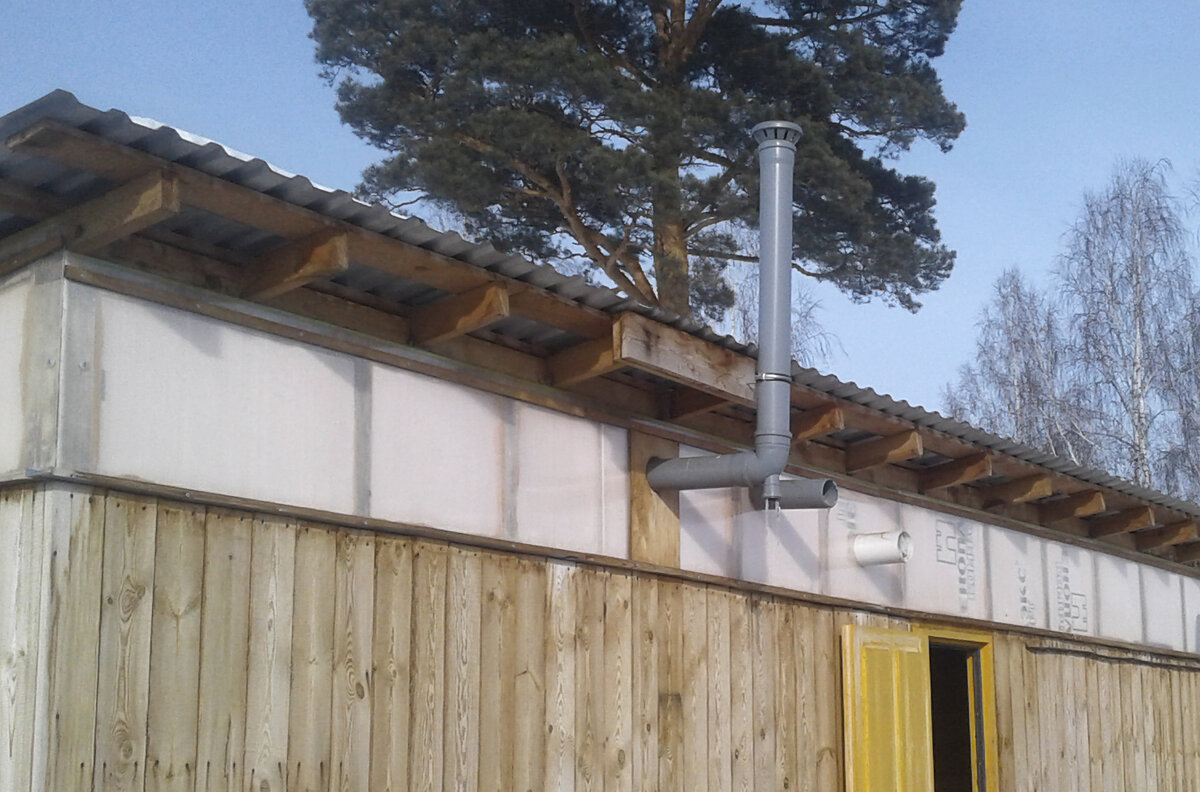

Вытяжная труба через стену в сарае

Далее проводим электропитание к вентиляторам. Еще до прокладки следует разобраться с тем, каким образом будет включаться нагнетатель. Конкретно для сараев эффективными являются такие способы:

1. Ставится один выключатель на освещение и вытяжку (то есть вытяжка включается вместе со светом). Вариант неудобный, поскольку для нормальной циркуляции вытяжке надо работать постоянно, а в этом случае вместе с ней будет постоянно гореть и свет.
2. Ставятся отдельные выключатели. Более удачный вариант.

Данная система вентиляции гораздо производительнее, эффективнее и безопаснее, нежели естественная. Из минусов:

1. Стоимость принудительной системы будет чуть выше (чем естественной): придется докупить минимум 1-2 вентилятора. Но они стоят дешево: простое канальное устройство можно взять дешевле чем за 1000 рублей.
2. Работа вентиляторов частично повысит оплату коммунальных услуг. С другой стороны, энергопотребление таких устройств небольшое, и даже при постоянной работе 2 прибора вряд ли накрутят света больше чем на несколько сотен рублей.

Для улучшения системы и частичной экономии можно сделать следующее:

1. Установить прибор с датчиком влажности. В этом случае вентиляция будет включаться только если в помещении станет слишком сыро. Наверное, самый удобный вариант.
2. Установить прибор с таймером. Вентиляция будет включаться через заданные промежутки времени. Удобнее, чем постоянная работа или ручное включение-выключение, но хуже, чем включение по датчику влажности.

Как правильно сделать вытяжку

От правильной установки вытяжной система зависит микроклимат в помещении. В сарае для пары коров, подойдет простейшая вытяжка. Для большого количества животных потребуется более сложная система.

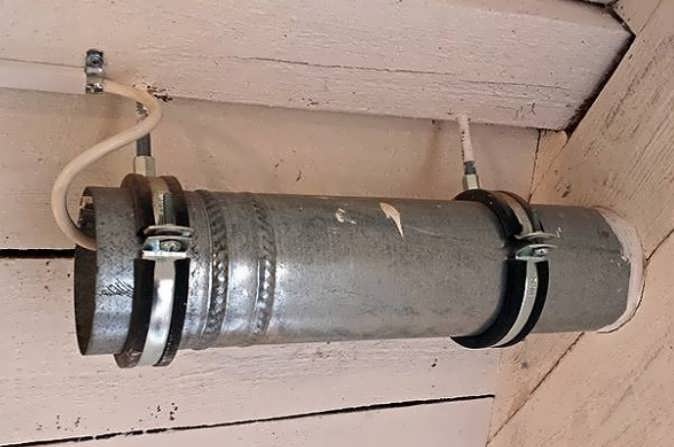

Вариант вытяжки

Вентиляции для сараев бывают двух видов:

1. Естественная вытяжка.
2. Принудительная (механическая) вентиляция.

Вытяжка

Как сделать естественную вентиляцию

Этот тип вытяжки не вызывает особых сложностей при установке. Он обходится недорого, но эффективностью тоже не отличается. Работа такой системы зависит от погодных условий и расположения сарая.  В теплое время эффективность системы резко снижается. Приходится часто проветривать помещение.

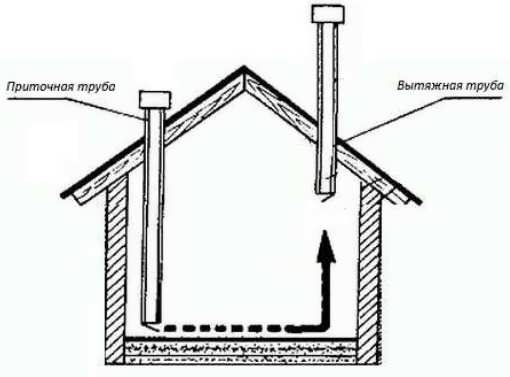

Установка такой вытяжки включает в себя 2 этапа:

1. Для притока воздуха оставляется щель под дверью или в окне. В нижней части стены можно просверлить отверстия.
2. Смонтировать вытяжку через крышу наверх или вывести трубу наружу через стену под потолком. Конечная точка системы должна быть выше конька. Сверху надевают дефлектор для усиления тяги. При выводе трубы через боковую стену нужно предусмотреть колено, чтобы придать вытяжке вертикальное направление. Этот способ удобнее и выгоднее. При установке системы через крышу отверстие для трубы нужно еще герметизировать.

Описанная система вентиляции не всегда оправдывает себя. Имеется ряд противопоказаний к ее установке:

• сарай без фундамента или отсутствует гидроизоляция;
• наличие влаги, которая повысится во время дождя;
• конденсат на внутренних поверхностях стен и потолков;
• низкий уровень расположения сарая;
• площадь больше 25 кв. м.;
• вокруг высокие дома, деревья.

Эти недостатки существенно снижают работу естественной вентиляции.

Как смонтировать принудительную вентиляцию

Механические вытяжки целесообразно устанавливать в сараях для свиней, кров, овец, когда их много. Помещение также должно быть внушительных размеров.

Принудительная вытяжка по характеру и месту установки повторяет монтаж естественной системы. Для притока воздуха также используются щели или отверстия на стене, в дверях или на окнах. Для их просверливания нужен перфоратор или дрель. Выбор инструмента зависит от материала, из которого сделаны стены. Чтобы ограничить доступ грызунам, на отверстия монтируют металлические решетки.

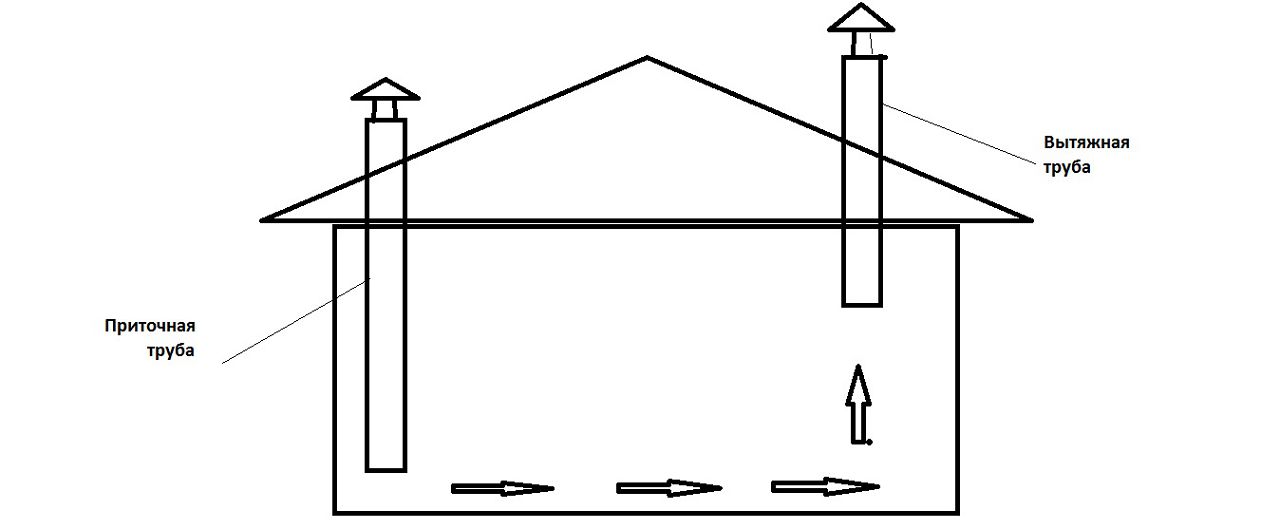

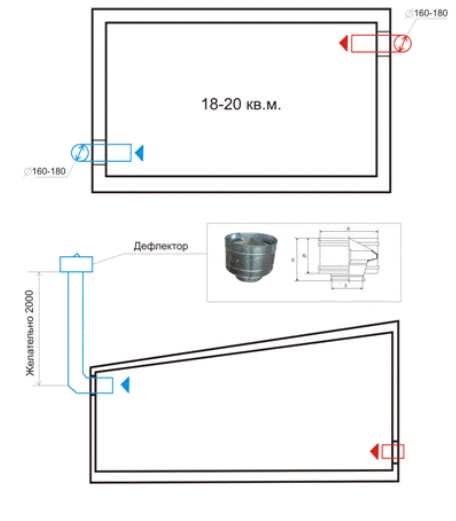

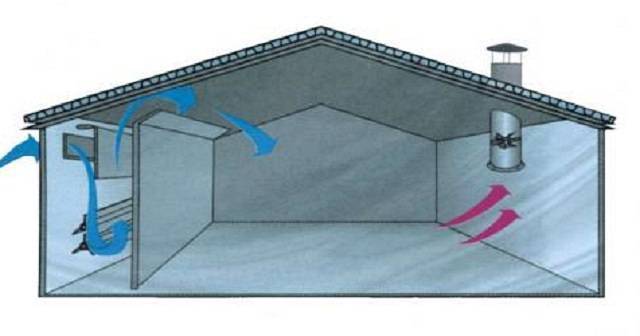

Схемы вентиляции сарая

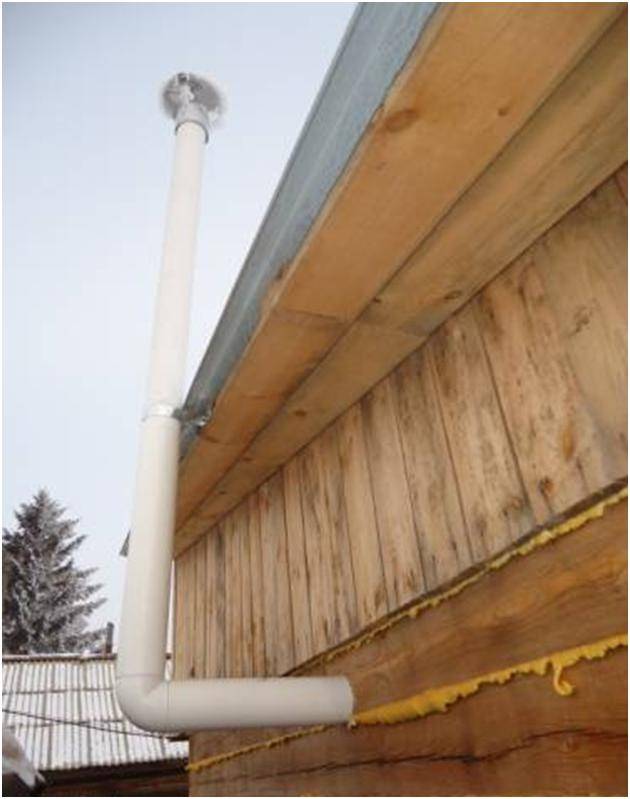

Вытяжка может быть выведена через крышу или сквозь стену под потолком. Первый вариант надежней, но сопряжен с дополнительными сложностями. Приходится пробивать потолок и крышу. По завершении монтажа, отверстие для трубы нужно герметически закрыть. Это спасет проводку от возможных замыканий в результате попадания воды на проводящие элементы. В сарай вода также не должна просачиваться.

Вариант с установкой вытяжной трубы через стену под потолком гораздо удобнее. Нет необходимости герметизации отверстия. Его можно замуровать любым раствором или монтажной пеной. Не нравится в этом варианте монтажа труба, торчащая сбоку стены.

Механическая система отличается от естественного аналога только наличием вентилятора в трубе. Это устройство обходится не так дорого. Маломощные вентиляторы стоят от 1000 рублей и вполне сгодятся для вентиляции сарая. Расход энергии у них также невысок.

Варианты вентиляции

Вентиляционная система может быть искусственной и естественной. Каждая из них имеет свои особенности, преимущества и недостатки.

Естественная

Натуральная циркуляция воздуха подразумевает наличие отверстий в стене или потолке. Соответственно, в виде окон и форточек. Данные элементы принято создавать на этапе строительства свинарника, поэтому они вносятся в схему при планировке.

Если фермер задумался о проникновении свежего потока воздуха после строительства здания, то придется делать дырки в выбранном месте. При этом надо учитывать материал, из которого выстроено помещение, расположение опалубок, стропил и т. д. Но в данном случае самым выигрышным вариантом станет монтаж окошка непосредственно в деревянной двери. Для этого достаточно сделать дырку, установить мини-дверцу и щеколду.

Во многих случаях таких действий недостаточно, так как в помещении должно располагаться 2 выхода – один для поступления воздуха, другой – для выведения аммиачных газов. Если же в свинарнике находится много особей, то и отверстий должно быть более 2-х.

Кроме обычных форточек, можно установить конструкции из металлических или пластиковых труб, которые монтируются в потолочную часть. Воздух проникает естественным образом за счет силы ветра. Поэтому система отличается существенным минусом – при безветренной погоде циркуляция воздуха отсутствует.

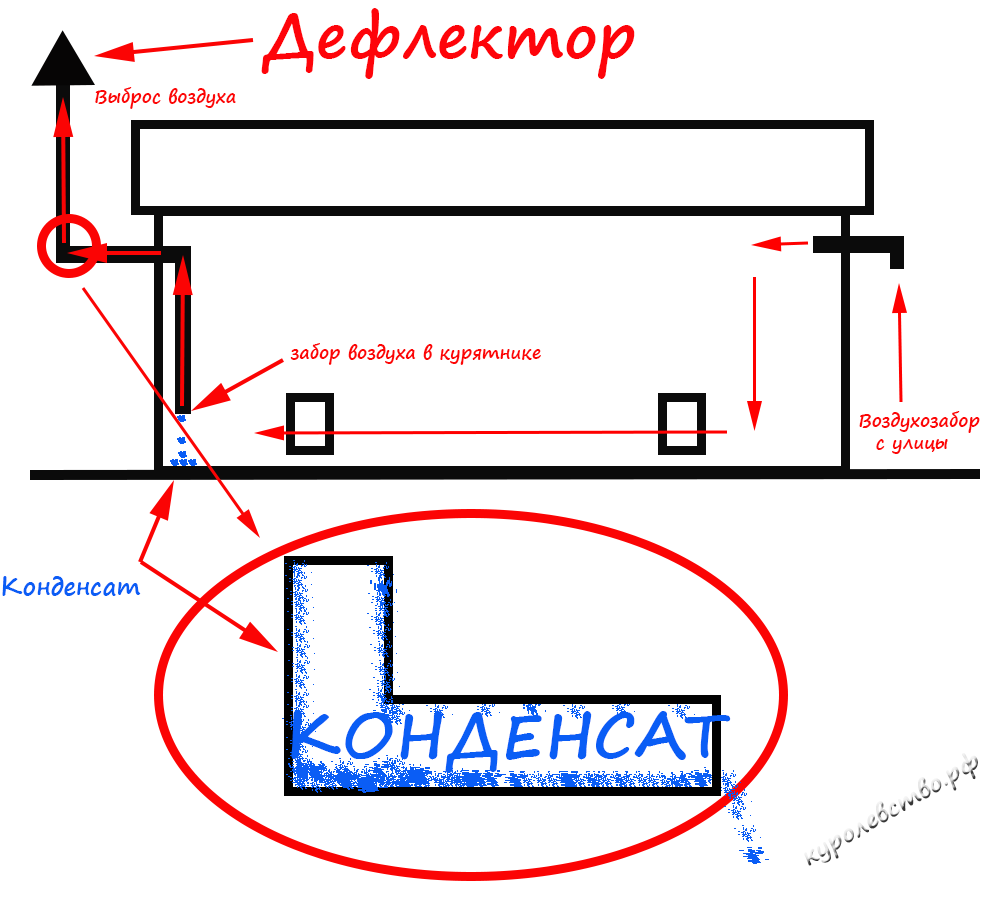

Увидеть, как устроена естественная вентиляция с конденцатоотводом, можно в следующем видео:

Искусственная

Искусственное изделие является творением человеческих рук. В этом случае свежий кислород поступает в свинарник посредством специальных приспособлений, которые работают от электросети. Одним словом, циркуляция воздуха осуществляется принудительно.

На основании этого можно сделать вывод, что никакие погодные условия, наличие ветра и климат не влияют на функциональные возможности вентиляции. Кроме того, современные приборы выпускаются с дополнительными приспособлениями – для прогрева помещения, контроля уровня влажности, очистки воздуха и т. д.

Искусственная вентиляционная конструкция подразумевает расход электроэнергии при её использовании. В то время как естественная циркуляция воздуха обходится потребителям совершенно бесплатно. Но уровень воздухообмена во втором случае гораздо ниже.

Сарай для содержания овец

Выращивание овец на личном подворье в приспособленном сарае возможно при отсутствии в нем сквозняков. Избежать их поможет тамбур, заделка дыр и щелей. Еще один бич для животных – сырость, ведущая к возникновению глистных заболеваний. Душную атмосферу разбавит приток свежего воздуха объемом не менее 8 кубометров каждый час. Его может обеспечить приточно-вытяжная или естественная вентиляция с вытяжкой круглого (квадратного) сечения на коньке крыши. На нижнем конце устанавливается шибер, регулирующий отток воздуха. На верхнем конце трубы насажен дефлектор, возвышающийся на 0,5-0,7 над кровлей.

Решение держать домашнюю птицу и животных в сарае требует организации для них нормальных условий содержания. Выполненная по правилам вентиляция предотвратит падеж скота, повысит численность поголовья, оптимизирует расходы на корм.

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, среднее: 0 из 5)

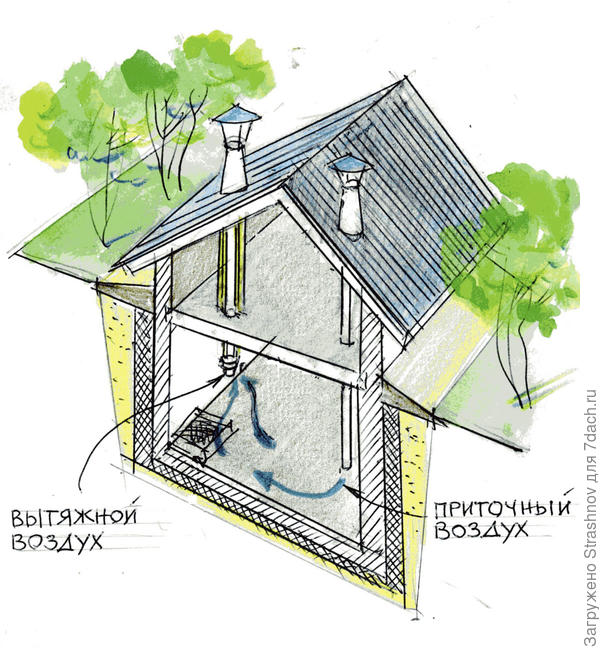

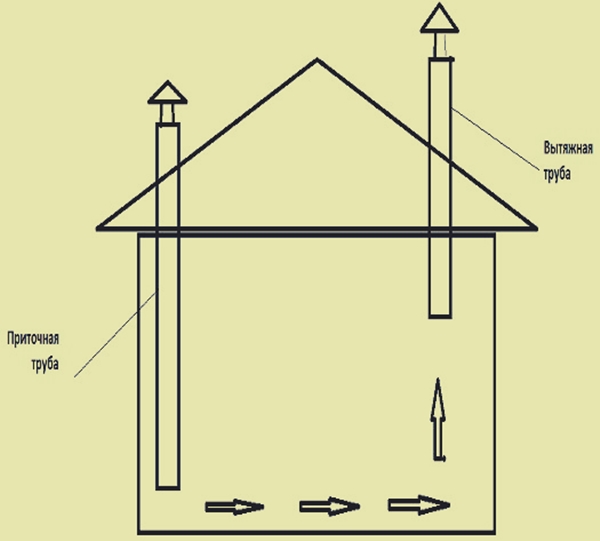

Принцип действия вентиляции

Вентиляция в сарае с животными необходима, чтобы удалять резкие запахи и контролировать влажность Сарай – это помещение, в котором могут храниться разные вещи и продукты питания, содержаться животные и птицы. Качественная система вентиляции позволит удалить неприятные запахи, отвести излишки влаги и создать благоприятные условия для содержания и хранения. Перед тем как сделать правильно вытяжку из хлева, нужно разобраться с ее особенностями и принципом работы.

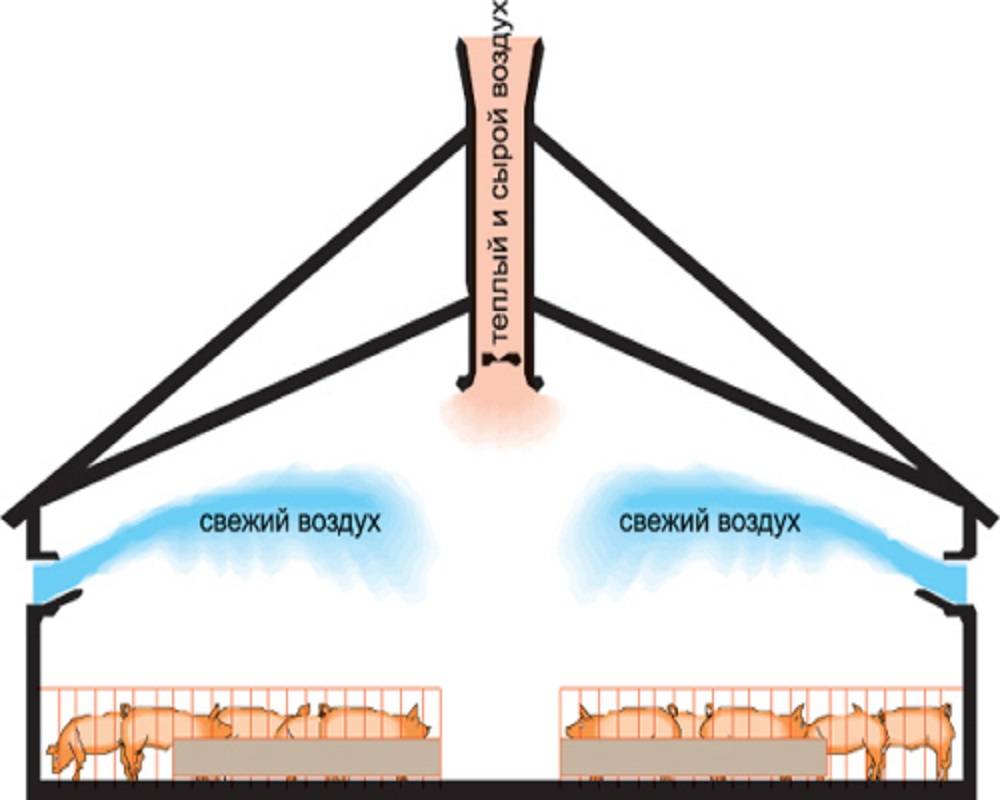

Основной принцип действия вытяжных систем заключается в обмене воздухом:

• Воздушные массы попадают в приточный канал из улицы. Свежий холодный воздух тяжелее, поэтому будет вытеснять теплые отработанные газы наверх.
• В верхней части создается вытяжной канал, через который отводятся застоявшиеся потоки. Они подаются небольшими порциями и выводятся на улицу.

Вытяжные и приточные каналы могут производиться из металлических и пластиковых труб с прямоугольным или круглым сечением. Вентиляция может быть естественной и искусственной.

Естественная вентиляция хорошо работает в ветреную погоду

Достоинства естественной вентиляции:

• Требуется минимум инструментов и оборудования. Это сказывается на экономичности системы.
• Не требуется проведение электричества для работы вентиляторов и вытяжек.
• Экономия места.

К недостаткам можно отнести невозможность регулировки процесса и ослабленную тягу в случае жаркого климата и безветренной погоды. Также она хуже отводит неприятные запахи.

Плюсы принудительной вентиляции:

• Независимость от погодных условий и климата.
• Возможность регулировки процесса. Для этого ставится различная автоматика, измеряющая показатели в режиме реального времени.
• Высокая интенсивность работы.
• Качественное удаление неприятных запахов.

Из минусов выделяют необходимость прокладки труб и проведения электричества в сарай. Это все повлечет дополнительные финансовые расходы. Также потребуется обслуживание системы и периодическая чистка вентиляционных каналов.

Нормы и принципы устройства вентиляции

В нежилом помещении, где будут держать вещи, вентиляционная система должна быть кратной 1. Это означает, что в течение 60 минут воздух в сарае должен полностью поменяться. Вентиляция согласно этой технологии должна иметь производительность, которая превышает объем на 15-30 пунктов. Если внутри будут храниться предметы, которые приходят в непригодность от высокого уровня влажности, кратность циркуляции следует увеличить в полтора или два раза. Подробнее нормы вентиляции склада мы рассмотрели в этом материале.

В случае с небольшими частными хозяйствами, когда в помещении содержатся различные животные – от быков до овец, кратность воздухообмена должна равняться 4. Этот показатель также могут использовать и владельцы мини-ферм, где всего две-три коровы или десять кроликов.

Но для большого количества скота создание оптимальных условий предполагает не только ориентирование на кратность воздухообмена

В этом случае важное значение имеют температура и влажность. Оптимальный уровень влажности – около 80

Определить коэффициент можно с помощью психрометра

Определить коэффициент можно с помощью психрометра.

Уровень показателей будет отличаться для разных животных – к примеру, стандартная температура содержания КРС составляет 8-10 градусов при уровне влажности в 70%. Более детально о вентиляции коровника можно прочесть в другой нашей статье.

Приведенные данные используются в крупных животноводческих комплексах с современными системами вентиляции и отопления. В обычном сарае на дачном участке создать аналогичные условия будет гораздо дороже и сложнее.

Обустройство естественного воздухообмена

Этот вариант можно назвать самым простым и дешевым, но и наименее эффективным. Ведь естественная вентиляция во многом зависит от расположения здания, а также погодных условий.

Обустроить ее можно следующим образом:

• Приток воздуха обеспечивается через щель под дверью или окно. Также вентиляционная система может включать приточный клапан, размещенный в нижней части стены или решетку в двери.
• В качестве вытяжки желательно использовать трубу, выведенную на улицу через крышу или стену под потолком. Наружное отверстие должно располагаться выше конька крыши. Для улучшения тяги сверху на отверстии следует установить дефлектор.

Но естественная схема вентиляции подходит далеко не для всех помещений. В некоторых случаях она только усугубит проблемы.

Нежелательно выбирать этот способ воздухообмена в следующих случаях:

• Если площадь сарая составляет более 30 квадратных метров.
• Вокруг здания расположены более высокие постройки или же растут ветвистые деревья. Вытяжная вентиляция будет плохо работать если участок, на котором расположен хозяйственный двор, находится в низине.
• Отсутствует фундамент или он не гидроизолирован и не утеплен.
• Внутри помещения высокий уровень влажности. При естественной вентиляции влажность будет повышаться во время осадков еще больше.
• На потолке и стенах здания конденсируется влага, а это значит, что решить проблему можно только с помощью внешнего утепления постройки.

Нежелательно также использовать только этот тип вентиляции, если в помещении будут жить животные круглый год или же храниться предметы, которые боятся плесени.

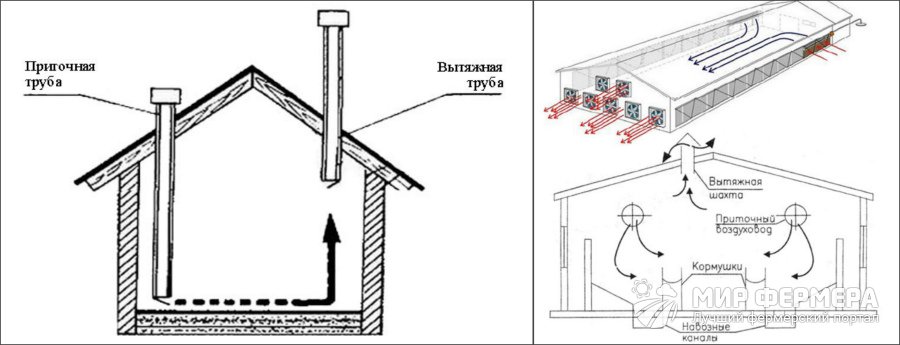

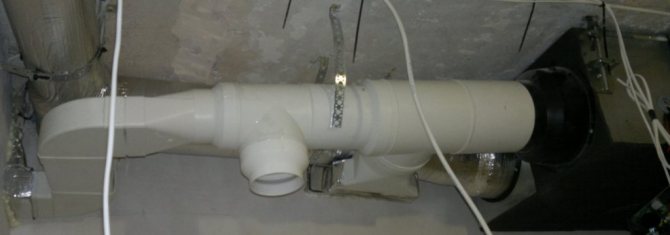

Схема принудительной вентиляции

Механическая система обеспечивает принудительную циркуляцию воздуха независимо от погодных условий.

В сараях небольшой площадью вентиляцию можно обустроить своими руками: на вытяжку монтировать вентилятор, а приток оставить естественным.

В сарае для животных сделать вентиляцию самостоятельно не так уж и сложно:

• Приток обеспечивается через окно или щель под дверью. В нижней части стены можно установить приточный клапан или монтировать решетку в дверь.
• Для выведения воздуха используется труба, которую желательно установить через стену под потолком или крышу. Во внутренней части должен быть размещен канальный вентилятор. Сверху элемент следует прикрыть защитным колпаком.

Самостоятельную установку вытяжной трубы проще всего выполнить следующим образом – вывести трубу через стену под потолком. В таком случае не понадобится герметизация отверстия, проходящего через крышу. Монтировать принудительную вытяжку в небольшом сарае следует напротив притока, то есть на противоположной стенке.

По сути, единственное отличие по сравнению с естественной системой – это установка вентилятора в вытяжную трубу. Для сарая небольшой квадратуры достаточно устройства с небольшой мощностью, цена такого агрегата составит около 5 тысяч рублей. Даже при непрерывной его работе расходы на электроэнергию составят всего пару сотен рублей в месяц.

Приточно-вытяжная система своими руками

Прежде чем сооружать вентиляционную систему, определяются с ее видом, обзаводятся нужным инструментом и стройматериалами.

Приточно-вытяжная система – основательный вариант. Ее принцип – организация притока/вытяжки воздушных масс. Она эффективно работает весной-осенью:

1. Для того чтобы соорудить ее, покупают две трубы. Их диаметр должен составлять 20 см, а длина – 200 см. Первая труба будет отвечать за приток свежего воздуха, а вторая – за его отведение.
2. Первую устанавливают над местом, где курицы редко бывают, а вторую закрепляют над насестом.

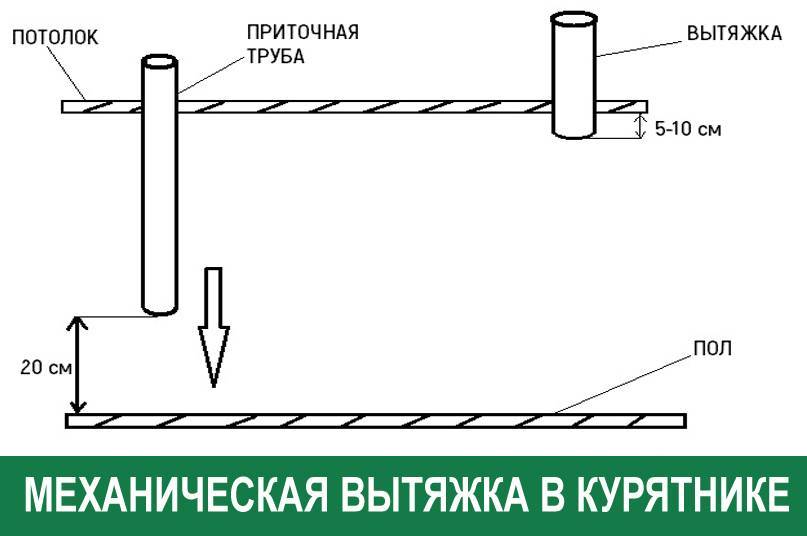

Механическая

ВНИМАНИЕ: Очень редко новички-заводчики делают в курятнике механическую вентиляцию. Она нужна лишь тогда, когда площадь помещения большая и поголовья много

В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него

В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него.

Вентилятор в курятнике включают при необходимости. Для снижения затрат на электроэнергию редко оснащают его датчиком климата для автоматического контроля над влажностью и температурой воздуха.

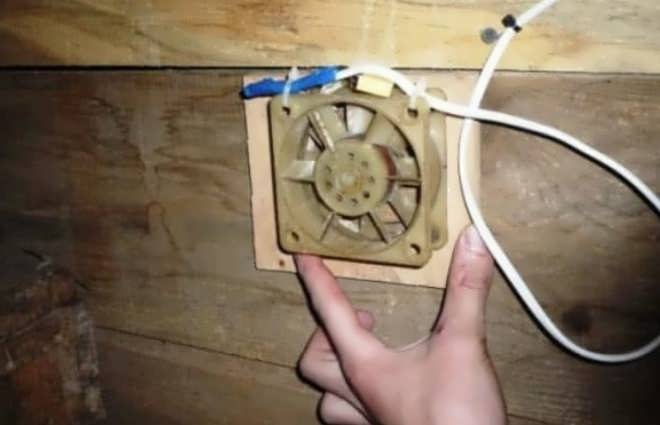

Процесс установки оборудования:

1. Выбор идеального места для устройства окна.
2. После того как сделают окно, покупают обычный или осевой вентилятор.
3. Монтаж вентилятора в форточку. С его установкой справится любой птицевод, обладая минимальными знаниями и навыками.
4. Проверка работы вентилятора. Запуск вручную.
5. Установка, если понадобится, дополнительных датчиков, чтобы следить за влажностью воздуха в помещении. Минус этого действия – появление затрат на электроэнергию.

Смотрите видео об установке механической вентиляции в курятнике:

Естественная конструкция

Если площадь курятника небольшая, то для воздухообмена достаточно обычной вентиляции. Во-первых, она не создаст серьезную брешь в бюджете. Во-вторых, с ее устройством справится даже непрофессионал. Понадобится лишь прорубить форточку в стене или в потолке. При потолочном размещении окна решают проблему с освещением:

1. Для устройства естественной вентиляции сооружают вертикальный канал с квадратным сечением. Его оптимальный диаметр – двадцать на двадцать см.

   Доски – основной материал, который понадобится при строительстве.

2. Внутреннюю область разделяют на 2 части. Верхний выход закрывают, тщательно промазав стенки герметиком и выкрасив их. В нем же делают отверстия.
3. Свежий воздух попадает по продольному отсеку с подветренной стороны, а по второму выводится на улицу.

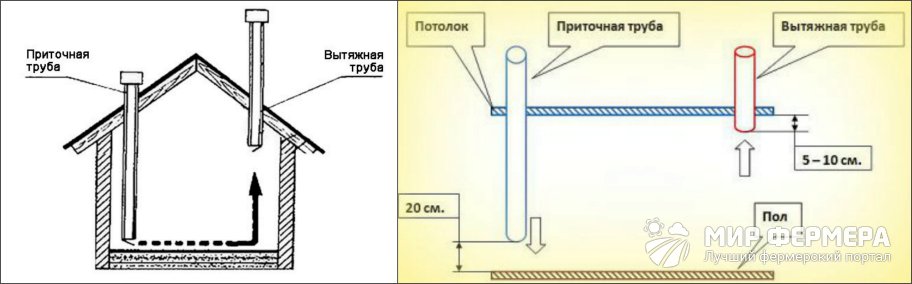

Из пластиковых труб

Хорошо зарекомендовала себя вентиляция из пластиковых труб. Ее используют в небольших по площади помещениях:

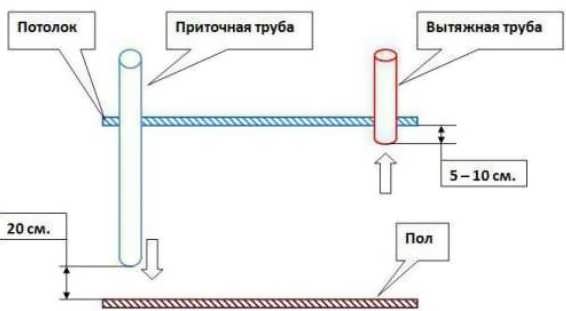

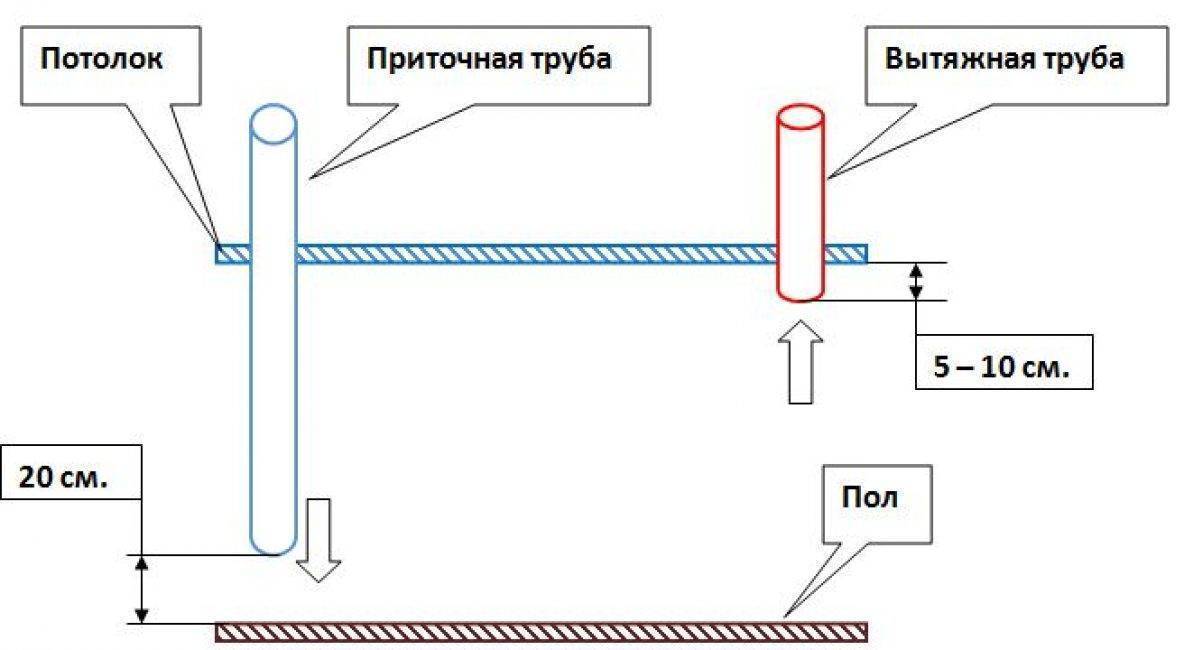

1. Для этого берут 2-метровые трубы с диаметром около двадцати сантиметров.
2. После этого делают отверстия в потолке. Первое должно быть над насестом, а второе – в месте, где куры проводят меньше времени. Диаметр отверстий – такой же, как у труб.
3. Закрепляя трубу над насестами, следят за тем, чтобы она была выше крыши курятника на 1,5 м, а вот во внутреннем помещении достаточно обеспечить ее выведение на 0,3 м.
4. Вторую трубу закрепляют в 0,2 м от пола. Она нужна для обеспечения попадания свежего воздуха внутрь.
5. Труба над насестами отводит теплый воздух с парами аммиака.
6. Над обеими трубами снаружи закрепляют специальные «зонтики» для предупреждения случаев попадания в них снега и капель дождя.

Смотрите видео о вентиляции в курятнике из пластиковых труб:

https://youtube.com/watch?v=GR9KeAcYKMk

О собенности вентсистем для «жилых» и «нежилых» сараев (с животными и без)

Организация вентиляции будет отличаться в зависимости от того, для каких целей вы обустраиваете сарай:

• если это будет хлев для скотины, или птичник;
• если это будет «склад» для имущества.

Монтаж систем для каждого варианта — ниже рассмотрим подробнее.

Для сараев с животными

Ж ивотные и птицы боятся сквозняка, поэтому приток должен поступать не прямо на них (не прямо на насест или стойло) . К примеру, если это коровник или стойло для лошадей — приток должен проходить по центру помещения, а отсеки для скота — располагаться по бокам.

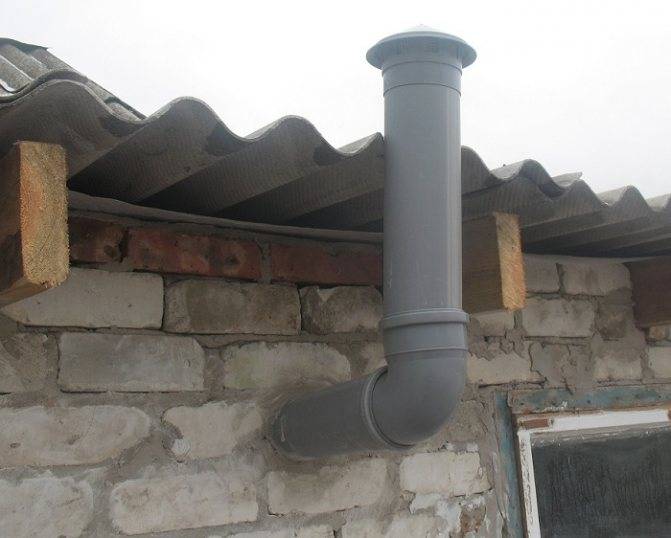

Вывод вентиляционной трубы с козырьком

Вытяжную трубу надо выводить вверх хотя бы на 1-2 метра над крышей, чтобы неприятные запахи не поступали во двор.

Д ля «нежилых» сараев (в которых что-то хранится)

Если в сарае будет что-то храниться — вытяжку можно делать через крышу по центру, либо в стене, противоположной двери. Если это принудительная вытяжка — выводить ее можно просто через стену на улицу (не поднимая трубу над крышей).

Если сарай большой площади, или если сарай прямоугольный, и двери и вытяжка находятся на длинных сторонах прямоугольника — приточных отверстий желательно сделать несколько, чтобы воздух обновлялся по всей площади.
