Как установить бойлер своими руками: Инструкция и пошаговая инструкция

Установка газового оборудования

Естественно, что запрещается производить установку газового бойлера с «нуля». Этим должны заниматься работники газовой службы. Самостоятельно осуществлять замену газового водонагревателя можно, когда представителями газовой службы установлен счетчик.

При монтаже газового водонагревателя производятся следующие работы:

  • размечаются места для отверстий под дюбели;
  • сверлятся отверстия и монтируются крюки;
  • навешивается газовый бойлер;
  • происходит крепление гофры, которая удаляет угарный газ в дымоход;
  • газовая труба соединяется с отверстием, через которое в бойлер попадает газ;
  • осуществляется проверка соединений;
  • к бойлеру подводится вода и проверяется нормальная работа системы.

При установке гофры один ее конец должен плотно стыковаться с элементами дымохода. Другой конец гофры одевается на выходное отверстие водонагревателя. Перед приобретением гофры тщательно делаются все замеры. Ее внутренний диаметр должен совпадать с внешними размерами отверстия бойлера.

Для соединения газовой трубы с входным отверстием используется специальный резиновый шланг. После надежной фиксации шланга все места соединений покрываются мыльным раствором. Открывается кран подачи газа.

Пока газ направляется к бойлеру, нужно внимательно осмотреть места соединений. Если на каком-то участке появились мыльные пузырьки,  то это свидетельствует об утечке газа. С помощью ключа поджимаются гайки на «проблемных» участках. Если утечку не удалось ликвидировать, лучше обратиться к специалистам газовой службы.

После правильного подключения газа к бойлеру нужно подвести к нему воду. Для этого также используются гибкие шланги. Подвод воды к газовому водонагревателю осуществляется в таком же порядке, как подключается электрический бойлер.

Схематично последовательность элементов отображается следующим образом: «труба—переходник—кран—труба—шланг—водонагреватель». Входное отверстие с холодной водой обозначается синим цветом, выходное с горячей — красным. Для увеличения эксплуатационного периода бойлера на трубу, которая подает холодную воду, устанавливается солевой фильтр.

Открываются краны с горячей и холодной водой. Проверяем все соединения. Если есть протечки, их следует устранить с помощью затягивания гаек или использования новой пакли. Подается газ и открывается кран горячей воды. Спустя 20-30 секунд из смесителя должна пойти горячая вода.

Про признаки комфортности проживания

Наличие горячей воды в доме является одним из основных признаков комфортного жилья.

В многоквартирных домах подача горячей воды зачастую является централизованной. Вода разогревается отдельно в котельной и подается во все квартиры.

Однако сейчас такое снабжение водой является экономически неэффективным, к тому же имеет много недостатков в виде возможного отключения подачи горячей воды во время порывов трубопроводов или обслуживающих работ в котельной.

Владельцам же частных домов и такое обеспечение теплой водой не доступно, поэтому проблему с подачей им приходится решать самому.

Выходом является использование автономной подачи горячей воды. В доме устанавливается водонагреватель, который и обеспечивает нагрев.

Данный метод обеспечения горячей водой становится настолько популярен, что владельцы квартир зачастую отказываются от централизованной подачи в пользу автономной.

Водонагреватели обеспечивают жилье горячей водой в нужном количестве, доступна она в любой время, и является это экономически выгодным.

Монтаж накопительного водонагревателя

Бойлеры накопительного типа являются более распространенным оборудованием. Это поясняется тем, что они дешевле стоят и не нуждаются в использовании мощной электропроводки.

Установка бойлера своими руками начинается с разметки места его крепления. Замеряется расстояние между элементами крепления водонагревателя. Оно переносится на стену. Сверлятся 2 отверстия (в зависимости от модели бойлера может понадобиться и 4 отверстия), в них вставляются дюбели и закручиваются крючки. Бойлер навешивается на крючки.

Подключение бойлера к системе водоснабжения осуществляется в зависимости от того, выведены элементы соединения труб с водонагревателем или нет. Если место подключения уже подготовлено, то для соединения труб с входом и выходом оборудования можно воспользоваться гибкими шлангами, которые оснащены уплотнительными прокладками из резины.

Монтаж накопительного водонагревателя предполагает использование клапана, с помощью которого снижается избыточное давление в системе. Рекомендуется воспользоваться тройником, который размещается перед запорным клапаном. С тройником соединяется кран, который предназначен для спуска воды при техническом обслуживании бойлера.

При отсутствии выводов, их нужно сделать. При наличии пластиковых труб врезка соединительных элементов делается максимум 15-20 минут. Если трубы сделаны из металла, то помимо тройников, нужна будет плашка, которая по размерам должна совпадать с диаметром трубы. В некоторых случаях потребуется и переходник соответствующего размера.

Последовательность действий следующая:

  • отключается подача воды;
  • в месте крепления тройника происходит обрезка труб;
  • с помощью плашки нарезается резьба;
  • осуществляется обмотка резьбы паклей;
  • тройники (или переходники) соединяется с трубой;
  • производится монтаж кранов.

Подключив холодную воду, нужно соединить выходное отверстие бойлера с краном, который будет регулировать подачу горячей воды. Подключив водопровод, открываются краны горячей и холодной воды. Ожидается, пока из крана горячей воды не выйдет весь воздух и не начнет течь вода. Сразу на наличие протечек осматриваются все соединения.

После стравливания всего воздуха бойлер подключается к электрической сети. В качестве источника может выступать как розетка, так и отдельный автомат. О нормальной подаче напряжения будет свидетельствовать датчик, который горит на бойлере. Регулировка температуры осуществляется согласно инструкции по эксплуатации оборудования.

Как установить водонагреватель проточного типа

Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.

Подключение проточного водонагревателя к водопроводу

С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).

Как подключить проточный электрический водонагреватель

Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.

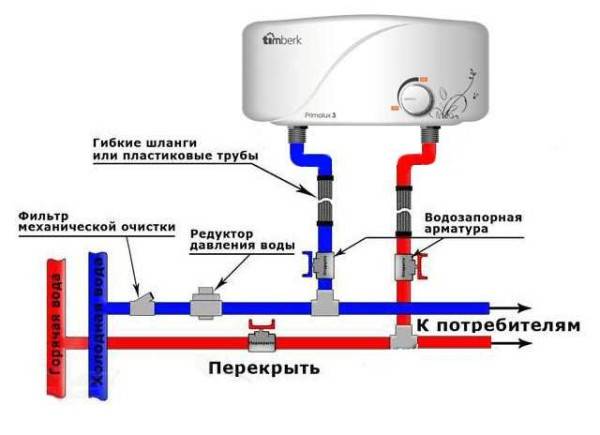

Схема подключения проточного водонагревателя к водопроводу

Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).

Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.

Подключение к электричеству

С электрической частью подключения все также как и с бойлером: выделенная линия, УЗО+автомат. Другие только номиналы и сечение проводов. Номинал при мощности до 5 кВт — 25 А, до 7 кВт — 32 А, от 7 до 9 кВт — 40 А. Сечение жиды медного провода — 4-6 мм (моножила).

Подключение

Требования к установке любого водонагревателя:

  • Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
  • Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
  • Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
  • Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

  1. Шаровой вентиль.
  2. Предохранительный клапан для водонагревателя.
  3. Тройник с подключенным дренажным краном для сброса воды.
  4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

  1. Штуцер для подключения к водонагревателю.
  2. Шаровой вентиль.
  3. Тройник для включения в линию ГВС
  4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

АлюминийСечение провода, мм2Медь
Сила тока, АМощность, кВтСила тока, АМощность, кВт
141,0143,0
151,5153,3
1932194,1
213,52,5214,6
274,64,0275,9
345,76,0347,4
508,3105011

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

1. Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

2. При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

3. Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

4. Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять

Также важно знать, как можно установить розетку в ванной комнате

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

  1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
  2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
  3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

  • обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
  • предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

  1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
  2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
  3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
  4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

  1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
  2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
  3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

  1. Металлическую трубу нужно тщательно зачистить от старой краски.
  2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
  3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Как подключить водонагреватель: подготовка

Свою работу стоит начать с подбора нужных инструментов и материалов. Их набор разнится в зависимости от используемых труб.

Обязательно перед началом работ обзаведитесь следующими инструментами:

  • трубы;
  • вентили, тройники, уголки;
  • шаровой кран;
  • набор ключей;
  • разводной или газовый ключ;
  • труборез или паяльная станция (в зависимости от используемого типа труб).

Проще всего работать с металлопластиковыми трубами, которые можно резать даже обычным ножом. Чтобы врезаться в такой трубопровод, достаточно отрезать кусок трубы и установить тройник. Никаких паяльников или специального оборудования не нужно. Наиболее сложный – металлический водопровод. Отрезать трубы из металла сложно, также понадобится хомут, чтобы сделать ответвление для бойлера.

Последовательность действий

Сразу стоит упомянуть, что приведенная ниже последовательность запуска верна как для проточных, так и для накопительных нагревателей. Пара нюансов – в случае с первым типом не придется ждать заполнения бака водой, и закрывать кран во 2-м пункте.

  1. Начать следует с отключения подачи горячей воды, которая поступает из городской системы снабжения. Если пропустить этот шаг нагретая бойлером вода будет уходить в общий стояк, невзирая на обратный клапан.
  2. Открываем кран с горячей водой. Ждем, пока с труб стечет оставшаяся в них жидкость. Закрываем кран.

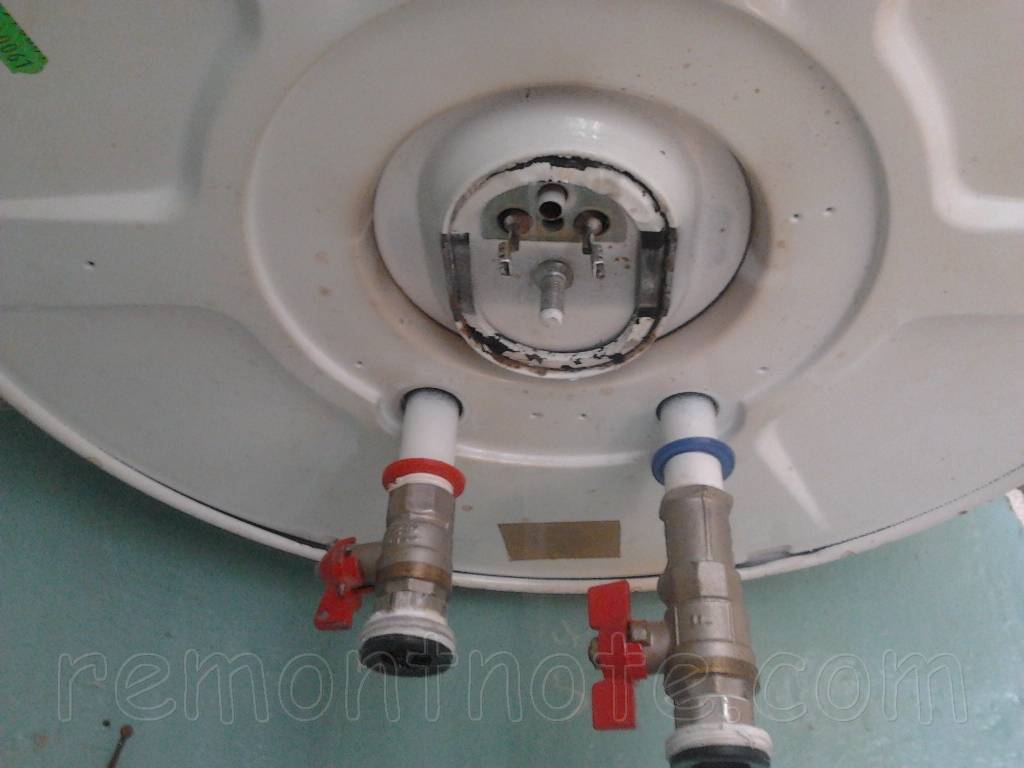

  3. Ко дну бойлера подходят две трубы. Одна, отмеченная синим кольцом, – подводная, другая, с красным маркером, служит для подачи в трубы горячей воды.
  4. Открываем вентиль на подводной трубе. Вода начинает поступать в накопитель аппарата.
  5. Далее, раскручиваем второй вентиль на бойлере. Позволяя водичке, выходить в трубы.
  6. На смесителе открываем горячую воду. Ждем, пока из системы выйдет воздух, и потечет ровная струя воды. Перекрываем воду.
  7. Подключаем нагреватель к электрической сети и выставляем нужный температурный режим.

В доме, где нет горячего водоснабжения, первый шаг необходимо пропустить. Последующие включения нагревателя будут, происходит по той же схеме. Единственное отличие в 6-м пункте. Тогда из бака нагревателя начнет выходить не воздух, а застоявшаяся вода.

Выбор режима нагрева

Выставляем режим нагрева. Главное, в этом вопросе выставлять температуру воды, комфортную для пользователя. Однако, приведем несколько советов, выполнение которых, позволит существенно продлить срок службы прибора. Тем самым сэкономить на будущих ремонтах.

  • Как можно реже выставляйте температуру 30–40 градусов. В таких условиях, внутри накопительного бака, будут быстро развиваться бактерии. Это приведет к появлению неприятного запаха плесени. Стенки покроются грибком, который трудно вывести.
  • Оптимальный режим работы, 55–60 градусов. В таком диапазоне температур на нагревательном тэне будет образовываться меньше накипи. Снизится риск появления плесени. Он комфортен для человеческой кожи.
  • Один раз в неделю на бойлере необходимо выставлять 90 градусов. Выжидать пару часов, и возвращать прежний режим. Это делается для полного уничтожения бактерий в накопительном бачке.
  • Некоторые приборы обладают экономичным режимом работы. Нагреватель в этом случае не потреблять меньше электроэнергии. Будут выставлены настройки, как в пункте 2 и речь идет о снижении риска поломки.
  • В случае нагревателя, проточного типа, регулировка температуры производится также напором воды.

Кратко о принципе работы накопителя

Для правильного монтажа и подключения водонагревателя к инженерным сетям нужно знать устройство и принцип действия аппарата. Конструкция и схема работы выглядит так:

  1. Основная емкость — нержавеющая либо стальная эмалированная — заполняется холодной водой через патрубок, выходящий в нижнюю зону бака.
  2. При заполнении воздух полностью вытесняется в систему ГВС через заборную трубку горячей воды, расположенную в верхней зоне резервуара.

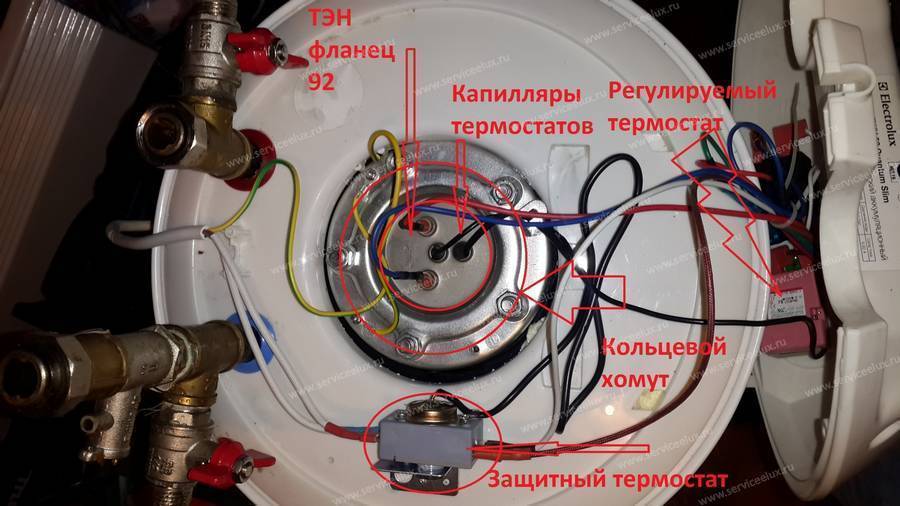

  3. После включения бойлера вода греется трубчатым электронагревателем (сокращенно — ТЭН), встроенным в дно бака.
  4. На одной площадке с ТЭНом установлен блок автоматики — погружной температурный датчик и термостат. Когда температура емкости достигает заданного порога, автоматика обесточивает ТЭН. После охлаждения воды на 3-5 °C термостат снова включает нагрев.
    Схема электронагревательного бака в разрезе
  5. На входе из водопровода ставится группа безопасности бойлера. Деталь состоит из предохранительного и обратного клапана, функции — сбрасывать лишнее давление от расширения нагретой жидкости и не давать воде уходить из резервуара назад в трубу.
  6. Рядом с ТЭНом располагается магниевый анод, предохраняющий металл бака от электрохимической коррозии. Снаружи емкость изолирована слоем полиуретана, потом закрыта декоративным кожухом, как показано на схеме в разрезе.

Устройство бойлеров вертикального и горизонтального типа идентично — заборная трубка находится вверху, подающая — внизу. Отсюда возникает главная проблема обслуживания любого накопительного водонагревателя — слить воду через кран невозможно. Вопрос решается разными способами в зависимости от схемы обвязки, которые мы рассмотрим далее.
