Вытяжка над газовой плитой: виды, требования и порядок монтажа

Подключение устройства с угольным фильтром

Монтаж центробежного варианта не займёт много времени. Все работы сводятся к тому, чтобы повесить устройство строго горизонтально над плитой.

Выбирается нужная высота, делается разметка. При помощи перфоратора проделываются отверстия для крепежа. Прибор надёжно фиксируется дюбелями или анкерами к стене.

Заключающий этап – подключение электрической части. Для большей безопасности, используется отдельный автомат и розетка с заземлением.

Вот и всё, что нужно знать тому, кто решил самостоятельно монтировать вытяжку над газовой плитой. Не доверяйте «специалистам», советующим выводить каналы в шахту здания. Подобная недобросовестность может пройти в случае с электрическими плитами (там никто не проверяет), но не с газом!

Виды и своеобразие вытяжных устройств

Принцип работы

Все изделия, представленные в настоящее время на рынке, по принципу работы можно разделить на два больших класса: циркуляционные и вытяжные.

Циркуляционные

Циркуляционные агрегаты обеспечивают фильтрацию кухонного воздуха через встроенную систему многоступенчатых фильтров. После этого очищенный воздух возвращается в кухню.

Как правило, они состоят из фильтра-сепаратора, задерживающего крупные частицы, и угольного фильтра, абсорбирующего запахи.

Загрязненный воздух над плитой затягивается вентилятором в вытяжку, проходит через систему фильтров и оказывается опять в помещении.

Эффективность и производительность таких систем небольшая. Их рекомендуется применять лишь в случаях, когда нет возможности обеспечить подключение вытяжки к системе вентиляции.

Вытяжные

Вытяжные конструкции обеспечивают отведение загрязненного воздуха из помещения через вентиляционный канал здания.

В приборах данного типа обязательно должны применяться механические жироулавливающие фильтры-сетки, для предотвращения «зарастания» вентиляционного канала.

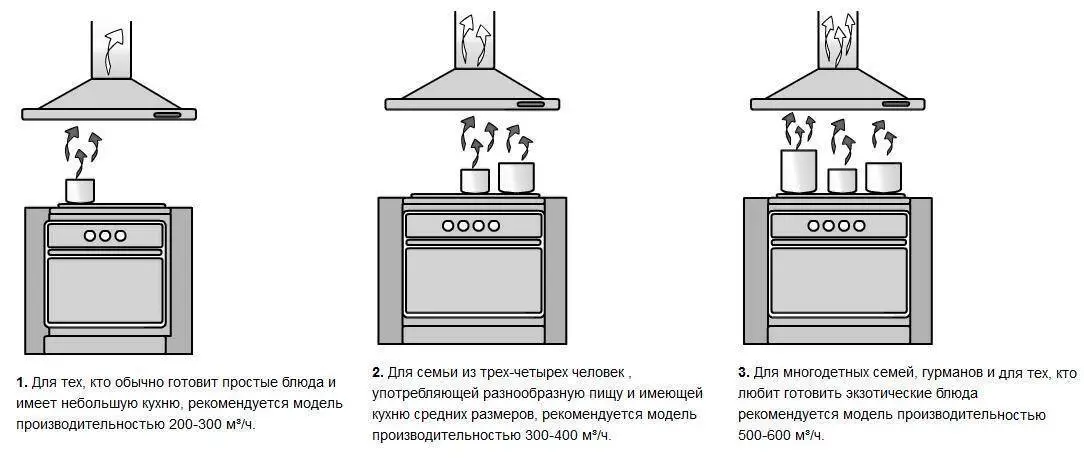

Перед выбором модели необходимо произвести расчет необходимой мощности вытяжного зонта.

Как правило, многие современные модели универсальны. Они могут работать как в циркуляционном, так и в вытяжном режиме, в зависимости от способа подключения.

Конструкция

По типу конструкции вытяжки подразделяются на следующие виды.

• С плоской поверхностью.
• Куполообразные.
• Наклонные.
• Встраиваемые.

Устройства с плоской поверхностью

Наиболее простой и бюджетный тип вытяжных устройств, характеризующийся компактными размерами и низкой ценой.

Эти модели способны наиболее эффективно работать автономно в циркуляционном режиме, благодаря встроенным внутрь фильтрам.

К недостаткам данных устройств относится необходимость регулярной очистки и замены фильтрующих элементов

. В большинстве случаев технике недостаточно эстетически привлекательный внешний вид. Данные недостатки отчасти компенсируются относительно низкой стоимостью изделия.

Купольные

Еще один вид устройств, получивший широкое распространение на наших кухнях.

Основной режим работы приборов данного типа – вытяжной. Они захватывают поднимающийся вверх горячий воздух, который насыщен водяными парами и частицами жира. А затем удаляют его из помещения через вентиляционный канал.

Эффективная работа данных моделей зависит от правильной установки. В этом случае она обеспечивается даже в пассивном режиме, без включения встроенного вентилятора.

В некоторых моделях вытяжных зонтов предусмотрена возможность установки угольных фильтров для обеспечения работы в циркуляционном режиме с пониженной эффективностью.

Наклонные

Устройства с наклонной поверхностью являются разновидностью купольных вытяжных устройств.

Считаются наиболее эстетически совершенными и современными. Данные устройства сочетают в себе привлекательный внешний вид, прекрасную эргономику рабочего места и высокую эффективность.

Основным недостатком данных устройств является относительно высокая стоимость.

Встраиваемые

Основное отличие этих моделей от перечисленных выше в том, что сама конструкция и воздуховоды скрыты от глаз в настенном шкафу.

Типы применяемых труб

Основа гофрированных труб состоит из металлических колец, обтянутых несколькими слоями алюминиевой фольги. Такие вентиляционные материалы имеют свои положительные характеристики: невысокая стоимость, удобны в монтаже, сложенные в «гармошку» могут вытягиваться, увеличивая длину во много раз, выносят температуру нагрева до +250 градусов, при необходимости быстро наращиваются при помощи металлического скотча.

Однако при неполной растяжке гофрированной трубы появляется шум во время работы системы. Причина заключается в неровностях внутренней стенки. Они препятствуют свободному прохождению воздушного потока.

Пластиковые вытяжные воздуховоды имеют свои достоинства:

• Небольшой вес не создаёт впечатления загроможденности кухонного помещения, несложен в сборке, исключающей опоры и крепёж.
• Изготовленная конструкция характеризуется прочностью и высокой степенью герметичности.
• Легко собираются фасонные и линейные элементы.
• Аккуратность и эстетичность собранных конструкций.
• Хорошая звукоизоляция.
• Материал изготовления — полипропилен, полиуретан, ПВХ — не поддаётся коррозии, экологически чист.
• Гладкая внутренняя поверхность труб не позволяет скапливаться жиру и грязи.
• Долгий срок службы.

Обычно пластиковые трубы имеют круглое сечение, но могут быть и прямоугольной формы. Их легко прокладывать у самой стены, поэтому они хорошо вписываются в кухонный интерьер.

Требования к установке

Чтобы обеспечить эффективную и безопасную работу аппарата, необходимо придерживаться ряда стандартных требований к монтажу. Размеры газовой плиты и отверстия для забора воздуха должны быть одинаковыми. В этом случае будет обеспечиваться максимально эффективное выведение загрязнённого воздуха.

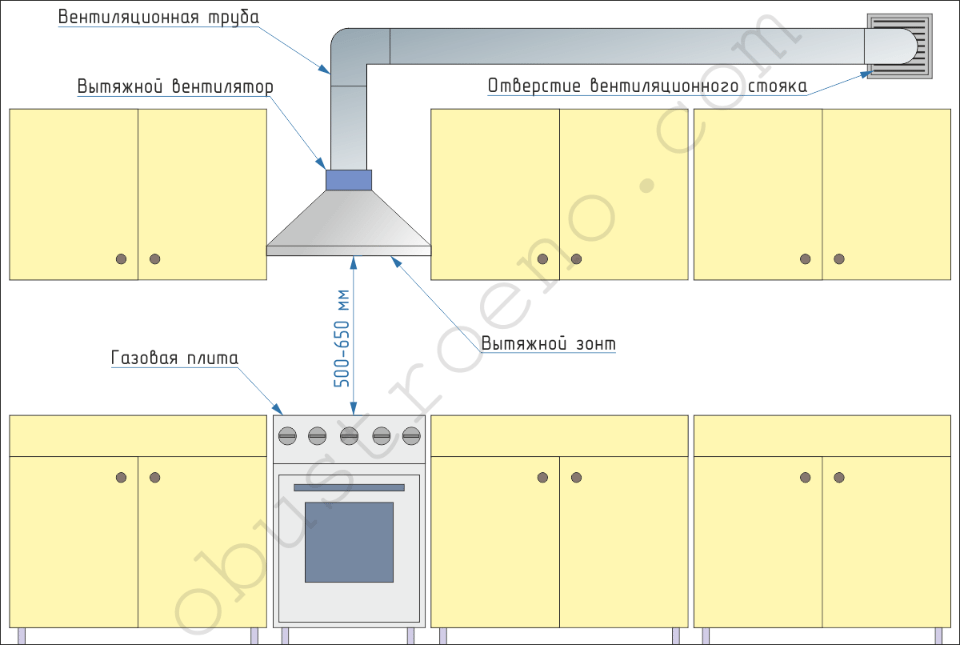

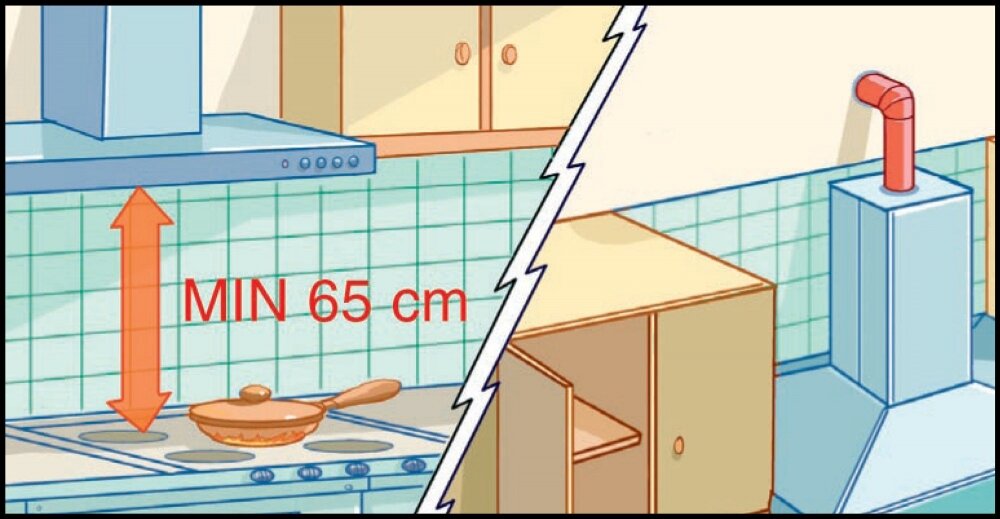

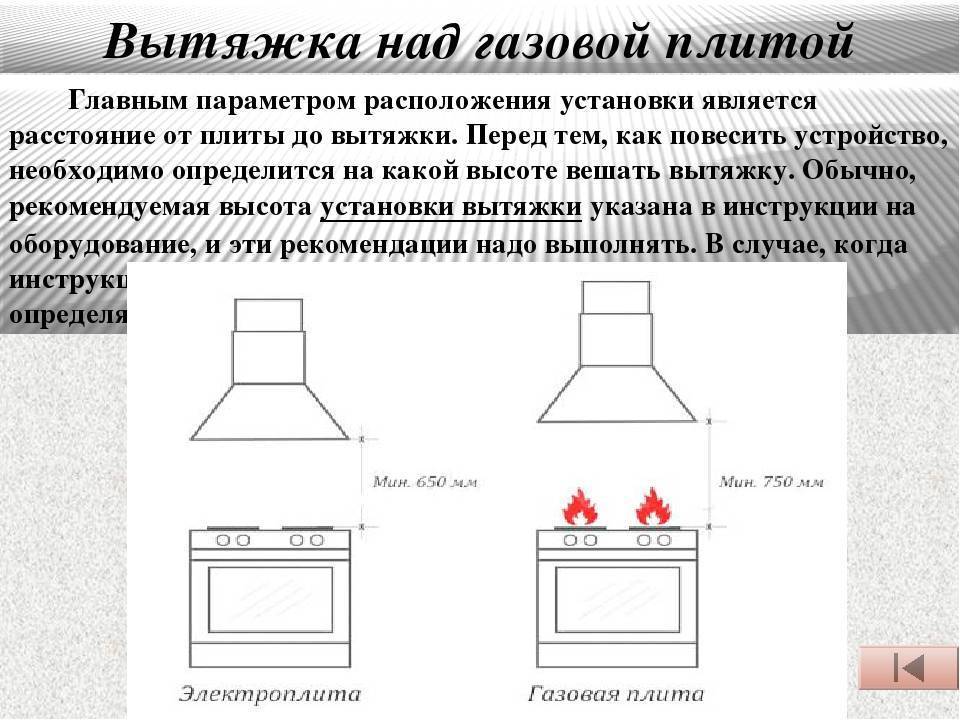

Минимальная высота для монтажа устройства над плиткой составляет от 50 до 60 см. Оптимальный вариант — от 75 до 80 см. Если установить устройство ниже, то плитой будет неудобно пользоваться, а также возможен перегрев устройства.

Для частного дома лучше всего использовать вытяжку с подключением к отдельному вентиляционному выходу.

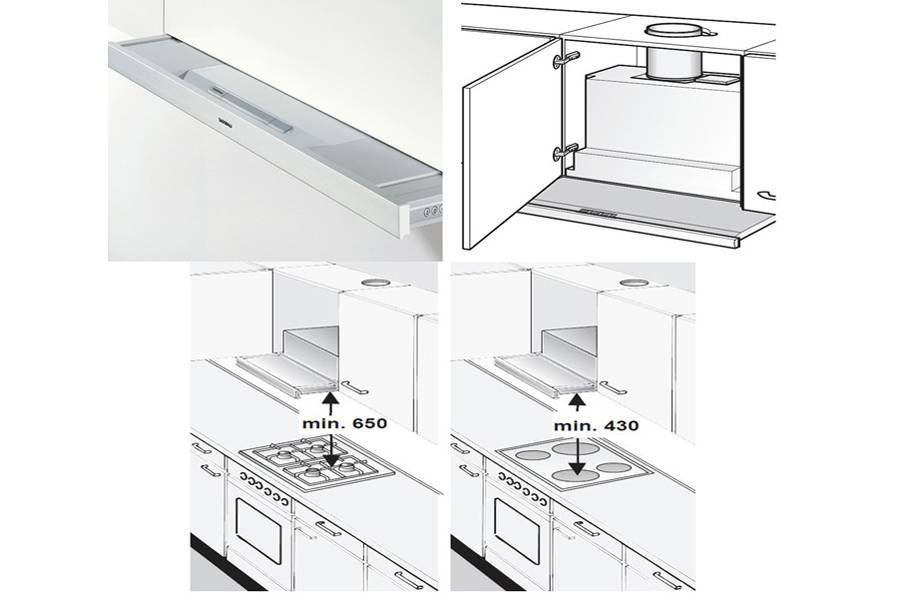

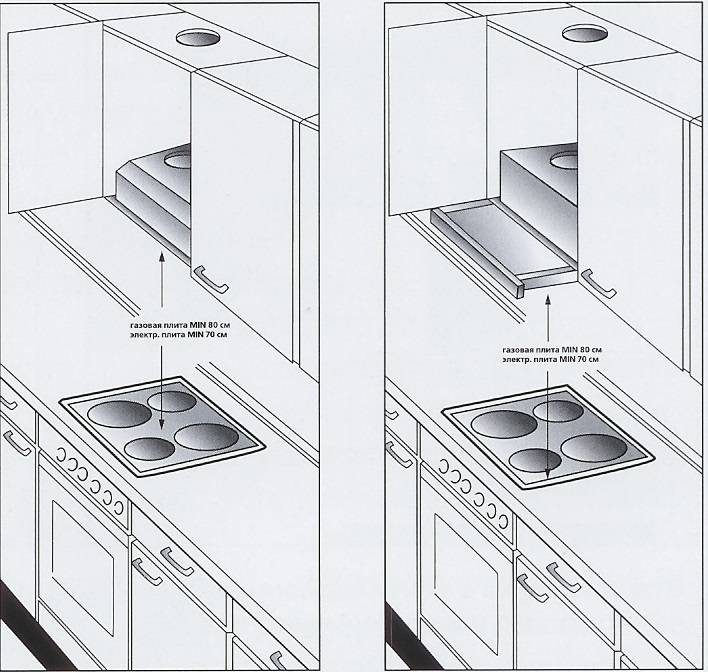

Установка прибора в шкаф

По схеме, которая находится в инструкции к вытяжке, можно определиться с расположением крепёжных запчастей и отверстий. Перед установкой оборудования следует также подготовить необходимый инструмент.

Выполняя монтаж встраиваемой вытяжки в шкаф, можно выбрать любой из способов:

1. Изготовление мебельного атрибута под заказ. Только придётся вырезать в полках отверстия, соответствующие диаметру трубопровода.
2. Сделать шкаф самостоятельно, ориентируясь на размеры прибора.
3. Переоборудовать имеющуюся мебель.

Встраиваемая вытяжка почти полностью скрывается в подготовленном для неё шкафчике. Закрепляется она при помощи шурупов. Предварительно в полках необходимо сделать отверстия под вентиляционный трубопровод. Эта процедура выполняется, когда вытяжка уже приобретена, так как выход может располагаться по-разному, в зависимости от модели.

Для удобства монтажа подвесной шкафчик лучше снять. Затем примерить вытяжку, сделать разметку на нижней полке в месте выхода воздуха и вырезать отверстие, диаметр которого должен быть немного больше сечения трубопровода. Выполнять вырез при помощи электролобзика или пилки с мелкими зубьями, также произвести прорезы в других полках. Отверстия могут быть круглой или прямоугольной формы — это зависит от выбранного вентиляционного отвода.

После установки всех полок на свои места, шкаф повесить и тщательно закрепить. В него устанавливается, а затем прикручивается шурупами вытяжное устройство через отверстия в корпусе. Дальше идёт процесс подключения трубопровода. Его следует вводить через верх шкафа в предварительно подготовленное отверстие и соединить с выходом вытяжки. Соединения в обязательном порядке обрабатываются специальным клеем и закрепляются при помощи хомутов.

Высота от плиты до вытяжки наклонной и горизонтальной

Прежде, чем понять, на каком расстоянии от плиты устанавливать вытяжку, необходимо рассмотреть основные типы вытяжных устройств, что является главным фактором при расчете расстояния.

Что касается режима эксплуатации, выделяют следующие три типа, которые имеют свои особенности:

1. Рециркуляционная — вытяжка, которая всасывает воздух с помощью вентиляторов, пропускает его через угольный и жироулавливающий фильтры и возвращает уже свежий воздух обратно в кухню;
2. Проточная — вытяжка, которая всасывает отработанный воздух, прогоняет его через жироулавливающий фильтр и направляет за пределы дома с помощью вентиляционных каналов;
3. Комбинированная — универсальный вариант, режим которого можно переключать с помощью панели управления.

По своей форме выделяют следующие разновидности вытяжек:

• Встраиваемая (устанавливается в шкаф или другой объект);
• Островная (используется на больших кухнях);
• Подвесная (плоская вытяжка, которая устанавливается над плитой);
• Выдвижная (разновидность встраиваемого типа).

Важный критерий: по форме воздухоприемника вытяжки делятся на следующие разновидности:

1. Наклонные;
2. Горизонтальные.

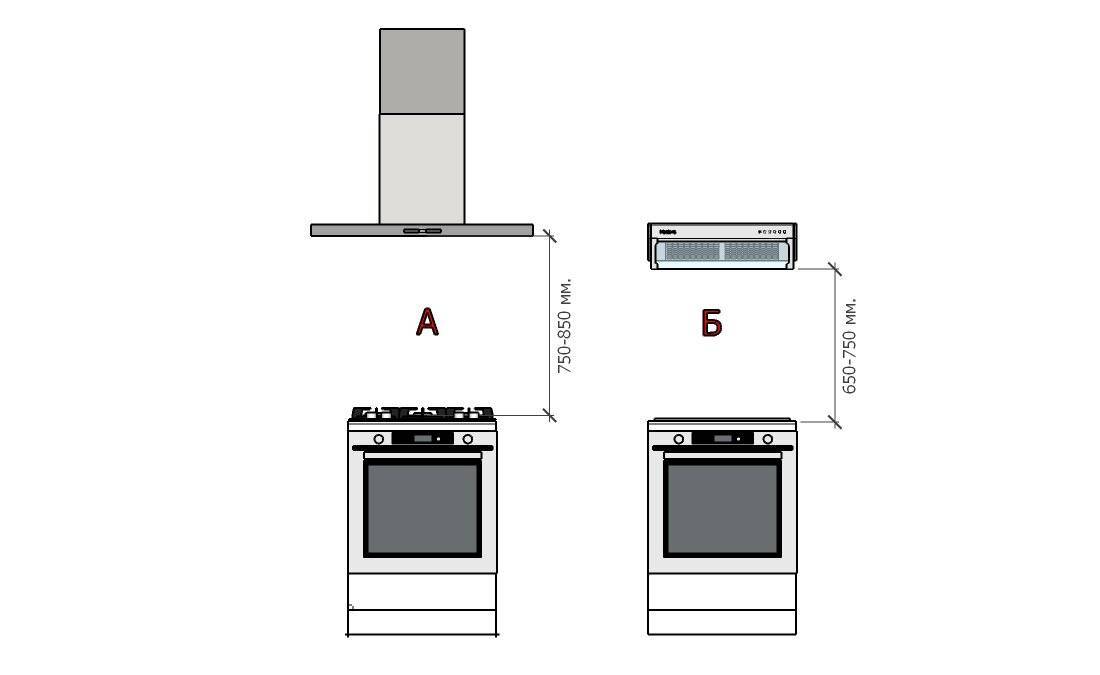

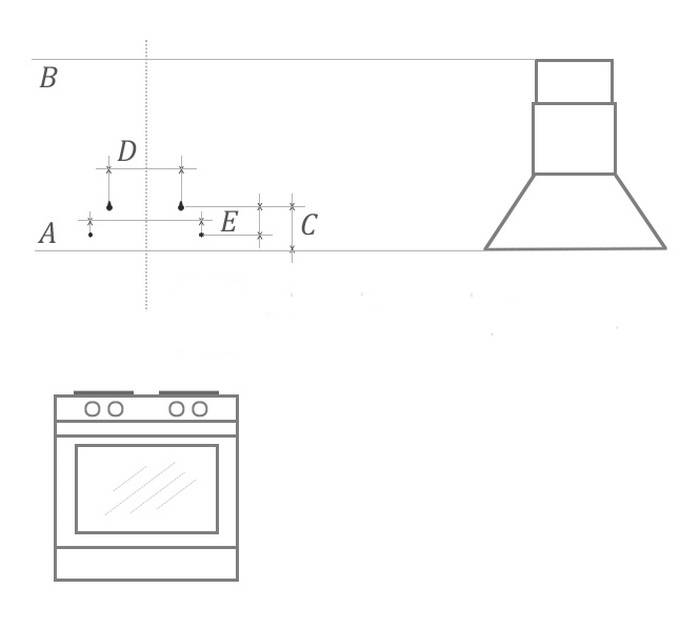

Подбирая высоту установки вытяжки над плитой, необходимо помнить, что важно учитывать габариты и формы каждого типа устройств для монтажа оборудования строго над варочной поверхностью. Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой

Выглядят они следующим образом:

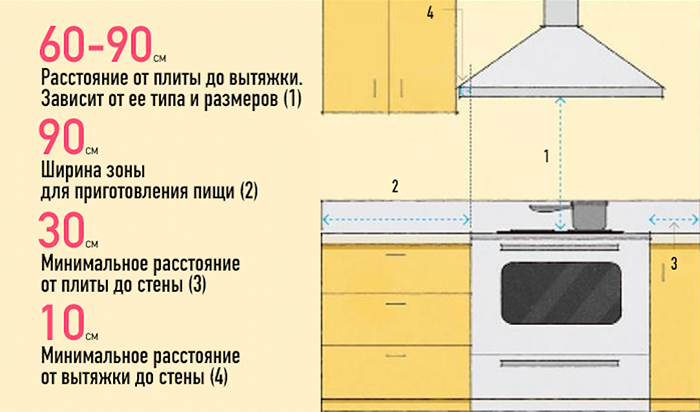

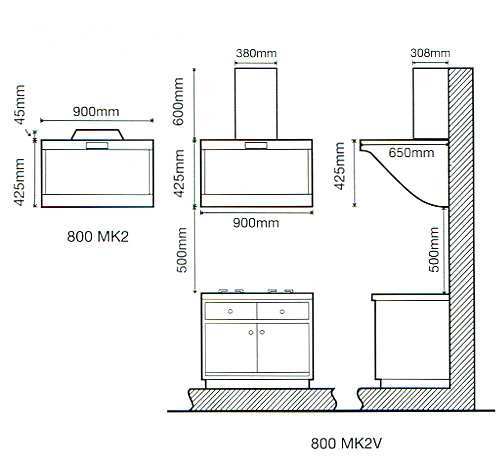

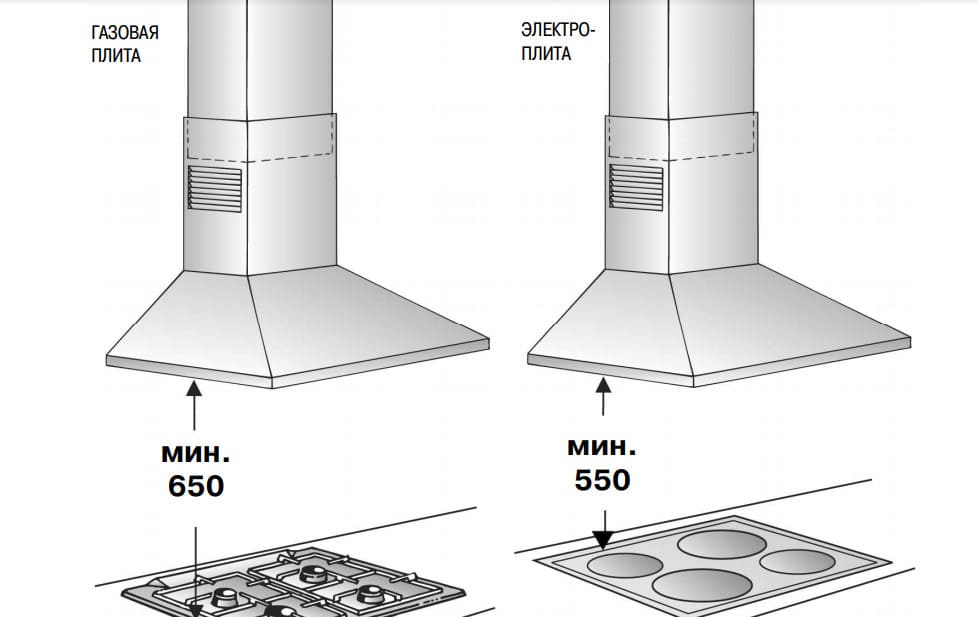

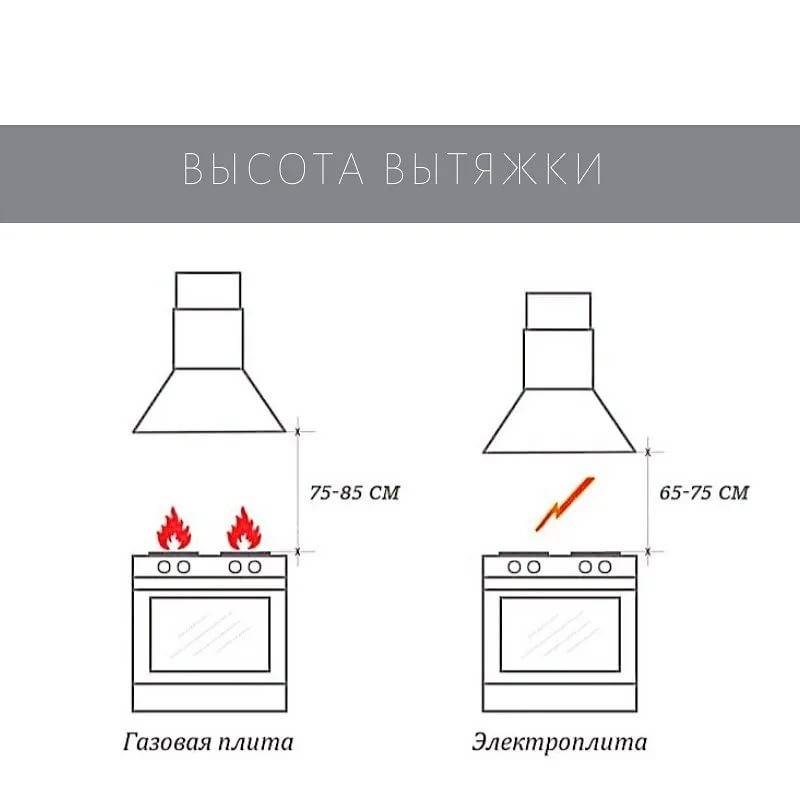

Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой. Выглядят они следующим образом:

• Горизонтальную вытяжку лучше всего размещать на расстоянии 80 см;
• Наклонную вытяжку лучше всего устанавливать на расстоянии 60 см;

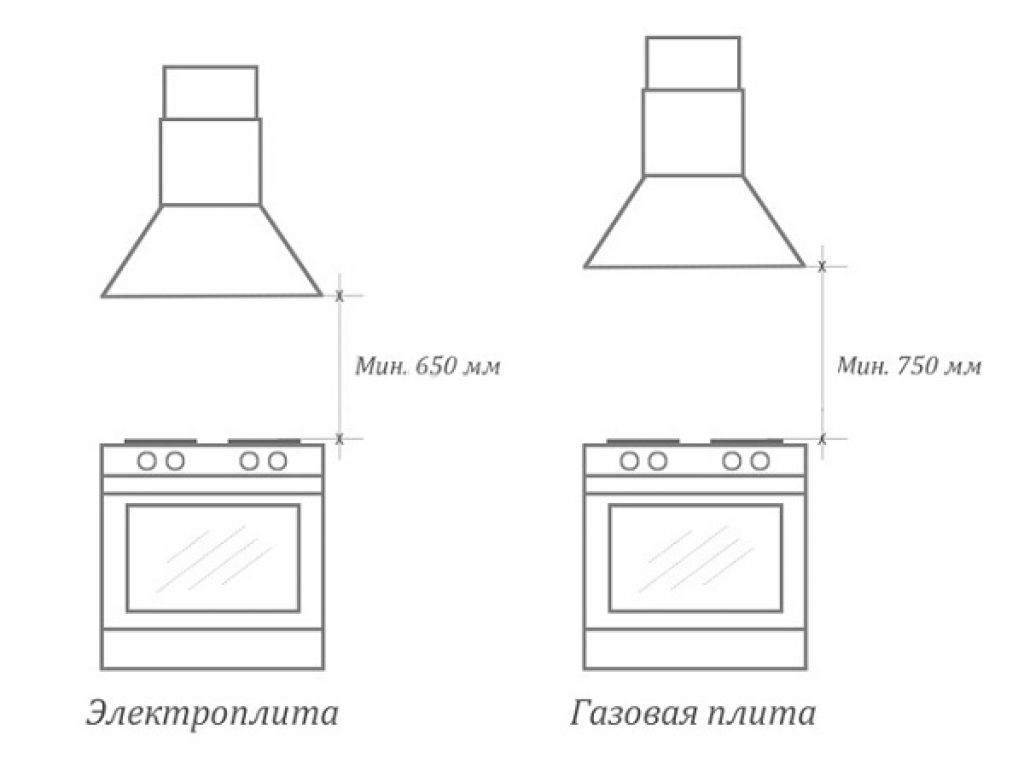

• Если прямая вытяжка над электрической плитой, то расстояние — 70 см, наклонная — 50 см.

Важно отметить, что показатели рассчитаны на среднестатистическую кухню со средним ростом человека, поэтому необходимо индивидуально рассчитать высоту, чтобы не испытывать неудобств во время приготовления пищи

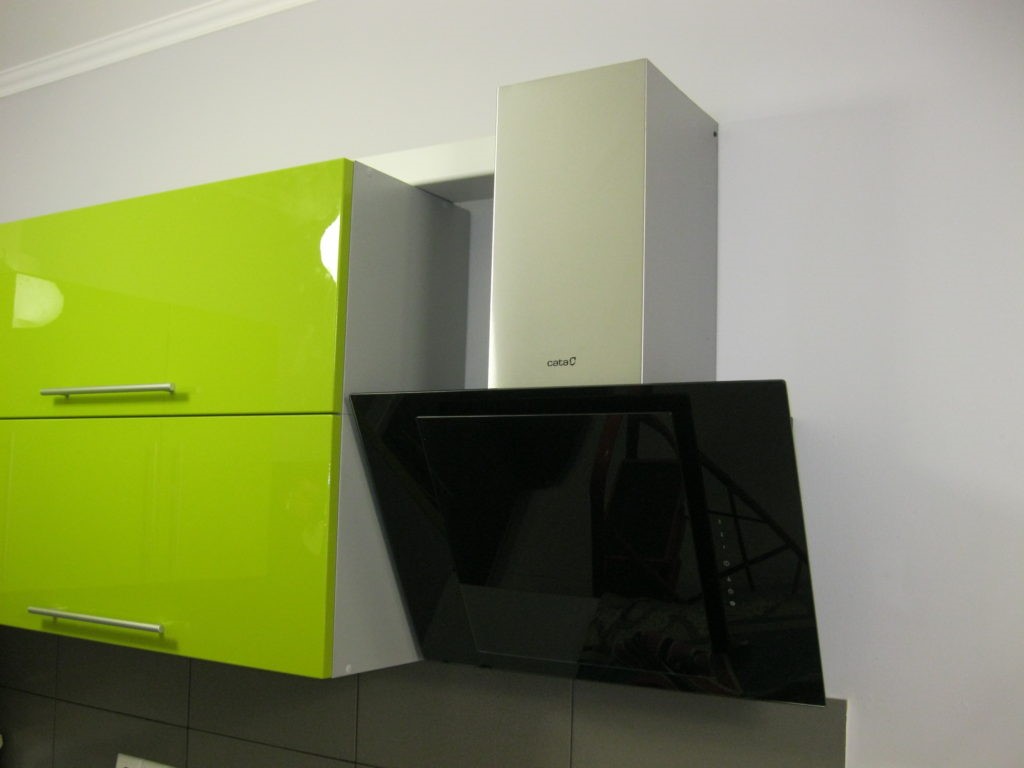

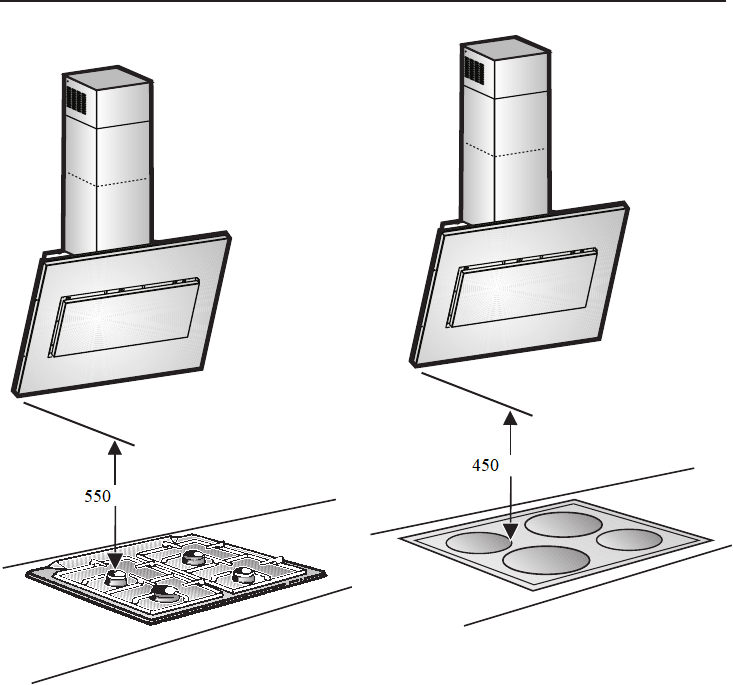

Наклонные вытяжки

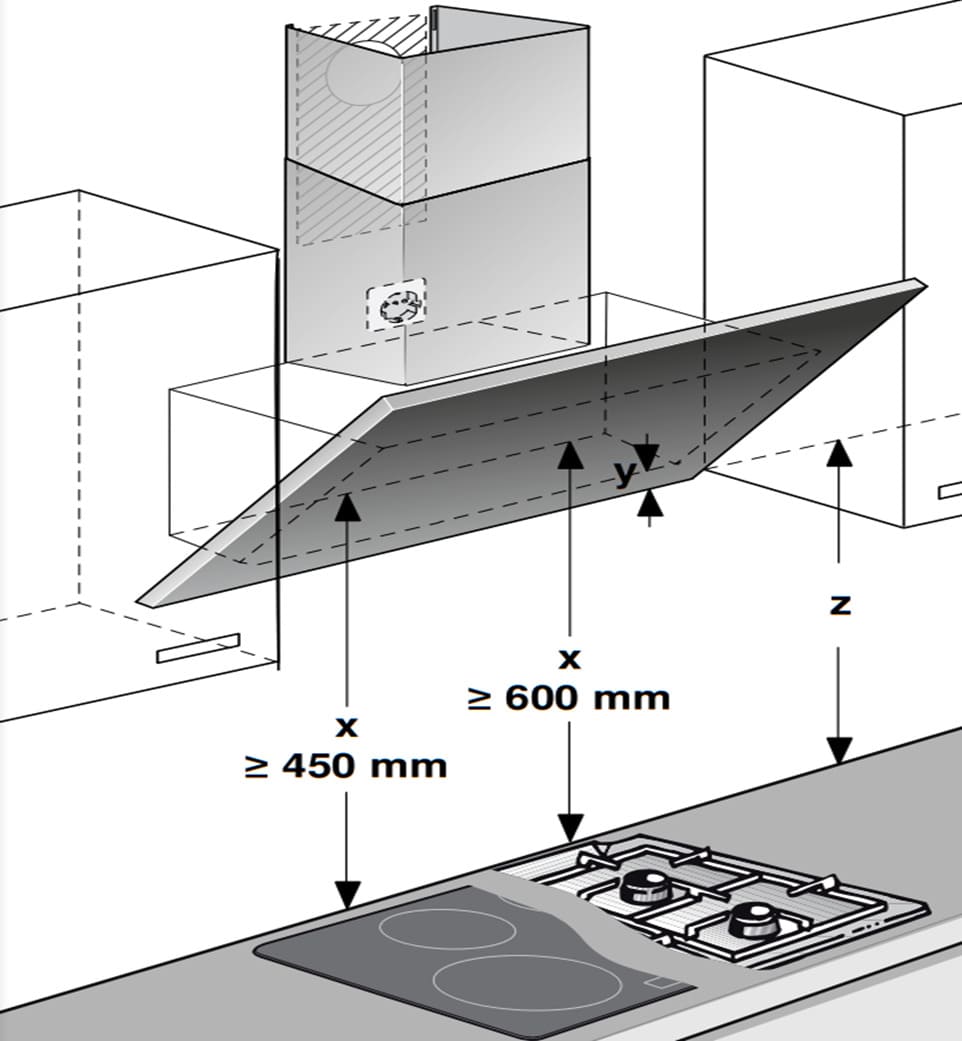

Итак, на какой высоте вешают вытяжки наклонного типа? Особенность конструкции таких вытяжных устройств говорит сама за себя: воздух поглощается вентиляторами, которые расположены в верхней части корпуса. Соответственно, устанавливать оборудование необходимо ниже, чем горизонтальный тип.

Производителя рекомендуют вешать вытяжное устройство над плитой на расстоянии 60 см. Это оптимальный показатель, который позволит максимально использовать потенциал устройства. Также, на таком расстоянии корпус не будет мешать человеку во время приготовления пищи.

Наклонный принцип строения корпуса очень удобен, ведь пользователь получает больше возможностей, чтобы демонтировать фильтр для его последующей очистки или замены.

Также, наклонные вытяжки обладают минимальным риском возгорания. Огонь поднимается строго вверх, поэтому контакт с устройством будет минимальным.

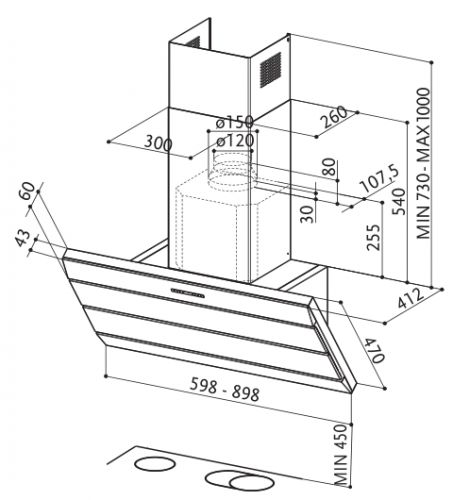

Если выбор пал на встраиваемую вытяжку наклонного типа, то важно учесть высоту от плиты до монтажа кухонной стенки, поэтому лучше всего заранее разработать план комплектации кухонного помещения

Горизонтальные приборы

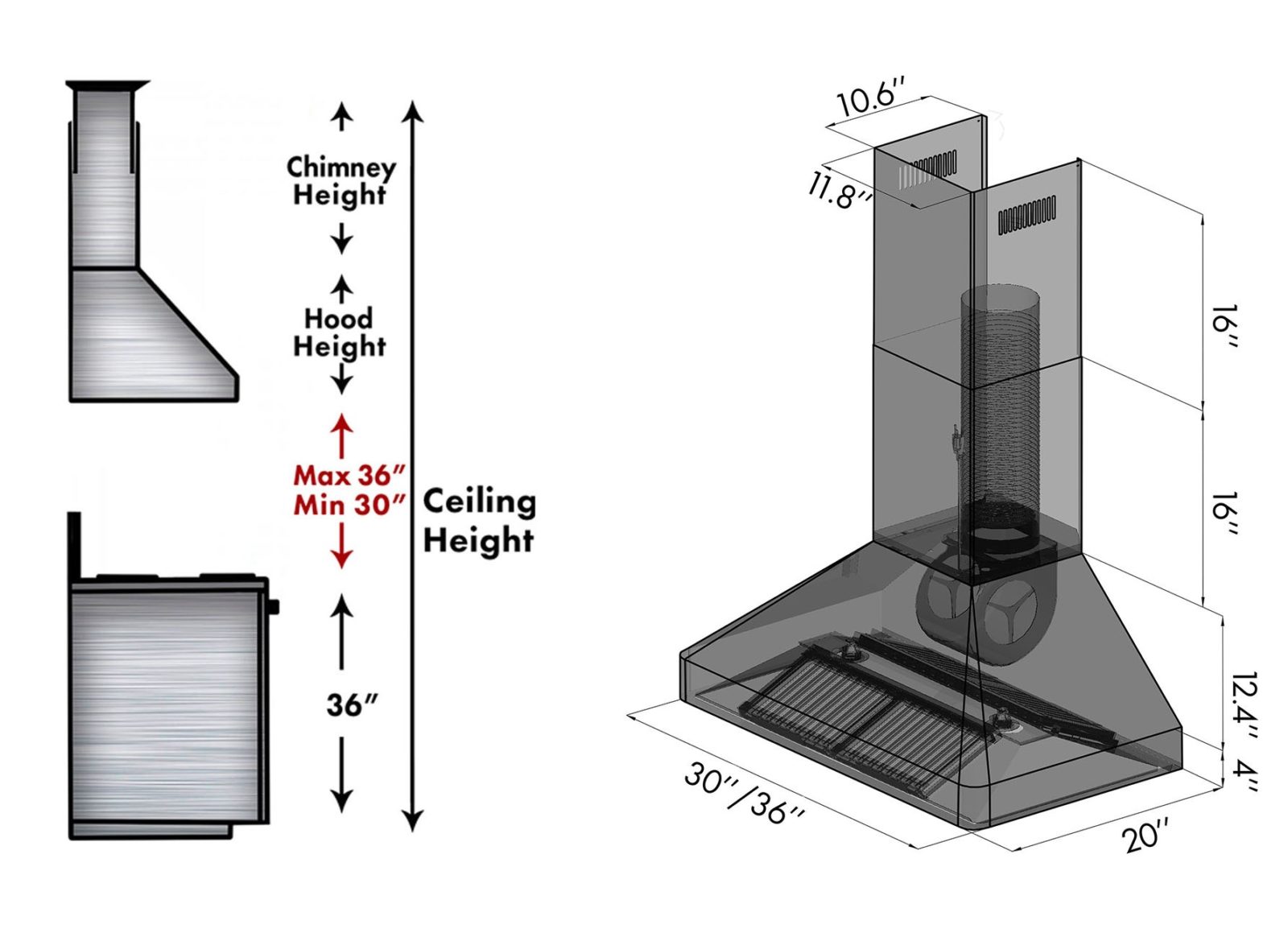

Каково расстояние от вытяжки до плиты? Расстояние вытяжки горизонтального типа над варочной поверхностью отличается от вышеуказанного примера. Производители указывают в технической документации к устройству показатель 80 см.

Однако, многие модели отличаются своей производительностью. Например, слабое вытяжное устройство должно располагаться ниже, чтобы справляться с тягой отработанного воздуха.

Также, важно учесть высоту потолков, ведь, если установить вытяжку впритык к потолку, то не останется места для соединения корпуса с элементами вентиляционной системы, что важно для нормальной работы оборудования проточного типа. Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей

Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту

Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей. Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту.

Рекомендуется с ответственностью отнестись к выбору островных вытяжек. Расстояние необходимо рассчитать до приобретения, ведь потом может оказаться, что габариты устройства не совпадают с оптимальным расстоянием между вытяжкой и плитой (газовой или электрической).

Ставим аппарат: конечные действия

Непосредственный монтаж выполняется посредством установки вытяжки. Делается через хорошо закрепленный узел. Некоторые потребители привыкли закреплять агрегат на стене, в вытяжном шкафу. Современные конструкции принято крепить на 2 шурупа. На крепежной установке необходимо выполнить разметку симметрии, выполнить дрелью отверстия, установить необходимые опоры. После – зафиксировать аппарат на стене (в шкафу).

Портал рекомендует выполнять необходимые процедуры при наличии уровня, человек сможет добиться максимального качества. Примечательно, отдельные покупатели иногда выполняют картонные шаблоны, исключающие ошибку при непосредственной установке системы.

После описанных действий человек получает надежно закрепленный аппарат, удаляющий неприятные испарения. Читайте внимательно рекомендации. Сможете решать проблемы быстро.

Задачи вытяжки

Для газовой плиты подходит вытяжка любой модели, подходящая по мощности

Вытяжки для газовой плиты выполняют функции:

• удаляют из воздуха кухни вредные вещества и неприятные запахи;
• обеспечивают безопасность работы газового прибора;
• поддерживают комфортные условия в зоне работы повара.

При сгорании газа и приготовлении пищи в воздух выделяются вредные вещества, которые необходимо своевременно устранить. Углекислый и угарный газ появляются при включенной плите. Повышенная концентрация веществ ухудшает самочувствие, может стать причиной отравлений. Процесс жарки продуктов при высокой температуре сопровождается выделением канцерогенов, которые, накапливаясь в организме, приводят к онкологическим заболеваниям.

Приготовления пищи сопровождается выделением различных запахов, которые распространяясь по комнатам, надолго задерживаются, пропитывая обшивку мебели и одежду. Ароматы нескольких блюд, смешиваясь, могут испортить аппетит. Вытяжка значительно сократит концентрацию запахов в квартире.

Утечку природного газа из потухшей или не выключенной конфорки, не всегда можно почувствовать своевременно, особенно в момент приготовления. Вытяжка на некоторое время защитит от взрыва, поможет своевременно обнаружить неисправность.

Одновременная готовка нескольких блюд вызывает нагрев воздуха вблизи плиты, горячий пар создаёт неудобства. Своевременный отвод тепла делает работу приятнее. Встроенные светильники упрощают работу в сумерках или в тёмное время суток.

Самодельная вытяжка из гипсокартона

Отдельное внимание стоит уделить самостоятельно изготовленной конструкции из гипсокартонного листа. В данном случае отпадает необходимость покупать довольно дорогие детали. Да и сама вытяжка от производителя имеет высокую стоимость

Да и сама вытяжка от производителя имеет высокую стоимость.

Есть и ещё один плюс у подобных конструкций: их можно сделать стильными, эксклюзивными, отлично вписать в интерьер.

Материалы и инструменты

Необходимо первоначально сделать эскиз и посчитать площадь поверхности для закупки гипсокартона. Для этого измеряют место для установки вытяжки, прорисовывают его, а затем составляют эскиз планируемой конструкции на бумаге.

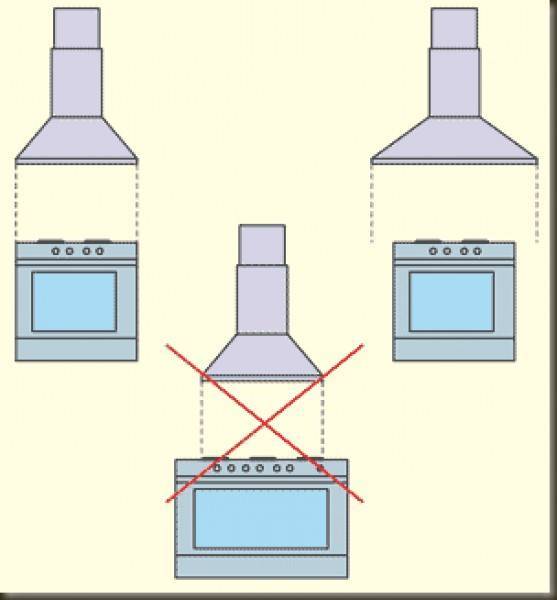

Ширину самодельной конструкции принимают равной или чуть большей соответствующего параметра плиты. Высоту назначают конструктивно, в зависимости от расположения вентканала кухни и общего дизайнерского решения.

Площадь поверхности высчитывают как сумму произведений размеров каждой грани. Количество закупаемого материала должно быть немного больше расчётного. Дополнительно нужно приобрести саморезы и металлические профили.

Кроме того, для отделки поверхностей покупают шпаклёвку и грунтовку.

Инструменты, которые потребуются для работы:

1. Перфоратор.
2. Шуруповёрт.
3. Рулетка.
4. Уровень.
5. Канцелярский нож.
6. Шпатель.
7. Валик.

Пошаговая инструкция изготовления вытяжки из гипсокартона

Когда все подготовительные работы выполнены, можно переходить непосредственно к процессу:

1. Карандашом на стене разметить места крепления профилей согласно эскизу. Учитывайте стандартную высоту вытяжки над плитой.
2. Затем на стену (а при необходимости и на потолок) установить и прикрутить основной (стартовый) профиль. Предварительно надо просверлить отверстия и забить крепкие дюбели или анкеры.
3. Далее к основному профилю саморезами присоединить вертикальные элементы.
4. Снизу прикрепить стартовый профиль и поперечины. В итоге должен получиться каркас короба воздуховода.
5. Далее сделать конус самой вытяжки. Для этого к нижней части каркаса короба прикрепить профили, формирующие рёбра жёсткости. Зафиксировать их горизонталями внизу, соблюдая размеры по эскизу. Для этого также используйте саморезами.
6. На данном этапе можно при желании установить вентилятор для принудительного вытягивания воздуха, но даже если не сделать этого, конструкция всё равно будет хорошо собирать воздушные потоки от плиты.
7. Нарезать гипсокартон кусками необходимого размера и прикрутить их к каркасу.
8. Все швы надо тщательно зашпаклевать.
9. Полученную вытяжку необходимо покрыть грунтовкой.

Такое изделие осуществляет естественную вентиляцию паров от плиты.

Остаётся произвести декоративную отделку вытяжки.

Изготовление корпуса из различных материалов

Помимо гипсокартона можно использовать для изготовления вытяжки и другие материалы. Например, фанеру или пластиковые панели. Всё зависит от умения и возможностей хозяина.

Ту же фанеру легче крепить к профилям. Она не крошится и не пачкает руки. Её не надо грунтовать и шпаклевать. А при финишной отделке её можно просто обклеить обоями.

Профили для неё, правда, нужны покрепче. Лучше воспользоваться металлическими уголками с толщиной стали 1,5 — 2 мм. Можно взять нержавейку. Сам же процесс изготовления корпуса для вытяжки такой же, как и при использовании гипсокартона.

Декоративная отделка вытяжки

Декоративное покрытие гипсокартонной поверхности может быть различным.

Обычно после грунтования наносят водоэмульсионную краску под цвет кухонного гарнитура или стены. При этом конструкцию дополняют молдингами или плинтусами из пенопласта, а иногда и декоративными деревянными элементами.

Возможна оклейка обоями или даже облицовка керамической плиткой. Гипсокартон настолько универсальный материал, что допускает любую внешнюю обработку.

Монтаж без шкафа

Если на кухне над плитой не планируется установка шкафа, то можно использовать отдельно стоящую вытяжку. Обычно на корпусе таких моделей сзади предусмотрены отверстия для . Вес конструкции становится больше из-за установки антивозвратного клапана и труб воздуховода. Из-за этого обычного крепежа, предусмотренного в комплекте, может быть недостаточно.

Для дополнительного укрепления можно соорудить П-образную рамку. Лучше использовать для нее металлический материал. Например, уголок или металлический швеллер. Раму нужно установить на стену с помощью дюбелей или специальных болтов в форме самореза на одном конце и резьбой  гайкой – на другой. На эту конструкцию установить вытяжку. Сверху закрепить клапан и зафиксировать воздуховод.

Закрыть панелями воздуховод с такой вытяжкой будет сложно, а алюминиевая гофра будет выглядеть не очень красиво. Поэтому рекомендуем использовать белые трубы из ПВХ. Чтобы в местах соединений воздух не пропускало, их нужно обработать герметиком и закрепить хомутами.

Главные правила установки вентиляции в кухне частного дома

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

Рейтинг вытяжек для кухни

Прежде чем задуматься о том, какую вытяжку лучше купить на кухню, необходимо составить рейтинг мировых производителей воздухоочистительных устройств, которые кроме широкого ассортимент элитных моделей техники, предлагают оборудование бюджетного класса. Многие эксперты отдают предпочтение таким мировым брендам, как Siemens, Bosch, Kronasteel (Krona), Hansa, Gorenje, Elikor, Samsung. Они удачно сочетают высокое качество, приемлемую цену и привлекательный внешний вид выпускаемой продукции.

Вытяжки немецкого бренда Siemens являются воплощением лаконичности и функциональности. Такие модели имеют низкий уровень шума, обеспечивают высокую производительность, а встраиваемый тип корпуса помогает выгодно замаскировать их в кухонный гарнитур, как можно увидеть в каталогах производителя, на схемах и фото. Цена вытяжки для кухни данной фирмы стартует от 12 тыс. руб.

Получила мировое признание, которое подтверждают многочисленные лестные отзывы, вытяжка Крона от немецкого производителя. Компания выпускает 7 основных коллекций очистительной техники. Весь предложенный модельный ряд имеет высокое качество сборки. Здесь устанавливаются малошумные, мощные двигатели, обеспечивающие высокую производительность устройства. Но, несмотря на это цена вытяжки для кухни Krona является минимальной и начинается от 3 тыс. руб.

В кухне, оформленной в современном стиле, гармонично смотрятся оригинальные островные модели

Требовательный покупатель, который не привык экономить на качестве, на вопрос, какая вытяжка для кухни лучше, твердо выберет немецкого производителя Bosch. Это серьезная техника высокого качества исполнения, дизайн которой соответствует последним модным тенденциям. Цена кухонной вытяжки находится в пределах 5-35 тыс. руб.

Техника торговой марки Samsung ассоциируется с высоким качеством и долговечностью выпускаемой продукции. Современные модели не перестают удивлять покупателя технической безупречностью и новыми функциональными характеристиками. Стандартная модель данного бренда обойдется около 6 тыс. руб.

Вытяжка с современным дизайном может стать ключевым элементом интерьера кухонного пространства

Компания Gorenje занимает 7-е место в рейтинге лучших мировых брендов по производству бытовой техники. Она использует инновационный подход и экологические материалы в разработке и создании новых моделей, которые способны удовлетворить любой запрос клиента, что отражается в многочисленных отзывах. Какую вытяжку лучше купить на кухню, чтобы получить надежную защиту помещения от жира, пыли и копоти за умеренную плату? Вытяжка торговой марки Gorenje позаботится о чистом и свежем воздухе на вашей кухне. Цена кухонной вытяжки составляет 3,5 тыс. руб.

Данная статья подробно рассказала как выбрать вытяжку для кухни. Оказывается, это не так уж сложно

Важно грамотно изучить все достоинства и недостатки каждой конкретной модели и среди широкого ассортимента устройств выбрать идеальный вариант, который способен удовлетворить все ваши требования и запросы. Только тогда можно получить надежного помощника на кухне, который способен очистить воздух от вредных примесей и неприятного запаха
