В каких ситуациях может понадобиться поиск подземных коммуникаций и как это сделать

Введение

Для обеспечения защиты своих коммуникаций и безопасности окружающих, а также по эстетическим соображениям коммунальные компании используют метод подземной прокладки коммуникаций и распределительных сетей, располагая их под улицами и в других подходящих местах. Однако срок службы коммунальных сетей не бесконечен. Они подвергаются внешним воздействиям, которые со временем могут привести к возникновению неисправностей. Следует отметить, что трудоемкой является задача поиска и трассировки с высокой точностью металлических коммуникаций под землей. Но определить местонахождение коммуникаций, которые не обладают электропроводностью – еще сложнее. К таким коммуникациям относятся неметаллические газовые и водопроводные трубы, а также оптические небронированные кабели связи.

Ниже описана система, которая позволит помечать, обследовать, наносить географическую маркировку любых подземных объектов. А в будущем точно определять их местоположение. Данная система электронной маркировки относительно недорога. Доказано, что срок её службы соответствует ожидаемому сроку службы подземных коммуникаций. Она проста в использовании и требует лишь небольшой подготовки.

Виды маркеров

Какие вообще виды маркеров существуют?

Широкое применение получили 4 типа:

околоповерхностный или пальчиковый

Используется, если кабель залегает неглубоко, сразу под асфальтом или другим покрытием. Глубина считывания – 0,6м.

Для установки достаточно просверлить отверстие диаметром 2см и воткнуть в него “пальчик”.

минимаркер

Ставится преимущественно в мягких грунтах, когда полноценный маркер считается избыточным решением из-за не совсем глубокой трассы (1,8м).

шаровой маркер

Самый распространенный тип всех маркеров для кабеля, муфт и других коммуникаций. Именно в них применим принцип интеллектуальности.

Глубина обнаружения – 1,2м для интеллектуальных моделей и 1,5м для пассивных.

полноразмерный маркер

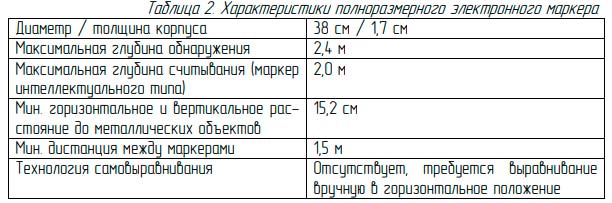

Используется для глубокозалегающих объектов – 2,0-2,4м.

При этом все маркеры никогда не закапываются вровень с трассой. Как правило, они проходят на 20см выше ее уровня.

Маркеры отличаются по цвету и имеют свою частоту сигнала. Это сделано для распознавания типа коммуникации:

красный – эл.кабель

оранжевый – телекоммуникации, связь

желтый – газопровод

синий – водопровод

черно-оранжевый – кабельное ТВ

Метод электронной маркировки для обозначения и обнаружения коммуникационных трасс

Принцип технологии маркеропоиска состоит в зондировании поверхности земли радиочастотными сигналами, генерируемыми прибором-маркероискателем, с целью обнаружения местоположения маркера.

Интеллектуальные электронные маркеры закладываются в грунт рядом с распределительными газопроводами (преимущественно, полиэтиленовыми) в процессе их строительства, при проведении реконструкции либо аварийно-восстановительных работ для обозначения и идентификации характерных точек трассы, а также в качестве направляющих на прямолинейных участках с дистанцией 50-65 м. Маркеры легко обнаруживать с помощью специальных электронных искателей.

Использование метода электронной маркировки позволяет:

  • существенно повысить безопасность обслуживания подземных коммуникаций,
  • снизить расходы при проведении раскопок
  • снизить расходы при проведении земляных работ,
  • при выполнении трассировки трасс,
  • достигать ускорения выполнения аварийно-восстановительных работ,
  • достигать ускорения выполнения врезок и подключений к трассе .

Использование методик электронной обеспечивает  быстрое обнаружение подземных коммуникаций и повышение безопасности эксплуатации и ремонта подземных полиэтиленовых газопроводов, полиэтиленовых трубопроводов, линий связи, линий электропередачи и других подземных коммуникаций.

Обнаружение подземных коммуникаций — это востребованный, важный и сложный вид инженерно-геодезических работ.

Вернуться на Главную

Способы укладки труб

В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:

  • санация;
  • продавливание;
  • прокол;
  • горизонтально-направленное бурение.

Рассмотрим каждую из методик более подробно.

Санация

Данный способ применяется при необходимости замены уже существующей системы коммуникаций. Санация может быть произведена двумя методами:

Технология ремонта трубопровода методом протягивания

Релайнинг позволяется проводить только при наличии технической возможности установки труб меньшего диаметра.

    1. реновация. Данный метод позволяет произвести полную замену труб, причем на трубы, как большего, так и меньшего диаметра. Суть методики заключается в прохождении следующих этапов:
    • обустройство котлованов (смотровых колодцев) на концах участка, требующего замены;
    • подбор труб по диаметру для существующей системы трубопровода;
    • введение в котлован (колодец) режущих ножей, которые измельчают старые трубы;
    • установка новой системы методом протягивания.

Полная замена отдельного участка трубопровода

При использовании реновации старые трубы не удаляются, а служат в качестве дополнительной защиты для новой системы.

Продавливание

Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:

  1. на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
  2. в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;

Установка оборудования для выполнения продавливания

  1. труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
  2. удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.

Методика выполнения продавливания

Прокол

Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.

Прокол трубы осуществляется в следующем порядке:

  1. обустраиваются котлованы для выполнения прокола;
  2. в котлован помещается гидравлический домкрат;

Установка для выполнения прокола грунта

  1. труба устанавливается в домкрат и на нее надевается металлический наконечник;

Металлический наконечник позволяет увеличить скорость выполнения работ, но снижает точность сооружаемой трассы, так как при столкновении с камнями или иными посторонним предметами наконечник будет немного изменять направление хода.

  1. труба постепенно вводится домкратом в слой грунта.

Прокладка труб методом прокалывания

Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.

Горизонтально-направленное бурение

Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.

Технология прокладки данным способом следующая:

  1. прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
  2. расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
  3. прокладка труб методом протягивания.

Последовательность выполнения работ при бурении

Бурение используется для прокладки трубопроводов диаметром до 1,4 м и неограниченном расстоянии.

Технология выполнения направленного бурения подробно представлена на видео.

Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.

Как ищут водопроводную трубу под землей?

  • Для пластиковых трубопроводов необходимо использовать специальные трассоискатели. Принцип их действия основывается на электромагнитной индукции, которая распознает прохождение пластикового трубопровода, отражая результат на экране устройства, и позволит без проблем найти водопроводную трубу под землей.
  • Если речь идет о холодном водопроводе и металлическая труба пролегает не слишком глубоко (до 1,5 метров), специалисты используют для определения ее дислокации металлоискатель.
  • Если необходимо с точностью до 1-2 см определить местонахождение трубопровода с горячей водой, используется сверхчувствительный тепловизор.
  • Альтернативой тепловизору является бесконтактный термометр, позволяющий выявить трубу горячего водопровода на глубине нескольких метров.

Немного теории

Итак, трассоискатель – это уникальный прибор, позволяющий обнаружить линию прохождения кабеля или залегания труб. Современные устройства делятся на два типа по принципу работы;

  • Контактный принцип;
  • Индукционная разновидность.

Прибор, работающий по индукционному принципу, способен определять, как кабель под напряжением, так и пассивную трассировку, то есть, не подающую активных сигналов подземную коммуникацию. Индукционный метод более сложный и базируется на улавливании устройством высоких частот и регистрации данных показателей на специальном индикаторе.

Трассоискатели также подразделяются на одно- и многочастотные. Первые – наиболее приемлемый вариант, такие приборы несложно смонтировать самостоятельно, и применяются они для определения коммуникаций, расположенных под грунтом в том случае, когда одни трассы не пересекают другие, и, таким образом, не перекликаются исходящие от них сигналы.

Многочастотные устройства – более сложная конструкция и используются для определения сигналов трасс в случае высокой плотности кабельных линий и трубопроводов. Мультичастотные устройства способны определять указанную в программе частоту, не сбиваясь на другие. Современные приборы оборудованы программным обеспечением, что значительно облегчает работу, которая для пользователя заключается в одном нажатии на клавишу и прочтении полученной информации, высветившейся на индикаторе.

Интеллектуальная маркировка подземных коммуникаций

Но главное преимущество этой технологии вовсе не в облегченном определении места прохождения трассы. Маркеры бывают не только пассивными, но и интеллектуальными.

Они имеют внутреннюю энергонезависимую память на базе чипа RFID. Чип расположен на пластиковом диске.

В отдельных моделях все это плавает в растворе пропиленгликоля.

Зачем это нужно помещать в жидкость? Во-первых, это позволяет закапывать маркеры в промерзающих грунтах (без риска потери сигнала).

А во-вторых, автоматически выравнивает диск в горизонтальное положение, в независимости от того, каким боком вы положили этот шарик в землю.

В этот “буёк” при закладке вы можете записать всю необходимую информацию, а именно:

вид коммуникации

уровень напряжения

конкретное название муфты или фидера

собственника кабельной линии

глубину залегания

угол разворота трассы

То есть, отныне вы просто подводите маркероискатель в заданную точку, и моментально без поиска чертежей и документации, непосредственно “в поле” получаете всю интересующую вас информацию о кабеле.

Более того, с помощью того же маркероискателя все ранее записанные данные можно редактировать и изменять, что называется в режиме реального времени. Для этого располагаете трассоискатель над маркером в земле, выбираете соответствующие пункты меню и вводите все изменения.

Ведь в течение 50 лет может поменяться и собственник линии, и номер фидера. Не будете же вы раскапывать красный буй, чтобы внести в него новые данные.

Редактирование происходит напрямую через маркероискатель, даже без подключения к ноутбуку.

Интеллектуальный маркер выступает своего рода “вечным” опознавательным знаком, только не наружного исполнения, а подземного. При этом вандалы его никогда не смогут целенаправленно повредить.

Разновидности водопроводных труб

Верный выбор труб – это первое условие эффективной работы всей водопроводной системы. На современном рынке можно найти достаточно много видов труб, и каждый из них обладает своими достоинствами и недостатками. Чтобы точно определить, какие трубы лучше для водопровода под землей, необходимо детально рассмотреть характеристики каждой разновидности.

Металлические трубы (стальные, чугунные, медные). Трубы из металла постепенно перестают использоваться, так как обладают массой недостатков. Стальные конструкции очень тяжёлые, быстро подвергаются коррозии, а их монтаж сложно осуществить своими руками. Из всех видов металлических труб исключением можно назвать трубы из меди.

Металлопластиковые трубы. Изделия, имеющие многослойную структуру. Водопроводные трубы производятся из полимера, дополнительно армированного алюминием. Прочны и износостойки, лишены теплового расширения. Данный вариант лучше стальных, но не может считаться наиболее практичным, так как стоимость металлопластиковых труб высока, особенно относительно пластика.

Трубы из полимерных материалов успешно заменяют металлические

Пластиковые трубы. Относительно новый вид труб, ставший прекрасной альтернативой металлическим конструкциям. В отличие от стали, пластик не ржавеет, в нём не образуются со временем пробоины и течи. Трубы из пластика обладают низкой стоимостью, они просты в монтаже, их установку можно провести даже без специального оборудования. Для водопроводных труб из пластика проще найти фитинги и комплектующие. Существует несколько типов пластиковых труб, и каждый из них подходят для разных видов работ.

Трубы ПНД (полиэтилен низкого давления)

Хороший выбор для наружных работ, но при покупке следует обращать внимание на маркировку трубы. Для подземного водопровода лучше подходят трубы ПНД марки PN10

В продаже имеются ПНД трубы марки PN6, их стоимость ниже, но свойства не отвечают заданным требованиям. Данная разновидность труб не нарушает качество питьевой воды. Несмотря на высокую плотность (трубы ПНД выдерживают до 10 атмосфер), они чрезвычайно гибкие. Нужную форму трубе можно придать без особых усилий, для более качественной работы лучше найти трубогиб. Трубы ПНД выпускаются обычно в черном цвете, возможно с синими маркировочными полосами. При этом полиэтиленовые трубы плохо переносят холод и нуждаются в качественной теплоизоляции, в том числе при прокладке под землей. Их монтаж нежелателен при температуре ниже 5 градусов.

Существуют также трубы ПВД, изготовленные из полиэтилена высокого давления, но из-за низкой плотности в хозяйстве они практически не используются.

Трубы из ПВХ (поливинилхлорида) могут использоваться для наружных работ, но только в качестве трубопровода для холодного водоснабжения. ПВХ-трубы плохо переносят высокие температуры, и прохождение по ним воды выше 40 градусов существенно уменьшает срок службы.

Определить назначение пластиковых труб можно по их цвету

Полипропиленовые трубы. Имеют очень высокую прочность и стойкость к температурным изменениям. Полипропилен отличается высокой температурой плавления, поэтому его можно смело использовать для горячего водопровода и даже систем отопления

Стоит обратить внимание на то, что трубы из данного материала полностью лишены гибкости. Найти решение этой проблемы можно: повороты и изгибы системы следует осуществлять с помощью полипропиленовых уголков и тройников

Конструкции из полипропилена способны выдерживать максимально высокое давление, например, при укладке под землей на глубину более 2 метров. Это особенно актуально для северных регионов с высокой степенью промерзания грунта.

Методы проведения поиска коммуникаций под землей

Для поиска скрытых под землей коммуникаций используют специализированные электронные приборы: трубоискатели, кабелеискатели, трассоискатели.

С помощью данных приборов поиска оператор получает информацию о положении и направлении подземной трассы по результатам обработки значений мощности и направления сигнала, отраженного от объекта.

Обнаружение  коммуникаций в земле –  мероприятие, которое требует значительного опыта работы и современное трассопоисковое оборудование. Обследователь на основе собственного опыта, визуального осмотра и внешних признаков принимает единственно верное решение по способу и порядку обследования участка земли.

 Существует множество факторов, которые усложняют обнаружение подземных коммуникаций:

  • различная глубина закладки коммуникационных линий;
  • отсутствие проектной документации;
  • внесение изменений в схему прокладки подземных существующих коммуникаций.
  • высокая плотность застройки;
  • отсутствие прямого доступа;
  • наличие нескольких линий коммуникаций под землей.

Сопутствующее оборудование при локализации течей на подземном водопроводе

Для получения наиболее достоверной информации при локализации мест утечек рекомендуется использовать портативные акустические течеискатели типа DXmic в паре с коррелятором.

Прибор такого типа (его также называют грунтовой микрофон) находит и замеряет шум на уровне земли. Для этого он оснащен микрофоном типа «колокол» для твердых грунтов и микрофоном типа «стержень» для мягких грунтов, усилителем и анализатором шумов, а также высококачественными наушниками. Предполагается, что прибор показывает максимальный уровень шума, находясь непосредственно над течью. Однако слишком высокий или слишком низкий уровень шума протечки не всегда позволяет точно локализовать ее при помощи грунтового микрофона. Для борьбы с посторонними шумами (от других источников) прибор оснащен усилителями основного сигнала и электронными фильтрами.

Все указанные в данной статье приборы дополняют друг друга, поэтому при решении вопроса, какой течеискатель выбрать для вашей службы диагностики, рекомендуется комплексный подход к данному вопросу – выберите оснащение данного подразделения несколькими типами приборов, а также переносными расходомерами с накладными датчиками. Лучший вариант – это оснащение службы диагностики сетей также и комплектом переносных датчиков давления, и системой телеинспекции трубопроводов, которая может помочь в особо сложных случаях пересечения трубопроводов разного типа в одном месте, либо при наличии вблизи места обследования постоянных источников шума, при которых ни один измеритель уровня шума не работает. При использовании в Москве течеискателей сотрудники службы диагностики не могли бы обнаружить до 15% утечек, если бы в их арсенале не было еще и телеинспекции. Кроме того, оборудование для телеинспекции трубопроводов позволяет выполнять поиск дефектов и на сетях наружной канализации.

Поиск пластиковых водопроводных труб под землей

Сразу разделим искомые водопроводы по критерию материала – на металлические и неметаллические и начнем с более сложной ситуации.

Поиск пластиковых труб под землей осложняется тем, что данный материал является диэлектриком. Рассмотрим на примере различного специализированного оборудования то, как этот аспект будет влиять на работу.

  1. Трассоискатель. Чтобы найти им пластиковую или асбестоцементную трубу в грунте, нам потребуется, во-первых, генератор сигналов, во-вторых, внутритрубный зонд или просто жесткий кабель или арматура. К особенностям работы можно отнести:
  2. расстояние, которое возможно пройти таким способом редко превышает 100 метров.

Георадар. Если ищется труба в условиях невысокой концентрации смежных коммуникаций, а также не сильно глинистых и обводненных грунтов, то такое оборудование в умелых руках справится с задачей. Особенности георадарного сканирования земли:
наиболее требовательный прибор к квалификации оператора.
Акустический течеискатель. Позволяет находить ПВХ и асбестоцементные трубы по шуму потока рабочей среды или с применением генератора ударных импульсов. Рабочее расстояние не превышает 50 метров.
Тепловизор. Прибор иногда может применяться для поиска труб тепловых сетей и ГВС в грунте, но более распространено применение тепловизоров для обследований в помещениях.

С чего начать работы

Составление схемы расположения системы водоснабжения объекта — начальная стадия строительства водопровода. На эскизе изображают в масштабе расположение ветвей водоводов, заполняют спецификацию оснастки — размеры труб, фитингов, соединительных и запорных устройств. В описательной части указывают тип и мощность горных пород, слагающих участок трассы, глубину заложения магистрали. Информация необходима для комплектации системы оборудованием, планирования земляных работ и проведения ремонта в будущем.

Практические действия:

  1. Выровнять территорию в пределах строительной площадки, освободить от посторонних предметов.
  2. Разметить трассу прокладываемых участков трубопровода. Для маршрута дом-скважина натягивают шнур по оси будущей траншеи. Чтобы шпагат не мешал копать, его проекцию дублируют обозначением на земле подручными предметами, после чего снимают.
  3. Выкопать 2 шурфа сечением 100х100 см на расчетную глубину. Один около фундамента, другой — в месте примыкания канавы к .
  4. Оборудовать выходные отверстия от сооружений присоединительными устройствами. Для выполнения работ монтажник спускается в шурф.

Следующий этап строительства — выбор способа проходки выработки. Копают вручную, если объем выемки грунта небольшой, или с помощью землеройной техники.

Как выбрать?

В связи с наличием широкого ассортимента данных приборов на современном рынке, у покупателей часто возникают сложности с их выбором. При покупке трассоискателя необходимо опираться на следующие факторы:

  • назначение устройства и его тип;
  • требуемые технические характеристики;
  • частота использования;
  • профессиональный уровень работника;
  • наличие близлежащих сервисных центров;
  • возможность устранения неполадок;
  • возможность пройти обучение и повысить квалификационный уровень специалистов.

Выбирая прибор необходимо учитывать следующие особенности различных моделей:

  • метод генерирования сигнала;
  • источник питания;
  • глубина действия;
  • уровень частоты;
  • наличие вспомогательных функций.

На выбор прибора оказывает влияние его принадлежность к классам:

  • 1 класс – ТПК-1, ВТР-V;
  • 2 класс – ИПК-2;
  • 3 класс – КИ-3.

Привлечение профессионалов

Чтобы получить точный результат в поиске водоподающего трубопровода, расположенного под землей, оптимальным вариантом будет обращение в специализированную организацию. Действия профессионалов, опыт работы и применение высокотехнологичных измерительных приборов способствует сведению к нулю возможных аварий при механизированных землеройных работах.

Преимущества обращения к специалистам в том, что подрядчик:

  • определяет объем работ по пожеланию заказчика, составляет проектную и сметную документацию, придерживается срока сдачи заказа;
  • самостоятельно согласует в инстанциях предварительные данные по местоположению ранее проведенных коммуникационных магистралей;
  • гарантирует качество проделанных работ;
  • применяет дорогое специализированное оборудование.

В соответствии со строительными нормативами трубопроводы должны располагаться ниже точки промерзания земли на полметра минимум, и простой металлоискатель их вряд ли обнаружит.

По завершении работ заказчик получает точно составленный план местоположения подземных трубопроводных ответвлений с привязкой к соседним участкам либо красной черте. Он понадобится и в будущем при возведении дома и иных строений.

Комбинируя вышеописанные способы, можно отыскать работающие либо заброшенные коммуникационные магистрали с максимальной точностью независимо от того, на какой глубине они находятся. Это предотвратит проблемы при ведении работ на строительном участке или поможет отыскать прорыв трубопровода.
