УЗО для водонагревателя накопительного типа
Этот тип бойлеров обладает небольшой мощностью, а нагрев воды производит постепенный в течение определенного отрезка времени.
Нагрев воды выполняется при помощи трубчатых электронагревателей, установленных внутри бака с повышенной термоизоляцией. К сожалению, конструкция нагревательных элементов устроена так, что со временем под постоянным влиянием электрического тока, коррозии и перепадов температуры этот элемент начинает портиться.
Это приводит к тому, что вода начинает контактировать с электропроводящими деталями конструкции бойлера. В таком случае корпус водонагревателя становится под напряжением и если бойлер без заземления, человек может получить удар электрическим током.
Почему водонагреватель выбивает УЗО — какой аппарат поставить
Устанавливая в квартире или доме электробойлер, нужно позаботиться о безопасном подключении. Поскольку он обладает большой мощностью, обязательно нужно поставить УЗО на водонагреватель. Это устройство защищает от сгорания при скачках напряжения в сети.
Как проверить УЗО на срабатывание
Специалисты рекомендуют раз в месяц проверять, как отключается автомат, чтобы своевременно избежать аварии. Сделать это несложно самостоятельно: достаточно нажать кнопку «Тест», которая находится на корпусе. В этот момент произойдет инсценировка утечки тока, и прибор отключится (при исправной работе).
Если защита не срабатывает, нужно произвести ее замену. Как это сделать, мы расскажем ниже.
Почему выбивает УЗО
Почему вырубает автомат в нагревателях «Термекс», «Аристон»? На это могут быть свои причины:
Пробита изоляция ТЭНа. При образовании накипи или износе изоляция нагревателя повредилась. Спираль внутри корпуса контактирует с водой, что приводит к отключению системы. Понять это можно по тому, что вода из смесителя начинает бить током. Визуальный осмотр ТЭНа поможет определить и устранить проблему.
- Утечка тока. Повреждена проводка. Возможно, произошло повреждение изоляции. В это время на оголенный провод подается питание, поэтому при включении может выбивать пробки и защиту. Нужно полностью осмотреть проводку и заменить поврежденные элементы.
- Большая нагрузка. Бойлер — мощная техника. Если одновременно подключить несколько приборов (плиту, утюг, фен), тогда может сработать защита от перегрузки. Поэтому позаботьтесь, чтобы во время работы нагревателя другие приборы не включались. Либо выберите УЗО, рассчитанное на большую мощность, которое не будщет выбивать при нагрузке.
- Неисправность устройства отключения. Причины: изделие собрано из некачественных деталей или указанная мощность не соответствует заявленной. В таком случае контакт может пробивать на пластину и нагревать ее. В результате срабатывает защита.
- Причина, почему срабатывает УЗО, может быть в неверном подключении.
- Дифавтомат размещен неправильно.
- Бойлер пробивает на корпус. Внутри нарушена проводка: оголенная часть провода касается корпуса и держит его в напряжении. Пользователь может ощутить небольшой разряд. Из-за утечки тока выбивает автомат. Нужно заменить проводку, изолировать повреждение не рекомендуется.
Нельзя устанавливать мощный прибор без заземления.
Выше мы писали, как проверить УЗО. Теперь расскажем, как его заменить при поломке.
Как поставить новую защиту
В качестве новой защиты можно использовать дифавтомат. Аппарат уже включает в себя устройство защитного отключения. Он не допускает перегруза и сгорания электроприбора. Что лучше выбрать? Давайте сравним:
Устройство защиты предохраняет от поражения электрическим током методом сравнения фазы и нуля. Как только их показатели превышают норму, оно срабатывает.
Выбирайте проверенных производителей. Учитывайте, что сила тока должна несколько превышать значение техники.
УЗО подключается только в паре с автоматом. Однако при его срабатывании вы сразу знаете, в чем причина проблемы. Если у вас место ограничено, тогда лучше отдать предпочтение дифавтомату. Но при его отключении в поисках причин придется покопаться.
- Если брать дифференциальный прибор, то он сразу подсоединяется к фазе и нулю. Тогда как устройство отключения нуждается к подключению фазы на автомат, а затем на выход.
- Срок службы зависит от фирмы и качества изготовления. Но при поломке устройство защиты заменить проще, чем дифференциальное.
Для бойлера «Термекс» и «Аристон» мощностью 2 кВт выбирайте дифавтомат на 16 А, а УЗО на 20 А.

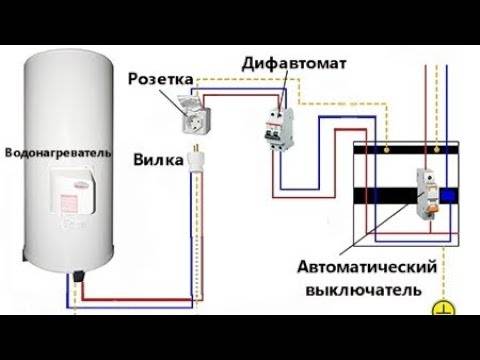

Подключение возможно двумя способами:
- Устройство небольшой мощности подключается к розетке. Она должна быть влагостойкой и заземленной, особенно если установка проходит в ванной комнате. Если мощность не будет соответствовать, розетка начнет греться и искрить.
- Через электрощиток. Для соединения используется медный кабель. Включение происходит с помощью автомата.
Лучше всего подключать водонагреватель к сети с наименьшим количеством соединений. Выбирайте проверенные и качественные изделия, которые надежно защитят вашу технику.
Вам помогла статья?
Да Нет
Стройка → Таймер для бойлера: снизит ли затраты на электричество этот гаджет?
Если вода в жилище нагревается не централизованно, а при помощи бойлера, мысли об экономии электроэнергии наверняка периодически к Вам приходят . Ведь даже самый современный водонагреватель в условиях постоянного подорожания электрической энергии способен заметно увеличить цифру в ежемесячной платежке.
Такие приборы автоматического включения/выключения электричества обеспечивают, прежде всего, дополнительное удобство для пользователя. Допустим, вы просыпаетесь в 7 часов утра, уходите на работу и возвращаетесь после 20 часов. Подключенный к таймеру бойлер нагреет воду еще до звонка будильника, чтобы суетливые утренние сборы проходили максимально комфортно. Затем агрегат простоит выключенным весь день и снова подготовит полный бак горячей воды — “в аккурат” к вечернему возвращению домочадцев. Согласитесь, удобно!
НО таймер для водонагревателя послужит постоянным источником экономии — если совпадут несколько факторов. Так как не всегда установка может оказаться выгодной.
Когда выгодно подключать таймер для нагрева воды?
- если установлен двухтарифный счетчик электроэнергии;
- если днем нет потребности в горячей воде и бойлер не используется (например, когда никого нет дома);
- если бойлер оснащен современным теплоизолирующим слоем.
Нам на руку, что современные модели водонагревателей работают по принципу термоса. Нагревают воду до заданной температуры — и часами держат ее на таком уровне. Если бойлер включится ночью, то к пробуждению всех членов семьи температура воды еще будет комфортной.
О тарифах электроэнергии
Пользователи двухтарифных счетчиков электроэнергии в курсе, что, согласно постановлению НКРЭКУ Украины № 220 от 26.02.2015, было произведено уменьшение тарифного коэффициента в ночное время до 0,5. Т.е., в период с 23 часов до 7 утра каждый киловатт электроэнергии обходится вдвое дешевле (0,9 грн. вместо 1,68 грн.) Эти факторы логично использовать себе (и семейному бюджету) на пользу.
Для наглядности, возьмем в расчет один бойлер и розеточный таймер
Бойлер (Round VMR 50) емкостью 50 литров использует для полного нагрева 1 кВт энергии. На нагрев бака потребуется 120 минут (время для каждой модели указано в технических характеристиках прибора). Оборудование современное, с качественным слоем теплоизоляции, поэтому температура воды снижается на ¼ . ½ градуса в час. (т.е за 6 часов вода остынет на 1,5. 3,0 °C).
Если запрограммировать включение водонагревателя по таймеру, к примеру, на 4:00 часа утра. За 120 минут, уже к 6:00 утра, бойлер подготовит полную загрузку горячей воды и автоматически отключится. Что приятно, подогрев полного бака произойдет по вдвое сниженному тарифу. И так ежедневно — и комфорт, и экономия.
За месяц на ночные подогревания полного бака будет потрачено 30 кВт (30 ночей по 1 кВт). Экономия в сравнении с дневными включениями составит 23,4 грн. = 30 квт*1,68 грн. — 30 кВт*0,9 грн. (соответственно дневной и ночной тарифы).
Вот такой таймер стоимостью 109 грн. окупится за 4,5 месяца, а далее пойдет чистая экономия по 23,4 грн каждый месяц. Это почти по 300 гривен ежегодно только на одном таймере. И это без ущерба для комфортного пользования горячей водой!
Мало того, экономию можно будет подсчитывать уже не в сотнях а в тысячах. Ведь не только подогрев бытовой воды оптимизируется с помощью таймера отключения электричества. Стиральные и посудомоечные машины, электрический отопительный котел и теплые полы также можно (и нужно) использовать более расчетливо с учетом возможностей ночного режима работы.
Почему срабатывает устройство защитного отключения
Как управлять автоматическим защитным выключателем и почему на водонагревателе срабатывает автоматический защитный выключатель?
Давайте попробуем разобраться в этом вопросе:
- Во-первых, причиной может быть трещина в изоляционном слое нагревателя. Это происходит во время работы нагревателя. Ток, вода и повышенная температура начинают разрушать изоляцию нагревательного элемента, и жидкость начинает контактировать с деталями, которые приводят в движение ток. Чтобы проверить нагревательный элемент, стоит вынуть его из бака, разморозить и осмотреть. Если на поверхности появились трещины, изоляционный слой больше не функционирует, и нагреватель следует заменить.
- Во-вторых, причина может быть следующей: утечка электричества. Например, это может быть связано с тем, что нагреватель подключен к старой электропроводке, и изоляция со временем потеряла свой вид из-за оголенных проводов, что может привести к короткому замыканию.
- В-третьих, защитное устройство может быть выбрано не в соответствии со спецификациями напряжения и мощности. Поэтому УЗО не способно справиться с такой нагрузкой и может время от времени срабатывать.
- В-четвертых, сам компонент может быть неисправен. Например, механизм отключения может быть неисправен и срабатывать даже при небольших колебаниях.
Можно и даже нужно проверить KLE в водонагревателе. Достаточно одного раза в месяц. Чтобы начать тест, просто нажмите кнопку «Тест» на самом устройстве. Прибор создаст утечку электричества и должен автоматически отключиться.
Что произойдет, если вы обнаружите неисправность системы? Как отремонтировать кабель для водонагревателя с прерывателем цепи замыкания на землю? УЗО — это сложное электронное устройство, которое может отремонтировать только инженер-электрик, имеющий необходимые запасные части. И в большинстве случаев устройство не ремонтируется, а просто заменяется.
Почему водонагреватель выбивает пробки:
Главная функция УЗО – защита идущей после него электрической сети и приборов подключенных к ней. Причина срабатывания автомата, после включения бойлера, может быть следующей:
Превышение допустимой нагрузки. Часто единовременное включение в квартире бойлера и ряда других бытовых приборов (чайник, электроплита, пылесос) приводит к превышению предельной мощности и перегрузки домашней электросети. В этом случае автомат срабатывает, предохраняя проводку и приборы от перегорания. Аристон и другие марки водонагревателей имеют различную потребляемую мощность.
Ее значение в первую очередь зависит от объема бака, если оно превысит допустимую мощность УЗО, устройство отключит подачу тока к бойлеру.
- Автомат неисправен. УЗО может срабатывать из-за некачественных деталей или нарушений при сборке. Отключение автомата может вызвать ослабление или пробивание контакта между проводом и выключателем. Такой дефект вызывает нагрев контактирующей пластины и всего УЗО, что приводит в действие тепловой расцепитель. Иногда указанное на корпусе устройства допустимое значение мощности не соответствует реальному.
- Поломка электрического водонагревателя. Часто причиной срабатывания УЗО при включении бойлера, свидетельствует о неисправности прибора. Отключаясь, автомат предотвращает возможность электротравмы человека и дальнейшей порчи бойлера. Наиболее распространенным дефектом является пробой электрического тока на корпус. Причиной неисправности становиться разрушенная изоляция ТЭНа. Если нагреватель не заземлен, то вода, корпус, металлические трубы и краны, подключенные к бойлеру, в таком случае начинают «биться током».

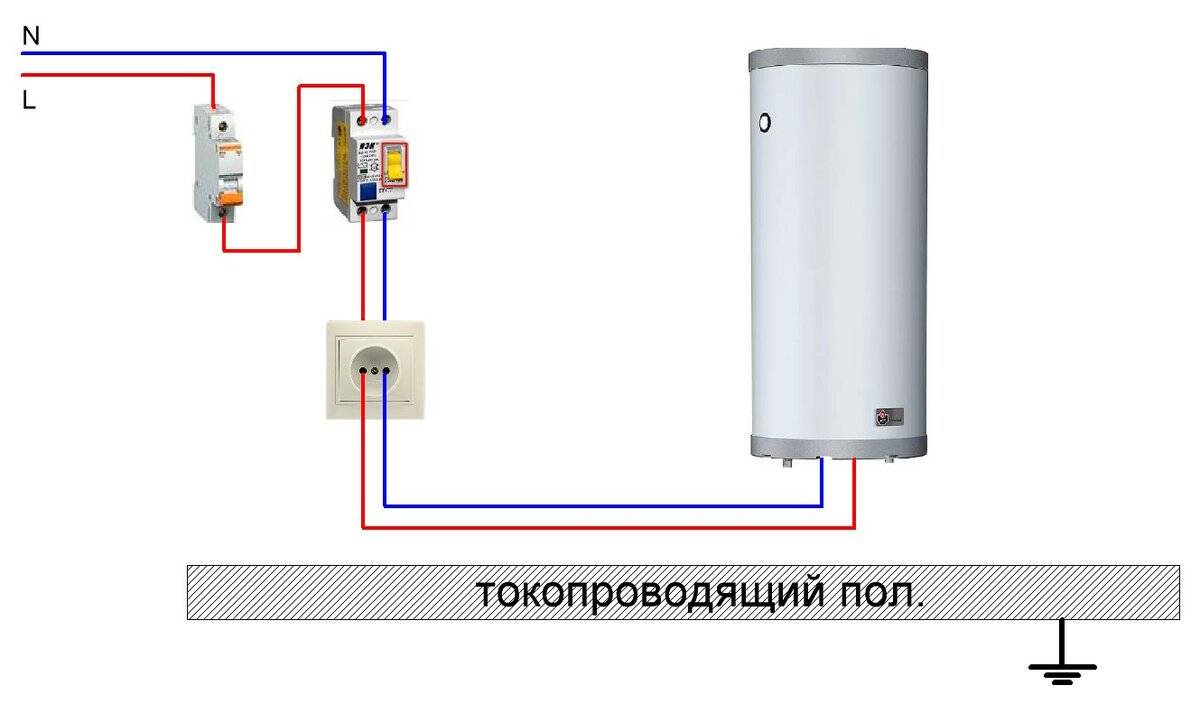

Подключение от розетки или напрямую
Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.
Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье “Розетка в ванной комнате – 5 правил размещения”.
Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.
Если в ней написано, что данный бойлер можно подключать двумя способами
напрямую
и через штатный шнур питания
то здесь гарантии вы не лишитесь.
К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.
Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.
Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.
Разновидности и правила выбора
По методу работы различают приборы, действующие от дополнительных источников электричества и аппараты, функционирующие по электромеханическому принципу. В первом случае работа обеспечивается напряжением в линии с усилителем внутри системы. Эти установки не реагируют при отгорании ноля, когда потенциал идет через тело человека.
Новые разработки УЗО допускают прерывание тока, даже если отсутствует питание, поэтому продукцию делят на категории S и G. Вторая модель срабатывает не от электричества, а посредством спуска взведенной пружины — такие приборы считают более надежными.
Разновидности устройств по характеристикам (показатели нанесены на обратной стороне корпуса):
- число полюсов: 4, 3, 2 вывода;
- метод врезки в сеть: стационарные и переносные модели;
- рабочее значение напряжения: 63, 40, 25, 16 А.
Электромеханические приборы реагируют на утечку тока независимо от напряжения. В их конструкции присутствует дифференциальный трансформатор (сердечник). Потеря электричества ведет к повышению вольтажа на вторичной обмотке. Схема подсоединения нанесена на коробке.
Электронный тип работает при отключенном напряжении, поэтому для функционирования требуется внешний источник питания. Основной модуль — диэлектрическая пластинка с усилителем, внутри устройства отсутствуют аккумуляторы.
Селективный тип приборов предусмотрен для каждого контура в общей сети дома, чтобы отключались отдельные участки. Противопожарный применяют в многоуровневых каскадных системах в качестве первой ступени реагирования. По току такие УЗО чувствительные, но время реакции отсрочено, поэтому для защиты от удара человека током ставят дополнительные устройства.
Резюме
УЗО служит для защиты человека от поражения электрическим током, и отключится при опасных для жизни значениях тока утечки. При небольших, но неопасных токах вас будет щипать электричеством. УЗО работает вне зависимости от наличия заземления, с той лишь разницей, что без заземления, при пробое на корпус УЗО отключится только когда ток с корпуса сможет утечь в землю через вас. УЗО не панацея, и можно убиться, взяв в руки провода фазы и ноля
Но вариантов защиты лучше УЗО все равно не придумали
Электромеханическое или электронное УЗО – не важно. А вот регулярно проверять исправность нажатием кнопки “тест” важно
Использовать реле контроля напряжения тоже очень желательно. В реальном мире у исправной электропроводки и устройств есть ток утечки, который может вызвать ложное срабатывание УЗО. Если УЗО срабатывает без видимых причин – разбирайтесь с токами утечки.
Кратко – о предназначении устройства защитного отключения и его устройстве
Как экономить электроэнергию с бойлером, нужно ли отключать на ночь
Так выключать или не выключать бойлер? На какую температуру лучше всего выставлять бойлер, чтобы было экономно?
Давайте сразу условимся — комфорт быть должен и жертвовать им мы не будем, а то зачем тогда это чудо-прибор. Известно, что для поддержки постоянной температуры 60 градусов в бачке бойлер расходует 700-1400 Вт. При нынешних расценках это составляет 3-4 рубля, т.е. в сутки получается около 10-12 рублей. В месяц это будет около 350 рублей. И это в том случае, когда горячей водой вы вообще не пользуетесь. Семья из 3 человек потребляет примерно 100 литров горячей воды в сутки.
Получается, что в сутки нужно затратить 3500-4000 Вт. Это уже составляет около 15-18 рублей в сутки. Т.е. в месяц примерно 550 рублей. Если вы будете выключать бойлер хотя бы на ночь, то это сэкономит 10-15 КВт в месяц, т.е. около 60 рублей. Получается экономии максимум 10% в том случае если вы не будете забывать выключать-включать каждый день. При этом вам нужно будет тратить около 30 минут времени, чтобы подогреть бойлер до нужной температуры. Утром это делать крайне неудобно. Представьте себе, что вставать ежедневно нужно на полчаса раньше обычного и всё из-за каких-то 60 рублей.
Установлено, что самая оптимальная температура воды, когда потери тепла из бойлера в окружающее пространство минимальны, составляет как раз 60 градусов по Цельсию. При более высокой температуре бак остывает гораздо быстрее. Пойдем дальше. Если вам хватает емкости бачка на один раз, то можно снизить температуру подогрева до 40-50 градусов.
Подвесной горизонтальный электрический водонагреватель
Поэтому отрегулируйте температуру, чтобы найти ту оптимальную точку минимума, который вам достаточен для повседневных нужд. Если расход требуется срочно увеличить (приехали гости) — просто поставьте бойлер на более высокую температуру. Выключать бойлер нужно обязательно в том случае, если вы им долго не пользуетесь.
Таким образом, экономия на электроэнергии может составить 25-40% что при нынешних расценках на электроэнергию составит в сумме 150-200 рублей. Этих денег вполне хватит на покупку хлеба.
Правильное освещение — экономия и здоровьеСпособы экономии электроэнергии
Классификация устройств защитного отключения
Качественный прибор обеспечивает отключение потребителей под напряжением, контролирует пропускаемость расчетного тока, обесточивает схему при разности тока входа и выхода. Производители выпускают широкую линейку аппаратов с различными характеристиками, исходя из которых они подразделяются на несколько типов.
Напряжение бытовой и силовой тяги
Типы УЗО В зависимости от условий, в которых будет работать УЗО, можно подобрать типы:
- АС – реагирует на внезапные или медленно нарастающие изменения переменного дифференциального синусоидального тока.
- А – срабатывает при внезапном повышении или медленном возрастании параметров переменного синусоидального и пульсирующего постоянного дифференциальных токов.
- В – отключается при изменениях переменного, выпрямленного, постоянного тока.
- S и G – селективные приборы, оснащенные режимом выдержки времени выключения.
Модели с электромеханическим управлением не привязываются к напряжению питания. Сигналом для них является дифференциальный ток. Электронные варианты запитываются от электролинии либо иного источника.
По количеству полюсов
В зависимости от особенностей электросети можно подобрать УЗО:
- 2Р, или двухполюсные. Подходят для однофазной линии. Оснащаются 4-мя парными клеммами с каждой стороны для подкидывания на нейтраль и фазу.
- 4Р, или четырехполюсные. Подходят для трехфазной и однофазной сетей. На каждой стороне аппарата имеется 3 клеммы для фаз и одна – для подсоединения нейтрали.
По номинальному току
Показатель должен равняться или быть больше, чем общий номинал выключателей для групп. Для бытового применения подходят модификации на 6000 А, но при наличии нового дома и трансформаторной станции вблизи на вводе ставятся УЗО на 10 кА.
По дифференциальному току
Оптимальным для защиты человека и животных будут аппараты, срабатывание которых происходит при дифференциальном токе в 30 мА. Выключатели, срабатывающие при токах от 100 мА, используются с противопожарными целями – они полностью обесточат линию.
Монтаж устройств осуществляется на стене, на дин-рейке. Существуют приборы, имеющие конструкцию переносок, адаптеров, розеток.
Особенности ремонта и замены УЗО
Подключение УЗО по линии нейтрали
С фазой разобрались, теперь переходим к проводнику нейтрали (N). После противопожарного УЗО (3), нулевой проводник закрепляем на общую нулевую шину (4). Затем от общей нулевой шины проводник (N) заводим на УЗО (7) и УЗО (14), а так же диф. автомат (13)
Обратите внимание, после диф.автомата, нулевой проводник проложен непосредственно к нагрузке, а не к нулевой шине, так как автомат работает автономно, обеспечивая, к примеру, только стиральную машину, или только выделенную компьютерную сеть
После УЗО (7) нулевой проводник ведем к шине (11), к которой будут подключены нулевые проводники розеток (2,3,4), во время утечки тока в одной из групп розеток, сработает УЗО (7). Аналогичная схема УЗО (14), к которой подключены группа розеток (5,6,7). При такой схеме УЗО будет работать корректно.
Если была бы только одна общая нулевая шина, то во время утечки тока в одной группе, могли бы сработать оба УЗО или среагировало бы противопожарное УЗО, что могло бы привести к обесточиванию всего здания. Нулевые проводники освещения через УЗО не проходят и не заводятся под контактные зажимы шин (11,18), их нужно завести под контактные зажимы нулевой общей шины (4).
Читайте следующие статьи про УЗО:
- Как отличить Дифференциальный автомат от УЗО?
- Какие типы УЗО существуют и в чем их различие?

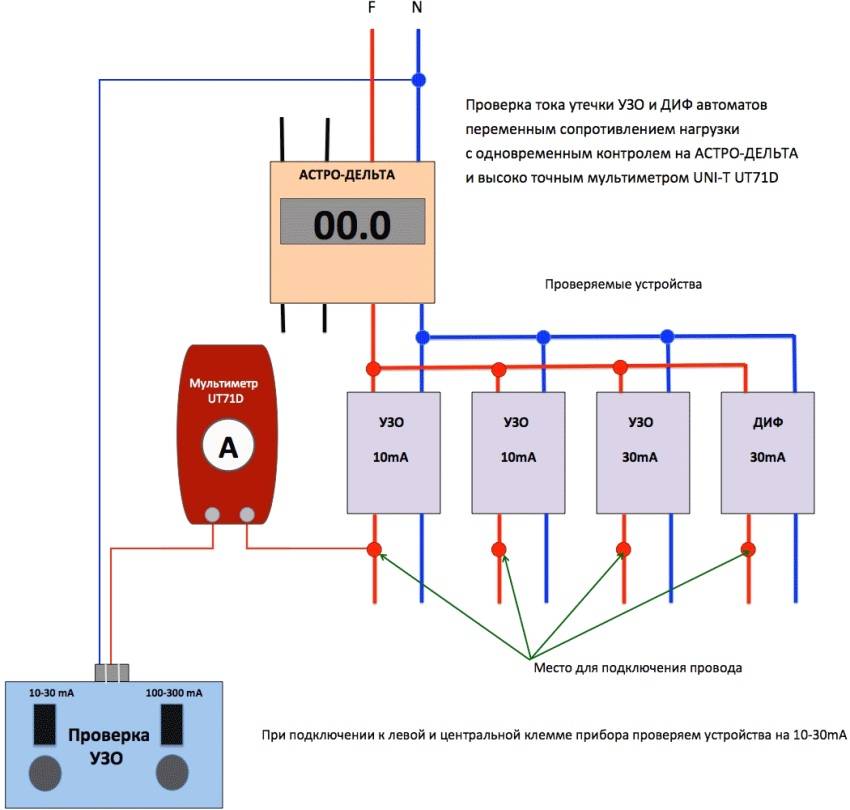

Проверка работоспособности УЗО
Чтобы убедиться, что УЗО выполняет свою задачу, можно воспользоваться кнопкой «Тест», расположенной на лицевой панели прибора. При нажатии кнопки внутри устройства должна создаться электрическая цепь, копирующая ситуацию утечки.
Если отключения не последовало, то возможны следующие ситуации:
- аппарат неправильно подключён к сети;
- кнопка сломана или не работает её электрическая схема;
- защита устройства неисправна.
Удостовериться, что причина несрабатывания УЗО заключается в поломке кнопки или защитного механизма, можно иными методами.
Точные результаты показывает проверка выключателя дифференциального тока посредством простой пальчиковой батарейки. Устройство типа A срабатывает вне зависимости от полярности подключения батарейки. А прибор типа AC действует только при определённой полярности. Это объясняется тем, что УЗО разновидности A реагирует на любой электрический ток.
С помощью батарейки можно точно проверить, работоспособно ли УЗО
Сымитировать реальную аварию для оценки работы устройства позволяет способ, при котором используется лампа накаливания и резистор. От проверки кнопкой «Тест» этот метод отличается созданием цепи для утечки тока не внутри, а снаружи прибора.
Для тестирования УЗО таким способом требуется подготовить:
- лампу накаливания мощностью 10 Вт;
- резистор 2,3–2,5 кОм мощностью 5–10 Вт;
- патрон для лампы;
- провод с изоляцией.
Проверка с помощью лампы и резистора выполняется поэтапно:
- Лампу последовательно соединяют с резистором, тем самым создавая цепь, которая имитирует утечку.
- Первый провод созданной цепи подключают к заземляющему контакту розетки, а второй — к фазе той же самой розетки.
Для проверки работоспособности УЗО можно собрать простую схему из лампочки и резистора и подключить её в электрическую сеть
Если защита сработает, то розетка моментально отключится от сети.
