Проверка реле на работоспособность мультиметром

Причины отказа реле-регулятора

Чтобы в будущем свести к минимуму вероятность повторных поломок, следует ознакомиться с основными причинами выхода из строя устройства.

• Короткое замыкание на любом из участков электрической цепи, включая межвитковое замыкание обмотки возбуждения.
• Регулятор также может выйти из строя в случае пробоя диодов или поломки выпрямительного моста.
• Неправильное подсоединение или переплюсовка к выводам АКБ.
• Проникновение влаги или большого количества пыли в генератор и/или непосредственно регулятор (такие случаи распространены во время обильных осадков или мойки машины).
• Механическое повреждение рабочего узла.
• Естественный износ, завершение эксплуатационного срока.
• Изначально сомнительное качество приобретаемого товара.

Существует несколько несложных способов прозвонить встроенные и съемные реле.

Проверка интегрального реле-регулятора

В случае исполнения реле-регулятора в виде модуля щеточного узла осуществляется совмещенная проверка. Для ее выполнения потребуются:

• регулируемый источник напряжения (его функции выполняет зарядное устройство);
• автомобильная лампочка малой мощности (для подфарников, указателей поворота или плафона салонного освещения);
• несколько соединительных проводов.

Кроме того, разбираем генератор. Для этого откручиваем один или несколько (в зависимости от исполнения) крепежных болтов, снимаем щеточный узел, который очищаем от графитовой пыли. Н вход щеточного узла подключаем регулируемый источник, а к его выходу, который совпадает с выходом реле – лампочку. Для некоторых моделей зарядных устройств параллельно выходу потребуется подключить аккумуляторную батарею, так как иначе источник не включится. Далее включаем источник и изменяем его выходное напряжение, которое контролируется по встроенному индикатору или мультиметром. С учетом того, что щетки хорошо проводят электрический ток, а реле может находиться в двух состояниях и имеет пороговую характеристику:

• при входном напряжении не свыше 14,5 – 14,7 В лампочка горит;
• в случае превышения указанного значения реле срабатывает, что отмечается погасшей лампочкой.

Это интересно: Признаки неисправности датчика коленвала

Если лампочка продолжает гореть при напряжении 16 В и более, реле считается вышедшим из строя и подлежит обязательной замене.

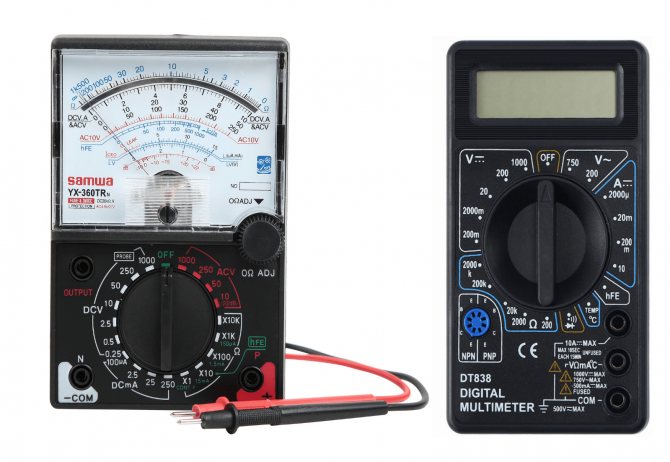

Разновидности мультиметров и принцип их устройства

Самые распространенные разновидности мультиметров – аналоговые и цифровые. Как они обустроены и работают, рассмотрим далее.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением. Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр.

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений. Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на “0”. Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний. Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена. Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку. Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

Цифровой мультиметр.

В комплект для измерений входят два провода с клеммами и остроконечными щупами:

• один провод черного цвета – “минус”, “масса”, “com” (common – общий);
• второй провод красного – плюс или “измерительный”.

Будет интересно Как сделать микрофон из телефона своими руками

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – “крокодильчиком”. Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы. Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

https://youtube.com/watch?v=8rfdO2tGcCc

Схема подключения пускового реле холодильника

Эта деталь нужна для запуска асинхронного однофазного мотора компрессора. В подключении реле нет никаких сложностей. К статору двигателя подходит пусковая и рабочая обмотки. Первая участвует в пуске и запуске компрессора, вторая поддерживает ротор в рабочем состоянии, непрерывно подает переменный ток. Имеется пускозащитное реле, которое регулирует подачу и отключает питание на рабочую и пусковую обмотку.

Индукционное замыкание

На вход устройства подают питание: «ноль» и «фазу», на выходе последняя делится на 2 линии. Одна через пусковой контакт подходит к пусковой обмотке, другая соединяется с рабочей обмоткой мотора. В реле на рабочую обмотку подается ток через пружину, сопротивление которой довольно высокое, затем через соединение с биметаллической перемычкой. Этот элемент обладает свойством изгибаться в одном направлении под воздействием повышенной температуры. Как только в цепи ток сильно увеличивается, к примеру, если происходит замыкание между витками или заклинивает двигатель, пружина, которая соприкасается с перемычкой, нагревается. Последняя меняет форму, после чего контакт размыкается и компрессор выключается.

Для того чтобы запустить мотор в данной схеме используют катушку, последовательно подключенную в цепь с рабочей обмоткой. Когда ротор находится в неподвижном состоянии, подается напряжение, которое провоцирует повышение тока на катушке. Образуется магнитное поле, оно притягивает подвижный сердечник, он в свою очередь замыкает пусковой контакт. После того как ротор наберет обороты, происходит понижение тока в сети, уменьшение магнитного поля. Пусковой контакт размыкается компенсирующей пружиной либо силой тяжести.

Позисторное включение

Пускатель состоит из конденсатора и позистора, который является разновидностью теплового резистора. В схеме компрессора конденсатор установлен между шинами стартовой и рабочей обмотки. Этот механизм обеспечивает смещение фазы, которое нужно для того, чтобы включился мотор компрессора. Со стартовой обмоткой позистор подключен последовательно. При пуске его сопротивление незначительное, в эту минуту через обмотку протекает большой ток. Когда он проходит, позистор нагревается и сильно повышается его сопротивление. Из-за этого почти полностью блокируется вспомогательная обмотка. Остывает деталь после того, как  на компрессор прекращается подача напряжения.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулятор напряжения генератора (РН) ремонту не подлежит, он только меняется на новый. Однако перед его заменой следует убедиться, что именно он вышел из строя. Изучаем вопрос «как проверить регулятор напряжения ВАЗ 2110«.
Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени	не более 0,7
на второй ступени	14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом	17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом	5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм	1,4 ± 0,07
Расстояние между контактами второй ступени, мм	0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

• отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
• подключить к ней лампочку (исключив из схемы регулятор);
• снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Питание мультиметров

В обоих видах мультиметров для работы требуются элементы питания. Некоторыми видами индикаторов можно измерять напряжение и без батарей, однако для всех остальных видов измерений все-таки требуется источник энергии. Это могут быть батарейки разных видов – АА, ААА, “Крона” (“6F22”) или аккумуляторы. Существуют модели со встроенными аккумуляторами, которые можно подзарядить.

Очень хорошо, если в мультиметре есть функция автоотключения при бездействии. Часто получается так, что измерения произведены, сломанный прибор отремонтирован, начинаются проверочные/наладочные пуски, а мультиметр забыт во включенном состоянии. За несколько часов аккумулятор вполне может разрядиться. Поэтому для тех, кто постоянно пользуется измерительным прибором, лучше выбрать модель с автоотключением.

Реле бензонасоса автомобиля.

Как подключить мультиметр к предохранителю и как проверить его тестером

Проверка предохранителей выполняется время от времени в автоматах щитовых комнат квартир или в автомобилях. Сделать это можно с помощью простого тестера или мультиметра.

Для начала нужно разобраться с типом электропредохранителя. Они бывают патронными и плоскими. Первый имеет форму цилиндра, и продолжительное время использовался в домах и в электроприборах. Этот цилиндр имеет два металлических контакта, с помощью которых он и включается в сеть последовательно. Второй часто используется в автомобилях последние несколько десятков лет. Внешне он похож на вилку провода, так как конструктивно он выглядит как кусочек пластика с торчащими из него контактами.

После этого следует понять, как работает мультиметр. Это прибор, который измеряет силу переменного и постоянного тока, сопротивление и напряжение. С его помощью можно проверить работоспособность любых электроприборов и их элементов. Касается это и электропредохранителя.

Важно! У мультиметра и тестера есть два контакта с положительным и отрицательным знаком. Для проверки он пропускает по контурам прибора или его элемента небольшое количество электричества от своей батареи и проверяет, сколько его вернулось на другой контакт

Подробная пошаговая инструкция по проверке выглядит следующим образом:

Подробная пошаговая инструкция по проверке выглядит следующим образом:

• Убедиться, что устройство выключено и вынуть предохранитель из прибора или автомобиля;
• Включить мультиметр и должным образом настроить его. Установить переключатель на измерение сопротивления (Ом). Можно заранее скрестить положительный и отрицательный щупы и посмотреть на значение. Параметр измерения электропредохранителя должен получиться практически идентичным. Также можно измерить силу тока вместо сопротивления. Для этого ручка поворачивается в соответствующем направлении (А);
• Прикоснуться обоими щупами мультиметра к ножкам электропредохранителя одновременно и зафиксировать значение измеряемого параметра на экране;
• Если при измерении сопротивления ничего не появилось, то это означает, что элемент расплавился и вышел из строя. При измерении силы тока у нормально функционирующего предохранителя мультиметр должен постоянно издавать пищащие звуки. Если элемент перегорел, и в нем нет контакта, то прибор при прозвонке будет «молчать».

Таким образом, электропредохранитель в современной технике — важная и нужная вещь, способная защитить приборы и человека от воздействия большой силы тока, образовавшейся в результате короткого замыкания. Проверить такой элемент цепи на работоспособность можно и простым тестером или мультиметром.

Электроника в автомобиле с каждым годом становится все сложнее, и электрические цепи включают в себя все больше элементов. Практически все они связаны друг с другом тем или иным образом, и выход из строя одного из элементов может привести к поломке других. Чтобы этого избежать, в автомобиле начали устанавливаться предохранители, задачей которых является защита электрических цепей от короткого замыкания. Разрушаясь, предохранители разрывают цепь, тем самым отключая ток и защищая устройства, состоящие в ней.

Как проверить твердотельное реле мультиметром?

Мультиметр – прибор, которым фактически определяется импеданс в момент подачи небольшого уровня напряжения через щупы непосредственно в тестируемую цепь. Затем мультиметром измеряется ток, протекающий через щупы, с последующим вычислением сопротивления.

Теоретически всё достаточно просто. Через классическую формулу тоже:

R = U / I

Однако, как отмечалось выше по тексту, выход твердотельного электронного реле включается путём «отбора» небольшой части напряжения из сети переменного тока для подачи управляющего тока на затвор тиристоров.

Проще говоря, если сеть переменного тока не подключена к твердотельному реле, на выходе какой-либо потенциал отсутствует. Поскольку тех уровней напряжения и тока, что создаются мультиметром, недостаточно для включения тиристоров, выход твердотельного электронного реле останется в состоянии «отключено».

Как результат твердотельные электронные реле невозможно проверить, если рассчитывать на значительное изменение выходного импеданса в моменты включения твердотельного реле.

Поэтому эффективный способ стендовых испытаний твердотельного реле — это построение простой испытательной схемы, куда входит источник питания постоянного тока (батарея на 9 вольт). Также понадобится лампа накаливания мощностью 60 или 100 Вт.

Простая электрическая схема для проверки твердотельного реле на работоспособность или на дефект: L1, L2 – сетевой терминал; Л1 – лампа накаливания; ТЭР – твердотельное электронное реле; К1 – кнопочный коммутатор; ИП – источник питания постоянного напряжения

Картинка выше демонстрирует базовую схему подключения, пригодную для проверки твердотельного реле постоянного тока. Когда на выход прибора подключается сеть переменного напряжения, лампа накаливания гореть не должна. Когда же кнопка К1 приводится в действие, источник постоянного напряжения активирует вход прибора, соответственно, выход включается, лампа накаливания загорается.

Аналогичная испытательная схема проверки пригодна для тестирования работоспособности твердотельного электронного реле на входе переменного тока. Достаточно лишь заменить источник постоянного тока подключением к сети переменного тока через К1, как показано на схеме ниже.

Второй вариант схемы без внешнего источника питания: L1, L2 – сетевой терминал; Л1 – лампа накаливания; ТЭР – тестируемый электронный прибор; К1 – кнопочный коммутатор

Как и в случае с выходом, вход не чувствителен к полярности. Однако эту схему допустимо использовать только в том случае, если напряжение сети меньше максимального номинального входного напряжения проверяемого устройства. Подача напряжения на вход, превышающего максимальное значение прибора, приведёт к повреждению.

Как проверить твердотельное реле на функциональность?

Первую схему проверки мультиметром твердотельного реле также допустимо применять для оценки функциональности выхода твердотельного прибора постоянного тока. Это можно сделать, применив второй источник питания для переключения выхода вместо сетевого импеданса.

Однако источник питания здесь должен иметь достаточное напряжение для включения лампы накаливания мощностью 40 Вт или 60 Вт. В большинстве случаев достаточно источника питания на 60 вольт постоянного тока, способного обеспечить нагрузку до 1А.

Кроме того, в отличие от выхода ТЭР переменного тока, выход ТЭР постоянного тока чувствителен к полярности. Клеммы «+» и «-» источника питания необходимо подключать к соответствующим клеммам «+» и «-» выхода.

Нагрузка лампой обеспечивает лёгкое визуальное подтверждение работы прибора, но также необходимо учитывать, что в некоторых случаях предпочтительно использовать другой тип нагрузки для стендовой проверки. В большинстве случаев это не проблема, пока не превышаются номинальные значения напряжения и тока ТЭР.

Однако с твердотельными приборами постоянного тока следует быть несколько осторожнее. Если решено использовать:

• электрический двигатель,
• вентиляционную установку,
• катушку электромагнита,

или любой другой тип индуктивной нагрузки, в таком случае подавляющий диод (1N4937RLG или аналогичный) необходимо установить обратно параллельно нагрузке. Этим предотвращается повреждение прибора потенциалом обратной ЭДС при обесточенной нагрузке.

При помощи информации: Crydom

Применение в автомобиле

Наиболее часто с коммутационными устройствами приходится сталкиваться автомобилистам. Речь идет о реле регулятора генератора (стартера). О нем вспоминают, когда двигатель перестает заводиться и выясняется, что аккумулятор разряжен. Одной из причин этого является неисправность регулятора.

На старых автомобилях для поддержания постоянства напряжения использовался регулятор, состоящий из трёх устройств — стабилизатора напряжения, ограничителя тока и реле обратного тока. Регулятор не позволяет аккумулятору перезаряжаться, что продлевает срок его службы.

Он бывает встроенный в щеточный блок стартера или выполняется как отдельный модуль. Его неисправность может перезарядить или не дозарядить аккумулятор. В первом случае будут видны потеки на корпусе, начнет выкипать электролит, что приведет к падению напряжения ниже 12 вольт. Во втором значения изначально будут ниже допустимого. Как результат, двигатель не заведется.

https://youtube.com/watch?v=zK07kpjjTIk

Старый тип или проверка 591.3702-01

Это совсем старый тип реле, он устанавливался еще на «копейки», а также на многие заднеприводные автомобили. Он также всегда отдельно крепился на кузове, но проверка здесь немного отличается по контактам.

Если взять их маркировку, то их всего два – «67» и «15». Первый контакт «67» — это минус как собственно и корпус реле, а вот «15» — это плюс. Принцип действия такой же, подсоединяем наше зарядное устройство  — начинаем проверку, повышаем напряжение до 14,5В, дальше смотрим на лампу. Если отключилась хорошо, нет – плохо, замена.

 Есть еще один «лайфхак» – если подключить лампочку, в обход реле регулятора к проводам которые шли на контакты 15 и 67, далее снять с плюсовой клеммы АКБ провод – если мотор не заглох, значит генератор «живой».

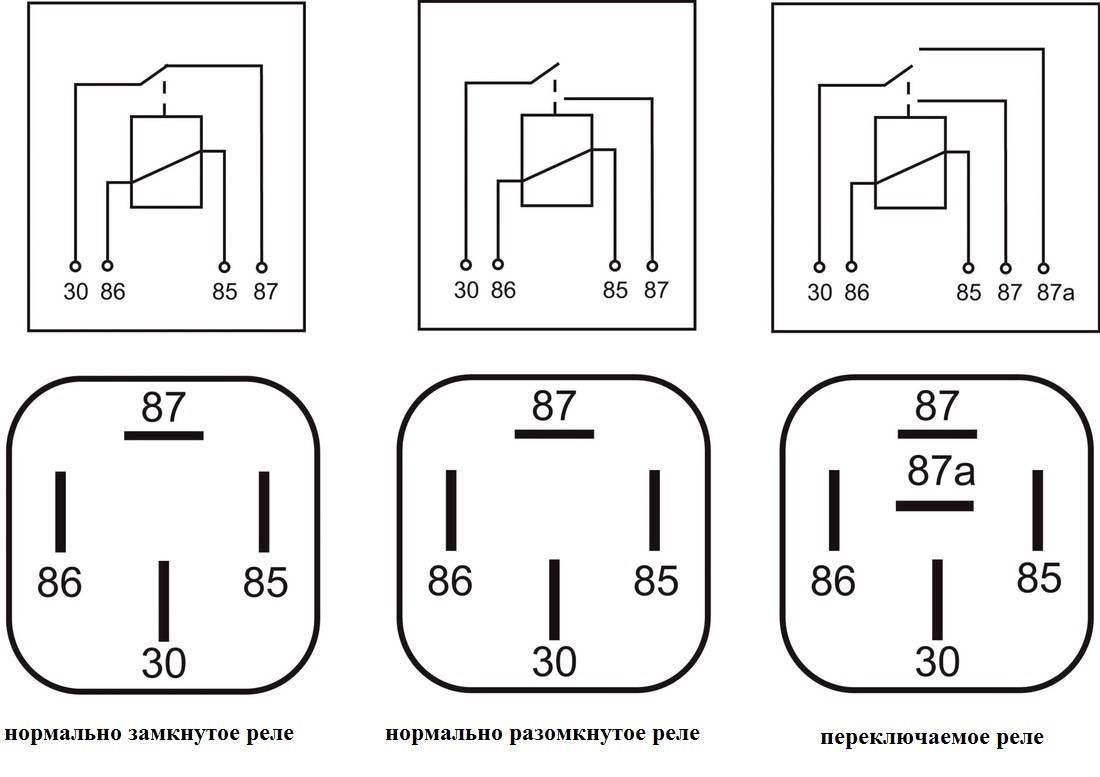

Как проверить реле в автомобиле

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

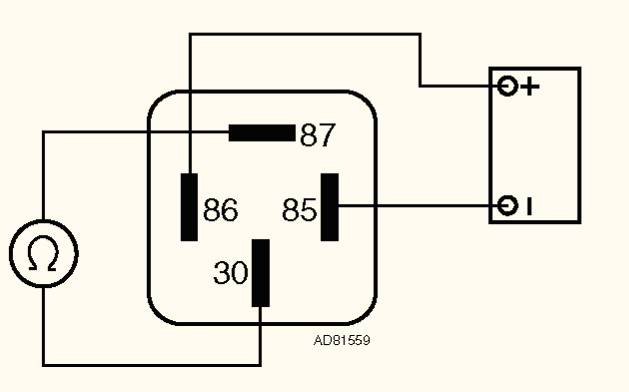

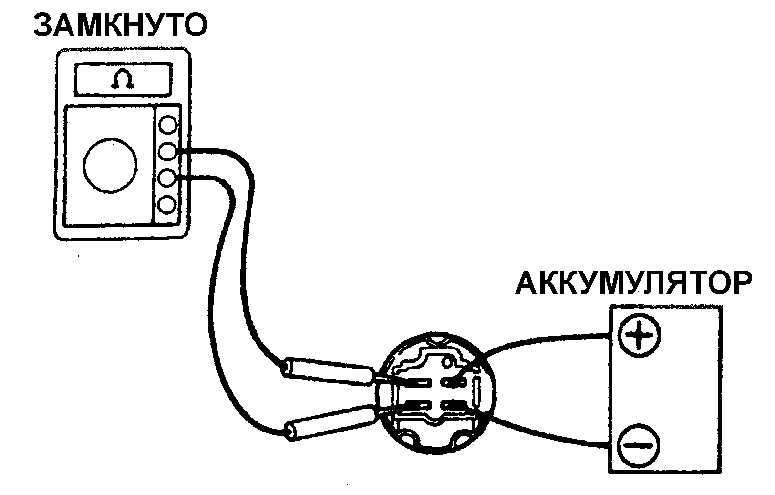

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Почему отказывает генератор ваз 2107 и его поэтапная проверка

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Если реле включено, а напряжение есть только на одном силовом контакте, значит, ток не проходит через контактную группу реле. Происходит это, как правило, из-за обгорания контактов перемычки, замыкающей силовую электролинию. Подобное реле проще заменить новым, так как разбирать данную конструкцию и пытаться зачистить перемычку достаточно сложное и ненадежное занятие. Тем более, что стоимость большинства реле невысока.

Почему в автомобилях применяется напряжение 12 вольт

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

• мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
• ключ рожковый на 10;
• отвёртка плоская.

Простой вариант проверки регулятора

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

1. Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);

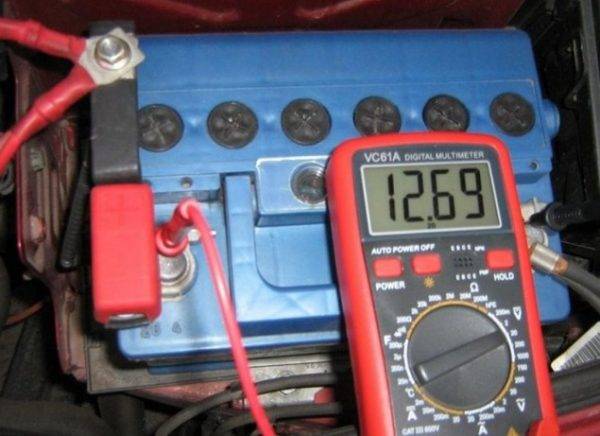

2. Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

1. Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

Последовательность замены вышедшего из строя реле-регулятора

Перед началом работы необходимо определиться с тем, какого типа регулятор установлен на ВАЗ 2106: старый внешний, или новый внутренний. Если речь идёт об устаревшем внешнем регуляторе, то извлечь его не составит труда, так как он закреплён на арке левого переднего колеса.

Если же на ВАЗ 2106 установлен внутренний регулятор (что вероятнее всего), то перед его извлечением придётся снять с машины воздушный фильтр, поскольку он мешает добраться до генератора.

1. На внешнем реле рожковым ключом откручиваются два болта, удерживающие устройство на левой колёсной арке.
2. После этого все провода отсоединяются вручную, регулятор извлекается из подкапотного пространства и заменяется новым.

Есть пара важных моментов, не упомянуть о которых нельзя. Прежде всего, проблема с наружными регуляторами для ВАЗ 2106. Это очень старые детали, которые давным-давно сняты с производства. Как следствие, их практически невозможно найти в продаже. Иногда автовладельцу ничего не остаётся, как покупать внешний регулятор с рук, воспользовавшись объявлением в интернете. Разумеется, о качестве и о реальном сроке службы такой детали автовладельцу остаётся лишь догадываться. Второй момент касается извлечения внутренних регуляторов из корпуса генератора. По каким-то неведомым причинам провода, подключённые к регулятору со стороны генератора, очень хрупкие. Чаще всего они ломаются «под корень», то есть прямо у контактной колодки. Устранить эту проблему не так-то просто: придётся ножом разрезать колодку, перепаивать сломанные провода, изолировать места припоя, а затем склеивать пластмассовую колодку универсальным клеем. Это очень кропотливая работа

Поэтому при извлечении внутреннего регулятора из генератора ВАЗ 2106 следует проявлять крайнюю осторожность, особенно если ремонтом приходится заниматься на сильном морозе

Итак, для того, чтобы проверить и поменять сгоревший регулятор напряжения автовладельцу не потребуются специальные навыки. Всё, что ему нужно — умение пользоваться гаечным ключом и отвёрткой. И элементарные представления о работе мультиметра. Если всё это есть, то с заменой регулятора проблем не возникнет даже у начинающего автолюбителя. Главное, точно следовать изложенным выше рекомендациям.

Источник
