Однофазные и трехфазные реле постоянного тока — принцип работы

В чем особенности?

При создании твердотельного реле удалось исключить появление дуги или искр в процессе замыкания/размыкания контактной группы. В результате срок службы прибора увеличился в несколько раз. Для сравнения лучшие варианты стандартных (контактных) изделий выдерживают до 500 000 коммутаций. В рассматриваемых ТТР такие ограничения отсутствуют.

Стоимость твердотельных реле выше, но простейший расчет показывает выгоду их применения. Это обусловлено следующими факторами — экономией электроэнергии, продолжительным ресурсом работы (надежностью) и наличием управления с помощью микросхем.

Выбор достаточно широк, чтобы подобрать устройство с учетом поставленных задач и текущей стоимости. В продаже имеются как небольшие приборы для установки в бытовых цепях, так и мощные устройства, используемые для управления двигателями.

Как отмечалось ранее, ТТР отличаются по типу коммутируемого напряжения — они могут быть рассчитаны на постоянный или переменный I. Этот нюанс требуется учесть при выборе.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Скрытая проводка в деревянном доме своими руками, пошаговая инструкция

К особенностям твердотельных моделей стоит отнести чувствительность прибора к нагрузочным токам. В случае превышения этого параметра выше допустимой нормы в 2-3 и более раз, изделие ломается.

Чтобы избежать такой проблемы в процессе эксплуатации, важно внимательно подойти к процессу монтажа и установить в цепи ключа защитные устройства. Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку. Но и это не все

Но и это не все

Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку. Но и это не все. Для дополнительной защиты рекомендуется предусмотреть в схеме предохранители или автоматические выключатели (подойдет класс «В»)

Для дополнительной защиты рекомендуется предусмотреть в схеме предохранители или автоматические выключатели (подойдет класс «В»).

Общие сведения об устройстве

Перед тем как устанавливать токовое реле, необходимо подробно изучить его составные части, принцип действия и разновидности. Вся эта информация поможет выбрать максимально эффективный вариант для каждого конкретного устройства.

Это защитное приспособление считается одним из наиболее эффективных и надёжных. Свою популярность оно получило благодаря простой конструкции и лёгкости установки. Реле качественно выполняет свои функции и помогает предотвратить поломку оборудования в случае возникновения аварийной ситуации.

Реле тока состоит из следующих элементов:

• электромагнит, имеющий один или несколько участков с воздушным зазором;
• катушка;
• пружина;
• возвратная пружина;
• колодка;
• полюсный наконечник;
• якорь;
• корончатая гайка;
• регулировочный винт;
• контакты.

Принцип действия

Токовое реле, как и любая другая защитная конструкция, используется для аварийного отключения цепи от источника питания. Оно помогает продлить срок службы оборудования и избежать негативного воздействия различных факторов.

Принцип работы устройства:

1. Регулируется величина тока срабатывания путём изменения силы натяжения возвратной пружины. Делается это при помощи корончатой гайки и винта, определяющего величину воздушного зазора в электромагните.
2. Катушка подключается к цепи возбуждения аппарата, на котором установлено реле минимального тока.
3. Как только ток в цепи достигнет величины срабатывания (минимально допустимого значения), сила притяжения якоря к полюсному наконечнику станет больше противодействующей силы пружины, закреплённой в колодке.
4. Всё это приведёт к включению приспособления, а также замыканию и размыканию контактов.

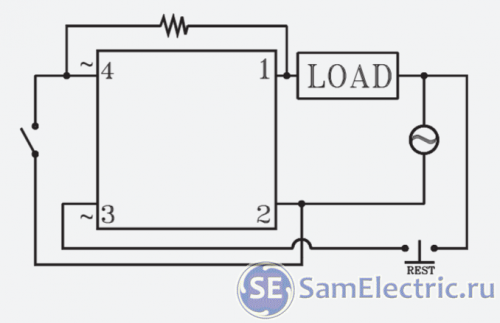

Схема с фиксацией и управлением кнопками (защелка)

Управление твердотельным реле с фиксацией включения

Схема включения интересна тем, что можно включать – выключать нагрузку, используя только две кнопки – Пуск и Стоп. То есть, схема такая же, как и при использовании обычного реле. Точнее, магнитного пускателя

Важно, что управляющее напряжение равно напряжению питания нагрузки

Схема работает таким образом. Исходно управляющее напряжение поступает на клемму 3 ТТР с источника питания через НЗ контакты кнопки Стоп. При нажатии кнопки Пуск (слева на схеме) напряжение с другого полюса источника поступает через НО контакты на клемму 4 ТТР. Реле включается, напряжение на клемме 1 появляется, и подается через резистор (вверху схемы) на клемму 4. Прошла доля секунды, кнопку Пуск можно отпускать, нагрузка питается до тех пор, пока не будет нажата кнопка Стоп.

Классификация твердотельных реле

Сферы применения реле разнообразны, поэтому и их конструктивные особенности могут сильно отличаться, в зависимости от потребностей конкретной автоматической схемы. Классифицируют ТТР по количеству подключенных фаз, виду рабочего тока, конструктивным особенностям и типу схемы управления.

По количеству подключенных фаз

Твердотельные реле используются как в составе домашних приборов, так и в промышленной автоматике с рабочим напряжением 380 В.

Поэтому эти полупроводниковые устройства, в зависимости от количества фаз, разделяются на:

• однофазные;
• трехфазные.

Однофазные ТТР позволяют работать с токами 10-100 или 100-500 А. Их управление производится с помощью аналогового сигнала.

К трехфазному реле рекомендуется подключать провода различных цветов, чтобы при монтаже оборудования можно было правильно их присоединить

Трехфазные твердотельные реле способны пропускать ток в диапазоне 10-120 А. Их устройство предполагает реверсивный принцип функционирования, который обеспечивает надежность регуляции одновременно нескольких электрических цепей.

Часто трехфазные ТТР используются для обеспечения работы асинхронного двигателя. В его электросхему управления обязательно включаются быстрые предохранители из-за высоких пусковых токов.

По виду рабочего тока

Твердотельные реле нельзя настроить или перепрограммировать, поэтому они могут нормально работать только при определенном диапазоне электропараметров сети.

В зависимости от потребностей ТТР могут управляться электроцепями с двумя видами тока:

• постоянным;
• переменным.

Аналогично можно классифицировать ТТР и по виду напряжения активной нагрузки. Большинство реле в бытовых приборах работают с переменными параметрами.

Постоянный ток не используется в качестве основного источника электроэнергии ни в одной стране мира, поэтому реле такого типа имеют узкую сферу применения

Устройства с постоянным управляющим током характеризуются высокой надежностью и используют для регуляции напряжение 3-32 В. Они выдерживают широкий диапазон температур (-30..+70°С) без значительного изменения характеристик.

Реле, регулирующиеся переменным током, имеют управляющее напряжение 3-32 В или 70-280 В. Они отличаются низкими электромагнитными помехами и высокой скоростью срабатывания.

По конструктивным особенностям

Твердотельные реле часто устанавливают в общий электрощит квартиры, поэтому многие модели имеют монтажную колодку для крепления на DIN-рейку.

Кроме того, существуют специальные радиаторы, располагающиеся между ТТР и опорной поверхностью. Они позволяют охлаждать прибор при высоких нагрузках, сохраняя его рабочие характеристики.

Реле крепиться на DIN-рейку преимущественно через специальный кронштейн, который имеет и дополнительную функцию – отводит излишки тепла при работе прибора

Между реле и радиатором рекомендуется наносить слой термопасты, который увеличивает площадь соприкосновения и увеличивает теплоотдачу. Существуют и ТТР, предназначенные для крепления к стене обычными шурупами.

По типу схемы управления

Не всегда принцип работы регулируемой реле техники требует его мгновенного срабатывания.

Поэтому производители разработали несколько схем управления ТТР, которые используются в различных сферах:

1. Контроль «через ноль». Такой вариант управления твердотельным реле предполагает срабатывание только при значении напряжения, равном 0. Используется в устройствах с емкостной, резистивной (нагреватели) и слабой индуктивной (трансформаторы) нагрузкой.
2. Мгновенное. Используется при необходимости резкого срабатывания реле при подаче управляющего сигнала.
3. Фазовое. Предполагает регулирование выходного напряжения методом изменения параметров управляющего тока. Применяется для плавного изменения степени нагрева или освещения.

Твердотельные реле различаются и по многим другим, менее значимым, параметрам

Поэтому при покупке ТТР важно разобраться в схеме работы подключаемой техники, чтобы приобрести максимально соответствующее ей регулировочное устройство

Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

https://youtube.com/watch?v=8rfdO2tGcCc

Трехфазные реверсивные реле

• Главная
• Реле твердотельное (ТТР / SSR)
• Трехфазные реверсивные реле

Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям. Благодаря своим характеристикам твердотельные реле все чаще заменяют электромагнитные реле и контакторы. Твердотельные реле применяются в системах управления нагревом, освещением, электродвигателями, трансформаторами, электромагнитами и т.д.

Особенности реле:

• Длительный срок службы
• Управляющее напряжение 10-30V DC
• Коммутация по 3-м фазам
• Отсутствие дребезга контактов и искрения при переключениях
• Высокое сопротивление изоляции между коммутируемой и управляющей цепью
• Встроенная RC-цепь и защита от одновременного включения
• Светодиодная индикация направления вращения

Расшифровка номенклатуры

1. GDH – Вид твердотельного реле
2. GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
3. GTH – трехфазные твердотельные реле (10 – 120А)
4. GTR – реверсивные твердотельные реле (10 – 40А)
5. 40 – рабочий ток 40А (от 10 до 500А)
6. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
7. ZD3 – тип управляющего сигнала (способ коммутации)
8. LA – аналоговый сигнал 4-20мА (фазовое управление)
9. VD – аналоговый сигнал 0-10V DC (фазовое управление)
10. ZD – управление 10-30V DC (коммутация при переходе через ноль)
11. ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
12. ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
13. DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)

Варианты исполнений

Выходное напряжение	Управляющее напряжение	Номинальный коммутируемый ток
10A	25A	40A
480V AC “перек. В 0”	10-30V DC	GTR1048ZD	GTR2548ZD	GTR4048ZD

Технические характеристики и условия эксплуатации:

Модификация твердотельного реле	GTRxxxxxZD
Коммутируемое напряжение	48-480V AC 47-63Гц
Управляющее напряжение	10-30V DC
Потребляемый ток в цепи управления	≤40mA
Напряжение вкл./выкл.	8V DC/5V DC
Максимальное пиковое напряжение	1000V AC
Максимальный пиковый ток	10А:100А, 25А:250А, 40:400А в течении 10мс
Падение напряжения в цепи нагрузки	≤1,6V AC
Ток утечки (выключенное состояние)	≤10мА
Время переключения	½ цикла
Светодиодная индикация	Зеленый -прямое вращение Красный – обратное вращение
Напряжение пробоя	2500V AC в теч. 1 минуты
Сопротивление изоляции	500МОм при 500V DC
Температура окружающей среды	-30…+75°C
Относительная влажность	≤80º (без образования конденсата)
Габаритные размеры	105х74х33мм
Способ монтажа	Винтами на монтажную поверхность
Масса	≤450г

Примечание:

• Реле подбирается с учетом пускового тока двигателя
• Для защиты реле от перенапряжения применяйте варисторы установленные параллельно цепи нагрузки
• Для эффективного отвода тепла обязательно использовать радиаторы (и возможно вентилятор)
• Не переключайте реверс до полной остановки двигателя!
• Для изменения направления вращения используйте 3-позиционный переключатель с фиксацией в среднем положении (стоп)

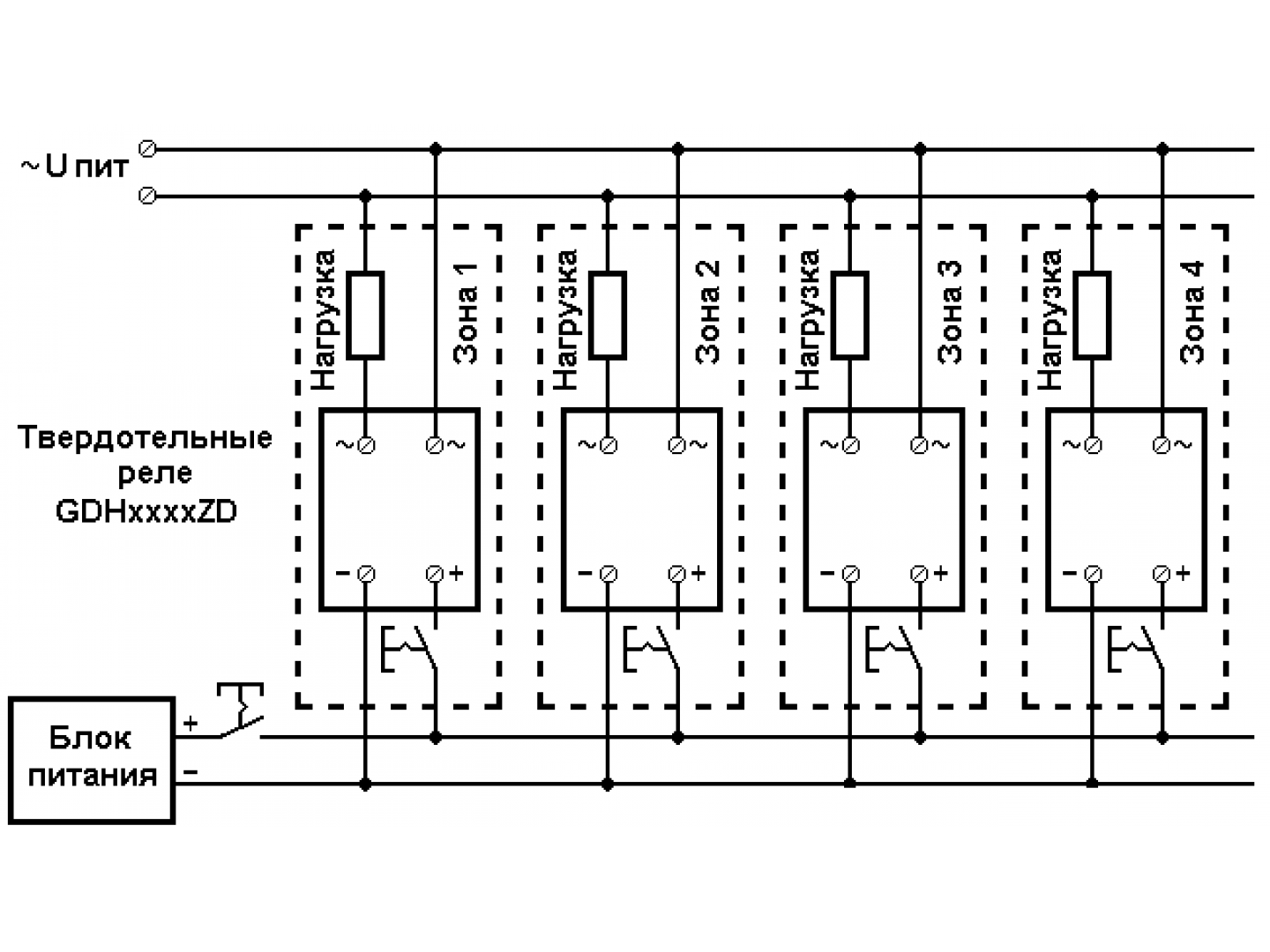

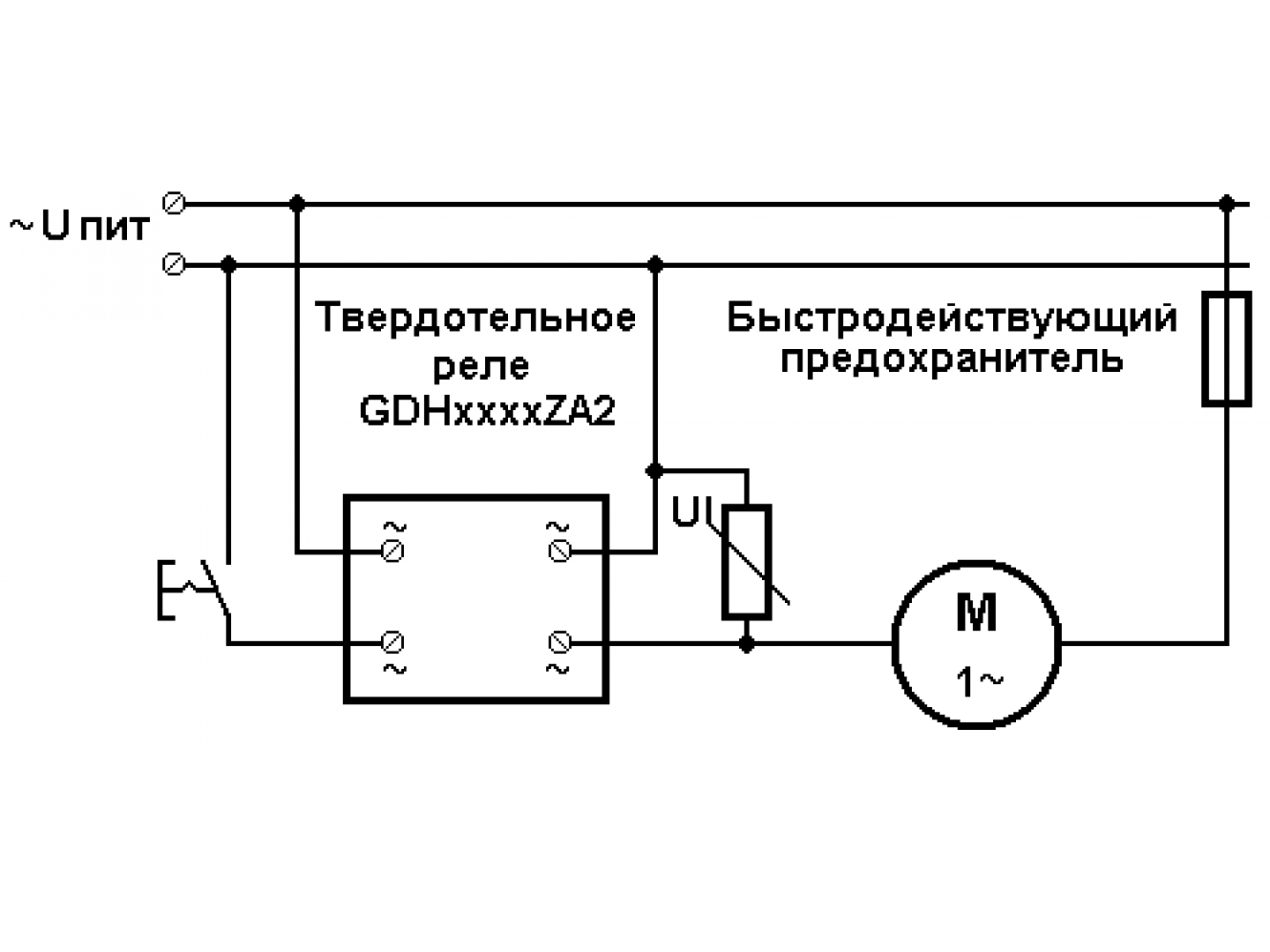

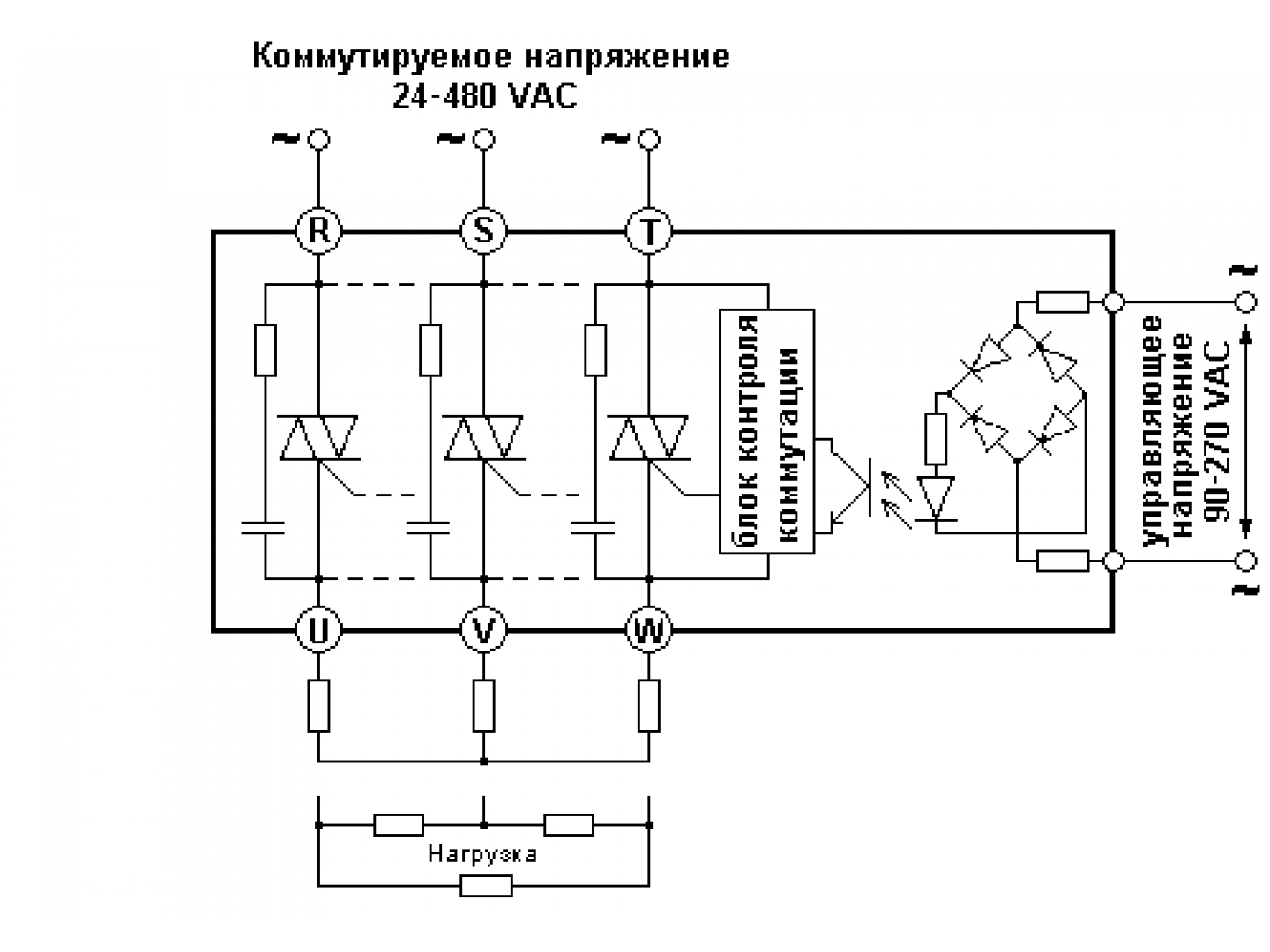

Схемы подключения:

Внешний вид и габаритные размеры:

Вернутся в раздел: Твердотельные реле / Maxwell твердотельные реле

Принцип действия

В твердотельных реле взаимодействие управляющего сигнала с управляемым происходит путем формирования гальванической развязки – как правило, с помощью оптрона. Управляющее напряжение подает питание на светодиод, а он, в свою очередь, освещает фотодиод, и с помощью тока последнего включается МОП или тиристор, управляющий нагрузкой. Тиристоры и симисторы используются в устройствах, применяемых при переменном токе, а транзисторы – в приборах с постоянным током. Также применяются и специализированные оптоэлектронные приборы – оптотиристоры и фототиристоры.

Структура ТТР включает:

• вход – первичная цепь, состоящая из резистора на постоянном изоляторе, имеющего последовательное подключение. Главной функцией входной цепи является принятие сигнала и передача его устройству реле, коммутирующему нагрузку;
• оптическая развязка – используется для изоляции входной и выходной сети переменного тока;
• триггерная цепь – отдельный элемент, обрабатывающий входной сигнал и переключающий выход;
• цепь переключателя – подает силу напряжения, включает в себя транзистор, симистор и кремниевый диод;
• цепь защиты – может быть внешней или внутренней, защищает устройство от сбоев или появления ошибок.

Для коммутации индуктивной нагрузки при помощи твердотельного реле необходимо увеличить запас тока не менее, чем в 6–8 раз.

Что такое твердотельное реле

Твердотельное реле (ТТР) или в буржуйском варианте Solid State Relay (SSR) – это особый вид реле, которые выполняют те же самые функции, что и электромагнитное реле, но имеет другую начинку, состоящую из полупроводниковых радиоэлементов, которые имеют  своем составе силовые ключи на тиристорах, симисторах или мощных транзисторах.

Твердотельное реле — принцип работы

Твердотельное реле — это устройство, обеспечивающее контакт между низковольтными и высоковольтными электрическими цепями.

Рассматривая структуру данного прибора, большинство моделей схожи между собой, имеют незначительные отличия, которые никак не влияют на принцип их работы.

Структура твердотельного реле включает наличие:

• входа,
• оптической развязки,
• триггерной цепи,
• цепи переключателя,
• цепи защиты.

Входом является первичная цепь, которая характеризуется наличием резистора на постоянном изоляторе, который имеет последовательное подключение. Основная функция цепи входа состоит в принятии сигнала и передаче команды устройству твердотельного реле, которое коммутирует нагрузку.

В качестве изоляции входной и выходной сети с переменным током используется устройство оптической развязки. От типа данного компонента, зависит вид реле и его принцип работы.

Для обработки входного сигнала и переключения выхода используется конструкция триггерной цепи. Она выступает, как отдельный элемент, а в некоторых моделях входит в состав оптической развязки.

Чтобы подать силу напряжения на нагрузку используется цепь переключающего типа, которая включает транзистор, кремниевый диод и симистор.

Чтобы защитить твердотельное реле от сбоев в работе или возникновения ошибок, используется отдельная защитная цепь. Это устройство бывает двух видов: внутреннего и внешнего.

Твердотельное реле схема состоит из:

• системы контроля,
• устройства твердотельного реле,
• двигателя, насоса, сварочного аппарата, трансформатора или нагревателя.

Чтобы коммутировать индуктивную нагрузку с помощью твердотельного реле следует увеличить запас тока в 6-8 раз.

Принцип работы твердотельного реле состоит в замыкании или размыкании контактов, которые передают напряжение непосредственно на реле. Чтобы привести в действие контакты необходимо наличие активатора. Его роль в твердотельном реле выполняет полупроводник или твердотельный прибор. В устройствах которые работают при переменном токе это тиристор или симистор, а для приборов с постоянным током — транзистор.

Прибор, который характеризуется наличием ключевого транзистора, является твердотельным реле. Это, например, датчик движения или света, который с помощью транзистора осуществляет передачу напряжения.

Между напряжением в катушке и силовых контактах появляется действие гальванической развязки, которое исчезает в следствие наличия оптической цепи.

Это интересно: Производители автоматических выключателей – рейтинг лучших фирм: изучаем развернуто

Реле

С точки зрения микроконтроллера, реле само является мощной нагрузкой,
причём индуктивной. Поэтому для включения или выключения реле нужно
использовать, например, транзисторный ключ. Схема подключения и также
улучшение этой схемы было рассмотрено ранее.

Реле подкупают своей простотой и эффективностью. Например, реле
HLS8-22F-5VDC — управляется напряжением 5 В и способно коммутировать
нагрузку, потребляющую ток до 15 А.

Главное преимущество реле — простота использования — омрачается
несколькими недостатками:

• это механический прибор и контакты могу загрязниться или даже привариться друг к другу,
• меньшая скорость переключения,
• сравнительно большие токи для переключения,
• контакты щёлкают.

Часть этих недостатков устранена в так называемых твердотельных
реле. Это,
фактически, полупроводниковые приборы с гальванической развязкой,
содержащие внутри полноценную схему мощного ключа.

Пример твердотельного реле

Предположим, нам нужен микроконтроллер с сигналом порта цифрового выхода всего лишь +5 В для управления нагревательным элементом 120 В переменного тока, 600 Вт. Для этого мы могли бы использовать опто-триационный изолятор MOC 3020, но внутренний триак может пропускать только максимальный ток (I _TSM ) в пике 1 А на пике источника переменного тока 120 В, поэтому необходимо также использовать дополнительный переключающий триак.

Сначала давайте рассмотрим входные характеристики оптоизолятора MOC 3020 (доступны другие опто-триаки). Спецификация оптоизоляторов говорит нам, что прямое напряжение (V _F ) падения входного светодиода составляет 1,2 В, а максимальный прямой ток (I _F ) составляет 50 мА.

Светодиоду требуется около 10 мА, чтобы он мог достаточно ярко светиться до максимального значения 50 мА. Однако порт цифрового выхода микроконтроллера может выдавать максимум 30 мА. Тогда значение требуемого тока лежит где-то между 10 и 30 миллиампер. Следовательно:

Таким образом, можно использовать резистор для ограничения последовательного тока со значением от 126 до 380 Ом. Поскольку порт цифрового выхода всегда переключается на +5 В и для уменьшения рассеивания мощности через светодиод оптопары мы выберем предпочтительное значение сопротивления 240 Ом. Это дает светодиодный прямой ток менее 16 мА. В этом примере подойдет любое предпочтительное значение резистора между 150 Ом и 330 Ом.

Нагрузка нагревательного элемента составляет 600 Вт. Использование 120 В переменного тока даст нам ток нагрузки 5 ампер (I = P / V). Поскольку мы хотим управлять этим током нагрузки в обоих полупериодах (все 4 квадранта) формы сигнала переменного тока, нам потребуется триак переключения сети.

BTA06 — это симистор 600 В на 6 ампер (I _{T (RMS)} ), подходящий для общего / двухпозиционного переключения нагрузок переменного тока, но подойдет любой аналогичный симистор с номинальным напряжением 6–8 ампер. Кроме того, для этого переключающего триака требуется только 50 мА привода затвора для запуска проводимости, что намного меньше максимального значения 1 А для оптоизолятора MOC 3020.

Учтите, что выходной триак оптоизолятора включился при пиковом значении (90 o ) _{среднеквадратичного} напряжения питания 120 В переменного тока. Это пиковое напряжение имеет значение: 120 x 1,414 = 170Vpk. Если максимальный ток опто-триаков (I _TSM ) составляет 1 А, то минимальное значение требуемого последовательного сопротивления составляет 170/1 = 170 Ом или 180 Ом до ближайшего предпочтительного значения. Это значение 180 Ом будет защищать выходной триак оптопары, а также затвор триака BTA06 при питании 120 В переменного тока.

Если симистор оптоизолятора включается при значении пересечения нуля (0 o ) _{среднеквадратичного} переменного напряжения питания 120 В , то минимальное напряжение, необходимое для подачи требуемого тока возбуждения затвора 50 мА, заставляющего переключающий триак в проводимость, будет: 180 Ом х 50 мА = 9,0 вольт. Затем симистор срабатывает, когда синусоидальное напряжение Gate-to-MT1 превышает 9 вольт.

Таким образом, минимальное напряжение, требуемое после точки пересечения нуля формы сигнала переменного тока, должно составлять 9 вольт, при этом рассеяние мощности в этом последовательном затворном резисторе очень мало, поэтому можно безопасно использовать резистор номиналом 0,5 Ом с сопротивлением 0,5 Ом и номиналом 0,5 Вт. Рассмотрим схему ниже.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из:

• немагнитного основания с обмоткой из меди, дополненной тканевой, синтетической изоляцией или (чаще) диэлектрическим лаковым покрытием;
• металлического сердечника;
• пружин;
• якоря;
• соединителей;
• контактной пары.

Когда ток подается на обмотку электромагнита или соленоида, якорь, соединенный с контактом, притягивается к сердечнику, происходит замыкание электрической или электронной цепи. Если сила тока уменьшается до заданного показателя, пружина воздействует на якорь, который в свою очередь возвращается в исходное положение, цепь размыкается, происходит отключение потребителей.

Резисторы обеспечивают более плавную и точную работу. С помощью конденсаторов системы защищают от перепадов напряжения и искрения.

Электромагнитный соленоид (простейшая схема):

Большинство модификаций электромагнитных реле оснащены несколькими парами контактов, что обеспечивает одновременное управление несколькими цепями. Принцип работы коммутационного устройства представляет собой электромагнитную индукцию. Простота эксплуатации обеспечивает безотказную работу устройств.

Ключевые характеристики реле:

• чувствительность — то есть реакция на силу, с которой ток подается на обмотку, чтобы устройство включилось;
• сопротивление обмотки электромагнита;
• напряжение срабатывания обозначает минимальную величину тока для переключения контактов;
• напряжение отпускания в виде параметра тока, при котором коммутационное устройство отключается;
• время, за которое притягивается и отпускается якорь;
• частота срабатывания с рабочей нагрузкой на контактах.

Как обозначается на схеме

Ремонт, подключение или разработка электрооборудования выполняются с помощью специальных схем

Так как реле является важным компонентом системы, важно знать, как оно обозначается схематично. Существует международный классификатор с буквенно-графическими обозначениями коммутационного устройства

На электрических схемах реле представлено в виде прямоугольника. Выводы питания показывают от наибольших его сторон. Буквенное обозначение функционального назначения реле:

• KA – тока;
• KV – напряжения;
• KB – блокировки;
• KBS – блокировки от многократного включения;
• KH – указательное;
• KL – промежуточное;
• KQ – фиксации положения выключателя;
• KSV – контроля цепи напряжения;
• KSP – контроля давления;
• KSH – контроля напора;
• KSL – контроля уровня жидкости;
• KSR – скорости;
• KSQ – состава вещества;
• KW – мощности;
• KZ – сопротивления.

Схематичное обозначение коммутационного устройства:

Назначение ТТР: решаемые задачи

Главной задачей, которую решают твёрдотельные реле, является коммутация электрических цепей. Реле могут коммутировать различные типы нагрузки:

• Индуктивная нагрузка – трансформаторы, сварочное оборудование и т.п. Для данного типа нагрузки рекомендуется использовать методы управления при переходе через ноль, фазовый и мгновенное переключение;
• Резистивная нагрузка – ТЭНы. Для данного типа нагрузки рекомендуется использовать фазовый метод управления, переключение при пересечении нуля и мгновенное переключение;
• Емкостная нагрузка – конденсаторные батареи и т.п. Для данного типа нагрузки рекомендуется использовать метод управления при переходе через ноль;

Устройство реле тока

Ознакомиться с особенностями конструкции и принципом работы токового реле (ТР) удобнее всего на самой распространенной его разновидности – электромагнитном приборе.

В отличие от индукционного и электронного аналогов устройство э/м защитного прибора позволяет наглядно представить, как он действует.

Любое твердотельное токовое реле содержит в своем составе следующие обязательные элементы:

• Магнитопровод (сердечник), состоящий из 2-х частей и имеющий постоянный или регулируемый воздушный зазор.
• Каркас с катушкой, расположенный на неподвижной части сердечника.
• Пружина, размещенная на подвижной его половинке и создающая момент противодействия при срабатывании реле.

Самодельные твердотельные реле — схема и устройство

Старые механические реле отличаются двумя недостатками – малым быстродействием и ограниченным ресурсом по количеству допустимых переключений

Пришедшие им на смену электронные коммутаторы (другое название – твердотельное транзисторное или симисторное реле) полностью лишены этих недостатков, что привлекло к ним внимание специалистов по электронике. Отсутствие механических частей, а также простота схемы позволяют без труда собирать их в домашних условиях

Справиться с поставленной задачей поможет ознакомление с особенностями устройства и принципом работы этих элементов.

Схема фотореле включает в себя два транзистора, сопротивление, диод, фоторезистор. Транзистор применяется КТ315Б, который включен как составной. Нагрузка у него – обмотка реле. Это дает усиление входа, позволяющее включение со значительным сопротивлением.

При повышении света на фоторезистор, который включен между базой 1-го транзистора, открывается 1-й транзистор и №2. Появляется ток коллектора 2-го транзистора, реле срабатывает, контакты замыкаются, и подключают нагрузку. Так работает механизм действия прибора.

Чтобы защитить схему от электродвижущей силы индукции во время выключения реле подключен диод КД522. Чтобы настроить нужную чувствительность 1-го транзистора подключается транзистор с номинальным сопротивлением 10 килоом.

Фотореле служит для освещения, помещений, домов. Схема зависит от множества выводов к нагрузкам.

В электрическом щите ставят автоматические выключатели от замыкания и перегрузок.

Источником питания такого реле производится от постоянного тока от 5 до 15 вольт. Если источник напряжения рассчитан на 6 вольт, то применяется фотореле РЭС-9.

Чтобы спаять схему, лучше сделать плату. На плате закрепить корпус, детали, просверлить отверстия, сделать путем пайки.

Для настройки реле нужно зайти в темную комнату, где можно включать свет. Подбирается нужный порог включения света резистором переменной величины. Вместо него ставят постоянный резистор.

Другой транзистор с каналом типа р — IRF4905, у этого транзистора максимальный Qg = 180nC .

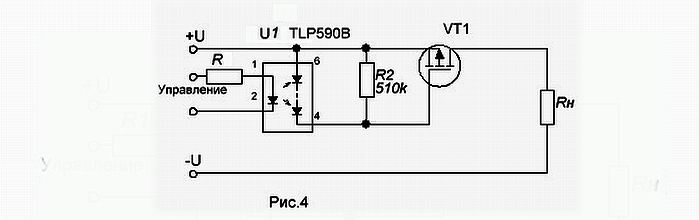

Схему собрал самую простую, ту что на рисунке 4

В качестве коммутирующего транзистора в этой схеме использован транзистор IRF4905 с каналом – р. Транзистор не был снабжен теплоотводом и в открытом состоянии нагревался до +60˚С при токе 2А. Напряжение 3,3В коммутировал нормально. Теперь, имея в своем распоряжении такой преобразователь, что нам мешает использовать в положительном проводе питания и транзистор с каналом n?

Результат превзошел мои ожидания. Транзистор IRF2505 без радиатора практически не грелся при токе нагрузки 4А. при напряжении на нагрузке 12,6 В В обоих экспериментах ток управления я выставил примерно 10 мА. Максимальный ток светодиода по документам – 50 мА. Больше 10 мА не стоит увеличивать ток – практически ни чего не меняется. Я очень доволен таким реле. Если описать параметры этой релюхи, применительно к электромагнитному реле, то они были бы такими. Напряжение срабатывания – какое хочешь ! Только подбирай R2. Ток срабатывания – 10 мА. Ток и напряжение коммутации – какое хочешь . (В разумных пределах конечно)Только подбирай транзисторы. Не слабо. Хотелось бы проверить данные устройства с коммутацией емкостных и индуктивных нагрузок. Это позже. Пока искал буквы на клавиатуре, пришла еще одна мысль. Если транзистор поставить в диагональ диодного моста, то можно коммутировать переменные напряжения. Таким реле можно коммутировать обмотки трансформаторов. Пока все. Всем удачи. К.В.Ю.
