Способы проверок ТЭНа на водонагревателях

Признаки и причины поломки

Как правило, машинка продолжает стирать даже холодной водой. Чтобы удостовериться в неисправности нагревательного прибора, необходимо разобраться в признаках, сообщающих о поломке элемента. Их не так уж и много:

• после процесса стирки белье пахнет не очень приятно;
• во время работы машинки стекло на дверце загрузочного люка не нагревается;
• вещи не отстирываются.

К числу причин подобной неприятности относятся следующие:

1. Обрыв или замыкание элемента. В таких случаях машинка или вообще не работает, или трудится непродолжительное время, потому что остальные элементы агрегата могут легко получить повреждения и даже перегореть.
2. Выход из строя цепи нагревательного прибора. В подобных ситуациях ТЭН ничем не выдает потерю работоспособности, и поломку выявить будет сложно. Но если агрегат стирает долго или периодически зависает, то проблему необходимо искать именно в обрыве.
3. Поломка реле ТЭНа. Устройство имеет датчик, отвечающий за уровень набора воды. При рабочем приборе вода доходит до нужного уровня, потом на электронику поступает команда на включение нагревателя. Случается, что элементы, контролирующие количество воды, за период эксплуатации загрязняются. Поэтому следует выполнить чистку прессостата и проверить датчик ТЭНа.

Зачастую пользователи не смотрят на то, что стиралка заканчивает процесс стирки несвоевременно, часть программы не выполняет, и относят такие неприятности на счет электроники. А это уже первые сигналы о помощи.

Проверка ТЭНа стиральной машины

Если владелец машинки догадывается о неполадках ТЭНа, следует начать с диагностики

Проводить работы следует осторожно, особенно, когда опыта недостаточно: есть риск повредить целые детали либо после разборки собрать агрегат неправильно. Поэтому ремонт стиральной машины желательно делать с видеофиксацией, чтобы при возникновении трудностей обратиться к записи

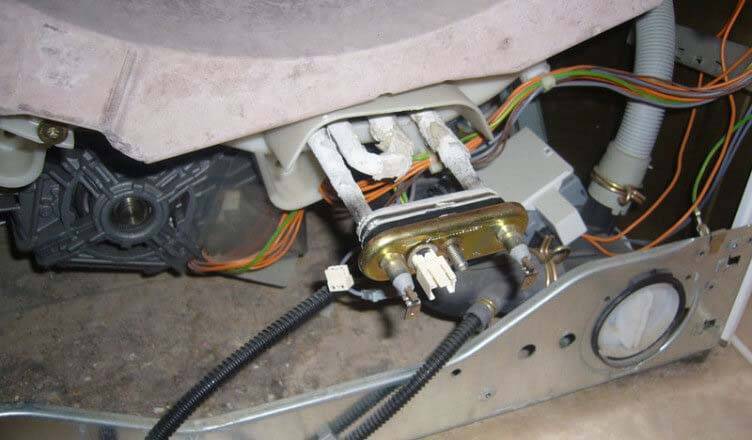

Электронагреватели расположены в стиральной машине снизу или сзади, в зависимости от модели. Но в любом случае нужно попробовать добраться до ТЭНа со стороны дна. Для этого необходимо перевернуть машинку. Если не получится увидеть элемент, придется разбирать корпус. Только обнаружив узел визуально, можно проверить ТЭН мультиметром на стиральной машине.

Чтобы диагностировать ТЭН по сопротивлению, необходимо знать напряжение сети (220 В) и параметр мощности устройства. Предположим, он составляет 1800 Вт. Теперь, используя формулу R=U²/P, следует вписать значения:

R = 220² / 1800 = 26,8 Ом.

Другой способ диагностики ТЭНа — «прозвон», для которого тоже используется мультиметр. Переключатель измерительного прибора необходимо установить на значок сопротивления, вставить щупы, достать электронагреватель. Затем коснуться щупами двух контактов ТЭНа. Если стрелка отклонится до заданного значения, электронагреватель исправен. В остальных случаях его придется менять.

Интересно! Проводка в деревянном доме

Меры профилактики

Чтобы ТЭН прослужил дольше, необходимо делать следующее:

1. Своевременно менять израсходованный магниевый анод.

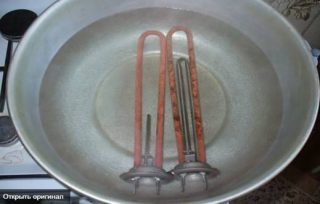

2. Регулярно очищать нагреватель от накипи путем погружения в лимонную кислоту.
3. Сливать воду, если ожидается длительный перерыв в эксплуатации. Без периодических включений наполнитель ТЭН в баке с водой отсыревает и становится электропроводимым. В результате пользование прибором может привести к удару током.
4. Применять умягчающие фильтры при повышенной жесткости воды.

Существуют электромагнитные системы, вызывающие кристаллизацию солей магния и кальция до состояния мелкого песка. В таком виде они отсеиваются сеточным фильтром. Также применяют умягчители с полифосфатными солями и материалом Ecozon.

Воду на жесткость проверяют специальными тест-полосками или в лаборатории КВАНТА + г. Тюмень

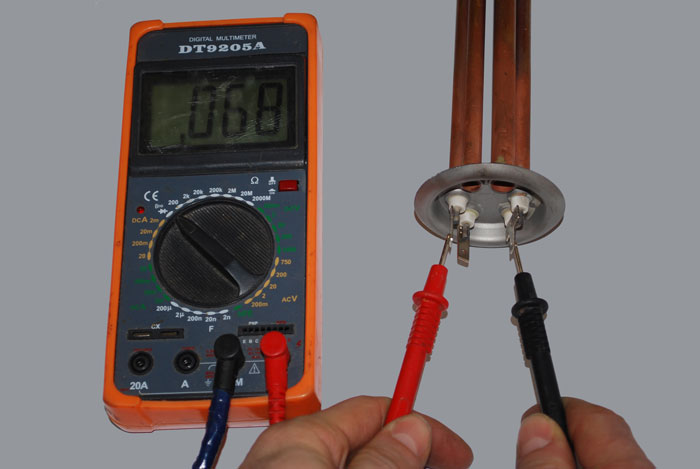

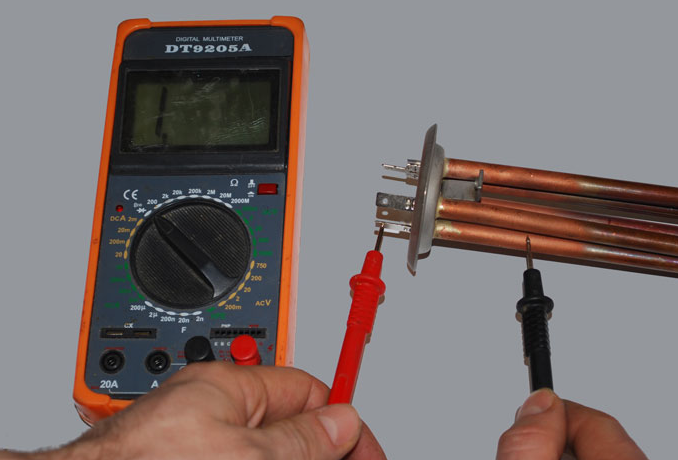

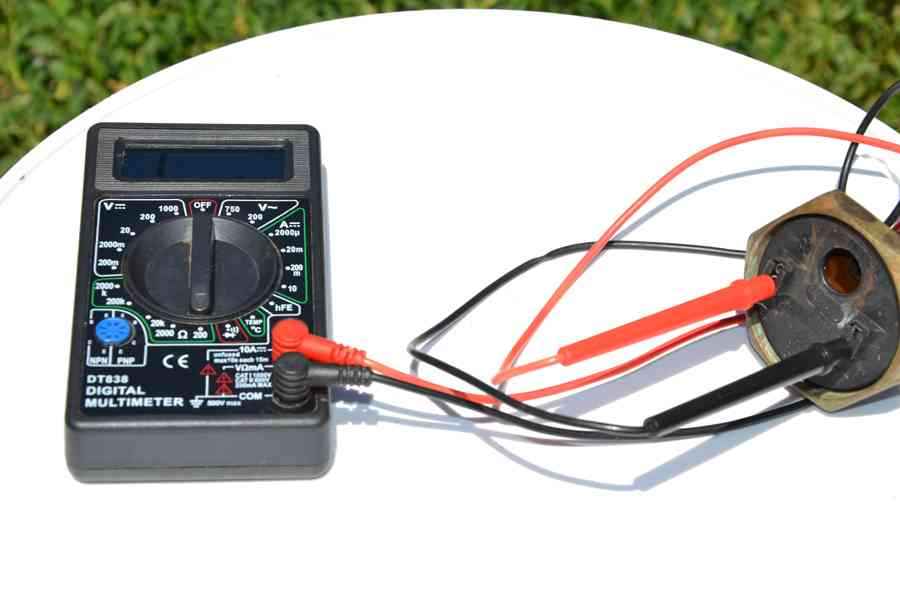

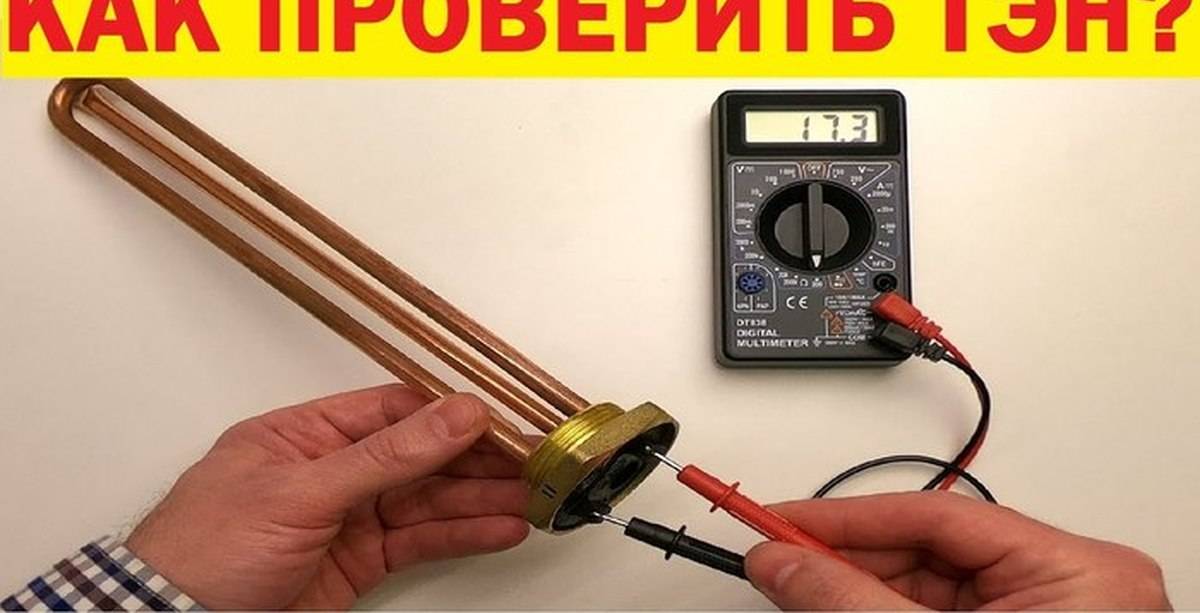

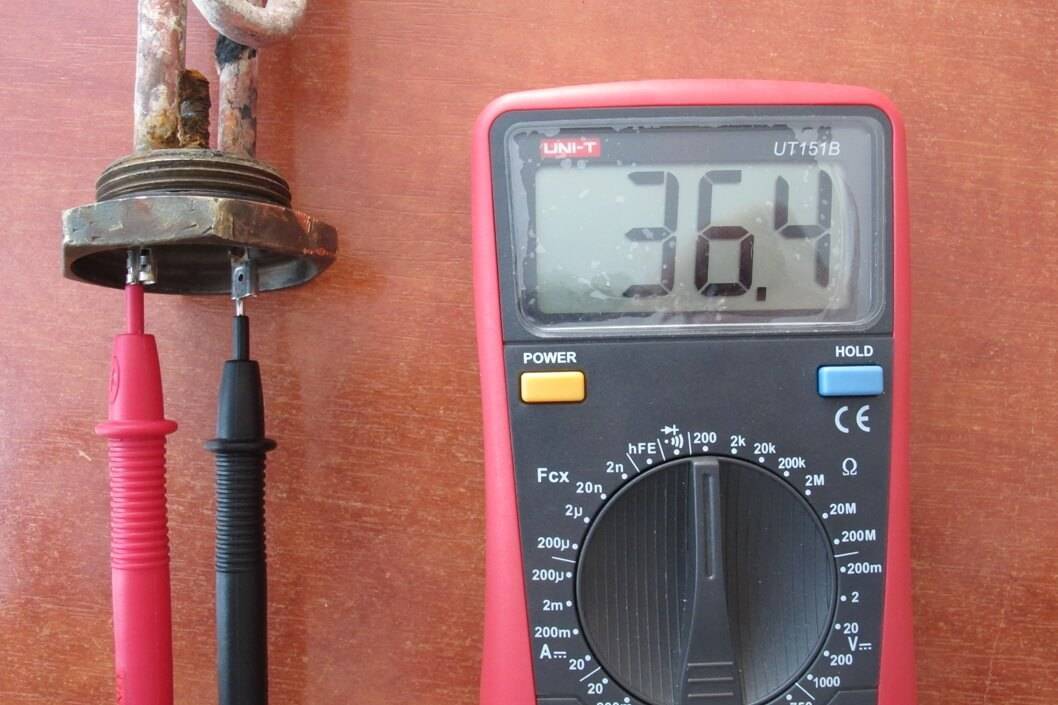

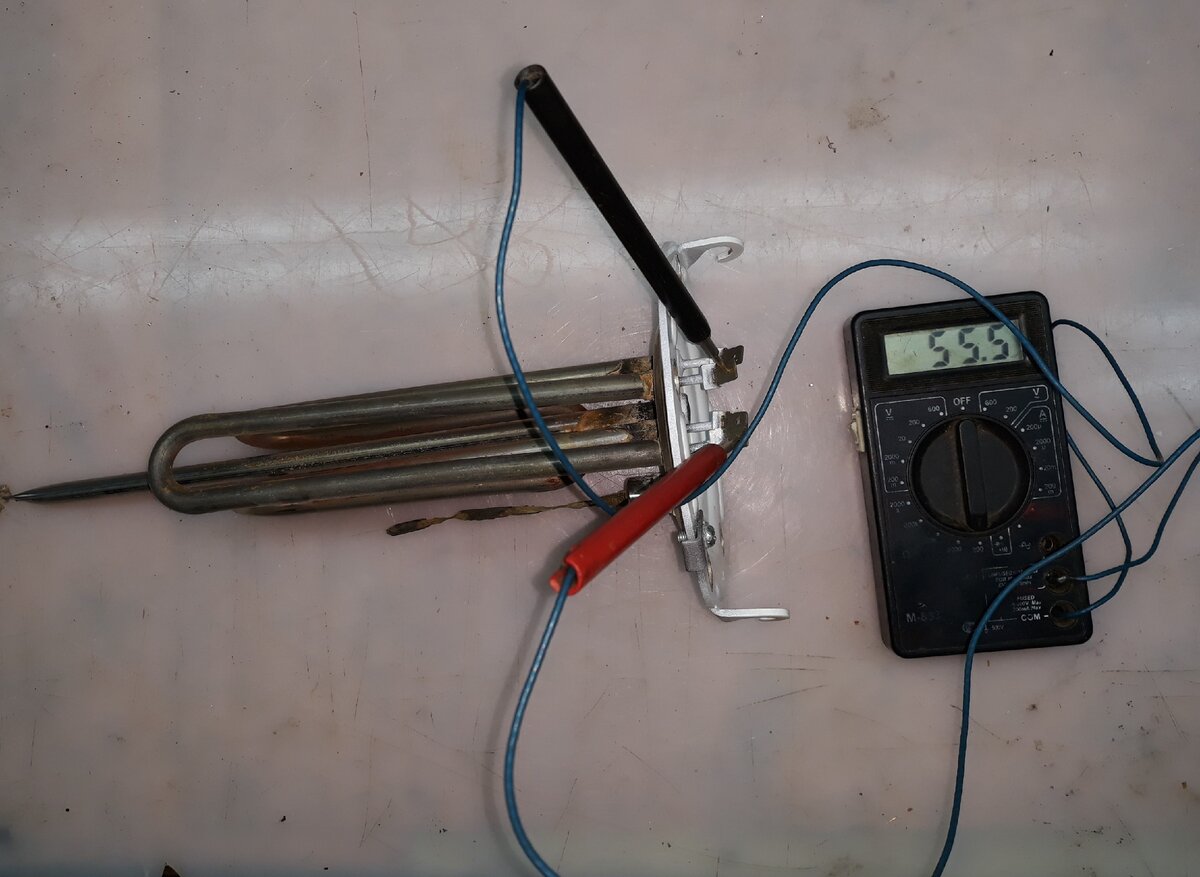

Проверка обыкновенного ТЭНа

Теперь, когда вы знаете, как определить сопротивление ТЭНа и зачем это нужно делать, можно приступать непосредственно к самому тестированию, которое выполняется в несколько шагов.

В дальнейших действиях руководствуйтесь приведенной ниже инструкцией правильной проверки:

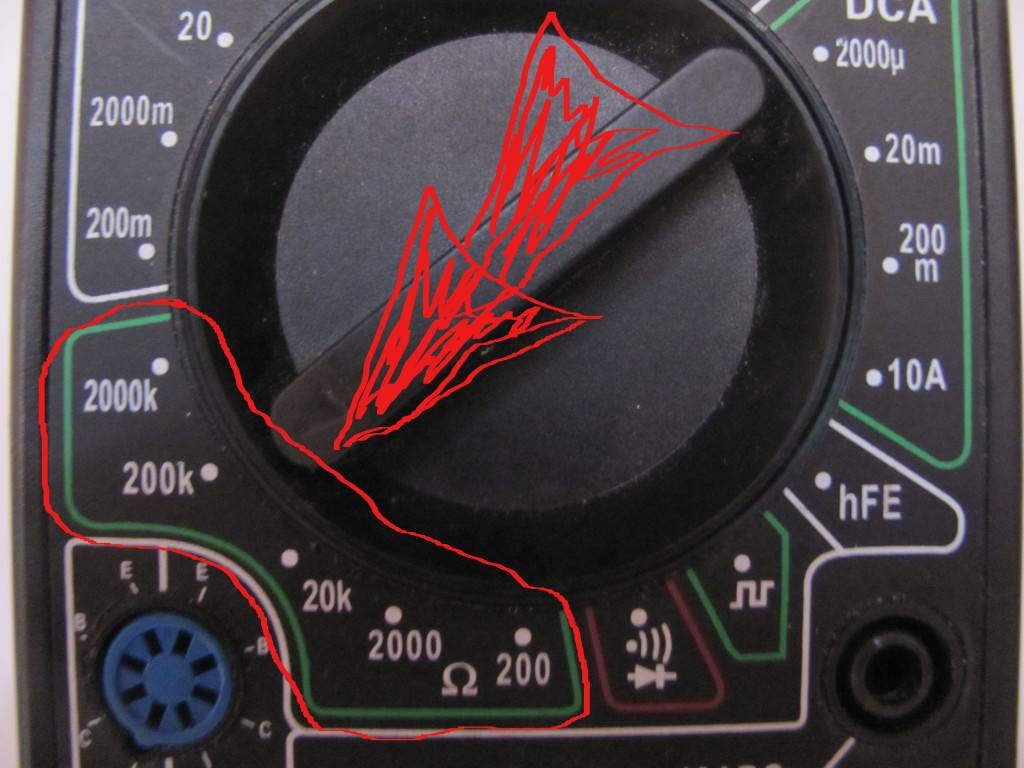

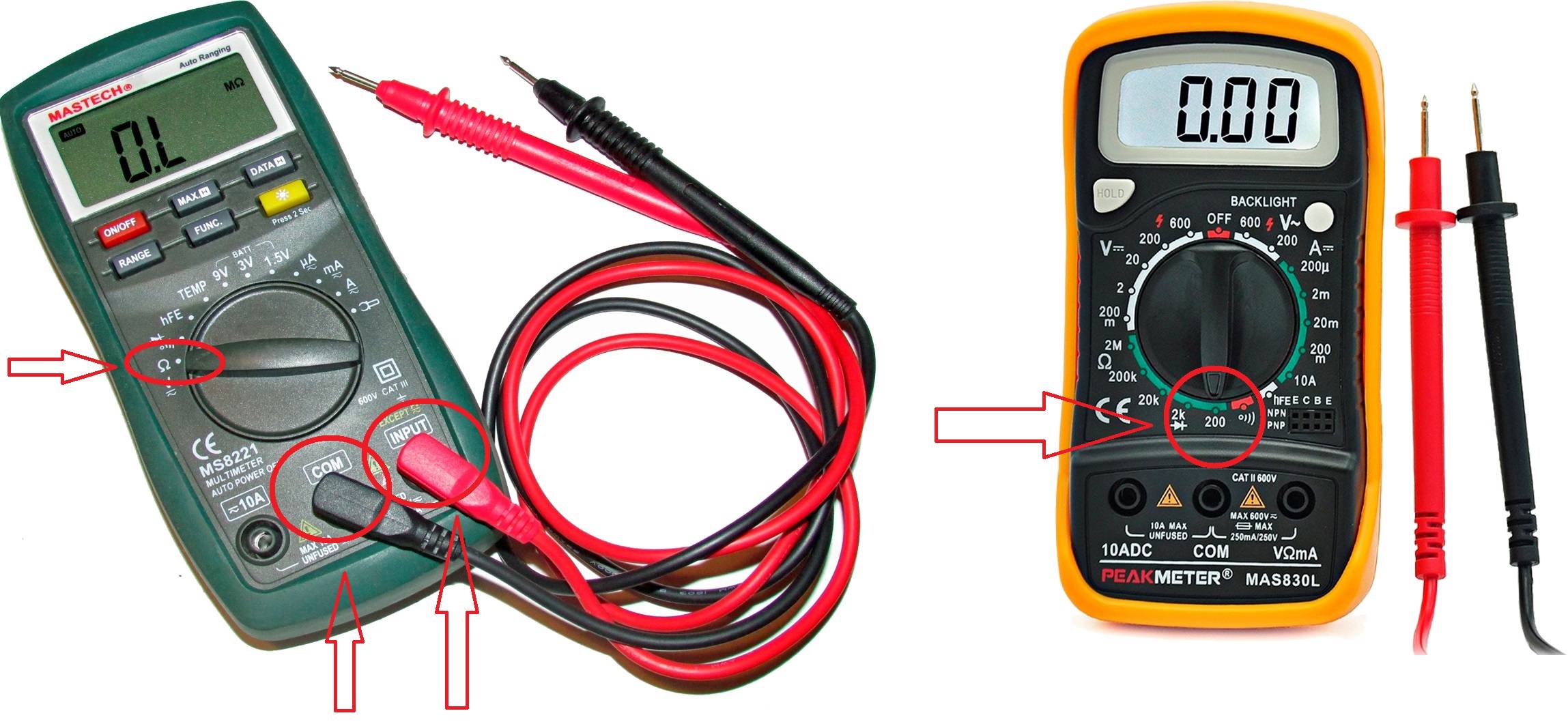

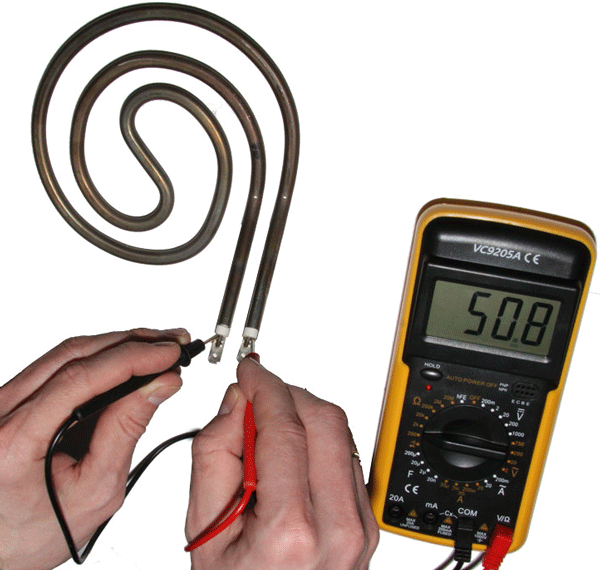

1. Установите переключатель сопротивления на мультиметре в диапазон, в который укладывается рассчитанный ранее по формуле показатель.
2. Поочередно прикоснитесь щупами тестера к каждому выходному контакту тестируемого ТЭНа и корпусу прибора.

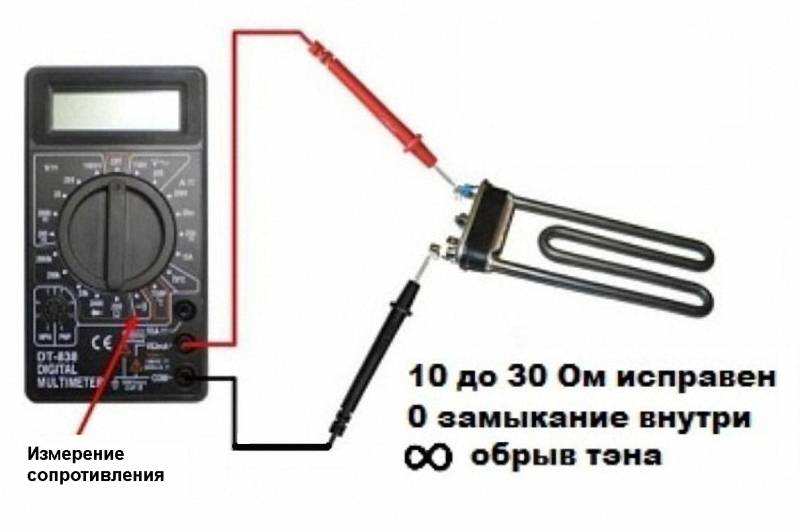

Далее приводится расшифровка показаний тестера, которые отображаются на его дисплее:

• Сопротивление равняется рассчитанному – исправность прибора и пригодность к работе.

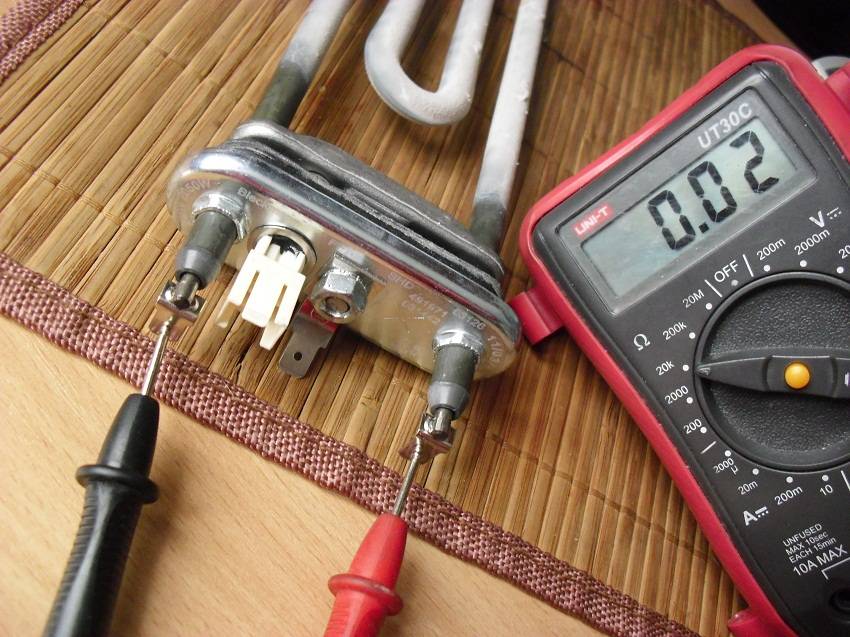

• Табло показывает значение 0 – короткое замыкание спирали внутри трубки.

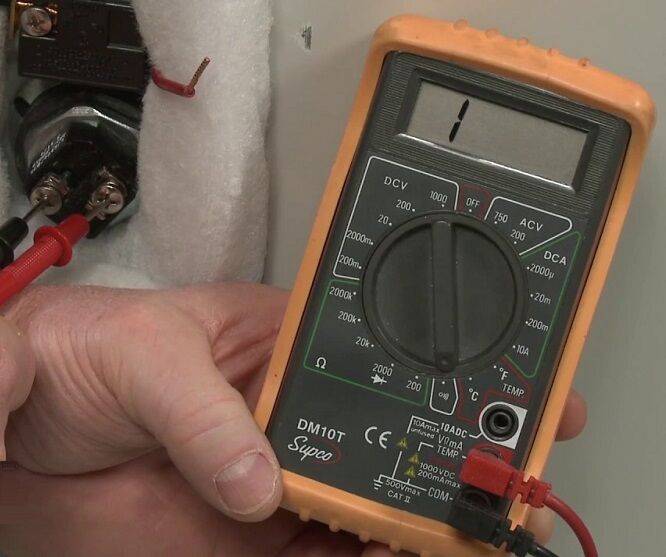

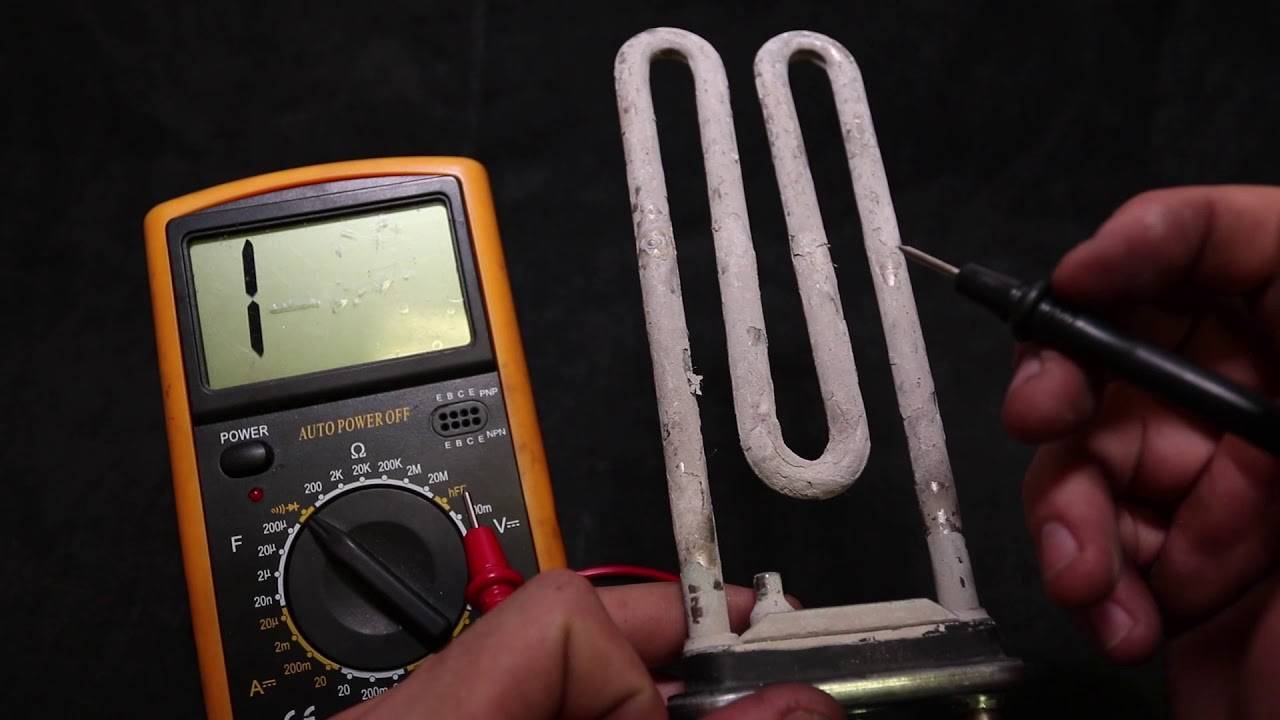

• Табло показывает значение 1 (или бесконечность) – обрыв нагревательной спирали.

После завершения процедуры проверки необходимо заняться прозваниванием, которое позволяет определить, происходит ли электрический пробой на корпус прибора. Прозвон осуществляется также при помощи тестера следующим образом:

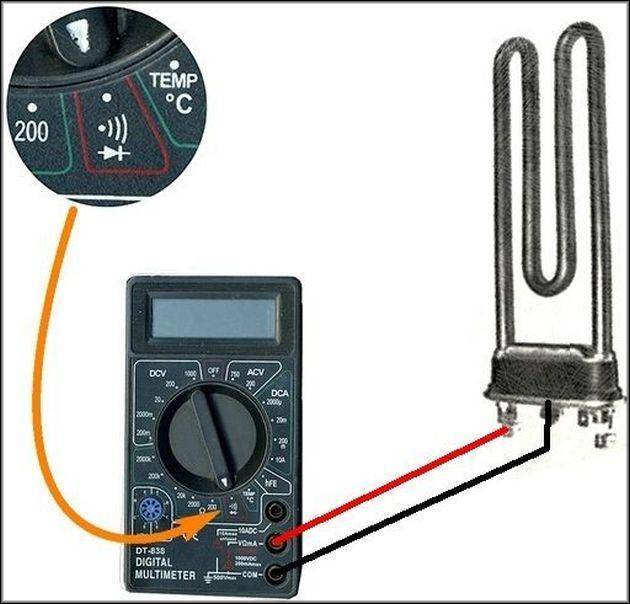

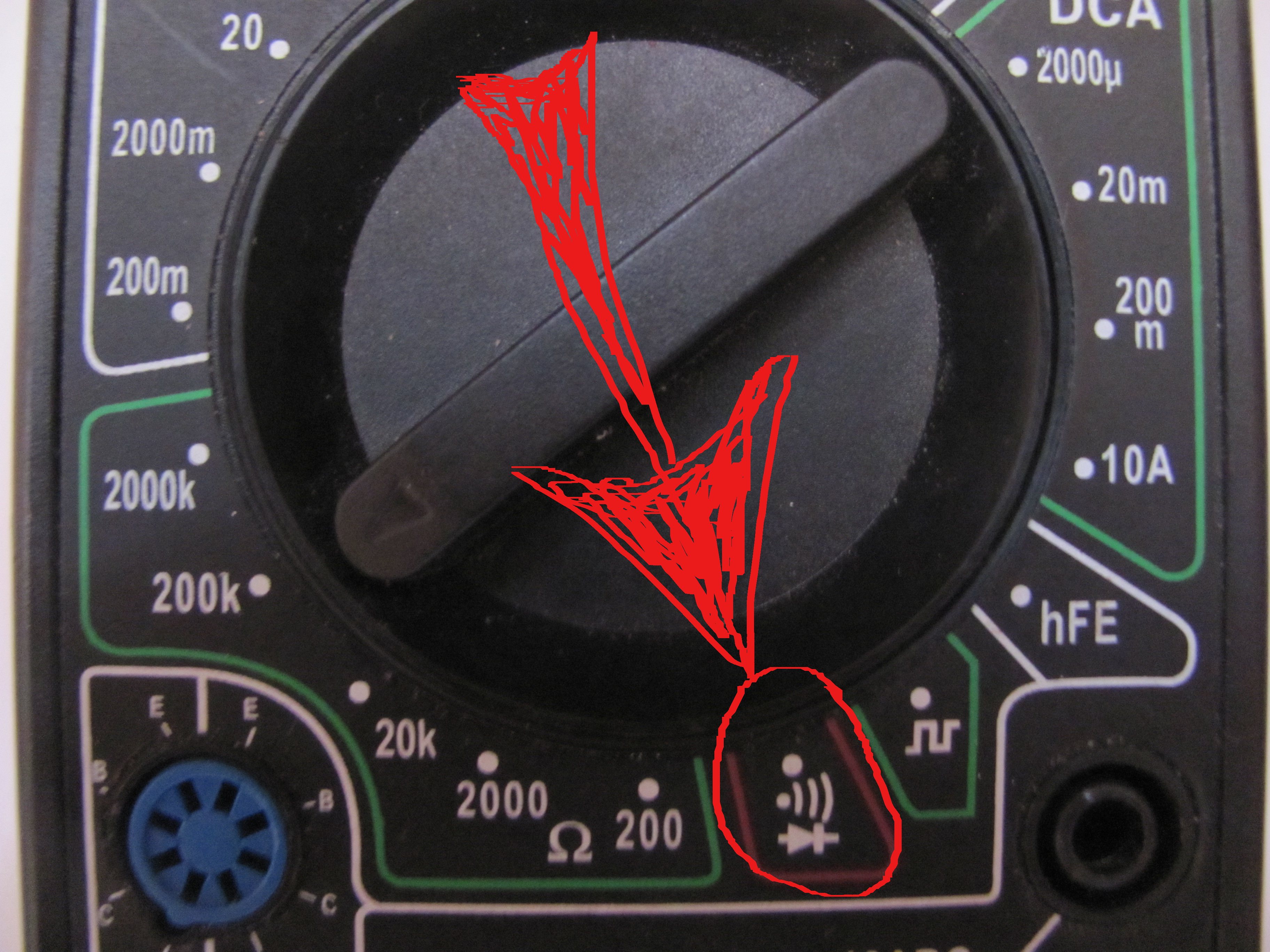

1. Настройте мультиметр в режим зуммера, повернув регулятор на лицевой панели.
2. Поочередно прикоснитесь ко всем клеммам нагревательного элемента и к корпусу.

Если в момент прикосновения щупов к контактам зуммер начинает издавать высокочастотные сигналы, значит происходит электрический пробой на корпус прибора, что может привести к поражению током с серьезными последствиями для здоровья и жизни.

Как определяется показатель сопротивления ТЭНа

Для проверки элемента мало знать, как и какими приборами это выполняется. Необходимо владеть информацией о значении его сопротивления. Для начала рекомендуется вычислить данную величину. Для этого понадобятся следующие сведения:

1. Напряжение, подающееся на водонагревательный элемент. Как правило, данный показатель (U) равняется 220 В. Такое напряжение присутствует в бытовой электрической сети наших квартир.
2. Показатель мощности нагревателя – Р. Определяется он легко, следует только посмотреть инструкцию по эксплуатации. Второй вариант –  мощность ТЭНа можно уточнить в интернете по модели машинки.

Имея все необходимые сведения, определяем сопротивление R, пользуясь специальной формулой R=U²/P. Полученный показатель сопротивления образуется в нагревателе во время работы. Если ТЭН исправен, то полученная формулой цифра появится на экране мультиметра.

Что такое ТЭН

Трубчатый электронагреватель работает в жесткой среде, постоянно находится в воде, испытывает разницу температур. На поверхности скапливается известковый осадок из неочищенной или плохо профильтрованной жидкости. ТЭН относят к категории расходных элементов.

К износу приводят факторы:

• известковый налет;
• скачки сетевого напряжения;
• гальваническая и электролитическая коррозия.

В вертикальных водонагревателях ТЭН располагается внизу, сюда же поступает холодная струя. Если бойлер горизонтального типа, элемент может быть подключен снизу или сбоку. Производитель в инструкции приводит схему расположения нагревательной спирали. При этом указывает возможность смещения детали после замены.

Какая причина поломки вашего ТЭНа наиболее вероятна?

Налет
68.06%

Коррозия
22.22%

Скачки напряжения
9.72%

Проголосовало: 72

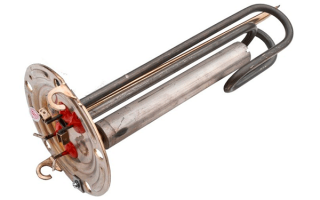

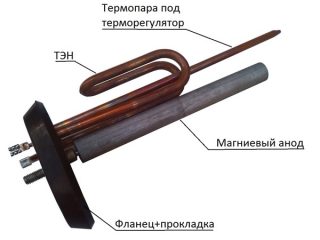

Устройство ТЭНа:

• спираль накаливания с соединительными контактами на концах;
• металлическая оболочка (медная или из нержавейки), куда запрессована электроспираль;
• диэлектрическая изоляция (наполнитель) от пробоя на корпус, которая имеет высокую теплопроводность.

Наполнителем служит кварцевый песок или порошок оксида магния. Контактные выводы также герметично заизолированы термопластом или керамикой. Тепловая энергия спирали через изолирующий наполнитель попадает на нержавеющую или медную оболочку, нагревает ее, затем тепло передается воде в баке бойлера.

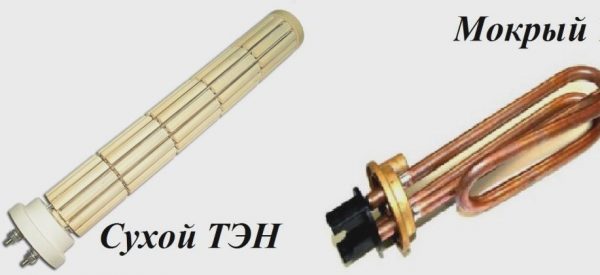

Типы нагревательных элементов:

• сухой;
• мокрый.

Для спирали в сухом элементе применяют проволоку с высоким сопротивлением, которая накручена на цилиндр из стеатита или другого материала. Витки защищены от прямого контакта с водой предохранительной колбой, которая тепло от спирали передает жидкости. Проволока нагревается до высоких температур.

Сухие ТЭНы служат дольше, их почти не меняют. Жесткая вода реагирует с поверхностью колбы, постепенно разрушает ее, а известковый слой на поверхности снижает степень нагрева. Трубчатая деталь перегорает, но случается это гораздо реже, чем во втором типе.

Мокрым называют медный нагреватель в форме загнутой спирали, который непосредственно контактирует с водой, а температура нагрева близка к показателям жидкости. Такие элементы стоят дешевле, чем сухие, поэтому пользуются популярностью. Крепят их на гайке или на фланце.

ТЭНы без оболочки чаще выходят из строя, т. к. осадок образуется непосредственно на их поверхности. Постепенно снижается скорость нагрева полного бака, поэтому нужно прозвонить ТЭН водонагревателя, чтобы выяснить, целый он или нет.

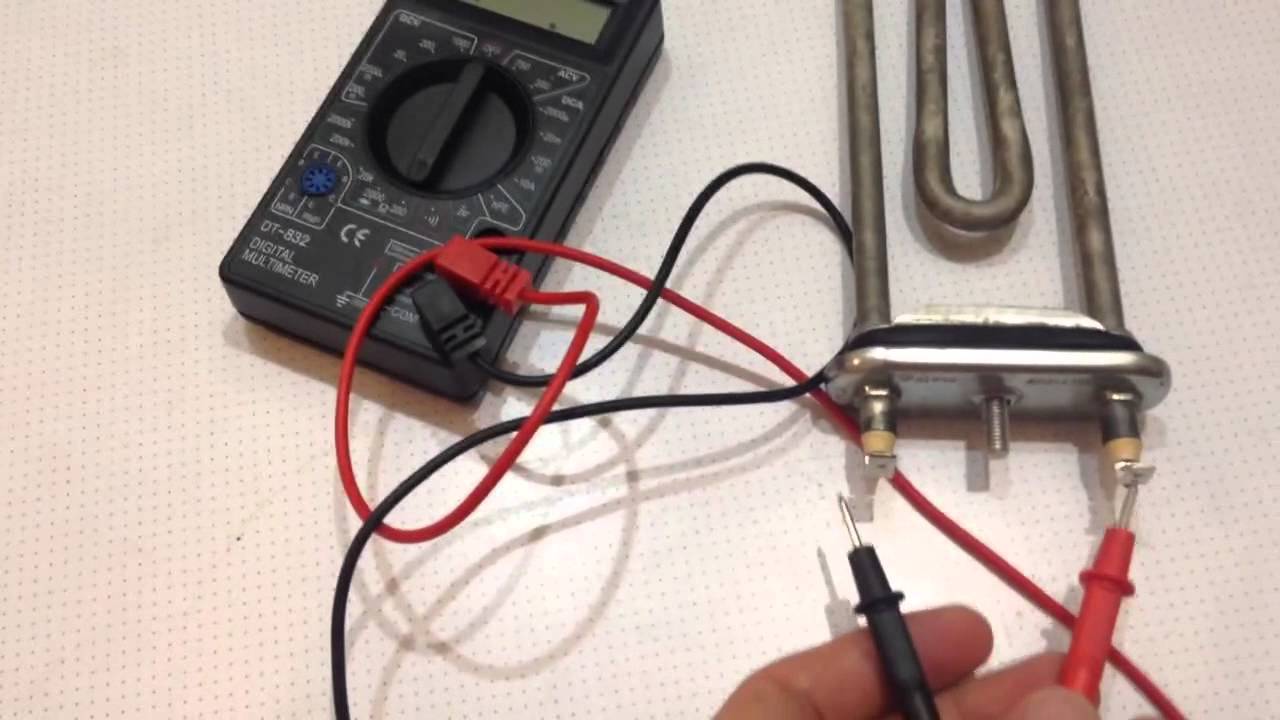

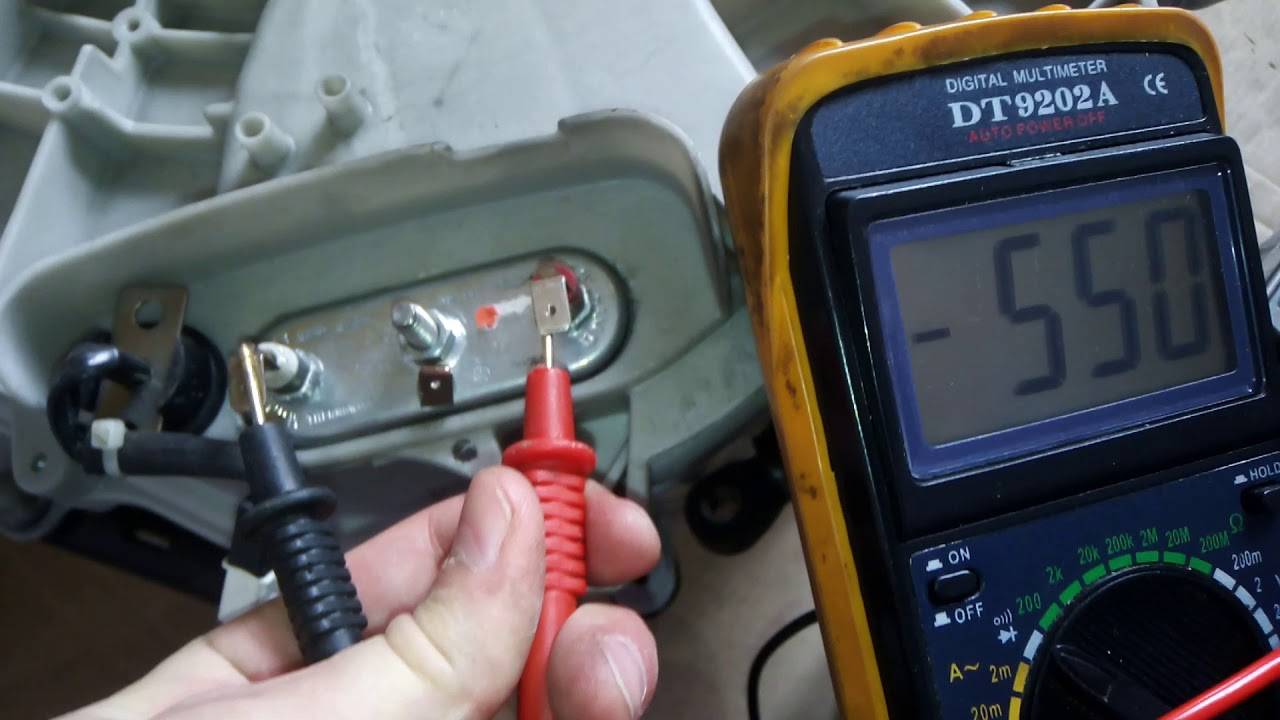

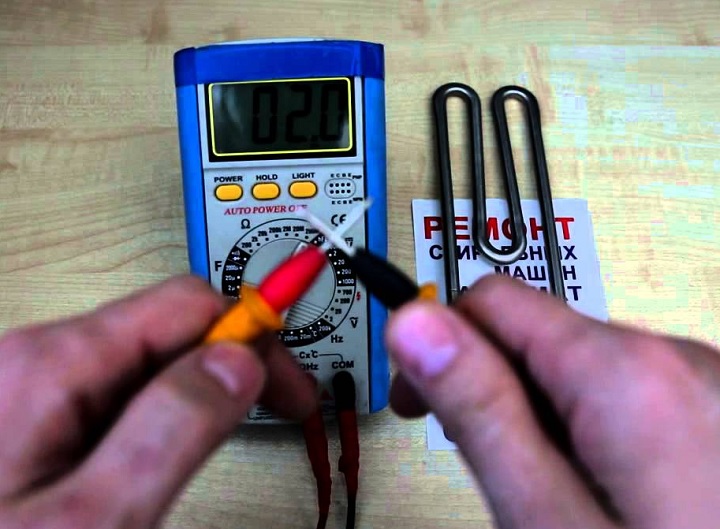

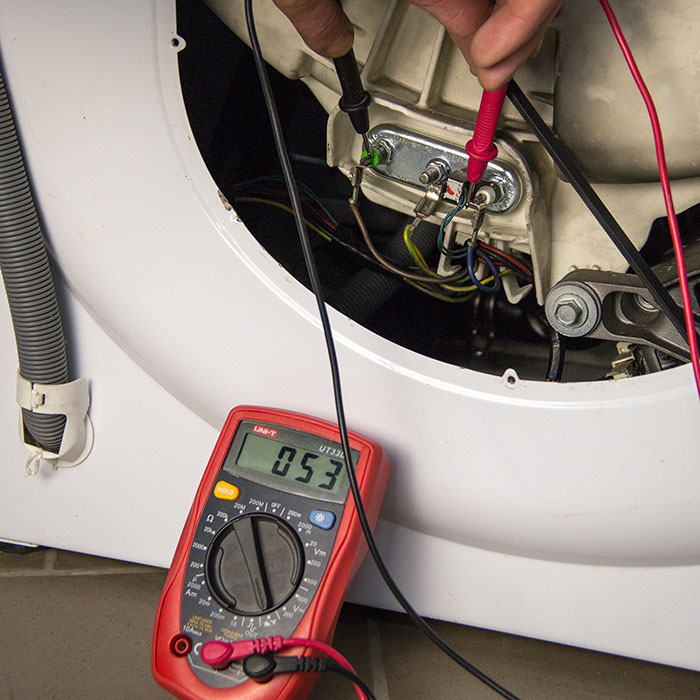

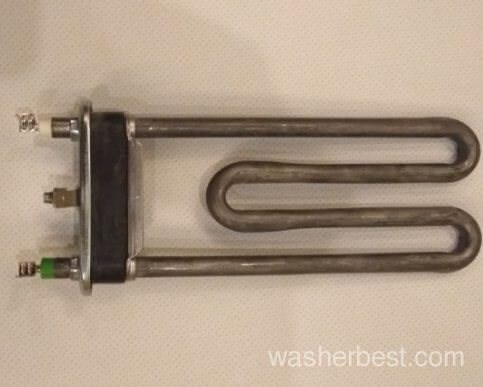

Как проверить ТЭН стиральной машины мультиметром

Современные стиральные машинки выпускаются с хорошей системой диагностики. При выходе греющего элемента из строя, на дисплее цифровая и световая индикация сообщит пользователю, что в машине имеется проблема с нагревом.

Но даже в этом случае потребуется проверить исправность ТЭНа тестером, поскольку сбой может быть и в самой системе диагностики.

Алгоритм проведения проверки ТЭНа на стиральной машинке мультиметром:

• Обесточивают электроприемник с видимым разрывом питающей линии.
• Перед тем как проверить ТЭН стиральной машины выполняют демонтаж задней крышки машинки.
• Находят расположения ТЭНа и отключают от него проводку.
• Снимают болты крепления и извлекают греющий элемент.

Для того, чтобы прозвонить ТЭН мультиметр в режиме измерения сопротивления, прозваниваем его, подключая щупы по схеме: один к резьбовой клемме, а другой — ко 2-й клемме ТЭНа.

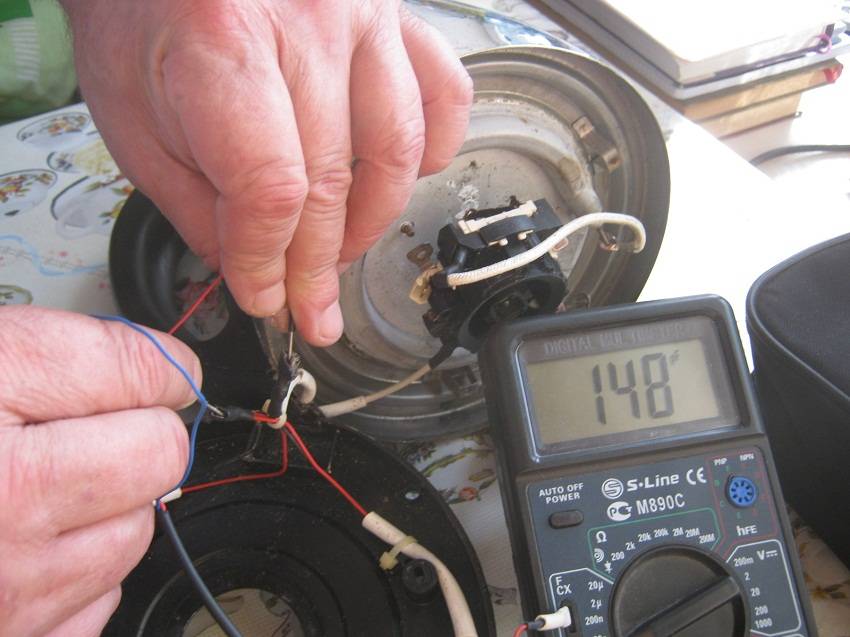

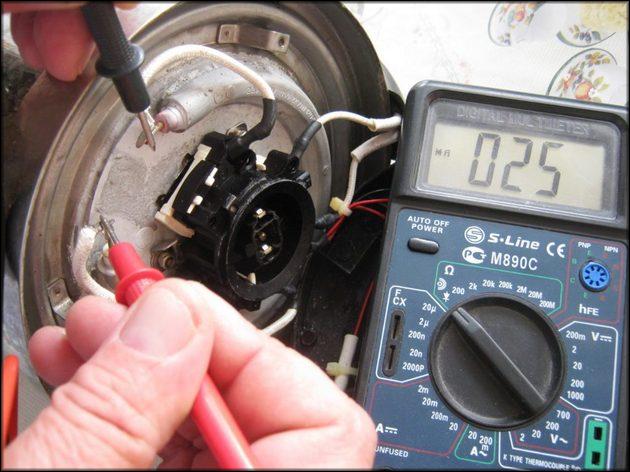

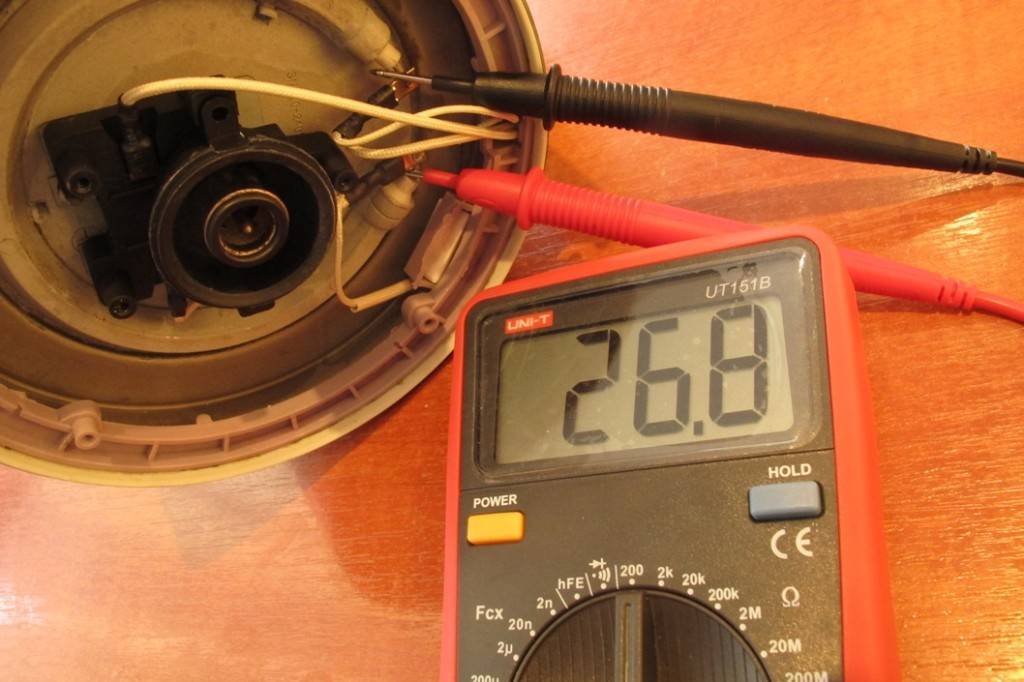

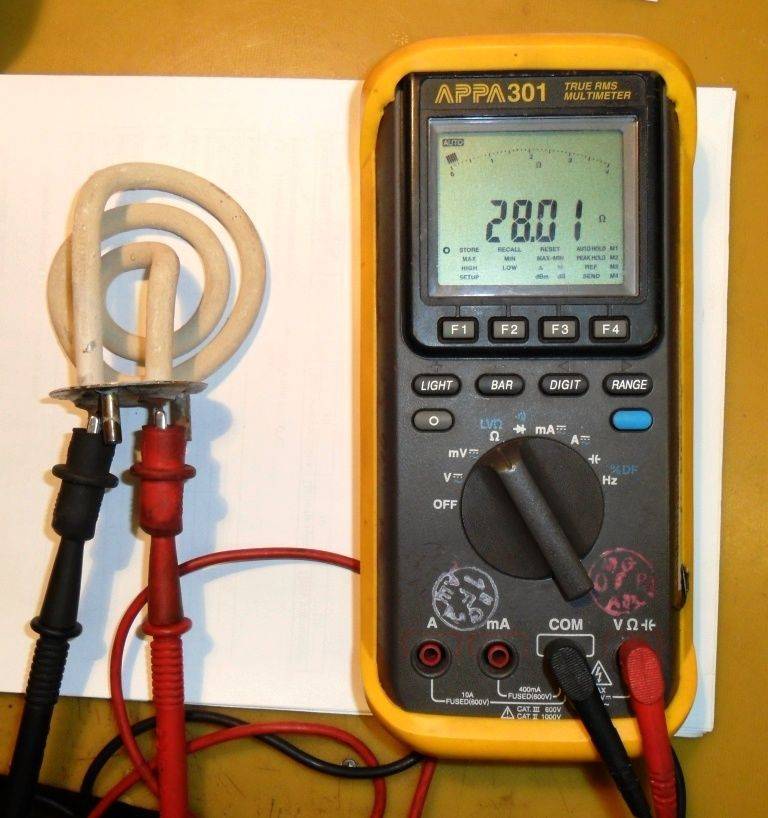

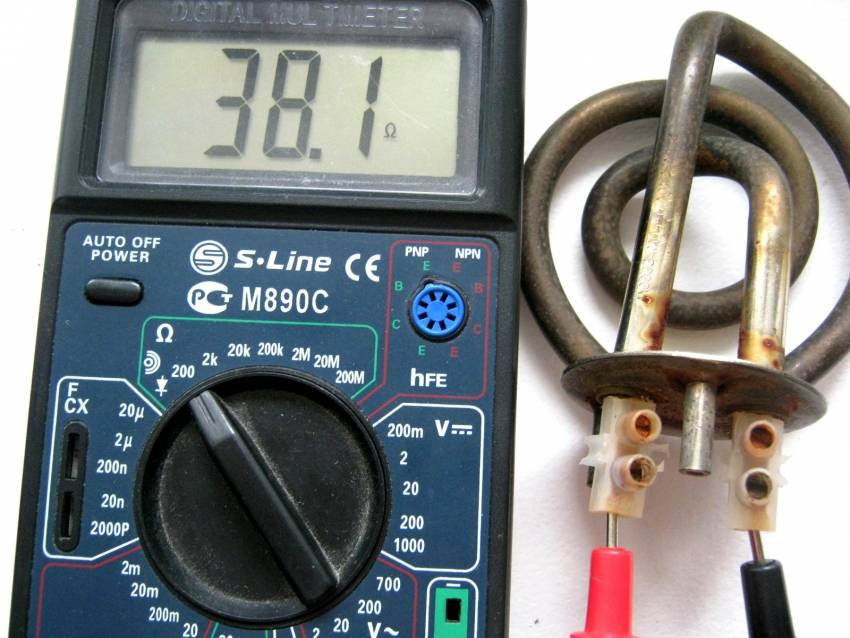

Как проверить ТЭН чайника мультиметром

Это проверка проводится только для того, чтобы выявить возможные причины неисправности чайника, поскольку при неисправности греющего элемента он ремонту не подлежит. Чайник отсоединяется от электрической сети, а его колба освобождается от остатков воды и насухо вытирается. ТЭН электрочайника располагается внизу устройства, к нему очень легко добраться. Перед тем, как прозвонить нагревательный элемент, потребуется открутить стандартный крепеж с нижней крышки.

Далее по стандартной технологии проверяются ТЭНы электрочайника мультиметром с установленным диапазоном замера сопротивления 200 Ом. Проверяют расчетное показание сопротивления элементов по его мощности, которая указана на табличке корпуса. Если показание отличается более чем на 10 % от нормативного, то начинаются внутренние проблемы, способные привести к выходу из строя спирали. Если показание на шкале будет 1 Ом или бесконечность, то ТЭН чайника уже неисправен и он подлежит замене.

Проверка тэна без прибора

Когда проверить тэн мультиметром нет возможности, то приблизительно определить его исправность можно с помощью:

• Визуального осмотра: для этого придется открутить и достать тэн из стиральной машины. При очевидных трещинах, черных пригорелых пятнах, вздутиях и грубых царапинах, смело меняйте деталь. Иногда сложно определить состояние нагревателя из-за отложений накипи. Удалите её, замочив тэн в растворе уксуса или лимонной кислоты на 5−6 часов. Кстати, по этой же причине стиральная машина дольше нагревает воду. Кроме того, из-за отложений тэн перегревается внутри и быстро сгорает.
• Индикаторной отвертки с прозвонкой (на батарейке): такой отверткой пробой в нагревателе точно не определить, а вот цепь можно проверить. Для этого пальцем дотроньтесь до первой клеммы, а жалом отвертки до второй питающей клеммы. При этом нужно зажимать пальцем другой руки металлический пятачок на конце отвертки. Если индикатор засветился, то цепь есть и нагревающая спираль в тэне целая. Аналогичный индикатор-тестер можно сделать и самостоятельно.
• Контрольной лампы: такую используют электрики. Обычно тоже делают самостоятельно. Для использования нужны знания и опыт обращения с электричеством. В противном случае не рискуйте. Для проверки надо подать на один контакт нагревателя ноль от сети, а на второй — фазу через лампу. При отсутствии обрыва в тэне лампочка будет гореть.

Всё же мультиметр или мегаомметр предпочтительнее, так как проверить тен на стиральной машине с наибольшей точностью можно только ими. Кстати, эти же методы применимы для проверки нагревателей в бойлерах, утюгах, электрочайниках и т. п.

https://youtube.com/watch?v=iZ57PACPl-Y

Наглядные видеоуроки

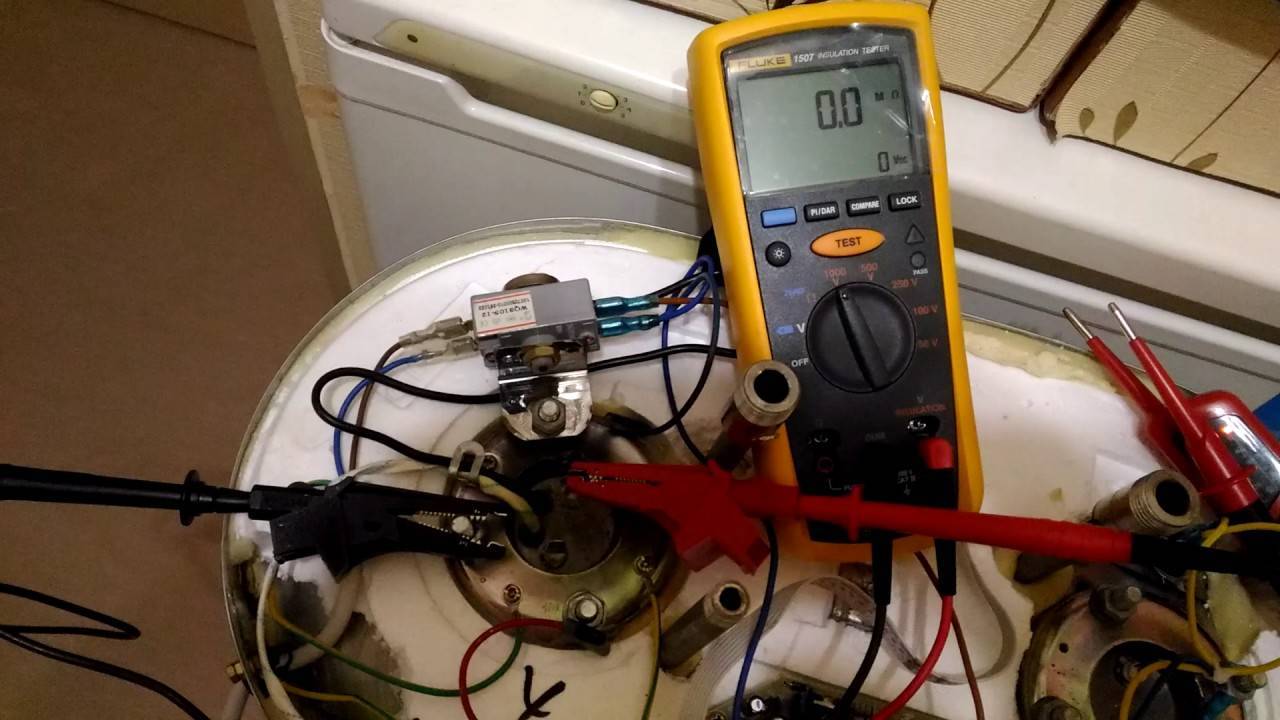

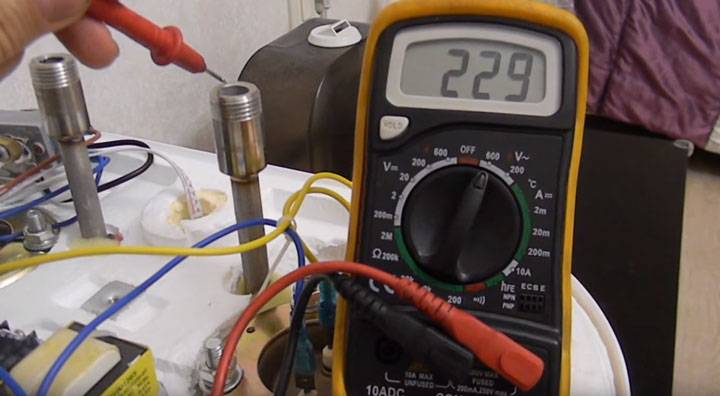

Если бойлер не греет воду или же выбивает УЗО при его включении, проверить ТЭН водонагревателя можно следующим образом:

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

Что касается чайника, его прозвонить можно по следующей методике:

Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе (к примеру, в спирали тепловой пушки) или другом бытовом электроприборе. Надеемся, наши инструкции вам помогли и теперь понятно, как проверить ТЭН мультиметром в домашних условиях!

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

При том, что существуют общие подходы для тестирования ТЭНов, во многих нагревательных устройствах существуют свои отличия, вызванные конструкцией и условиями работы. Если же вам что-то непонятно, пишите мне!

Возможные неисправности ТЭНов

Проблемы могут быть связаны и с наполнителем трубки. По центру ТЭНа спираль удерживается за счет того, что трубка плотно забита кварцевым песком. Однако при плохом уплотнении наполнителя или его недостаточности спираль смещается в сторону и может прикасаться к поверхности трубки.

Однако ТЭН не потеряет работоспособности, и любой нагревательный прибор продолжит работать, если прикосновение спирали будет лишь в одной точке, а в квартирной электропроводке нет подключения заземляющего провода и УЗО. Правда, нельзя не учитывать при этом, что при наличии у оборудования металлического корпуса есть вероятность попадания на него фазы. Соответственно, возникает вероятность поражения током человека, если он прикоснется к данному корпусу.

Но ТЭН полностью выйдет из строя, если техника заземлена, но не сработает автомат защиты. Ведь спираль будет при этом укорочена, а выделяемая мощность в результате значительно возрастет. Это приведет к тому, что металлическая нить просто расплавится.

Также спираль мгновенно перегорит, если есть прикосновение к поверхности трубки более чем в двух местах, заземление и УЗО отсутствуют, а автоматический выключатель не успеет сработать.

Если обобщить все сказанное выше, то неисправности ТЭНов могут быть двух типов:

– обрыв (расплавление) нихромовой спирали,- ее короткое замыкание на трубчатую оболочку из металла.

ВАЖНО! Часто в современной бытовой технике неисправности устранить невозможно, так как ТЭН приварен или припаян к корпусу устройства. Единственный выход – приобретать новый электроприбор

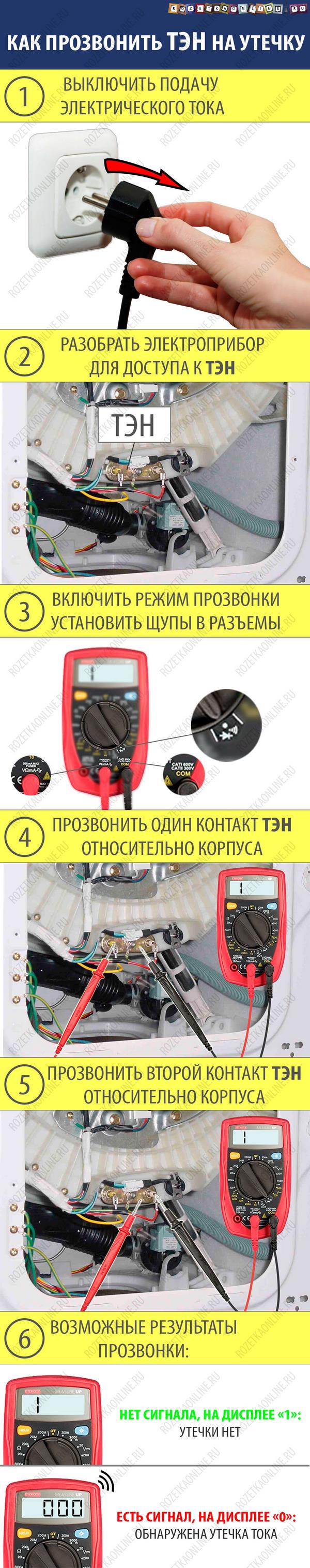

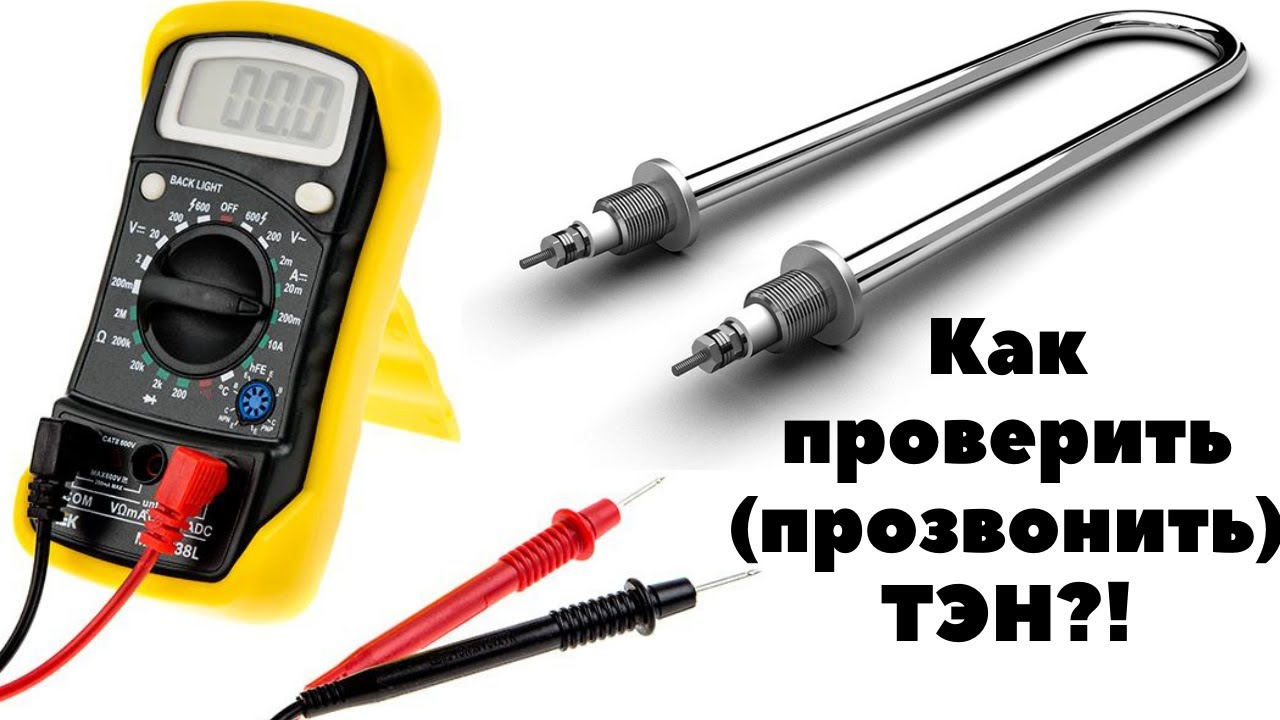

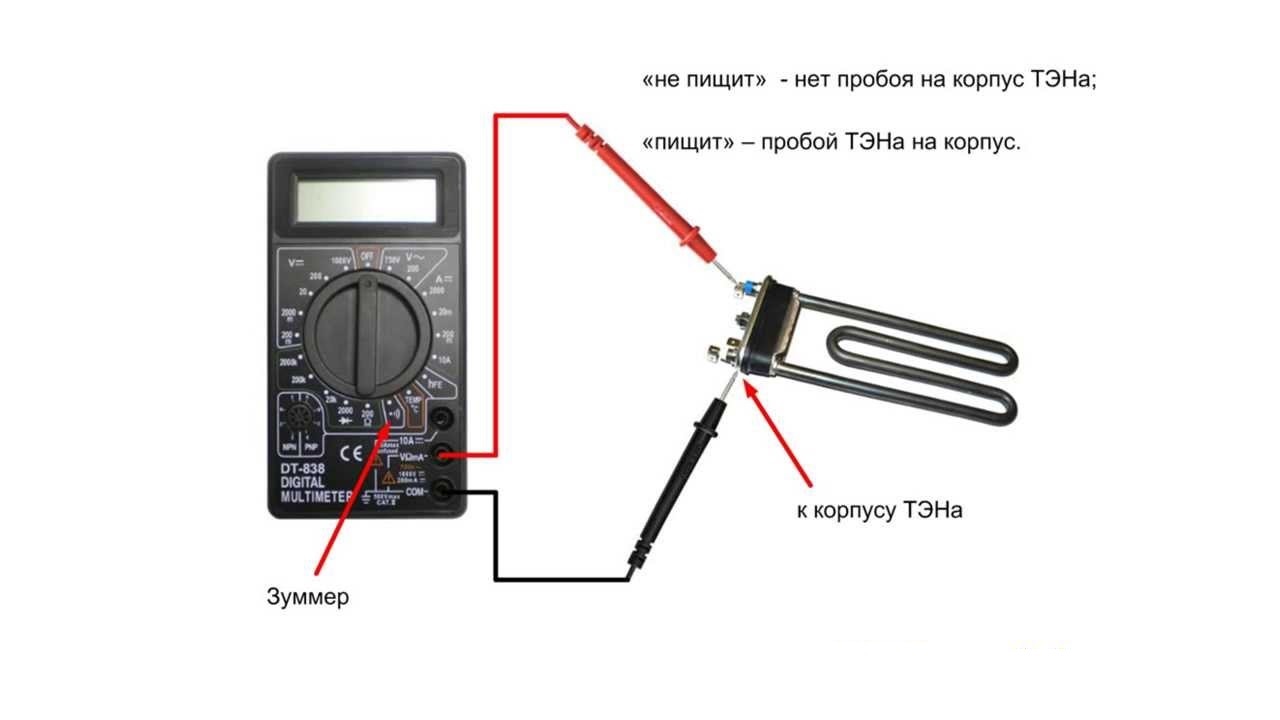

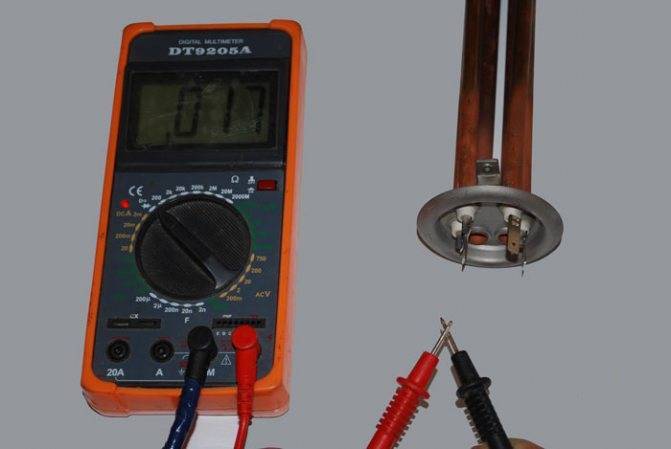

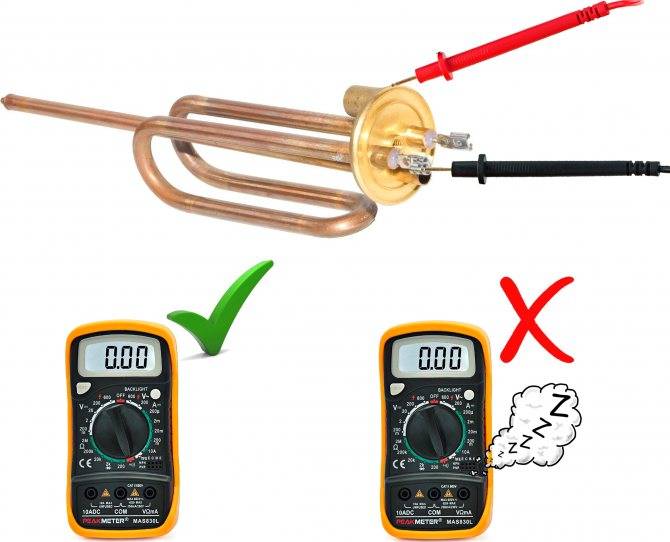

Как прозвонить ТЭН на обрыв или короткое замыкание

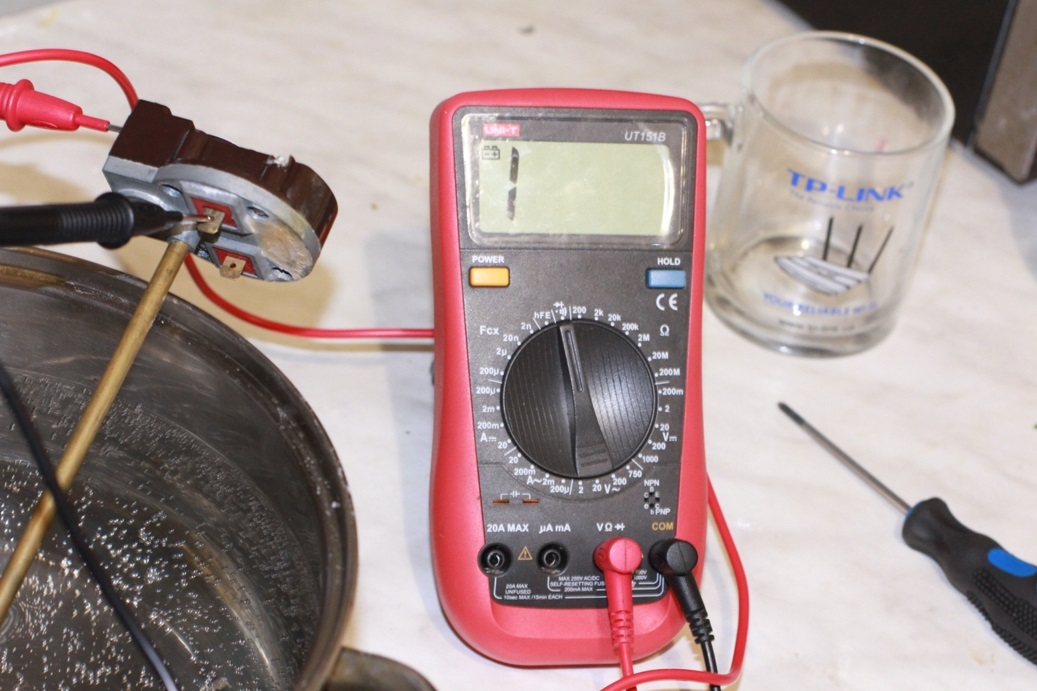

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

2. Короткое замыкание между его клеммами;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

— Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

— Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

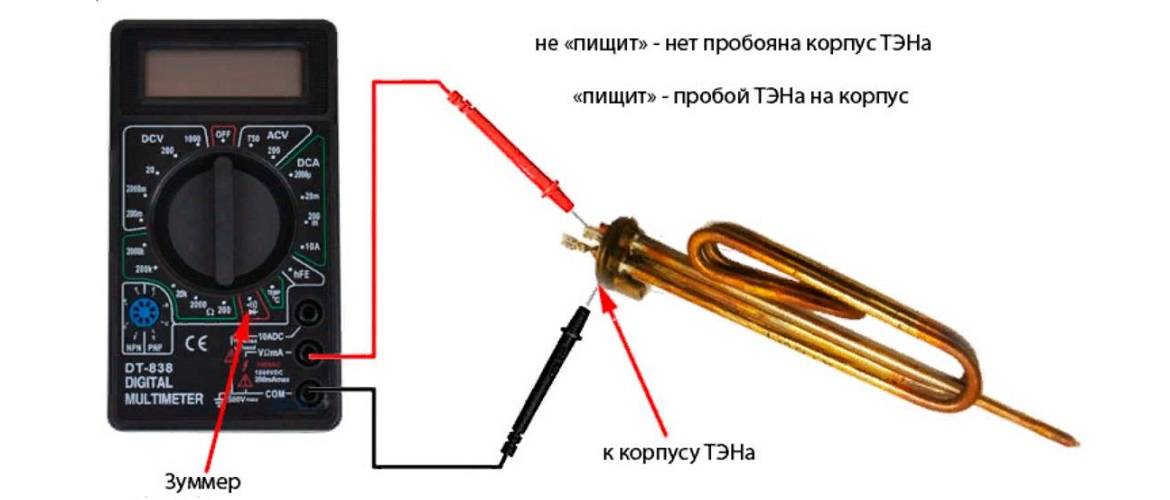

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Как проверить ТЭН стиральной машины мультиметром

Современные стиральные машинки выпускаются с хорошей системой диагностики. При выходе греющего элемента из строя, на дисплее цифровая и световая индикация сообщит пользователю, что в машине имеется проблема с нагревом.

Но даже в этом случае потребуется проверить исправность ТЭНа тестером, поскольку сбой может быть и в самой системе диагностики.

Алгоритм проведения проверки ТЭНа на стиральной машинке мультиметром:

• Обесточивают электроприемник с видимым разрывом питающей линии.
• Перед тем как проверить ТЭН стиральной машины выполняют демонтаж задней крышки машинки.

Для того, чтобы прозвонить ТЭН мультиметр в режиме измерения сопротивления, прозваниваем его, подключая щупы по схеме: один к резьбовой клемме, а другой — ко 2-й клемме ТЭНа.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Откручиваем эту большую стенку, находим там ТЭН, который находится внизу бачка, и отключаем все провода, которые подходят к нему. Если же вам что-то непонятно, пишите мне!

Ошибки при замене тэна

1

Как уже говорилось в этой статье, такой метод приведет к искривлению фланца и последующей течи. То есть, заново придется снимать бойлер со стены, все раскручивать и собирать повторно.

2

Никакими герметиками при замене тэнов пользоваться нельзя. Герметичность должна создаваться только за счет равномерного прижатия материала прокладки.

3

Какой бы на вид она не казалась целой, в любом случае при каждом вскрытии тэнов, обязательно производите замену уплотняющих элементов.

4

Даже если вы не нашли в своем магазине подходящего анода, никогда не устанавливайте без него тэны во внутрь бака. Мало того, что это уменьшает срок службы элементов обогрева, в итоге все это заканчивается прогоранием корпуса бака бойлера.

Далее появляется течь, без возможности восстановления или ремонта.

Правда, в некоторых дорогих моделях бойлеров стоят титановые аноды с электронным снятием потенциала.

Они как раз таки замены не требуют. Поэтому прежде чем что-либо откручивать, внимательно изучите паспорт изделия.

5

При промывке бака и сливе воды будьте очень внимательны, можно случайно залить водой электронную плату управления с табло, которая находится сбоку корпуса. В этом случае бойлер просто не запустится после включения.

Вы долго будете искать причину, прозванивая все клеммы, а она будет лежать буквально на поверхности. Замочить эту плату можно даже в перевернутом состоянии бойлера.

Посмотрите внимательно на отверстие, куда уходит одинокий проводок управления.

Вода может элементарно стечь по нему напрямую к электронике. Так вот, это отверстие изначально, еще до вытаскивания тэнов, лучше всего закрыть, запихав туда любой уплотнитель.

https://youtube.com/watch?v=_77LiS7L90A

Характеристики и виды

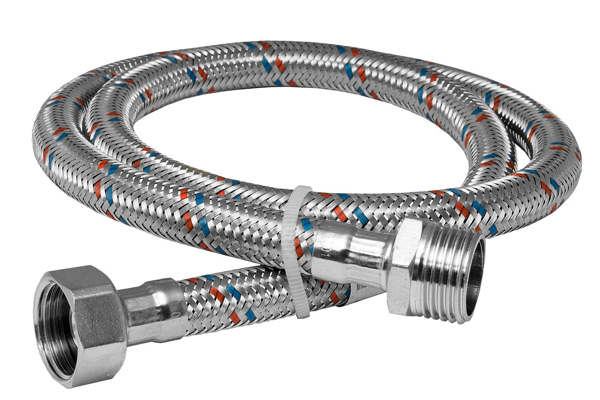

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

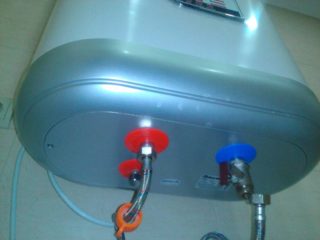

Разбираем водонагреватель ^

Перед тем, как начать разборку агрегата, приготовьте следующее:

• прямую и крестовую отвертки;
• ключи гаечные (хорошо, если есть накидные) размером 22/14 и 8/10;
• плоскогубцы;
• щуп-фазометр (часто изготавливается в виде отвертки с лампочкой-индикатором на торце);
• большое количество салфеток или ветоши, хорошо впитывающих влагу.

Разборку водонагревателя выполняйте в следующей последовательности:

Отключите агрегат от системы водоснабжения. Если монтаж был выполнен грамотно, под водонагревателем на вводной трубе вы найдете вентиль, который необходимо перекрыть.
Отключите водонагреватель от электрической сети.
Подденьте прямой отверткой защитную крышку и снимите ее.
Проверьте фазометром отсутствие напряжения на вводных клеммах

Внимание: убедитесь, что вы пользуетесь фазометром правильно. Лампочка-индикатор показывает «фазу» только в том случае, если пользователь коснется специального кольца или ярлычка на ручке прибора

Для верности «потренируйтесь» сначала на розетке. Если на одном из контактов лампочка загорается, значит вы все делаете правильно, можно проверять контакты водонагревателя.
Спустите воду из бойлера.
Снимите водонагреватель с настенных креплений (для некоторых моделей делать этого не требуется, в них для доступа к тену достаточно просто слить воду).
Отсоедините провода, предварительно записав или сфотографировав схему подключения.
Открутите гайки, фиксирующие тен и термостат. При этом может вылиться некоторое количество воды, поэтому гайки свинчивайте по одной, а не все сразу. После снятия тена и термостата удалите с их поверхности и контактной группы остатки влаги, протерев салфетками или ветошью. Не забудьте проверить состояние резиновой прокладки на фланце ТЕНа. Если она имеет разрывы, вмятины и другие дефекты, следует поставить новую.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как проверить ТЭН мультиметром и без тестера Сделать контрольную лампу сможет любой желающий из подручных средств, об этом мы подробно написали в статье, на которую сослались. Спрашивайте, я на связи!

Чистка бойлера и тэна без разборки

Бойлеру требуется регулярная чистка, поскольку некачественная вода нарушает функциональность устройства. Накипь обладает малой теплопроводностью, из-за чего техника потребляет больше электричества, не оказывая должного эффекта. Со временем такие тэны просто перегорают.

Признаки того, что аппарат нуждается в чистке

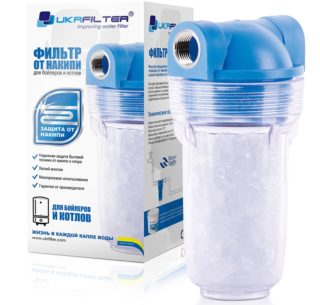

Фильтр от накипи для котлов и бойлеров

Стоит обратить внимание на определенные признаки, которые обозначают, что требуется чистить тэн водонагревателя:

• вода начала долго нагреваться;
• увеличен расход электроэнергии;
• бойлер шумит при нагреве;
• вода окрасилась в желтоватый оттенок;
• у воды появился неприятный запах сероводорода;
• перегреваются стенки нагревателя, окружающее оборудование, розетки и стены;
• слышно шипение во время нагрева;
• бойлер начал включаться и отключаться.

Существуют и другие способы определить, что нужно промывать бак от накипи. В первую очередь стоит смотреть на жесткость воды. Если она повышена, то рекомендуется чистить водонагревательный элемент и бак не реже 1 раза в полгода. Если уровень нормальный, то промывка может осуществляться раз в 2 года.

Дополнительная информация! Определить жесткость воды можно по белому налету. Если он регулярно появляется на кранах и смесителях, а средства для мытья и гели для душа плохо пенятся, то это является показателем большого содержания извести в проточной воде. Также проверить ее концентрацию можно при помощи специальных приборов.

Рекомендуется также поставить фильтр, чтобы в водонагреватель подавалась очищенная вода. Существуют специальные фильтры от накипи для бойлеров и газовых колонок. Они способны очистить и смягчить воду, это поддерживает в хорошем состоянии систему устройства. Фильтр способен убрать даже некоторые соли и соединения металлов.

Методы очистки

Отсоединение шланга для подачи холодной воды

Почистить тэн и бойлер можно двумя способами: физическим воздействием и при помощи кислотных растворов. Механический способ подразумевают разбор водонагревателя, осуществить который невозможно в некоторых условиях, например, если он большого размера.

Чтобы не снимать со стены бойлер, можно вооружиться народными средствами чистки: уксусом и лимонной кислотой. Однако они только размягчат накипь, которая в конце процесса чистки упадет на дно бойлера. Со временем она будет накапливаться, поэтому механической чистки будет не избежать.

Так как очистить бойлер от накипи можно без его разбора, следует знать точную инструкцию по проведению очистки:

1. Перекрыть кран, отвечающий за подачу холодной воды в бойлер.
2. Отсоединить водопроводную трубку от патрубка на водонагревателе.
3. Открыть кран с горячей водой и слить большую часть воды, оставив треть от ее количества.
4. Закрыть кран с горячей водой, накрутить шланг на патрубок нагревателя.
5. Вставить на второй край шланга лейку, закрепить ее выше верхнего уровня бака.
6. Залить чистящий раствор, оставить на ночь (6 часов будет достаточно).
7. Слить грязную жидкость, открыв кран с горячей водой.
8. Промыть бак холодной водопроводной водой.

Важно! Не стоит гнать грязную воду к смесителю. Требуется вывести дополнительный сливной кран на патрубке водонагревателя. Почистить от накипи бойлер можно как при помощи народных средств, так и специальными покупными веществами – принцип действия одинаковый

Проводить такую чистку требуется регулярно, однако часто невозможно убрать грязную воду с отвалившейся от тэна накипью из бака, поэтому механическую чистку отменять нельзя

Почистить от накипи бойлер можно как при помощи народных средств, так и специальными покупными веществами – принцип действия одинаковый. Проводить такую чистку требуется регулярно, однако часто невозможно убрать грязную воду с отвалившейся от тэна накипью из бака, поэтому механическую чистку отменять нельзя.

Способы диагностики

Целостность трубок проверяют после чистки ТЭНа в кислотном растворе

Проверенный метод заключается в визуальном осмотре во время чистки. ТЭН вынимают, счищают накипь, для этого деталь помещают в уксус или раствор лимонной кислоты на несколько часов, затем проверяют поверхность.

Другие способы проверки:

• Мегаомметр. Выявляют небольшие повреждения изолирующей оболочки. Флажок прибора ставят на показатель 50 В. Один контакт соединяют со спиралью, второй крепят к корпусу. ТЭН работает — на экране цифра больше 50.
• Тестер. На приборе есть регулятор, поворачивающийся на 360°, его ставят на показатель 200 ОМ. Щупы соединяют с контактами нагревательной трубки. О неисправности говорит появляющееся на мониторе значение 0,1 или значок бесконечности.
• Контрольная лампочка. Применяют, если нет тестера. К первому контакту ТЭНа присоединяют сетевой ноль, второй стыкуют с фазой, которая передается через лампу. Светящаяся лампа говорит об исправности элемента.
• Авометр. Прекращают подачу электричества на бойлер, снимают защитную крышку, отключают провода от контактов нагревательной трубки. Клеммы прибора соединяют с контактами, смотрят показания на экране, сравнивают со значениями из технического паспорта.
• Светодиод, батарейка. Используют севший элемент «Крона» или индикатор из бытового прибора. Светодиод последовательно подсоединяют к питательной батарейке и нагревательной спирали, в цепь включают резистор. Сопротивление изоляции проверяют, отключив схему от ТЭНа, приложив ее к элементу. Светодиод загораться не должен. «Крону» можно заменить зарядкой от телефона.
• Индикатор фазы. В розетке выявляют фазовый контакт, присоединяют куском провода к клемме ТЭНа. Об исправности говорит загоревшаяся лампа, если нет — спираль повреждена.

Нестандартный метод заключается в том, что кабель с вилкой подключают к контакту спирали и электрической сети. Работающий ТЭН греется. Проверяют сопротивление наполнителя трубки — один конец провода отключают от спирали при выключенной вилке. Схему собирают второй раз, добавляя предохранитель с силой тока 5 А. Вилку включают и ждут несколько часов. Рабочий ТЭН не даст замыкания на корпус.

Где находится

Узнайте расположение нагревательного устройства машины из инструкции. В зависимости от модели оно может находиться в различных местах прибора. Если инструкция к машине не сохранилась, найти элемент в домашних условиях можно самостоятельно:

1. Необходимо положить прибор на боковую сторону. Нужный элемент может находиться на дне.
2. На место нахождения ТЭНа указывают большие размеры задней панели. Чтобы убедиться в том, что устройство находится в задней части бытовой техники, панель можно снять.
3. Поиск ТЭНа также ведется через барабан. Для удобства поисков можно использовать фонарик.

Модели мультиметров

Не имеет значения, какой тестер или мультиметр вы используете для диагностики ТЭНа. Существуют цифровые и стрелочные модели, и их стоимость никак не влияет на качество проверки. Главное — использовать исправное оборудование для проверки нагревательного элемента.

Также стоит обратить внимание на целостность всех проводов, идущих от щупов мультиметра к самому устройству. Если вы используете мультиметр в рабочих целях, а не для домашнего ремонта, то для проверки ТЭНа на работоспособность необходимо выбрать модель, оснащенную специальным сигнализатором

Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта.

Самым простым решением станет замена ТЭНа на иной элемент, в исправности которого вы абсолютно уверены. Для этого необходимо выключить электронагреватель и извлечь устройство для диагностики. На его место устанавливается новый ТЭН, желательно той же марки.

Если же в доме не найдется запасного ТЭНа, необходимо использовать мультиметр цифрового образца. Элемент нагрева извлекается, и мультиметр подсоединяется к выходам ТЭНа. В случае отклонения нормы или загорания индикаторной лампочки на мультиметре можно сделать вывод, что нагревательный элемент полностью исправен, а значит, причину неисправности и ненадлежащей работы водонагревателя нужно искать в других частях прибора.

Если вышеуказанные способы проверки не помогли определить исправность ТЭНа, вы можете его «прозвонить», используя мультиметр. Для этого требуется установить на «прозвон» определенное значение и затем, соединив мультиметровые щупы, его проверить. Чаще всего показания мультиметра соответствуют минимальным, и при наличии встроенного звукового сигнала тестер начнет пищать.

Далее необходимо протестировать ТЭН на работоспособность. Мультиметровые щупы крепятся на контакты элемента нагрева, и при их прикосновении на тестере появляются показания сопротивления: например, 0,37 или 0,71. Если в левой части экрана вы увидите единицу, значит, в элементе нагрева оборвалась спираль, и ТЭН нужно заменить.

Есть другой способ проверки: из водонагревателя нужно вынуть ТЭН и смочить его медные трубки водой. Один щуп подведите к трубке, а другой — к одному из выходов. Если ТЭН неисправен, устройство покажет завышенное или, напротив, минимальное значение. В случае исправности тестер показывает единицу!

Совет: если у вас возникли сомнения в том, сможете ли вы правильно извлечь неисправный ТЭН и на его место установить новый, то обратитесь к профессионалам. При проверке и во время ремонта водонагревателя во избежание возникновения опасных ситуаций обязательно соблюдайте все правила безопасности!

Пример расчета

Так, например, при измерении вы получили результат 20 Ом. Подставив в формулу, вычисляем:

P, Вт Мощность ТЭНа = 2202В напряжение бытовой сети в квадрате / 20 Ом сопротивление ТЭНа = 2 420 Вт

Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что полностью соответствует заявленному показателю в паспорте. А учитывая то, что все остальные тесты он прошёл успешно, значит проблема не в нём и нужно искать дальше, например прозвонить электрические цепи или замерить напряжение в розетке.

Если же мультиметр покажет результат 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и полноценного нагрева воды. Увеличение сопротивления может быть вызвано разными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, такой замер даст вам нужную информацию для дальнейшего поиска причин.

Как видите, проверить работу ТЭНа достаточно просто, для этого вам нужен лишь мультиметр и немого свободного времени. Многие проблемы выявит простая прозвонка, а если она не помогла, то замеры параметров сопротивления нагревательного устройства.
