Способы крепления косоура к лестнице своими руками

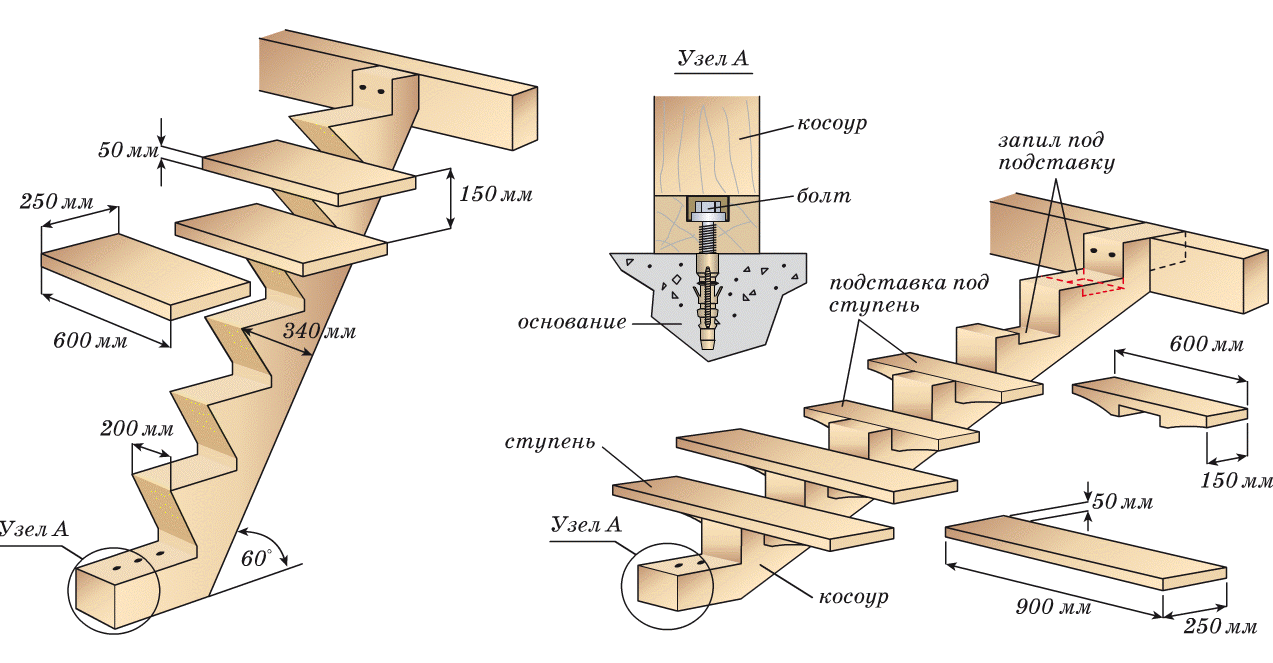

Изготовление лестницы на косоурах

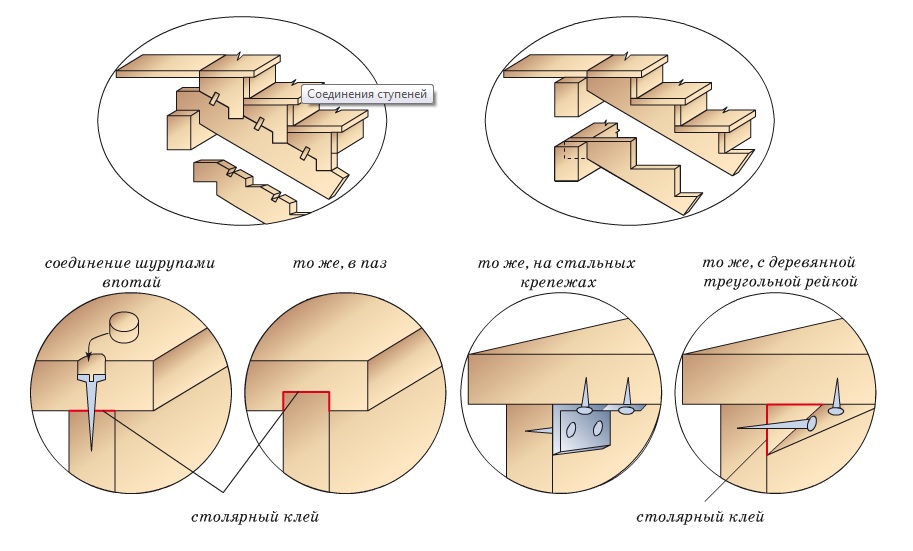

Узлы соединения ступеней для косоуров любого типа.

Чтобы смастерить лестницу на косоуре, необходимы:

  • доска (толщина – 4 см, ширина – 30 см);
  • трафарет (для разметки) – изготавливается из фанеры и реек;
  • кобылки;
  • шканты;
  • дрель;
  • молоток;
  • пилы по дереву;
  • клей;
  • шуруп, болты, шайбы, дюбеля;
  • шлифовочная машинка.

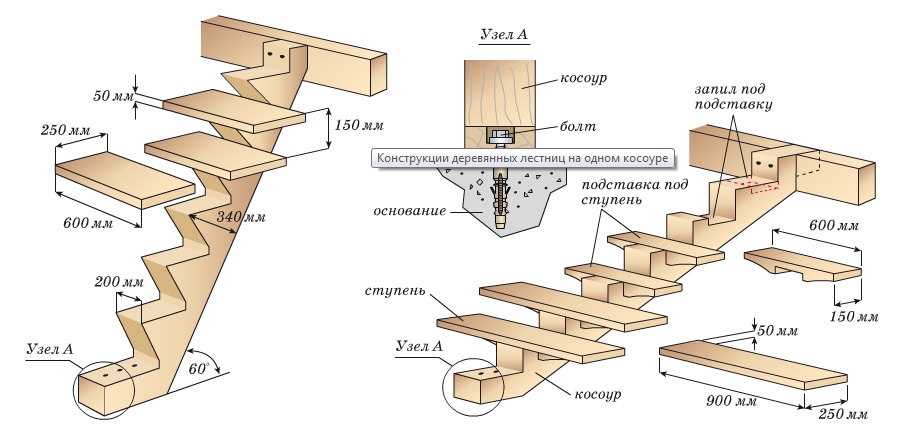

Конструкции деревянных лестниц на одном косоуре.

При изготовлении лестницы с забежными ступенями в итоге получаются косоуры различных размеров с обеих сторон. Для этого необходимо разметить каждую ступень в отдельности. При этом изменяется ширина проступи и угол наклона, а размеры подступенка остаются неизменными. После того как все разметки установлены, необходимо к внутренней стороне лестницы прикрепить ступени с зауженной проступью. Та же процедура проделывается и с внешней стороной, но устанавливаются проступи с широкой частью. В конечном варианте должна получиться лестница, где более крутой подъем с внутренней ее стороны. Однако визуально косоуры находятся в параллельном друг другу положении.

Для производства косоуров возможен вариант установки дополнительных элементов. Этими элементами могут выступать кобылки. Кобылки вытачиваются по форме треугольника, их следует установить непосредственно поверх продольной кромки косоура. Крепят кобылки к косоурам шкантами. Их устанавливают в прилегающие элементы пазов и укрепляют при помощи клея.

Подступенки и проступи скрепляют клеем и шурупами. Для этого подойдет способ впотай. Соединять эти элементы лестницы можно в паз, использовав дополнительную треугольную рейку. Для наибольшей надежности крепления подойдут различные деревянные нагели.

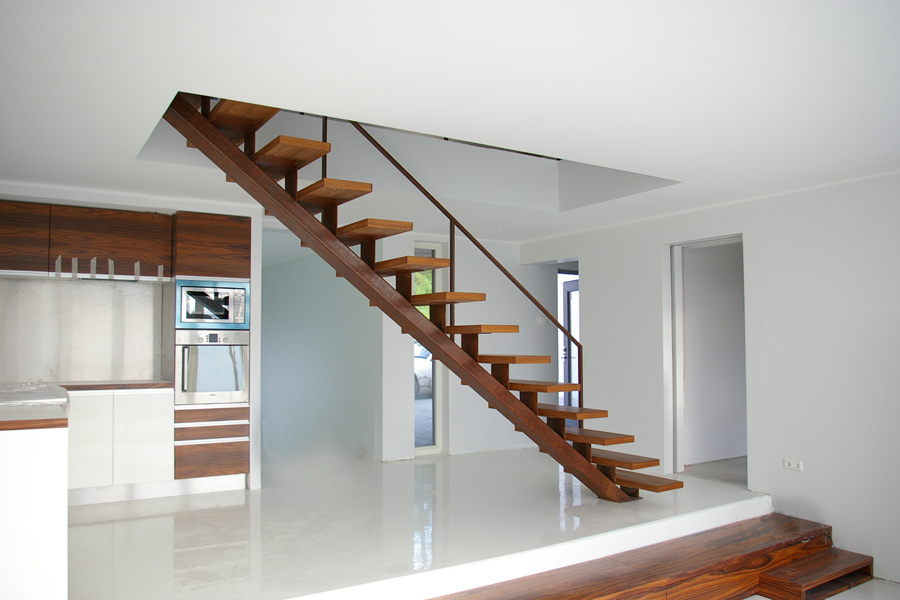

Если выбрана с косоуром по центру, то в итоге получится изящный атрибут интерьера. Его создают из бруса размером 34х20 см. Если лестница будет вспомогательной, то косоуры располагаются очень круто. В таком случае нижняя часть косоура монтируется к полу, верхняя – к балке, которая поддерживает всю конструкцию. Все крепления производят при помощи дюбель-гвоздей и болтов. Элементы косоура, напоминающие треугольник, выполняются при помощи трафарета. После чего все срезы и края деталей обрабатываются шлифовочной машинкой. После этого косоур вставляется на свое место, а именно крепится к полу и площадочной балке.

https://youtube.com/watch?v=LoGTu7I5E9c

Крепления производятся при помощи саморасклинивающихся дюбелей, шайб с болтами впотай.

Виды лестниц на косоурах – классификация

По форме:

  • прямые. Как основа для маршевых лестниц на один пролет;
  • ломаные. Применяются в конструкциях на несколько пролетов, расположенных под углами друг к другу;
  • винтовые или эвольвентные. Используются при изготовлении закругленных маршей.

Материал для изготовления:

  • дерево;
  • металл;
  • бетон;
  • железобетон.

Выбор материалов производится с учетом их прочности и надежности, а также внешней привлекательности, в тех случаях, когда это важно

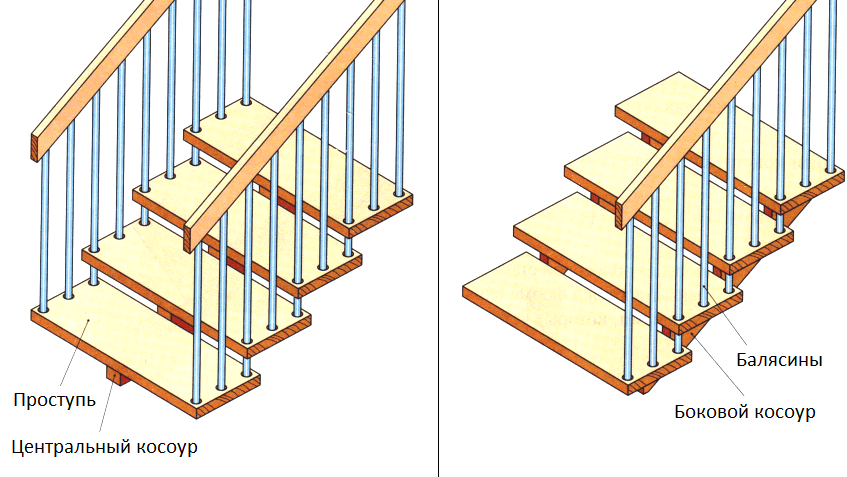

По расположению:

  • боковые (расположение двух штук по краям лестницы);
  • центральные косоуры.

Лестницы с центральным косоуром относятся к специальному типу изделий, которые требуют разрешения органов строительного надзора, обязательного проведения испытаний или освидетельствования.

Если ширина лестницы больше, чем 1,5 метра, то применяются оба вида размещения косоуров.

Лестница на косоурах своими руками

Лестницы на косоурах — наиболее простой по типу конструкции, изготовления, а так же монтажа вариант лестниц. Благодаря легкости конструкции, лестница на косоурах своими руками, достаточно легко решаемый вопрос для любого мужчины. Косоуры – это основная опора для ступеней, представленных в виде наклонных балок.

В зависимости от формы лестничного полета, различают такие виды косоуров:

  • прямые,
  • пилообразные,
  • криволинейные.

Деревянная лестница на косоурах своими руками для коттеджа

Воплощение мечты, в виде деревянной лестницы на косоурах своими руками — это идея, будоражащая умы смелейших умельцев. Если же вы точно решили, что деревянная лестница на косоурах своими руками, это цель, которая вам под силу и осмелитесь ее осуществить, будьте готовы пойти на определенные жертвы. Лишь вложив n-ое количество драгоценного времени и сил, реально построить лестницу своей мечты, которая помимо своей основной функции послужит еще и прекрасным украшением жилища.

Почему стоит выбрать лестницу на косоурах?

Простота в данном случае — лучший друг, а перечень преимуществ впечатляет:

  • Вам не нужно врезать ступеньки в тетиву, они просто кладутся на косоур, а крепления закрываются с помощью деревянных заглушек.
  • Вы можете заказать готовые сосновые косоуры, установить дубовые ступени на них, покрасить всё в темный и белый цвет, и на выходе получается лестница из каталога .
  • Можно даже не тратится на покупку ступеней, а воспользоваться имеющимся, подручным материалом и самостоятельно изготовить ступени.
  • Простая установка ступеней.
  • Простая установка подступенков и ограждений.
  • Легкая замена ступеней при необходимости.
  • Простая подгонка лестницы под нужные размеры, высота и ширина.
  • Геометрическая форма косоура дает возможность комбинировать лестницу совместно со стеллажами.
  • Возможность скорректировать косоуры ближе к центру ступеней, тем самым обойти батарею либо подоконник. Даже просто создать индивидуальный, неповторимый стиль лестницы.

Единственное, от чего не уйти — это косоуры. Изготовить в домашних условиях, без специального оборудования их достаточно проблематично, но реально.

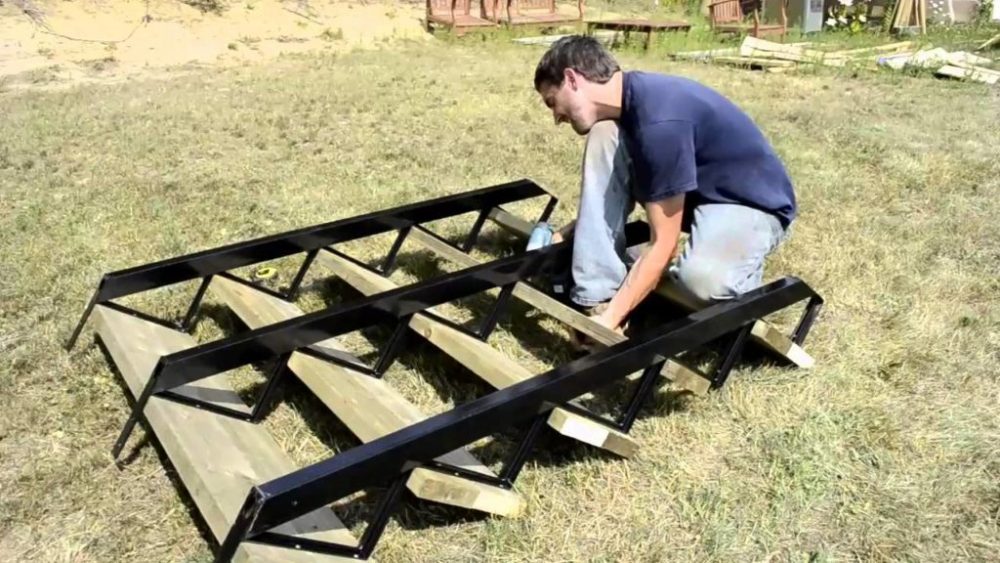

Лестница на металлическом косоуре своими руками для коттеджа

По эстетическим параметрам лестница на металлическом косоуре не уступает деревянной. Даже на оборот, металлический каркас — идеальная основа для воплощения творческого и дизайнерского замысла. Допустимо комбинирование и использование самых разнообразных материалов, за счет которых лестница станет гармоничным продолжением существующего домашнего интерьера.

К примеру, популярные кованые ограждения, это прекрасное сочетание для деревянных ступеней. Металлоконструкция окрашивается алкидными эмалями либо молотковой краской в подходящий цвет либо облицовывается гипсокартоном, имитируя текстуру дерева любых пород, включая натуральный камень.

Основной процесс проектирования несущей конструкции метало каркаса, существенно не отличается на этапе проектирования от соответствующих видов лестниц. Конструирование выполняется на основе выполненных замеров проемов, имеющейся планировки помещения и расчета механической прочности.

По способу соединения металлические каркасы подразделяются на:

Сварной вариант каркаса подразумевает использование квадратных труб, на которые затем крепятся ступени ( использование подступеней в этой конструкции не предусмотрено), может быть от одного, но достаточно мощного и более.

Достаточно просто смонтировать металлическую конструкцию, сделать это можно еще на начальном этапе строительства коттеджа, настелив для этого временные ступени, используя их для отделочных работ. На завершающем этапе придать завершенный вид, методом обшивки деревянным массивом, и установить ограждения.

Не маловажным остается тип конфигурации лестницы, бывает:

  • прямой пролет,
  • спиральная,
  • поворотная площадка,
  • забежная,
  • винтовая,
  • дугообразная.

Делаем расчет косоура лестницы для коттеджа

Предлагаю на примере рассмотреть расчет косоура лестницы, с учетом ключевых моментов.

Для расчетов нужных размеров ступеней рационально применять такую формулу:

2А + Б = 64 см.

Где, А – ширина, Б – высота.

Обычно, высота одной ступени равна 140 — 170 мм. Для расчетов замеряем высоту всей лестницы, после делим ее на высоту ступени.

  • Общая высота лестницы 240 см,
  • Высота ступени 17 см.

Подставляем значения в формулу, и получаем: количество ступеней = 15 шт.

240. 15 = 16 см.

Разновидности косоуров

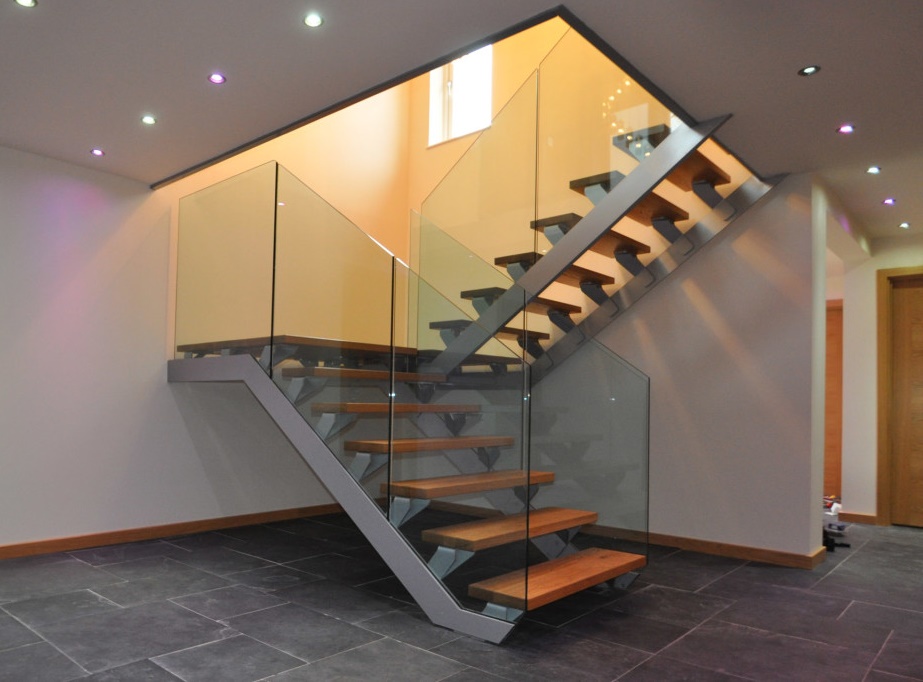

Металлический косоур для лестницы

Основное отличие косоура от тетивы – способ укладки ступеней. Во втором случае ступени монтируются с внутренней стороны и соединяются стяжкой. В первом они устанавливаются сверху. Это обеспечивает куда больший простор для изменения формы и вида элемента. Косоуры классифицируют по множеству признаков.

По размеру

Габариты лестничного сооружения зависят от очень многих факторов. Размеры опоры вычисляются исходя из вида, ширины и массы лестницы. В среднем на 100–120 см длины проступи требуется 1 косоур. Если ширина лестничного марша превышает 2 м, рекомендуется ставить дополнительный.

Плюс такой лестницы – меньшие габариты и площадь по сравнению с вариантом на тетиве. Поскольку ступени накладываются сверху, ширина пролета обусловлена только шириной проступи.

По материалу


Бетонная лестница на косоурах

Косоуры изготавливают из самых разных материалов. Нередко используется комбинация металла и дерева, что увеличивает разнообразие форм и видов.

Для деревянного косоура подходит твердая древесина, например, бук или дуб. Она очень дорогая, поэтому опоры чаще вырезают из сосны и других хвойных пород. Деревянные элементы выглядят очень красиво, стильно, создают ощущение уюта и тепла. Однако конструкция тяжела и со временем ступени, закрепленные на срезы, начинают скрипеть.

Если лестницу ставят на 1 косоур, для него берут хорошо просушенный брус размерами в 30*50 см. Если предполагается 2, можно взять доски. Нередко используют клееную древесину, так как для лестницы нужны элементы большой длины.

Стальной косоур изготавливается из черной стали. Для него берут профильную трубу, двутавр, швеллер. Изделия покрывают порошковой краской, чтобы предупредить появление ржавчины. Такой элемент чрезвычайно прочен и устойчив. На стальную балку можно ставить ступени из любого, даже самого тяжелого материала – стекла, натурального камня.

Бетонный вариант получают заливкой металлической арматуры бетоном в специальных формах. Это монолитное сооружение, получаемое только в производственных условиях. Опора чрезвычайно надежна и долговечна, но массивна. Чтобы установить ее на место, нужна помощь специалистов. Бетонному элементу можно придать любую форму.

Как сделать и закрепить косоур, зависит от материала. Деревянный собирают на нагели, реже саморезы. Металлическую конструкцию сваривают.

По расположению

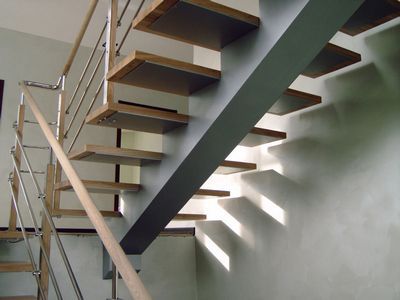

Лестница на одном косоуре из металла

Различают несколько вариантов установки ступеней, влияющих на конструкцию и внешний вид лестницы:

  • Сооружение на одном косоуре – для такой опоры выбирают массивную балку или металлическую конструкцию. Однако выглядит такая лестница легкой и изящной. Популярное решение для винтовой модели.
  • На 2 опорах – классический вариант.
  • На 3 и более – дополнительные опоры требуются на сложных поворотных лестницах большой ширины.

По форме

Крепление ступеней к 1 или 2 косоурам выполняется разными способами. Это влияет и на дизайн сооружения и характеристики:

  • Самый простой способ – ступени устанавливаются на скосы в виде зубьев.
  • Более сложный – крепление к опоре кобылок, обычно со скошенным краем, на который монтируют ступени. Выглядит изящнее.
  • На конструкцию без зубьев устанавливают готовые блочные ступени и закрепляют их дюбелями.
  • На такую же прямую опору фиксируют изогнутые стальные опоры из плоской стали, на которых крепят ступеньки. Изящный вариант для современного интерьера.
  • Более простой комбинированный вариант – ступени одной стороной крепятся к ровному косоуру, а внешним краем опираются на стальные подпорки.

Как крепят косоур к верхней площадке или перекрытию

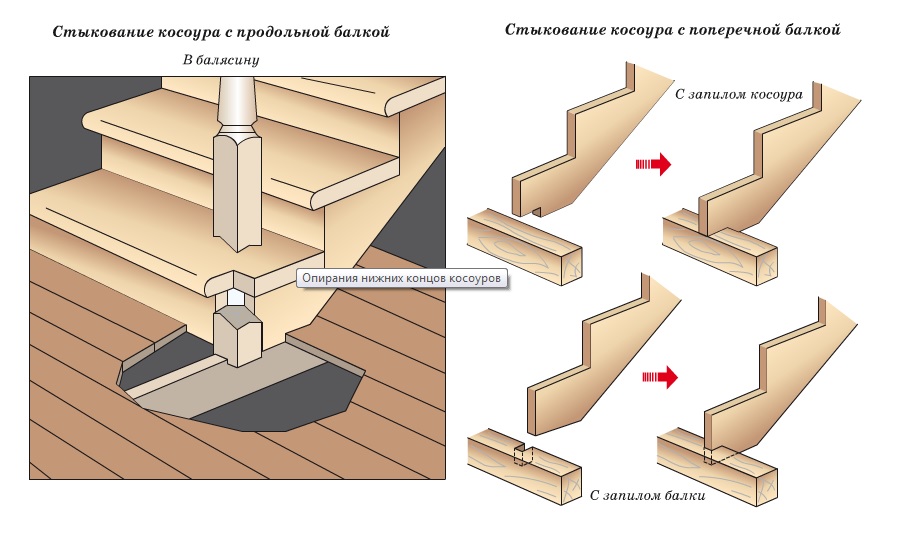

Варианты опираний нижних концов косоуров.

Крепление косоура к площадке и перекрытию второго этажа зависит от его типа, которое может быть деревянным или металлическим. В верхней части косоур, выполненный из любого материала, крепят анкерами или болтами. Его крепление осуществляется к стальным балкам или железобетонному перекрытию с помощью сварки, болтов или анкеров. При монтаже металлической тетивы ее торцы срезаются под нужным углом и к ним привариваются стальные пластины или уголки, в которых заранее просверлены отверстия. Полученные площадки на краю тетивы стыкуются со стальной балкой при помощи болтов. Можно использовать анкер, который лучше всего подходит для крепления косоура к перекрытию из железобетона. Внизу лестницы тетиву можно прикрепить к торцу площадки или оставить опираться на горизонтальную верхнюю плоскость площадки.

Если лестница имеет боковую тетиву, то это позволяет расположить ступени тем удобным способом, который более всего подходит для данного помещения. Такая лестница будет более компактной и удобной. Обычно это лестницы с металлическими ступенями, облегченной конструкции. Тетива в них крепится на закладных, вмонтированных в стену, и наверху закрепляется с помощью приваренных к краям пластин за балку.

Это интересно: Конструкция септика из бетонных колец: разбираемся в сути

Деревянный косоур своими руками

Необходимые инструменты:

  • две деревянные доски, которые будут служить косоурами, размером 150х60 мм.;
  • линейка-уголок;
  • маркер или строительный карандаш для разметки на доске;
  • циркулярная пила;
  • для проступей можно выбрать доски с толщиной 4-5 сантиметров;
  • для подступенков подойдут доски с толщиной 2 сантиметра.

Чтобы увеличить срок службы лестницы, лучше подобрать такие породы деревьев, как дуб, клён или бук

Особое внимание стоит уделить качеству материалов. Доски лучше предварительно подготовить

Для этого их надо обстрогать и оштукатурить. Существует два варианта исполнения косоуров.

Первый вариант. Начинаем работу с вычерчивания разметки на деревянной доске, которую предварительно подбираем по рассчитанным размерам. Для этого лучше всего использовать линейку-уголок. На стороны линейки наносим метки, которые будут соответствовать размерам рассчитанной ступени. Угольник стоит прикладывать к доске, отступив от одного края 35-40 сантиметров, чтобы метки совпали с другим краем доски, обозначаем углы. После того как первая метка готова, передвигаем линейку к крайней точке, отмечаем следующий угол. И так продолжаем столько раз, сколько ступеней по расчёту мы получили. Итогом станет доска с вычерченным на ней рядом треугольников. На краях доски стоит отметить пазы для доски, с помощью которой будут соединяться два косоура.

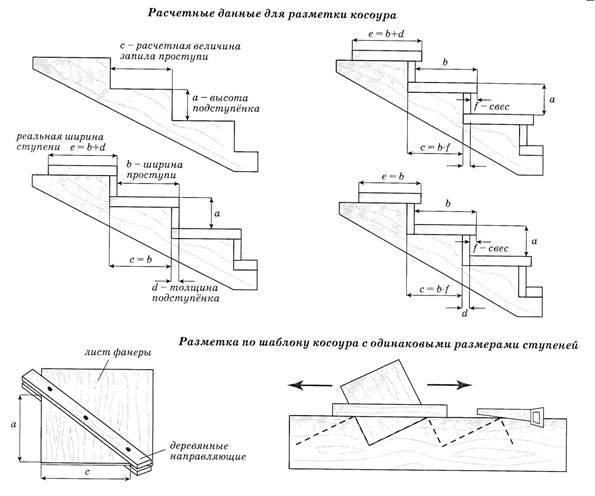

Разметка на деревянной доске

Следующий этап — работа с циркулярной пилой. При этом необходимо соблюдать технику безопасности. С помощью пилы вырезаем лишнее в соответствии с разметкой. Один конец балки, который будет находиться снизу и крепиться к полу, нужно обрезать параллельно тем местам, где планируется осуществлять установку ступеней. Другой конец срезают под углом, который определяется в соответствии со способом крепления. Когда осуществлена защита пазов, несущие косоуры считаются готовыми. После этого производят крепление ступеней. Их размещают в треугольных вырезах, которые делают у косоуров.

Второй вариант предусматривает крепление ступеней на кобылках (неглубокий запил для ступеней). Они представляют собой деревянные клинья, которые выглядят как прямоугольный треугольник. Устанавливают эти дополнительные элементы к балке, закрепляя с использованием шкантов. Повышая степень надежности такого крепления, можно сделать вырез в доске, который будет соответствовать выступы на кобылке.

Разные варианты проступи

Крепление проступи производят с помощью винтов, шпонок, дюпелей. Иногда используют рейки из твёрдой древесины. Крепят её с нижней стороны.

Варианты соединения поступи

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой – несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

Одинарные. Это конструкции, в состав которых входит один косоур, расположенный посередине пролета.
Одинарные косоурные лестницы визуально очень легки за счет ажурности

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.

Конструкция на двух косоурах – самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.

Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

  • кобылки – это небольшие приспособления, с помощью которых формируется опора для ступенек.

    На схеме №4 – это кобылки

  • гребенка – это сам косоур, который по форме представляет собой ступенчатую конструкцию из отдельных частей несущего профиля.

Зигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер

Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком

Это интересно: Как правильно выбрать бетономешалку — разъясняем во всех подробностях

Основные виды косоуров

Для разных лестничных конструкций нужны разные опорные балки. Есть лестницы, опорная основа которых состоит из:

  1. Одной мощной балки, расположенной по центру. Такой косоур — прекрасное решение для небольшой деревянной лестницы с минимумом пролетов;

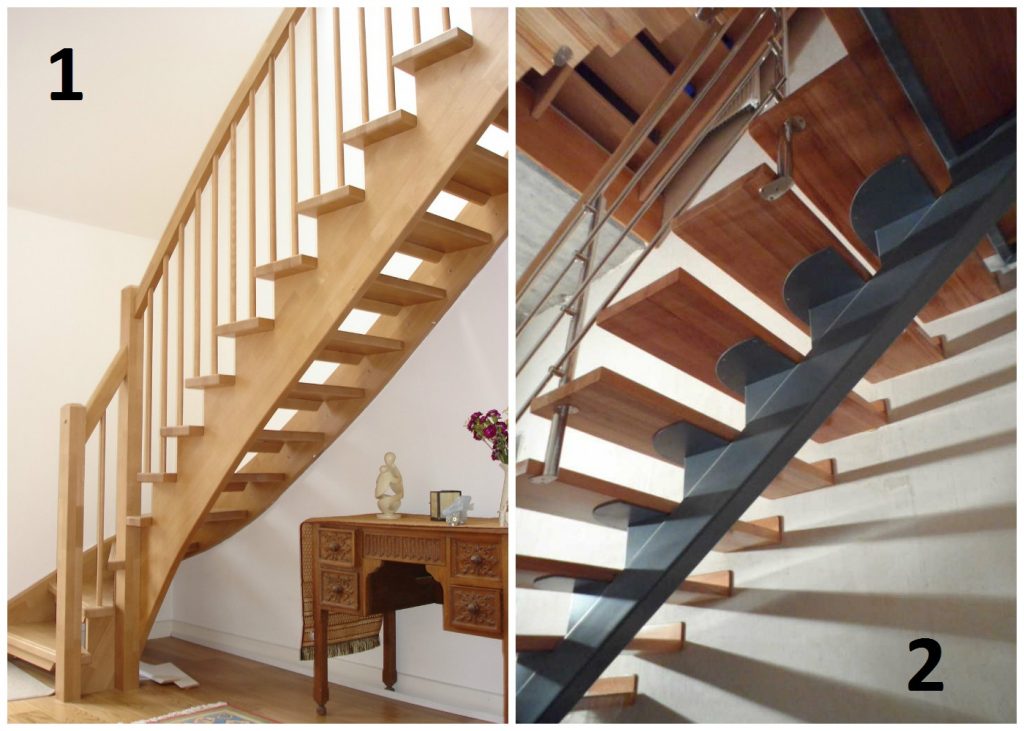

  2. Двух опорных балок. (фото) Такой тип косоуров на лестницах из дерева встречается чаще всего;
  3. Трех косоуров. Центральная опора в этом случае играет роль страховочного элемента и идеально подходит для массивной лестничной конструкции из дерева.

Для изготовления опорных изделий всегда используют максимально прочные и надежные материалы, такие как металл и дерево.

Ширина доски для изделия должна быть не менее 30 сантиметров, если этот показатель уже – изготавливают страховочный косоур, который размещают по центру лестничного марша. Центральная балка также обязательно нужна при превышении ширины в 2,5 метра самого пролета.

Чаще всего в современных лестницах используются ступенчатые деревянные косоуры и косоуры с коньком. Разберемся подробно, что же представляют собой эти разновидности поддерживающих элементов.

Ступенчатая опора почти полностью повторяет собой конструкцию лестничного пролета. Для изготовления такого типа поддерживающего элемента в ровном древесном полотне выпиливают специальные вырезы в форме треугольников. Все вырезы должны располагаться на равном расстоянии друг от друга. Именно в эти трехугольные разрезы в полотне будут укладываться ступени лестницы. Минус такого вида косоуров в том, что любые распилы на деревянном полотне ухудшают его показатели прочности. Поэтому для массивных лестничных сооружений лучше использовать косоуры с кобылками.

Кобылки – дополнительный элемент на опорной балке, именно в кобылки будут закладываться ступени, а сама балка при этом останется монолитной, без выпилов и разрезов на полотне. Кобылки монтируют к основанию опоры при помощи шкантов. Изготовление косоура с кобылками – процесс более трудоемкий, так как требуется выработать и саму опору и шканты и кобылки. Впрочем, собирается в единое целое такая конструкция довольно просто – по принципу детского конструктора.

Если же изначальный проект лестницы предусматривает один косоур в качестве опоры, то лучше выбрать изделие из металла, так как оно придаст сооружению максимальную устойчивость и надежность.

Прочные косоуры для массивных лестничных конструкций

Металлические поддерживающие элементы выполняются из сварных элементов: швеллера, двутавра, прямоугольных металлических труб. Самостоятельно изготовить такой косоур получится вряд ли – нужно знать специфику работы со сваркой и разбираться в прочности сварных соединений. Поэтому опорную конструкцию из металла лучше заказывать у профессионального изготовителя.

Металлический крепежный элемент также имеет в своем проекте кобылки, на которые дополнительно навариваются пластины или углы – в эти проемы будут укладываться ступени. Таким образом, фиксация ступенек происходит по всей длине лестницы и именно потому металлический косоур идеален в качестве опоры для сооружений массивных, а также с необычным дизайном.

К преимуществам металлических опор можно отнести следующие качества:

  1. Металл зрительно облегчает сооружение;
  2. Визуально металлические балки смотрятся привлекательные и отлично вписываются в современные интерьеры в стиле модерна и минимализма;
  3. Изделия такого типа отвечают всем правилам пожарной безопасности.

Руководствоваться при выборе косоуров для домашней лестницы можно опираясь на вкусовые и стилистические предпочтения – кому-то по душе прочный металл, кто-то отдаст предпочтение экологичному дереву. Однако наилучшим вариантом будет получение обязательной консультации у специалистов: оценив вес будущей лестницы, степень ее нагрузки и технические особенности профессионалы порекомендуют вам наиболее подходящий тип косоура, а также посоветуют оптимальный материал для нее.

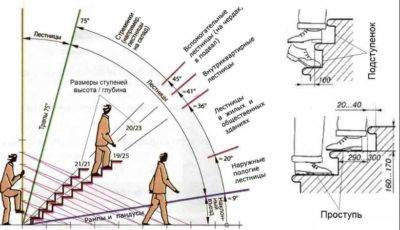

Углы наклона и ступени

ГОСТы и СНиПы гласят, что наклон лестничных маршей должны укладываться в диапазон от 30° до 40°. Безусловно, что пологая лестница удобнее, однако в среднестатистических домах и квартирах площади это сделать без ощутимой потери полезной площади практически невозможно. Поэтому, выбирая тот или иной вариант, придется чем-то пожертвовать.

В идеале расчет косоура деревянной лестницы должен начинаться еще до начала строительства дома, чтобы можно было учесть все нюансы. Лишь в этом случае можно сразу выбрать нужные параметры для лестничной системы, а не довольствоваться допустимыми возможностями. К примеру, конструкция в 45°, которая способна поместиться в доме, неприемлема для пожилых собственников.

Углы и СНиПы

При расчетах следует помнить, что при изменении угла изменяется соотношение размеров проступи и подступенка. Если для молодого человека размеры подступенка (высоты) не критичны, то ширина ступени является важным показателем, который в первую очередь влияет на безопасность подъёма.

В таких случаях, для увеличения безопасности спуска, ступени наращивают, т.е. делают так, чтобы они нависали друг над другом. При этом существуют и дополнительные решения, которые увеличивают удобство пользования лестницей, например, ступени выполняют неправильной прямоугольной формы (Г-образной), чередующихся в шахматном порядке, где всегда используется только одна сторона.

Изготовление косоура своими руками – поэтапная инструкция

Расчет лестницы на косоурах – вычисление размеров

Проведем расчет лестницы, крепящейся на косоурах без кобылок. Для этого нам необходимо знать следующие параметры:

  1. высота – расстояние от пола первого этажа до пола второго этажа;
  2. длина – расстояние от начала лестницы до проекции конца лестницы на пол;
  3. глубина проступи;
  4. высота подступенка.

Первые два параметра определяются замерами по месту установки.

Например, предположим, что высота лестницы у нас 2,5 м, а длина – 4 м. Глубина ступенек, в соответствии с требованиями безопасности и эргономики, должна находиться в пределах от 25 до 40 см.  Выбираем 28 см. Разделив длину лестницы (4м) на глубину ступеньки (0,28 м) получаем, что количество ступенек равно 14.

Надо также помнить, что высота подступенка, удобная для ходьбы, находится в пределах от 12 до 22 см. Разделив высоту лестницы (2,5м) на количество ступенек (14 штук) получаем, что размер подступенка составит 18 см. Это значение входит в указанные пределы.

Допустим, косоур является гипотенузой треугольника, катеты которого длина и высота лестницы. Теперь по теореме Пифагора вычисляем размер балки, необходимой для изготовления несущей. Получаем значение 4,7 метра.

Длина2 + высота2 = косоур2 , т.е 42 +2,52 = √22,09 = 4,7 т.о. длина косоура будет 4,7 м.

Деревянный косоур своими руками – как сделать несущие для лестницы

Если Вы решили сделать лестницу своими руками, то первым этапом в изготовлении косоура будет работа с деревом. Для разметки удобно воспользоваться линейкой-уголком, на прямые стороны которого нанесены метки, соответствующие параметрам ступеньки (для нашего случая это будет 28 см и 18 см). Приложите угольник к доске на расстоянии 35 – 40 см от торца таким образом, чтобы метки совпали с краем доски и нарисуйте угол. Затем передвиньте линейку и с крайней точки рисуйте второй угол и так до конца. У вас должна получиться доска, на которой нарисован ряд треугольников. На концах отметьте, где будут находиться пазы для доски, соединяющей два косоура.

Теперь осталось только вырезать лишнее циркулярной пилой. Нижний конец балки, который будет крепиться к полу, срезается параллельно участкам, на которые будут впоследствии монтироваться ступени. Верхний конец срезается под нужным углом в зависимости от способа крепления.

После того, как пазы будут зачищены, несущие можно считать готовыми. Деревянная лестница на косоурах обретает знакомые черты. Заметьте, Вы все сделали самостоятельно.

Крепление ступеней к косоуру – способы фиксации

Ступени лестницы могут располагаться либо в треугольных вырезах, сделанных непосредственно в косоурах, либо на дополнительных элементах – кобылках – деревянных клиньях, имеющих форму прямоугольного треугольника и крепящихся к балке с помощью шкантов. Чтобы повысить надежность этого крепления, в доске иногда делают вырез небольшого размера, а в кобылке – соответствующий выступ.

Способы крепления проступи заключаются в использовании винтов, шпонок, дюбелей или реек из твердой древесины, которые крепятся снизу.

Крепление проступей

Способ монтажа проступей зависит от материала, из которого произведен косоур. К металлическим стойкам сначала крепятся косынки, а затем в потай монтируются деревянные ступени с помощью болтов или саморезов. Металлические проступи просто привариваются к косоуру. К деревянным косоурам ступеньки крепятся несколькими способами:

  • Деревянная кобылка – дополнительный элемент, который монтируется к балке при помощи шкантов. Затем поверх кобылки прикрепляется проступь. Такие лестницы могут быть открытого и закрытого типа (с применением подступенка).
  • Стальная опора – ступени крепятся к стальным косынкам, которые предварительно прикрепляются к балке.
  • Больца применяются для задних частей ступеней и крепится к косоуру при помощи дюбеля.

Косоурные лестницы часто возводятся в частных домах. Если вы решаетесь возводить такую конструкцию собственными руками, предварительно тщательно просчитайте размеры конструкции и подберите наиболее подходящие материалы. Правильно спроектированная конструкция прослужит не одно десятилетие.

Классификация и виды косоуров

Косоуры по своей конструкции подразделяются на следующие виды:

прямой формы;

ломанной с забежными ступенями;

винтовые.

Каждая из форм имеет свои особенности и сложности в строении. К примеру, косоуры прямой формы считаются самыми простыми и лёгкими в исполнении. Их вполне можно изготовить, не привлекая специалистов. Пролётам ломанной формы нужно уделить немного больше внимания. Они состоят из нескольких маршей и угол их размещения по отношению друг к другу должен быть перпендикулярным.

Следующая классификация косоуров осуществляется по их месту расположения:

по бокам – необходимо монтировать 2 конструкции и располагать их с двух боков марша;

по центру – устанавливается монокосоур по центру лестничной конструкции.

Ширина лестницы бывает разная, и если она превышает параметр 1,5 метра, то необходимо комбинировать типы косоуров, то есть использовать два по бокам и один по центру. Не стоит рисковать и приступать к монтажу лестницы на центральном монокосоуре самостоятельно. Для этого необходимы определённые навыки в расчётах и выполнении подобных работ. Чтобы соорудить такую конструкцию, нужно получить разрешение у соответствующих служб.

Разновидности металлических лестниц на косоурах

До момента перехода к практической реализации утвержденного проекта, необходимо тщательно все проанализировать. В большей степени это касается параметров косоуров. По своей сути они играют роль своеобразной поддержки для ступеней.

Ее изготовление производится из дерева и метала. Значительно реже применяется сочетание бетона и упомянутых выше материалов. Делается это в тех случаях, когда необходимо сделать большую толщину ступеней.

В зависимости от формы конструкции, выделяют следующие ее виды:

  • Винтовая;
  • Зигзагообразная – ее еще называют ломанной;
  • Прямая.

Помимо прямого варианта, в архитектуре применяется винтовой и ломаный. Для их успешной реализации требуется наличия определенного опыта и теоретических знаний.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
