Проверка целосности провода с помощью мультиметра

Проверка на целостность (поиск нужного проводника)

Для проверки целостности электропроводки или поиска одной жилы в составе многожильного кабеля вполне достаточно цифрового тестера, включённого в режиме измерения сопротивления. При проведении такой операции необходимо создать замкнутую цепочку, состоящую из непосредственно из мультиметра (тестера), пары измерительных «концов» и самого проверяемого проводника.

При этом по тестируемому участку пропускается небольшой по величине электрический ток, а мультиметр определяет величину его внутреннего сопротивления. Это еще не прозвонка, но довольно удобный способ.

В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.

Также возможен вариант, когда при проверке обнаруживается, что прибор индицирует показания в районе мегаом, а при контрольной прозвонке не выдаёт звукового сигнала. Это означает, что на участке проводки имеется не определяемый визуально внутренний обрыв.

По сути позвонка – это определение мультиметром, есть контакт между проводами, или его нет. Мультиметр выдает небольшой ток, и если цепь целая, то фиксируется напряжение, в результате раздается звуковой сигнал – звонок, а на дисплее мультиметра высвечиваются нули. Прозвонкой проверяют предохранители, лампочки, провода, целостность схем.

Значение сопротивления определяется общей длиной проверяемого мультиметром кабельного изделия. Одновременно с этим между всеми входящими в состав многожильного кабеля и расположенными рядом проводниками контакт должен отсутствовать, что и проверяет прозвонка.

Правила пользования прозвонкой

Единственное правило, которое необходимо запомнить, проводить процесс прозвонки разрешается только в полностью обесточенной цепи.

Вам это будет интересно Трансформатор для сварки

Обратите внимание! Если проверять провода под напряжением, можно получить удар током, а в некоторых случаях вызвать пожар. Ниже подробно описано как как проверить провод мультиметром и без него

Ниже подробно описано как как проверить провод мультиметром и без него.

Как правильно прозвонить провода (мультиметром и без приборов)

Поэтапный процесс работы:

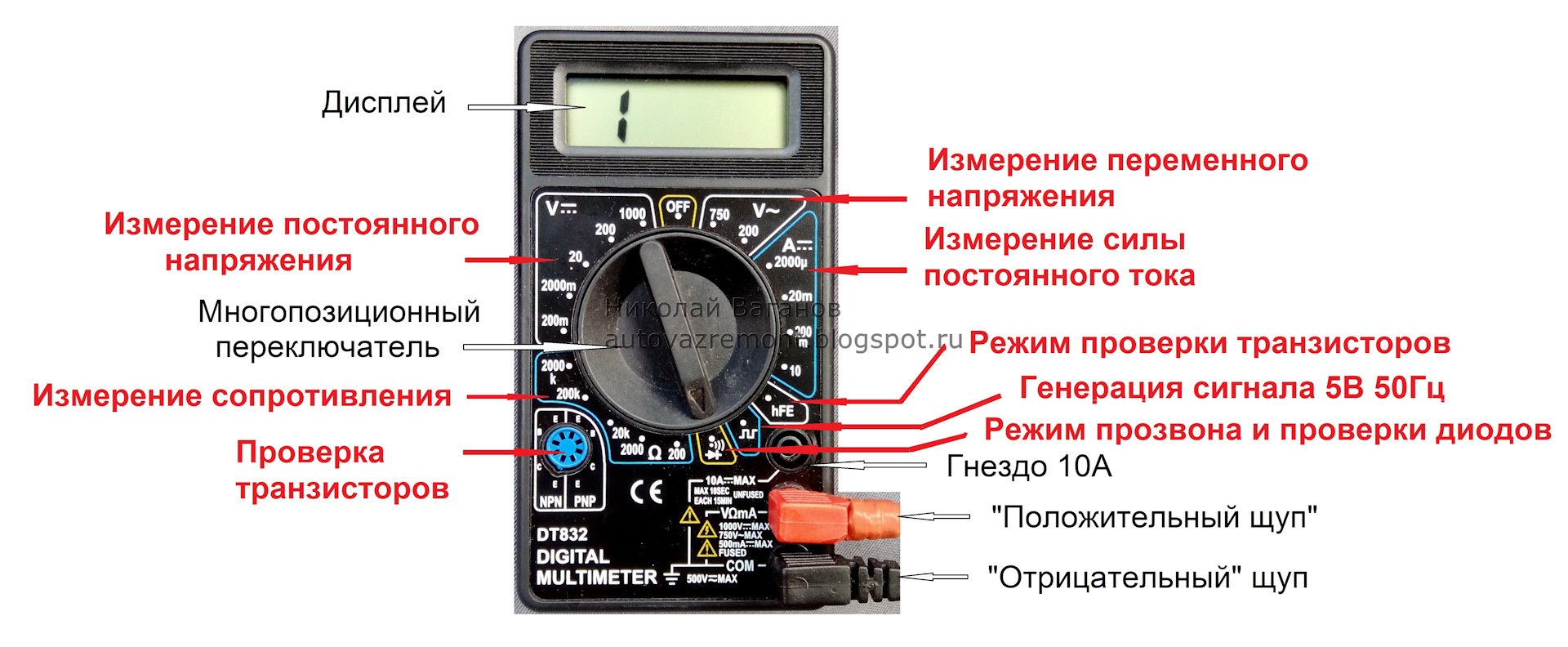

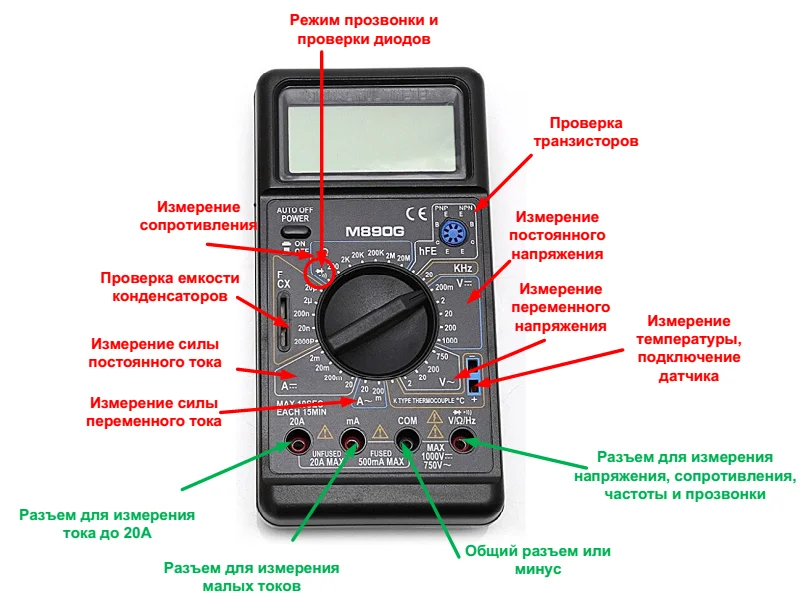

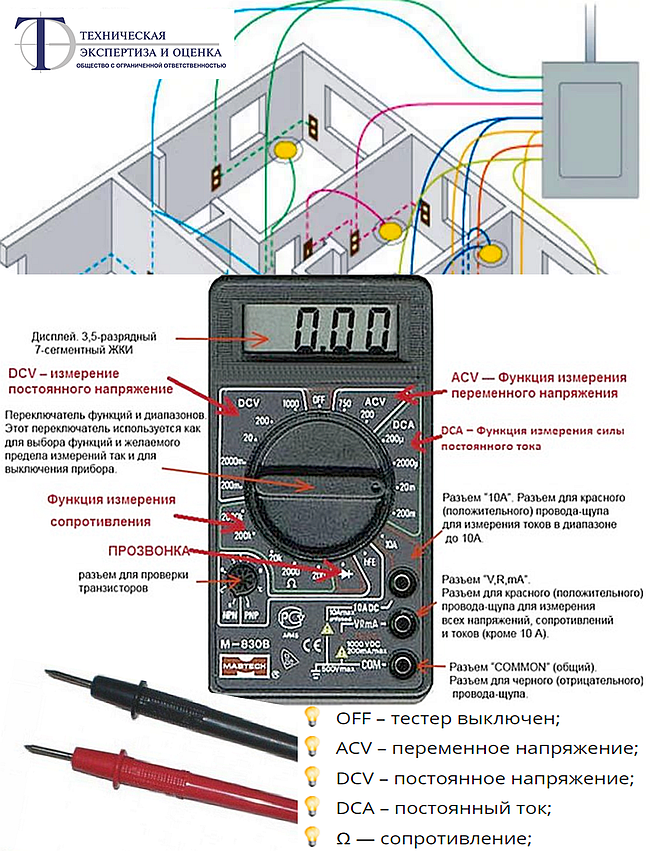

• перед началом работы необходимо повернуть рукоятку мультиметра в нужное положение;

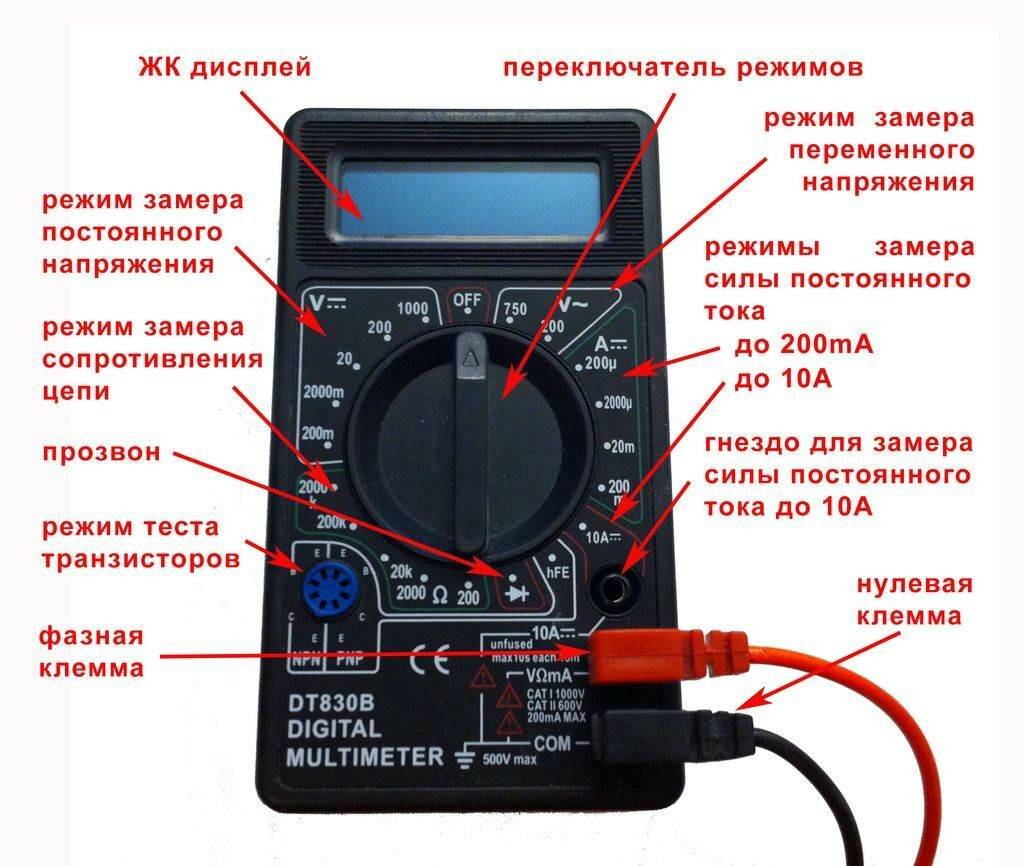

• подсоединить концы щупов в необходимые гнёзда. Чёрный щуп в гнездо, указанное как СОМ (в некоторых случаях обозначается как «*» или точкой заземления), а красный — в гнездо, где стоит символ Ω (иногда указывается как R). Необходимо подчеркнуть, что символ Ω может быть нарисован как одиночно, так и в совокупности с обозначениями других знаков (V, mА). Такое расположение проводов, поможет придерживаться полярности при проведении будущих замеров;

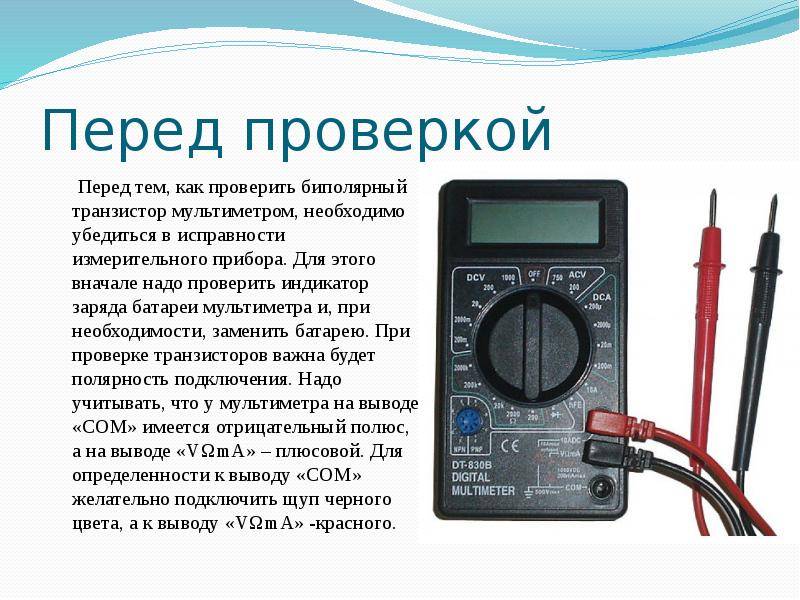

Как подключать щупы

• включить мультиметр. В основном для этого есть отдельная кнопка или работа может начинаться автоматически при повороте рукоятки в необходимое положение;

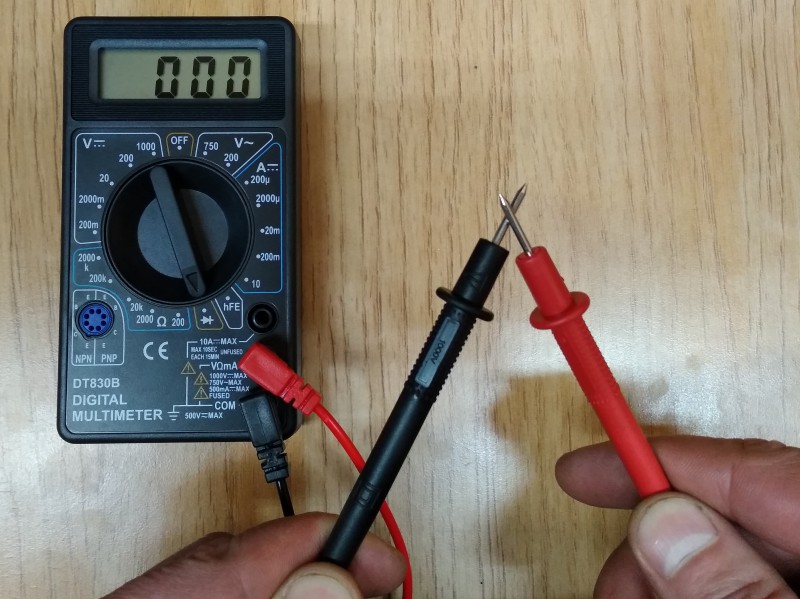

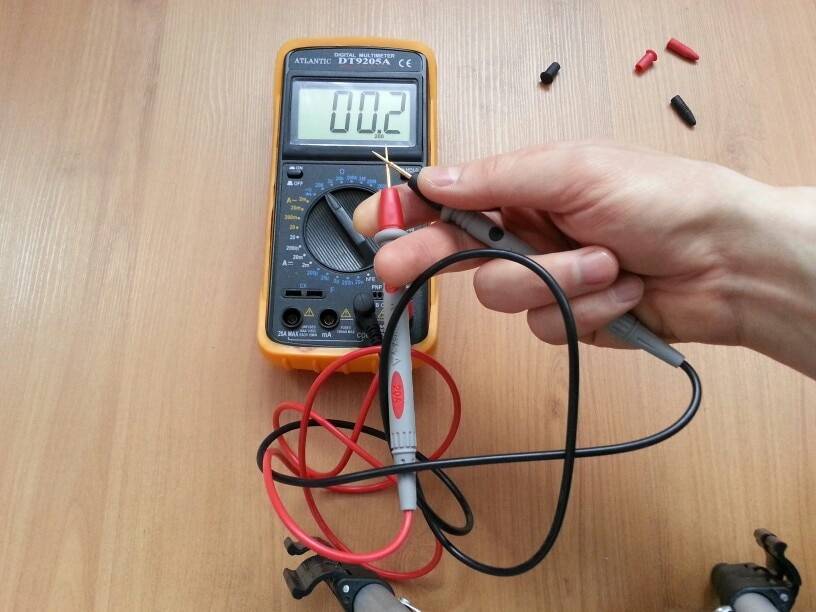

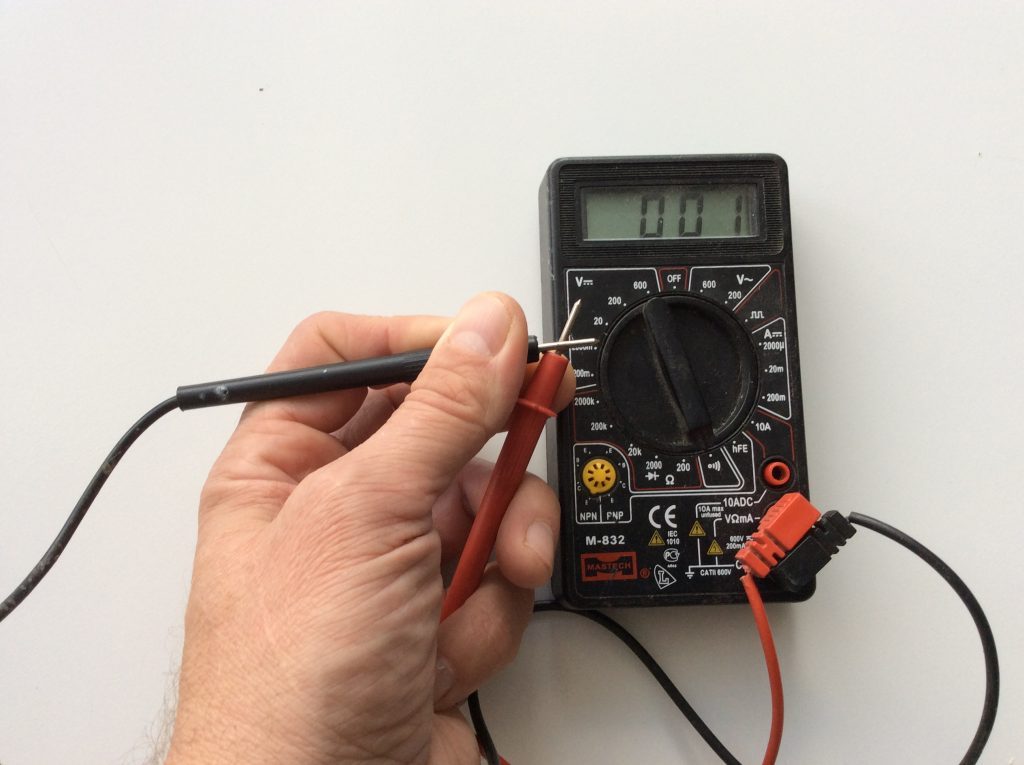

• закрыть измерительные концы друг с другом. Если слышен сигнал, значит, устройство правильно работает;

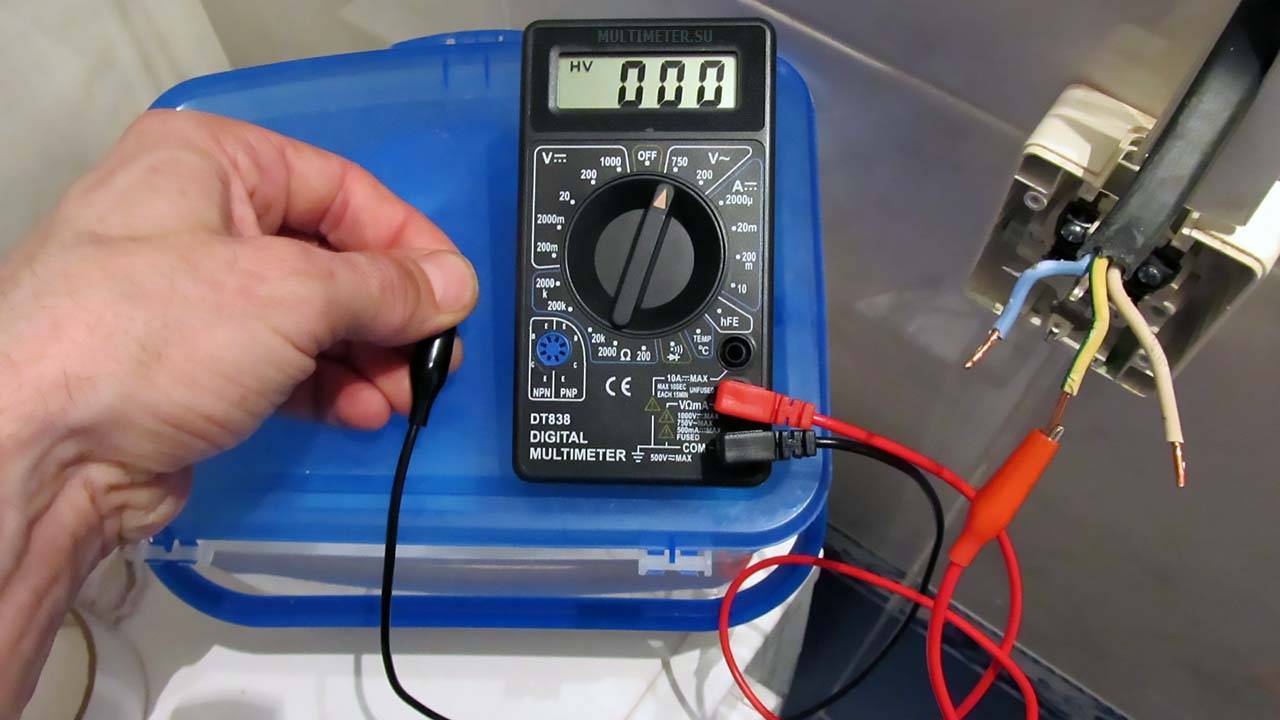

• взять тестируемый провод (заранее зачистить его от изоляции). Дотронуться измерительными щупами к оголённым местам кабеля;
• в случае исправности прозвучит звук, а показания мультиметра будут нулевые или покажут на сопротивление. Если на экране будет указано 1 и не последует звуков, то значит, что проверенный кабель оборван.

Прозвонить провода можно и без применения мультиметра. Для работы понадобится:

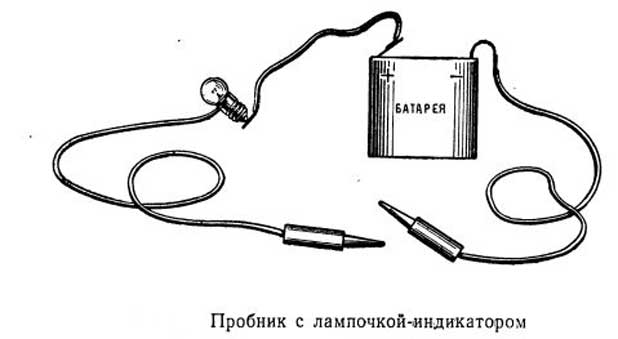

Схема устройства с лампочкой

• классическая батарейка питания (желательно брать квадратную на 4,5Вольт);
• обычная лампочка на 4 Вольт, через нее диагностируется (контролируется) линейный участок кабеля;
• пара соединительных кабелей и коннектор захватывающего вида.

После подготовки инструментов для работы, с их помощью необходимо собрать простую измерительную цепь. При, верно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть дефект, то лампочка не загорится.

Некоторые нюансы

При проверке электрической проводки учитывают особенности разводки кабелей в квартире. Например, расположенные в легкой перегородке розетки могут выходить в смежные комнаты и работать от единой распределительной коробки. В многоэтажных домах встречается перекрестное подсоединение розеток в соседних квартирах. Для проверки целостности проводов можно использовать контакты в коробке, предварительно обесточив цепь и перемкнув выводы в розетке отрезком кабеля с оголенными концами.

При отсутствии тестера

Для проверки целостности проводки используют пробник, состоящий из батарейки с подключенной на длинных проводах лампой. Оголенные жилы прикладывают к контактам проверяемой цепи, при исправности кабеля лампа загорится. Методика не позволяет определить состояние проводки или место разрыва.

Если автомат не работает

Если в помещении отсутствует питание, а автоматический предохранитель не сработал, то необходимо:

1. Проверить прибором наличие напряжения на выходной клемме защитного устройства.
2. Вывернуть лампу из патрона и убедиться в подаче тока к контактам и исправности спирали (проверить светодиодный источник света мультиметром невозможно).
3. Разобрать патрон и выключатели для проверки состояния контактов и корректности работы приборов. Поочередное тестирование позволит найти неисправный элемент и восстановить работу электрической сети.

Если автомат сработал

Установленные в распределительном щитке автоматы срабатывают при коротком замыкании или коммутации чрезмерной нагрузки. Для проверки провода щупы тестера подключают к контактам в розетке, появление сигнала указывает на замыкание линий. Для поиска места повреждения необходимо разъединить контакты в распределительной коробке и заново проверить розетку. Наличие сигнала указывает на замыкание линии внутри стены или потолка.

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием таких подручных средств, как обыкновенная лампочка с патроном. Последний вариант несколько неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен незамедлительно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, разберем простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводке. Как правило, он содержит три жилы – с ними мы и будем работать.

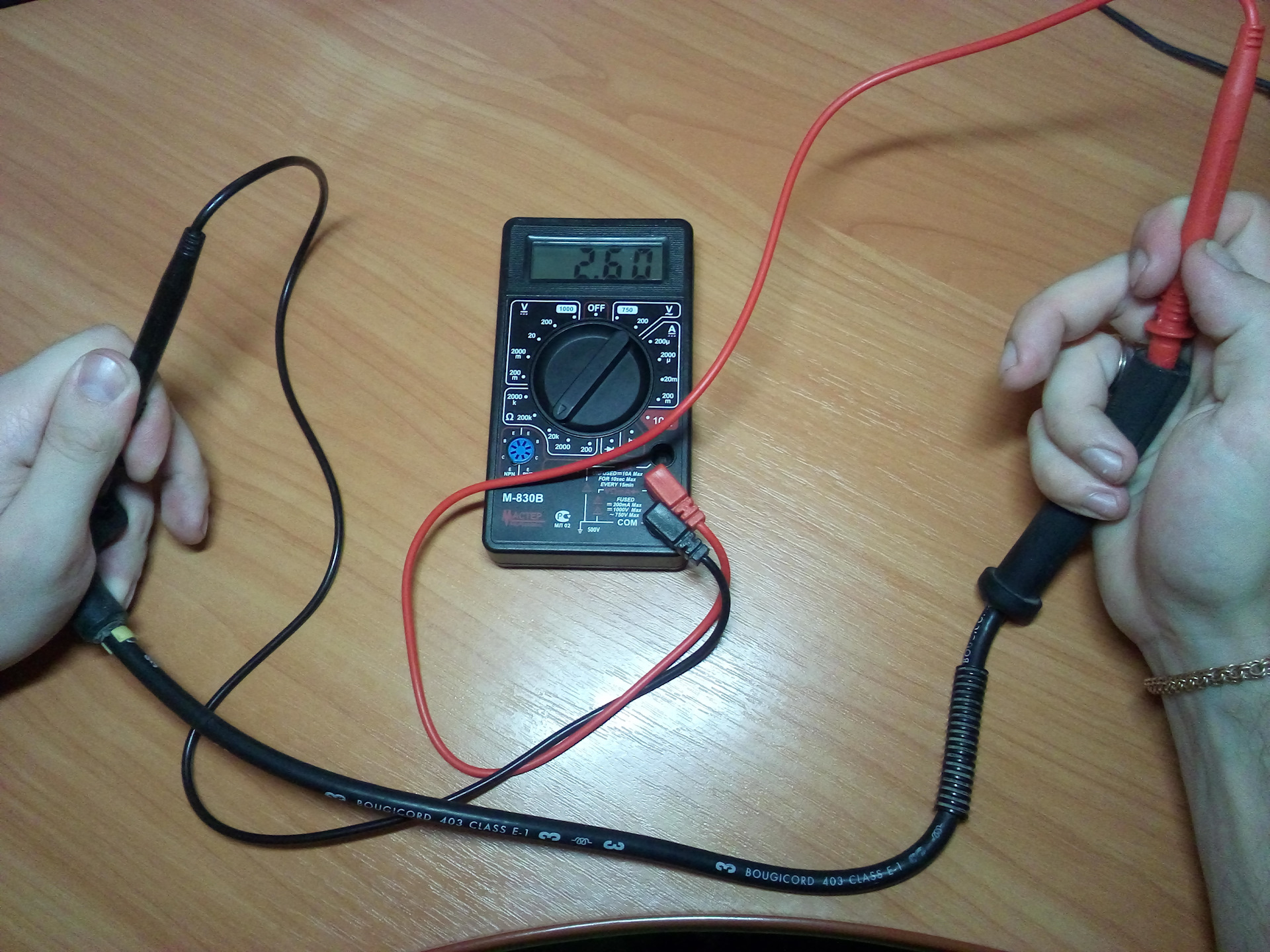

Как прозванивать провода фото

Достаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подсоединения кабеля к системнику. Наблюдаем за показателями прибора, а вернее за его стрелкой – если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жиле имеется порыв. Может случиться так, что стрелка мультиметра вообще никак не прореагирует на ваши действия – это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жиле электрического провода.

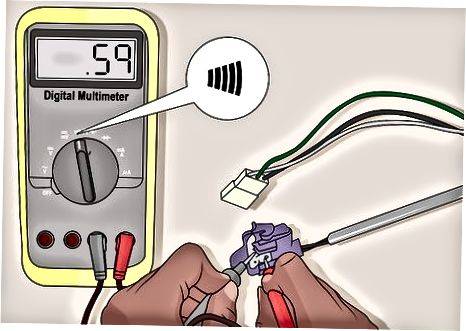

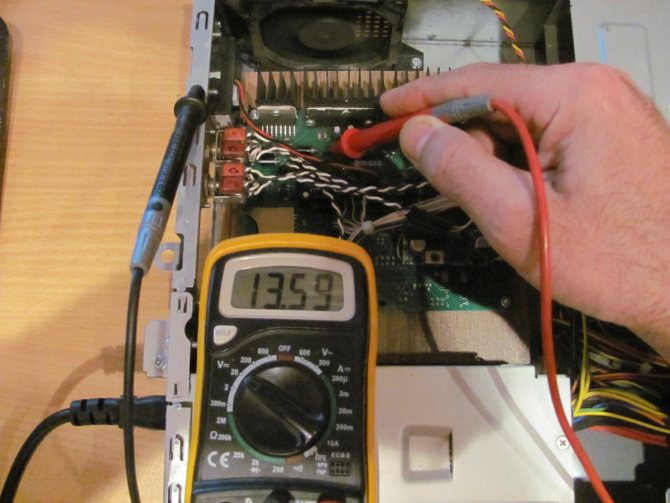

Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметром. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения – телефонные, компьютерные, электрические.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, снабженного индикатором напряжения. Следует понимать, что по разорванному проводу напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отображаться одинаковыми цифровыми значениями, которые имеют различный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.

Прозвонка проводов фото

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки – он предусматривает использование куска обыкновенного провода с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отсоединенный провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

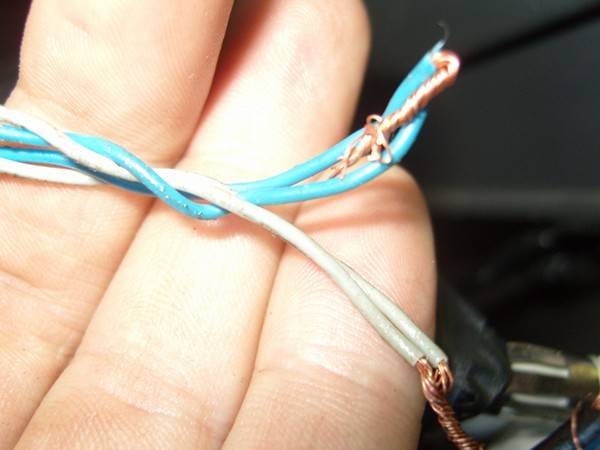

В принципе, меняя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный – единственный его недостаток заключается в некоторых неудобствах, связанных с постоянными переключениями проводов.

Как прозванивать провода мультиметром фото

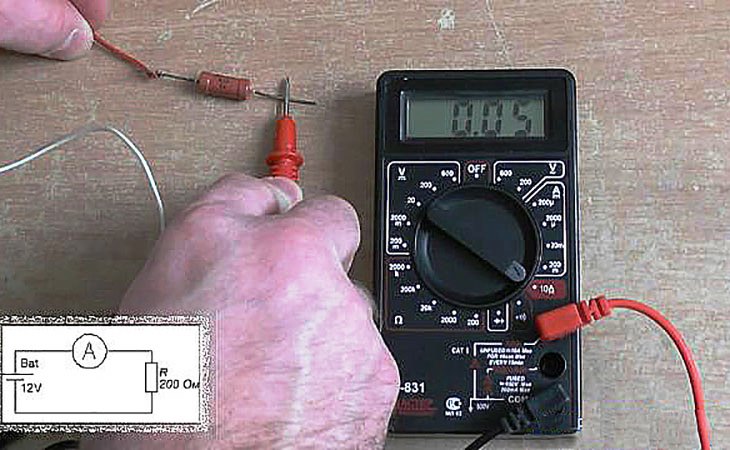

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

1. Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
2. Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
3. Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Читать также: Классический танец на полу

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

Вам это будет интересно Особенности инструментов для обжима

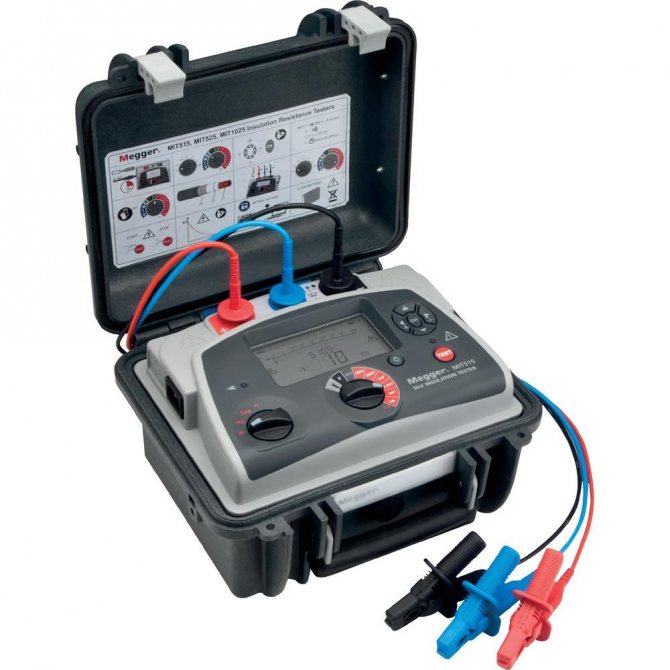

Тестер для изоляции мегаомметр

• если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
• убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

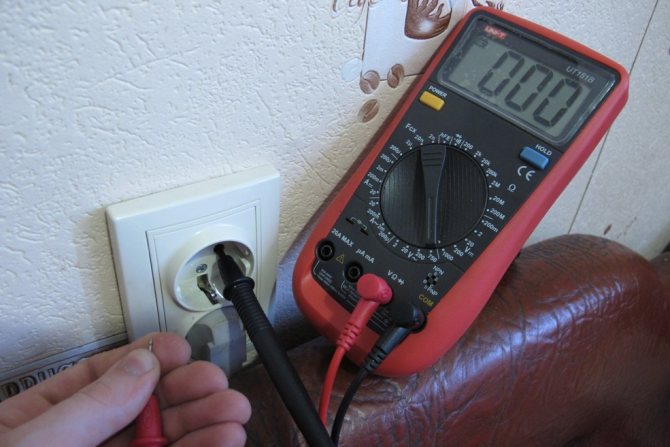

Прозвонка проводки через розетку

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

• проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
• проверить изоляцию кабеля на целостность. Это можно сделать визуально;

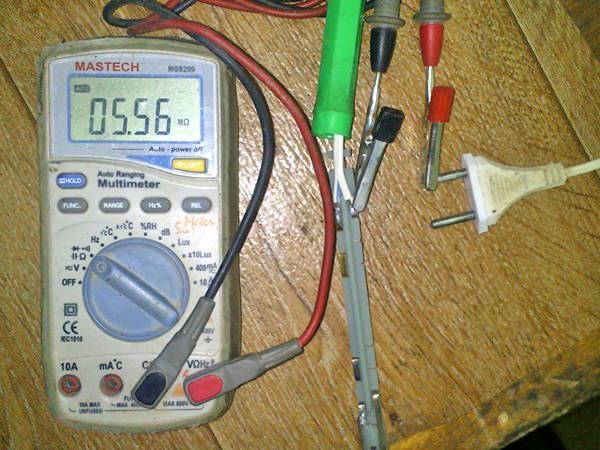

• замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
• правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

Проверка целостности цепи Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Вам это будет интересно Работа с тестером электрическим

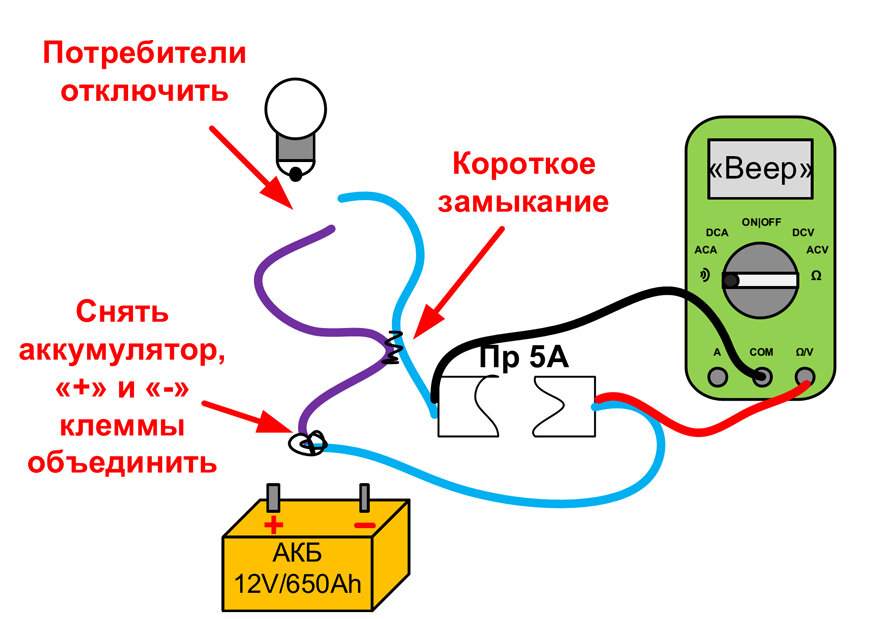

Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

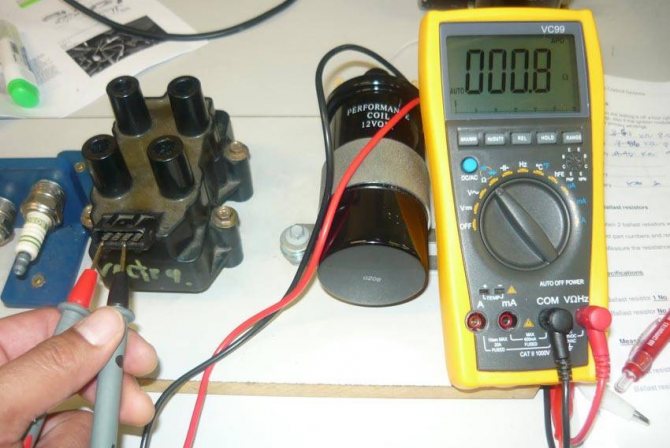

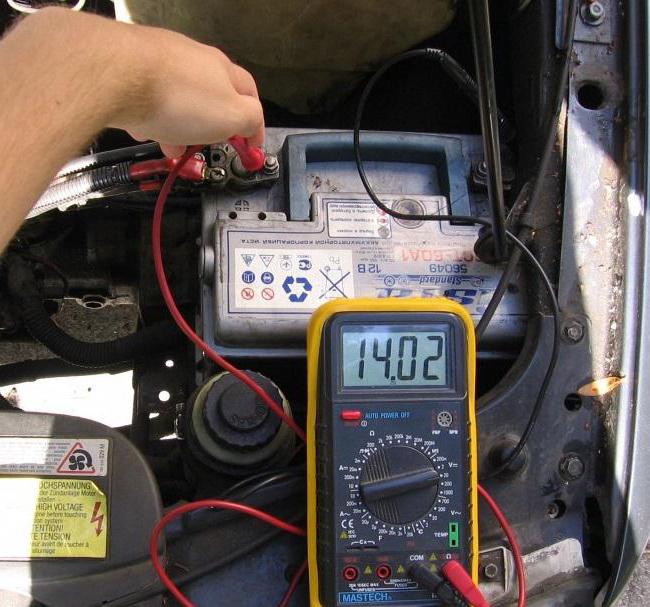

Как прозвонить провода в автомобиле

Пошаговый процесс:

1. Прибор настроить рукояткой в режим измерения напряжения;
2. Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
3. Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

Проверка электропроводки

Проверка на этапе прокладки

Для начала обратим внимание на потенциальные проблемы, которые могут ожидать мастера-электрика при прокладке новой проводки. Как правило, такая проводка прокладывается по голым стенам (или в специально проделанные штробы), и затем – перекрывается штукатуркой и финишной отделкой. Первую проверку всей электропроводки необходимо выполнять до начала всех штукатурных работ!

Первую проверку всей электропроводки необходимо выполнять до начала всех штукатурных работ!

Иначе в дальнейшем вас может ожидать неприятный сюрприз: для устранения неполадок с проводами придется вскрывать штукатурку.

На данном этапе возможные источники проблем с электропроводкой можно разделить на две группы:

• Ошибки строителей (штукатуров, бетонщиков, отделочников)
• Ошибки электрика

И если с первой группой бороться можно только неусыпным надзором, то ошибок электрика можно избежать, тщательно следуя прорисованной схеме проводки при ее прокладке и внимательно проверкой перед началом отделочных работ.

Новая проводка, требующая проверки

Простая проверка новой электропроводки

Итак, мы пришли к моменту, когда проводка проложена. И проложена, вроде, правильно.

Что мы можем сделать на этом этапе, чтобы убедиться в исправности проводки?

Проверяем проводку на наличие короткого замыкания: между нулем, фазой и землей не должно быть контакта. Качество изоляции проводов при высоком напряжении напрямую зависит от качества кабеля, так что если вы не поскупились, и приобрели не самый дешевый вариант – то здесь проблем, как правило, не возникает

Если же вы не уверены в качестве изоляции – можно проверить его с помощью мегаомметра. Как правило, в строительных магазинах такую услугу оказывают при покупке.

Следующий этап проверки – визуальный контроль качества изоляции кабеля. Любые механические повреждения должны быть устранены до того, как кабель будет перекрыт отделкой или штукатуркой.

Если на этом этапе все в порядке, то можно приступать к следующему этапу проверки – прозвонке проводки. Далее мы опишем процедуру прозвонки максимально подробно – по этому алгоритму можно будет проверить как новую проводку, так и проводку в уже жилой квартире.

Прозвонка проводки тестером

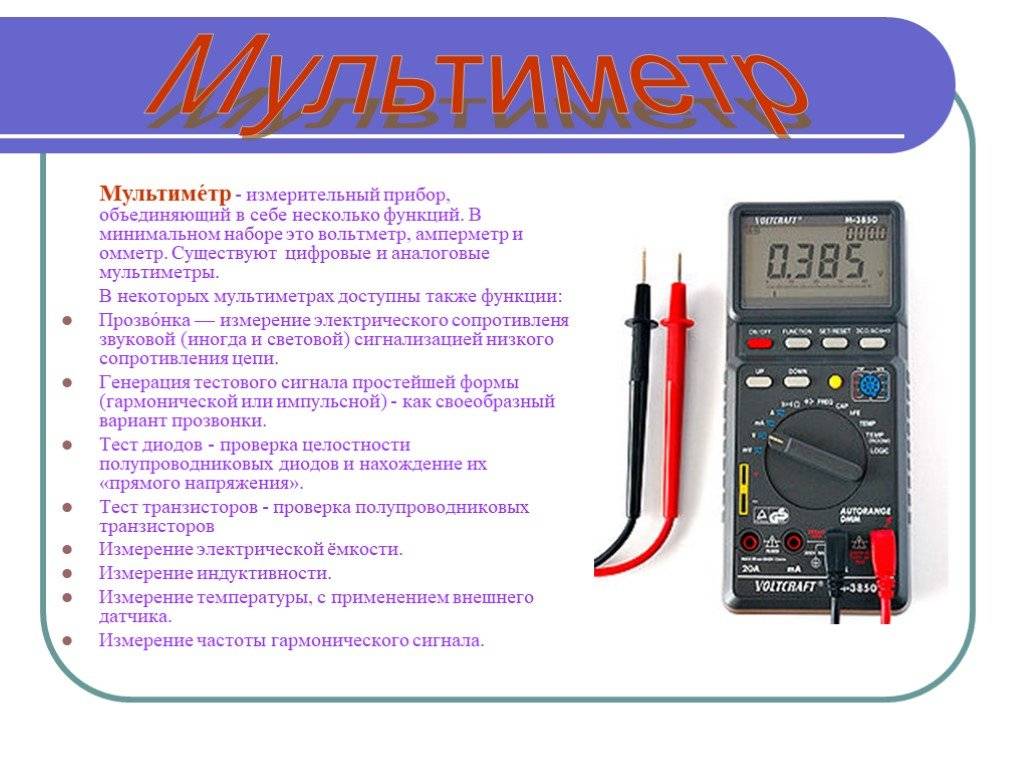

Исторически сложилось так, что на начальном этапе развития электротехники, тестером назвали стрелочный комбинированный прибор, который включает в себя:

• Вольтметр;
• Амперметр;
• Омметр.

Потом в современные приборы добавлялись другие опции, электронный термометр, элементы световой и звуковой индикации, совершенствовали органы управления и методику применения. В результате вместо старого стрелочного тестера на смену пришла его современный аналог цифровой мультиметр с жидкокристаллическим дисплеем для отображения показаний. Одной из функций тестера является прозвонка проводов (проверка целостности провода).

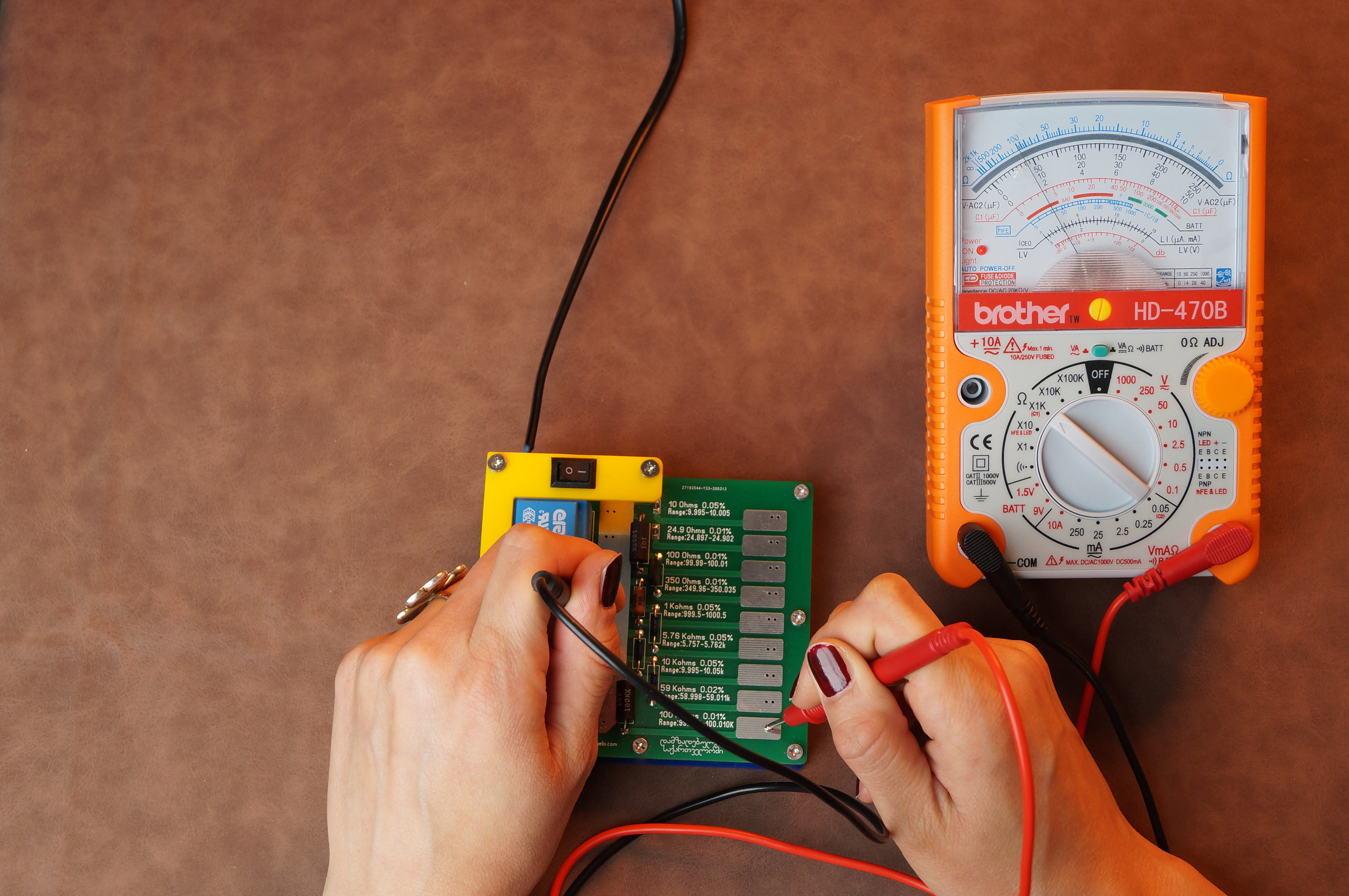

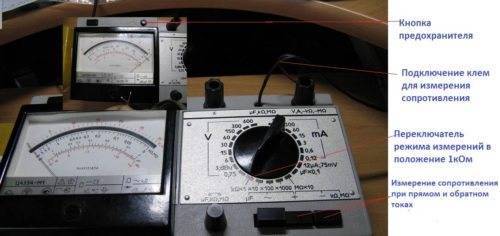

Стрелочный комбинированный прибор Ц 4342-М1. Для того чтобы прозвонить провод стрелочным тестером надо внимательно изучить возможности прибора, как подключить измерительные щупы и в какое положение поставить переключатели на панели управления.

Ознакомьтесь с дискретным делением шкалы, на приборах различных моделей органы управления и шкалы отличаются. Рассмотрим методику прозвонки провода на примере стрелочного тестера Ц 4342-М1:

• Установить пакетный переключатель режимов измерения в положение 1кОм, на некоторых моделях есть Ом.
• Включите кнопку предохранителя, защита откалиброванных элементов схемы прибора от неправильного подключения. Если в режиме прозвонки цепи окажутся под напряжением.
• Нажмите кнопки режимов измерения при прямом и обратном токе, две черные кнопки в нижней части панели управления;
• Подключите провода щупов к центральной и правой клемам для измерения сопротивления;
• Для проверки работоспособности прибора, замкните щупы между собой, стрелка на шкале должна переместиться, слева на право, до упора. Измерения проводятся по шкале с обозначением кОм, вторая сверху. Если стрелка переместилась вправо к нулю, прибор работает.

Достоинства этого тестера в надежной защите и точности измерений, но в случае прозвонки, он работает как индикаторный прибор. Точных показаний тут не требуется, недостатками можно считать:

• сложность установки органов управления в нужный режим;
• большие габариты;
• Большая погрешность измерений при разрядке батарей, напряжение питания должно быть в пределах 3,5 – 4,5 В.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

Техника безопасности при работе с тестером

При работе с электричеством необходимо соблюдать определенные правила:

Лучшим вариантом будет применение так называемых крокодилов, которые облегчат работу. Они сделают контакт надежнее и не будут занимать руки во время замера.
Перед проверкой цепи ее необходимо отключить от сети

Важно убрать из цепи даже обычные батарейки, а конденсаторы, если имеются, замкнуть, тем самым разрядив. Если пренебречь этим правилом, то тестер сломается.
Во время проверки длинного кабеля нельзя прикасаться руками к голым участкам, так как результаты могут исказиться.

Если вы хотите проверить целостность провода с большим количеством жил, то их нужно очистить от изоляции и разделить между собой. Далее нужно убедиться, что жилы не замкнуты. Чтобы было удобнее, можно закрепить одну жилу крокодилом, а все остальные проверять щупом со всеми вариантами.

В таком варианте писк будет значить, что жилы замкнуты между собой. При проверке кабелей, предназначенных для работы с высокими токами, этот момент очень важен.

Следующим шагом необходимо проверить, нет ли нарушения в проводнике. Для удобства можно соединить все жилы с одной стороны. Если на каком-то проводнике не будет звука, то это значит, что он поврежден.

Как выполняется прозвонка проводов мультиметром

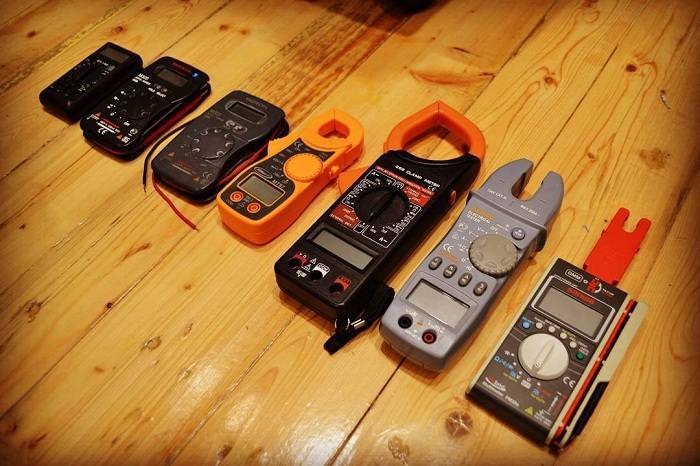

Наиболее удобным, понятным и безопасным способом диагностики проводов на целостность или короткое замыкание является проверка при помощи мультиметра. Существует большое количество многофункциональных устройств с различными параметрами и ценой: от самых простых и доступных, до более дорогих, точных и функциональных.  Но практически любым мультиметром можно проверить целостность проводников, для этого не обязательно иметь дорогое оборудование.

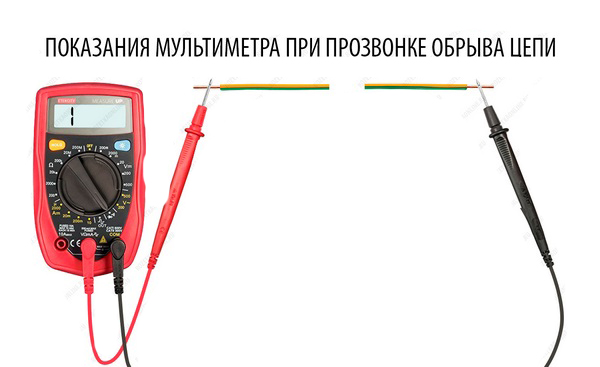

Какие должны быть показания мультиметра

Существует два метода проверки с помощью такого прибора: в режиме измерения сопротивления и в режиме прозвонки.

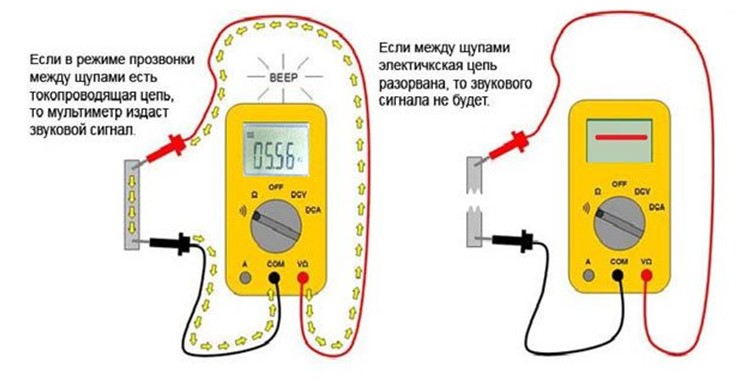

Режим прозвонки – самый удобный метод проверки. Здесь не нужно иметь каких-либо знаний в части показаний прибора. Достаточно соединить щупы прибора с концами кабеля и услышать звук. Если по порядку, то порядок действий следующий:

1. Включить мультиметр, установить режим прозвонки (значок из нескольких скобочек разного размера, по аналогии с обозначением Wi-Fi);
2. Подключить один щуп к одному концу проверяемого проводника, второй щуп к другому концу этого же провода;
3. Если вы слышите звук – значит кабель целый. Если нет звука – обрыв на линии (или щупы подключены неверно).

Надо отметить, что таким образом также проверяется наличие короткого замыкания у рядом расположенных проводников. Отличие лишь в том, что один щуп подключают к первому проводнику, а второй щуп ко второму: если звук есть — в наличии короткое замыкание.

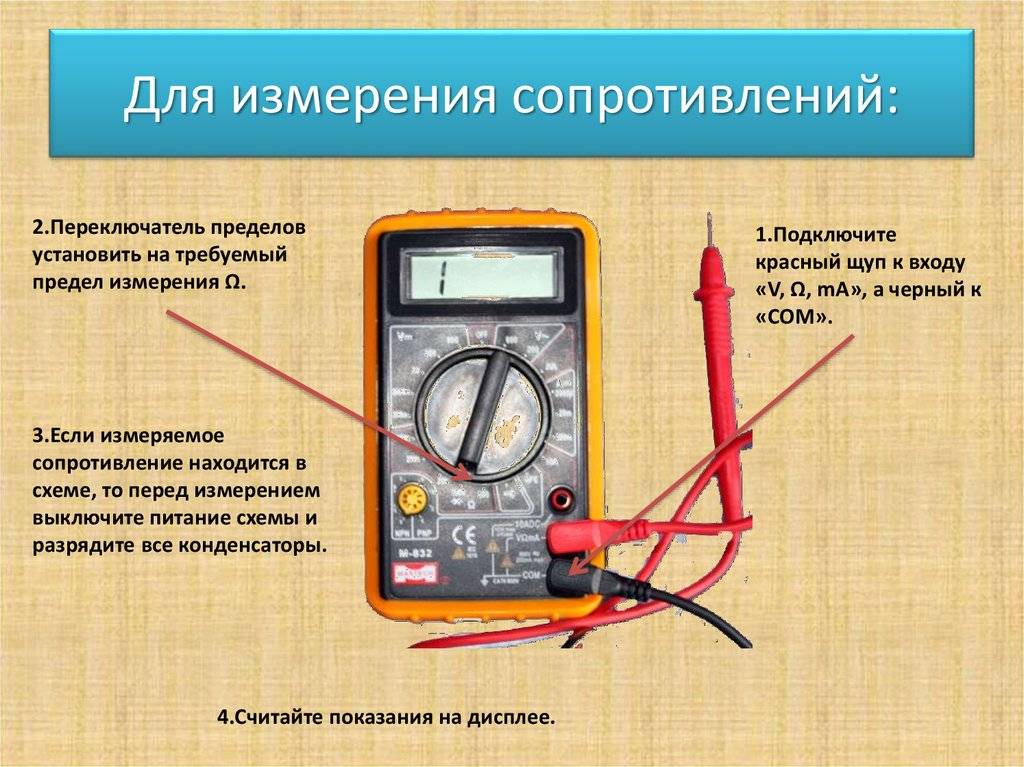

Режим измерения сопротивления – несколько сложнее. Но если запомнить, какие показания должны быть на мультиметре в разных ситуациях, то будет намного проще. Более того, многие мультиметры не имеют режима прозвонки, а вот режим измерения сопротивления есть практически всегда.

Порядок действий при таком измерении будет следующий:

1. Включить устройство, настроить переключатель в режим измерения сопротивления, установить минимальное значения для измерения (обычно 200 Ом);
2. Подключить щупы к проводнику;
3. Если на дисплее будет какое-либо значение или ноль, то проводник целый. Если вы видите на экране цифру 1 – значит сопротивление бесконечно, то есть кабель оборван.

Обратная последовательность для определения короткого замыкания между проводниками или землей: при бесконечном сопротивлении – изоляция между проводниками не нарушена, а наличие хоть какого-то сопротивления будет означать короткое замыкание.

Если вы уверены в целостности кабеля, то таким способом можно выявить в пучке проводов с одинаковой цветовой маркировкой концы одного и того же проводника.  Достаточно подключить с одной стороны щуп к проводнику, а с другой стороны поочередно прислонять щуп к каждому проводнику в пучке. Когда прозвучит сигнал – вы нашли второй конец провода. Вот и все, нет ничего проще.

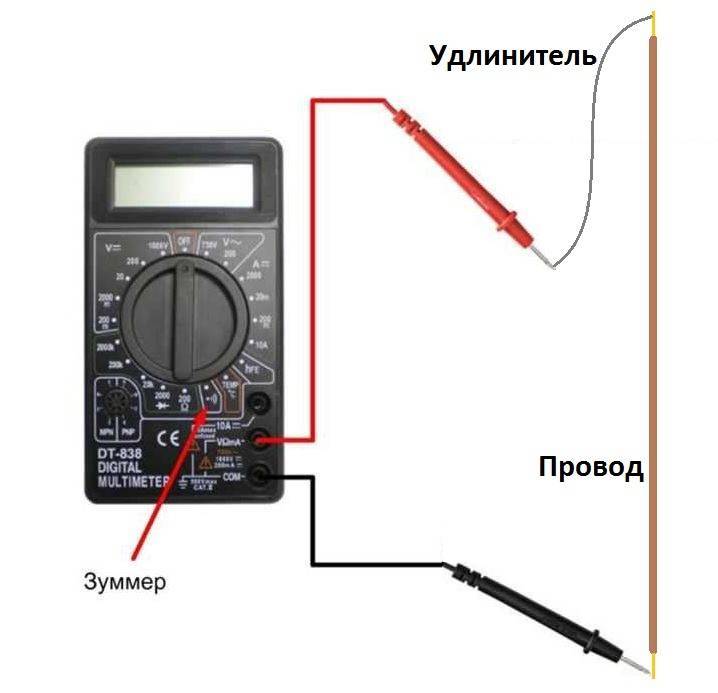

Прозвонка длинного проводника

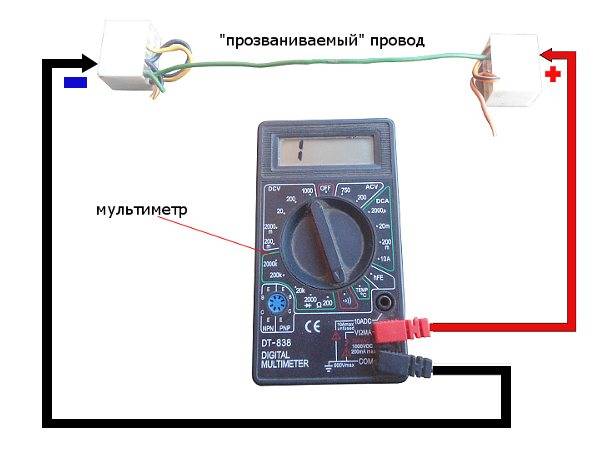

Для прозвонки провода, концы которого находятся далеко и нет возможности достать двумя щупами мультиметра от начала до конца провода, можно использовать заведомо известные провода или землю. Например, в кабеле может быть цветная жила, тогда все белые жилы можно вызвонить соединяя её с белыми на одном конце и поиском этой пары на другом.

Если нет такой возможности, можно использовать заземление. Соединяем на одном конце жилу провода с землёй, а на другом ищем проводник сидящий на земле

Тут важно, чтобы заземление было с обоих концов надёжным, иначе прозвонить провод таким образом не получится

Проверяем электрический тэн

Также мультиметром можно прозвонить электрический водонагревательный тэн. Для этого щупы прибора нужно приложить к контактным пластинам тэна. Если показания сопротивления будут небольшими, то нагревательный элемент исправен. При очень больших значениях или единице (в зависимости от модели), тэн поврежден и требует замены.

Обратите внимание! Иногда в одном корпусе может находиться два тэна, подключаемых к напряжению параллельно. В этом случае, прозванивать их нужно отдельно, предварительно сняв перемычку между ними

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус

Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус. Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства. Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции

Для предотвращения поражения электротоком, нагревательный элемент нужно заменить

Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции. Для предотвращения поражения электротоком, нагревательный элемент нужно заменить.

Правила безопасной прозвонки с использованием мультиметра

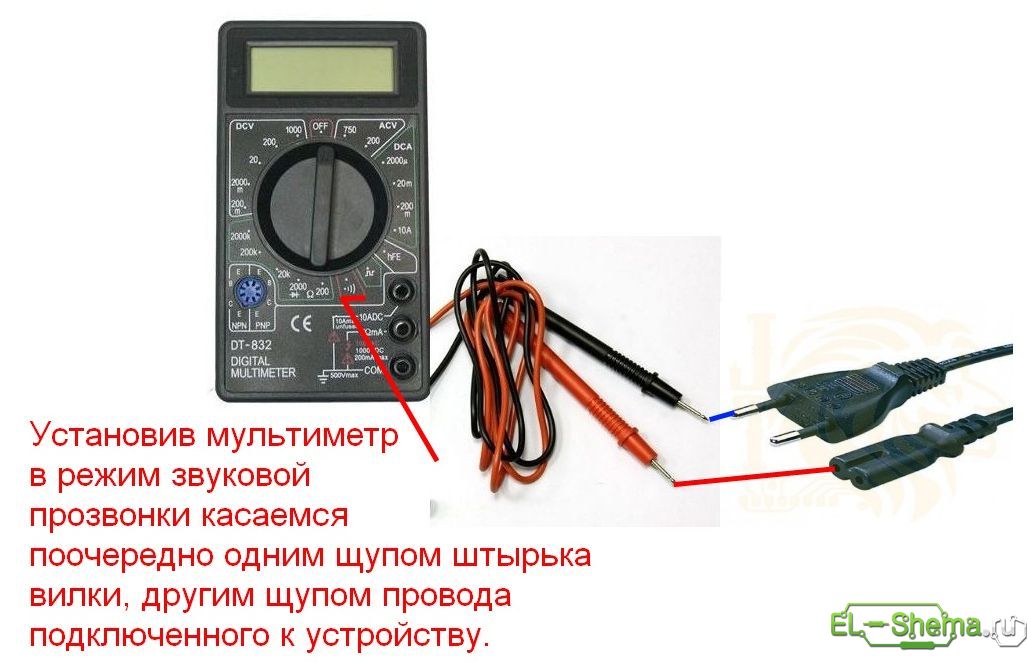

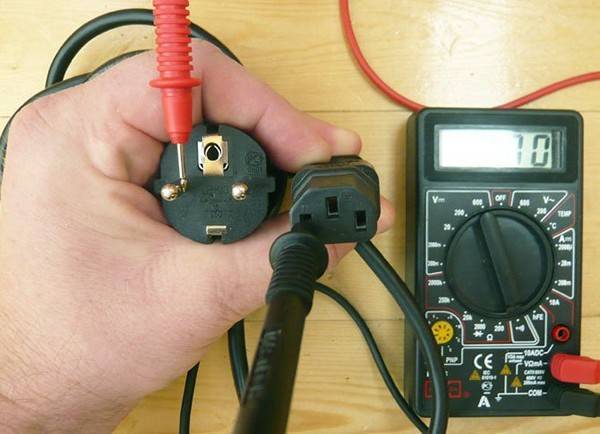

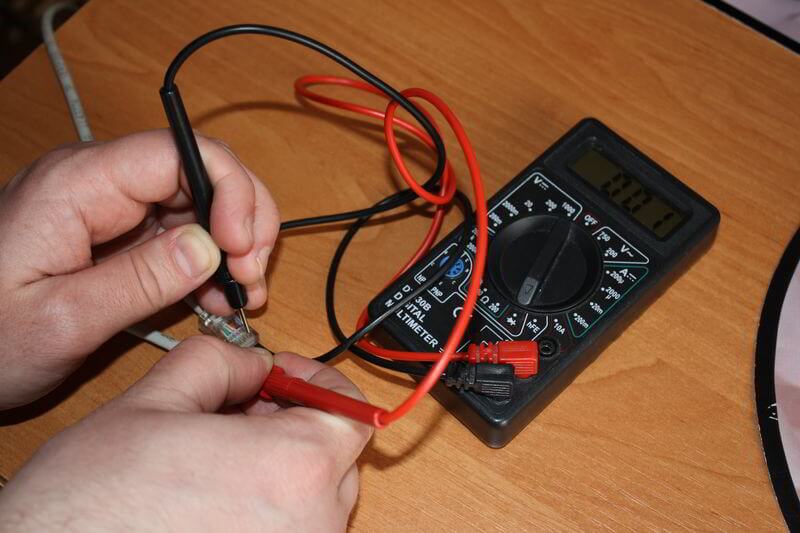

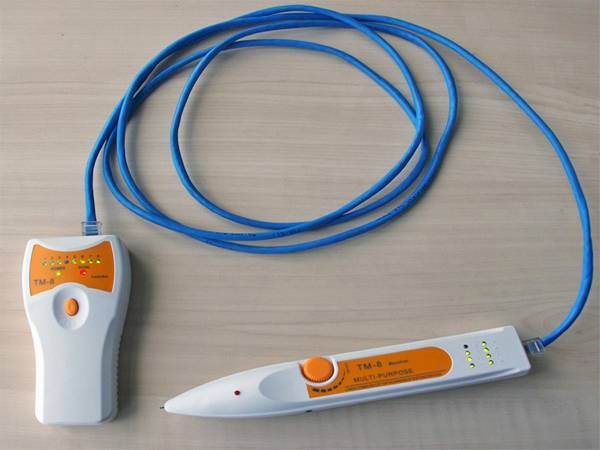

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.. При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы

После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Правила безопасности

Основные правила, которые необходимо соблюдать при работе с мультиметром:

• лучшим методом будет использование так называемых крокодилов, которые упростят работу. Они сделают контакт прочнее и не занимают руки во время работы;
• перед прозвонкой цепи ее нужно отключить от сети. Необходимо убрать из цепи даже простые батарейки, а если есть конденсаторы, то их нужно замкнуть, таким образом разрядив. Если пропустить этот нюанс, то прибор испортится;
• в процессе проверки длинного провода запрещено касаться руками к оголенным местам, так как показатели могут дать погрешность.

В заключении необходимо отметить, пользоваться мультиметром достаточно просто. Необходимо соблюдать все правила безопасности и указания. Это устройство рекомендуется иметь в каждом доме и время от времени определять есть ли наличие короткого замыкания или неисправностей.
