Водяной узел газовой колонки: устройство, принцип работы, поломки

Устройство и принцип действия модели Neva 4511

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

  1. Корпус с петлями для настенного монтажа.
  2. Диффузор – сборник продуктов горения с патрубком для дымохода.
  3. Медный теплообменник.
  4. Газогорелочное устройство.
  5. Водяной узел.
  6. Мембранный исполнительный элемент (так называемая лягушка).
  7. Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
  8. Контроллер.
  9. Микровыключатель подачи питания на электронный блок.
  10. Трубки подачи воды.
  11. Запальный электрод.
  12. Датчик пламени (ионизации).
  13. Дополнительный электрод для розжига горелки.
  14. Кран – регулятор протока.
  15. Регулировка интенсивности горения и температуры нагрева.
  16. Подключение датчика тяги, установленного внутри диффузора.
  17. Отсек для элементов питания (батареек).

Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

  1. После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
  2. Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
  3. Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
  4. При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.

Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:

https://youtube.com/watch?v=–nsb1QhsZE

Возможные неисправности «лягушки»

Корпус водяного регулятора прочен, рассчитан на работу при большом напоре воды (расход до 3 м3/час). Деталей, которые могут прийти в негодность и стать причиной поломок газовой колонки, в водяном узле немного.

Возможные неисправности:

  • прорыв мембраны;
  • нарушение целостности пластиковой тарелки – мембрана не может подвинуть шток;
  • образование накипи на штоке, замедляющей движение стержня или приводящей к его заклиниванию, что происходит из-за протечки сальника;
  • разрушение шарика-замедлителя (очень редко, но случается), засорение канала, заклинивание шарика;
  • заполненность мусором сеточки фильтра, что понижает напор воды из-за перекрытия прохода;
  • попадание мусора в штуцер Вентури из-за чего понижается напор в кране горячей воды, колонка не работает;
  • износ прокладок, сальников – это причина протечек, приводящих к образованию накипи.

Большинство из этих неисправностей имеет характерные симптомы, которые можно выявить при внешнем осмотре.


Протечка прокладки сальника приводит к образованию накипи и закисанию штока. Всю накипь следует удалить. Вывернуть и очистить втулку, заменить прокладку и сальники, шток очистить и смазать

Любые протечки требуют вмешательства, которое не следует на долго откладывать. Длительное воздействие воды окисляет контакты. В результате, микровыключатель становится неремонтоспособным, совершенно негодным.

2 Этапы ремонта водяной газовой колонки

Знание устройства газовой колонки, ее принципа работы важно, как для безопасной эксплуатации колонки, так и для своевременной диагностики неполадок, а также для того, чтобы осуществить ремонт водяного узла газовой колонки своими руками. К примеру водяная газовая колонка Вектор, судя по отзывам покупателей имеет ряд распространённых поломок и недостатков, которые мы рассмотрим

К примеру водяная газовая колонка Вектор, судя по отзывам покупателей имеет ряд распространённых поломок и недостатков, которые мы рассмотрим.

Не зажигается газовая колонка. В данной ситуации проблема, как правило, заключается в засорении системы розжига, либо горелки. Сперва снимается крышка водяного блока газовой колонки мора, после чего разбирается система розжига. Следует сделать поверхностный осмотр системы и в случаи обнаружение загрязнения очистить устройство. Если же заметны следы деформации, либо других механических деструкций следует заменить нужную деталь;
Слабый напор горячей воды. Такой неполадок характеризуется широким списком возможных причин. Среди которых: засорилась водяная мембрана газовой колонки Нева Люкс, деформирован водяной фильтр, либо проблемы с давлением в системе водоснабжения. Ремонт водяного блока газовой колонки, при данной поломке должен начаться с поиска механизма, который вышел из строя. Для этого следует полностью разобрать водяной узел газовой колонки Нева Люкс и найти визуальные изъяны
В случаи отсутствия таких уделите особое внимание водяному фильтру, а также обратитесь в коммунальные службы если обнаружится что проблема в системе водоподачи

Исходя из этого, не спешите осуществлять ремонт водяного узла газовой колонки, пока не будете уверены в причине неполадки;
Водяная газовая колонка плохо греет воду
В такой ситуации важно знать, что водяной блок в некоторых моделях соединен с теплообменником (к примеру водяной узел газовой колонки Нева Люкс 5514, либо водяной узел газовой колонки Нева 4511). Поэтому диагностику теплообменника следует начинай с разбора водяной части

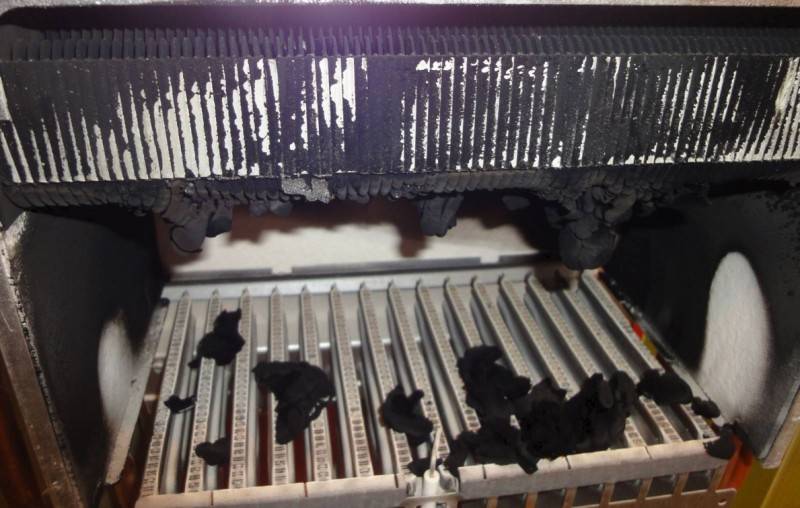

Далее следует очистить стенки теплообменника от копоти и нагара, потому что именно данные частицы ухудшают процесс теплообмена, в следствии чего температура воды снижается, а расход газа возрастает. Когда же теплообменник расположен отдельно от водяной части (водяной узел газовой колонки вектор) ремонт упрощается, потому как, после снятия крышки корпуса можно сразу переходить к теплообменнику.

Запчасти к водяному узлу газовой колонки

2.1 Цены на водяные газовые колонки

style=”display:block; text-align:center;”
data-ad-layout=”in-article”
data-ad-format=”fluid”
data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9725334793″>

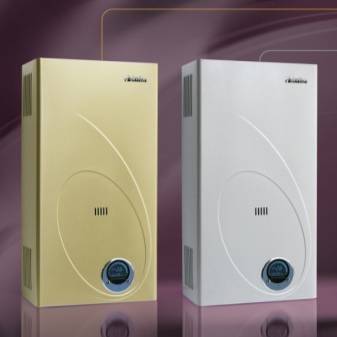

Широкая распространённость водяных газовых колонок на рынке, обусловлена широким диапазоном цен на последние.Основные факторы, которые влияют на стоимость газовых водонагревателей это: страна происхождения, производитель, мощность, конструктивные особенности, а также наличие дополнительных аксессуаров.

Цена на отечественные газовые водяные колонки начинается с 3 000 рублей. За такие деньги вы получите водонагреватель минимальной мощности, без систем блокировки и автоматического отключения и как правило, с открытой камерой сгорания что в свою очередь потребует установки отдельного дымохода (а это должна позволять конструкция вашего помещения).

Водонагреватели классом выше имеют некоторые системы защиты, а также более надежную конструкцию. К примеру, согласно отзывам клиентов, водяная часть газовой колонки Астра имеет репутацию надежного узла, благодаря которому данные колонки распространены на рынке, а их стоимость варьируется в пределах от 5 до 20 тысяч рублей.

Водяной узел газовой колонки

Стоимость импортных газовых колонок для воды стартует с планки в 7 тысяч рублей. Модели, которые имеют большую мощность вы можете приобрести в районе от 30 до 120 тысяч. За водонагреватели, которые рассчитаны на промышленные масштабы цена начинается с 150 тысяч рублей.

Ни в коем случаи, не ведитесь на цены, которые намного ниже рыночных, так как скорее всего вы станете жертвой аферы, либо заплатите за некачественную подделку. К примеру, при покупке водонагревателя в официального дилера компании Нева, вы сможете получить гарантию, убедится в подлинности продукта, а также, со временем, при необходимости подобрать запчасти (купить водяной узел газовой колонки Нева).

Как включить газовую колонку и отрегулировать температуру и давление

Перед тем как зажечь газовую колонку, проводят первичные настройки, чтобы оптимизировать под пользователя подогрев воды, расход газа и производительность установки. А также наладка может понадобиться после ремонта, или если по каким-то причинам сбились настройки.

Расход воды

Номинальные параметры расхода воды указаны производителем в паспорте на колонку. Например, для установки значения 10 л/мин необходимо включить кран с горячей водой, поставить регулировочную ручку на этом показателе, после этого закрыть смеситель.

Расход газа

Для начала ручку подачи топлива установить на минимальном показателе, после подключения оборудования в сеть или размещения в нём батареек открыть газовый кран на основной трубе. Далее открыть смеситель с горячей водой, колонка включится автоматически и начнёт подогревать воду. Затем следует установить регулятор подачи топлива на таком уровне, который будет подогревать воду на 25°C выше отметки входящего потока. При этом нужно помнить, что оборудованию на нагрев потребуется некоторое время.

Установка и регулировка водонагревателя

Правила демонтажа и разборки редуктора

Независимо от того, какой модификации газовая колонка, перед началом ремонта или профилактического обслуживания отключите подачу на агрегат газа и холодной воды.

Для слива воды из системы открываем кран горячей воды, располагающийся ниже всех водоразборных устройств, запитанных от колонки. Под демонтируемый водяной узел помещаем широкую ёмкость (таз или ведро), куда будут сливаться остатки воды из редуктора.

Извлечение редуктора из колонки

Часто лягушку можно снять отдельно. Но в некоторых колонках сделать это невозможно, поэтому придётся демонтировать оба блока вместе. Есть модели проточных водонагревателей, в которых для того, чтобы получить доступ ко внутренностям лягушки, совсем не обязательно демонтировать её, – достаточно снять крышку.

Демонтаж лягушки водонагревателя «Нева 3208»

В колонке «Нева 3208» демонтировать редуктор легко, как и в других аналогичных аппаратах. Для этого нужно открутить накидные гайки на вводном и выводном патрубках корпуса, а также открутить три винта, которыми лягушка крепится к газовому узлу. При откручивании гаек и винтов, фиксирующих водяной регулятор, придерживаем демонтируемый блок рукой, чтобы случайно не деформировать детали газового узла.

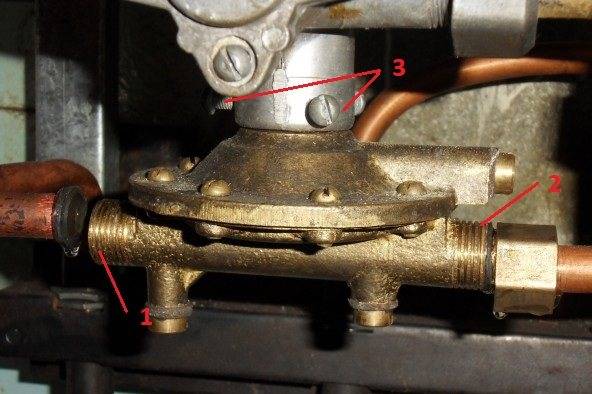

При демонтаже водяного регулятора гаечным ключом в указанном порядке откручивают 2 накидные гайки патрубков, затем отвинчивают 3 винта отверткой

Порядок извлечения редуктора «Нева-транзит»

Для ремонта водяного редуктора его нужно извлечь из корпуса колонки. Как это сделать разберём на примере демонтажа колонки «Нева-Транзит», так как крепление газоводяных узлов во многих современных моделях очень похоже. Сначала снимаем регулирующие рукоятки на передней панели. Они просто одеты на штоки.

После этого, выкрутив саморезы, снимаем переднюю панель

Обратите внимание, что цифровое табло на передней панели присоединено с помощью разъёмных клемм к электронным устройствам колонки. Поэтому, выдвинув панель на себя, разъединяем клеммы и только после этого убираем панель окончательно

Далее процесс извлечения водяного узла рассмотрим в следующей фото-подборке.

Галерея изображений

Фото из

Шаг 1 — откучивание первых двух винтов

Шаг 2 — отсоединение клеммы заземления

Шаг 3 — разъединение лягушки и горелки колонки

Шаг 4 — аккутарное извлечение водяного узла

У вас газовая колонка Нева? Рекомендуем подробнее прочесть о типовых неисправностях и способах их устранения.

Разборка водяного регулятора

Освободив лягушку, и слив из нее последнюю воду, отвинчиваем крышку. Часто винты бывают закисшими. Для облегчения работы и чтобы не сорвать шлицы, применяем спецсредство WD-40. Вывернув винты, снимаем крышку, удаляем мембрану и осматриваем состояние внутри.

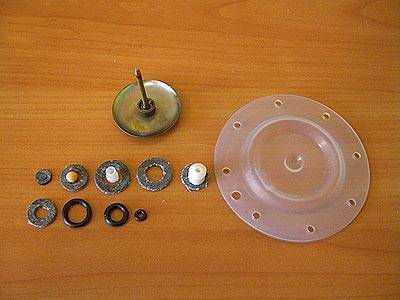

Пришедшие в негодность детали заменяем, очищаем и промываем внутренности (поверхности, каналы, при необходимости – очищаем корпус снаружи), устанавливаем детали на место и собираем лягушку в обратном порядке.

Обратная сборка лягушки

Особо важно правильно установить диафрагму. Перепускное отверстие должно точно совпадать с одноименными отверстиями крышки и основания

Если канал, соединяющий полости основания и крышки, будет перекрыт, колонка работать не будет.

Установив крышку на основание, закручиваем винты. Собранный редуктор устанавливаем на место (также в обратном порядке), не забывая про уплотнительные прокладки на патрубках и на соединении водогазового узла с платформой ножки газовой горелки.


Наживлять и окончательно закручивать винты следует без допускания перекоса. Для этого их устанавливают и наживляют попарно-перекрестно и аналогично завинчивают до упора


В данном месте (между горелкой и газовым узлом) установлена прокладка. Будьте внимательны – безопасность газовой колонки обеспечивается герметичностью этого узла

Тестирование отремонтированного узла

После установки отремонтированной лягушки, проверяем работу водяной части без подключения газа, открыв кран горячей воды.

Наблюдаем:

  • не появились ли на соединениях капли;
  • одинаков ли расход при включении горячей и холодной воды по отдельности;
  • щелкает ли запальное устройство горелки;
  • нормально ли движется шток при открытии и закрытии крана.

Если не все идет как надо, стоит перепроверить свою работу. Впрочем, иногда причина может крыться не только в водяном узле.

Только после того, как смонтированная лягушка выдержала тестирование, можно подавать газ на колонку. Но не стоит забывать о правилах безопасности при использовании колонки. А при появлении запаха газа следует немедленно перекрыть его подачу, устроить проветривание и вызвать газовиков.

Виды

В настоящее время на рынке существует множество газовых колонок с необычной расцветкой. Потребители порой совершают ошибку, отдавая предпочтение цвету в ущерб техническим характеристикам. Газовая колонка «Астра» не стремится выделиться за счет внешнего вида, а делает ставку на работоспособность, имеет свой модельный ряд.

Модель 8910-00.02

обладает высокой мощностью – до 21 кВт и производительностью 12 л/мин. Размеры – 700х372х230 мм. Дымоход имеет диаметр 120 мм. Потребление газа за час составляет 2,3 куб. м. Розжиг происходит вручную.

Камера сгорания открытого типа. Несложно проверяется тяга. Газовая труба для подключения имеет сечение 3⁄4 дюйма, трубы для воды – 1⁄2 дюйма. Вес аппарата составляет 15 кг.

Модель 8910-08.02

имеет немного меньшую мощность (до 18 кВт) и производительность (10 л/мин). Однако расход топлива также ниже – 2 куб. м/ч. Вес агрегата составляет 14,7 кг. В остальном аппарат очень похож на предыдущую модель. Розжиг также производится вручную

Модель 8910-15

Имеет одно принципиальное отличие – эта система с электронным розжигом горелки, что очень удобно. Теперь нет необходимости беспокоиться о наличии спичек.

Мощность агрегата достигает 20 кВт, производительность – 10 литров горячей воды в минуту. Потребление газа составляет 2 куб. м/ч. Вес колонки – 13,9 кг. Диаметр дымохода составляет 135 мм.

Модель 8910-16

Она также оснащена электронной автоматической системой розжига горелки. Этот прибор-автомат рекордсмен по мощности (до 24 кВт). Воду агрегат нагревает со скоростью 12 литров в минуту. Расход газа – 2,3 куб. м/час. Вес аппарата – 14,7 кг.

Стоит отметить, что запчасти на колонки «Астра» легко можно найти по приемлемым ценам.

Особенности

АО ПКО «Теплообменник», производящее газовые колонки «Астра», существует уже более 50 лет. Возможно, еще наши бабушки и дедушки пользовались его продукцией. Правда, тогда эта компания именовалась иначе.

Колонка «Астра» предназначена для работы с горячим водоснабжением. В качестве топлива используется только газ.

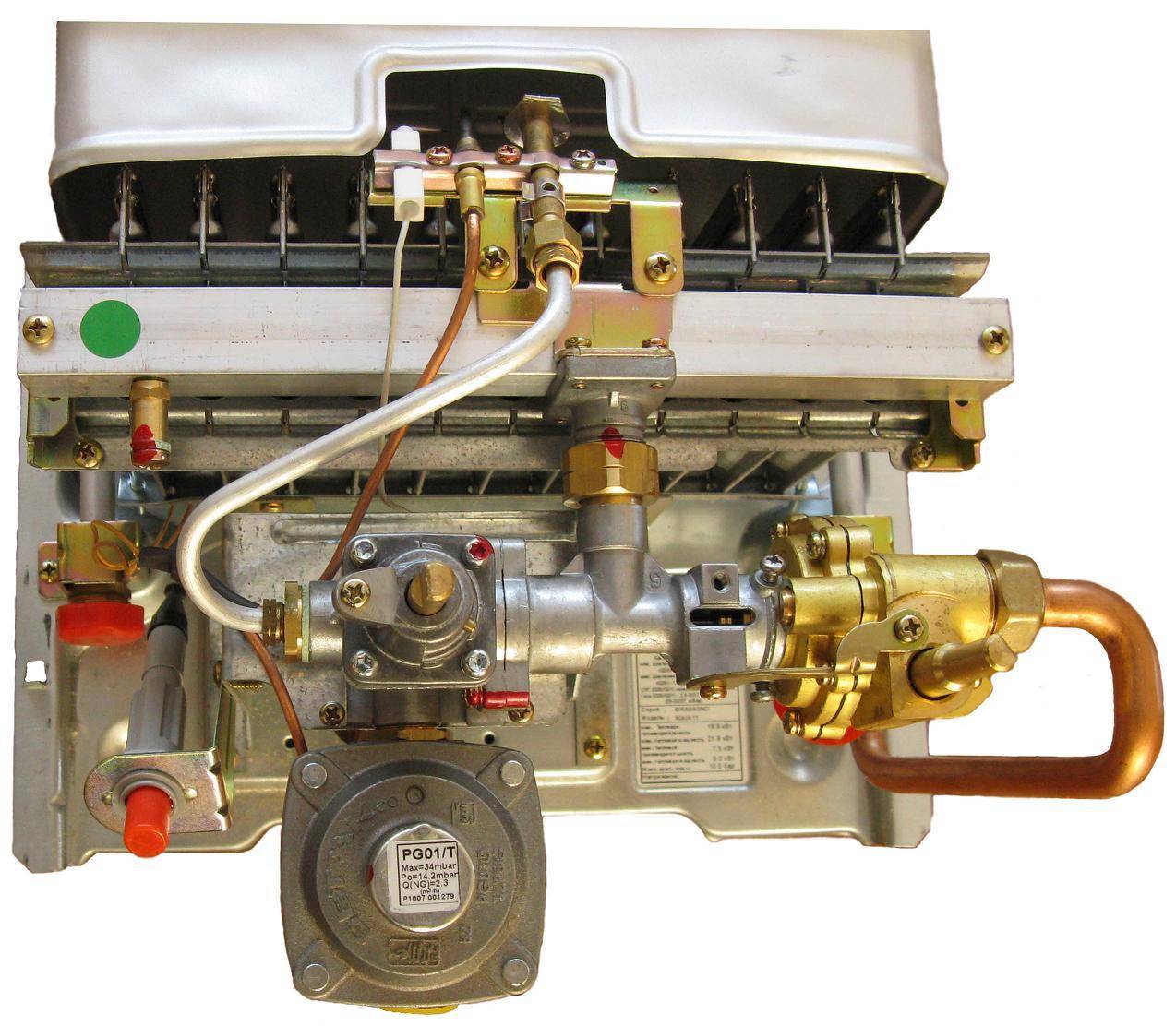

Устройство такой колонки довольно простое и включает в себя несколько составляющих. Основная часть – прямоугольный корпус – крепится на стену. На передней панели расположены окна для розжига и контроля горения, кнопка включения, ручки регулировки подачи газа. Снизу расположены штуцеры подачи газа, горячей и холодной воды, а сверху находится патрубок дымоотвода.

Все основные узлы размещены внутри корпуса и закреплены на задней панели. На ней же предусмотрены крепежные отверстия. Камера сгорания выполнена из качественного огнеупорного материала, имеющего долгий срок службы. Лаконичность исполнения является преимуществом на рынке моделей и обеспечивает производителю высокий спрос на свою продукцию.

Принцип работы следующий: для поступления газа в газовый блок и запальник необходимо повернуть ручку запальной горелки влево и включить аппарат, нажав на кнопку – произойдет последовательное включение горелки. Температура горячей воды на выходе выставляется положением регулирующих ручек. Поворотом справа налево усиливается подача газа, тем самым увеличивая температуру воды, а слева направо – наоборот, уменьшается.

Технические характеристики колонок «Астра» позволяют с легкостью конкурировать с прочими производителями. Главный плюс заключается в мощности устройства: у некоторых моделей она равняется и даже превышает 20 кВт. Большая камера сгорания и сравнительно небольшой расход газа выгодно отличает такую марку.

Конечно, каждая модель имеет свои нюансы в характеристиках, но можно вывести общие значения. Например, подача горячей воды примерно составляет 10-12 л/мин, диапазон температуры воды на выходе – 35-60 градусов, диапазон рабочего давления составляет 0,5-6 бар.

Производитель подумал и о безопасности своей продукции. Если горелка погаснет, то подача воды прекратится.

Не зажигается газовая колонка

Чаще всего причиной такой поломки бывает отсутствие тяги в вентиляции. Это происходит из-за попадания постороннего предмета в шахту или ее засорения сажей. Удостовериться в отсутствии тяги можно просто: если пламя зажженной спичи отклоняется в сторону – тяга присутствует, если пламя не колышется – тяги нет.

Существуют и другие причины того, что не зажигается газовая колонка. К примеру, если элементы аппарата, отвечающие за формирование искры в автоматических системах розжига, не заряжены, это также может привести установку в нерабочее состояние.

Еще одной причиной сбоя в работе колонки может быть недостаточное давление в системе водоснабжения. Если напор холодной воды стал хуже, то, скорее всего, неисправность кроется в системе водоснабжения. Если напор холодной воды хороший, а горячая еле течет, то, возможно, понадобится починка водяного блока установки (ремонт мембраны или чистка фильтра).

Фильтр засоряется вследствие отключения водоснабжения. Необходимо снять его и промыть под напором воды. Снять мембрану сложнее, но в этом поможет схема газовой колонки. В случае если поверхность мембраны деформирована, ее нужно заменить. Для этого можно выбрать силиконовое изделие, которое имеет больший срок эксплуатации. Магазины, продающие запчасти для газовых колонок, могут предложить такие варианты.

Бывают ситуации, когда агрегат тухнет сразу после зажигания. Причиной тому является некачественный контакт термопары и э/м клапана. Если термопара находится в исправном состоянии, проточная колонка газовая пригодна для ремонта (чистка контактов и блока автоматики).

Датчики безопасности

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.


Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчикаМесто расположения и назначение датчика
Датчик тяги дымоходаРасположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизацииНаходится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламениНаходится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сбросаНаходится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потокаОтключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температурыРасположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давленияНе даст колонке включиться при пониженном давлении воды в трубах.

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали  возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Почему газовая колонка не срабатывает

Существует несколько распространенных причин того, почему газовая колонка не срабатывает. Обнаружить и исправить их можно самостоятельно.

Недостаток тяги

В любой газовой колонке имеется функция, контролирующая наличие тяги. Если наблюдается ее нехватка, то газ автоматически перекрывается и поджиг на газовой колонке не срабатывает.

Наличие тяги самостоятельно проверить очень просто. Нужно поднести спичку к вентиляционному отверстию или дымоходу. Если пламя горит ровно, то значит тяги нет. Если огонь затягивает в отверстие, то дымоотвод работает правильно. Случается, что возникает обратная тяга, и тогда поток воздуха задувает огонь в горелке.

Если тяга отсутствует, то необходимо определить причину этого. Скорее всего, в вентиляции или трубе появился засор, который нужно устранить.

Разрядились батарейки

В автоматической газовой колонке причиной неполадки часто бывают севшие батарейки. Они дают искру при розжиге. В основном аккумуляторов хватает на 7-15 месяцев эксплуатации.

В этом случае проблему решить очень просто – заменой старых батареек на новые.

Недостаточное водяное давление

Каждая газовая колонка работает только при определенном показателе давления воды в магистрали. Есть модели, которые способны нагревать воду лишь при 0,2 или 0,3 бара. В случае, когда давление будет ниже, прибор работать не будет.

После обнаружения пониженного давления в магистрали необходимо выяснить причину и устранить ее:

  1. Если давление снизилось по всей водопроводной сети, то необходимо позвонить в коммунальную службу и сообщить о проблеме.
  2. Иногда причиной падения давления становится забившаяся труба или фильтр. Рекомендуется проверить фильтр и при необходимости прочистить его.

Обратите внимание! Если падение давления воды в вашей магистрали – не редкость, то можно поправить ситуацию установкой насоса, который повысит водяной напор или заменить прибор на другой, имеющий возможность работать при 0,1-0,15 бар

Засор газовой горелки

Чаще всего пьезоэлемент в газовой колонке не срабатывает по причине засора горелки. Если она забилась сажей и копотью, необходимо разобрать конструкцию и хорошенько прочистить каждый ее элемент. Затем следует собрать все детали и попробовать снова зажечь колонку.

Отсутствует подача газа

Обычно при включении колонки слышен звук поступающего газа и чувствуется его легкий запах. Если ни того, ни другого нет, значит, топливо не поступает. Это является одной из причин, почему поджиг газовой колонки не срабатывает.

Если газ не поступает, рекомендуется сначала проверить, не забился ли газовый фильтр. Если это так, фильтр очищают от засора. В других случаях необходимо позвонить в газовую службу и узнать в чем причина отсутствия топлива.

Обратите внимание! Если произошла утечка газа, и вы чувствуете его запах в помещении, то включать газовую колонку нельзя. Сразу вызывайте специалиста-газовика

Проблемы в водяном узле

Через 3-4 года интенсивного использования мембрана водяного узла колонки постепенно теряет эластичность и может даже порваться. Если такое случилось, прибор работать не сможет.

Чтобы проверить мембрану, необходимо снять корпус прибора и открутить болты, которые держат узел. Затем снимают крышку водяного блока и осматривают мембрану. Если она повреждена, то заменяют ее на новую. Лучше приобретать элемент, сделанный на основе силикона. Такая мембрана прослужит дольше.

Замену элементов водяного узла следует проводить только в том случае, если вы уверены в своих силах и имеете навыки ремонта подобных приборов.

Если вы не можете выявить причину, почему не срабатывает газовая колонка при включении, вызовите специалиста. Он быстро разберется в чем дело и устранит неполадку.

Тип камеры сгорания

Независимо от способа зажигания газа, во всех колонках камеры сгорания могут быть двух типов: открытого или закрытого.

Если конструкция камеры сгорания открытого типа, то в нее воздух попадает напрямую из помещения, а все продукты горения удаляются с помощью обыкновенной вытяжки. Такие устройства обладают несколькими преимуществами:

  • простая конструкция;
  • при работе практически не издает шума;
  • чаще всего электричество им не нужно.

Однако у таких камер есть один существенный недостаток. В том случае, когда вытяжка не работает должным образом, может произойти загрязнение воздуха в комнате.

Закрытые камеры сгорания характерны для газовых колонок с турбиной. Конструкция таких камер, за исключением труб для подачи и вывода воздуха, полностью герметична. Подается воздух с помощью встроенных вентиляторов, а удаляется через дымоход.

Закрытая камера сгорания в колонке полностью герметична
