Как рассчитать правильный уклон канализационной трубы для частного дома

Каким должен быть уклон канализационной трубы

Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.

Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:

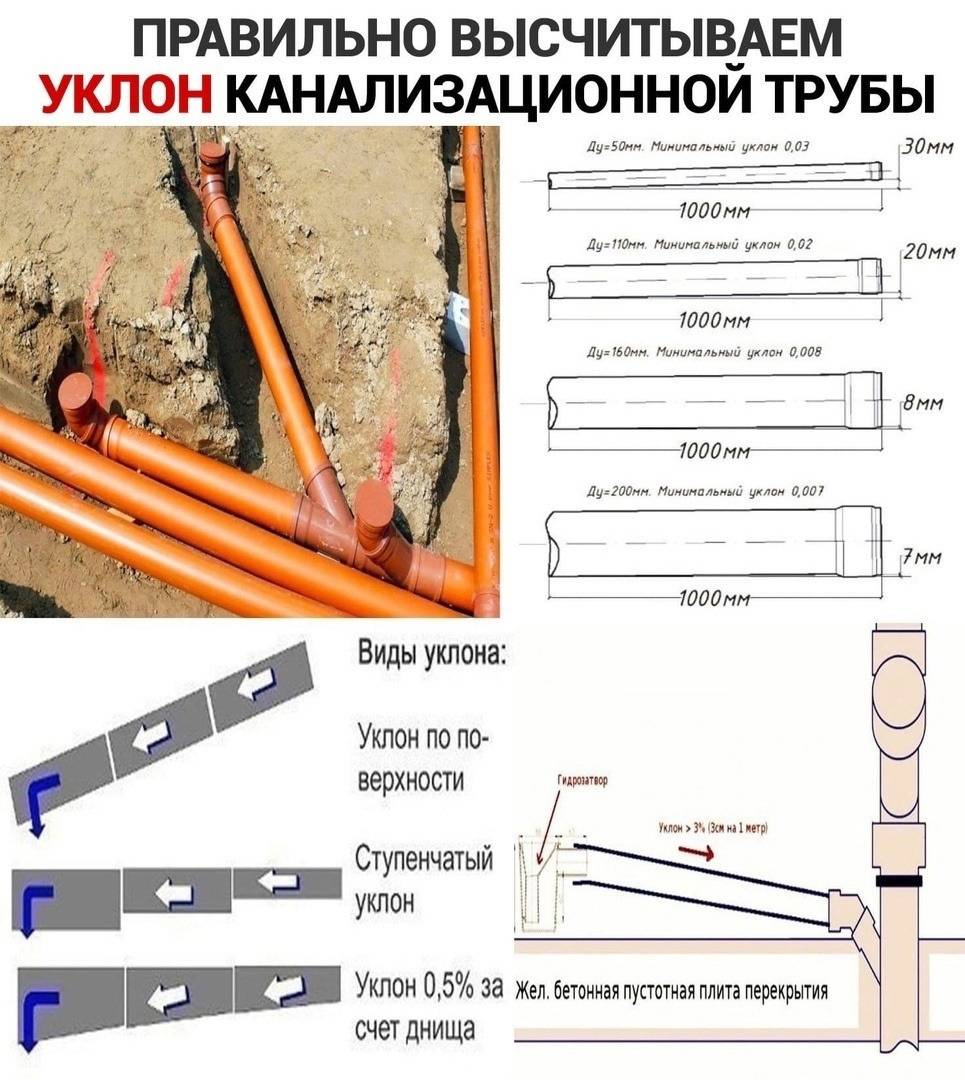

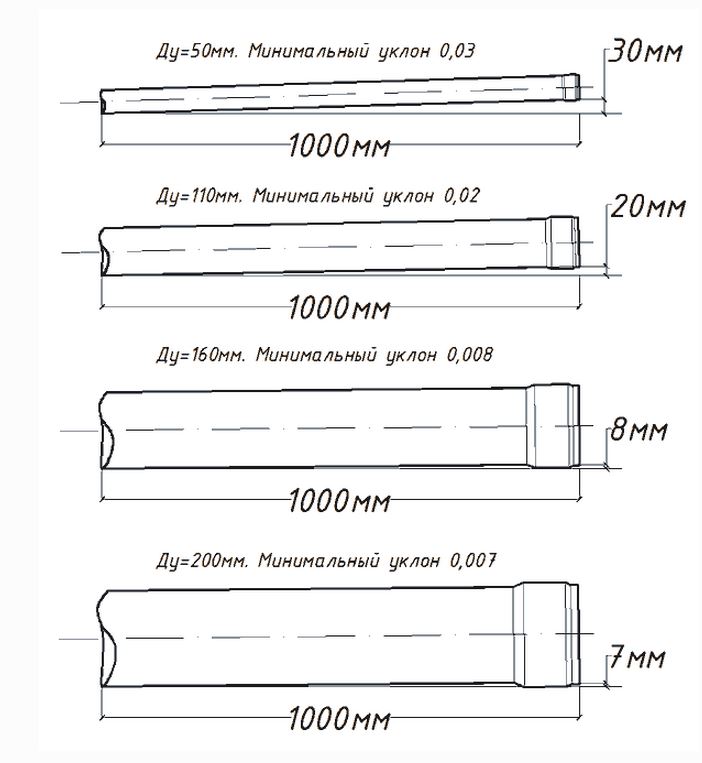

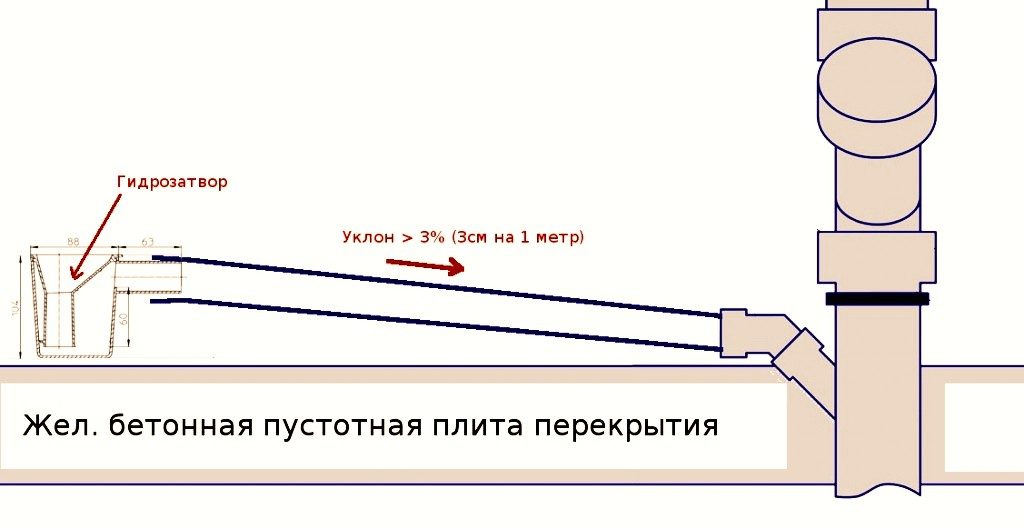

• Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
• Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
• Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
• Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

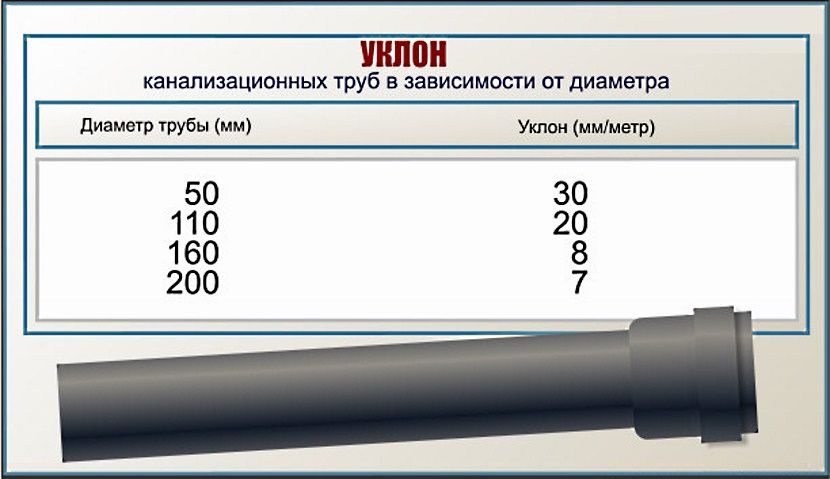

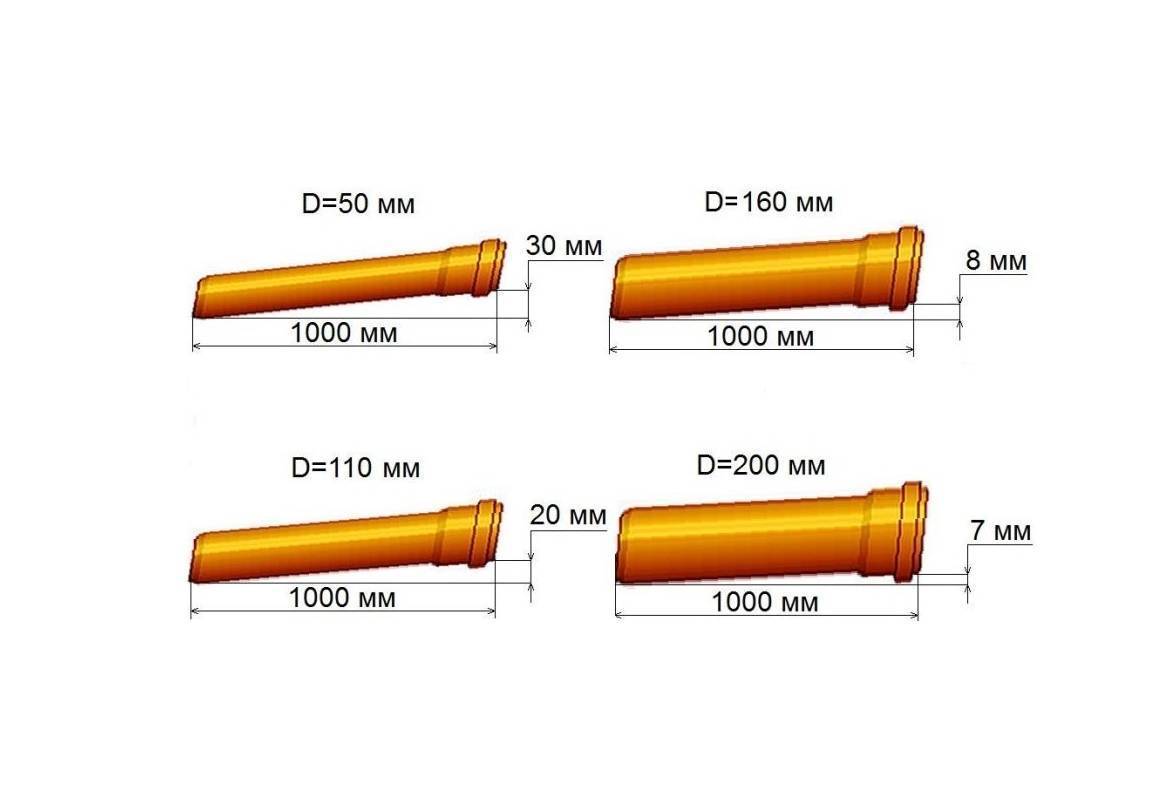

Уклон трубы канализации зависит от диаметра

Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).

Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:

Автономная канализация для предприятия

Среди автономных канализаций для предприятия выделяют установки, обеспечивающие такие варианты очистки:

Биологическая очистка

Биологическая очистка проводится при использовании различных аэробных и анаэробных бактерий, которые участвуют в процессе распада белковых соединений. Такой механизм очистки позволяет удалить из стоков различные органические соединения, аналогичные принципы работы имеют и бытовые очистные сооружения для канализации, например станции биологической очистки БиоДека или Топас.

Биологическая очистка не относится к специфическим способам очистки сточных вод предприятий и используется исключительно в комплексной очистке, так как к промышленным стокам могут добавляться и бытовые, образующиеся на предприятиях (если предприятие не обустроено раздельной системой сбора и транспортировки промышленных и бытовых стоков).

Флотационные методы очистки

Применяются для очистки промышленных стоков от несмачиваемых веществ или нерастворенных соединений, в том числе жиров и продуктов нефтепереработки. Кроме того, при использовании специальных флотаторов в процессе очистки стоков можно удалить белки и поверхностно активные вещества, что достаточно проблематично без использования такого метода.

Химические методы очистки

Установки для химической очистки промышленного стока, как правило, оборудуются анализаторами и дозаторами реагентов. В зависимости от состава стоков подбираются вещества для окисления или инактивации вредных компонентов, что позволяет эффективно очистить сток при любом качественном и количественном составе стока.

При необходимости также используются многоступенчатые схемы очистки стоков. Сброс очищенного стока в грунт или водоёмы возможен только после установления качества очистки. Заметим, что промышленная канализация требует тщательной разработки и проектирования, в том числе в связи с возможными штрафными санкциями для предприятий при нарушении экологического законодательства.

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

• прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
• уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
• минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
• гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравится2Не нравится

Основные параметры

Когда делается укладка канализационных труб своими руками в частном доме очень важно создать правильный их уклон, соблюдая все правила, производя их монтаж. Слишком маленький уклон приведет к слабому потоку внутри линии, что позволит откладываться тяжелым составляющим и в дальнейшем потребуется ремонт всех сетей

Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков. Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация.

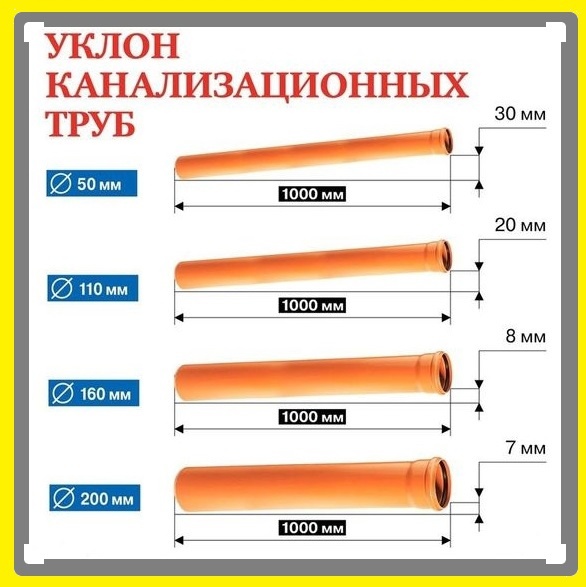

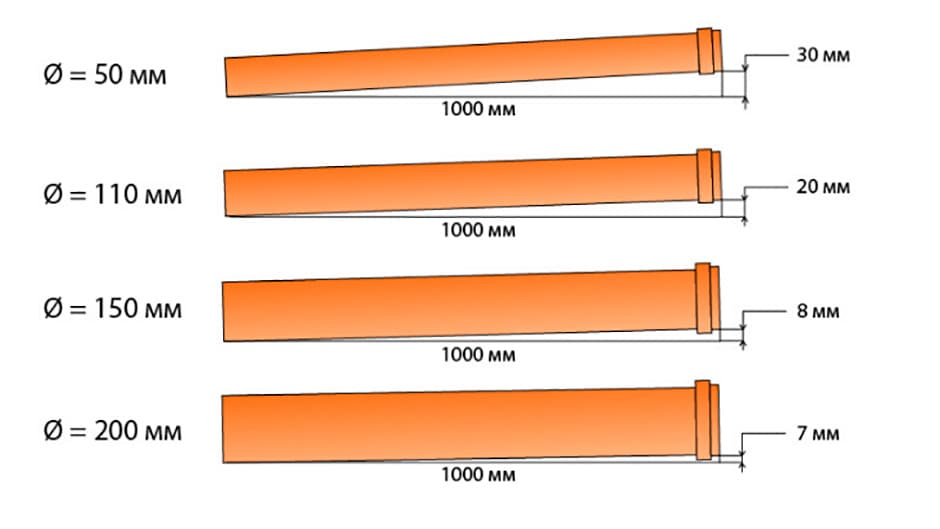

Размер уклона трубы в зависимости от ее диаметра

Утверждение, что чем больше наклон трубы,  тем быстрее движется поток, и тем лучше работа всей системы, является ошибочным. При большом наклоне, действительно, вода будет уходить очень быстро, но в этом и заключается ошибка — при скоростном прохождении воды в линии значительно снижается самоочищение системы.

Кроме того, такой подход, приводит к шумной работе сточной системы, а за счет высокой скорости движения, в ней будет происходить усиленный износ внутренней поверхности.

Это приведет к преждевременной замене отдельных участков или придется сделать ремонт всей канализации.

Так как скорость движения стоков задается уклоном труб канализации, то существует еще один параметр, который выражается разницей по высоте в начале трубопровода (наивысшей точке) и его конце (нижней точке всей системы).

Наклон на 1 погонный метр канализационных труб в сантиметрах по высоте и есть тот параметр, который необходимо соблюдать при прокладке канализации. Придерживаться норм по этому значению придется, так как иначе потребуется демонтаж всей системы, а иногда и ремонт или переделка водопровода.

Нормативы

При укладке канализационных труб в частном доме необходимо соблюдать правила описанные в СНиП 2.04.01-85.

Оптимальные углы наклона канализационных труб согласно нормативам

С учетом диаметра трубопровода, прокладка канализации выполняется с определенным уклоном на каждый погонный метр.

Например:

• если используются линии диаметром 40-50 мм, уклон должен быть равен 3 см на погонный метр;
• для труб, диаметр которых равен 85-110 мм, оптимальным является 2-х сантиметровый уклон на погонный метр.

В некоторых случаях, параметры уклона выражаются в дробном числе, а не в сантиметрах на погонный метр. Для выше приведенного примера (3/100 и 2/100), информация по уклону при правильной прокладке канализационных труб в частном доме будет выглядеть так:

• для линий сечением 40-50 мм — уклон 0,03;
• для линий сечением 85-110 мм — уклон 0,02.

Зависимость уклона от сечения трубы

Различают внешнюю и внутреннюю канализацию. Внутреннюю устанавливают в квартире, внешняя применима снаружи. Оба вида полагаются на прописанные нормы. Угол напрямую имеет зависимость от сечения трубы: уклон больше при меньшем сечении. Единицей измерения угла считаются сантиметры. По СНиП существуют определенные требования к углу уклона, который отличается в зависимости от сечения труб. Трубы, равные в диаметре пятидесяти миллиметрам, требуют угол в три сантиметра, трубы в сто десять миллиметров требуют угла в два сантиметра, для ста шестидесятимиллиметровой трубы соответствует наклон в 0.8 см, для 200 мм на миллиметр меньше.

Какие нормативы нужно соблюдать

Значение подходящего уклона канализации зависит от размера канализационной трубы. Для труб диаметром 50 миллиметров максимальный уклон составляет 3 см на 1 метр трубы. Для труб 110 мм минимальный уклон – 2 см на 1 м трубы.

Чем меньше длина системы, тем меньше важно соблюдение угла наклона. Все необходимые нормы и правила указаны в СНиП 2 04 01

Особенности внутридомовой канализации

Внутридомовая канализация состоит из труб, сифонов, вентиляционных трубопроводов и каналов, она может иметь специальные средства защиты от затопления. Кроме этого, в ней есть различные муфты, колена, тройники, переходники, прокладки, накладки, звукоизоляция, система крепления, запорные клапаны, заглушки и некоторые другие узконаправленные приспособления, применяющиеся лишь в некоторых случаях.

Существует несколько видов внутридомовой канализации в частном доме:

• Выгребная яма. Представляет собой яму для слива, дно которой засыпано щебнем и песком. Имеет невысокую стоимость, проста в установке, но при этом плохо очищает отходы, быстро заиливается, загрязняет почву и имеет неприятный запах. Подходит для участков с низким уровнем грунтовых вод.
• Накопительная емкость. Ее преимущества заключаются в небольшой стоимости и легкой установке, но резервуар быстро заполняется, имеет неприятный запах, обязательное условие ее использования – наличие подъезда к емкости.
• Септик. Невысокая стоимость, несложная установка, но очищает отходы лишь частично, необходимо наличие дренажной системы и вызов ассенизатора раз в год, фильтрационное поле приходит в негодность через 5 лет.
• Станция биоочистки. Хорошо очищает отходы, занимает мало места, ее несложно установить, но она дорогая и требует наличия электричества и постоянной подачи воздуха.

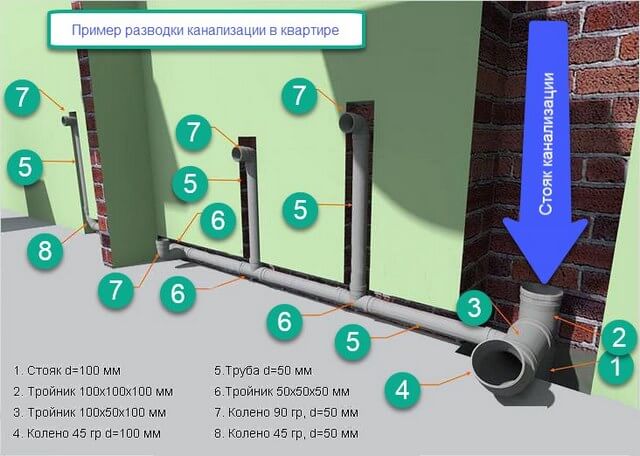

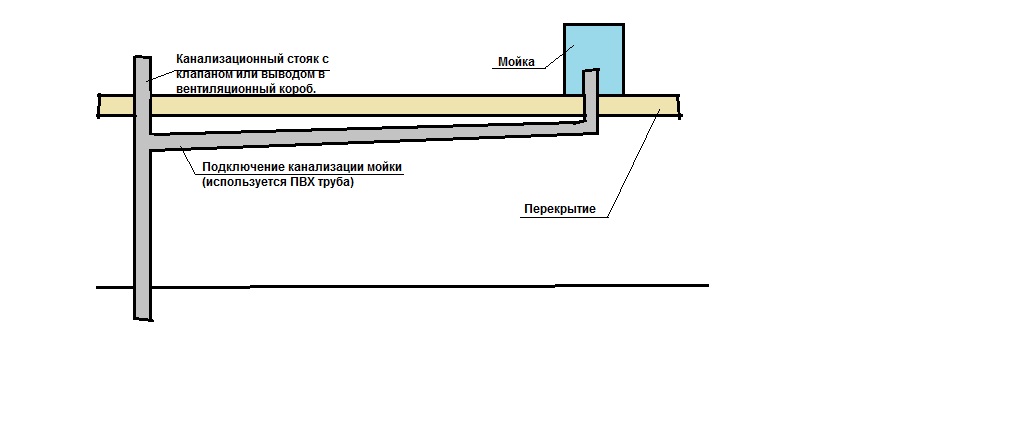

Образец проекта внутренней разводки

Сначала необходимо правильно выбрать трубы. Для горизонтальных труб хватает диаметра 50 мм, для стояков – 110 мм. Разводка проектируется с верхнего этажа.

Прокладка наружных труб

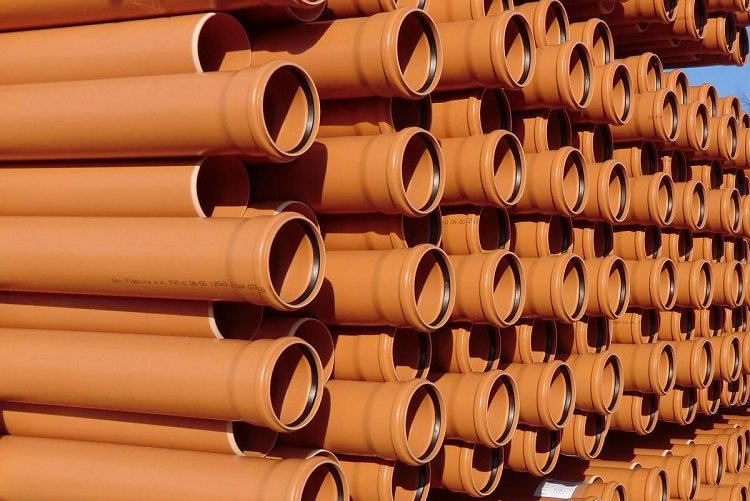

Наружные трубы изготавливаются из пластика (полипропилена или ПВХ), имеют диаметр 110-800 мм и классы жесткости SN2, SN4, SN6, SN8, SN10, SN16, SN32. Они гладкие внутри и снаружи. Системы трубопроводов из полипропилена устойчивы к коррозии, вызванной воздействием воды с pH2 до pH12.

Для прокладки наружных труб необходимо выкопать траншею. Для труб диаметром 110 мм минимальная ширина траншеи должна составлять 60 см. Копать нужно, начиная от фундамента дома. На конец трубы, выходящей из сооружения, следует надеть раструб.

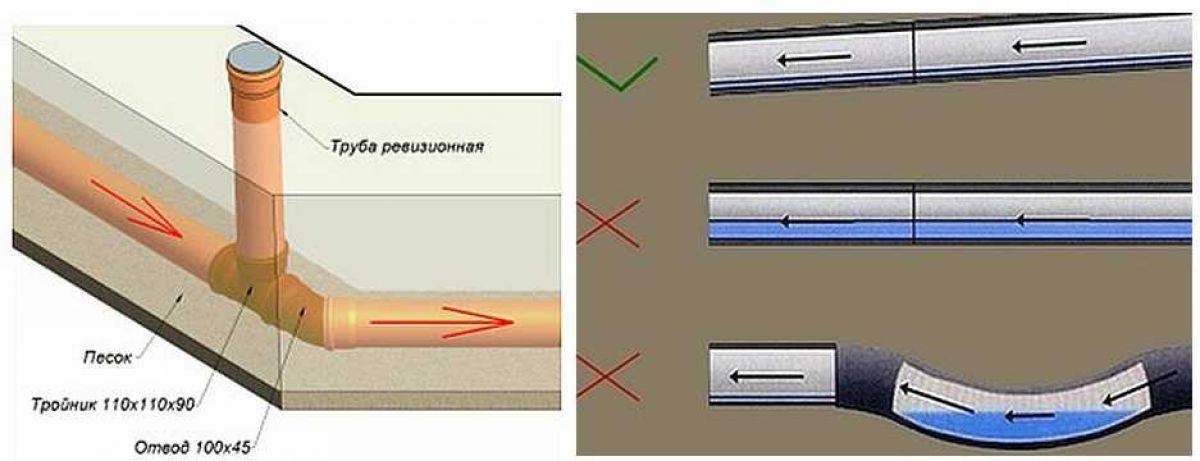

Так как засоры чаще всего появляются в местах изгиба трубы, для удобства доступа к местам засорения рекомендуется монтировать специальные окна для ревизии над всеми коленами. Когда вывод из дома будет готов, нужно начать укладывать трубы и соединять их.

После соединения элементов канализации необходимо ее утеплить. Последним этапом будет засыпание траншеи. Ее нужно заполнять слоями высотой по 5 см каждый и утрамбовывать их сбоку от трубы, чтобы не повредить ее. Для засыпки можно использовать только мягкий грунт без камней.

Как подобрать угол наклона?

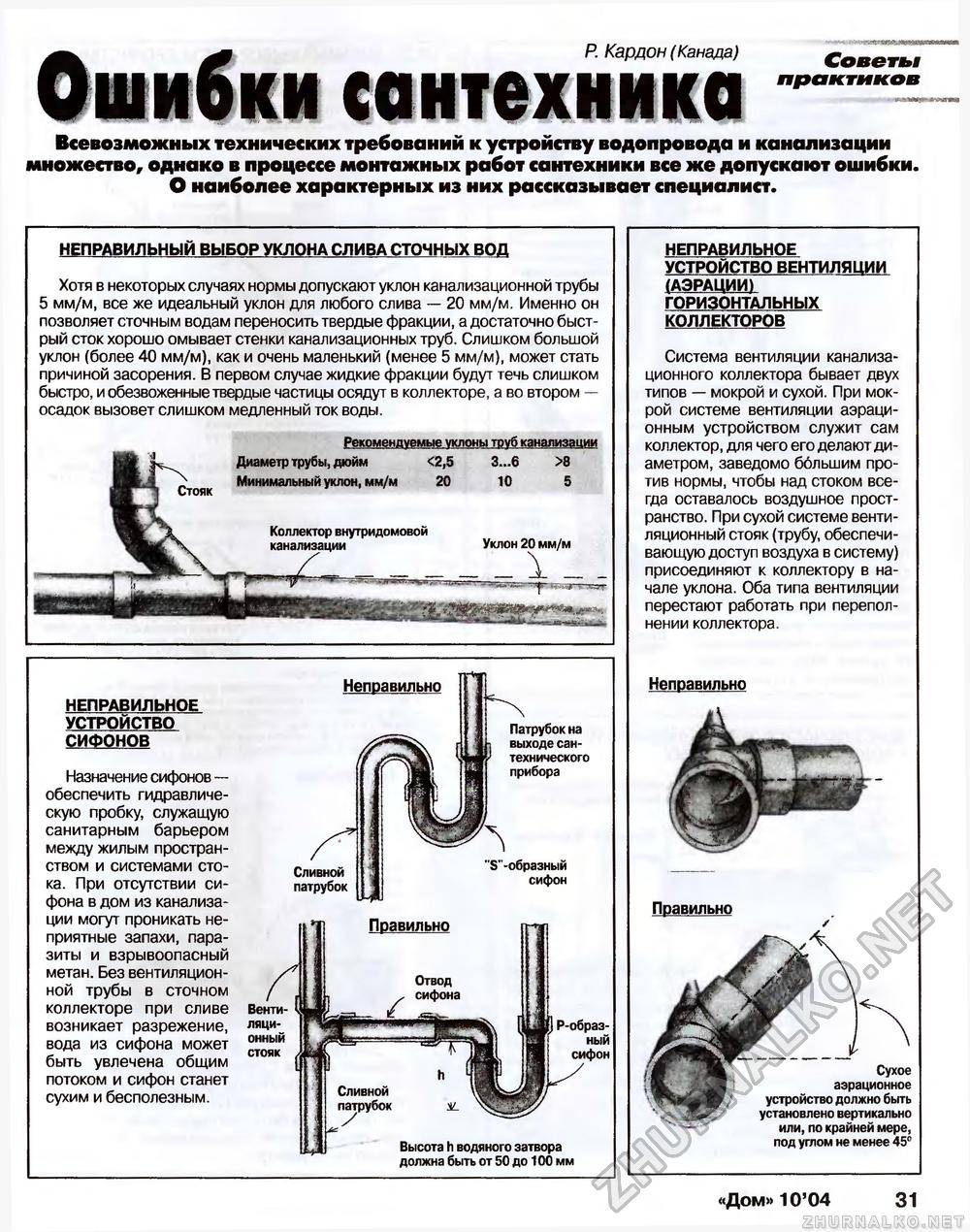

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:

Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон

Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (смотрим ниже).

Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков

Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

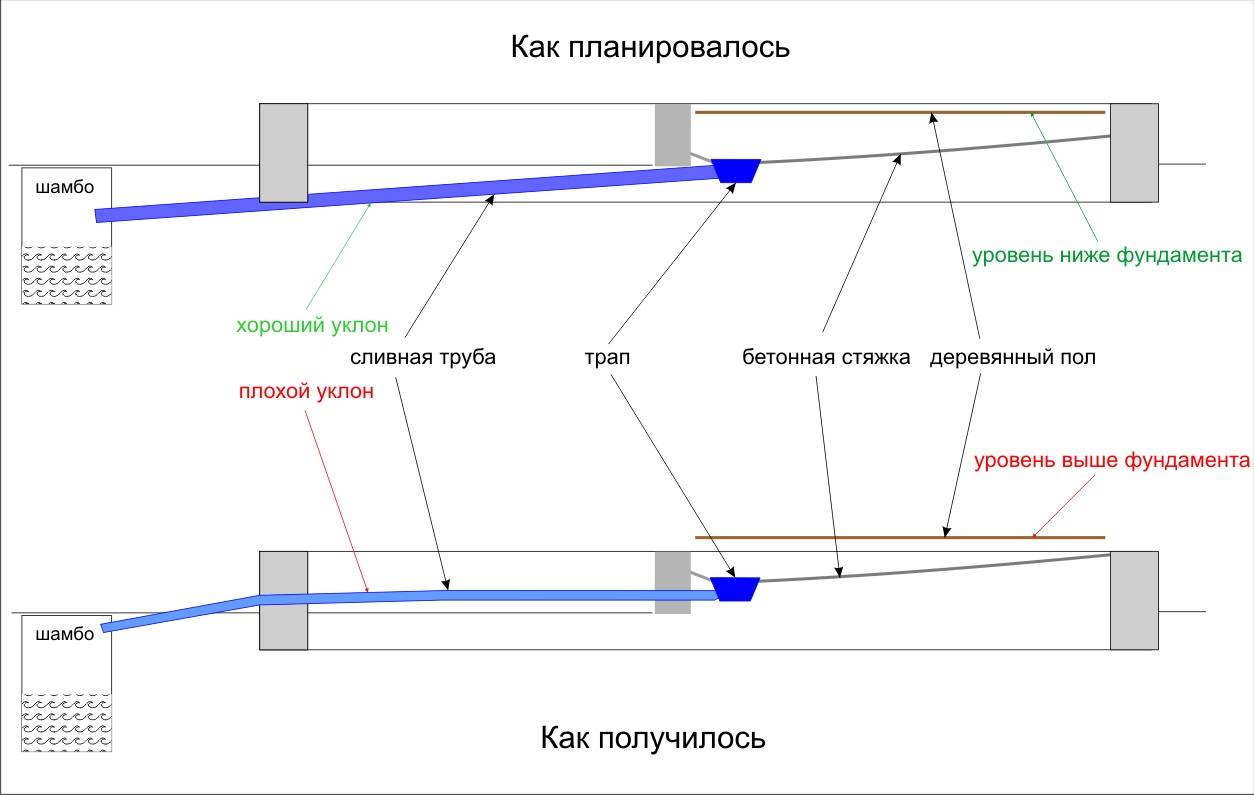

На что влияет угол уклона канализационной трубы

Самотечная канализация — это стандартное решение, которое используют в частных домах. Для того чтобы канализационные трубы не засорялись и прослужили максимально долгий срок, нужно правильно выставить наклон системы слива. Угол наклона канализационных труб не должен быть слишком большим, так как это повлияет на ее эксплуатационные свойства.

1. Труба может быстро выйти из строя, так как окажется, что твердые фракции не будут смываться из-за стремительного потока. А это в свою очередь может привести к образованию ила внутри канализационной трубы и послдеующе ее прочистке.

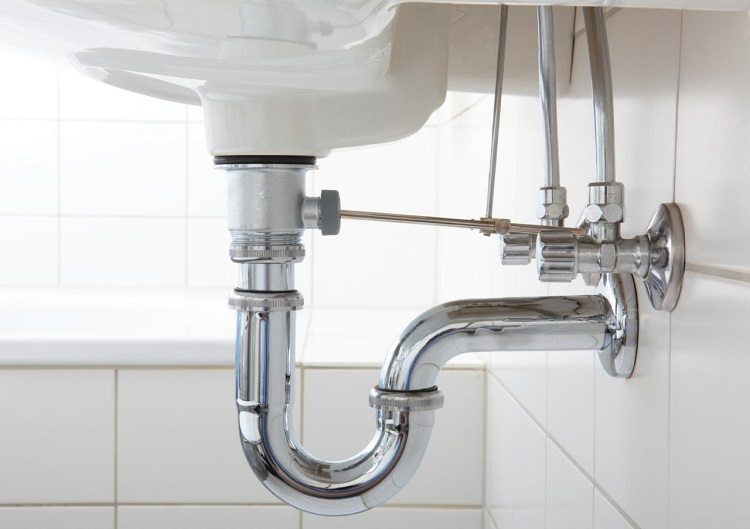

2. Если труба сильно наклонена и при этом длинная, то возможен срыв затвора сифона, то есть будет нарушено устройство канализации, а весь неприятный запах устремиться в дом.
3. При использовании металлических труб и неправильном выборе угла их наклона, при сливе верхняя часть будет заполнена воздухом, что будет способствовать развитию коррозии металла и выходу трубы из строя.

Помимо перечисленных негативных факторов, превышение угла наклона труб будет значительно увеличивать уровень шума при стоке использованной воды и смыве фекалий.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

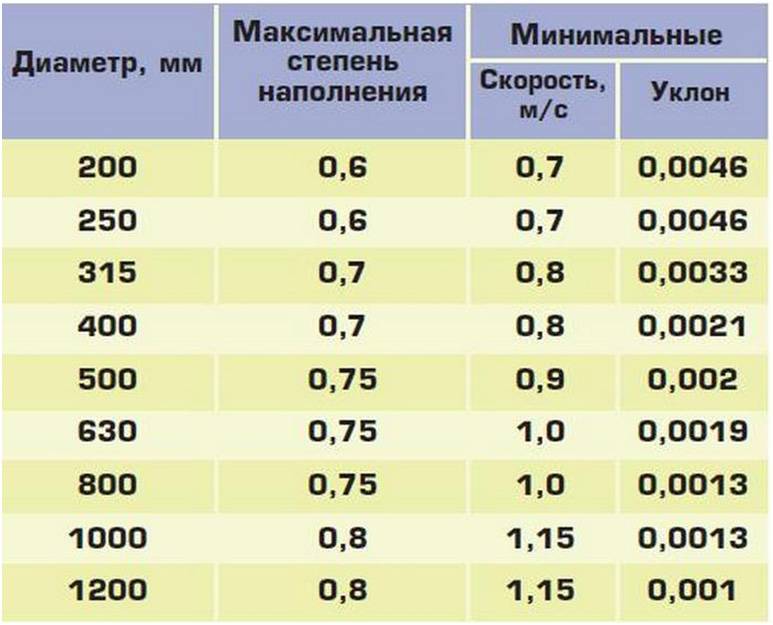

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

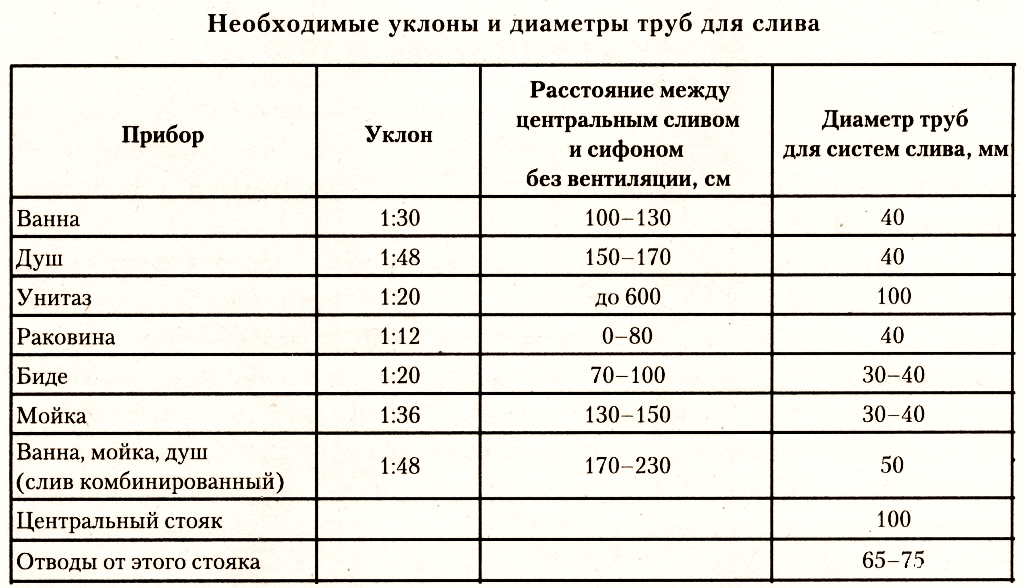

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

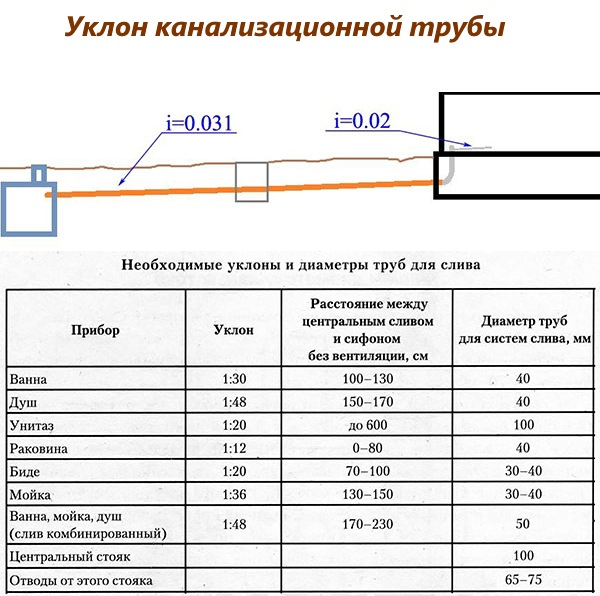

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

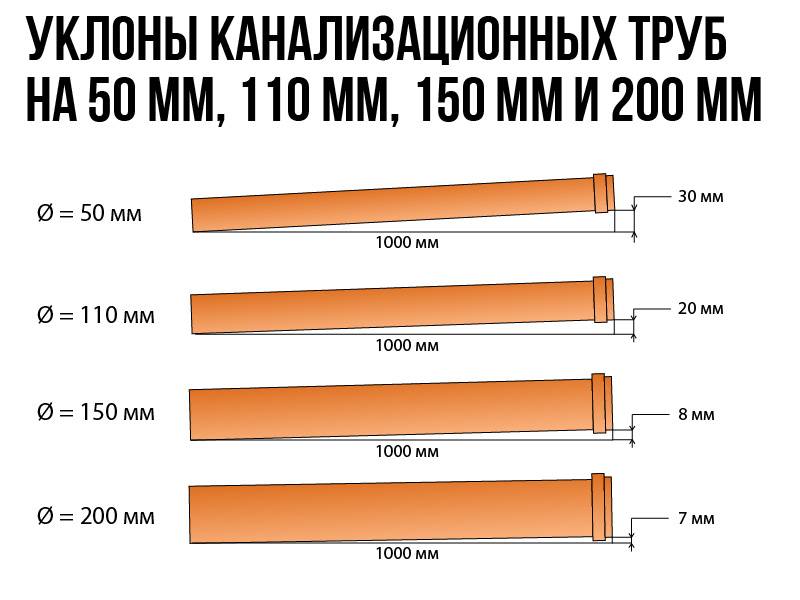

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V — скорость прохождения сточных вод;
• H — наполняемость трубы (высота потока);
• D — сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
• показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

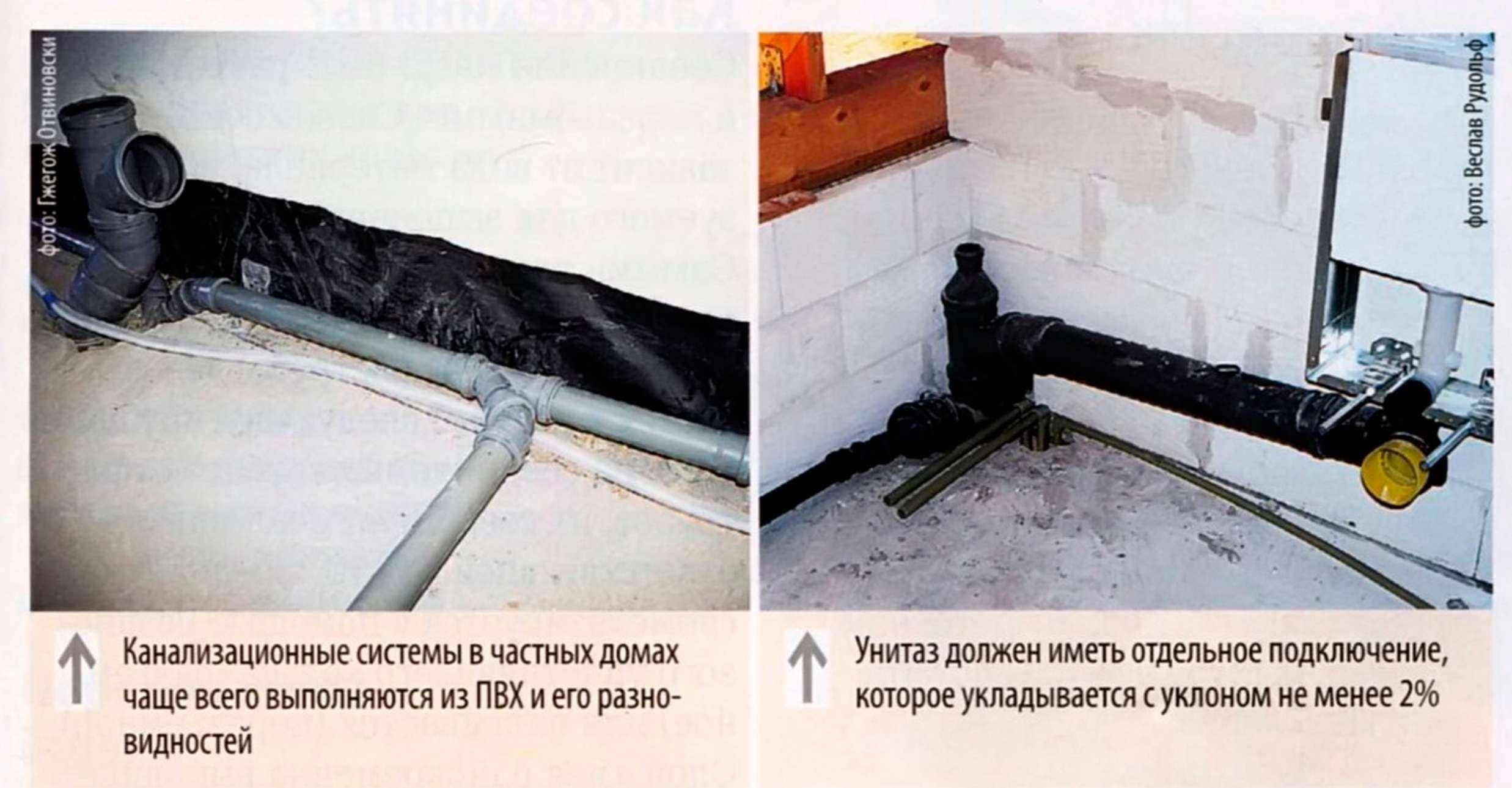

При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

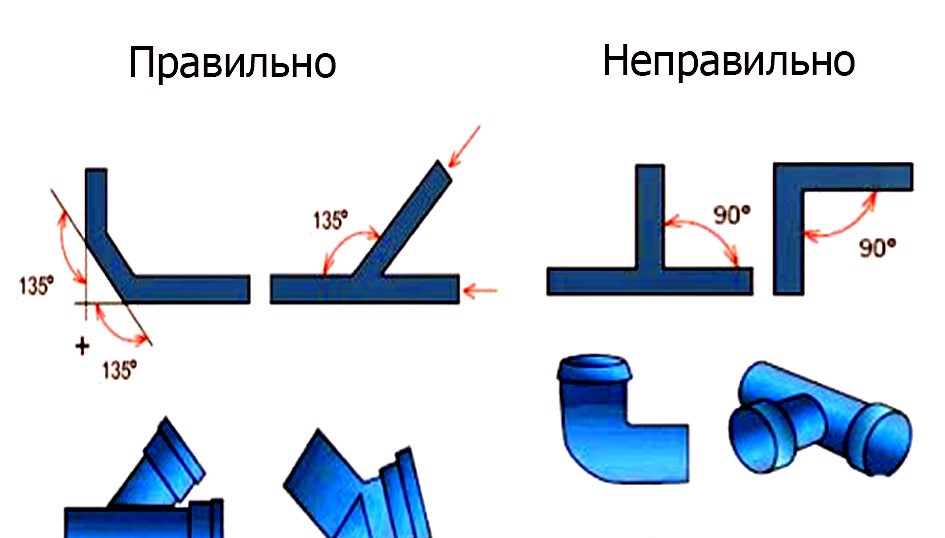

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

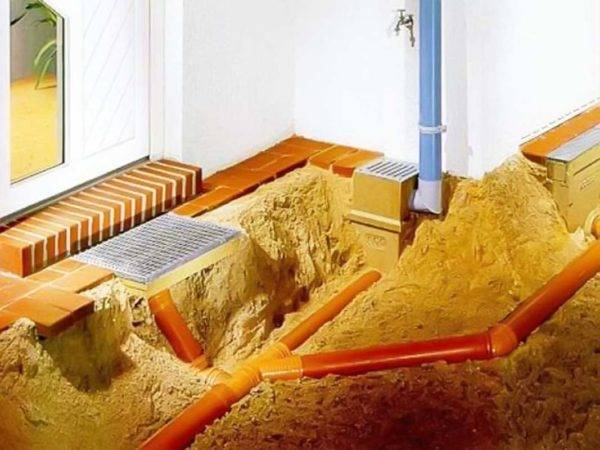

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении — 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав — 0,003;
• для лотков из бетона (полукруглых или прямоугольных) — 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Нормированные значения уклонов канализационных труб

Правильность уклона канализационной трубы находится в зависимости от ее диаметра. В таблице приведена информация относительно того, каким должен быть уклон у канализации в зависимости от типа прибора.

Таблица 2

СНиП, кроме регулирования наклона канализационной трубы, определяет, как в общем должен быть смонтирован сточный комплекс. Основные принципы следующие:

1. Подходящий уклон канализации в частном доме находится в зависимости от диаметра имеющегося стояка.
2. Для стояков диаметром до 11 см установлен угол в 2 сантиметра на метр.
3. Минимальное уклонение канализационных труб диаметром до 5 см составляет три см на один погонный метр.
4. Уклоны канализации (какие они должны быть) для труб сечением 16 см установлены на уровне 0,8 см на каждый метр водостока.

Сливная труба каждого устройства в ванной имеет свой диаметр, поэтому существуют нормы уклона труб для всех сантехприборов

Как рассчитать наклон внешней подземной трубы

Канализационные сети должны иметь глубину, достаточную для того, чтобы обеспечить сооружение водопроводных конструкций глубиной не менее 2,74 м (от поверхности земли до поверхности труб).

Люки должны быть установлены в конце каждой канализации при каждом изменении в размере, градуировке или выравнивании линии на всех перекрестках. Максимально допустимый интервал между люками для всех коллекторов диаметром менее 1200 мм составляет 150 метров.

Трубные материалы: утвержденные материалы для строительства трубопроводов канализационных сетей — это неармированные бетонные трубы, железобетонная труба и из ПВХ (поливинилхлорида).

Если планируете использовать какое-либо из этих решений, вам нужно знать, как рассчитать уклон сливного трубопровода.

Все надземные и подземные горизонтальные канализационные трубы должны быть уложены надлежащим уклоном.

Уклон от 1 до 40 на отрезке трубы от 10 в 30 метра обычно дают достаточные скорости потока.

Уклон 1 в 80 подходит для начальных расчетных схем и в случаях исключений.

Если уклон недостаточно крут, т. е меньше 10 в 30, тогда труба может блокироваться: твердые частицы замедляются и становятся скрученными засорами.

Падение трубы может быть определено как вертикальное количество, на которое труба падает на расстояние. Расстояние может быть между участками трубы или между люками.

Уклон наружной канализации может быть определен как падение, деленное на расстояние, формула:

Уклон = ПАДЕНИЕ / РАССТОЯНИЕ

Например, 24-метровая секция дренажной трубы имеет падение 0,30 м, вычисляем уклон:

Уклон = 0,30 / 24 = 0,0125

Это можно преобразовать в уклон, записанный как отношение 1: некоторое число.

Уклон = 1 / 0,0125 = 80 = 1 в 80

Вышеприведенная формула может быть перегруппирована для нахождения расстояния, если известен уклон:

Длина = уклон X расстояние

Например, рассчитаем падение в 50-метровой секции трубопровода для грязной воды, если уклон должен быть 1 в 80.

Уклон 1 в 80 преобразуется в число вместо отношения: 1/80 = 0,0125

Падение = 0,0125 х 50

Падение = 0,625 метра или 625 мм.

Минимальные канализационные уклоны устанавливаются для обеспечения минимальной скорости очистки (обычно 0,2 или 0,5 метра в секунду) при полном потоке. Физика гидравлического течения такова, что труба с уклоном будет переносить поток под действием силы тяжести, наполовину заполненной, с той же скоростью, что и полная.

В ГОСТ приведены расчетные минимальные склоны канализации, обеспечивающие скорость 0,6 метра в секунду, предполагая шероховатость равную 0,013. Для труб большего диаметра могут быть выбраны не только минимальные скорости очистки (такие как допуски на конструкцию и возможное просачивание грунта), но и минимальный выбор уклона.

Канализационные сети должны быть достаточного размера, чтобы передавать потоки стоков, плюс общий надбавок для притока и инфильтрации, плюс надбавка за приток люков в местах провисания. Внутренний диаметр канализационных труб должен составлять не менее 200 мм.

Общая сумма притока/инфильтрации: общий расход 0,28 литра в секунду / га должен использоваться для обеспечения притока осадков погоды в люки, не расположенные в местах провисания.

Учет притока для люков в местах с отходами важен: для люков, расположенных в зонах прогиба, где происходит осаждение, или низких площадей, подлежащих затоплению, для каждого люка должно быть предусмотрено приток вместимостью 0,4 литра в секунду.

Все канализационные линии должны быть спроектированы с минимальным уклоном 0,4% или более. В тех случаях, когда это нецелесообразно, для различных размеров канализационных сетей разрешены следующие минимальные наклоны:

Определение наполненности трубы

Расчет уровня наполненности пластиковой, чугунной либо асбестоцементной трубы позволяет вычислить скорость движения стоков по ней, чтобы избежать засорений. От наполненности зависит, какому уклону в частном доме канализационной трубы лучше отдать предпочтение. Вычисление производится по формуле:

Н= В/Д,

где Н – наполненность, В – высота уровня стоков, Д – диаметр трубопровода.

Вычисляя показатель наполненности трубы, нужно принимать во внимание материал используемых труб

Процент заполнения канализационной трубы стоками лучше выбирать на уровне 50-60. Также необходимо учитывать материал, из которого выполнена труба и ее угол относительно септика. Асбестовые изделия и чугунные трубы быстро наполняются по причине высокой шероховатости их поверхности.

Основной целью является расчет максимально допустимой скорости для канализационного стока. По такому же принципу производится определение минимального уклона наружной канализации. Поскольку для внешних сетей используются трубы больших диаметров, то и уклон будет большим.
