Пластиковая канализационная труба диаметром 160 мм: область применения, размеры и цена

Как правильно выполнить монтаж пвх труб для канализации?

Ревизионный колодец

Если для внутренней канализации на сложных участках устанавливаются ревизии, то в случае с наружной конструкцией на таких участках должны быть обустроены смотровые колодцы.

Если участок не имеет поворотов, но его линейная протяженность составляет 25 и более метров, то также нужен колодец.

Объединять в одну конструкцию детали, изготовленные из различного сырья — категорически недопустимо, поскольку отдельные части конструкции, имеющие разные показатели теплового расширения, способны деформироваться и нанести взаимный ущерб в случае перепада температур.

Преимущества пластиковых труб

Сегодня приобрели особую популярность пластиковые трубы. Их стоимость позволяет считать это решение экономически выгодным.

Преимущества пластиковых канализационных труб:

обладают высокой пропускной способностью;
характеризуются низким коэффициентом шероховатости, не зарастают отложениями известняка;
пригодны для внешней и скрытой прокладки и монтажу с минимальным уклоном;
являются экологически чистыми;
долговечны (срок их эксплуатации зависит от материала, доходит до 100 лет);
устойчивы к коррозии, абразивному износу и различным отрицательным воздействиям (высоким температурам сточных жидкостей, солям, минеральным кислотам и щелочам);
отличаются низкой шумностью потоков;
обладают хорошей устойчивостью к ударам;
обладают небольшой массой, быстро и просто монтируются.

Назначение переходников

Современные канализационные коммуникации в подавляющем большинстве случаев монтируют из полимерных труб. В зависимости от планировки канализация имеет разводку по строению, которая соединяется в общий сток и выводится наружу.

Конфигурация трубопровода имеет множество прямых участков, которые соединены между собой в сложные системы с поворотами, отводами, тройниками, крестовинами, заглушками и ревизиями.

При сборке трубопровода используют канализационные переходники из полимерных материалов. Они могут быть как съемными, так и впаянными.

Здания старой постройки оснащены канализационными трубопроводами из чугуна, реже из стали. Для ремонта, частичной замены или врезки отдельной квартиры с пластиковой канализацией требуется соединить в одну систему трубы из металлических сплавов с трубами или фитингами из полимерных материалов.

Здесь на помощь также приходят переходники, которые сделаны со специальными разными концами, и позволяют надежно соединить разнородные коммуникации. Сантехнические канализационные переходники предназначены для:

соединения прямых участков трубопровода с разным диаметром;
соединение участков трубопровода из разных материалов (диаметр может быть как одинаковым, так и отличным друг от друга);
создания необходимой конфигурации канализационного участка (повороты, обход, разводка).

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
Инертность к химическим веществам и коррозионному воздействию.
Доступная цена элементов трубопровода.

Почему пластиковые трубы лучше?

При выборе материала для обустройства канализации большинство мастеров склоняется в пользу использования труб из полимерного пластика. Подобное решение обосновано множеством положительных характеристик, присущих данному продукту нефтехимической промышленности.

Обустройство поливинилхлорид трубопроводов имеет такие преимущества:

Доступная стоимость. Она на порядок ниже, чем у металлических конструкций.
Легкий вес. Пластиковые трубопроводы не оказывают дополнительной нагрузки на стены и плиты перекрытия.
Простота сборки. Для соединения деталей не требуется использовать дорогостоящее оборудование.
Устойчивость к коррозии, грибку и плесени.
Длительный срок эксплуатации. Он составляет не менее 50 лет.
Презентабельный внешний вид. Изделия хорошо вписываются в любой интерьер.
Эластичность. Трубопроводы не ломаются при вертикальной и горизонтальной нагрузках.

Полимерные коммуникации не нуждаются в регулярном обслуживании и ремонте.

Подготовка и монтаж канализационных труб

Монтаж труб канализации своими руками выполняется по следующему алгоритму:

Первым делом необходимо сделать отметки, указывающие на расположение каждого элемента трубопровода. Для этого потребуется маркер.
Чтобы канализация была герметичной, все ее элементы должны быть тщательно подогнаны и соединены. Для достижения этой цели необходимо предварительно готовить детали к соединению, а уже потом склеивать их.
До склеивания обязательно проверяется подгонка деталей. Оптимальное состояние достигается при следующем условии: труба заходит в раструб канализационной трубы на 2/3 без проблем, а дальнейшее соединение требует небольших усилий.
Внутренняя поверхность труб должна быть гладкой, а вот соединяемые части стоит обработать до появления небольшой шероховатости, для чего используется шлифовальная шкурка.
Монтаж канализационных труб своими руками подразумевает использование специального клея. Чтобы клеить трубы, могут использоваться разные виды клея, поэтому необходимо знать, какой из них рекомендует производитель.
Непосредственно перед склейкой деталей их края обезжириваются и размягчаются, для чего хорошо подходит метиленхлорид.
Для нанесения клея используется специальный тампон, обычно идущий в комплекте с клеем. Если его нет, то можно взять обычную кисть. Сама труба намазывается толстым слоем клея, а внутренняя часть раструба – небольшим.
Когда клей нанесен на соединяемые поверхности, фитинг надевается на трубу. Сразу оставлять детали в таком виде нельзя: сначала их нужно удерживать так, чтобы нанесенные отметки находились в нескольких сантиметрах друг от друга.
Детали проворачиваются, чтобы отметки совпали. При правильном соединении небольшой ровный слой клея выйдет из раструба наружу.
После совмещения деталей их нужно подержать примерно полминуты. После этого стык нужно промазать клеем, чтобы полностью заполнить соединение. В целом, на одну такую операцию уходит не более одной минуты, поэтому сборка канализационных труб своими руками не займет много времени.

Подготовительные работы

Чтобы проложить трубопровод для отвода стоков, потребуется специальное оборудование для прокладки канала нужной конфигурации в полах, стенах и мебели.

Необходимо использовать такие инструменты и приспособления:

масляный или алмазный уровень;
перфоратор с набором буров, ударных насадок и алмазной коронкой;
рулетка;
молоток;
зубило
маркер;
силиконовая смазка.

Подготовка к монтажу канализации начинается с нанесения горизонтальной линии от входа тройника в стояк до всех потребителей воды. После этого каждые 50 см наносятся отметки, соответствующие необходимому уклону. Чтобы не ошибиться, при сборке ставятся подпорки, на которые будут уложены трубы. В стенах сверлятся отверстия, в которые устанавливаются хомуты с соответствующим трубам диаметром. В завершение осуществляется просверливание отверстий, расчистка ложа и удаление строительного мусора.

Подробности

Правила монтажа пластиковой канализации своими руками

После того, как будет подключена канализация, следует подвести водоснабжение. Для этого стоит нарисовать схему соединения элементов, и для горячего водоснабжения следует оставить технологический зазор в 1 см, потому что от нагревания пластик расширяется. После при подсчете общей длины магистрали стоит посчитать, сколько требуется крепежных и запорных элементов. Для дальнейшего добавления новых устройств рекомендовано оставлять несколько отводов с заглушками.

При планировании водопровода стоит знать, что трубы из пластика всегда серые. У них разная маркировка:

РN25 – отопительная.
РN20 – горячая вода и отопление.
РN16 – холодная и горячая.
РN10 – только для холодной воды.

Там, где температура воды меньше +600 градусов, подойдут РN10 и РN16, а если выше, то остальные, так как они армированные. Чтобы экономить время, а еще обеспечивать контроль над состояние водопроводной сети, лучше использовать открытый метод соединения. Трубы стоит установить на уровне пола, в углах помещений.

Типичный (и максимально простой вариант) вариант – последовательная водная подача на всех потребителей. чтобы выполнять ремонт, не отключая всех, нужно установить запорный вентиль перед каждым. Когда элементы закуплены, подготовлены инструменты, остается решить вопрос о монтаже пластиковой канализации своими руками. По схеме, стоит нарезать участки трубы специальными ножницами.

Конструкционные элементы закрепляют на стены клипсами. Стояки скрепляют посредством резиновой прокладки и хомута. Дополнительные элементы, такие как счетчики и вентили, имеют металлическое резьбовое соединение, а еще его герметизируют на паклю. Профессиональные мастера предпочитают применять фторопластовый уплотнительный материал. Чуть поэкспериментировав, каждый мастер сможет собственноручно подсоединить водопроводную систему, которая будет работать, словно часы.

Особенности процесса

Есть относительно новое устройство, которое смогло объединить в себе свойства полимерных и металлических труб. Чем-то оно напоминает слоеный пирог – клей, полиэтилен, алюминий, снова клей и полиэтилен. Эксплуатационные свойства отличные – при давлении в 9.8 атм они смогут выдержать температуру в +960 градусов, а при кратковременном перегревании до +1350 градусов. Такие трубы устойчивы к морозу, легко сохраняют заданные формы и их можно гнуть даже вручную. Их применяют в системе транспортировки газов, жидкостей, отопительных системах, а еще в теплом полу и системе кондиционирования. Схема подключения такая же, как и у полипропиленовых труб

Но из-за того, что они больше подвержены механическому воздействию, влиянию ультрафиолета, то укладку важно выполнят внутрь особых коробов, пола и стен. Для скрепления выпускают особые фитинги:

Компрессионные (для зажима).
Разъемные.
Пресс-фитинги (для пресс-клещей).

Для установки не нужно дорогое оборудование или особое образование. При сборке водопровода собственноручно стоит знать о том, что соединение пресс-фитингами неразъемное, а еще его можно «запаковать» внутрь стен или пола. Первые оба вида можно укладывать в особые короба, чтобы был доступ при появлении аварийной ситуации.

Установка отопительных труб

Промышленность дает возможность это сделать:

Сечение до 4 см (есть фитинги с резьбовой стыковкой).
От 4 до 30 см (фланцевой).

Рабочая инструкция аналогична соединению полипропиленовых труб.

Особенности монтажа наружной системы

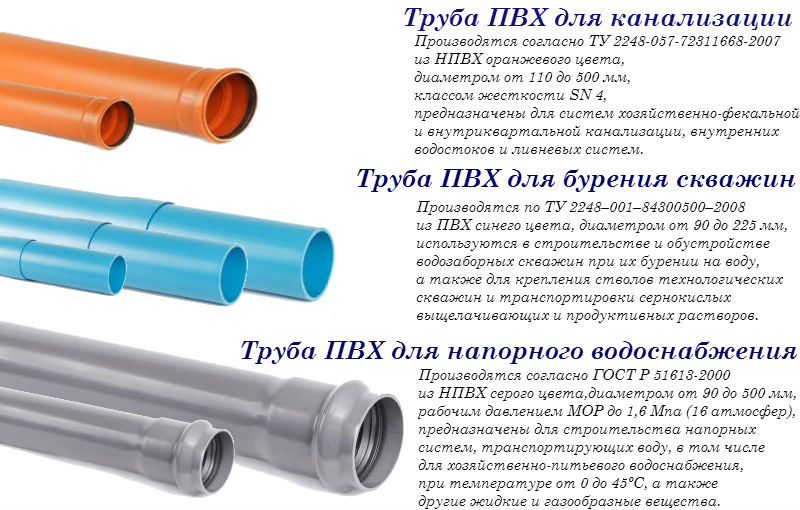

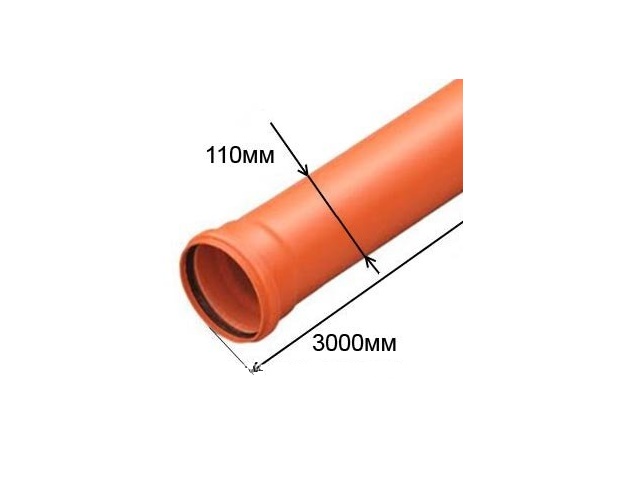

Сборка внешней системы осуществляется с применением ПВХ труб оранжевого цвета.
Окрас, в контексте такой ситуации говорит о том, что детали предназначены именно для эксплуатации за пределами помещения.

Рабочий процесс

Оптимальный уклон составляет от 10 до 20 мм для 1 метра. Как уже говорилось выше, давления в такой системе обычно нет, поэтому возникает необходимость в обустройстве «одеяла» из песка и щебня. Высота такого слоя — не более 200 мм.

Сначала насыпается песок, а поверх него — щебень. Обустроить такой слой нужно не только под, но и над конструкцией, последовательность укладки материалов крайне важна, нарушать её не стоит.

Преимущества пластиковой трубы

Пластиковые изделия имеют ряд неоспоримых преимуществ. К ним относят:

Устойчивость к коррозии. Изготавливаются из материалов, которые не вступают в реакцию с разрушающими элементами. Срок службы пластика меньше, чем у чугуна, но всё-таки достигает 50 лет.
При эксплуатации пластиковые трубы не создают особого шума, так как гладкая внутренняя поверхность обеспечивает беспрепятственное прохождение воды.
Экологичность материала обеспечивает безопасную эксплуатацию в бытовых условиях.
Низкая степень теплопрооводности. Это значительный плюс, так как проходящая по трубам горячая вода не остывает.
Пластик обладает высокой устойчивостью к перепадам температур и перепадам давления.
Обладают незначительным весом, что существенно упрощает процесс монтажа. Для того, чтобы соединить их не нужны сварочные работы. Соединяются при помощи специальных деталей. Соединения в конечном итоге получаются надёжными и герметичными.
Пластиковые изделия не нужно обслуживать в плане защиты от коррозии. Отпадает необходимость их красить. Подходят как для открытого использования, так и для закрытого.

Преимущество пластиковых канализационных труб

Плюсом пластиковых канализационных труб будет их небольшой удельный вес, который позволяет спокойно работать с трубами своими руками, не привлекая дополнительной спецтехники. Пластиковые трубы имеют гладкую внутреннюю поверхность, что практически исключает вариант их засорения.

И еще одно достоинство данного материала – низкая цена. Что делает их вне конкуренции с трубами, изготовленными из других материалов.

Вопреки всем вышеперечисленным преимуществам, монтажу труб канализации в доме следует уделять большое внимание, поскольку неверное монтирование их в канализационную сеть (КС) может свести все преимущества таких труб на ноль. Так, при неправильной установке трубы или изгиба, в некоторых местах могут появляться засорения, которые парализуют работу всей канализационной сети

Это часто происходит в домах частного типа, реже – в городских многоквартирных домах. Так как в последних устанавливаются трубы большего диаметра, чем в частном доме, это позволяет допустить незначительные погрешности.

Система внутренней канализации из ПП труб

Трубы из полипропилена и аналогичные фасонные фитинги могут применяться при укладке хозяйственно-бытовых канализационных систем, максимальная температура стоков в которых не превышает 80 градусов (возможно кратковременное, не более 1 мин, повышение температуры до 90 0 ).

ПП трубы, в отличие от других пластиковых изделий, подлежат к использованию в системах отвода химически агрессивных веществ, показатель pH (щелочность) которых варьируется в диапазоне 2-12, однако перед укладкой канализации необходимо выполнить проверку устойчивости материала, поместив его на сутки в рабочую среду.

Производство и применение ПП труб регламентируется нормативами СНиП №2.04.01 и СП № 40.107. Используемые изделия должны иметь соответствующие сертификаты и акты на соответствие санитарным требованиям.

Полипропиленовые трубы для канализации имеют следующие эксплуатационные преимущества:

невосприимчивость к коррозии, стойкость к большинству химически агрессивных жидкостей;
идеально гладкая внутренняя поверхность, не подвергающаяся зарастанию и сохраняющая первоначальное проходное сечение и гидравлические характеристики на протяжении всего срока эксплуатации;
минимальный вес, облегчающий хранение и транспортировку, а также монтаж канализационных коммуникаций;
простое соединение посредством раструбов, на которых предусмотрены уплотнительные кольца, обеспечивающие герметичность стыковки;
верхняя температурная граница ПП труб составляет 95 градусов, что превосходит возможности пластиковых аналогов – трубы полиэтиленовые канализационные выдерживают не более 65 0 ;
наличие обширного сортамента фасонных изделий – уголков, крестовин и переходников, что позволяет выполнить монтаж канализации любой конфигурации.

Срок службы внутренней канализации из ПП труб, при соблюдении режима эксплуатации, превышает 50 лет.

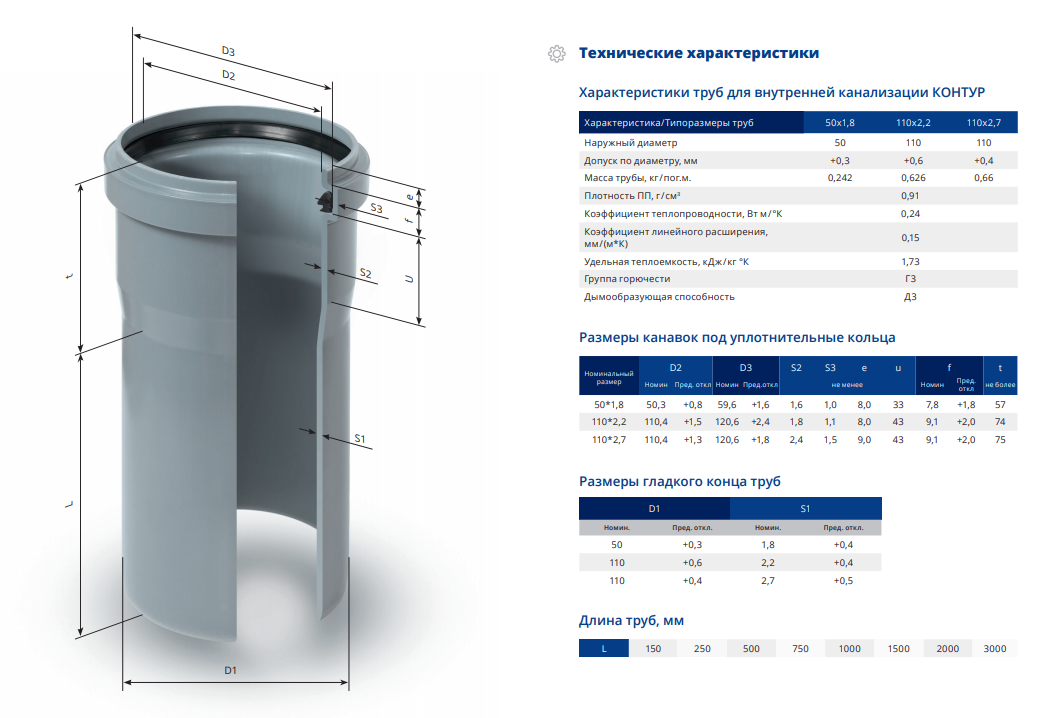

Типоразмеры и технические характеристики

Полипропиленовые канализационные трубы производятся согласно ГОСТ №26996, в котором указаны требования к материалам и итоговым характеристикам изделий.

ПП трубы поставляются на рынок в диаметре 200, 160, 130 110, 80, 50, 40 и 32 мм – изделия диаметром 110 мм и более применяются для монтажа стояков и наружной канализации, 80 и 50 мм – для разводки канализации внутри дома. Длина изделий может составлять 3, 2, 1, 0.75 и 0.5 метров. ПП изделия не имеют эластичности и не гнуться, что не позволяет реализовывать их в бухта длиной 50-100 м, как выпускается труба полиэтиленовая канализационная.

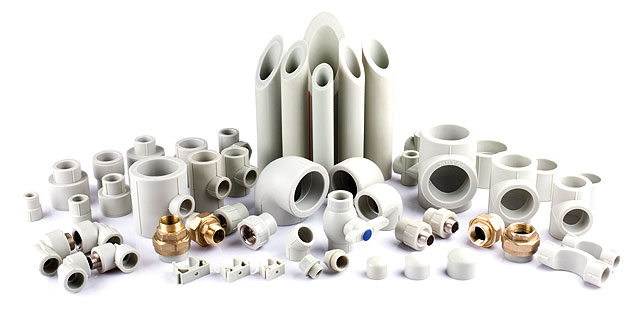

Полипропиленовые трубы и фасонные элементы

Рассмотрим технические характеристики ПП труб (в скобках для сравнения указаны аналогичные параметры полиэтиленовых изделий):

максимальная температура, приводящая к деформациям +150 0 (ПЭ: +132 0 );
плотность материала – 0.9 (ПЭ – 0.95) г/см 3 ;
устойчивость к нагрузкам на разрыв – 35 (ПЭ – 29( Н/мм 2 );
предел текучести – 25 (ПЭ – 18.1) Н/мм 2 ;
коэффициент линейного расширения – 0.15 (ПЭ – 0.19) мм/м;
номинальная теплоемкость (при температуре +20 0 ) – 2 (ПЭ – 1.9) кДж/кгс ;
номинальная теплопроводность (+20 0 ) – 0.24 (ПЭ – 0.36) Вт/мс.

Диаметры используемых для обустройства канализационной системы труб указаны в ГОСТ №21.604.82 “Водоснабжения и канализация”. Согласно данному нормативу, для укладки сточных коммуникаций необходимо использовать изделия следующих размеров:

унитаз – 100 мм (внутренний диаметр);
ванна либо душевая кабина – 50 мм;
мойка на кухне – 50 мм;
раковина в ванной комнате – 40 мм;
комбинированный слив в ванной – 60 мм;
бытовое оборудование (стиральная и посудомоечная машина) – 25 мм;
разводка – 50 мм;
основной стояк – 110 мм.

Выбор материалов для канализации

Планируя прокладку новых коммуникаций для отвода стоков, необходимо уделить особое внимание выбору качественного материала, приспособлений и комплектующих деталей. Рекомендуется приобретать товар у проверенного поставщика, имеющего сертификат на свою продукцию

Лучше покупать изделия, выпущенные одним производителем. Это позволит избежать трудностей при подгонке и соединении деталей.

Основой для проведения расчетов является схема, на которой отображаются такие данные:

стояк;
ревизионный люк;
тройник;
горизонтальные прогоны;
углы;
гидрозатворы (сифоны);
переходник;
отводы;
потребители воды.

Материал желательно приобретать на 10-15% больше от расчетного. В любой работе возможен брак и ошибки. Кроме пластиковых изделий, необходимо купить смазку на основе силикона. Она лучше всего подходит для соединения фрагментов магистрали и обеспечения ее герметичности.

Как ухаживать за полипропиленовыми трубами

В плане ухода за системами отведения из ПП также есть свои тонкости. Как и прочие изделия, пластиковые элементы нуждаются в очистке и профилактике, чтобы это неприятное явление случалось как можно реже.

Чтобы прочистить трубу в основном применяются средства, в основе которых щелочи и кислоты (порошок или гель). Если в сливе уже есть вода, то лучше всего воспользоваться гелем, который без особых сложностей проникнет к месту засора. Гели зачастую изготавливаются на основе кислот, поэтому с их помощью можно с лёгкостью расправиться с засором в мойке или ванной (то есть там, где чаще всего застревают волосы или мыльные отложения).

Образовавшийся засор удаляется и альтернативным способом – используя специальный сантехнический трос. Но здесь нужно быть внимательным с инструментом – на его конце должна быть пружинистая насадка, да и рабочее сечение трубы также играет роль. Бывают также тросы с металлической щёткой на конце, которая ещё быстрее справится с засором, но царапает внутреннюю поверхность изделия. А отложениям свойственно быстрее накапливаться на шероховатых стенках используемых труб.

Некоторое время назад широко применялись чугунные и металлические изделия. Нынешняя промышленность предлагает более актуальный продукт – изделия из полипропилена, которые имеют массу достоинств. Из них собираются как внешние, так и внутренние трубопроводы. Единственное, нужно правильно их выбрать и осуществить качественный монтаж, соблюдая все тонкости.

Монтаж пластиковых канализационных труб предполагает следовать определенным правилам. Перед сборкой трубопровода необходимо убедиться, что отрезанный край трубы имеет фаску и в раструбе есть уплотнительное кольцо.

Очистить от загрязнения уплотнительное кольцо, внутреннюю часть раструба и конец трубы со снятой фаской.

Нанести смазку на гладкий конец трубы или фасонной части (паста на силиконовой основе способствует более длительному сохранению механических свойств резинового уплотнения и облегчает разборку при демонтаже).

Монтаж пластиковых канализационных труб

Гладкий край трубы или фасонной детали помещается в раструб до упора и помечается место контакта гладкого края трубы и раструба. Затем гладкий край трубы необходимо выдвинуть из раструба на 10 мм и так оставить для фиксации.

Зазор 10 мм необходим для компенсации изменения длины трубы, возникающей в результате температурных удлинений. Это позволит избежать возникновения внутренних напряжений в системе и, как следствие, деформации труб.

Раструбы труб и фасонных частей, кроме двухраструбных муфт, должны быть правлены против движения воды.

В период монтажа открытые концы трубопроводов и водосточные воронки необходимо временно закрывать заглушками.

Монтаж пластиковых канализационных труб – Крепление канализационных труб

Трубопровод может быть заложен в бетонную стяжку без всякой изоляции. Тем не менее, лучше накрыть его перед заливкой толстой бумагой или картоном, либо заключить в гофрированную трубу, что обеспечит возможность расширения трубы. Перед заливкой стяжки на трубопроводе должно быть произведено гидравлическое испытание и устранены течи.

При гидравлическом испытании трубопровод должен работать всем своим сечением, для этого его выпускной конец закрывают заглушками. На трубопроводах с ревизиями (прочистками) крышка ревизии должна быть выведена на уровень верха стяжки.

Полипропиленовые трубы имеют технические характеристики, делающие их использование в канализационных системах более предпочтительным, чем применение труб из чугуна и остальных полимерных материалов – полиэтилена (ПЭ) и поливинилхлорида (ПВХ).

Полипропиленовые канализационные трубы

В данной статье рассмотрены трубы полипропиленовые канализационные. Вы узнаете, какие разновидности труб существуют, где они могут применяться, какими преимуществами и недостатками обладают. Также будут даны рекомендации по монтажу внутренней и наружной канализации.

Особенности монтажа. Крепление труб канализации

Монтаж начинается с подбора трубопровода и арматуры. Крепления пластиковых труб канализации, а также крепления чугунных канализационных труб должны выдерживать рабочее и повышенное давление согласно СНиП 2.04.01-85, пункт 10.1.

Правильное крепление канализационных труб обеспечивает исправную работу системы, поэтому перед выполнением монтажных работ стоит ознакомиться с действующими нормативами СНиП 2.04.01-85, в частности разделом 17, а также приведенными расчётами в пункте 18. Следует отметить, что в зависимости от сложности проекта и его особенностей используются различные виды кронштейнов для крепления канализационных труб. Для надежной фиксации в процессе установки внутренней канализационной системы наиболее часто используются крепежные хомуты, выполняющие сразу несколько функций:

Не допускают деформации конструкции под нагрузкой;
Компенсируют вытяжку пластикового трубопровода под влиянием температуры;
Поглощают шум;
Регулируют удаленность трубы от стены или, если осуществляется крепление канализационных труб к потолку, высоту их пролегания.

Перед непосредственным проведением монтажных работ рекомендовано прорисовать детальную схему коммуникации, а также сделать точную разметку. Это упростит всю работу и позволит определить особенности конструкции.

Прокладывая отводную систему, следует определить расстояние крепления канализационных труб, которое зависит от их диаметра и типа водостока. В бытовых условиях зачастую достаточно установки фиксатора на участках не реже 2 метров, а также на расстоянии до 15-ти сантиметров на изгибах или соединительных участках, где происходит крепление канализационных труб между собой. Данные нормативы приведены в СНиП 2.04.01-85, п. 17.2.

Для надлежащей работы коммуникации следует размещать её прямолинейные участки под углом. Величина уклона напрямую зависит от диаметра трубы. Минимальный уклон не должен быть меньше 0.002, т.е. 2 см на каждый метр (согласно СНиП 2.04.01-85, подпункты 11 раздела 9). Выбор меньшего коэффициента чреват застоем потока, а больший уклон будет провоцировать чрезмерно быстрый слив воды, при котором грязь просто не будет успевать смываться.

Таким образом, монтаж внутренней канализационной системы делится на следующие этапы:

Выбор материала труб и типа их монтажа;
Расчет необходимого уклона;
Определение шага крепления;
Подбор подходящих крепежных хомутов;
Подготовка схемы коммуникации и нанесение соответствующей разметки.

На этом предварительный этап можно считать завершенным. Далее стоит перейти к более детальному изучению вопроса подбора крепежа, поскольку он является ключевым в достижении правильной работы всей системы.

Свойства труб из поливинилхлорида

ПВХ – это полимер, для изделий из которого характерно постепенное размягчение при высокой температуре транспортируемой среды. При работе канализации такой фактор не встречается, что позволяет применять трубы из поливинилхлорида для создания систем отведения стоков.

Непластифицированный (жесткий) ПВХ имеет меньшее количество добавок и больший объем полимера. За счет этого изделия из него выдерживают внутреннее давление до 25 бар. Для эластичных элементов этот показатель составляет 10-16 бар.

ПВХ трубы диаметром 160 мм выпускаются следующего цвета:

Серого – из них создают канализацию внутри помещений.
Черного – такие изделия отличаются универсальностью применения. Единственное ограничение эксплуатации – нельзя устанавливать в местах, где пластик будет подвержен прямому воздействию солнечных лучей.
Зеленые трубы используют для создания систем дренажа.
Рыжий цвет – из таких изделий собирают сети наружной канализации.

Оранжевые элементы производят из материалов с повышенной прочностью. Эти трубы обладают толщиной, вдвое большей, чем показатель серых изделий. Часто их применяют для устройства напорных систем отведения стоков. Изделия диаметром 160 мм легко поддаются механической обработке.

Для чего нужна фиксация канализационных труб

Правильная и надежная работа канализационной системы зависит от многих аспектов: правильного выбора и надлежащего качества материалов, безошибочно выполненного монтажа и фиксации трубопровода.

С одной стороны, надежное закрепление канализационного трубопровода к стене помогает облегчить монтаж системы, а с другой, надежно фиксирует трубы и исключает провисание и излишнюю подвижность трубы под влиянием движения стоков

Это особенно важно в местах стыков. Если труба будет ненадежно закреплена, соединения быстро расшатываются и, со временем, теряют герметичность

Запах от нечистот, а также жидкие отходы проникают наружу и серьезно отравляют жизнь людей, находящихся в помещении, где протекает канализационная труба.

Последовательность сборки канализации

Схема монтажа

При подготовке к работе делается схема, проводятся расчеты и изготавливаются отверстия в стенах.

После этого выполняются такие действия:

На стены и пол наносится разметка. Указываются места прохождения труб, углов, тройников и хомутов.
Проводится монтаж канализационных стояков пластиковыми трубами. Сначала в пол вмуровывается тройник. В него вставляется вертикальная секция, на которую устанавливается ревизионное окно. Поверх него вставляется еще один вертикальный отрезок стояка.
К тройнику крепится отвод 100/50. Выводится труба до унитаза. Устанавливается тройник для этого прибора.
Выполняется монтаж пластиковых канализационных труб, согласно схемы. Прогоны закрепляются в хомутах.
Присоединяются все сантехнические приборы. В резервные отводы вставляются заглушки.
Проверяется герметичность канализации. Для этого по ней нужно пропустить значительный объем воды. Если протечек нет, то трубы заливаются бетоном или закрываются отделочным материалом.

Следуя этим довольно простым рекомендациям, можно провести монтаж канализационных труб ПВХ своими руками, собрав надежную и долговечную систему.

Начало работ

Стоит знать обо всех хитростях и правилах, чтобы получилась функционирующую конструкция

Домашнему мастеру будет полезно узнать про рабочие этапы, а также на что обращать внимание

Внутренняя канализация позволяет выводить все стоковые воды за границы квартиры/дома, а наружная будет отправлять их к месту очистки или сбора. Промышленность выпускает разные виды канализационных пластиковых труб:

Наружные – непластифицированный поливинилхлорид.
Внутренняя канализационная система – полипропилен.
Внешняя канализация, стояки – поливинилхлорид.

Более того, знания нюансов по монтажу системы канализации, следует руководствоваться рекомендациями, которые описаны в СНиПе 2.04.01-85, что позволяет избегать грубых ошибок. Когда конструкция собрана, ее стоит обязательно проверить при максимальной нагрузке, а еще единовременно осмотреть стыки. Монтаж канализации внутри частного дома или квартиры начинается со внутренней системы, и порядок проведения работ одинаковый:

Дом со множеством этажей – составление схемы, аналогичной старой (только если вы не задумали перепланировку).
Коттедж – определить, где будет расположена сантехника, а после составление плана. Обязательно учтите фановый вывод, т.к. он уменьшает давление и устраняет неприятные ароматы. Несколько стояков соединяют все горизонтали вместе с отводом фанового типа.

Когда новая разводка канализации готова, стоит подсчитать длина и диаметр нужных труб, число соединительных/крепежных/переходных элементов и манжет. Для каждого из устройств необходим сифон, который не дает возможность проникать вовнутрь помещения неприятного аромата. Чтобы фекальные воды не попадали в систему канализации, унитаз стоит поставить первым к стояку. Обязательно нужно поставить ревизионный люк, для очистки или проверки. По схеме нужно проконсультироваться у мастера. Длину канализационных труб стоит планировать, где будет выполнена закупка комплектующих элементов, а еще стоит выяснить номенклатуру.

Как правильно монтировать пластиковую канализационную трубу диаметром 160 мм
