Расчет угла наклона крыши

Рекомендации при строительстве крыш с малым уклоном

При устройстве подобных конструкций уделите должное внимание водостоку. В случае организации внутренней системы сбора воды предусматривается создание уклона крыши по направлению к приемным воронкам

Если используется наружный водосбор, то уклон направляется к желобам.

Крышу, угол наклона которой не превышает 10 градусов, согласно рекомендациям специалистов, следует выполнять при помощи мембранного покрытия. Это даст возможность создания надежной защиты от проникновения воды.

При выборе битумной черепицы и величине уклона меньше 6 градусов, гидроизоляция сооружается из полимерных материалов.

Расчет угла наклона односкатной кровли

Для того, чтобы рассчитать параметры кровли, правильнее всего обратиться к СНиП, где имеются все необходимые данные, методики и формулы расчета. К удивлению, специализированного расчета угла наклона односкатной кровли не имеется. Указывается только, что допускается угол от 2° до 60°, после чего рассматриваются детали и размеры конструкций. Поэтому основным источником информации становятся инструкции к различным кровельным покрытиям, в которых указываются оптимальные параметры укладки, и в том числе – диапазон углов наклона.

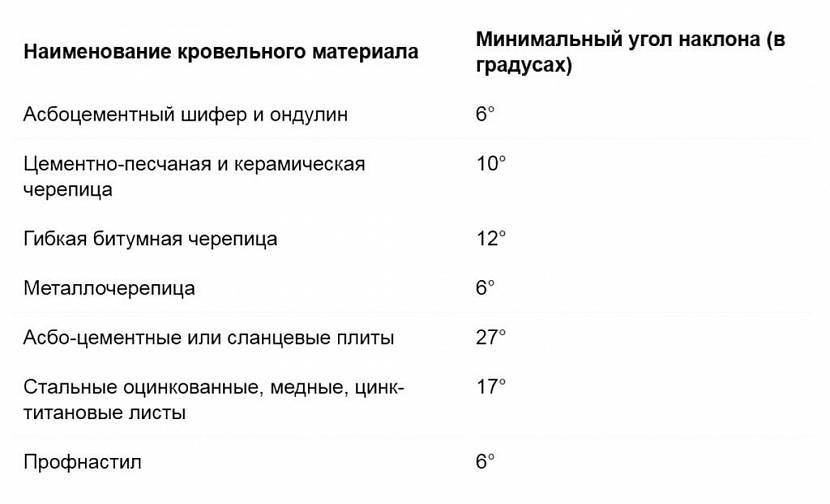

Минимальный угол уклона кровлиИсточник kak-sdelat-kryshu.ru

Нередко производители рекомендуют значения, отличные от требований ГОСТ, что объясняется развитием технологий и постоянными изменениями в технологии изготовления и химическом составе материалов

Практика вносит свои коррективы в рекомендуемые показатели, на которые следует обратить внимание

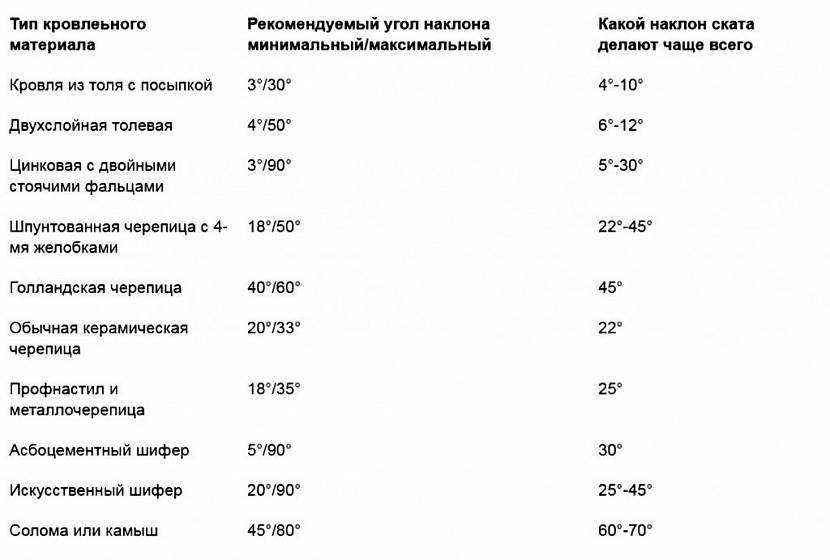

Рекомендованный угол уклонаИсточник kak-sdelat-kryshu.ru

Приступая к расчету кровли, следует прежде всего определиться со среднегодовым количеством снега в зимний период. Проще всего это выяснить по таблицам СНиП или из других источников:

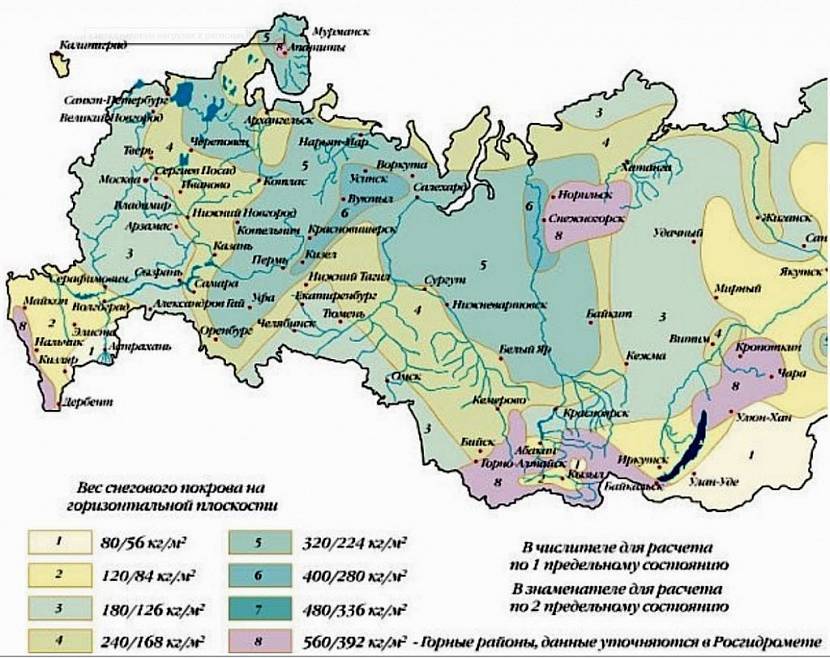

Вес снегового покрова на горизонтальной плоскостиИсточник kak-sdelat-kryshu.ru

Необходимо учитывать, что минимальный угол наклона односкатной крыши наиболее экономичен с точки зрения расхода материалов и, соответственно, денег. При этом, возможность соскальзывания снега практически исчезает, он накапливается на крыше и создает значительную нагрузку на конструкции здания.

Чем выше угол наклона, тем больше потребуется кровельного материала. При этом, резко возрастает ветровая нагрузка, особенно опасная при фронтальном направлении на высокую сторону дома. Преобладающие ветра в разных регионах также можно изучить в таблицах СНиП:


Карта ветровых нагрузок в РФИсточник kak-sdelat-kryshu.ru

Немаловажный фактор – расположение дома. Если он находится в низине, прикрытый от ветра складками рельефа или другими зданиями, стоящими неподалеку, ветровые нагрузки существенно уменьшаются. И наоборот, если дом расположен на возвышении и открыт для воздействия ветра, нагрузки будут максимальными.

Это потребует выбрать минимальный наклон односкатной крыши, иначе риск ее потери становится слишком высоким. Рекомендуется учитывать все требования по ветровым нагрузкам при выборе, поскольку, в отличие от снеговых, они существуют в течение всего года и способны оказывать воздействие как в летний, так и в зимний период.

Окончательный выбор угла наклона производится исходя из сопоставления свойств кровельного покрытия и величины нагрузок. Не рекомендуется выбирать предельные значения, поскольку они создают слишком много рискованных ситуаций при появлении внешних воздействий экстремального характера. В любом регионе время от времени случаются обильные снегопады, образующие мокрые и очень тяжелые сугробы. Не исключение и ветра ураганной силы, которые случаются не часто, но последствия от них достаточно серьезные.

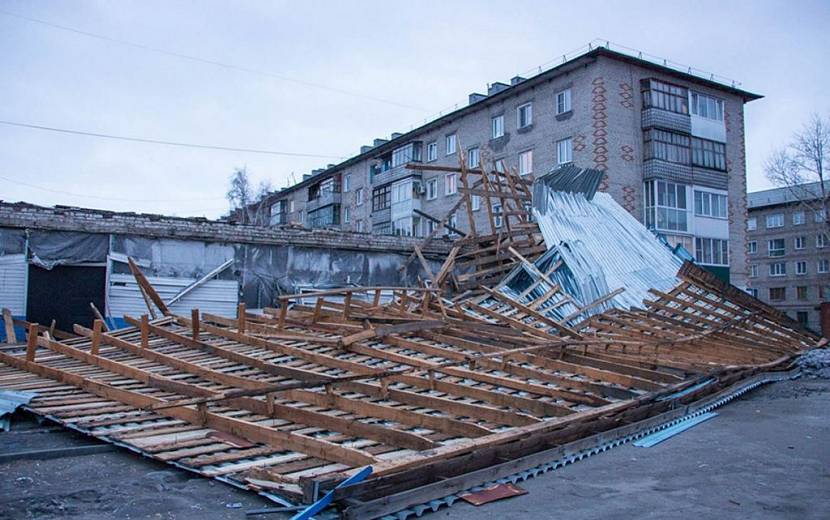

Последствия ветраИсточник izvestiy-kamen.ru

В видео можно увидеть строительство односкатной крыши:

Заключение

В заключение необходимо напомнить, что любой инженерный расчет – сложная задача, которая не должна выполняться неподготовленными людьми, в особенности, если речь идет о жилых или хозяйственных постройках. Вероятность появления ошибок почти стопроцентная, а следствием от них могут стать разрушения, потери имущества и травмы для людей. Поэтому выбор параметров кровли следует поручать опытным и грамотным специалистам, которые смогут принять оптимальные решения и исключат возможность появления ошибок.

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

  1. Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
  2. Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
  3. При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
  4. Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
  5. Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

  1. Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
  2. Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
  3. Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
  4. После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
  5. В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

Расчет стропильной системы

Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.

В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

Расчет длины стропильных ног

Стропильная система односкатной крыши ‒ Подбор сечения

Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:

  1. Прочности.
  2. Жесткости.

Зависимость конструкции от величины пролета

Расчет кровли, при строительстве частного дома

При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:

  1. Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
  2. Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
  3. Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.

Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.

Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.

Подбор шага для стропильных ног

Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:

Таблица сечения стропил

  1. Нагрузка на покрытие и пролет;
  2. Тип теплоизолятора;
  3. Наличие мансардных окон.

В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):

  • Экструдированный пенополистирол и пенопласт – 0,6 метров;
  • минеральная вата – 0,58 метров;
  • пенополиуретан – шаг от утеплителя не зависит.

При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.

Стропильная система односкатной крыши своими руками ‒ Угол наклона

Угол наклона ската

В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов

Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены

  1. Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
  2. Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
  3. Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
  4. Оцинкованная кровельная сталь. Допустимый – от 14°.
  5. Шифер. Допустимый – 6-27°.

Виды кровли и их влияние на уклон

В строительстве выделяют  следующие виды кровли:

  • Рулонная на основе рубероида;;
  • Мастичная – на основе мастик;
  • Листовая

Если строящееся здание очень высокое или находится в местности, где большую часть года светит солнце, то кровельный материал нужно выбирать на битумной основе из группы кровельных или штучных.  В последнее время  некоторые крыши покрывают  зеленым дерновым покрытием. Такое покрытие  полностью защищает крышу от перегрева. Зеленая кровля также  придает  зданию   эстетически привлекательный внешний вид. Ну, это все для плоских крыш.

Кровельный материал должен придавать дополнительное ускорение  потоку воды. Этого эффекта можно достичь, покрывая крышу гладкой кровлей.

Также угол кровли влияет и на  выбор стропильной системы крыши. Ведь  чем круче крыша, тем мощнее должен быть каркас крыши. Только тогда риск срыва крыши ветром буде минимальным.

А  увеличение мощности стропильной системы также приводит к удорожанию строительных работ.

Для использования того или иного материала существуют минимальные границы значения уклона кровли. Созданы специальные СНИП уклон кровли.  Если нарушить данные нормы,  покрытие крыши может быть неэффективным.

  • Кровля из профнастила. Минимальный размер уклона – 12градусов. При склоне в более чем 15 градусов профлисты укладывают друг на друга с нахлестом в 20 см. Чем меньше градус – тем больше нахлест (до размера двух волн). Обрешетка под профлист также должна быть особенной.  Чем круче крыша, тем шире шаг обрешетки. При  покрытии крыши с минимальным уклоном обрешетка может быть почти сплошной.
  • Кровля из металлочерепицы – 15 градусов.  Нижний слой выполняют из рулонного материала.
  • Рулонные материалы для кровли на основе битумов  Крыши для  данного покрытия могут быть почти плоскими (уклон от двух градусов). Уменьшает угол уклона количество слоев покрытия. Чем больше слоев, тем меньше угол наклона. В местах, где будут устанавливаться водосточные воронки укладывается водоизоляционный ковер и, как правило, в два слоя. Если кровля с уклоном до 10 градусов, то при настилании крыши рулонными материалами водоизоляционный ковер должен содержать еще и  слой  гравия или каменной крошки. Толщина слоя должна быть из гравия – 1 см, из крошки – 0.5 см. Существует погрешность, на которую допустимо отклонение при укрытии крыши рулонными кровельными материалами. Такая погрешность составляет 2 %..
    • Ондулин. Укладывается на крыши с углом уклона в 11 градусов. Здесь также  особые  требования должны применяться к обрешетке. Она должна быть сплошной.
    • Асбестоцементные листы (шифер), керамическая черепица.  Кровля должна обеспечивать уклон не менее 22 градусов. Чем меньше уклон у крыши, покрытой шифером, тем больше нагрузка на само здание и стропильную конструкцию крыши. Обрешетка крыши должна быть выполнена с шагом не более 75 см. Погрешность уклона кровли может составлять 5 %. Если уклон кровли  до 20%, то  между стыками листов обязательно  должно быть применение герметизирующих составов.

Градус угла зависит от местоположения

В регионах, где часто появляются мощные порывы ветра, необходимо угол наклона сделать минимальным. Но делать крышу совсем без уклона не следует. Возводить ровные крыши рекомендуется в тех местах, в которых преобладает солнце, а вероятность выпадения осадков минимальна. Если угол крыши большой, то сопротивление порывам ветра будет намного выше, чем при минимальном. Но при незначительном уклоне появляется угроза срыва покрытия ветром. Исходя из этих факторов, рекомендуется выбрать:

  • если небольшая ветреная погода – 35-40 градусов;
  • еслисильныйветер – 15-25градусов.

В регионах, где дожди идут достаточно часто, угол наклона должен быть увеличен, и составлять 60 градусов. Этот позволит уменьшить нагрузку от снега и обилия воды после продолжительных осадков.

Наклон необходимо рассчитывать, исходя из такого диапазона, как 9-60 градусов. Проводя расчеты, специалисты чаще всего делают выбор между 20 и 45 градусами. Данный угол крыши наиболее приемлем, потому что именно в этом диапазоне возможно использование любого материала. Это самый оптимальный вариант для металлочерепицы, профнастила и др. Конечно, у материалов есть свои особенности, но это учитывается при просчете.

Какие силы воздействуют на стропилы и кровельное покрытие?

Перед тем, как приступать к расчету наклона кровли, необходимо понять степень воздействия на кровельное покрытие. Нагрузки бывают двух видов — динамичные и постоянные.

К постоянным нагрузкам относятся те, которые будут воздействовать на кровельное покрытие всегда, вне зависимости от времени года. Сюда относится дымоход, антенна, сам вес кровли и т.д.

Что касается динамичных нагрузок, то это непостоянные величины, т.е. вес, который воздействует на кровлю время от времени. Такое воздействие может оказывать вес человека, который периодически посещает кровлю для проведения каких-либо работ, вес снежных масс и града, воздействие ветра и т.д.

Нагрузка от снежной массы

Если наклон крыши будет составлять 30, то сила воздействия снега будет составлять 50 килограмм на каждый квадратный метр. Если увеличить угол односкатной крыши до 45, то вероятнее всего снег не будет задерживаться на кровле.

Именно поэтому, данное значение следует выбирать, исходя из региона проживания, т.е. ориентируясь на количество выпадаемых осадков.

При этом, если вы хотите, чтобы снег сходил с кровельного покрытия самостоятельно (хотя бы какая-то его часть), то минимальное значение наклона должен составлять 10. Максимальное значение — это 60.

Как бы то ни было, владельцы домов с односкатными крышами каждый год осуществляют самостоятельную уборку кровли от снега, чтобы снизить нагрузку на крышу.

Нагрузка от снега

Нагрузки от ветра

Конструкция односкатной крыши такова, что делают ее всегда низкой частью к подветренной стороне, чтобы снизить нагрузку от ветра.

Нагрузка от ветра

Нагрузки комбинированного типа

Многие люди игнорируют данное обстоятельство, что нередко приводит к неприятным ситуациям. Такой тип нагрузки представляет собой максимальное воздействие, которое оказывается на кровельное покрытие в какой-либо момент.

ВАЖНО!
Необходимо предусмотреть ту критическую нагрузку, состоящую из постоянных и динамических воздействий, которую сможет выдержать крыши.

Представим себе ситуацию, когда на улице снежная буря, т.е. на крышу воздействует одновременно и сильный ветер, и снежная масса

К тому же, человек вынужден лезть на крышу, чтобы поправить антенну или он должен забрать ящик с инструментами, не важно

Получается, что в дополнение к снегу и ветру прибавляется и вес человеческого тела. Если не учесть данный факт, то кровля может не выдержать.

Комбинированная нагрузка

Причины, влияющие на угол наклона

Крыши бывают самой разнообразной и замысловатой формы и, соответственно, иметь несколько скатов. Учитывая количество скатов, производится расчет угла наклона.

Угол наклона может быть легко рассчитан, если использовать строительный калькулятор или обычный треугольник. Если крыша односкатная, а уклон не более 9-20 градусов, то необходимо будет учитывать следующие факторы:

  1. Материал покрытия.
  2. Функциональное назначение строения.
  3. Климат расположения постройки.

Если планируется с двумя скатами и более, то нужно принимать в расчет не только факторы, расположенные выше, но и будущее местоположение строения. Не стоит забывать и о чердаке; если на нем хранятся старые вещи, то нет смысла делать его большим. А если он станет местом проживания, то необходимо учитывать высоту потолков.

Диаграмма распределения крыш по крутизне ската

Крыши по углу наклона ската можно условно разделит на плоские (уклон до 5°), с малым уклоном (от 6 до 30°) и крутоуклонные, соответственно, с углом ската более 30°.

У каждого из типов крыш есть свои достоинства и недостатки. Например, плоские крыши имеют минимальную площадь, но потребуют особых мер гидроизоляции. На крутых крышах не задерживаются снежные массы, однако они больше подвержены ветровой нагрузке из-за своей «парусности». Так и кровельный материал – в силу собственных технологических или эксплуатационных особенностей имеет определенные ограничения на применения с разными уклонами скатов.

Обратимся к уже рассматриваемому ранее рисунку (схема .). Черными кружками с дугообразными стрелками и синими цифрами обозначены области применения различных кровельных покрытий (острие стрелки указывает на минимально допустимое значение крутизны ската):

. – это дранка, щепа, натуральный гонт. В этой же области лежит и применение до сих пор используемых в южных краях камышовых кровель.

. – натуральное штучное черепичное покрытие, битумно-полимерные плитки, сланцевые плитки.

. – рулонные материалы на битумной основе, не менее четырёх слоев, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики.

. – аналогично пункту 3, но для надёжности кровли достаточно трех слоев рулонного материала.

. – аналогичные вышеописанным рулонные материалы (не менее трех слоев), но без наружной защитной гравийной посыпки.

. – рулонные кровельные материалы, наклеиваемые на горячую мастику не менее, чем в два слоя. Металлочерепица, профнастил.

. – волнистые асбестоцементные листы (шифер) унифицированного профиля.

. – черепичное глиняное покрытие

9 – асбестоцементные листы усиленного профиля.

10 – кровельная листовая сталь с развальцовкой соединений.

11 – шиферное покрытие обычного профиля.

Таким образом, если есть желание покрыть крышу кровельным материалом определенного типа, угол уклона ската должен планироваться в указанных рамках.

Зависимость высоты конька от угла наклона крыши

Для тех читателей, которые хорошо помнят курс тригонометрии средней школы, этот раздел может показаться неинтересным. Они могут сразу его пропустить и перейти дальше. А вот подзабывшим это нужно освежить знания о взаимозависимости углов и сторон в прямоугольном треугольнике.

Для чего это надо? В рассматриваемом случае возведения крыши всегда в расчетах отталкиваются от прямоугольного треугольника. Два его катета – это длина проекции ската на горизонтальную плоскость (длина пролета, половины пролета и т.п. – в зависимости от типа крыши) и высота ската в высшей точке (на коньке или при переходе на верхние стропила – при расчете нижних стропил мансардной крыши). Понятно, что постоянная величина здесь одна – это длина пролета. А вот высоту можно изменять, варьируя угол наклона крыши.

В таблице приведены две основные зависимости, выраженные через тангенс и синус угла наклона ската. Существуют и иные зависимости (через косинус или котангенс) но в данном случае нам достаточно этих двух тригонометрических функций.

Графическая схемаОсновные тригонометрические соотношения
Н – высота конька
. – длина ската крыши
L – половина длины пролета (при симметричной двускатной крыше) или длина пролета (при односкатной крыше)
. – угол ската крыши
tg α = H / LН = L × tg α
sin α = H / SS = H / sin α

Зная эти тригонометрические тождества, можно решить практически все задачи по предварительному проектированию стропильной конструкции.

Варианты конструкции

Односкатная крыша представляет собой одну половинку от наиболее распространенного варианта конструкции – двускатной кровли. С точки зрения конструкции это намного проще, так как требуется лишь увеличить высоту одной стены и уменьшить размер противоположной.


Упрощается строительство стропильной системы, поскольку вся крыша представляет собой единую плоскость без ребер или ложбинИсточник yandex.ru

Существует два варианта конструкции:

  • Вентилируемые. Отличаются наличием вентиляционного зазора между кровельным покрытием и стропильной системой.
  • Невентилируемые. Уложены на опорную конструкцию плотно, без воздушного зазора.

Принципиальным различием между ними является область использования – вентилируемые кровли нужны только на жилых домах.


Вспомогательные помещения в подобных элементах не нуждаютсяИсточник kak-sdelat-kryshu.ru

Причина этого в том, что воздух жилых помещениях содержит большое количество водяного пара. Он конденсируется на холодных поверхностях и впитывается в материалы, разрушая их. Страдают деревянные и металлические элементы конструкции, что рано или поздно приводит к необходимости ремонтировать или полностью переделывать крышу. С точки зрения конструкции разница состоит только в наличии слоя контробрешетки между кровлей и стропильной системой, которая и создает вентиляционный зазор.
