Дворовая магистраль проведение водопровода от скважины
инструменты и материалы
Для проведения водопровода на участке можно использовать разные виды труб:
- Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.
❝Диаметр трубопровода от скважины должен составлять 32 мм❞
Инструменты для проведения трубопровода:
- Для монтажа стального или медного водопровода:
разводной, газовый и гаечные ключи;
последовательность прокладки и утепления водопровода
Трубопровод можно проложить двумя способами:
В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод. Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.
❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞

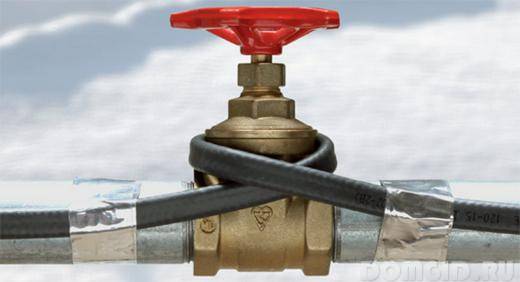

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.
Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.
❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞

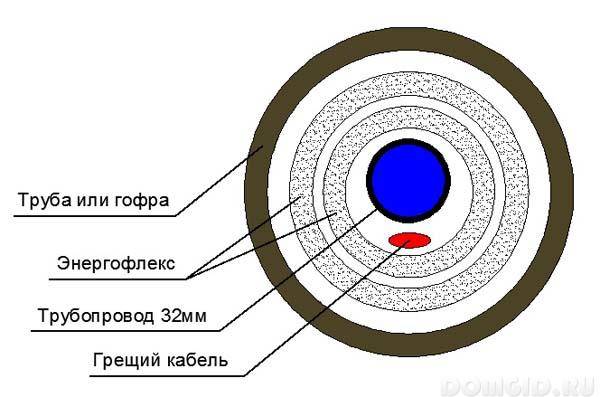

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.
Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

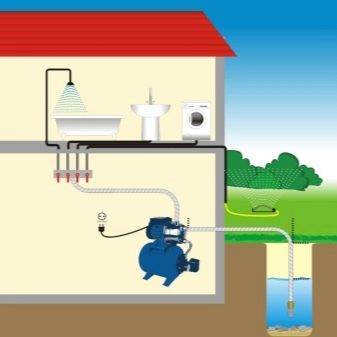

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.
Составление проекта

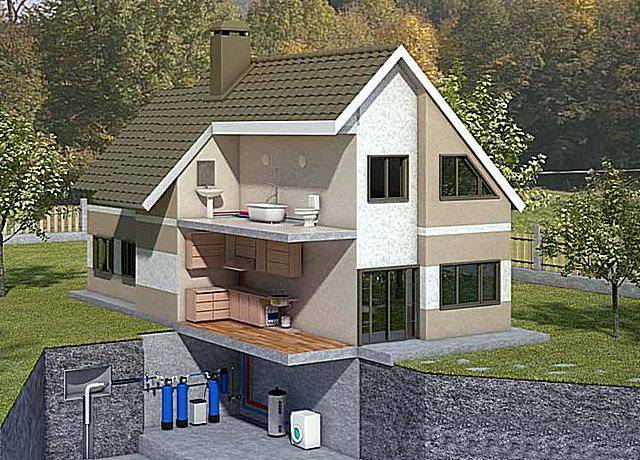

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.
Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.
Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.
Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.
Советы и рекомендации
Создание водопровода из колодца или скважины в частном домовладении требует ряда подготовительных работ, некоторые из которых довольно масштабные. К таким мероприятиям можно отнести обустройство колодца с системой гидроизоляции или бурение водяной скважины с установкой трубы обсадного типа. Также в некоторых случаях возможен монтаж специального резервуара, который будет находиться под землей – в такое хранилище подается вода, которую в дальнейшем можно будет безбоязненно пить. Все вышеперечисленные варианты хорошо сочетаются со схемой водоснабжения, включающей насосную станцию со сравнительно небольшой производительностью.
Следует учитывать, что во время первого запуска подачи воды в частный дом из колодца в системе, которая была сделана собственными силами, возможны различные неполадки. Естественно, часто бывает так, что водопровод отлажен практически идеально, тогда никаких проблем не будет, но ошибки могут случиться с каждым. Таким образом, запуская систему в первый раз, необходимо внимательно следить за тем, как она работает, для чего нужно проверить, как она функционирует в домашних условиях. Прежде всего, нужно пристально следить за таким важным показателем, как давление.
Когда кажется, что трубы закопаны недостаточно глубоко, чтобы обеспечить бесперебойную подачу воды в течение каждого сезона, их можно дополнительно утеплить таким материалом, как минеральная вата. Тогда вода будет подаваться в помещение практически круглогодично. Кроме того, можно устроить подачу из колодца горячей воды, чтобы раз и навсегда решить такую насущную проблему. За чертой города в домовладениях горячее водоснабжение чаще всего делается при помощи котлов, работающих на твердом топливе.
В подавляющем большинстве случаев автономная подача воды из колодца к частному дому имеет сезонный характер из-за того, что труба из скважины выходит прямо на поверхность. Соответственно, нужно монтировать трубопровод таким образом, чтобы он находился под землей на глубине хотя бы около полутора метров
Важно также помнить о том, что если вода в трубах замерзнет, а у насоса при этом будет отсутствовать защита от сухого хода, то он может попросту выйти из строя
Насколько автономный водопровод будет эффективен – зависит во многом от показателя давления в системе. Берется ли вода из скважины или из колодца, но водопровод в любом случае должен быть устроен таким образом, чтобы из крана был хороший напор. Иногда бывает, что возможности обеспечить правильное давление и, соответственно, хороший напор воды из крана попросту нет. Тогда можно использовать безнапорные баки, работающие от электричества. Однако подобное оборудование иногда сложно сочетать с такими бытовыми приборами, как стиральная или посудомоечная машина.

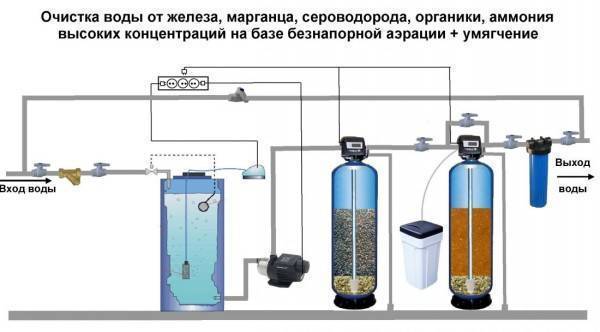

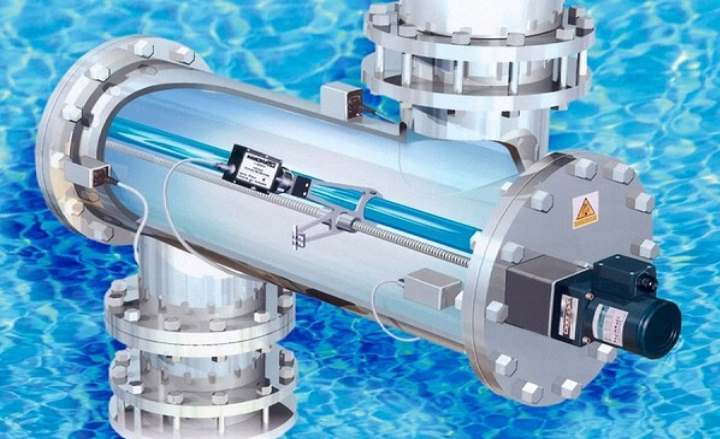

Качества воды из подобных источников вполне достаточно, чтобы поливать огород. Более того, первая ступень фильтрации обеспечивает очистку, достаточную для того, чтобы мыть такой водой автомобиль без страха повредить краску. Но чтобы колодезную можно было безбоязненно пить и использовать для приготовления пищи, ее обязательно отдельно довести до безупречного качества.

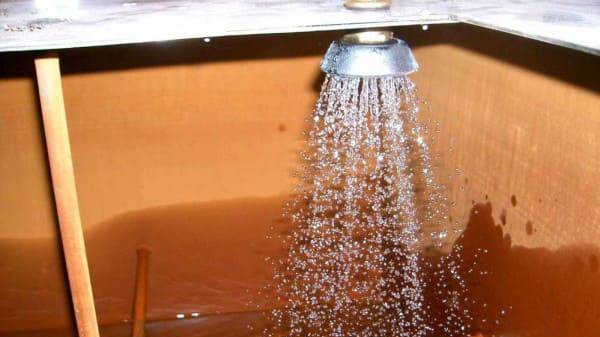

Основная проблема состоит в том, что химический и бактериальный состав воды из обычного, не очень глубокого колодца или скважины крайне нестабильный. Еще в 50-е годы прошлого столетия большинство владельцев колодцев не думали о том, пить или не пить колодезную воду, поскольку верхние пласты почвы и, соответственно, вода еще не были так сильно испорчены человеческой деятельностью. Сегодня же воду из колодцев, особенно если они располагаются недалеко от городов, можно пить с большой опаской.

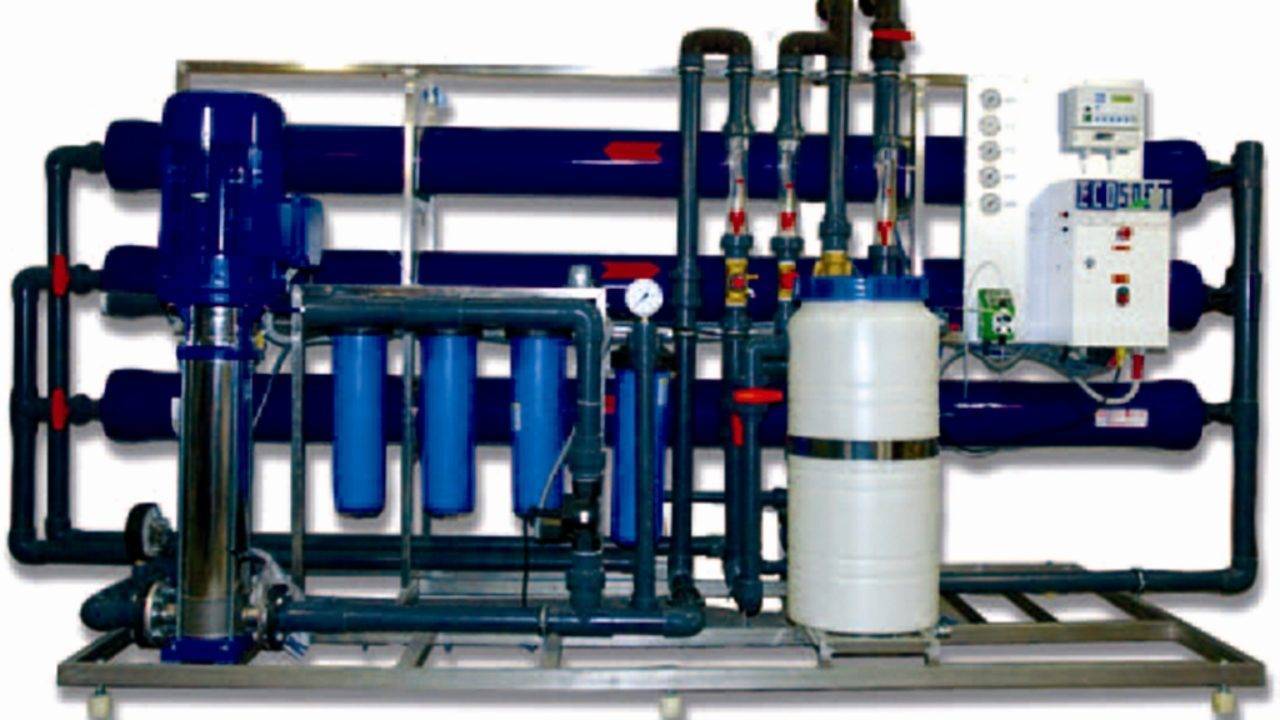

В современных условиях даже 15 метров земли будут фильтровать воду недостаточно хорошо для ее естественной очистки. Даже когда участок с колодцем находится на значительном удалении от мегаполисов и промзон, на химический состав воды будут влиять состав рек и осадков. По этой причине водопроводная система, подключенная к не очень глубокому колодцу или скважине, требует регулярной коррекции и настройки фильтров, установленных в систему водоподготовки.
В следующем видео подробно показано водоснабжение частного дом.
Как устроена типичная скважина?
Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами
Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.
Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.
Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.
Функции обсадных труб
Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой
Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну
Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.
Обсадные трубы нужны, чтобы:
- при бурении скважины не произошло осыпание шахты;
- ствол не засорился в процессе её эксплуатации;
- верхние водоносные слои не проникали в сооружение.
Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.
Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.
Наиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика
Внутренняя труба с фильтром
В ствол скважины, выполненной по схеме двойной обсадки, опускается труба с фильтром. Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.
После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.
Устройство оголовка для скважины
Верхняя часть обсадной трубы оснащается оголовком. Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.
Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.
Оголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы
За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.
Кессон, адаптер, пакер

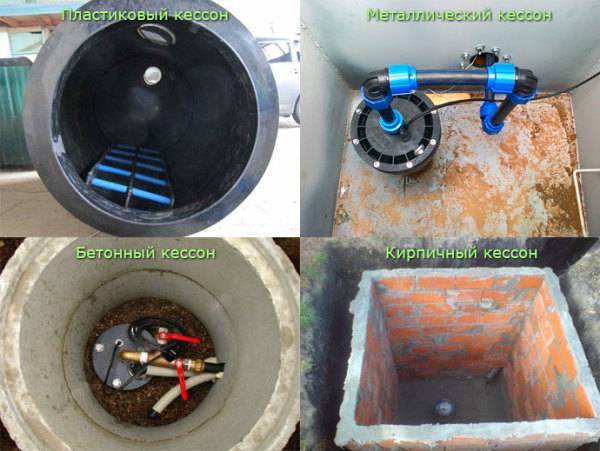

Чтобы повышенная влажность не повлияла на работу приборов, связанных со скважиной, для них предусматривают специальный резервуар – кессон. Его изготавливают либо из металла, либо из пластика.
Металлические кессоны, в отличие от пластиковых, можно ремонтировать, они лучше приспособлены к климату со значительными температурными перепадами. Кроме того, изделие из металла можно самостоятельно собрать из деталей, которые продаются отдельно. Но пластиковые модели дешевле, и они не ржавеют.
Желающие устроить кессон для скважины собственноручно на нашем сайте найдут подробную инструкцию по его сооружению.
Чтобы герметично соединить наземный водопровод и скважину, понадобится скважинный адаптер. Это устройство обычно размещают в том месте, где собрано всё оборудование, нуждающееся в защите от воды. Чаще всего это техническое помещение. Одну часть адаптера присоединяют к обсадной колонке, а к другой части прикручивают шланг от насоса.
Металлический кессон – дорогостоящая вещь: его цена доходит до 40 тысяч рублей, поэтому можно купить его частями и собрать самостоятельно, что удешевит покупку
Иногда возникает потребность в выделении локального участка глубокой артезианской скважины, на котором, например, будут выполняться ремонтные работы. Для этой цели и используют пакеры – уплотнители для скважин.
Перечисленные элементы входят в состав устройства скважины, оказывая на её функциональность большое влияние.

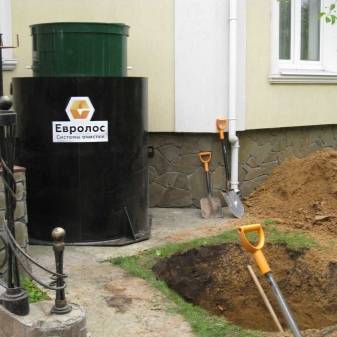

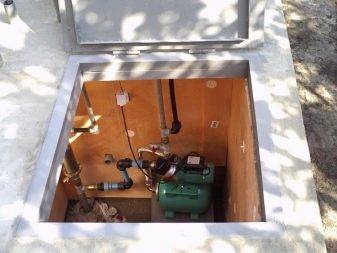

Кессон
Чтобы защитить оголовок скважины и поверхностный насос рядом от замерзания и осадков, сверху нее рекомендуется оборудовать кессон. Это герметичная конструкция из пластика, бетона или кирпича. По форме она напоминает небольшой колодец до двух метров глубиной с плотно закрывающейся крышкой. При этом днище должно находиться в грунте ниже уровня его промерзания.
Пластиковый вариант приобретается уже в готовом виде в магазине. А бетонную или кирпичную конструкцию можно выполнить и своими руками. По размерам данное сооружение в системе автономного водоснабжения частного дома делается таким, чтобы внутрь него мог спуститься человек для обслуживания установленного там оборудования. Для его наружной отделки можно использовать недорогие фасадные панели, керамогранит и даже кровельный профнастил.

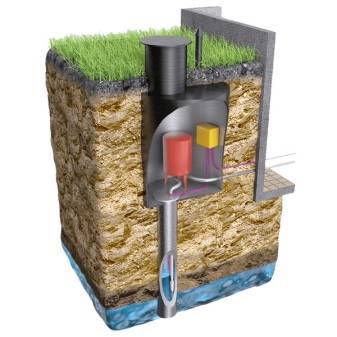

Схема обустройства пластикового кессона
Если коттедж построен в теплом регионе, а насос выбран погружной, то от кессона можно отказаться. Труба водопровода в этом случае вряд ли перемерзнет. Во всех остальных ситуациях дополнительная защита скважине и насосному оборудованию не помешает. Это при выборе вида фундаментного основания для здания необходимо взвесить множественные плюсы и минусы свайно-ростверкового фундамента и иных его аналогов. С кессоном все гораздо проще. Он нужен практически всегда.
Обустройство кессона
Польза от кессона:
- Защищает систему от перемерзания.
- Предотвращает попадание в скважину грызунов, талых вод, песка, мусора и т.д.
- Здесь можно компактно разместить оборудование.
Установка кессона позволяет не выводить на поверхность конец скважины, а сделать отвод ниже уровня промерзания грунта. Его размеры должны позволять человеку, при необходимости, спуститься к скважинному оборудованию, то есть полтора метра в поперечнике – оптимальный вариант.
Яма, которую готовят под кессон, должна быть большего диаметра и глубиной 2-3 м. Скважинная труба внутри кессона выступает на полметра. Если она больше – обрезают. Дно делается из щебня или песка, после чего, заливается бетоном.
На глубине 2 метров роется траншея к дому.
Верхний край кессона может выступать над уровнем земли не более чем на 30 см. Сверху монтируется люк, утеплённый, например, пенопластом.
Кессон пластиковый
Кессоны продаются готовые, но можно сделать его самостоятельно. Лучше всего залить бетон или использовать бетонные кольца. В крайнем случае применяется и кирпич
Важно не забыть оставить боковое отверстие для вывода труб!
Чтобы сделать качественную гидроизоляцию стенок кессона, их нужно сначала обмазать горячим битумом, а потом приклеить рулонную гидроизоляцию.
Укладка трубопровода
Пятый, финальный шаг – проведение трубопровода от скважины непосредственно в дом. Начинается работа с обустройства траншеи – ее выкапывают ниже глубины промерзания почвы. Траншею утрамбовывают песком и щебнем – на полученную подушку укладываются трубы от скважины.

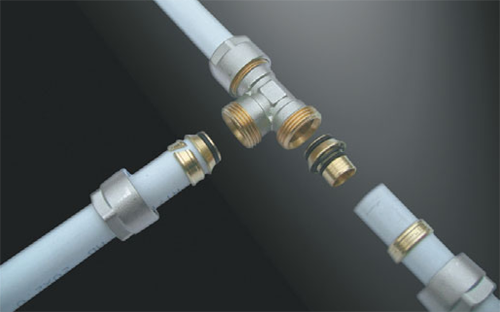

Для обустройства трубопровода рекомендуется использовать металлопластиковые, ПВХ или полиэтиленовые трубы. Их обязательно утепляют. Для этой цели может применяться или пенопластовая скорлупа, или специальный греющий кабель – второй вариант более эффективен и надежен.
Чтобы обеспечить еще более качественную теплоизоляцию, водопроводные трубы помещают или в гофрированную, или обычную канализационную трубу увеличенного диаметра. В нее же проводят и кабель питания насоса – в последующем его подключают к коробке питания, установленной непосредственно в доме.
Трубы от скважины рекомендуется заводить в жилище через подвал, но если такой возможности нет, можно задействовать наружные стены. Но при этом трубопровод нельзя изгибать – лучше соединять отдельные участки труб с помощью специальных муфт.
Подключение внутри дома

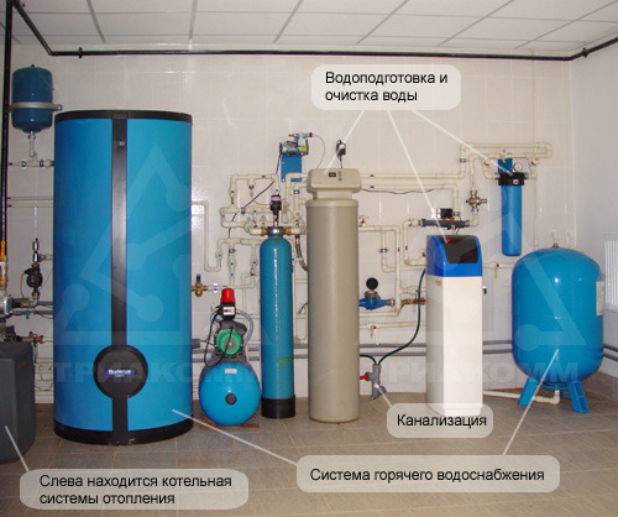

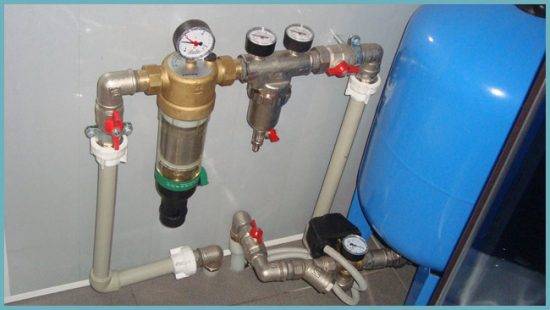

Когда трубопровод будет проведен в дом, следует выполнить разводку труб с последующим их подключением ко всем имеющимся точкам водопотребления.
Подготовка к основным работам

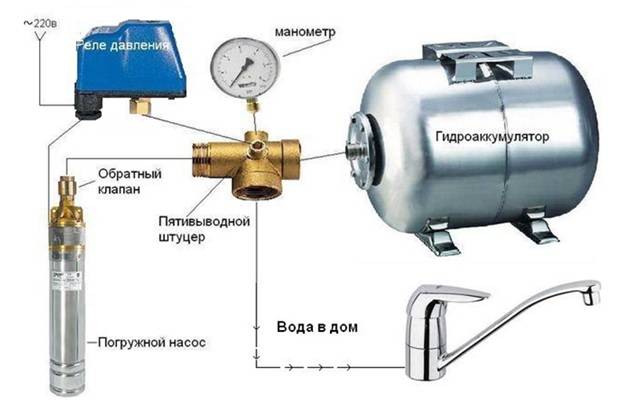

До начала работ, на бумаге составляется схема будущей системы. Что должно в неё включаться:
- Подъём воды будет осуществлять насосное оборудование.
- Обратный клапан не допустит обратного хода воды.
- Гидроаккумулятор – это ёмкость, в которой вода будет храниться. Поддерживает стабильное давление.

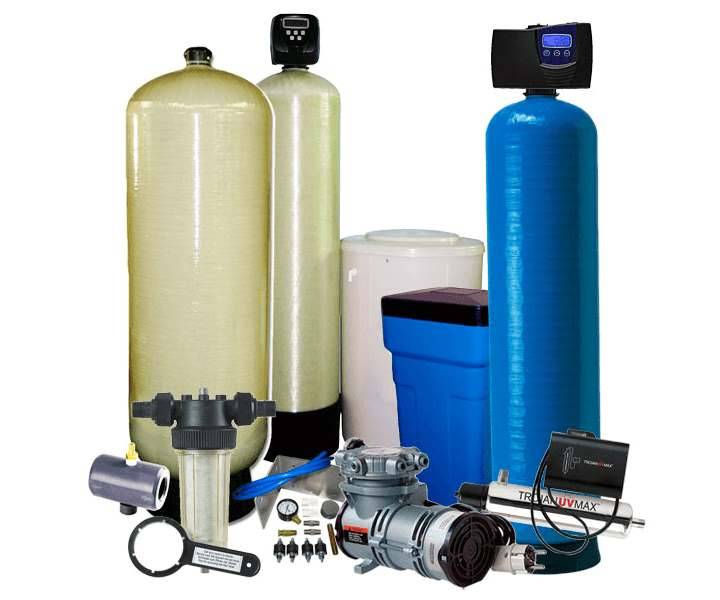

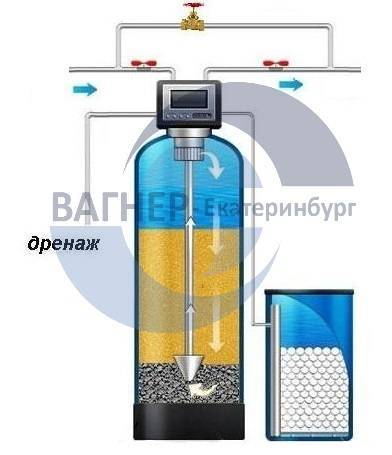

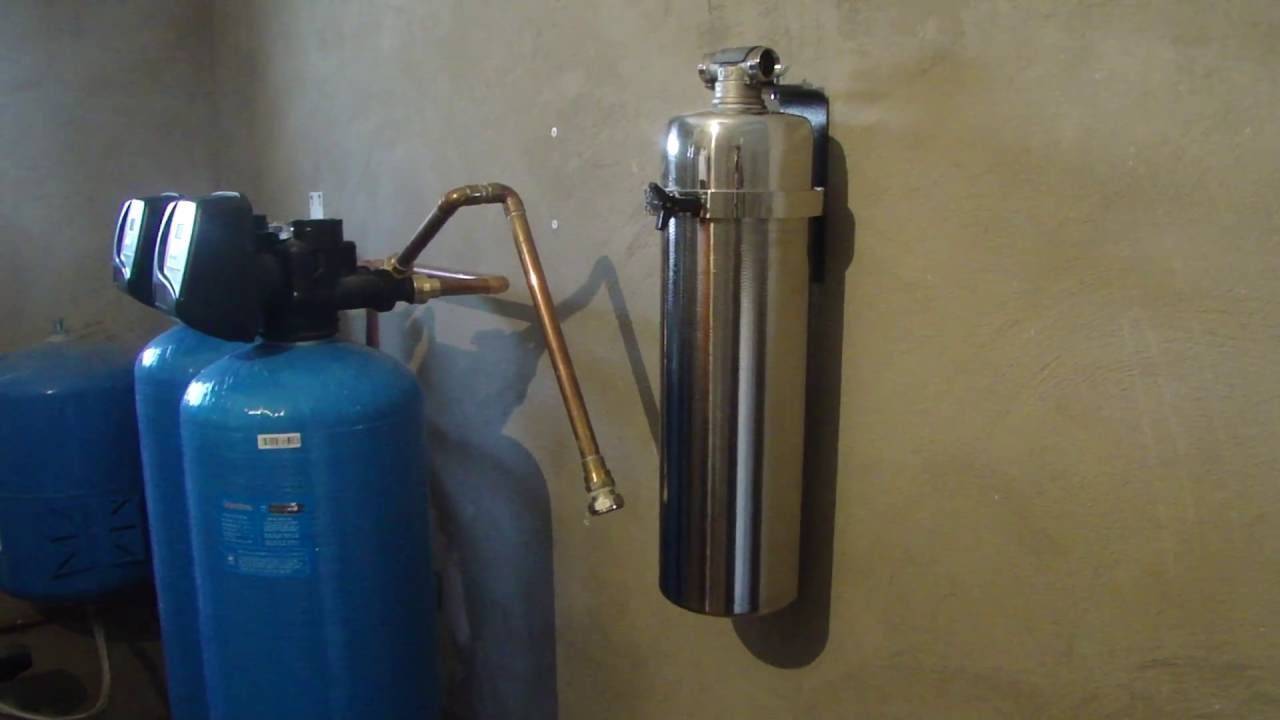

- Жидкость должна проходить очистку: понадобятся фильтры (для артезианского источника этот пункт не обязателен).
- Реле давления будет автоматически включать (при падении давления) и выключать насос.
- Реле сухого хода может спасти дорогостоящее оборудование от поломки, если вода в источнике закончится.
- Дополнительно можно установить бойлер или проточный водонагреватель, чтобы можно было разделить потоки на горячий и холодный.
- Кроме того, понадобятся трубы, шланги, муфты, фитинги, краны и клапана.
- Кессон укроет скважину и защитит её от попадания посторонних примесей и мусора.

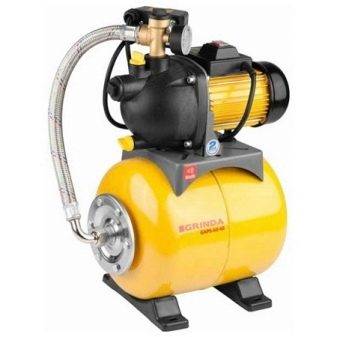

Выбирая насосное оборудование, нужно смотреть, с какой глубины прибор может доставлять воду. Традиционно принято использовать погружные насосы, которые работают на больших глубинах. Поверхностные же, как правило, рассчитывались на глубину около 9-10 м.
Но и скважины бывают не слишком глубокие, и современные поверхностные модели могут быть достаточно мощными, чтобы справится с задачей. Так что владелец может выбирать насос по своему усмотрению.
Выбор оборудования

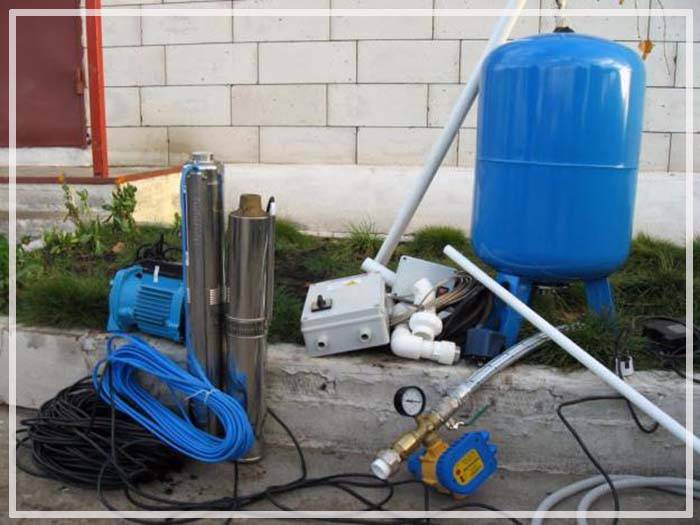

Когда схема или проект водоснабжения готовы, самое время приступить к выбору необходимого оборудования. Если работы выполняются проектной организацией, то в проекте, как правило, указывается не только тип и производительность оборудования, но и его марка. Очень часто потребитель выбирает оборудование другого производителя, которое может быть дороже и качественнее или наоборот.
Наиболее ответственный узел, с которого начинается домашний водопровод, – это насос. Его необходимо выбирать от известных и проверенных временем производителей. Один основной подающий насос устанавливается непосредственно в скважине и создает необходимое давление в магистрали. В систему водоснабжения может дополнительно устанавливаться один или два насоса небольшой производительности для обеспечения работы различного оборудования. Производительность насоса выбирается на 10-15% ниже от того количества воды, которое может дать скважина в единицу времени, чтобы избежать сухого хода и преждевременного выхода из строя.
Остальное оборудование, из которого будет состоять домашний водопровод, подбирается исходя из наилучшего соотношения цена/качество.
Подземный трубопровод
Схема внешнего трубопровода с системой подогрева трубы.
Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.
Итак, инструкция по прокладке труб от скважины к дому:
На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;
Производим земляные работы
На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;

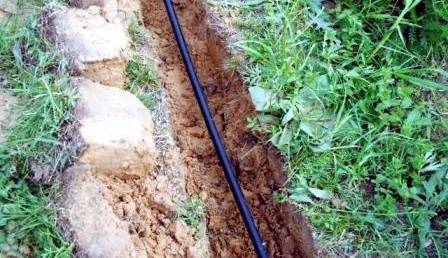

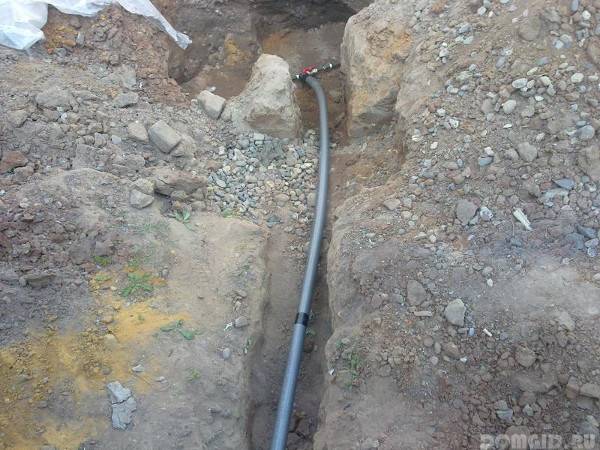

Укладываем трубу на песчаную подушку.

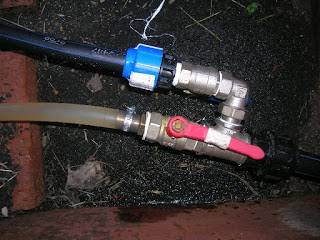

Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;
Заводим трубу в кессон и соединяем ее с подъемной веткой.
Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;
Делаем ввод сквозь стену фундамента или цоколя.
Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.
Обсыпаем трубу и закапываем траншею.
В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.
В нижней точке горизонтальной трубы или на вертикальном участке внутри скважины можно врезать кран для слива воды.
Схема обвязки скважины на воду: подключение трубопровода
Для подводки воды в домик необходимо провести трубопровод. Для этого потребуется вырыть траншею. С помощью специальных отверстий необходимо ее подключить к кессону. Глубина траншеи должны быть ниже уровня промерзания грунта, а подключение к дому выполняется на уровне цокольного этажа или подвального помещения.
Заранее следует выбрать трубы для укладки. Лучше всего использовать полипропилен. Пластик прочный, гладкий и долговечный материал. Такие трубы приобретаются в рулонах. Их не нужно резать и стыковать, что очень удобно при монтаже.
Последовательность проведения трубопровода:
- Подготовка траншеи. На низ ямы следует уложить слой песка толщиной 5 см. Материал уплотняется с помощью воды и утрамбовки. Поверхность потребуется разровнять.
- Дальше укладывают трубы. На них монтируют тройник. С одной стороны с его помощью подключается водопровод. С другой стороны устанавливают кран. Он используется для технологических работ и снятия давления.
- Обычно к трубе помещают привод, который питает насос. Но по правилам делать такой подвод запрещается. Все кабели выводят в другую траншею. При этом используют гофрированную защиту.
- После всех манипуляций трубу засыпают землей. Но обязательно следует предусмотреть утеплитель и защиту от трения.
Для защиты трубы от нагрузок можно сделать специальный бетонный короб. Нередко используют кожухи для труб. Они выполняют не только защитные функции, но и утеплителя.
