Как сделать мангал для барбекю из металла своими руками? Обзор и Чертежи – Пошагово

Покраска мангала

Разобравшись с тем, как сварить мангал, его можно покрасить. Естественно, что сюда не подойдет любая краска, а надо использовать только ту, которая способна выдержать влагу, резкие перепады температур, огонь и может наноситься на металл.

Покрасить можно как новый мангал, так и тот, который уже используется. В для этого поверхность тщательно очищается и удаляется ржавчина. Не рекомендуется применение химических средств, и применять только щетки по металлу, наждачную бумагу.

Использовать только термостойкую краску, в идеале – жаростойкую. Только этот вариант сможет выдержать температуру горения дров. Для данных целей можно использовать следующие лакокрасочные материалы:

• «Термика» (КО-811) – это термостойкая эмаль, может выдержать температуру до 600 градусов, дополнительно имеет антикоррозионные свойства;
• КО-8101 – еще одна термостойкая эмаль, представлена двенадцатью цветами, способна выдержать температуру до 650 градусов;
• «Церта» (ОС-82-03Т) – специальная термостойкая краска, которая способна перенести нагрев не больше 900 градусов.

Краска «Церта» для каминов и печейИсточник stroimaterials.ru

«Rust-oleum» – также является термостойкой эмалью представлена только тремя цветами (черный, серый и белый), ее главное преимущество в том, что способна выдержать нагрев почти до 1100 градусов.

Чаще всего для покраски мангалов и навесов используют именно черную краску. Смотрится очень красиво в сочетании с коваными элементами, окрашенными в золотой оттенок.

Оригинальный вариант декорирования стационарного мангалаИсточник grilana.net

Разборной мобильный мангал своими руками

Лучший подарок для путешественников – легкий мобильный складной или разборной мангал. Его можно брать с собой на любой выездной пикник или в далекий поход. Он удобен в транспортировке и приготовлении пищи. Монтировать и демонтировать такой мангал быстро и легко. С заданием справится даже ребенок.

Компактный разборной мангалВажно! Не стоит разбирать мангал сразу после использования. Дайте металлу немного остыть, иначе отдых превратиться в сплошное лечение ожогов.. Мобильный мангал можно приобрести в готовом виде, а можно сделать самостоятельно

Для этого необходимо иметь под рукой фото или готовый чертеж создаваемого изделия и необходимые инструменты:

Мобильный мангал можно приобрести в готовом виде, а можно сделать самостоятельно. Для этого необходимо иметь под рукой фото или готовый чертеж создаваемого изделия и необходимые инструменты:

• болгарка;
• дрель;
• сверла;
• рулетка;
• болты с гайками.

Изготовление разборного мангала

Вооружившись инструментами и материалом можно приступать к изготовлению разборного мангала:

1. Для изготовления дна отмерьте на стальном листе прямоугольник,  размеры которого соответствуют чертежу.

   Изготовления дна мангала

2. Загните край заготовки по всему периметру на 4 см.
3. Вырежьте 2 торцевых бортика (коротких) и 2 фасадных (длинных).
4. Длинные бортики мангала можно прикрепить ко дну с помощью мебельных петель, наварив их на загнутую его часть или закрепить болтами.
5. На коротких бортах сделайте надрезы, и немного отогните металл. Таким образом, вы получите крепление для стенок.

   Изготовление бортов мангала

6. Используя металлические пруты, изготовьте ножки. Длина прутьев зависит от желаемой высоты мангала.
7. Нарежьте на всех четырех ножках резьбу.
8. Второй конец прута заточите. Это необходимо для того, чтобы мангал устойчиво стоял на земле, слегка погружаясь в грунт.
9. На внешние углы корпуса наварите по гайке. Они будут служить креплением для ножек.

   Разборной металлический мангал в собранном виде

10. На длинных бортах мангала проделайте по 5-6 отверстий дрелью. Они будут позволять углям прогорать более равномерно.
11. Также на фасадных стенах болгаркой сделайте небольшие прорези. На них будет удобно укладывать шампур в процессе готовки.

Для увеличения срока службы мангала, его можно обработать жаростойкой краской. Подойдет вещество для обработки глушителей автомобилей. Вороненые мангалы – наиболее долговечны. Для этого необходимо приобрести черную жароупорную пленку, оклеить все элементы мангала и проварить их в растворе жидкого натра в течение 90-100 минут.

Компактный складной мангал

Еще одним чудом для туристов становится складной мангал. Его устройство немного сложнее чем у разборного, но он удобнее в транспортировке и установке. Все части такой конструкции соединены между собой с помощью петель, прикручиваться могут только ножки, но и они зачастую отгибаются от основной части. Удобство переноса такого изделия заключается в том, что оно полностью складывается в подобие чемодана размерами, советующими длине и ширине дна. Толщина «чемоданчика» не превышает 10-15 см. На подогнутую часть дна приварена ручка, что делает мангал еще больше похожим на кейс.

Дизайн металлических мангалов

«Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка»

Скучный вид самодельной конструкции не грозит, ведь работая над мангалом из металла своими руками, вы вольны проявить фантазию и сделать его таким, каким вы его видите, а не таким, как предписывают стандарты и понятия. Бесспорно, украшать изделие лакокрасочными материалами – смысла нет. Жар просто уничтожит все ваши старания. А вот поиграть с формой жаровни, ножек, добавить оригинальных деталей мангалу – очень даже можно.

Оригинальный мангал из металла

Чем и как придать конструкции эксклюзивности? Способов есть немало. Сделайте к жаровне крышку и дополните ее вытяжной трубой. Смотреться будет интересно. К тому же мангал подобной сборки можно эксплуатировать в условиях закрытой беседки.

Мангал из металла с трубой

С помощью боковых подставок мангал можно превратить в мини-самолет. Также красиво и практично. На импровизированных «крыльях» можно выкладывать готовый шашлык или нанизывать на шампуры новые порции мяса. Не обязательно делать подставки стационарными. Съемные элементы будут тоже хороши.

Мангал-самолет из металла своими руками

Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка. Заурядная железка станет произведением дизайнерского искусства. Может модным такой подход и не будет, потому что сегодня в фаворе цельнокованые вещи, но красивым, винтажным, элегантным – останется в веках. Ковка может преображаться, но никогда не потеряет своей эстетической актуальности.

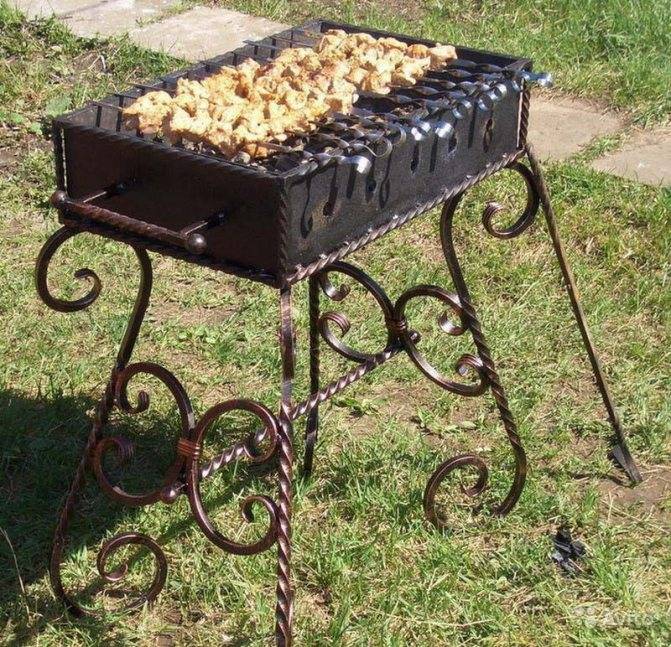

Кованый мангал не теряет свою актуальность

Как вариант дизайна, у мангала может рассматриваться и «неправильная» форма. Стальные листы поддаются сгибанию, так что остается лишь придумать каким образом их гнуть. Сделайте жаровню овальной, квадратной, круглой, зигзагообразной. Любой вариант будет хорош.

Необычный овальный мангал из металла

Народные умельцы могут преобразовать жарочный ящик с дырочками во что угодно. Покопавшись в воспоминаниях детства не сложно вспомнить свои любимые книги или сокровенные желания. Мечтали стать пиратом и отыскать сокровища? Осуществите мечту сейчас, создав мангал-сундук. Вместо ножек у него могут появиться перекрещенные корсарские мечи. С закрытой крышкой жаровня может служить мини-коптильней, вот только снабдите ее для этого хотя бы маленькой вытяжной трубой.

Мангал – сундук из металла

Нашли на чердачных просторах «бабушкино наследство» в виде древней швейной машинки, с уже забытым нами, ножным приводом? Не торопитесь отдавать ее в металлолом, ведь ее станина выполнена из чугуна, а значит, может стать великолепной опорной площадкой для жаровни мангала из металла, конструируемого своими руками.

Мангал на основании от швейной машинки

Не дает покоя пытливым умам и идущий от мангала дым. «Почему бы не превратить обычный мангал в паровоз?» – думают они, и усаживаются за проект.

Главной частью такой конструкции может стать ненужный газовый баллон. Сделав площадку машиниста, приварив к баллону колеса и установив на нем трубу – вы реально удивите домочадцев. Трубу желательно делать не бутафорскую, а настоящую, чтобы она служила каналом выхода дыма. В получившемся очаге можно будет не только нажарить шашлычка, но и просто запечь или даже закоптить мясо, а также приготовить еще много «дачных» деликатесов.

Мангал с крышкой из газового баллона

Вы не поверите, но для жарки шашлыка можно приспособить и передок старого автомобиля. Дружащий с болгаркой, сваркой и головой автолюбитель сделает это за пару часов. В опустошенный от внутренностей моторный отсек устанавливается жарочный короб с решеткой и все, можно начинать эксплуатацию. Кое-кто сделал такой мангал передвижным, поставив его два колеса и снабдив подвеской и рессорами. Получился великолепный прицеп. Такой мангал из металла, сделанный своими руками, можно брать с собой повсюду, как полевую кухню.

Мангал из передней части автомобиля

Пойдут в ход и автомобильные диски. Они имеют все предпосылки стать прекрасной жаровней без особых усилий с вашей стороны. У них есть круглая форма, уже готовы вентиляционные отверстия, и стенки достаточно толсты, так что огонь прожжет их не скоро. Единственное, чего не хватает конструкции – это днище. Нужно подкорректировать и родные дисковые прорези, которые могут оказаться великоватыми для мелких угольков. Для удобства раскладки шампуров в колесный диск можно интегрировать стальной держатель или просто пользоваться для готовки жарочной решеткой.

Мангал из автомобильных дисков

Изготовление собственной полевой кухни

Когда перед хозяином стоит задача время от времени баловать своих домочадцев правильным шашлыком и котлеткой, то подойдет классический вариант самодельного изделия с функцией гриля. Он предопределяет строго прямоугольную форму, но с небольшими хитростями.

Мангал металлический: чертеж

Один из нюансов — это толщина листа. Гнаться за ней не следует. Железо больше 5 мм забирает в себя много тепла, так необходимое для ударной температуры жара. Менее 2 мм приводит к быстрому перегоранию материала и его деформации. Идеальным будет толщина стенок 3 мм, а дна — 4 мм.

Вначале составляется небольшая схема будущего изделия на бумаге. Мангалы, размеры которых четко не определены, рискуют просто недополучить материала и быть неудобными в использовании. Человеку ростом 180 см эргономичная высота установки будет чуть ниже кухонного стола — 70 см. Размер жаровни 35х80 см достаточен для небольшой компании.

Главной же величиной является глубина топки. Опытным путем выведен ее идеал — 17 см, с таким расчетом, чтобы мясо находилось над углями на расстоянии 12 см.

Их единственным минусом является только необходимость постоянного переворачивания шампуров. Однако процесс приготовление одной партии деликатеса занимает около 10 минут, так что это не проблема.

Подготовительный этап

Когда чертеж выполнен, можно приступать к его переносу на листы металла и подготовке комплектующих деталей. Для этого потребуется:

• 4 железные ножки длиной 55 см из уголка, профиля или трубы;
• 4 трубки большего или меньшего диаметра для вставки в них ножек — по 10 см каждая (если мангал будет разборным);
• две продольные стенки размерами 77х15 см;
• две поперечные стенки 35х15 см;
• лист 35х80 см в качестве дна;
• металлическая сетка 35х50 см, выполняющая роль гриля;
• две перемычки для возможности установки решетки по 77 см;
• цельный профиль, уголок или кованый декор для стяжки корпуса по контуру;
• две ручки для транспортировки.

Сварочные работы и сборка

Если у хозяина нашелся цельный лист металла, то выкройку целесообразней сделать не по отдельности, а полной «разверткой», напоминающей вытянутый красный крест. Таким образом, понадобится только вырезать лишние боковины и болгаркой наметить линию сгиба сторон. Образовавшийся короб обваривают или скрепляют болтами, не нарушая общей его геометрии.

Новичку такая работа принесет первый опыт, а бывалый ее сделает за полчаса. Главное, соблюсти три условия:

1. Внизу продольных стенок (достаточно отступить 3 см) предусматриваются зазоры с целью улучшения тяги. Они высверливаются с шагом в 5 см и начинаются не с края топки, а за 30 см вбок. Таким образом, получится глухое пространство для приготовления углей к следующей партии шашлыка. Отверстия делают диаметром в 12 мм, в идеале использовать ступенчатое сверло.
2. Колосники из чугуна послужат сохранности дна мангала. Размеры такого улучшенного варианта должны будут скорректированы на высоту защиты. Толстостенный металл с перфорацией тоже справится с этой функцией.
3. Важным нюансом является вставка ребер жесткости. Арматура, уголок или цельный профиль пригодится не только для всех стенок короба, но и его днища. Заменить их могут эстетичные кованые элементы. Выразив индивидуальность, не будет сомнения, что хозяин сделал такой мангал из металла своими руками.

Вместо усилителей, прочность всей конструкции может обеспечить ее каркасная сборка. С этой целью сваривается рамка из уголков. Одна их плоскость отрезается под углом 45 градусов, Другая остается перпендикулярной. И уже на готовый каркас крепятся боковины и дно. При этом не должны быть закрыты вентиляционные отверстия.

Не стоит выбрасывать «бабушкино наследство». По такой же технологии можно изготовить подрамник для топки. Если приварить его на станину ножной швейной машинки, а короб уложить сверху, то получится оригинальный мангал «под старину».

Фаски для шампуров делаются на продольных боковинах. Причем с передней стороны прорезают канавку разной длины (до 3 см), а с задней, — треугольник или полукруг.

Далее осталось ко дну или сбоку закрепить кусочки профиля. Их диаметр должен позволять плотно входить съемным ножкам из массивных уголков. Это самый удачный способ для улучшения мобильности и хранения короба. Но можно приварить ножки, армировать их для устойчивости и сделать поддон для принадлежностей.

Покраска не является важным этапом в создании мангала, особенно если его правильно хранить, оберегая от осадков. Но когда внешний вид играет роль, то обрабатывают только наружные стороны. Для этого изделие зачищается, обезжиривается и окрашивается специальными жаростойкими покрытиями.

Интересные идеи для мангалов

Если цель заключается в создании не только функциональной, но и привлекательной с дизайнерской точки зрения шашлычницы, то советуем обратить внимание на художественную ковку. Конечно, сделать это самостоятельно без специального оборудования и соответствующих навыков невозможно

Или еще вариант: если есть возможность достать переднюю часть старого автомобиля, то ее также можно использовать при изготовлении мангала. Жаровня в такой конструкции помещена в капот. Более того, мангал уже с колесами, поэтому его можно взять с собой на природу (в качестве прицепа, разумеется).

Мангал из авто

Мини-мангал для городских квартир

Вряд ли в городской квартире найдется место для полноценного мангала, но это не значит, что вы должны отказывать себе в хорошем пикнике. Для подобных случаев существует миниатюрный балконный мангал, крепящийся на перила наподобие цветочных горшков. Длина таких конструкций чуть больше полуметра, поэтому они подойдут даже для самых малогабаритных террас и балконов.

При желании балконный мангал можно прикрутить к стене или установить в любом другом удобном месте. Словом, теперь можно насладиться кусом настоящего шашлыка даже не выходя из квартиры.

Мини-мангал для городских квартирМини-мангал для городских квартирМини-мангал для городских квартир

Изготовление: тонкости процесса

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

два боковых элемента с размерами 60 на 15 сантиметров;

днище мангала размером 60 на 30 сантиметров;

две торцевые стороны с размерами 30 на 15 сантиметров.

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов. Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

в форме металлических уголков;

форточными навесами, которые обычно привариваются к основанию.

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы. Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Проекты сооружения

У этих проектов нет существенных технических отличий от проектов сооружения мангалов, коптилен или газовых грилей. Успешность работ определяется только вашим мастерством в работе с листовым материалом

Очень важно грамотно подобрать проект задуманного барбекю

Классический формат с круглой чашей сегодня встречается крайне редко. Так как изготавливать ёмкость под угли довольно трудно и дорого. В категории самодельных версий часто выделяются модели, в которых помимо основной функции есть опции и гриля, и мангала.

Пример популярного чертежа (считается самым оптимальным):

Проект «Сочетание МБ и мангала».

По конструкции это короб с четырьмя углами с дымоходом. Для его варки применяются листы металла. Конструкцию можно разбирать и хранить в таком формате. Её сборку можно делать и дома.

Её специфика такова:

• Форма корпуса становится шире к низу. Так угли задействуются эффективно. Нет зазоров и прогоревших участков в перегоревших дровах.
• Имеется двойное дно. Благодаря чему сохраняются постоянные температурные кондиции жарового слоя. Угли не сыплются на землю или ноги кулинара.
• Съёмные опоры крепятся таким образом, что аппарат крепко стоит на различной поверхности.

Грамотное полноценное использование всего потенциала жаровни возможно, если само барбекю дополнить изготовленным комплектом съёмных решёток. Их количество определяете самостоятельно, основываясь на ваших целях. Обычно их 3-5 штук. Благодаря ним вы сможете готовить еду на различной удалённости от углей.

Сваривается жаровня методом из предварительно вырезанных боковых стенок. Их формы и параметры отражаются в чертежах. Также здесь используется уголковое крепление

По углам донного пространства нужно монтировать (приварить) крепежи для опор.

В самом днище жаровни не должно быть отверстий. Оно получается сплошным. На него стелется специальный перфорированный слой – фальшдно. Воздух будет поступать через боковое отверстие и щели в этом дне

Если перекрыть отверстие, можно получить требующуюся тепловую эффективность жаровни. Такой метод позволит уберечь пищу от сжигания и проводить кулинарные процессы на медленном огне.

Для установки шампуров или всего вертела можно предусмотреть металлические прочески на крайних сторонах.

Разобрать такую конструкцию можно быстро. А чистить её легко. При надобности её можно упаковать в коробку с параметрами 90 х 60 х 40 см

Монтаж мангала в беседке с казаном и коптильней

Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.

Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.

С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.

В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.

Есть угловые, более компактные проекты.

Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.

Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.

Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:

1. Кладка мангала по рядам.
2. Кладка камер печи, мангала и коптильни.
3. Установка дверей.
4. Формирование дымоотводных каналов.
5. Выполнение арки.
6. Перекрытие печи, коптильни, мангала.
7. Кладка дымосборника и трубы.
8. Установка остального оборудования.
9. Растопка.

Установка дверцы коптильни

Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.

Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол

Сделай сам

Что и говорить! Собственноручно приготовленное на природе мяско – что может быть вкуснее? Если еще и мангал собственного изготовления, то это не останется незамеченным.

Зачастую купленной в магазине жаровни не хватает даже на один шашлычный сезон. В продаже встречаются и удобные, надежные мангалы из нержавейки, но стоимость таких изделий очень велика.

Поэтому самодельный мангал будет оценен по достоинству. Идеи для создания мангала собственными руками можно посмотреть на фото в этой статье.

Если есть знания и опыт в работе с металлом, набор необходимых инструментов, то сделать переносной мангал не составит труда. Идеальный походный мангал должен обладать рядом качеств.

Он должен быть:

• надежным;
• легким;
• компактным в собранном виде;
• иметь простую конструкцию сборки.

В первую очередь нужно подготовить чертеж будущей конструкции. Можно использовать и уже готовые чертежи, однако далеко не факт, что полученный результат оправдает ожидания.

Поэтому лучше сделать чертеж самостоятельно, тем более это не так уж сложно. Тут нужно продумать каждую деталь и все предусмотреть.

Чтобы мангал можно было легко и быстро собирать и разбирать, он должен состоять из минимального количества деталей (см. фото).

С другой стороны, все детали должны быть небольшими, чтобы в разобранном виде его можно было легко транспортировать.

Фото:

Лучше сразу подумать, в чем будет удобно его перевозить. Можно приспособить под эту цель старый чемодан или дипломат, рюкзак, спортивную сумку или даже небольшой плоский ящик.

Исходя из выбранной формы переноски, нужно думать над габаритами мангала.

Так как кроме самого мангала переносить придется и шампура, решетку для гриля, угли, маринованное мясо, посуду и приспособления, то чем меньше жаровня будет занимать места в сложенном виде – тем лучше.

Оптимальный вариант – это когда его можно будет уложить в ящик размерами 60*30*5 см.

Если мангал будет только перевозиться в багажнике и не носиться в ручную, то длину упаковки можно увеличить до метра. Остальные величины менять нежелательно.

В собранном виде короб мангала должен быть размерами не меньше чем 60*30 и 15 м в высоту. Можно изготовить немного больше, а вот меньше не стоит. На таком мангале должно одновременно помещаться не менее шести шампуров.

Из какого металла лучше сделать мангал?

Из любого, который будет соответствовать заявленным требованиям:

• металл должен быть легким;
• прочным;
• устойчивым к образованию ржавчины и коррозии;
• иметь высокую температуру плавления;
• нетоксичным.

Наибольшим спросом пользуются мангалы из нержавейки, так как характеристики этого металла отвечают всем необходимым нормам. Сам разборный мангал можно делать из листов металла толщиной в 2-3 мм.

Если лист металла для его изготовления будет тоньше, то велика вероятность его деформации, а если сделать толще, то изделие получится слишком тяжелым.

Видео:

Так как больше всего от контакта с огнем страдает днище мангала, то его имеет смысл сделать из пятимиллиметровой нержавейки.

Кроме нержавейки, для изготовления мангала подойдут и листовое железо, и сплавы тугоплавких металлов. Главное, чтобы характеристики листа металла отвечали вышеперечисленным качествам.

Проекты, эскизы и особенности изготовления разборного и складного мангала

Разборный мангал для дачи

Такой мангал очень легко разложить на отдельные элементы, которые не будут занимать много места во время его хранения.

Конструкция жаровни не предусматривает сваривания всех её частей, поэтому сварочный аппарат здесь может и не понадобиться. А для того чтобы боковины и ножки мангала снимались нам понадобятся только болты и гайки.

Чертёж разборного мангала

Как сделать

1. Вначале необходимо разметить все детали изделия на железном листе. По бокам и внизу надо прибавить около 4 см на стыки как указано в схеме.
2. Затем все детали необходимо вырезать.
3. Для того чтобы можно было согнуть листы необходимо на вырезанных боковушках сделать по бокам небольшие надрезы. Тогда можно будет состыковать углы и днище легко уложить внутрь каркаса.
4. Чтобы вся конструкция «коробки» жаровни не распалась во время приготовления шашлыков на концах стенок надо сделать отверстия и прочно закрепить их болтами.
5. На верхней части боковых сторон жаровни надо сделать выемки на одинаковом расстоянии для укладки шампуров.
6. Ножки надо сделать из 4 железных уголков, в которых также надо сделать дыры для болтов, а также в углах смежных стенок, к которым они будут крепиться.
7. Для лучшего доступа воздуха в самом внизу стенок коробки надо сделать небольшие отверстия дрелью или болгаркой.

Вид готового разборного мангала

Складной мангал

Такой походный мангал также можно сделать во дворе своего дома и это будет отличный вариант для загородных пикников. В сложенном виде — это небольшой железный чемодан с переносным приспособлением. Толщина такого «чемодана» всего лишь 40 мм, а длина составляет от 65 до 85 см. В него можно сложить шампуры или решётку для гриля.

Складной мангал в виде чемодана

Как сварить

Из листа железа необходимо выпилить днище мангала и просверлить на боковых сторонах круглые дыры дрелью диаметром около 10 мм для притока воздуха. Затем боковины загнуть по линии, показанной на чертеже.

Чертеж днища складного мангала

• Вырезать боковины (размер 62х20,5 см).
• Для того чтобы они легко складывались внутрь «чемоданчика», между днищем и стенками необходимо закрепить по две небольшие петли (навеса). Сделать это можно с помощью винтов или сварки.
• Далее необходимо вырезать торцевые съёмные стенки. При сборке они будут вставляться в боковушки и днище. Для этого по всем краям боковых стенок надо сделать прямоугольные тонкие прорези.

Чертеж стенок мангала складного

• К низу днища необходимо приварить четыре гайки, которые необходимы для прикручивающихся ножек.
• Для их изготовления надо взять четыре прута арматуры, длиной по 60 см и на каждой из них надо сделать резьбу (по 1 см М8). Во время сборки ножки можно будет вкручивать с приваренные гайки.

Мангал складной — вид в сборе

• Для удобства переноски конструкция мангала дополняется специальной металлической ручкой, которую можно просто приварить или прикрутить болтами с гайками.
• Чтобы мангал закрывался как «чемодан» необходимо на одной из стенок прикрутить фиксатор или крючок.

Мангал складной — вид в сложенном состоянии

Конструкция мангала или барбекю

Решая вопросы по конструкции, можно применять такие подходы к барбекю своими руками:

• Взять интересный замысел товарищей, родственников, соседей, умеющих создавать металлические барбекю самостоятельно.
• Придумать и соорудить свой оригинальный проект.
• А как сделать копию барбекю знаменитого производителя и дополнить её какими-то своими решениями? Обычно за основу копирования берутся реально существующие конструкции. Они отражены на фото или видео. А применение для этих целей дизайнерских «замыслов» довольно опасно. Эти проекты только в теории могут быть эффективны. И их высокая функциональность должна быть доказана на практике.

Из металла создаются разнообразные барбекю, грили и жаровни

Прогрев чугунной или стальной поверхности получается стремительным. Так не утрачивается тепло на прогревание корпуса из камня или кирпича. Барбекю из металла (МБ или БМ) может быть перемещаемым, сборным или мобильным.
