Создаем четырехскатную крышу для дома своими руками: Обзор и Пошаговая инструкция

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;

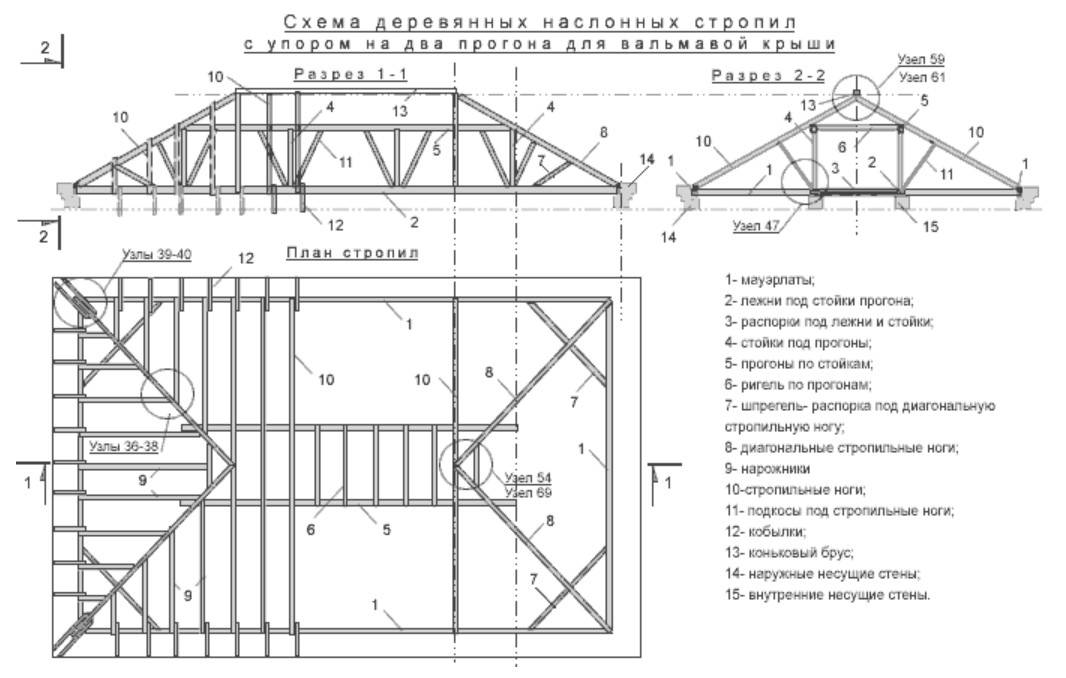

• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию

Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа

Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

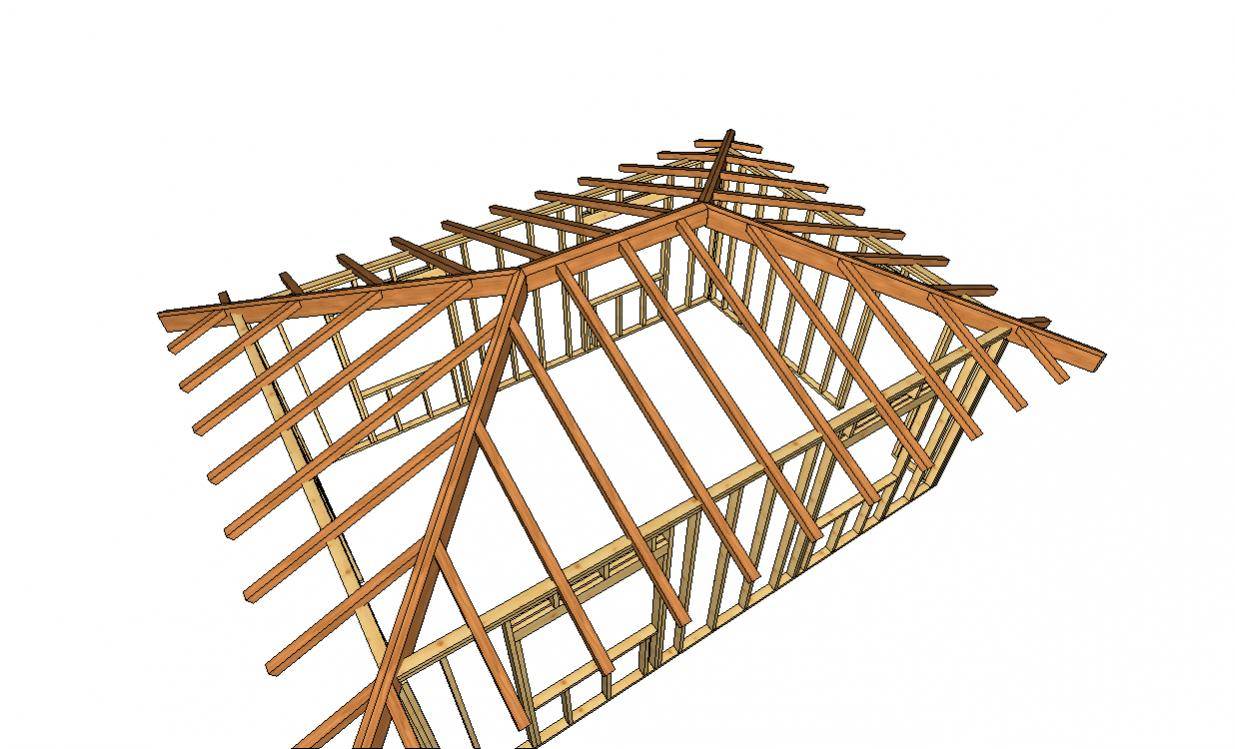

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Преимущества и недостатки

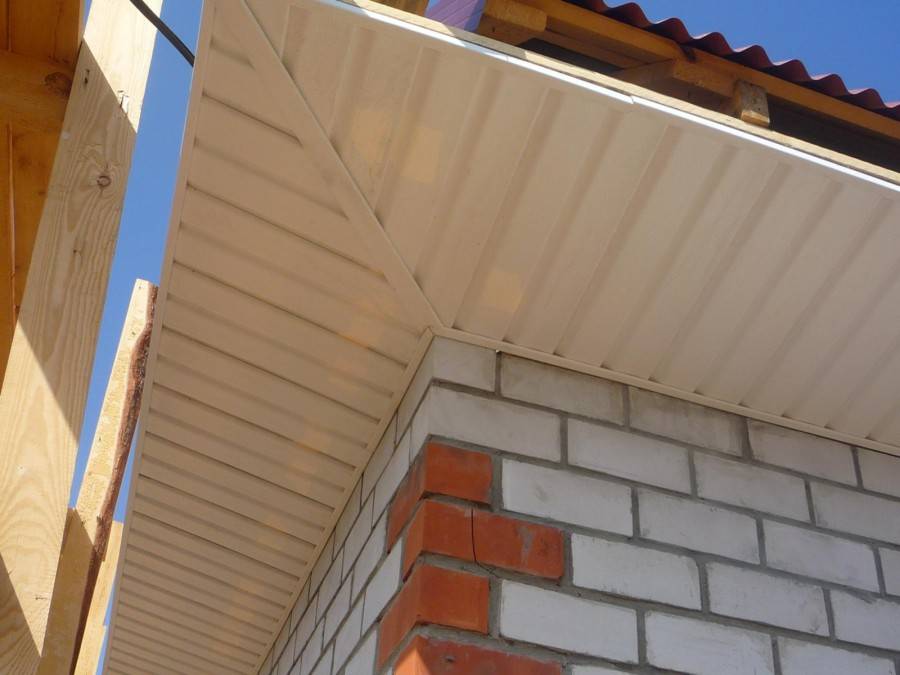

Приведенные фото вариантов четырехскатной крыши показывают их явную особенность – наличие четырех скатов, полностью закрывающих дом.

Данный фактор обуславливает несколько преимуществ:

• Высокая защищенность. Подобная конструкция не допускает попадания ветра. Влаги, ультрафиолета.
• Долговечность. Дома и покрытия.
• Практичность. Под таким настилом остается большое пространство, которое можно использовать в качестве комнаты.
• Освещенность. Несколько чердачных окон добавят света.
• Дизайн. Вариации покрытия, возможность оборудования оконных проемов со всех сторон придадут усадьбе особый шик.

Основные типы скатных крыш

Сооружение крыши над домом – верный показатель того, что капитальное строительство движется к логическому и долгожданному завершению, что скоро начнутся работы по благоустройству комнат, от поклейки обоев под покраску до лакировки новых дверей и установки вездесущих окон ПВХ. Но любой внутренний ремонт обязан базироваться на абсолютной надежности крыши – она должна быть герметичной, теплой, долговечной и внешне привлекательной.

Из всех типов кровли с выраженным уклоном крыша с четырьмя скатами считается наиболее надежной за счет равномерного распределения нагрузки – и она же характеризуется непростым монтажом. Поэтому описание других кровельных способов не будет лишним, «крышу дома своего» можно сделать по разным конструктивным схемам:

• Односкатная кровля между двумя протяженными стенами. Монтаж вальмовой крыши такого типа чаще актуален для вспомогательных построек (гаражей, мастерских, сараев и т.п.), он выполняется быстро и просто. Кровельные работы на односкатной крыше могут послужить хорошей «школой ремонта» перед возведением более сложных конструкций над жилыми постройками;
• Крыша двускатная – ею покрыта классическая русская изба, с коньком и обширным чердаком. Если план дома схож с вытянутым прямоугольником, то двускатная кровля будет бюджетным и надежным ремонтным решением, вполне выполнимым своими силами;
• Крыша мансардная – вариант двускатной кровли, с ломаными элементами кровельной конструкции вместо прямолинейных. В результате получается не банальный чердак, а вполне жилая мансарда под самой кровлей – ради расширения жизненного пространства такое покрытие и применяется;
• Крыша шатровая – представляет собой кровлю с одним или несколькими пиками, «полюсами» сходящейся кровли. Ею обычно накрывают сложные, многоугольные строения, с многочисленными флигелями и пристройками. Самому шатровую кровлю соорудить крайне непросто, потребуется привлечь специалистов солидной ремонтной фирмы;
• Кровля четырехскатная простая – сооружается над домом строго квадратного плана, все ее стороны (вальмы) равны между собой. Монтаж четырехскатной крыши такого типа выполняется проще, чем прочие варианты (см. ниже);
• Кровля четырехскатная прямоугольная – при неравной длине несущих стен два торцевых ската будут треугольными (как и у квадратного сооружения), а два других будут иметь вид одинаковых трапеций;
• Кровля четырехскатная сложная – вариант прямоугольной конструкции с дополнительными эркерами, слуховыми проемами, чердачными окнами и прочими выступающими элементами.

Как видно из этого обширного списка, вариантов «крышевания» жилых и нежилых строений существует много – и каждое из них нуждается в предварительном планировании, даже элементарная односкатная кровля. Четырехскатная крыша, расчет которой сложнее прочих, достойна отдельного рассмотрения.

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Классическую двускатную крышу легко узнать по паре прямоугольных скатов, которые примыкают друг к другу по центральной оси здания, и двум треугольным фронтонам с его торцов

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

Скаты простейшей вальмовой крыши определяют поверхности в виде двух трапеций и пары треугольников

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

• возможность обустройства чердачных окон прямо на скатах;
• увеличенная прочность, надёжность и устойчивость стропильной системы;
• повышенная стойкость к погодным факторам;
• возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
• более равномерное распределение веса кровли;
• улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Четырёхскатная крыша не является ноу-хау в архитектуре — её конструкция известна с глубокой древности

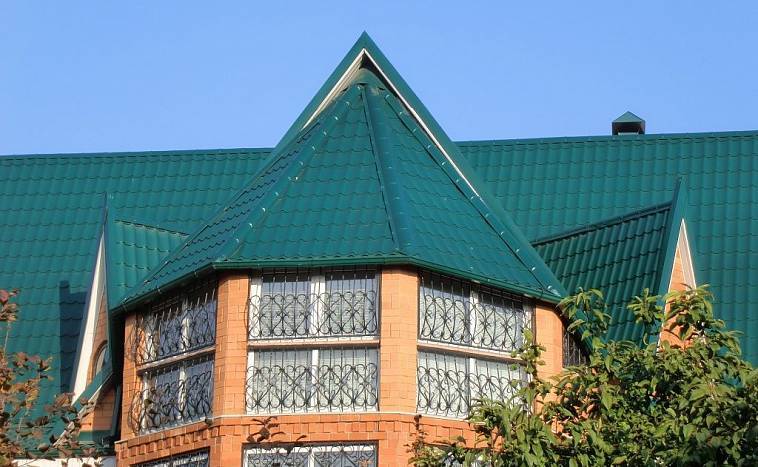

Схемы стропильных систем вальмовой крыши с эркером

После того как все особенности учтены, можно приступать к составлению чертежей для вальмовой крыши с эркерной стропильной системой. Для этого потребуется:

измерить высоту, длину и ширину строения;
на бумаге, придерживаясь определенного масштаба, схематически зарисовать фасад и торцы здания;
выбрать вариант вальмовой крыши с учетом конструктивных особенностей строения;
с учетом всех характеристик начертить на одном из эскизов несколько вариантов кровли с эркером, после чего выбрать самый подходящий, на чертеже обязательно должен быть отмечен угол наклона;
на чертеже отмечают расположение стропил (выделяют точками), длину стены разделяют на одинаковые отрезки, благодаря чему получается шаг для стропильной системы;
важно понимать, что шаг для стропильной системы во многом зависит от сечения и характеристик древесины, используемой в работе;
так как для вальмовой крыши с эркером требуется наличие утеплителя, то во время монтажа стропил стоит брать во внимание этот момент;
на чертеже отмечают расположение стропил для эркера.

После того как эскизы готовы, их соединяют в один большой чертеж, который используют в дальнейшем во время монтажных работ.

Важно! Благодаря предварительно подготовленному чертежу имеется возможность рассчитать необходимое количество строительного материала

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

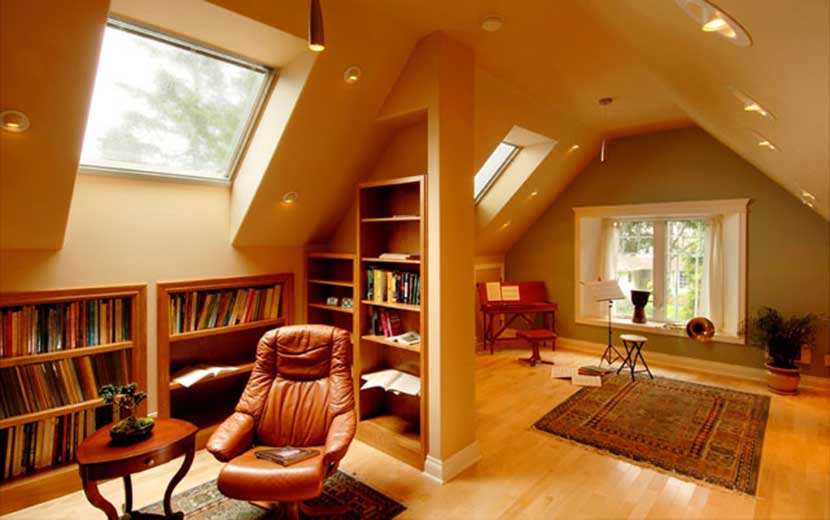

На мансарде можно обустроить кабинет с уголком для занятий музыкойИсточник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

• Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
• Некомфортные участки оборудуются под места хранения.
• «Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;
• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

На чертеже указываются точные размеры всех элементов кровли

В основании стропильной фермы лежат треугольники

Стропила трапециевидных скатов опираются на длинные несущие стены строения

Затяжки устанавливаются у основания стропил и выполняют роль балок перекрытия

При создании проекта необходимо учитывать длину стропил, их шаг, рекомендуемое сечение бруса или доски

Для крепления стропил применяются деревянные и металлические изделия

Крепления позволяют передать нагрузку от одного элемента системы к другому

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию

Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа

Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

• В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
• При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
• Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Разновидность кровельного покрытия	Оптимальный уклон в градусах	Нюансы при укладке материала
Шифер	от 13 до 60	При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая	От 30 до 60	При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица	Минимальный уклон — 15, максимальное значение не определено
Битумный шифер	Минимальный уклон — 5 градусов, максимальный — не определен	От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша	Минимальное значение — 20 градусов. Максимального нет
Черепица битумная	Минимальный уклон — 12 градусов, максимальный — не определен	Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

• Измерить параметры дома и выступа: высоту, ширину и длину.
• Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
• В зависимости от особенностей дома выбрать вид вальмовой кровли.
• Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
• Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
• Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
• Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
• На чертеже также должна быть обозначена стропила эркера.
• Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
• Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

• Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
• Длина ската, ее расчет производится от конька до края карниза.
• Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Виды

Существует несколько разновидностей крыш с 4 скатами. Наиболее популярна так называемая вальмовая крыша. Она состоит из двух трапеций и двух треугольников. Трапециевидные скаты соединяются между собой по верхнему ребру, а треугольные присоединяются к ним с фронтальных сторон.

Другой распространенный вариант – четыре треугольных поверхности, соединенные в одной центральной точке. Также можно создать практически любой проект, предусматривающий скаты на разных уровнях, разной формы, с ломаной линией соединения и т.д.

Если вы не являетесь профессионалом в области строительства, то при создании 4-х скатной крыши остановитесь на вальмовой кровле как самой простой в монтаже.

Как сделать 4-х скатную крышу своими руками. Пошаговая инструкция

Прежде чем приступать к монтажу кровли, следует составить ее проект. Расчеты можно провести самостоятельно, так как в этом нет ничего сложного. Главное – это понимание, от чего зависит тот или иной параметр на схеме.

Угол наклона скатов

При расчете угла наклона скатов используют три показателя:

• ветровая нагрузка на кровлю
• количество осадков в регионе
• материал изготовления крыши

Уклон может быть от 5 до 60 градусов. Следует также учитывать, будете ли вы обустраивать чердачное пространство. Если скаты будут слишком пологими, то высота чердака будет маленькой – жилую комнату здесь сделать будет невозможно. Таким образом, для строительства мансарды уклон скатов должен быть не более 45 градусов.

Если местность характеризуется частыми порывистыми ветрами или выпадением большого количества осадков в зимнее время, не стоит делать кровлю с углом наклона менее 30 градусов.

Если уклон будет 60 градусов и более, то атмосферные явления климатической зоны можно не учитывать.

Что касается материала изготовления кровли, то строительными нормами предусмотрены минимальные значения для каждого из них.

• Рулонные материалы, изготовленные на основе битума можно укладывать горизонтально.
• Асбестоцемент и глиняную черепицу – под углом от 9 градусов.
• Кровельные материалы из стали – уклон от 18 градусов и больше.
• Дерево – от 34 градусов.

Высота

Высота крыши – это тот параметр, который нужно будет вычислить. Площадь основания нам известна, так как коробка построена. Угол наклона кровли был вычислен на предыдущем этапе. Таким образом, применив несложные формулы со времен школьной программы, можно будет вычислить высоту конька.
