Как сделать электрический теплый пол под плитку своими руками: делаем монтаж правильно

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений

Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска

Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Виды

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

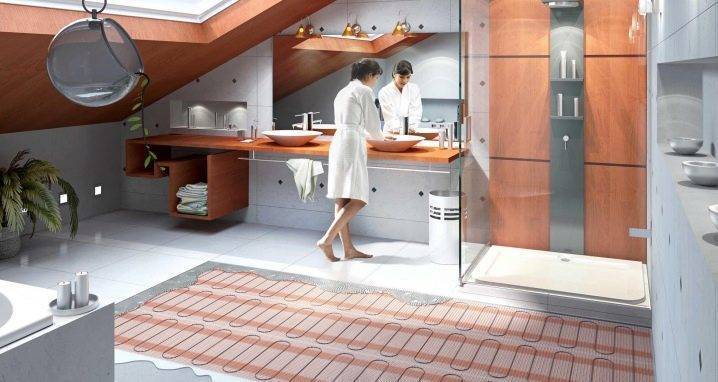

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

  • отличный внешний вид;
  • практичность;
  • хорошие показатели теплопроводимости;
  • способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Характеристики

Как уже говорилось, ИК полы продаются в виде полос, шириной от 50 до 110 см, длина же регулируется при помощи насечек, по которым можно обрезать изделие. Нагревательными элементами служат карбоновые пластины размещённые внутри плёнки.

Немаловажное значение играет и толщина плёночного «пирога», в отличие от других тёплых систем, она составляет всего 5 мм без финишного покрытия. Основным отличием плёночного отопления от обычного радиаторного, является то, что оно располагается под декоративным покрытием

Это позволяет устанавливать комфортную атмосферу в доме. Температура в нем регулируется с помощью терморегулятора, максимально возможный нагрев 50 градусов, но рекомендуемый температурный уровень +21

Основным отличием плёночного отопления от обычного радиаторного, является то, что оно располагается под декоративным покрытием. Это позволяет устанавливать комфортную атмосферу в доме. Температура в нем регулируется с помощью терморегулятора, максимально возможный нагрев 50 градусов, но рекомендуемый температурный уровень +21.

Чтобы пол функционировал, требуется мощность 220 Вт, а потребляемый максимум составляет 250 Вт/м2.

Работы по установке пола

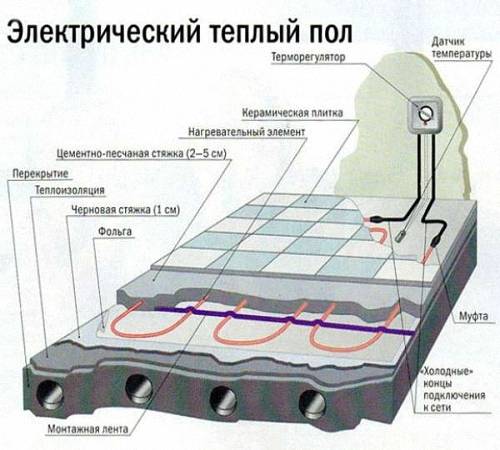

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

  • одножильный или двужильный кабель;
  • сетка для основы;
  • терморегулятор;
  • датчик температуры;
  • гофра под датчик;
  • демпферная лента;
  • цемент;
  • строительный песок;
  • перфоратор;
  • ножницы по металлу;
  • пенофол;
  • монтажный скотч;
  • армирующая сетка;
  • антисептическая грунтовка;
  • валик;
  • кафельная плитка;
  • плиточный клей;
  • шпатель с зубцами;
  • плинтус;
  • затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Плюсы и минусы

Электрический теплый пол отличается рядом весомых преимуществ:

  1. Возможно его использование как основного, так и вспомогательного источника отопления;
  2. Нагрев поверхности происходит равномерно;
  3. Возможность установки с различными напольными покрытиями (линолеум, ламинат, керамическая плитка);
  4. Можно самостоятельно регулировать температуру как во всей квартире, так и в отдельных частях;
  5. Это экологически чистая продукция, которая не наносит вреда здоровью;
  6. Длительный срок эксплуатации;
  7. Не занимает полезного места в жилом помещении, тем самым вид интерьера не изменяется.

Минусы:

  1. Высокая стоимость продукции;
  2. Нельзя использовать такой обогрев под паркет или половую доску, так как под воздействием высоких температур древесина деформируется;
  3. Кабели создают электромагнитное поле;
  4. При неправильном монтаже появляется риск поражения электрическим током.

Может ли грозить штраф за водные теплые полы в квартире подключенные к центральному отоплению?

Можно ли делать тёплый водяной пол от центрального отопления в квартире, и законно ли это — такой вопрос часто возникает у владельцев квартир? Конкретного пункта в законодательстве, о возможности запрещать установку таких систем, или о размере штрафа за их монтаж в квартире нет. Но есть статья, согласно которой возлагается ответственность за перепланировку в квартире.

Поэтому, чтобы не нарушать закон, лучше сделать водяное напольное отопление легально. Получить разрешение возможно, особенно для квартир в новостройках. В них, чаще разводка отопления поэтажная, поэтому разрешение будет выдано.

Для получения такого разрешения требуется:

  • провести экспертизу, чтобы определить — не нарушит ли система работу всех коммуникаций дома;
  • получить разрешение от теплосети и энергонадзора;
  • сделать проект и согласовать его в жил инспекции.

Не стоит обходить законные требования, ведь однажды придется столкнуться с проверяющими органами, и тогда проблем и затрат будет больше.

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Watch this video on YouTube

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Выбор типа системы

Под плитку можно уложить электрический, инфракрасный либо водяной пол. Более практичным и доступным считается система, работающая на электричестве. В продаже есть разные системы данного вида, но под плитку специалисты однозначно советуют использовать кабельную. Лучше всего приобрести всю систему в комплекте – это избавит от необходимости подбирать отдельные элементы, что без определенных знаний не всегда возможно.

В комплект обычно входят:

  1. Соединительные провода.
  2. Терморегулятор. Данный элемент предназначен для регулирования температуры пола. Его крепят на стену там, где будет удобно осуществлять регулировку системы.
  3. Кабель либо специальные маты. Ширина каждого мата – 45 см.

В продаже есть комплекты с одножильными, двужильными кабелями и «маты» – изготовленные из сверхтонкого кабеля. Двужильные стоят дороже, но лучше приобрести комплекты именно с такими кабелями – они считаются более безопасными.

В комплект могут входить и другие элементы – это зависит от фирмы производителя. Выбирая марку, необходимо посмотреть на то, насколько качественные материалы в комплекте, имеется ли гарантия, а также что написано в отзывах. Опытные мастера советуют не экономить и приобрести комплект не самый дешевый – это может отразиться на качестве обогрева в будущем. Более того, покупка комплекта даже средней стоимости (около 1,5 тыс. руб./метр) не покажется очень дорогой, так как помещение ванной комнаты обычно имеет небольшую площадь. Как правило, комплект теплого пола выбирают исходя из параметров ванной.

Кроме самого комплекта необходимо приобрести и фольгированный пенофол. Его укладывают фольгой вверх. Данный утеплитель поможет минимизировать потери тепла. В будущем использование подложки-утеплителя поможет снизить расходы на электроэнергию.

Кроме системы нужно будет приобрести:

  1. Понравившуюся плитку в необходимом количестве +10%.
  2. Зубчатый шпатель.
  3. Плиточный клей.
  4. Плиточную затирку.
  5. Клинья и крестики из пластика.

Укладка теплого пола под плитку

Для того чтобы процесс укладки прошел максимально быстро стоит заранее изучить основные моменты монтажа, подобрать инструменты, а также проверить состояние электросетей дома.

Материалы и инструменты

Выбирая для обустройства системы отопления под плитку термоматы, заранее приобретаем:

  1. Набор термоматов (нагревательный мат, терморегулятор, термодатчики, инструкция по эксплуатации).
  2. Теплоизолирующий материал пенофол. Это полотно из вспененного полиэтилена и фольги на самоклеящейся основе. Его выстилают на бетонную поверхность прежде чем зафиксировать нагревательные маты. Цель — минимизировать потери тепла.
  3. Инструменты: рулетка, строительное лезвие, зубчатый шпатель, крестообразные распорки для укладки декоративной плитки, смесь клеевая плиточная и готовый состав для затирки, плоскогубцы и отвертка, строительный уровень.
  4. Плитка половая.

Замеры и чертежи

Важный пункт из перечня алгоритма действий по обустройству теплого пола под плитку — разработка схематического изображения с пометками прокладки проводов или термостатов.

При разработке схемы важно помнить определенные рекомендации:

  • отрезок от стены до термоматов составляет десять сантиметров;
  • в точках локализации тяжелых предметов нагревательные элементы не прокладывают (недостаток теплоотдачи приводит к нормальной эксплуатации всей системы).

После того как план намечен, рассчитывают требуемый объем материалов.

Проводя расчет, учитывают следующие моменты:

  • климат проживания (в регионе с холодным климатом климата выбирают более мощные системы);
  • если электрический теплый пол эксплуатируется как главный источник отопления, мощность системы увеличивается в несколько раз от расчетной;
  • учитывается наличие и качество утепления стен, пола и потолка;
  • показатель площади и высоты помещения, которое необходимо обогреть.

Существуют определенные параметры мощности системы теплого пола: для отапливаемых комната 150-180 Вт на каждый метр квадратный, а для неотапливаемых помещений показатель мощности соответствует 250 Вт на каждый квадратный метр.

Монтаж теплого пола

При монтаже системы теплого пола под напольную ПВХ плитку используют трубы, уложенные в стяжку. Процесс монтажа выглядит следующим образом:

  1. Бетонное основание очищают от мусора, при необходимости выполняют локальный ремонт.
  2. Перекрытие выравнивают строительными самовыравнивающимися смесями.
  3. На основание укладывают изоляционный материал фольгированным слоем вверх.
  4. По периметру помещения фиксируют демпферную ленту.
  5. Трубы укладывают согласно выбранной схеме – «улиткой» или «змейкой». Для фиксации контуров используют специальные пластиковые крючки. Также трубы могут укладываться по армирующей сетке, к которой они крепятся пластиковыми жгутами.
  6. Систему подключают к коллектору, наполняют водой и проверяют работоспособность.
  7. Трубы заливают стяжкой, предварительно отключив систему. Включить ее можно будет только после полного высыхания раствора.

Если заливка стяжки невозможна, например, по деревянному основанию, укладку труб выполняют сухим методом. В дощатом настиле вырезают каналы под трубы, а после их укладки монтируют ровное фанерное основание под кварцвиниловую плитку.

Подготовительный этап

Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.

Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.

Выравнивание пола

Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.

Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения – стандартную демпферную ленту.

Подготовка основания

Правильно подготовленное основание для укладывания электрического пола является показателем качества будущего напольного покрытия.

Алгоритм работ:

  1. Основание должно быть чистым и ровным. Фундамент очищается от загрязнений и, если есть необходимость, выравнивается с помощью цементной смеси. Трещины и прощелины тщательно заделываются. Бетон и керамогранит выравнивается при помощи шлифовальной машины.
  2. Измерение помещения. Правильно выполненные замеры помогают ускорить процесс монтажа системы.
  3. Грунтовка поверхности чернового пола. Грунтование позволяет лучше скрепить основание с цементной стяжкой.
  4. Далее укладывается гидроизоляционный слой при помощи полиэтилена, который должен заходить на стену на 10 см.
  5. Размещение по периметру основания демпферной ленты. Она предназначается для равномерного распределения тепла по поверхности.
  6. Установка теплоизоляции. Утеплитель выбирается в зависимости от вида напольного покрытия.
  7. Покрытие армирующей сеткой. Если к раствору стяжки добавить микрофибру или пластификатор, можно обойтись без дополнительного укрепления.

Монтаж стержневого пола

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Составление схемы укладки – как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

  • Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
  • Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
  • Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку

При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, – и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.

Советы и рекомендации

Перед покупкой следует определиться с мощностью теплого пола. Это обусловлено тем, является ли система основным или дополнительным источником отопления. В многоквартирных домах обычно имеются стационарные радиаторы отопления, поэтому достаточно теплого пола мощностью 80–100 Вт/м².

После определения мощности электропола необходимо выбрать вид системы. Для ванной удобнее всего использовать нагревательные маты, поскольку они просты в монтаже и не «съедают» высоту помещения благодаря тонкому слою плиточного клея. Если помещения довольно высокие, то можно использовать и кабельные теплые полы, укладывая их в стяжку. Правда, процесс окажется более трудоемким. Если позволяют средства можно выбрать самую дорогую разновидность – это нагревательные инфракрасные стержни, а плитку на них стоит укладывать на тонкий плиточный слой. Это позволит снизить трудоемкость процесса и избежать сильного поднятия уровня пола.

В частном доме, где высота помещений позволяет «отдать» под теплый пол и бетонную стяжку 15–17 см, можно использовать водяные теплые полы

Перед установкой важно также правильно рассчитать теплоэффективность системы, определиться с шагом укладки труб и особенностями разводки. Ввиду сложности монтажа и его высокой стоимости данные работы лучше доверить профессионалам

Повысить эффективность системы, а также предотвратить ее перегрев позволяет следование нескольким рекомендациям.

  • Предотвратить нерациональный обогрев позволит соблюдение расстояния между теплым полом и стенами помещения. Рекомендуемый показатель этого расстояния составляет 5 см.
  • Недопустимо укладывать теплый пол рядом с радиаторами отопления менее чем на 10-см расстоянии. Нагреваясь от радиатора, система не сможет отдавать тепло, что вызовет перегрев и, как следствие, короткое замыкание кабеля.
  • По этой же причине (невозможность отдавать полностью тепло) не следует укладывать теплый пол под массивную мебель без ножек.

Перегрев кабелей и выход системы из строя может спровоцировать слишком плотная укладка витков кабеля (менее 8–9 см), а также пересечение кабельных линий.
В процессе монтажа важно не допустить случайного разрыва кабелей. Предотвратить это можно, надев обувь на мягкой подошве и минимизировав передвижение по зафиксированному к полу кабелю

Некоторые специалисты закрывают уложенные на пол кабели листами фанеры или ДСП.
При организации водяного теплого пола необходимо оставить трубы под давлением при заливке стяжки. Это позволит избежать их деформирования под весом состава для стяжки.

  • Если теплый пол монтируется в уже обжитом доме, то для его установки следует удалить старое напольное покрытие. При его сбивании, скорее всего, деформируется имеющаяся под ним стяжка. Не стоит пытаться восстановить ее, проще и дешевле будет сбить ее, выровнять поверхность и залить новый слой. При использовании греющих матов их можно укладывать прямо поверх старой плитки. Это упрощает и ускоряет монтаж, хотя при таком методе увеличивается толщина пола.
  • Для тестирования системы после монтажа лучше использовать специальные приборы, позволяющие установить напряжение системы. Если полученные показатели соответствуют заявленным в инструкции устройства, можно приступать к заливке пола.

  • В момент сушки стяжки недопустимо включать теплый пол, это приведет к деформированию слоя стяжки. Выключить теплый пол необходимо и при укладке плитки. Клей должен просыхать в максимально естественных условиях.
  • Защитить электропол позволит использование влагостойкой затирки для плитки.

О том, как правильно установить теплый пол в ванной, смотрите в следующем видео.

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

  • теплоотражающая подложка – 2-3 мм;
  • инфракрасная пленка – 0,4-0,5 мм;
  • малярная сетка – до 2 мм;
  • слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

  • местонахождением терморегулятора;
  • эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

  • нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
  • пленка должна покрывать до 70 % площади в комнате;
  • наличие отступа от стен на уровне 10-12 см;
  • пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

  • делаются отверстия;
  • в них вставляются дюбели;
  • саморезами крепится малярная сетка;
  • создается нетолстая и равномерная первичная бетонная стяжка;
  • происходит полное высыхание стяжки;
  • производится последняя проверка функционирования теплого пола;
  • наносится фиксирующая стяжка;
  • после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

  • осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
  • в качестве крепежных элементов использовать гвозди;
  • производить подключение пленки без заземления;
  • сгибать ее под углом 90º на участке длиной до 5 см;
  • устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
