Как сделать фундамент из покрышек своими руками: как правильно сделать? Заливать бетоном или нет

Как сэкономить на фундаменте

Главный плюс старых шин — они есть у всех автомобилистов, всё равно валяются без дела, а ведь могут ещё поработать!

Конечно, построить фундамент из покрышек намного сложнее, чем сделать клумбу. Это уже масштабная задача, но зато можно получить очень дешёвое и достаточно прочное основание для построек.

Преимуществ у фундамента из покрышек несколько:

• Дешевизна. Даже если у вас в гараже старых шин недостаточно, всегда можно поехать на ближайший автосервис и буквально за бутылку спиртного договориться с его сотрудниками. Они отдадут валяющиеся без дела покрышки, остаётся только транспортировать их на место стройки. Что тоже недорого — можно сделать пару рейсов на собственной легковой машине.
• Качественная резина покрышек отлично переносит перепады температуры, жару, морозы, повышенную влажность. Это долговечный материал, рассчитанный на существенные нагрузки.
• Структура покрышек позволяет им выдерживать существенные нагрузки. Можно не бояться деформации под весом постройки.
• Сама резина покрышек и их форма обеспечивают гидроизоляцию.

Недостатки у фундаментов из покрышек, конечно, тоже есть:

• Несмотря на достаточно высокую прочность материала, специалисты не советуют возводить на таком основании капитальный дом. Это вариант для беседок, гаражей, сараев, бани, других хозяйственных построек. Впрочем, в сети мы нашли отзывы хозяев домов, построенных на фундаменте из покрышек. И отзывы хорошие! Например, один из владельцев построил дом размером 6х6 метров высотой два этажа на 36 грузовых покрышках. И благополучно пристраивает к нему гараж. Однако, разумеется, кирпичный, тяжёлый дом на покрышках в любом случае лучше не строить. Куда более лёгкий каркасник — возможно, но проведя расчёты нагрузки.
• Непосредственно на землю покрышки укладывать нельзя! Чтобы они не нагревались от земли и не выделяли вредные пары, нужна гидроизоляция.
• Покрышки внутри нужно чем-то набить, тщательно, плотно, чтобы фундамент получился достаточно надёжным.

Мы посвятили целую серию статей различным видам фундаментов. Так вот из покрышек вы сможете построить столбчатый фундамент, ленточный и сплошной. Последний будет самым надёжным вариантом. Кроме того, «покрышечный» фундамент может быть заглублённым или поверхностным.

Набивать покрышки можно разными материалами. Разумеется, самым надёжным выбором станет заливка бетоном. Однако, раз уж мы решили экономить по полной, засыпать покрышки можно щебнем, битым кирпичом, гравием, добавив песок, чтобы заполнить все пустоты.

Процесс строительства фундамента из автомобильных покрышек выглядит так:

1. Составляем план, определяемся с видом основания, желательно сделать чертёж, разметку на участке.
2. Верхний плодородный слой грунта убирается полностью, если решено сделать углублённый фундамент — роется котлован. Если нет — будет достаточно тщательно выровнять площадку. Если участок небольшой, речь идёт о строительстве бани или беседки, то можно справиться с помощью лопаты и граблей.
3. Далее укладываем слой гидроизоляции, засыпаем гравий, песок, то есть обустраиваем дренажную подушку.
4. После по уровню укладываем покрышки — в виде отдельных столбов, лентой по периметру или всплошную по всему участку, в зависимости от выбранного типа фундамента.

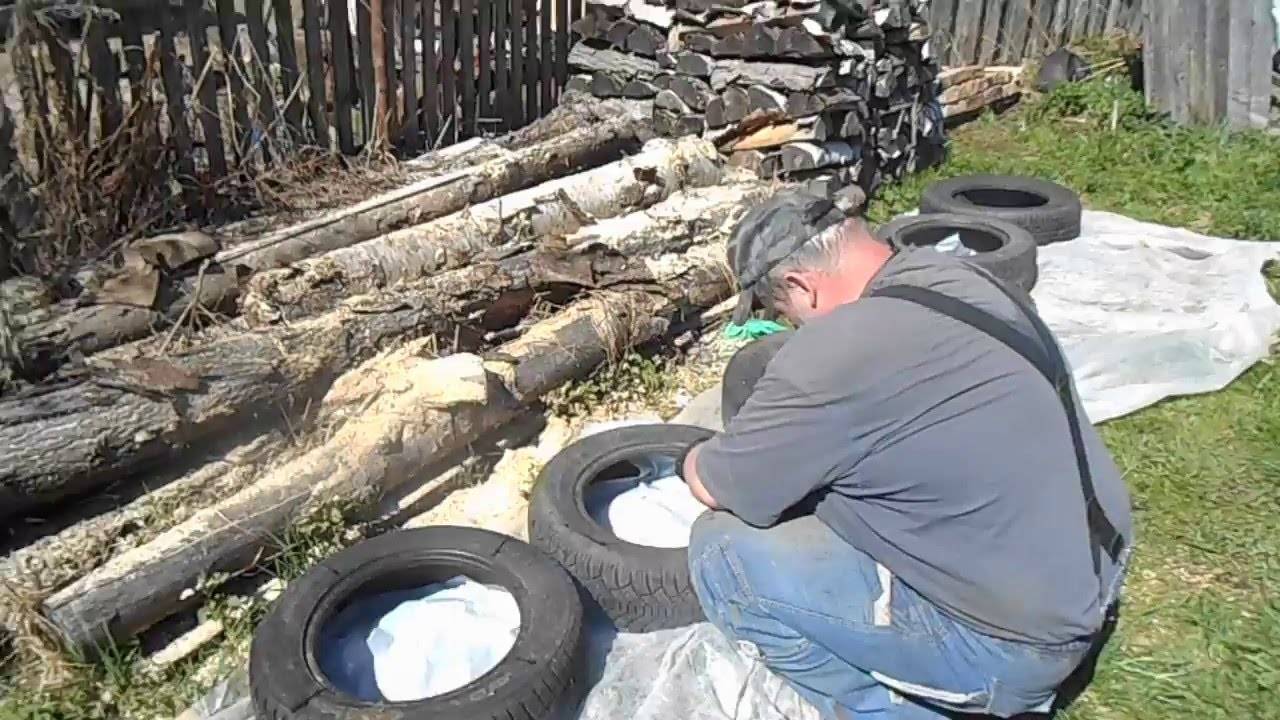

5. На самое дно каждой покрышки кладём слой гидроизоляционного материала, а затем набиваем её битым кирпичом, гравием, щебнем, песком. Всё нужно очень плотно утрамбовать, не допуская пустот. Песок желательно проливать, а затем досыпать и вновь трамбовываит.
6. Сверху всё заливаем бетоном, ждём, пока он просохнет.
7. Можно приступать к строительству опалубки, которая должна в идеале перекрывать наружные грани основания. Сверху вновь укладываем рубероид.

Опытные строители советуют укладывать покрышки минимум в два слоя, чтобы поднять фундамент, улучшить его амортизационные качества. Между собой верхние и нижние шины можно соединить саморезами. При соблюдении технологий, использовании покрышек из качественной резины, согласно отзывам пользователей, обычно никаких проблем с дальнейшей эксплуатацией строения не возникает. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Как сделать?

В первую очередь необходимо подготовить проект и приблизительную смету. Но также нужно рассчитать нагрузку, и определиться с видом грунта. Чертеж стоит изначально сделать на бумаге, и во время выполнения работ неукоснительно ему следовать.

Для укладки фундамента из старых автомобильных шин, кроме самих колесных изделий, потребуются и другие инструменты и материалы:

• лопата, чтобы выкопать котлован;
• грабли для выравнивания поверхности;
• щебенка и гравий, чтобы заполнить пустоты между покрышками;
• раствор цемента и песок для него;
• арматура;
• строительный уровень;
• битый кирпич, чтобы заполнить покрышки изнутри;
• рубероид, из которого будет выполнен выравнивающий слой и гидроизоляция.

Технология установки разных видов фундамента имеет свои отличия.

Плитный

Перед возведением любого из фундаментов необходимо предварительно расчистить участок и убрать мусор. Снятие растительного слоя нужно проводить глубиной около полуметра, после этого площадку требуется выровнять. Далее засыпаются обломки кирпича либо щебенка, снова выравнивание и уплотнение.

Лучше использовать шины от колес большегрузов либо другого крупного автотранспорта.
Автопокрышки большого размера необходимо уложить рядами и очень плотно, и после этого заполнить рубероидом, несущим функцию гидроизолятора и удерживающим набивку. Далее внутрь насыпаются осколки кирпича, земля и песок. Набивка должна быть уложена максимально плотно, от этого зависят амортизирующие свойства покрышек и уровень нагрузки на строение. В случаях, когда основание нужно сделать максимально жестким, его требуется залить бетоном.

Далее следует заполнить пустоты между покрышками подготовленными материалами, за исключением песка, который может давать просадку. После этого монтируется опалубка, которая должна быть достаточно широкой, чтобы перекрывать наружные грани и защищать их от негативного воздействия солнечных лучей. Когда эти работы выполнены, основание накрывается рубероидом для улучшения гидроизолирующих свойств.

При бетонировании в первую очередь нужно заняться очищением опалубки и самого места проведения работ, удалить мусор и масляные пятна. После этого устанавливаются маяки, по которым будет определен уровень поверхности бетона. Сама бетонная смесь должна быть пластичной, чтобы без проблем заполнить все пустоты без использования дополнительных инструментов. Уплотнять бетон можно как с помощью специальных механизмов, так и вручную, главное, чтобы процесс был проведен качественно.

Само основание должно получиться максимально ровным, это проверяется с помощью строительного уровня.
Максимальное отклонение в данном случае составляет 10 миллиметров на 1 метр. После этого конструкция оставляется на срок около недели, чтобы бетон набрал прочность. Опалубка удаляется через сутки после того, как смесь уложена. Готовый фундамент выглядит как монолитная плита, на него устанавливаются конструкции сооружения. Нижние части конструкций необходимо закрепить к анкерам.

Ленточный

Технология установки ленточного фундамента, несмотря на схожесть с плитной, имеет свои особенности. В первую очередь нужно определить, где будут располагаться оси несущих стен и перегородки. На расстоянии минимум метра от осей устанавливаются колышки. Это является важным условием, так как помогает правильно распределить нагрузку.

Далее следует вырыть траншею в соответствии с расположением осей. Ее ширина должна превышать ширину покрышек, а глубина быть меньше, чем способен промерзнуть грунт. Шины укладываются как минимум двумя рядами и наполняются подготовленными материалами/

Столбчатый

При установке столбчатого фундамента перед началом работ снимается толстый слой грунта. После этого нужно вырыть котлован необходимых размеров. Он наполняется щебнем, который тщательно уплотняется.

Технология укладки

Для успешного выполнения задуманного необходимо детально подготовиться. Составляется проект, в который входит чертеж. Изучается структура грунта и рассчитывается возможная нагрузка. На основании полученных данных подбирается вид фундамента и составляется смета.

Плитный

Такое основание прекрасно подходит для жилых домов каркасного типа. Для него желательно подбирать колеса самого большого размера. Хорошо подходят покрышки от тракторов, автобусов и большегрузов. Размер материала влияет на устойчивость и прочность конструкции.

У многих застройщиков возникают сомнения – фундамент из покрышек заливать бетоном или нет. Это связано со страхом, что конструкция может получиться не совсем надежная. А между тем расчеты показывают, что одна стопка столбчатого основания выдерживает до двух тонн нагрузки. Заливка раствором нужна по необходимости – для получения дополнительной жесткости.

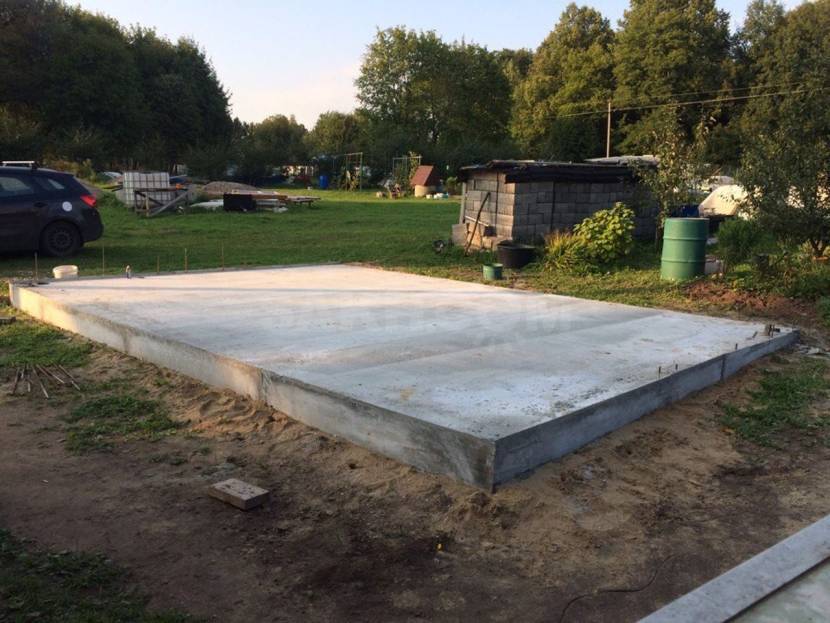

Заливка бетоном поверх основания из шинИсточник sakh.com

Всю работу делают поэтапно:

1. Расчищается площадка по размерам проекта.
2. Выкапывается котлован на глубину минимум 30 см (плодородный слой).
3. Дно ямы выравнивается, используя строительный уровень.
4. В котлован укладываются плашмя скаты, как можно плотнее.
5. Все пустоты заполняются строительным мусором, битым кирпичом, а лучше гравием.
6. На подготовленное основание укладывается стандартное железно-бетонное перекрытие.

Если используются большие тракторные колеса, то достаточно одного ряда покрышек в котловане. Применение шин намного меньшего размера потребует их укладки в два ряда. Также это необходимо сделать, если почва заболочена. И специалисты не советуют применять для засыпки пустот песок. Он дает значительную усадку.

Вместо плит перекрытий применяют заливку бетоном. Для этого поверх покрышек расстилают рубероид и сооружают опалубку. Проводят армирование и заливают цементным раствором. Дают выстоятся неделю перед началом возведения стен.

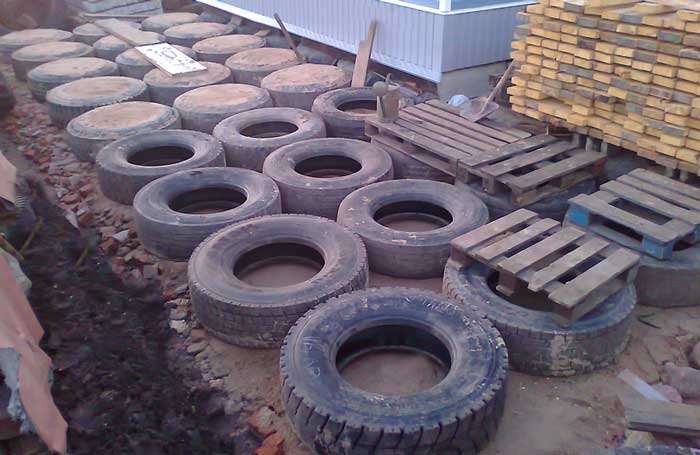

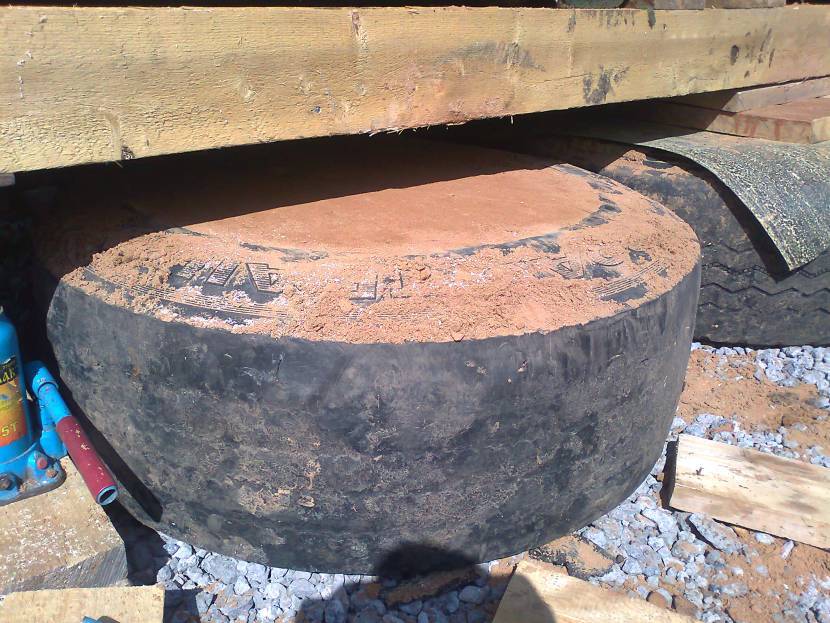

Заполненная покрышка для фундаментаИсточник img-fotki.yandex.ru

Ленточный

Технологию полностью повторяет предыдущую, за тем исключением, что перед выкапыванием траншей необходимо точно определить их нужное местоположение. Для этого по чертежу смотрят размеры наружных и несущих перегородок. Затем переносят разметку на строительную площадку.

Ширина траншеи делается по размеру используемых колес, а глубина должна составлять не менее двух толщин. Покрышки, расположенные по углам и в местах пересечения с несущими стенами, дополнительно закрепляются при помощи арматуры, забитой в грунт.

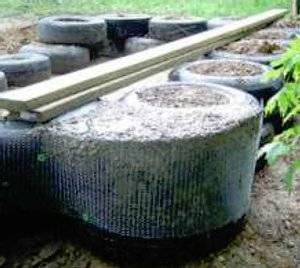

Покрышки в ленточном фундаментеИсточник pobetony.ru

Столбчатый

Для этого фундамента также необходимо удалить плодородный слой почвы, а полученный котлован засыпать щебнем и тщательно его утрамбовать. Далее по углам будущего здания укладывают покрышки, размещая их в виде столбов. Дополнительно их устанавливают в местах пересечения наружных и несущих внутренних стен.

Внутренности конструкций заполнятся щебнем, увлажняя и утрамбовывая слой за слоем. Завершить работу следует заливкой бетонной шапки. После отстаивания в течение четырех суток, можно начинать монтировать сверху брус для нижней обвязки здания.

Видео описание

Следующее видео покажет, какие предварительные работы потребует фундамент из покрышек, как правильно сделать разметку для опор и по какой технологии лучше проводить укладку материала:

Коротко о главном

Подводя итоги, следует отметить:

• Списанные автомобильные покрышки легко могут заменить бетон с армированием при обустройстве фундамента.
• Подобные основания подходят, как для нетяжелых хозяйственных построек, так и каркасных жилых домов.
• В последнем случае лучше возводить плитный фундамент и в случае необходимости увеличивать его жесткость заливкой бетоном.
• Для нестабильного грунта и в сейсмических зонах больше оправдано применение столбчатого основания под строительство.

А в целом эксперты дают только положительные оценки по прочности и надежности получаемых конструкций. К тому же по экономичности способ значительно превосходит все другие известные.

Способы возведения фундамента

Резиновые покрышки подходят для создания нескольких разновидностей фундамента. Самые распространенные – сплошной и столбчатый.

Для проведения работ потребуются следующие материалы:

• трубы или грабли для утрамбовки;
• рубероид;
• песок;
• кирпич – целый или обломки;
• линолеум;
• строительные уровни;
• арматура;
• доски опалубочные;
• лопата.

Как сделать опалубку из покрышек под мастерскую от дачного умельца:

Столбчатое основание

Подходит для построек в зонах с повышенной сейсмической активностью. Во время землетрясения материал амортизирует сильные толчки. Для фундамента лучше использовать шины следующих категорий транспортных средств:

• грузовых автомобилей;
• тракторов;
• снегоуборочных машин;
• сельскохозяйственной техники.

Благодаря большому диаметру шин вес здания распределяется равномерно. Порядок выполнения работ следующий:

• верхний шар грунта нужно освободить от камней и корней;
• убрать верхний слой почвы – около 25 см;
• выкопать котлован;
• укладка должна быть двухслойной;
• границы следует разметить с помощью колышков;
• первую покрышку следует разместить посередине;
• затем с помощью уровня выполнить горизонтальное выравнивание, шины должны располагаться на одинаковом расстоянии друг к другу;
• пустоты должны быть засыпаны кирпичом;
• сверху основание нужно покрыть щебнем и тщательно утрамбовать поверхность;
• щебень нужно тщательно увлажнить, после чего залить раствор во внутреннюю часть покрышек;
• схватится бетон в среднем через пять дней, только после этого можно приступать к установке опалубка, оптимальная высота бортиков – 11 см. Убрать вспомогательную конструкцию можно не ранее, чем через неделю.

Сплошной тип фундамента

Основание можно сделать сплошным слоем несколькими способами. Самый распространенный – плиточный. Этот тип фундамента двуслойный, из ровно уложенных шин.

Для его создания потребуется:

• очистить территорию от сорняков, мусора;
• снять насыщенный влагой шар грунта;
• котлован не нужно делать глубже точки замерзания почвы;
• затем укладываются шины одинакового размера, желательно большого диаметра;
• образовавшиеся пустоты заполняются гравием или кирпичом, песок для этой цели не подходит, так как основание может просесть;
• на покрышки нужно постелить рубероид, материал сделать поверхность ровнее, таким образом можно сэкономить на дорогостоящей гидроизоляции;
• по периметру строится опалубка, бортики должны быть деревянными, высота – не менее 10 см;
• затем укладывается арматура в рамках территории, очерченной опалубкой;
• сверху необходимо залить бетонный раствор.

Как сделать фундамент из шин без снятия почвы

Основание из автомобильных покрышек можно сделать и без снятия грунта. Для этого понадобится следующее:

• уложить шины по периметру постройки;
• затем залить их раствором из бетона;
• тщательно обвязать швеллерами.

Завершает процесс привязка нижней части постройки.

Из шин можно сделать надежный фундамент для небольших конструкций. Доступный материал позволяет существенно сэкономить. К тому же – это еще и отличный способ утилизировать ненужную резину, которое вредит экологии.

Как сделать фундамент из покрышек для бани

Рассказ про фундамент из покрышек начнем с того, что на загородном участке было решено построить баню (5*5 метров). Так как конструкция стен бани состояла из бруса (легкого материала) то и фундамент изначально решили делать легким, мелкого заложения. Хозяином дачи является человеком творческой натуры (программист), соответственно, к изготовлению фундамента тоже подошёл с творческой стороны. По пути на дачный участок располагался шиномонтаж, вокруг которого находились кучи старых покрышек. После недолгих переговоров (с благодарностью от шиномонтажа) эти покрышки переместились на дачный участок, вызывая недоумение соседей и знакомых.

Фундаментом из покрышек занимались люди, которые очень далеки от строительной сферы, но умение в интернете находить нужную информацию, принесло свои плоды.

Итак, как сделать фундамент из покрышек своими руками! Вначале был снят слой чернозёма, толщиной около 400 мм. Таким образом, добрались до глинистых слоев, которые по твёрдости превосходили чернозёмные и позволяли проводить начальные работы. На высоте около 100 мм по периметру будущего фундамента натянули веревочки, выдерживая горизонталь, которую определяли с помощью уровня, приставленного к веревочке (примитивно, но действенно). На дно котлована дополнительно был насыпан слой глины (100 мм) и рассыпан щебень. После этого подушку утрамбовали ручным трамбователем, изготовленным из части бревна с приделанными ручками. При трамбовке подушку слегка поливали водичкой.

После двух дней высыхания основания, приступили к работе с покрышками. Для изготовления данного фундамента использовали шины различные по внутреннему но обязательно одинаковые по внешнему радиусу диаметру. Вначале попробовали заполнять их глиной возле места, где её копали. Но шины оказались слишком тяжёлые, к тому же, при транспортировке часть глины вываливалась наружу. Поэтому решили глину доставлять на место строительства и осуществлять наполнение покрышек непосредственно на месте ведения работ. Следует отметить, что все действия точно выполнялись по технологии, описанной в интернете, которая гласила, что покрышка должна как можно плотнее набиваться глиной. Это оказалось делом не простым и трудоёмким.

Весь процесс укладки первого ряда проходил так: вначале подняли веревочку на высоту покрышек и натянули по горизонтали ранее описанным способом. Затем укладывали на место пустые шины, тщательно заполняя их глиной. На место, где планировалось установить будущую печь, покрышку не закладывали, так как печь решили установить на отдельную (классическую) плиту. Таким образом, на подготовку подушки фундамента и укладку первого ряда шин ушло четыре дня.

Установка шин на второй ряд мало отличалась от первого, за исключением того, что была настелена подложка под покрышки (полиэтиленовая лента от упаковок утеплителя, которую обычно выбрасывают).

Также шины во втором ряду между собой фиксировались металлическими скобами, что придало фундаменту дополнительную жёсткость.

После заполнения всей площади покрышками, на них установили опалубку (строго выдерживая горизонталь), выполненную из 150-й обрезной доски, которую снаружи зафиксировали распорами. Доски монтировались на покрышки таким образом, чтобы будущая монолитная плита на 2/3 заходила на покрышку.

Далее внутри опалубки в два слоя (крест на крест) уложили рубероид, выполняющий роль гидроизоляции, который сверху присыпали глиной и как смогли, утрамбовали.

Затем на эту конструкцию настелили полиэтилен. Сверху уложили армирующий пояс с толщиной прута 10 мм.

Для заливки монолитной плиты использовали привозной бетон (B-20, класс текучести П-4), в объёме 2,5 куб. метра. После растяжки бетона и его схватывания, плиту укрыли пленкой и оставили на 20 дней для набора прочности, раз в два дня смачивая водой. На изготовление фундамента ушло 29 дней (с учетом твердения бетона).

Теперь следует сказать об этой конструкции с практической точки зрения.

Изготовление фундамента не потребовало проведения серьёзных земляных работ, и было выполнено из бросовых материалов, что отразилось в значительной экономии средств. Такому фундаменту не страшна сырость и срок его эксплуатации практически неограничен. Отдельно отметим, что он стоек к зимним пучениям грунта из-за того, что покрышки спокойно переносят деформацию, хорошо работая на изгиб. Сооружения, фундаменты которых выполнены таким образом, можно смело заносить в реестр «Зелёных домов», берегущих окружающую среду.

И вот теперь можно дать ответ на вопрос, который был поставлен вначале: авантюра это или разумный выбор? Решать Вам…

11,684 просмотров всего, 9 просмотров сегодня

Этапы строительства

В целом принцип создания подобного фундамента предельно прост и понятен из инструкции, представленной выше. Данный метод подходит для основания всех типов: ленточных, столбчатых, плитных

Существует несколько нюансов, которые стоит принять во внимание при сооружении различных конструкций

Основание для беседки

В этом случае подойдет ленточный фундамент, поскольку конструкция беседки не обладает большой массой. Если беседка будет располагаться в непосредственной близости от воды, то рекомендуется установить 2 ряда покрышек с двойной гидроизоляцией.

Подсобные строения

Такие конструкции также не обладают большой массой, поэтому их можно возвести на столбчатом фундаменте, или же установить всего несколько шин в ключевых участках сооружения (например, по каждому углу).

Каркасный сарай на покрышках

Основа под баню

В данном случае гидроизоляция играет первоочередную роль, поскольку бани чаще всего собираются из бревен. На готовый ленточный фундамент из покрышек необходимо постелить резиновую прослойку, после чего сооружается черновой пол и чистовой настил.

Как видите, подобный фундамент действительно подходит для множества конструкций, а, главное — он дешев и подходит для частного строительства и решения несложных задач. Овладев этой технологией, вы сможете построить на своем участке все необходимое для комфортной жизни и спокойного отдыха.

Выполнение работ в зависимости от фундамента

Плитный

Применяется в том случае, когда нужно передать нагрузку на максимальную площадь
, т.е. при строительстве на слабых, водонасыщенных или болотистых грунтах.

1. Участок расчищается
   . Убираются камни, мусор, срезается кустарник и деревья.
2. Снимается растительный слой
   на глубину до полуметра, площадка выравнивается.
3. Засыпается щебнем или битым кирпичом
   , выравнивается вчистовую, уплотняется.
4. Рядами, плотно укладываются покрышки
   от колесных тягачей или других большегрузных автомобилей.

Внутрь каждой из них закладываем , который будет препятствовать высыпанию набивки и служить дополнительной гидроизоляцией.
Покрышка заполняется битым кирпичом, щебнем, песком или землей
. Уплотнение наполнителя в шине процесс трудоемкий и для облегчения его можно срезать ее верхнюю кромку, но практика показывает, что одна трудоемкая операция заменяется другой, не менее тяжелой. Плотность набивки зависит от условий строительства и может быть:

• заполнение на 75 – 85%
  в том случае, когда фундамент рассчитывается на восприятие деформаций от вспучивания грунта или землетрясения. Это улучшает амортизационные свойства и снижает нагрузку на стены сооружения;
• полностью засыпается
  и хорошо утрамбовывается, если таких нагрузок не предвидится;
• заливается бетоном
  , если нужна высокая жесткость и прочность основания.

Пустоты между уложенными и заполненными шинами, заполняются камнями, битым кирпичом, щебнем, битым стеклом или подобным материалом. Использовать песок для этих целей не рекомендуется, т.к. песок дает просадку
.

Опалубка делается немного шире, таким образом, чтобы при бетонировании были закрыты и наружные грани
, что позволить не только усилить основание, но и предотвратит выделение вредных веществ под воздействием солнечных лучей.
После монтажа опалубки фундамент из автомобильных покрышек накрывается рубероидом
, что позволит избежать неоправданных потерь бетона и улучшит гидроизоляцию. Достаточно одного слоя такого покрытия, если полосы уложены с нахлестом не менее 5 см.

Армирование
производится согласно проекту. Используется арматурные стержни класса А – ІІІ диаметром 10 – 12 мм или арматурная сетка такого же качества. При изготовлении каркаса необязательно применение сварки: можно ограничиться вязкой узлов специальной отожженной вязочной проволокой. Расстояние от бетонируемой конструкции до низа арматуры должно быть не меньше 30 мм, которые необходимы для создания защитного слоя.

Насыщенность арматурой должна быть равномерной
, что позволит сделать плиту монолитной и обеспечит надежную ее работу в случае просадки. Для закрепления конструкций стен и перегородок, к арматурному каркасу прикрепляются анкеры и выводятся выше уровня бетона.

Бетонирование
. Во время устройства фундамент из автомобильных покрышек это самый ответственный процесс, от его качества зависит синхронная работа всех элементов конструкции. Последовательность выполнения работ следующая:

На фундамент из покрышек для каркасного дома, представляющий собой монолитную плиту, монтируются конструкции сооружения
, нижние из которых крепятся к анкерам.

Любой застройщик заботится о минимизации расходов на строительство. Актуален этот вопрос и при возведении загородных домов и других построек. Так как одной из важнейших статей расходов является возведение фундамента, возможностью сэкономить на материалах для него пользуются многие. Достаточно часто в данном случае используются старые автомобильные покрышки, так как они практически бесплатны, и при этом обладают набором качеств и свойств, необходимых для отличного результата работы.
