Не самая популярная постройка, а зря: летний душ своими руками

Планировка

  • Формирование стока
  • Способ подачи воды в резервуар
  • Способ подогрева воды

Критерии выбора местоположения

  1. Расположение водопровода. Учитывайте при выборе необходимость прокладки соединительного трубопровода для бесперебойной подачи воды.
  2. Возвышенность. Небольшой угол уклона необходим для быстрого оттока использованной воды.
  3. Расстояние от дома. Не обязательно впритык, но желательно близкое расположение для недолгого перехода.
  4. Непродуваемость. Несмотря на целостность будущей конструкции, выбор места установки сделайте в пользу отсутствия сквозного потока воздуха).

Технология возведения душа из кирпича

При возведении душа из кирпича следует подготовить траншею глубиной около 0,47 м и шириной 0,2 м. Ее засыпают слоем битого кирпича и заливают песчано-цементной смесью.

Через неделю начать возведение стен. Последний слой выполняют из деревянных брусьев, на которые фиксируют кровлю и ставят водяной бак.

Для крыши используют шифер или профнастил. Завершив монтаж бака, следует закрепить краны и душ.

Для ускорения процесса нагревания воды, следует покрасить его поверхность в черный цвет.

Некоторые выполняют летний душ с подогревом. Для этого используется ТЭН, установленный внутрь металлического бака. Также можно установить в душе дровяной титан, который будет прогревать воздух в ней при необходимости.

Советы профессионалов

В душе повышенная влажность. Поэтому при строительстве нужно учитывать следующие моменты:

  1. Вместо железного поддона желательно использовать пластиковые трапы. Они обеспечивают хорошую циркуляцию воздуха и предотвращают застой воды.
  2. Для работы душа с подогревом необходимо использовать теплоизоляционные материалы. В магазине можно приобрести пенополистирол. Этот материал хорошо зарекомендовал себя при эксплуатации в условиях повышенной влажности. Он удобен при монтаже и обеспечивает герметичность помещения.
  3. Некоторые люди при строительстве душа допускают серьёзную ошибку. Они не продумывают систему вентиляции. В условиях повышенной влажности активно размножаются грибки. Плесень покрывает все поверхности и приводит к разрушению конструкции.

Дерево

Для постройки понадобиться доски, брусья, шланг, емкость для воды, насадка, саморезы.

Первым делом копаете яму для душа глубиной 50 сантиметров, ширина и длина по 1 метру. В яму насыпается щебень. По углам ямы на щебень устанавливаются блоки – опора душевой кабины. Все делается ровно по уровню.

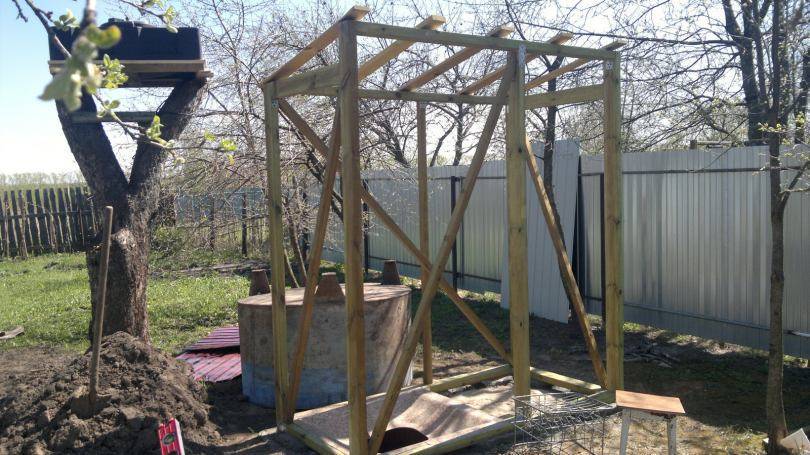

Первый шаг – возведение каркаса. Возьмите доски, шириной 150 миллиметров и толщина 30 миллиметров. Из досок изготавливается основание (пол), кладете на блоки.

На пол устанавливаются по углам брусья, сечением 100 миллиметров. Все тщательно закрепляете с помощью металлических уголков и саморезов.

Далее обшивается каркас. Используют доски, вагонка, сайдинг. Между обшивочным материалом необходимо оставлять зазор 2 миллиметра. Делают это, чтобы материал при попадании влаги смог расшириться.

Далее древесину грунтуете и красите. На каркас водрузите бак. Из бака выводиться шланг с лейкой. Он может быть резиновый, либо из емкости можно вывести металлическую трубу с краном и лейкой.

Установите шторку, либо дверь, прикрепите крючки и полочки для удобства. Все работы занимают не более 2 дней.

Бак для душа

В качестве бака для душа подойдёт любая ёмкость. Это может быть металлическая или пластиковая бочка. Однако пластиковые бочки хуже нагревают воду. Для средней полосы это может быть критичным, так как вода требует подогрева.

Ледяная вода вряд ли понравиться владельцу загородного дома. Хотя пластиковые ёмкости стоят дешевле, чем металлические. Но это единственное достоинство таких бочек. Лучше всего установить металлические ёмкости. Их не только проще установить. Хозяевам не придётся думать о том, как закрепить металлическую бочку. В такой ёмкости вода будет греться намного быстрее. Процесс нагрева воды можно ускорить, если покрасить тару в чёрный цвет. Недостатком такого варианта является появление ржавчины.

Люди задаются вопросом о том, как сделать душ на даче своими руками и как правильно выбрать ёмкость для воды, при изучении фото постройки можно определиться с правильным выбором конструкции и водной ёмкости.

Чертёж летнего душа своими руками

Стандартных размеров для душа нет, их каждый строитель определяет произвольно. Сооружение может быть очень компактным — просто небольшая кабинка со шторкой — или более просторным, с раздевалкой, помещением под обогреватель, местом для умывальника, зеркала, сушки полотенец. Интересны варианты, когда летний душ интегрирован в спа-зону с открытым бассейном, площадкой для принятия солнечных процедур и отдыха.

Перед началом строительства составляется чертеж. Он поможет детально проработать конструктив и определить расход материалов. На плане небольшого сооружения размером 1100х1600 мм мы видим, что одна часть предназначена для помывки, там устанавливается стандартный душевой поддон. В другой части будет стоять скамейка для переодевания. От улицы помещение отделяет дверь, зоны разделяются занавеской.

На основе схемы составляется подробный чертеж летнего душа со всеми конструкциями, способами крепления и инженерными коммуникациями. Теперь просто рассчитать, какие материалы и в каком количестве потребуются.

Виды летнего душа

Для изготовления современного душа используют различные материалы и технологии. При выборе стоит опираться на финансовые возможности и другие не менее важные факторы.

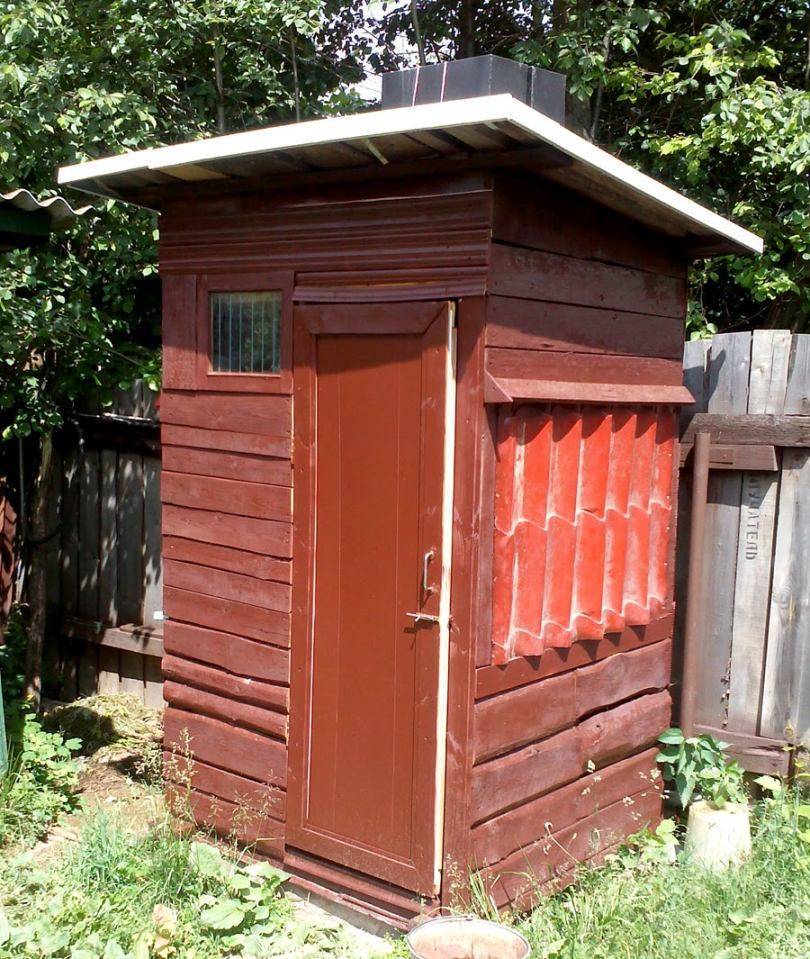

Деревянный душ

Деревянная кабинка – популярный и распространенный вариант. Это связано с тем, что она очень проста в исполнении. Для строительства используется экологически чистый материал, который обладает многими достоинствами. Единственный недостаток – низкая устойчивость к влаге и насекомым. Поэтому деревянные элементы подвергаются обработке антисептиками. Для строительства используют брус и доски. Оптимальным вариантом станет древесина хвойных пород, так как она обладает высокой устойчивостью к влажной среде.

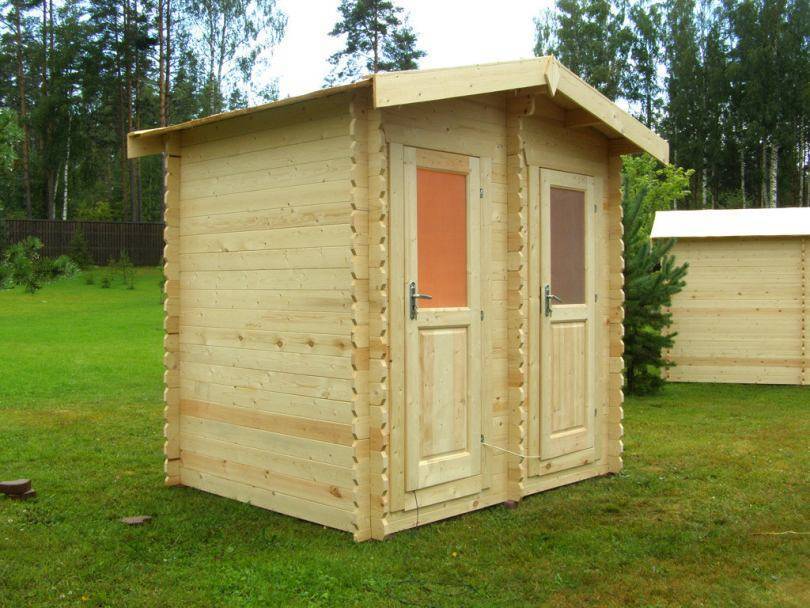

Часто предлагаются комбинированные варианты – душ плюс туалетИсточник seattlehelpers.org

Деревянный душ на даче выполняется в такой последовательности:

  • Душ представляет собой каркасную конструкцию, которая состоит из стоек определенного сечения. При выборе бруса стоит учитывать нагрузку, которая будет создаваться от накопительного бака.
  • Под стойками выкапываются ямы, глубина которых составляет 80 см. На дне делается подушка из щебня и песка, толщиной 10 см.
  • Чтобы защитить брус от гниения в земле, его обмазывают битумом и обматывают рубероидом. После этого они устанавливаются в яму и выравниваются по уровню. Дополнительные стойки устанавливаются в местах монтирования дверей.
  • Снизу и сверху стойки соединяются горизонтальными брусками. Для их скрепления используют болты или уголки.
  • Бока кабинки отделывают шлифованной доской. После этого все элементы, в том числе и двери, обрабатываются лакокрасочными веществами.

При строительстве стоит продумать способ стока отработанной воды. Что касается ее подачи, то здесь на крыше устанавливают накопительные баки, которые имеют разную форму и объем.

Можно заказать сооружение полноценной ванной комнаты под открытым небомИсточник emupauto.ru

Конструкция из поликарбоната

Такая конструкция возводиться несколько проще. Для выполнения работ понадобиться сварочный аппарат. Это нужно для сооружения металлического каркаса. В качестве стоек используют профиль, сечение которого составляет 40х60мм. Для обвязки используют изделия меньшего размера.

Установка каркаса проводится аналогично. Стойки бетонируются в ямах. Между ними крепят перемычки, которые придадут конструкции жесткости, а также будут использованы для крепления поликарбоната. Сверху сваривается прочная рама, на которой будет устанавливаться бак для воды. После этого вся конструкция покрывается водостойкой краской.

Для отделки используется непрозрачный листовой поликарбонат, толщина которого составляет от 6 до 10 мм. Для порезки материала используют дисковую пилу.

Душевая из поликарбоната прогревается как теплицаИсточник prosamodelki.ru

Душ из профнастила

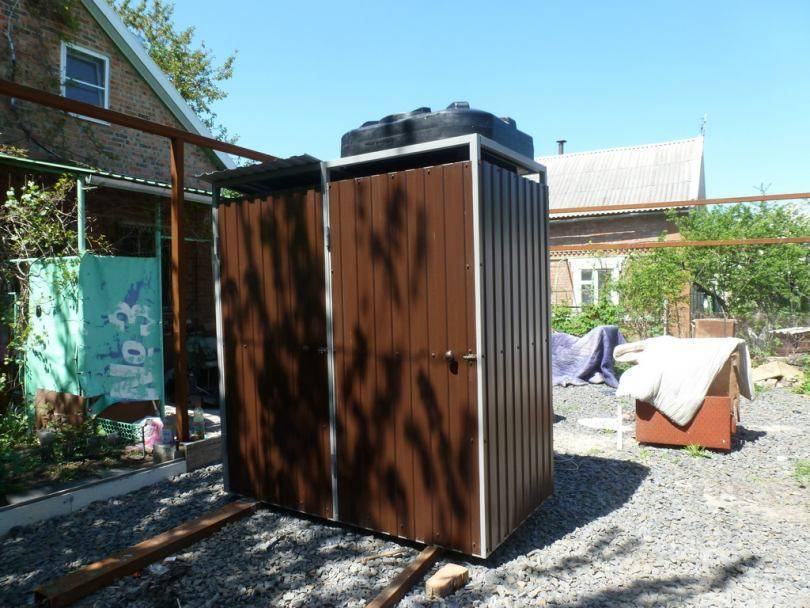

В качестве летнего душа можно использовать и конструкцию из профнастила. Это материал имеет небольшой вес и отличается своей долговечностью. Для сооружения каркаса используют деревянные бруски и металлический профиль определенного сечения.

Строительство душа выполняется по аналогичной схеме. Стойки соединяются поперечным профилем, который придаст конструкции жесткости. Для фиксации отделочного материала используют оцинкованные саморезы, оснащенные уплотнительными шайбами. Двери представляют собой каркас из профиля, который обшивается профнастилом. Для резки материала используют ножницы по металлу или болгарку с зубчатым диском.

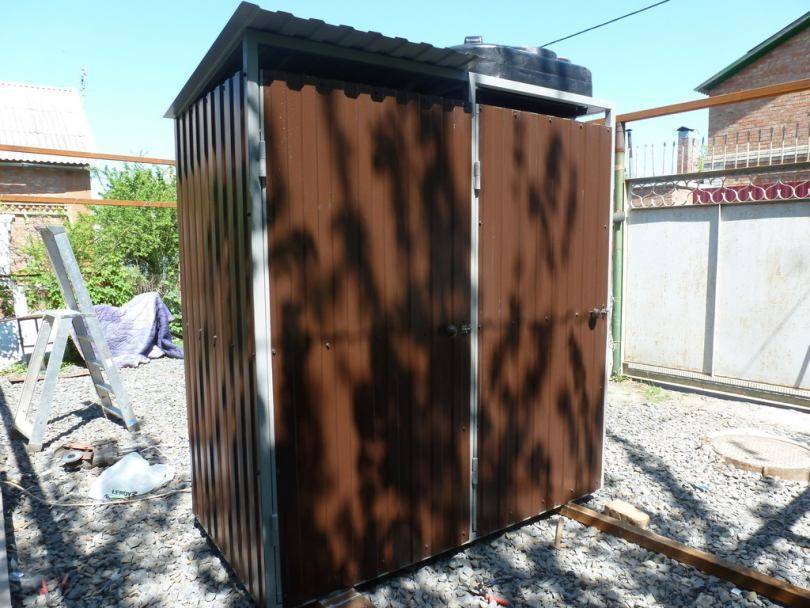

Аккуратные кабинки из профнастилаИсточник tltext.ru

Кирпичный душ

Чтобы соорудить душевую кабину из кирпича, необходимо сделать мелкозаглубленный фундамент. Для этого по периметру выкапывают траншею шириной 20 см и глубиной 40 см. Чтобы сэкономить на возведении основания, в бетонный раствор кидают битый кирпич или камень.

Когда бетон застынет, выполняется кладка на цементный раствор. При этом устраивается дверной проем необходимых размеров. Дверь может быть сделана из дерева или металлического каркаса, обшитого профнастилом. Сверху на кладке укладываются бруски, которые будут служить основанием для кровли и установки бака для воды.

Кирпич это капитальная постройкаИсточник ydachadacha.ru

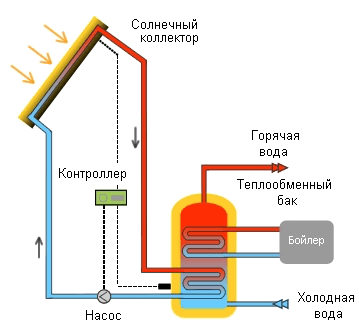

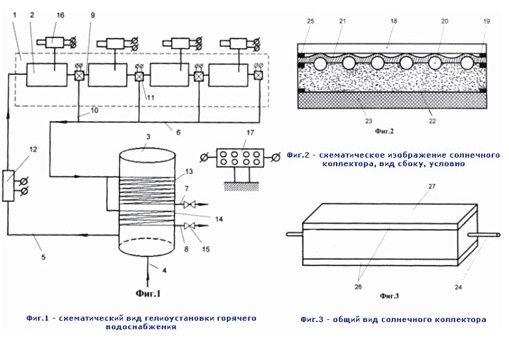

Инструкция по сборке

В первую очередь необходимо определить габариты будущего устройства. Поэтому рекомендовано тщательно провести точный расчет площади, на которой будет находиться устройство. Важным фактором при расчете является определение интенсивности солнечного излучения. В наиболее холодных регионах энергия солнца ослаблена, в южных регионах страны – повышена. Также на расчеты влияет местоположение дома, теплицы или других источников, в которых будет располагаться агрегат. Еще одним немаловажным фактом считается материал нагревательного контура. Чем ниже показатель материала – тем меньше температура воздушного или водяного потока.

Принято считать, что чем больше солнечный аппарат по своим габаритам, тем лучше работоспособность устройства. Но стоит учесть, что батареи, выполненные своими руками, обладают очень низким КПД.

Процесс сборки

Главные этапы работы:

  • Производство короба;
  • Производство специального теплообменника, а также радиатора;
  • Производство накопителя и аванкамеры;
  • Агрегатирование;

Введение в эксплуатацию;

Производство короба

Для коробки понадобится обрезная доска 30х120 мм ±5 мм. Днище короба делают текстолитовым, оснащая его специальными ребрами. Благодаря пенопласту создается хорошая теплоизоляция. Дно покрывают оцинкованным листом.

Разрешено заменять пенопласт минеральной ватой.

Производство теплообменника

  • Понадобятся металлические трубки. Длина труб должна быть не менее 1,6 м. Количество: 15 штук. Также в работе необходимо использовать две дюймовые трубы длиной 0,7 м.
  • В утолщенных трубках следует просверлить небольшие отверстия с идентичным диаметром меньших труб. Отверстия понадобятся для установки труб. Высверленные отверстия должны быть соосными, расположенными на одной оси. Их максимальный шаг должен составлять не более 4,5 см.
  • Все необходимые для работы трубки необходимо собрать в целую конструкцию. Для надежности их сваривают при помощи сварочного аппарата.
  • На оцинковку, прикрывающую дно короба, монтируют теплообменник. Для надежности его можно зафиксировать металлическими зажимами или стальными хомутами.
  • Для лучшего поглощения лучей дно конструкции выкрашивают в темный оттенок. Внешние составляющие конструкции выкрашивают в светлый оттенок. Отлично подойдет белый оттенок. Он помогает снизить потерю тепла.
  • Около перегородок устанавливается покровное стекло. Стыки тщательно герметизируют.
  • Среднее расстояние между элементами конструкции равно 11 мм.

Производство накопителя

В качестве данного устройства можно использовать непроницаемый сосуд объемом 140-380 л.

Разрешено использовать как цельнокроеную бочку, так и различные сваренные конструкции. Накопительный бак следует изолировать от тепловых потерь. Аванкамера должна быть оснащена шарнирным краном – механизмом, подающим жидкость. Объем аванкамеры должен быть равен 36-40 л.

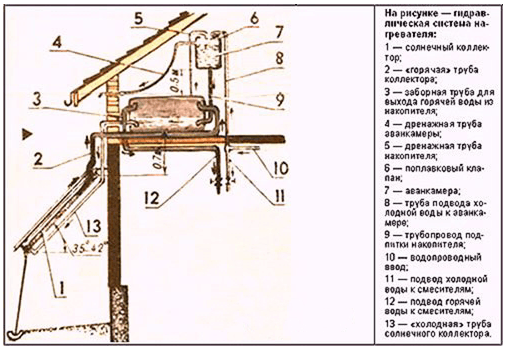

Агрегатирование

  • В первую очередь устанавливаются накопитель и аванкамера. Высота воды в аванкамере должен быть на 0,8 м выше, чем в накопителе. Необходимо продумать устройство перекрытия жидкости.
  • Коллектор, предназначенный для отопления, закрепляется на каркасе строения. Устройство, предназначенное для нагрева воды, можно разместить на крыше теплицы, оранжереи или дома. Для размещения устройства выбирают южную сторону. Установка должна иметь наклон к горизонту, равный 35-40°.
  • Расстояние между теплообменником и накопителем должно быть не более 50-70 см. В ином случае потери солнечной энергии будут сильно ощутимы.
  • Коллектор должен располагаться ниже накопителя, а накопитель ниже аванкамеры.

Введение в эксплуатацию

Готовую конструкцию необходимо подсоединить к водопроводу.

Для окончательной сборки понадобится специальная запорная арматура в виде различных переходников, сгонов или фитингов. Высоконапорные участки солнечной батареи соединяют специальными трубами диаметром 0,5 дюймов. Для низконапорных участков рекомендовано применять трубы диаметром 1 дюйм.

  • При помощи нижнего дренажного отверстия конструкция заполняется водой;
  • К устройству присоединяется аванкамера;
  • Производится урегулирование уровней жидкости;
  • Рекомендовано произвести проверку батареи на утечку воды;

После сборки и проверки конструкции можно приступать к эксплуатации;

Строительство летнего душа

Ниже мы рассмотрим варианты постройки конструкции на основе готового комплекта, легкого деревянного каркаса с обшивкой деревом, металлического каркаса с обшивкой профнастилом и капитальной постройки.

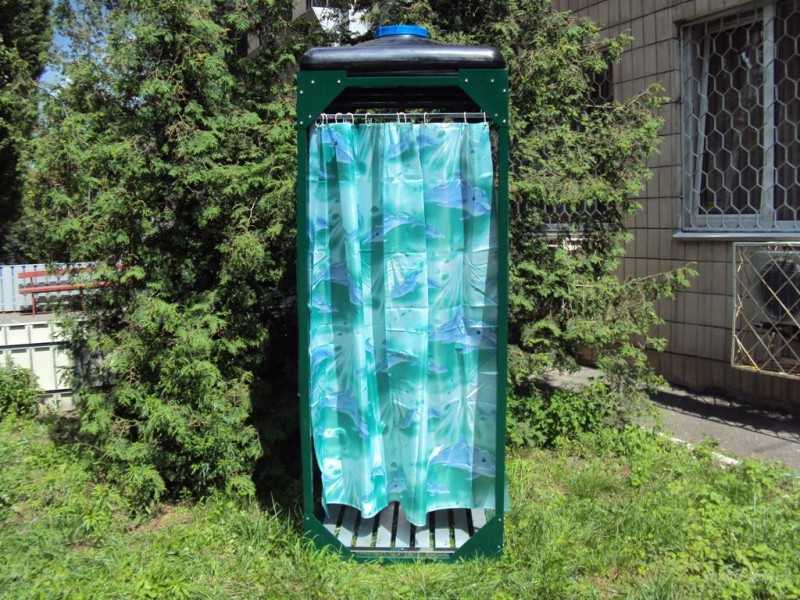

Дачный душ своими руками из готового комплекта (с подогревом)

Данное руководство построено на основании видео от производителя легких конструкций «Уральская Усадьба Теплицы».

Комплект состоит из металлических рам и арок, выполненных из квадратного профиля 20х20 и 20х40 мм с окраской порошковым способом. Обшивка – поликарбонат 4 мм.

Размеры сооружения не указаны, поскольку у разных производителей они сильно отличаются!

Сборка основания под летний душ. Использован брус сосновый 100х100 мм, обработанный антисептиком.

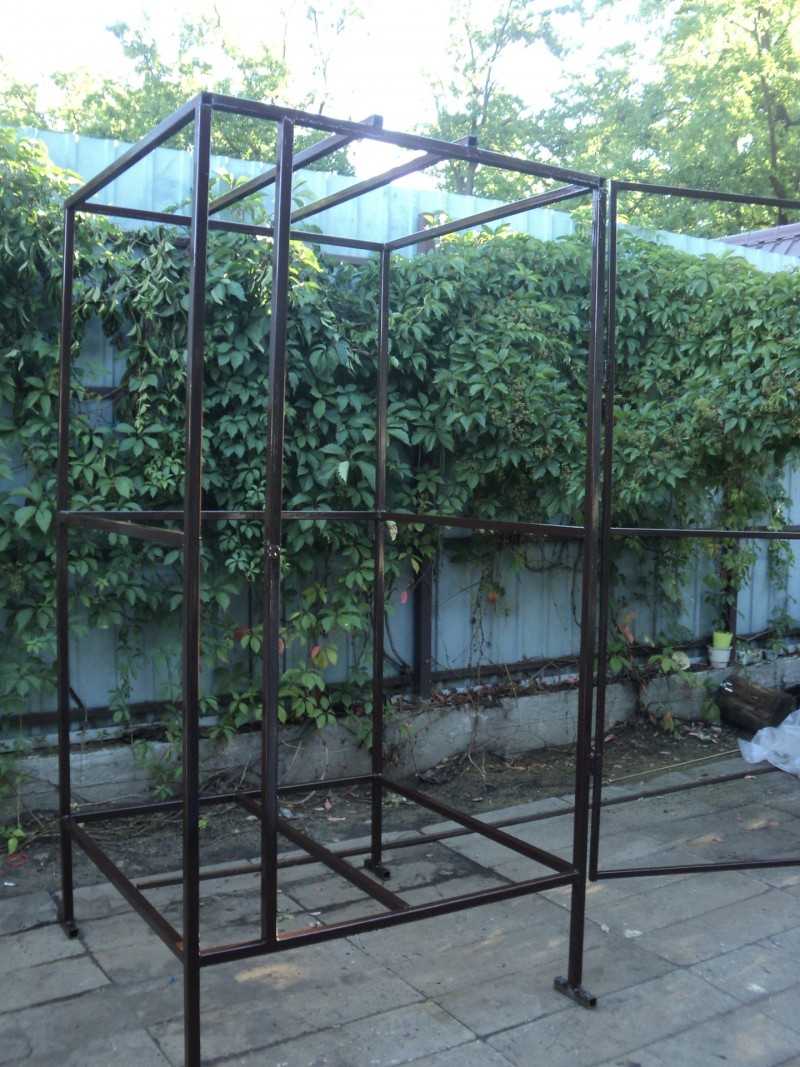

Собирается каркас изделия. Уже в собранном виде он крепится к основанию через монтажные отверстия на пластинах, приваренных к стойкам.

Выполняется обшивка каркаса листами сотового поликарбоната

Важно: на углах кабинки листы монтируются внахлест, с заходом на угол. На крышу ставятся прозрачные панели, на стены – матовые

Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом.

В обшивке прорезается место для подвода шланга к накопительному баку.

Устанавливается бак. Его размеры известны заранее (бак входит в комплект), поэтому посадочное место также подготовлено загодя.

Установленный в вертикальном положении каркас с обшивкой крепят к основанию, монтируют душевую лейку с шлангом, устанавливают на пол трап из реек. Трап для душа съемный, его можно заменить.

В последнюю очередь навешивается дверь и устанавливается внутренняя защелка.

Душ с раздевалкой на основе металлокаркаса готов!

Аналогично можно построить модель с обшивкой профлистом, пластиком или любыми другими листовыми материалами. При использовании непрозрачной обшивки необходимо предусмотреть возможность освещения через прозрачную крышу или отказаться от крыши вовсе.

Вариант каркаса с размерами.

Строительство летнего душа на даче из дерева

Еще один удачный для самостоятельной постройки вариант – из дерева.

Поскольку устраивать конструкцию непосредственно на грунте не всегда удобно, в данном случае каркас собран с опорой на железобетонные панели.

Для основания использован брус 100х100 мм, для стоек – такой же брус с пазами на двух сторонах для дальнейшей укладки наборных планок. Паз расположен в трети ширины от внешней стороны бруса.

Закрывающие пространство между стойками планки набираются постепенно, снизу вверх, при этом постоянно проверяется расстояние между стойками и их вертикальность, поскольку вверху они пока не скреплены.

После того, как требуемая высота стен достигнута, вместо части планок монтируются панели из прозрачного материала – в данном случае поликарбоната. Они обеспечат достаточную освещенность.

После установки этих «окошек» ставят еще по планке – для увеличения жесткости конструкции и упрощения монтажа крыши.

Чтобы между планками и панелями из поликарбоната не было щелей, в планках также выбирают паз по ширине панели с небольшими зазорами.

Собранный отдельно трап крепят с помощью уголков внутри почти готовой конструкции.

Отдельно собирают также крышу с учетом размеров плоского бака.

Крышу с закрепленным баком и кровлей из поликарбоната ставят на место.

Как и в предыдущем способе последний этап – установка двери.

Капитальный душ на даче своими руками

Ниже представлено несколько схем устройства такого сооружения.

Здесь использованы бетонные (можно заменить винтовыми) сваи, деревянный каркас. Еще один вариант основания – бетонные блоки. Бак монтируется под двускатной крышей, стены поверх каркаса обшиваются вагонкой или другим подходящим материалом. Кровля выполняется из металлочерепицы, профнастила, поликарбоната.

Похожая конструкция с плоской крышей и деревянным каркасом, стойки которого установлены на бетонные пластины или блоки.

Совсем маленький душ с деревянными стойками, частичной обшивкой на бетонном основании с угловыми короткими сваями или блоками.

Дачный душ своими руками на бетонной плите-фундаменте. Если планируется использовать металлический каркас, заранее планируются закладные в фундаменте на месте будущих стоек. Обшивка в этом варианте – поликарбонат, профнастил, дерево.

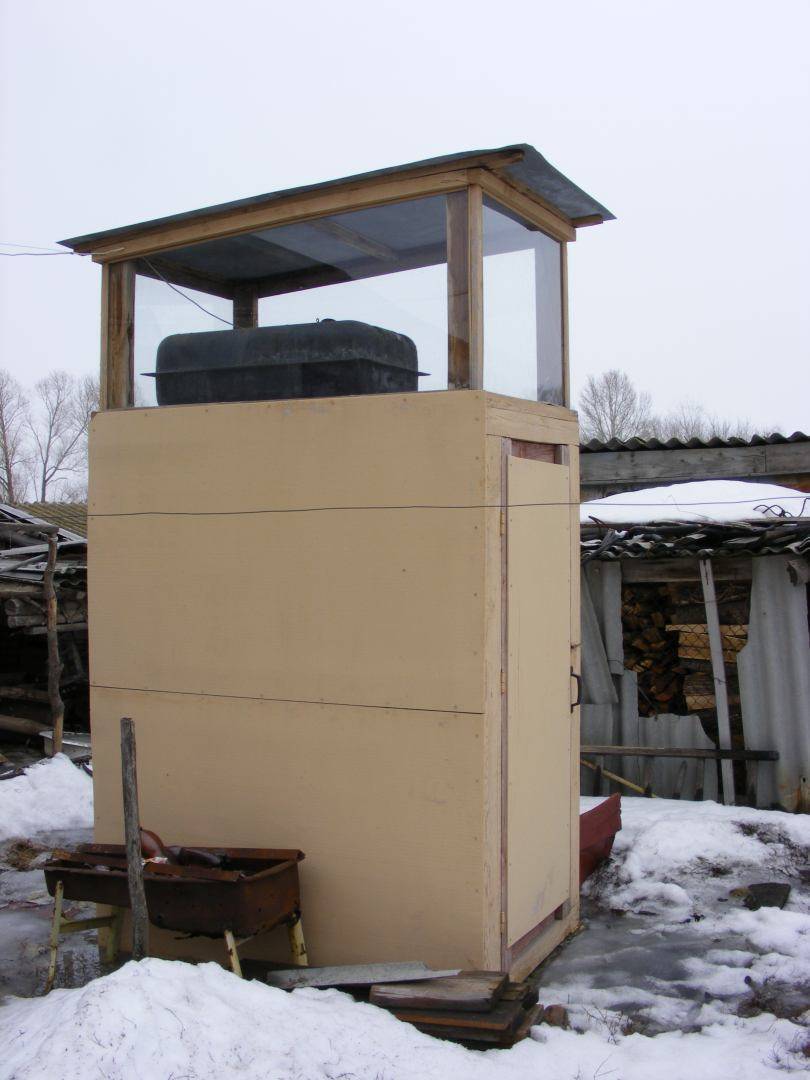

К любой из представленных выше конструкций можно подключить нагреватель или сразу установить бак с нагревом воды.

Летний стационарный душ на даче

При строительстве стационарного душа хозяину необходимо решить вопрос о том, куда отвести воду. Если на участке уже есть подобие сливной ямы то отвести воду можно прямо туда. Но это не самое лучшее решение, так как многие люди для переработки сточных вод используют бактерии. Увеличение влажности окажет негативное влияние на скорость очищения загрязнённой жидкости.

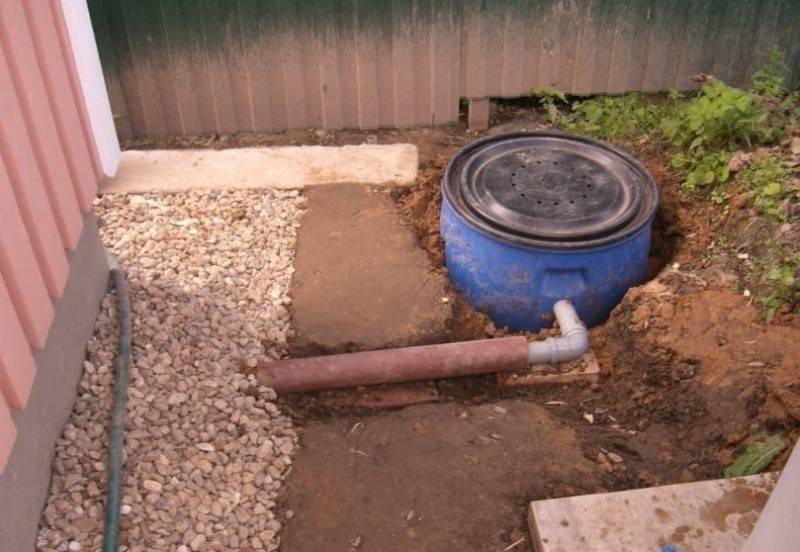

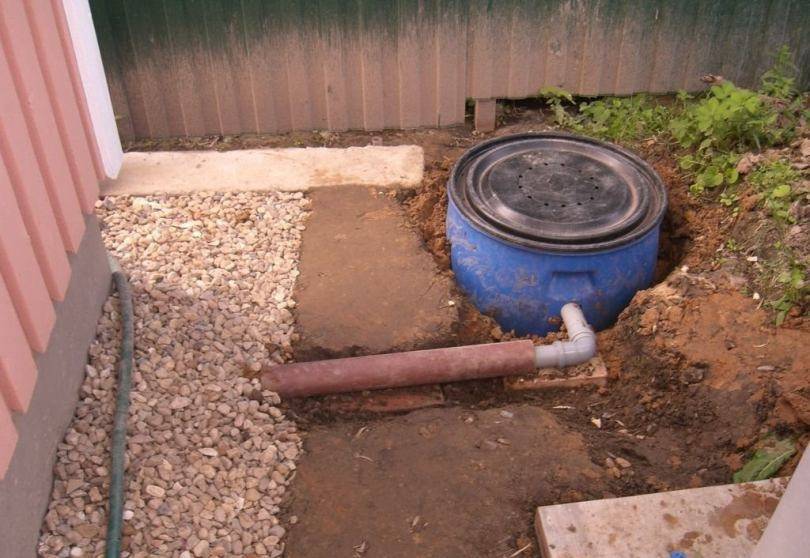

В процессе строительства душевой лучше всего сделать отдельную сливную яму. Чтобы укрепить дно ямы можно воспользоваться битым кирпичом.

Тяжелее всего укрепить яму, вырытую на песчаной почве. Её стенки будут размываться сточными водами при эксплуатации. Поэтому необходимо обшить стены песчаного углубления досками.

Строим душ на даче

Рассмотрим одну из таких конструкций более детально. Она обладает хорошими эксплуатационными показателями, а кроме того, позволяет устанавливать летний душ в любом удобном месте и демонтировать его на зиму. Итак, ниже приведен пример того, как мы строим душ на даче с использование каркасной обшивной технологии.

Для кабинки со сторонами основания 1,4х 1,4 м понадобится 12 стержней, 8 тройников и 6,2 м ткани. В качестве стержней используют трубы или арматуру диаметром 16-24 мм: четыре длиной 2,2 м и восемь длиной 1,4 м. Тройники сваривают из кусков труб, расположенных перпендикулярно по отношению друг к другу. Каждый кусок трубы имеет длину около 10 см и диаметр на два размера больше, чем стержни. На расстоянии 3-4 см от концов готового тройника просверливают отверстия диаметром 8-12 мм и нарезают резьбу для крепления стержней. Далее из ткани выкраивают стенки и занавеску. С учетом того, что стандартная ширина ткани 1,4—1,6 м, обработку полотна производят только со срезанных сторон, фабричные края подбивать не обязательно. Сначала отрезают кусок длиной 1,9 м и подворачивают его края. С одной стороны отрезанного полотна пришивают колечки, с другой крепят грузила (оттяжки) в виде болтов, кусочков свинца и прочих предметов. Шаг колечек и грузил не должен превышать 7—10 см. Срезанные края оставшейся ткани подбивают так, чтобы внутрь подбойки свободно входил стержень. Чтобы хорошо натянуть полотно на стенки при первой сборке, оберните ткань вокруг стойки, совместите ее тыльные стороны и наметьте временный шов, простегав его ниткой с иголкой. Затем прострочите шов на машинке.

Когда все детали душевой кабинки готовы, приступают непосредственно к сборке. Сначала собирают основание, используя короткие стержни и тройники. Их прочно фиксируют между собой с помощью болтов через резьбовые отверстия. В свободные концы тройников устанавливают стойки и также закрепляют болтами. Две стойки, образующие вход в кабинку, продевают через края ткани и протягивают полотно через три стороны будущей кабинки. Затем собирают раму верхней обноски, при этом на стержень, располагающийся над входом, нанизывают колечки для занавески. В завершение устанавливают перемычку или перекладину из любого подручного материала, на которую крепят насадку для душа, вентиль и шланг, идущий от источника воды. Чтобы придать конструкции устойчивость, по углам основания каркаса вбивают скобы-крюки.

Подача воды может осуществляться как от удаленного источника, так и от емкости, установленной непосредственно на каркасе душевой кабинки. В первом случае понадобится обыкновенный кран с нагревателем, отвод от трубы теплоцентрали или бак, установленный на чердаке основного строения. Организация подачи воды довольно проста: достаточно соединить источник воды и приемник душа с помощью шланга. На каркасе душевой кабинки можно разместить не только металлический бак, но и любую пластмассовую тару, способную удерживать жидкость.

Трубы для подачи воды врезают следующим образом. На концы двух обрезков трубы длиной 25-30 см наносят резьбу. На один конец такого обрезка навинчивают специальную прижимную гайку плоской стороной к месту врезки и надевают поверх резиновую прокладку. Далее в верхней части одной из стенок емкости просверливают отверстие по диаметру трубы. В него просовывают одну трубу той частью, где на резьбу навинчена гайка. С обратной стороны, то есть изнутри емкости, на резьбу надевают резиновую прокладку и навинчивают вторую прижимную гайку. Аналогичным образом вторую трубу закрепляют в отверстии, проделанном на дне емкости.

Такой тип врезки решает сразу три задачи: упрощает соединение трубы с емкостью, облегчает ремонт места врезки и способствует удержанию примесей на дне емкости. Однако он не подходит для рифленых, гофрированных, округлых и прочих неровных поверхностей, поскольку не обеспечивает герметичность соединения.

Бак для воды устанавливают на каркас и оборудуют крышкой для защиты от попадания листьев, пыли и прочего мусора. Верхний патрубок соединяют с источником воды, на нижний навинчивают вентиль и насадку для душа.

При температуре воздуха ниже +18 °С вода не в состоянии хорошо прогреться за день. Чтобы принимать душ вне зависимости от погодных условий, следует установить некоторые дополнительные устройства, ускоряющие нагрев воды за счет энергии солнца или электричества. Это может быть ТЭН или проточный нагреватель, монтируемый непосредственно перед насадкой душа. Токоведущие части при этом следует хорошо изолировать от металлических деталей, воды и влажности.

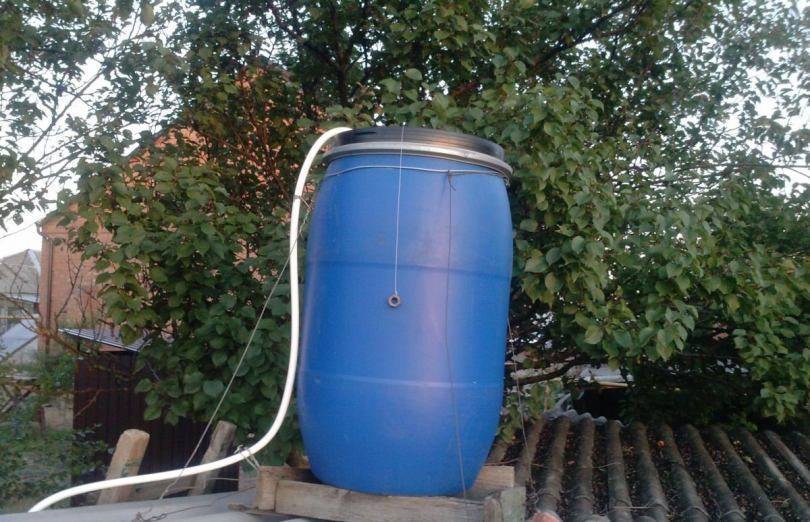

Установка бочки

При выборе бочки необходимого объема обычно руководствуются формулой, что на одного человека хватает до 40 литров воды. Для обустройства летнего душа на семью из трех-четырех человек достаточно установить бочку объемом в 200 литров. Если же выбирать между пластиковой и металлической емкостью, то стоит отметить, что пластик легче по весу, но металл (выкрашенный в темный цвет) быстрее нагревается.

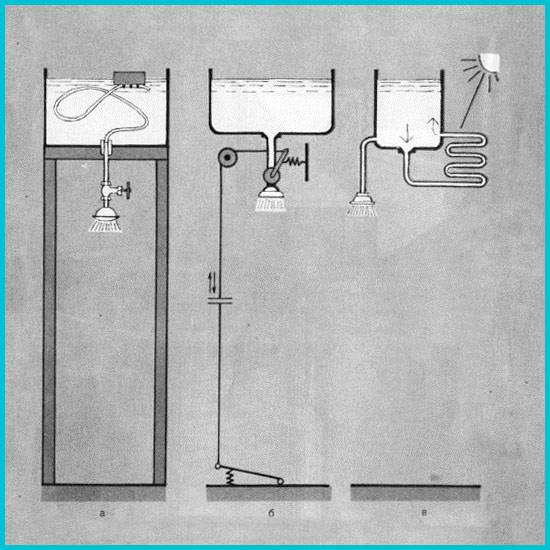

Разные схемы подачи воды с естественным подогревом

Маленькая хитрость: Чтобы обеспечить более быстрый нагрев воды, наружную поверхность крыши под бочкой можно выстелить светоотражающим материалом типа оциновки или фольги. Емкость укладывают на крышу и фиксируют с помощью ремней. Остается только выбрать нужную схему подачи воды в кабину:

  • вырезать два отверстия для наполнения водой и подключения краника с рассеивателем, наполнить емкость и наслаждаться водными процедурами.
  • педальная схема, схожа с первой но подача воды осуществляется с помощью педали а не вентиля как в первом случае.

Второй вариант более сложный, но при этом очень экономичен т.к. вода поступает в душ дозировано и в нужный момент, что очень удобно. Оба варианта с естественным обогревом воды. Также возможен вариант с подключением электрообогрева воды. Наличие электротэна в бочке, влечет за собой отказ от  бочки из простого пластика (лучше использовать металл) и включение в схему еще одной емкости для подачи холодной воды.

Схема обустройства бака для летнего душа

Холодная вода сэкономит немало электроэнергии т.к мыться только подогреваемой водой весьма не практично и не удобно, потому что нет возможности регулировки температуры подачи воды. Также понадобится смеситель или некая схема с двумя кранами и необходимость подвода  электричества. Хотя электричество так и так желательно провести оно необходимо для освещения душа.
