Как сделать мангал своими руками из металла: делаем удобный переносной мангал

Раскладной тип мангала

Конструкция быстро собирается без применения дополнительного инструмента, что делает ее неотъемлемым попутчиком на природе. Идеальным материалом послужит нержавейка или более благородные тугоплавкие металлы. Существует множество версий исполнения. Магазинные складные изделия подскажут идеи. Но чем меньше крепежей, тем лучше. Самодельный вариант без лекала не займет много времени и будет уменьшенной копией классики. Порядок действий такой:

1. По фрагментам выкраивается лист. Ширина и длина на 5−10 см меньше, чем в переносном мангале, высота такая же.
2. Мебельными навесами с поддоном соединяются боковые и поперечные стенки.
3. В верхней части стенок прикручиваются крючки либо защелки.
4. Изготавливаются съёмные ножки.

Не стоит искать в лесу камни для разбивки очага. Есть конструкция еще проще, которая вмещается в чехол вместе с шампурами. Состоит она из двух металлических пластин либо уголков толщиной 3 мм. И четырех прутов (восьмерки) длиной до 30 см. По краям полос высверливаются отверстия диаметром 6 мм. Штыри с одного конца утончаются до нужного размера на глубину 3 см. При желании накручивается стопорная гайка. Внизу они заостряются для вкапывания в землю.

На получившиеся две буквы «П» кладутся шампуры с полуфабрикатом. Все.

Минусом выступает только отсутствие стенок, а это большая потеря жара. Поэтому пару партий быстро не приготовить и есть риск пересушить мясо.

Я делал отверстия для тяги на дне. При боковом доступе воздуха кислород полностью не выгорает, получается процесс окисления моего шедевра. Такая «вредность» мне не нужна. Правда, пришлось делать поддон для сбора золы, но это того стоит.

Павел Зимний

Как чай вкуснее из чашки с налетом от многократного использования, так и копоть со стенок мангала дает более насыщенный аромат. Там лучше работают некие инфракрасные лучи. Поэтому я мангал не только не красил, но и не чищу. Не эстетично, зато практично. Даже есть такая пословица: «вторая партия вкуснее первой».

Красноярск

Для защиты дна можно укладывать тонкие кирпичи или песок. При последнем варианте, после готовки шашлыка, картошечка лучше закапывается в горячую смесь.

Александр Иванович

Высоту мангала можно легко подогнать под себя. Опустив руку и согнув ее в удобном положении, вычисляется эргономичное расстояние.

Селюк

Сварку листов можно делать не цельную, а с интервалами. Металл не будет сильно вести и доступ кислорода выше. Но идея с армированием хорошая, хотя и утяжеляет конструкцию.

Митя, Донецк

Originally posted 2018-04-18 12:32:38.

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

1. Выкладываем дно. На него уйдет 7,5 кирпича.
2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
6. Свариваем подставку из уголка и труб диаметром 50 мм.

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

• плитка;
• кирпич;
• камень натуральный и искусственный;
• штукатурка;
• специальные составы.

Алгоритм укладки:

1. Обработка стены грунтовкой.
2. Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
3. Укладка камня или плитки, плотно прижимая ее к поверхности.
4. Очистка швов от клея и заполнение мастикой.
5. Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

Примеры интересной отделки барбекю.

• Камень натуральный для отделки

Классификация мангалов

Изначально мангал представлял собой толстостенную жаровню из обожженной глины, позже из меди сложной конфигурации:

• овальная форма с широкими бортами;
• приплюснутая крышка для подогрева сковород, горшков с пищей;
• небольшие ножки и ручки для переноски на торцевых стенках;
• мясо обжаривалось кусками, нанизанными на шампуры;
• в настольных модификациях ножки были укороченными, форма жаровни изменялась на круглую, вместо шампуров использовалась решетка.

В настоящее время мангал сделанный своими руками изготавливают из чугуна (стационарные модификации) или толстостенной листовой стали (походный и переносной вариант). Мангал применялся восточными народностями, и обозначал именно жаровню. На американском континенте и в Европе использовался аналог мангала – барбекю. Однако это понятие было гораздо шире:

• этим термином называлось оборудование для быстрого приготовления мяса (решетка и жаровня);
• организация досуга и загородного пикника называлась аналогичным образом;
• даже блюда и соусы для них имели полное право называться барбекю.

Внимание: Сегодня мангалы и барбекю практически не различаются, так как на жаровнях в принципе можно приготовить мясо и на решетке, и на шампурах, за редким исключением

Из каких материалов изготавливаются?

Перед тем как сделать мангал собственными силами, необходимо выбрать материал жаровни:

• листовая сталь – черная или нержавеющая, желательно от 4 мм толщиной;
• чугун – специальные колосниковые решетки для установки в металлический или кирпичный стационарный мангал;
• кирпич – если очаг используется периодически, достаточно рядового или облицовочного глиняного, керамического кирпича, для частой эксплуатации лучше выложить внутреннюю часть топочной камеры огнеупорным кирпичом.

Жаровня удобнее в использовании, когда верхний бортик отстоит от земли на высоту 0,8 – 1,2 м (в идеале – находится на уровне опущенных кистей рук повара). Поэтому переносные и стационарные модификации оснащаются ножками.
Их можно сделать из металлопроката (уголок, профильная труба), выложить из кирпича или приспособить для этих целей готовое изделие (столешница старинной швейной машинки, литая этажерка, журнальный столик).

Отлично подходят для опорного узла мангала кованые элементы и, даже 100 – 200-литровые бочки, в верхней части которых вырезается посадочная поверхность под конкретную конфигурацию жаровни.
Сам очаг с углями также можно изготовить из б/у изделий:

• бочка 200 литров или пропановый баллон;
• кусок толстостенной трубы большого диаметра (устанавливается лежа или на торец заготовки);
• диск грузового авто или барабан стиральной машины;
• чугунная столешница швейной машины или чаша ванны.

Навесы, позволяющие дожарить шашлык/барбекю при внезапном дожде, изготавливаются из негорючих материалов (профлист, металлочерепица). Навесные полки выгибаются и свариваются из листовой стали. В большинстве случаев дополнительными функциями оборудуются только стационарные мангалы, ими являются разделочные столы и мойки, дымоходы и ниши для хранения дров.

Режимы эксплуатации

Начиная изготовление мангала своими силами, следует четко представлять эксплуатационный режим жаровни:

1. на участке загородного, садового/дачного дома лучше сооружать стационарный очаг в зоне отдыха/барбекю или внутри беседки;
2. любителям отдыха на природе проще использовать разборные или раскладные варианты жаровни;
3. походный мангал из кирпичей выручит один раз, но возить камни с собой постоянно крайне неудобно.

От непогоды жаровня защищается съемной или откидной крышкой и козырьком/навесом. Дымоход, столешница для разделки и мойка значительно повышают качество обслуживания мангала. Ниша, варочная поверхность и навесные полки резко повышают функциональность стационарного очага.

Классификация мангалов с чертежами и фото

Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:

• Ширина зависит от размера используемых шампуров. Она должна быть на 8-10 см меньше. Если шампуры у вас 50 см (без учета ручек), соответственно, ширина мангала — 40-42 см.
• Длинна мангала зависит от того, сколько одновременно шашлыков вы планируете жарить. Расстояние между ними — порядка 8-10 см. Вот и считайте. Если одновременно нужно уложить 8 шампуров, то нужна 72-90 см длинна — в зависимости от того через 8 или 10 см будете их размещать. В самодельных мангалах в длинных стенках часто делают выемки под шампур. Выемка может быть треугольной или округлой — кто как приспособится. У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты
• Высота ножек — дело сугубо индивидуальное. Кто-то не любит наклоняться, и ему требуется высота около 70-80 см, а кто-то может жарить сидя на корточках. Высокие ножки чаще делают у сварных мангалов, которые стоят возле дома или на даче. У переносных моделей, в целях экономии, они чаще небольшие — около 20-30 см.
• Толщина металла. И снова-таки два подхода. Если вы собираетесь сварить мангал и поставить его, можно использовать более толстый металл — 3 мм и больше. Если же это будет сборная модификация, которую перевозят в багажнике или вообще несут в руках, то использовать лучше не более 2 мм. Если вам кажется, что это слишком мало, можно дно сделать из 3-ки, а остальные стенки из более тонкого металла.

Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.

Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.

Виды мангалов из металла

Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:

1. Стационарным.

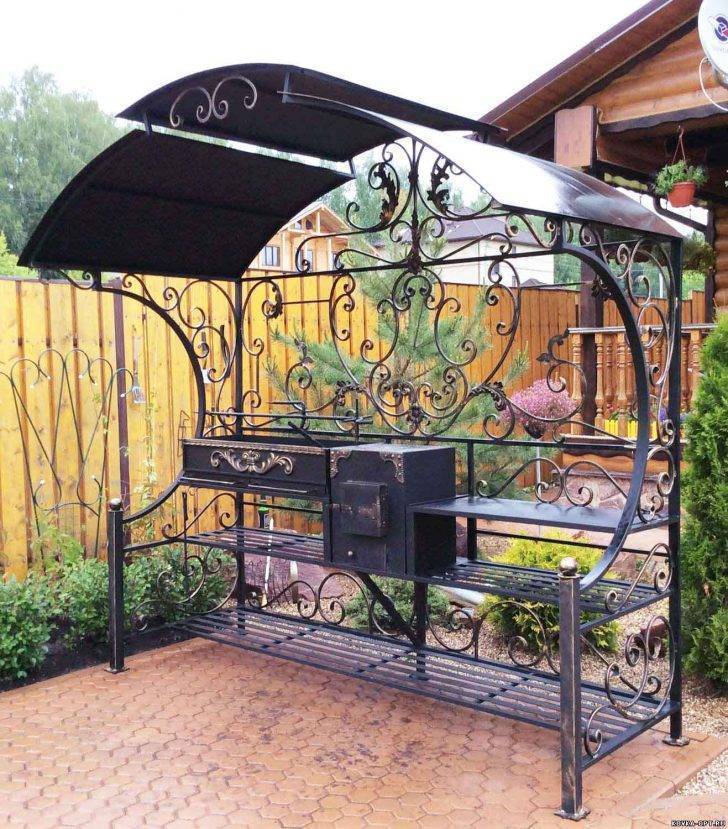

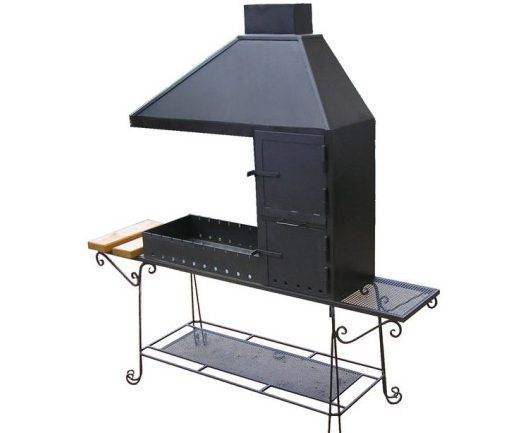

Стационарный мангал из металла с навесом

2. Переносным.

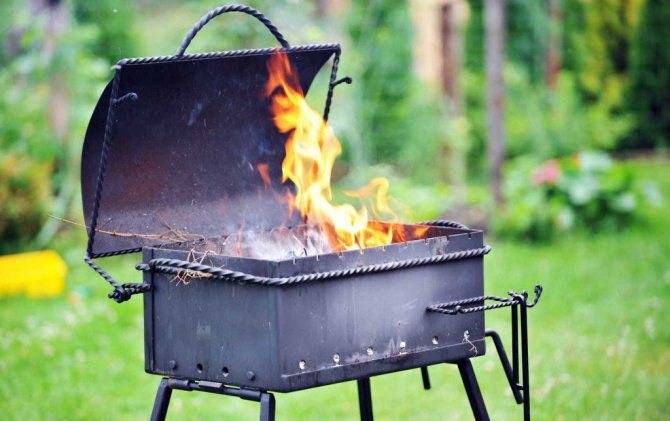

Легкий переносной мангал из металла

Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:

на традиционные мангалы;

Классический стационарный мангал из металла

конструкции арт-деко.

Мангал из металла в стиле арт-деко

Переносные могут быть:

складными;

Переносной складной мангал

разборными.

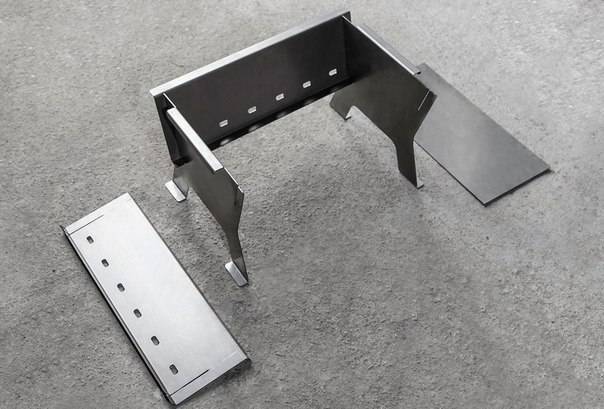

Разборный мангал из металла

А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.

Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.

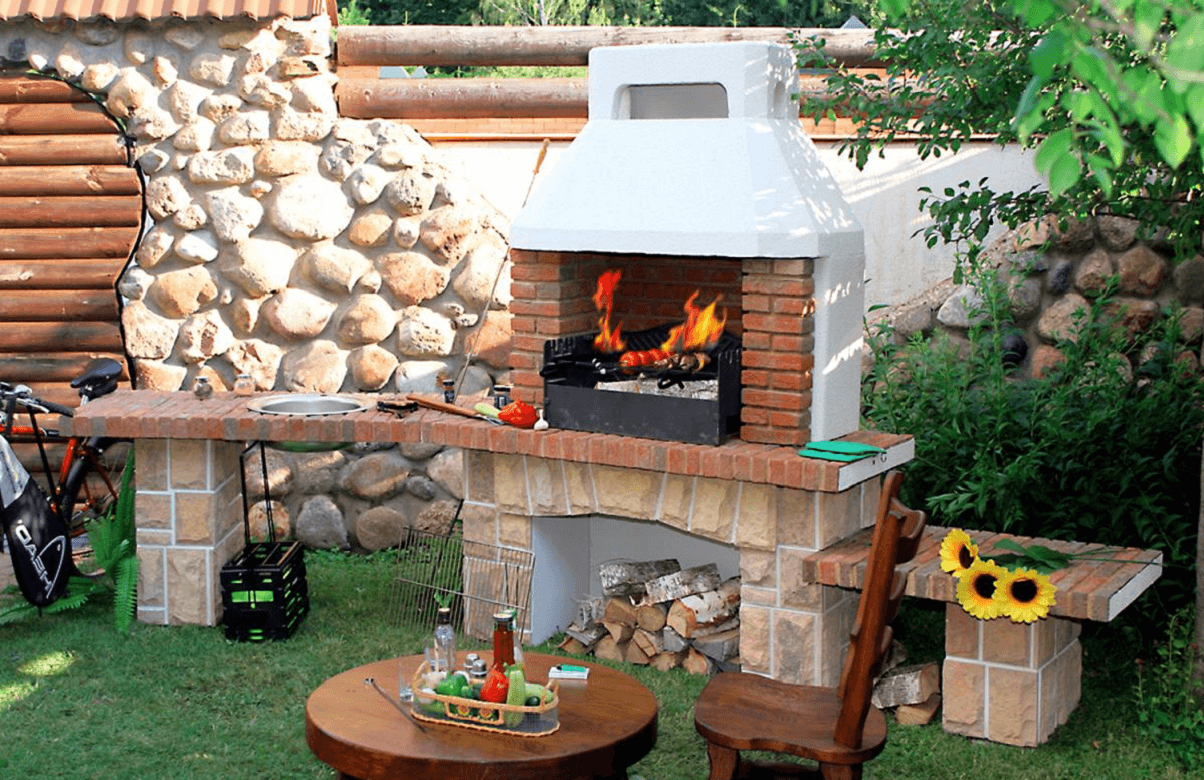

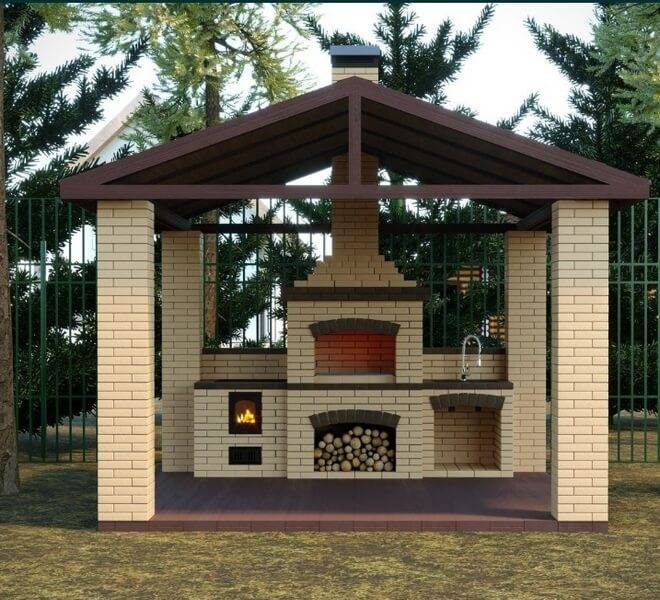

Комбинированный мангал из металла и камня с крышей

Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.

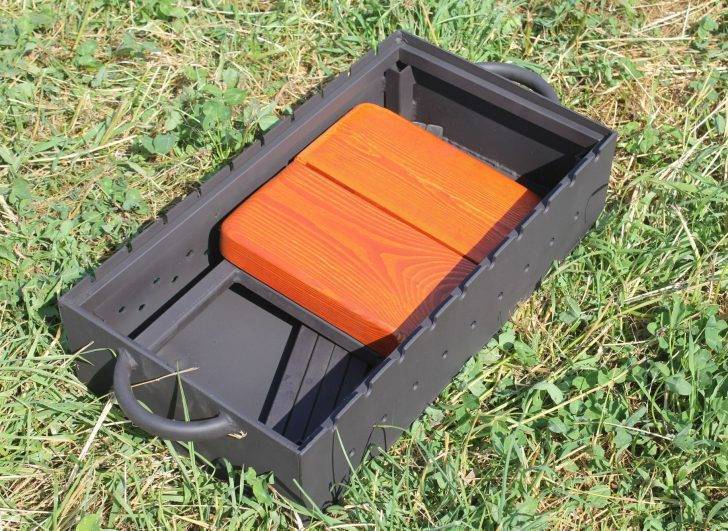

Мангал из металла, складывающийся в чемодан

Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.

Конструкция простого мангала

Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.

Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.

Мангал из металла с деревянной столешницей

Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.

Мангал с решеткой для гриля

Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.

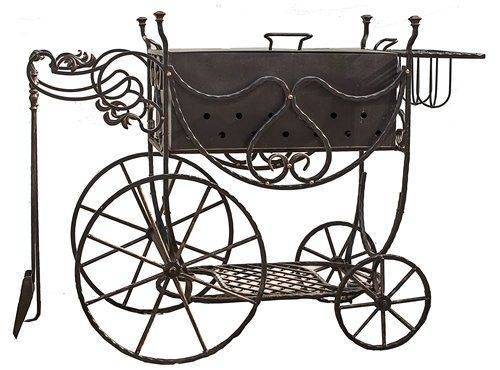

Кованый мангал в стиле арт-деко с колесами

Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:

1. Колес.

2. Крыши.

3. Подставок и полочек.

4. Двойной жаровни.

5. Ручек.

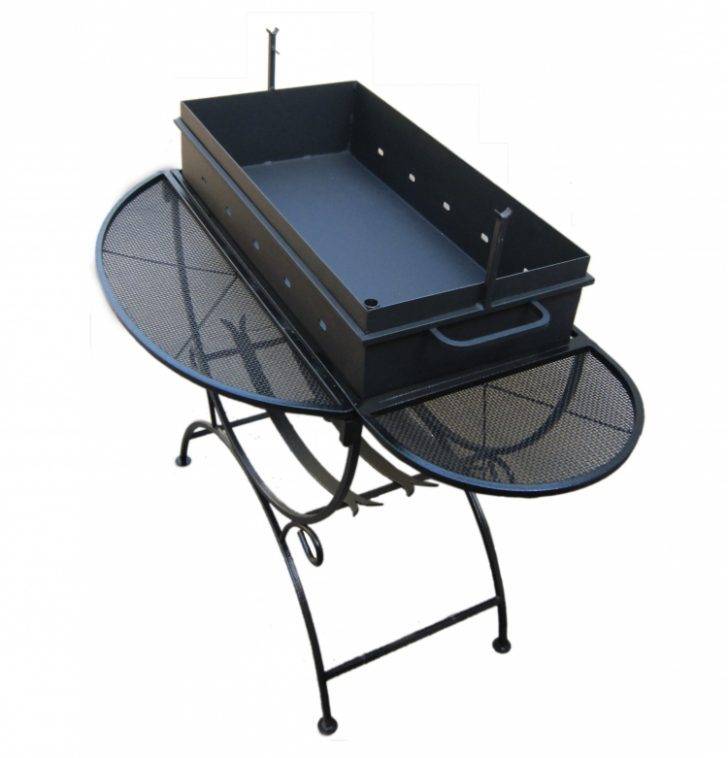

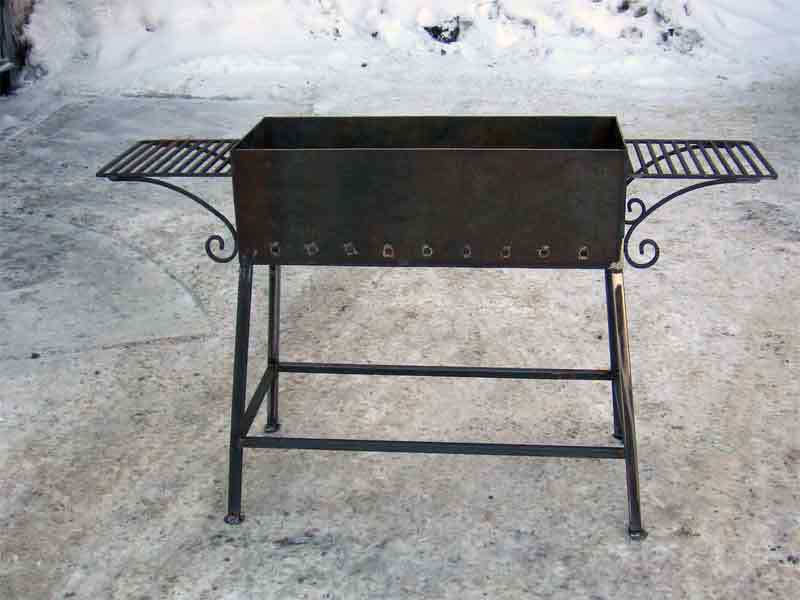

Мангал из металла с дополнительными полочками

Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.

Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:

на толстостенные;

Толстостенный мангал

тонкостенные.

Тонкостенный мангал из металла

Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.

Толстостенный стационарный мангал

Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.

Мангал из тонкого металла

Нужен ли дымоход?

Вопрос непраздный — некоторые, намереваясь строить мангал по всем правилам, интересуются даже установкой вытяжки с принудительным воздухообменом. Мало того, что это, может, и имеет смысл, но только в условиях закрытого помещения, так еще и затраты на электричество при устройстве принудительной вытяжки будут по любому. Так что ели ваш мангал будет на свежем воздухе, ничего «принудительного» ему не потребуется. На это есть причины:

• Дым не должен улетать сразу, так как если его не видно газами, то шашлык перегревается, приготовится быстро, но может стать пересушенным. Если дым повалит сквозь шашлык в принудительное отверстие, то будет мясу холодно, и оно готовиться станет дольше, что тоже нехорошо.
• На воздухе дым вполне нормально вентилируется естественным образом.

Вместе с тем если мангал установлен неподалеку от беседки или вовсе столовая зона расположена в непосредственно близости от мангала, то рано или поздно дым от огня все же закоптит беседку. Так что если вы намерены делать стационарный мангал, предусмотрите для него дымоход — это может быть мангал с дымовым колпаком и трубой. От нижней границы колпака до верха дымоотвода стоит заложить не меньше 80 см, колпак же должен выходить за размер мангала не менее чем на 30-50 см в разные стороны. Отрегулировать высоту можно подвесом колпака — при правильной высоте дым от мангала идет клубами вверх, а, попадая в тягу, вылетать в трубу. Такое устройство применимо к металлическим мангалам. При устройстве кирпичного сооружения дымовой канал простой, не имеет дымооборота. В этом случае тяга регулируется выдвижением вьюшки.

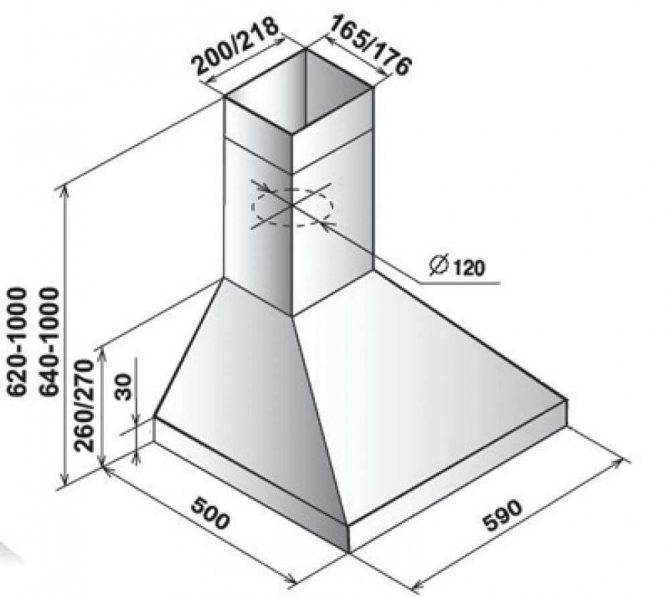

В условиях закрытого помещения необходимо установить дымоход для мангала

Как сделать вертикальный мангал из металла

Для тех, кто решил сделать вертикальный мангал своими руками, необходимо начать с подготовки рабочего места, материалов и инструментов. Затем определиться:

• с типом конструкции;
• на какое количество шампуров будет мангал;
• выбрать чертеж мангала.

Необходимые инструменты и материалы

• листовая сталь толщиной 3 мм;
• арматура 6-10 мм, лучше квадратная;
• сетка с толщиной прута 2-3 мм и ячейками не более 3 см;
• тонкая сталь для изготовления поддона золосборника;
• болгарка, диски для резки и зачистки;
• сварочный аппарат и комплектующие к нему;
• рулетка и строительный уголок;
• очки и перчатки.

При отсутствии навыков сварки или сварочного оборудования можно подготовить все составляющие и отнести в металлоцех для сборки, либо использовать крепежи из болтов. Тогда для работы потребуется дрель и сверла по металлу. Все детали соединяются внахлест или используются уголки. Арматура заменяется металлическими пластинами.

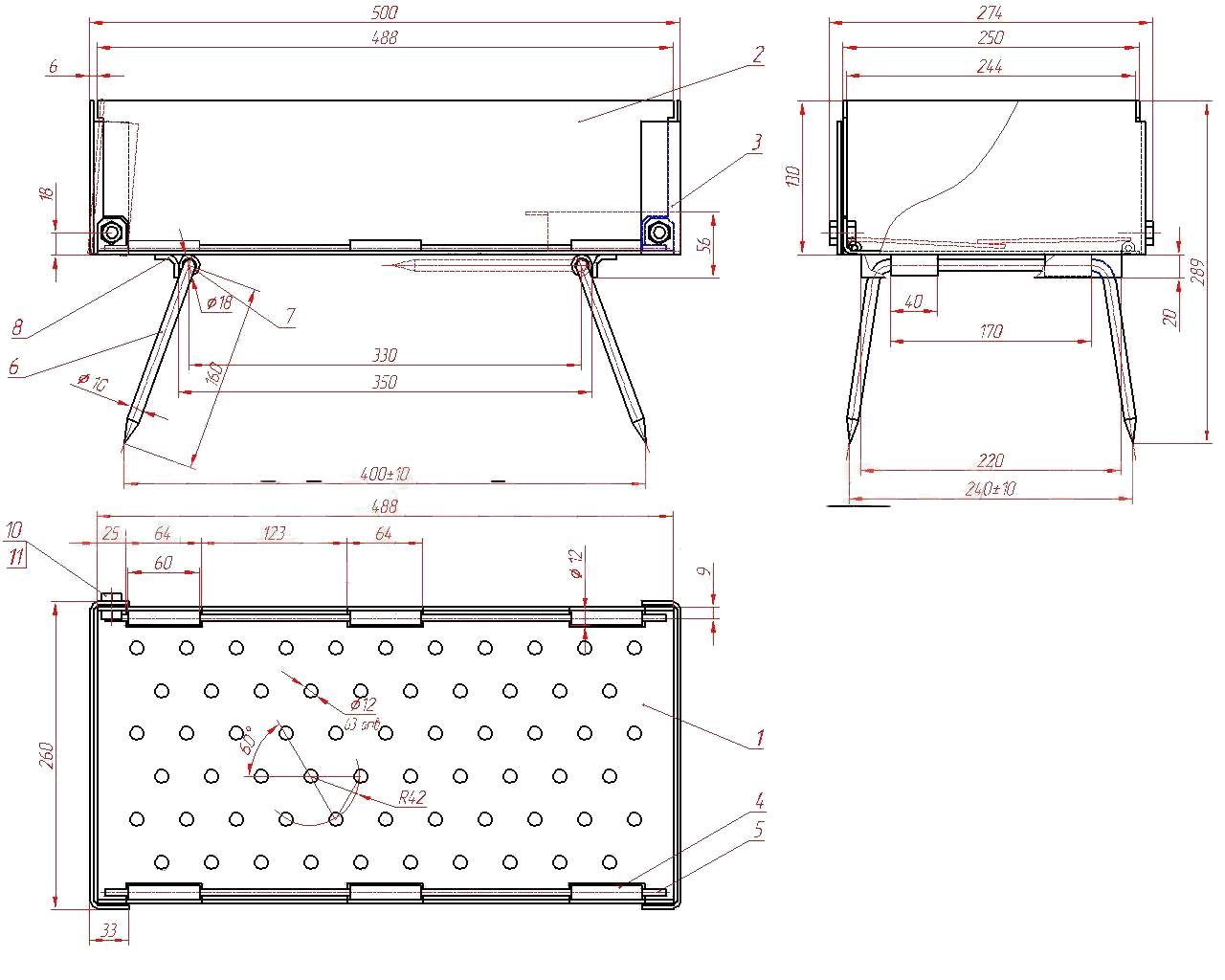

Чертеж разборного мангала

Чтобы рассчитать количество материала нужно определиться с габаритами и разработать чертеж с точными измерениями.

Делаем простую модель с горизонтальным размещением шампуров.

Составные части и габариты (размеры):

1. Основание жаровни: ширина 15 см, длина 50 см, или в зависимости от длины шампуров, которые будут использоваться.
2. Боковые стенки: их ширина соответствует ширине основания, высоту можно менять, 40 см достаточно для компактного и удобного мангала.
3. Ребра жесткости — два куска арматуры, по длине равные основанию.
4. Сетка, привариваемая к готовому каркасу.
5. Ножки из арматуры, их можно сделать съемными, приварив через болты.
6. Крючки для стоек, на которые крепятся шампуры. При отсутствии сетки ее можно заменить, приварив предварительно нарезанные куски арматуры с шагом в 2-3 см.

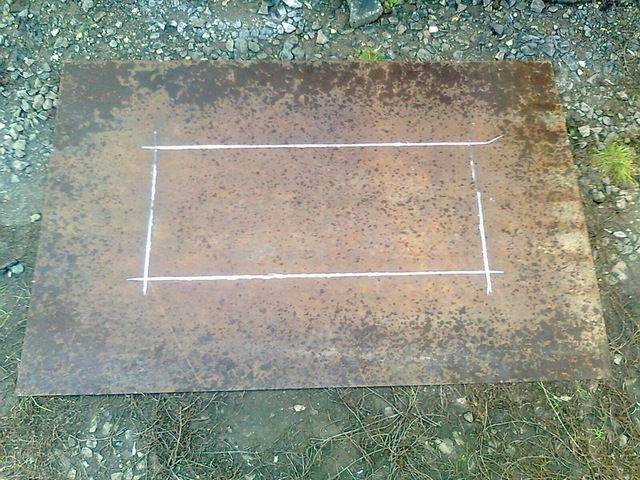

Раскрой металла

Подготовив все материалы и инструменты, надев защиту можно приступать к работе.

1. Изготовление основания и боковых стенок. Из листовой стали нарезать 3 пластины, равные по ширине (15 см). Отмерить длину основания  и высоту боковых стенок (по 40 см). Все замеры осуществлять, проверяя ровность уголком.
2. Подготовить ребра жесткости из арматуры, равные по длине основанию будущего мангала.
3. Отмерить размеры сетки с запасом 0,5-1 см, так чтобы сетка приваривалась внахлест к будущему каркасу. Вырезать сетку удобнее всего используя плазморез. для этого нужно составить чертеж для нарезки плазморезом. Можно обойтись и болгаркой, главное делать аккуратно, чтобы сетка была ровной.
4. Вырезать заготовки для крючков – пластинки из тонкой листовой стали длинной по 10 см, шириной по 3 см по 6 штук на каждую стенку, всего 12 шт.
5. Подготовить ножки. Отрезать 4 заготовки из арматуры по 50 см каждая. Учитываем, что ножки для устойчивости будут привариваться под небольшим углом.

Этапы сборки конструкции

Зачистить при помощи шлифовального диска поверхность пластин основания и боковых стенок, а также ребер жесткости от ржавчины (при необходимости). Заготовки для кронштейнов и крючки также должны быть зачищены, но удобнее это сделать заранее и лишь затем нарезать.
Приварить пластины стенок будущего мангала к основанию по торцевым сторонам

Для этого нужно прихватить заготовку несколькими точками, проверить ровность уголком, если все ровно можно варить вдоль всего шва.
Приварить ребра жесткости из арматуры сверху к боковым стенкам.Важно. На верхнюю арматуру (ребро) будет привариваться внахлест сетка , поэтому для нее нужно оставить место по толщине сетки.
Приварить сетку в местах соприкосновения с каркасом

Этого будет достаточно для надежного сцепления.
Согнуть плоскогубцами крючки и приварить в 3 ряда по 2 штуки сверху вниз на равном расстоянии друг от друга (13 см).
Приварить ножки. Для удобства транспортировки ножки делают съемными.

Для этого понадобятся 4 больших болта с гайками. Болты под небольшим углом привариваются к основанию жаровни, так чтобы ножки были расставлены немного в стороны и обеспечивали устойчивость. На торец каждой ножки приваривается гайка.

Сборка почти завершена. Зачищаем грубые сварочные швы и обрабатываем поверхность. Стыки сетки с каркасом, при желании, закрываем уголками, аккуратно приварив их. Это придаст вертикальной шашлычнице эстетичный внешний вид.

После зачистки окрашиваем поверхность из баллончика с огнеупорной краской. Продается такая краска в любом хозяйственном магазине, выдерживает температуру 600-800 градусов, этого достаточно для мангала.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

• емкость для замеса кладочной смеси;
• миксер или бетономешалка;
• лопата;
• ведра;
• колышки со шнуром;
• рулетка;
• строительный уровень;
• мастерок;
• болгарка;
• перфоратор;
• строительный молоток;
• щетка для снятия раствора;
• перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

• цемент М-400;
• рубероид РКП-350;
• доска, брус;
• гравий;
• песок;
• смесь кладочная глино-шамотная для огнеупорной кладки;

• армированная сетка;
• арматура;
• уголок;
• кирпич;
• листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

• Кирпич шамотный
• Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

• Шамотный кирпич ША-5
• Шамотный кирпич ША-6
• Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

• Кирпич красный огнеупорный
• Кирпич красный рядовой
• Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Как изготовить барбекю своими руками? Проект изделия и чертеж

Барбекю в домашних условиях можно изготовить:

• из листовой стали толщиной 3 мм;
• из металлической бочки (рекомендуется использовать бочку от пищевых продуктов);
• из газового баллона;
• из барабана от стиральной машины.

Независимо от предполагаемого материала изготовления, сначала продумывают проект изделия. Удобно работать с нарисованным эскизом.

Фото 1. Для примера – самый простой чертеж барбекю из металла.

Хозяин определяется с размерами печи. Параметры определяются исходя из того количества пищи, которое планируется готовить. Ориентируются на удобство и правильность приготовления продуктов.

Справка. Для домашнего использования подходят барбекю шириной 30—100 см и глубиной 15—20 см. Например, на десять шампуров оптимальная ширина печи — 100 см.

Схема изготовления составляется самостоятельно или берётся готовая из интернета. На чертеже указывают размеры деталей, чтобы не отвлекаться на измерения в процессе работы.

Барбекю из металлической бочки или баллона. Фото

Бывшие в использовании бочка или баллон сначала подвергаются обработке. Их предварительно «прожаривают» для удаления вредных веществ, очищают от краски.

Фото 2. Бочка разрезается пополам, из соображений безопасности острые края загибаются и сглаживаются.

Фото 3. С ограждениями из оцинкованного металла и приваренной ручкой бывшая бочка уже немного похожа на барбекю.

Фото 4. Полки из деревянных досок придают конструкции законченный вид, барбекю готово к использованию.

Необходимые инструменты

Для такого варианта изготовления понадобится:

• сварочный аппарат (при неумении пользоваться сваркой детали скрепляют болтами);
• дрель;
• болгарка, электрический лобзик;
• болты, ключи, шуруповёрт;
• металлические уголки, крепежи, петли;
• рулетка, угольник;
• металлическая бочка или баллон.

Для защиты от травм во время работы используют маску, очки, перчатки.

Этапы изготовления

1. Бочку разрезают пополам.
2. Сооружают подставку для удобства дальнейшей работы. Подставка будет служить ножками для барбекю. Для этого берут трубы диаметром не более 50 мм и арматуру. Высоту ножек подбирают индивидуально. Размеры подставки рассчитывают в соответствии с параметрами подставки.
3. Зачищают срезы от неровностей и обрамляют их металлическими уголками.
4. Прикрепляют решётку, на которой непосредственно будет происходить приготовление пищи.
5. Вторая половина бочки будет служить крышкой. К ней приваривают заранее заготовленные накладки, прикручивают петли и соединяют обе половины. На крышку прикрепляют деревянную ручку.
6. На подставку прикрепляют деревянную или металлическую столешницу.
7. Обжигают печь с внутренней стороны. Для этого наливают 0,5—1 л солярки, поджигают и ждут, пока огонь полностью прогорит. После остывания отмывают барбекю от сажи, сушат. Последним этапом будет покрытие готового изделия термостойкой краской.

Важно! Вентиляционные отверстия просверливают на нижней части барбекю на расстоянии не более 5 см, начинают и заканчивают сверлить в 2 см от торцевой стенки

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

• крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
• под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
• опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

• крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

• изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
• вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
• ножки – уголок либо профильная труба.

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Оригинальные конструкции

Существуют мангалы походные необычной конструкции, имеющие реальный опыт эксплуатации. Например, на нижнем фото вариант переносного в форме усеченной трапеции.

Хотя для облегчения веса раскладные мангалы обычно не имеют декоративных украшений, некоторые изделия имеют необычную форму отверстий для обеспечения тяги и хорошего горения расположенных внутри углей.

Универсальная конструкция барбекю из нержавейки может работать еще и в режиме обычного мангала с шампурами, весит немного больше, имеет дополнительные элементы корпуса.

Таким образом, из многообразия раскладных и разборных мангалов домашний мастер может выбрать конструкцию, оптимально подходящую для конкретных эксплуатационных условий, чтобы изготовить ее собственными силами.

Инструменты и комплектация

Для того чтобы сделать раскладной мангал, необходимо купить определенные инструменты и элементы. Их можно приобрести в ближайшем строительном магазине, так как они весьма доступны. Также можно применять и подручные материалы. Сделать простую конструкцию можно, даже не используя такую вещь, как сварочный аппарат либо крепления. В таком случае просто необходимо будет создать систему пазов.

Если конкретно говорить об инструментах, то для создания мангала будут нужны:

кусок наждачки;

карандаш;

линейка;

рулетка;

Если говорить о материалах, то понадобится только лист стали с толщиной где-то 3-3,5 миллиметра. Перед началом резки металла необходимо сделать макет вашего будущего мангала из картона. Это даст возможность хотя бы примерно увидеть, как он будет выглядеть в реальности и при необходимости подкорректировать такие параметры, как ширина, длина и высота в зависимости от ваших предпочтений. Кроме того, картонные заготовки можно использовать, как шаблон.

Уличный кирпичный мангал в беседке

Уличный кирпичный мангал в беседке или на веранде летней кухни – продуманное и взвешенное решение. Кровля надежно прикрывает всю зону от непогоды, оставляя возможность подышать свежим воздухом. Вместе с тем, у хозяина все под рукой: от дров и посуды до продуктов.

Проект уличного мангала с казаном из кирпича включает:

• центральную часть с шашлычницей и дымоходом;
• печь под казан;
• столешницу с мойкой.

Схемы кладки, порядовка мангала с казаном из кирпича, кладочные чертежи:

• Ряд 1
• Ряд 2
• Ряд 3
• Ряд 4
• Ряд 5
• Ряд 6
• Ряд 7
• Ряд 8
• Ряд 9
• Ряд 10
• Ряд 11
• Ряд 12
• Ряд 13
• Ряд 14
• Ряд 15
• Ряд 16
• Ряд 17
• Ряд 18
• Ряд 19
• Ряд 20
• Ряд 21
• Ряд 22
• Ряд 23
• Ряд 24
• Ряд 25
• Ряд 26
• Ряд 27
• Ряд 28
