Как пользоваться угольником свенсона

Примеры выполнения различных работ:

  1. Нанесение перпендикуляров. Используя уголок, на деталь рисуются расположенные к её краю под прямым углом линии. Инструмент держится непосредственно с краю досок, его заострённая часть укажет расположение линии, прямая линия рисуется при помощи квадратной части приспособления.
  2. Проверка соединения заготовок под прямым углом. Выполняется простым прикладыванием прибора к элементам для измерения правильности углов. Часто применяется при изготовлении и сборке мебели.
  3. Прочерчивание линий под углом 45°. Такой угол в равнобедренном треугольнике (каким является инструмент) будет между любым краем доски и его диагональю. Поэтому после прикладывания к краю детали квадратной стороны угольника просто прочерчивается искомая линия.
  4. Рисование параллельных линий. Инструмент прикладывается к краю детали, замеряется необходимое расстояние (например, часть которую нужно отрезать), угольник двигается по краю доски до нанесённой отметки, карандаш держится на первоначальном уровне. Так можно нанести линию параллельно краю заготовки.
  5. Чтение и нанесение различных углов. За точку опоры берётся прямой угол прибора, на его гипотенузе находится градусная разметка. На нужном значении делается карандашная отметка и с использованием квадратной стороны угольника проводится нужная линия.

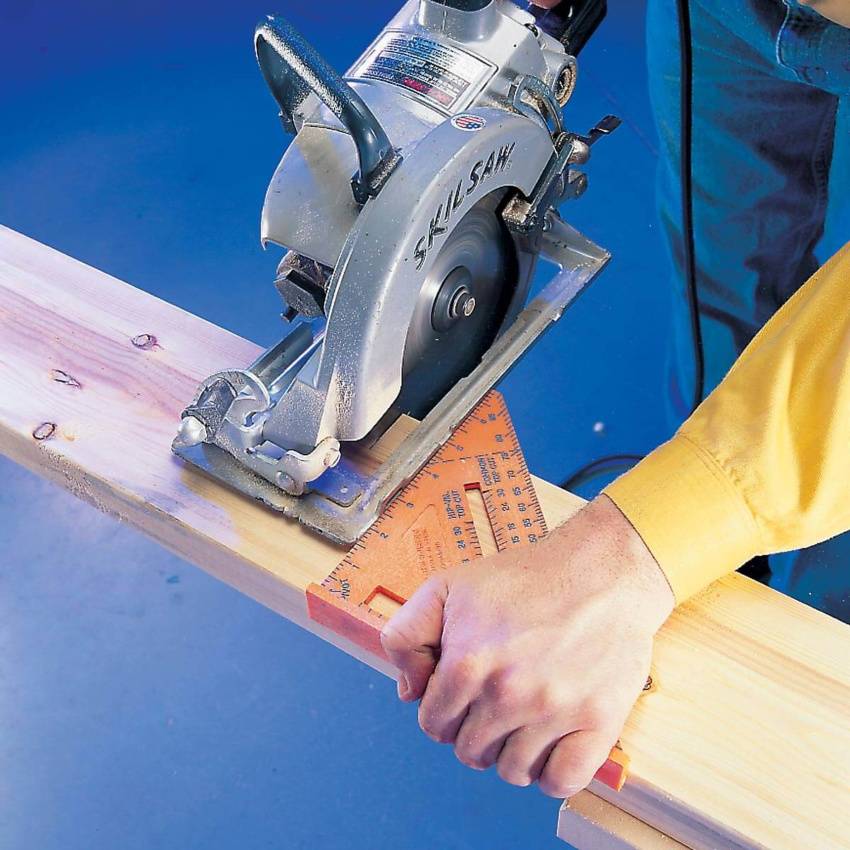

  6. Направление резки циркульной пилой. Угольник укладывается на доску плашмя, закрепляется струбциной или специальным зажимом, резка выполняется параллельно катету прибора.
  7. Угольник можно использовать в качестве обычной линейки для замера нужных размеров.

Вещь является специфической и больше нужна специалистам для облегчения и удобства выполнения больших объёмов работ. Цена фирменных образцов довольно высока, поэтому делать такую покупку или нет, решать вам.

Смотрите видео как пользоваться угольником свенсона:

Метрический угольник Свенсона

Так чем же хорош оригинальный угольник Свенсона (swanson speed square) и что он собой представляет. В классическом исполнении данный угольник сочетает в себе также транспортир для того чтобы наиболее точно производить разметку деталей во время производства стропильной системы каркасного дома, системы лестниц и лестничных маршей.

Угольник Свенсона с Алиэкспрсс.

Также угольник Свенсона метрический просто незаменим в строительной отрасли при производстве различных изделий, имеющих сложную форму, мебельных элементов, ведении слесарных работ, когда необходимо провести измерение составляющих элементов и их установку под различным углом наклона.

Из чего изготавливаются угольники

Современные угольники изготавливают из таких материалов, как дерево, пластик и металл

Самыми надежными являются металлические инструменты, которые не подвержены деформациям, что очень важно при выполнении строительных и ремонтных работ. На одной или двух направляющих имеются шкалы, посредством которых можно контролировать расстояние

Длина направляющих составляет от 60 до 1600 мм, что зависит от сферы применения инструмента. Прибор имеет Г-образную форму, поэтому среди специалистов, пользующихся этими инструментами, можно встретить название уголок. Универсальный угольник — это малка. В отличие от угольника, малка имеет шарнирное соединение, что позволяет определять не только прямые углы.

Металлические угольники изготавливаются из углеродистой стали таких марок:

  • Х
  • У8А
  • ШХ15

В процессе изготовления инструмент подвергается термической обработке, что позволяет закалить деталь до высокой твердости величиной 50-58 HRC. Производители выпускают угольники трех классов точности — 0, 1 и 2. Наиболее точными являются устройства с нулевым классом точности, которые применяются в метрологических лабораториях и поверочных службах. Устройства с классом точности 1 используются специалистами — каменщиками, плотниками, слесарями, сварщиками. Менее точные приборы, относящиеся ко второму классу, применяются в быту домашними мастерами.

Это интересно!Угольником также является равнобедренный прямоугольный треугольник, у которого две стороны расположены под прямым углом. Инструмент такой формы является более точным за счет того, что одинаковой жесткости на любом участке плоскости.

Как правильно выбрать угольник для работы

Зная, какие виды и типы угольников бывают, можно приступать к выбору инструмента. Если планируется эксплуатировать устройство в домашней мастерской, тогда вовсе не обязательно покупать эталонный уголок. Для дома используются инструменты с классом точности 2

При выборе также важно учитывать следующие рекомендации:

  1. Размер — чем длиннее стороны уголка, тем выше точность измерений. Если планируется определять углы больших конструкций, тогда стоит выбирать устройства с длиной направляющих до 6 метров. Если прибор используется для разметки керамической плитки ли кирпича, то для этого подходят устройства длиной 15-30 см
  2. Угол измерения — если планируется эксплуатация прибора для разметки перпендикулярных сторон, тогда нужно выбирать недорогие варианты классических угольников с неподвижным соединением
  3. Наличие разметки — позволяет использовать инструмент не только для разметки перпендикуляров, но еще и в качестве линейки
  4. Качество фиксации — чем длиннее направляющие прибора, тем толще они должны быть. Если длина линейки будет большая, но при этом она будет тонкой, то это приведет к большой погрешности измерения
  5. Материал изготовления — не всегда металлические угольники удобны в применении, поэтому нужно перед покупкой нужно опробовать прибор. Некоторые мастера предпочитают пользоваться деревянными или пластиковыми приборами

С применением инструмента не возникает никаких трудностей. Для этого необходимо приложить инструмент к плоскости, и провести перпендикулярную линию. Если осуществляется проверка точности прямого угла, тогда торцевой частью инструмент прикладывается к двум перпендикулярным поверхностям, и выполняется проверка.

Стоимость угольника зависит от материала изготовления, длины, толщины направляющих и качества исполнения. Это незаменимый инструмент, который должен быть не только в арсенале специалистов, но и домашних мастеров.

В завершении надо отметить, что угольник — простейший инструмент, который прост в применении, и при этом позволяет изготовить конструкцию с соблюдением высокой точности прямых углов. Причем инструмент предназначен не только для контроля внутренних углов различных соединений, но и наружных.

Что такое угольник свенсона

Приспособление — это особого вида угольник, совмещённый с транспортиром и разработанный специально для точной разметки деталей при изготовлении элементов стропильных систем и лестниц. Инструмент находит широкое применение и при изготовлении строительных конструкций сложной формы, мебели, слесарных и сварочных работах, где требуется разметка деталей под различными углами.

Прибор рассчитан на выполнение следующих основных функций:

  • замер различных углов;
  • своеобразная строительная линейка;
  • переносы параллелей и углов на заготовки;
  • рейсмус;
  • уровень, работающий совместно с отвесом;
  • в качестве упора при торцевании досок и бруса ручной или циркулярной электрической пилой.

Большое удобство сочетание всех функций в одном инструменте.

Приспособление в форме равнобедренного прямоугольного треугольника изготавливается из прочных алюминиевых сплавов методом штамповки. Толстая (5-ть мм) подошва представляет собой 2-х сторонний упор. Катеты и гипотенуза отфрезированы. В изделии выбиты фрезерованием деления, цифры и риски глубиной около 0,5 мм (отметки в оригинальных изделиях глубже и отличаются большей чёткостью нанесения). Фрезерованные отметки практически нестираемые. Штамповка шкал выполнена с обеих сторон. Классический вариант имеет разметку в дюймах, по принятой в США размерности деревянных изделий, но выпускаются и метрические угольники свенсона. На транспортире отмечены углы от 0 до 90 градусов. Особой точности измерений не предусмотрено, на метрических экземплярах нет миллиметровых делений. Прибор окрашен в чёрный цвет, а отметки покрываются красками белого цвета.

Алюминий обеспечивает лёгкость инструмента при необходимой жёсткости и надёжность конструктивного исполнения. Но выпускаются и пластиковые варианты. Приборы выпускаются 2-х размеров:

  • для работы в стационарных условиях 30,48 см (12-ть дюймов);
  • удобный карманный вариант 17,8 см (7-мь дюймов).

В комплекте некоторых модификаций продаются специальные упоры в виде зажимов, планок и бобышек, дополнительно являющиеся своеобразными маячками при массовой разметке или пилении заготовок. Полученная струбцина надёжно прижимает угольник и выбирает величины выступания полок, что позволяет работу на больших плоскостных поверхностях.

В комплекте к угольнику свенсона прилагается инструкция с подробным изложением порядка выполнения операций и сопроводительными рисунками.

Основное назначение угольника Swanson — раскрой элементов стропильной системы в вальмовых крышах с примыканием под различными углами, для этого на приборе предусмотрено 3 внутренние шкалы, расположенные под наружной угловой шкалой. Для опытных профессионалов имеется и 4-я шкала, с нанесёнными единицами наклона на десятичной базе.

Особенности угольника Свенсона

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.

Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.

Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.

Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.

Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.

Применение

Вот несколько вариантов использования угольника Свенсона:

  • как полка с упором в качестве направляющей для распила по прямой;
  • угломер;
  • для нанесения разметки на изделие;
  • как средство торцевания досок;
  • поверхность для переноса линий на заготовку;
  • средство для начертания окружности.

Приложив угольник к деревянному листу, сразу можно провести прямую под любым градусом без дополнительных замеров. Если разметку наносить не нужно, то он может использоваться для проверки правильности измерений.

Профессиональный столярный угольник можно использовать в начале стройки как направляющую для пилы. Ее укладывают на упор, по верхней линии проводят точный разрез.

Плотницкий инструмент применяется для быстрой разметки стропил. Если расположить упор по верхнему краю поверхности, то по стороне катета можно ее торцевать.

Необычный способ использования изобретения Свенсона – рисование окружности выбранного диаметра. Имея под рукой угломер, можно использовать его как обычную линейку.

Что такое угольник и для чего он предназначен

Угольником называется измерительный инструмент, состоящий из двух линеек, расположенных под углом 90 градусов друг к другу. Применяется он в различных сферах — в строительстве, в слесарном и столярном деле, на производстве и т.п. Главное предназначение этого устройства заключается в нанесении прямых линий, расположенных перпендикулярно друг к другу.

Угольник еще называют поверочным, так как с его помощью осуществляется проверка конструкций на наличие брака. Многие используют этот инструмент только для начертания прямых линий под углом 90 градусов, и даже не догадываются о том, что прибором также можно начертить линию с любым другим наклоном.

Главное достоинство рассматриваемого инструмента в том, что он имеет простую конструкцию. Это отражается не только на его стоимости, но и возможности изготовления своими руками. Чтобы сделать угольник, понадобится соединить две линейки, расположив их перпендикулярно друг к другу. Посредством полученного устройства можно наносить не только перпендикулярные линии, но и параллельные.

Это интересно!Угольник — это главный инструмент плотников, строителей и каменщиков, так как с его помощью осуществляется быстрое и точное измерение прямого угла.

Как пользоваться инструментом

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом

При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

Использование столярного инструмента

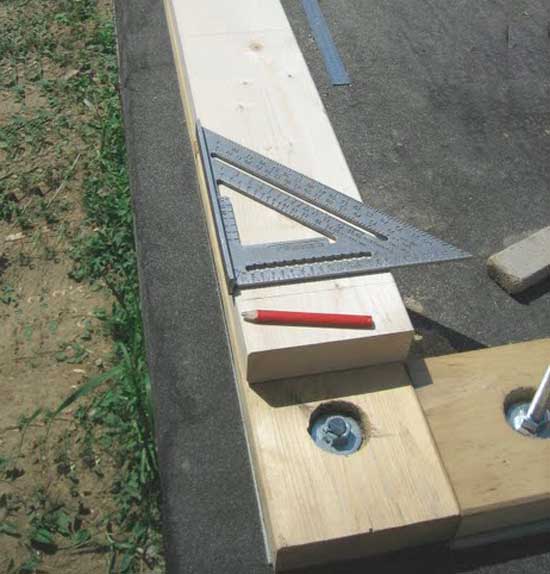

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

  1. Упереть базовую поверхность в доску.
  2. Выбрать нужный размер на вырезе вдоль второго катета.
  3. Вставить в него карандаш.
  4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Каждый уважающий себя плотник и строитель каркасного дома использует в своей работе угольник Свенсона или его аналог

Почему так необходимо и важно данное изобретение в строительстве, попробуем разобраться в данной статье

Угольник Свенсона на алиэкспресс

Значительно сэкономить при покупке данного приспособления можно с помощью китайских сайтов, типа широкого распространенного aliexpress. В Москве угольник Свенсона можно оценить в трогательном шоу-руме на площади трех вокзалов, а в сети по запросу «угольник свенсона swanson» можно получить результаты в ценовой категории от 178 рублей до 2,8 тысяч.

  • Размер изделия – смотрится в описании товара;
  • Рейтинг продавца – остерегайтесь недобросовестных лиц;
  • Доставке товара – сроках и стоимости, возможно заказать бесплатный или платный, но ускоренный вариант;
  • Отзывы других покупателей о качестве изделия, упаковке и доставке.
  • https://domsdelat.ru/instrumenty/ugolnik-svensona-instrukciya-i-sovety-po-ispolzovaniyu.html
  • https://stankiexpert.ru/tehnologicheskaya-osnastka/instrument/ugolnik-svensona.html
  • http://1karkasnydom.ru/ispolzovanie-metricheskogo-ugolnika-svensona

Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

  • угломер;
  • угольник Magnusson;
  • рейсмус;
  • транспортир;
  • уровень;
  • струбцину;
  • упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Использование приспособления Свенсона в качестве транспортира позволяет шкала, нанесенная вдоль гипотенузы.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Как пользоваться инструментом

Ввиду многозадачности изобретения Свенсона инструкция по его применению отличается в зависимости от той задачи, для которой используется на данный момент. Чтобы отметить угол и провести линию под наклоном 90° или 45°, нужно приложить упор к доске, после чего провести линию вдоль нужной стороны. Также можно проверить правильность ранее размеченного прямого или острого угла. Для этого угольник прикладывают к разметке.

За измерение степени наклона в градусах отвечает гипотенуза. Чтобы воспользоваться угломером Свенсона как транспортиром, нужно поставить упор в доску, найти нужный угол наклона на инструменте, повернуть и сразу отчертить линию.

Чтобы использовать угломер как направляющую, нужно зафиксировать на доске инструмент при помощи струбцины, после чего пройтись дисковой пилой или лобзиком.

Чтобы размечать кровлю, устанавливают грифель в начальную точку, поворачивают угольник по стороне катета, пока значение не дойдет до нужного. Затем ставят пометки грифелем, или отрезают.

Чтобы начертить круг угольником, нужно установить в начальной точке изобретение Свенсона, зафиксировать его. На стороне с метками устанавливают острие карандаша. Путем поворачивания устройства по часовой стрелке получают окружность заданного диаметра.

Зачем нужны таблицы

Создавая разные типы крыши, приходится стыковать элементы кровли под разными углами. Чтобы определить искомый размер сторон крыши, используют формула Пифагора, где известен угол наклона и один катет. Чтобы упростить задачу и не заниматься сложными расчетами, существуют уже готовые таблицы. Их можно найти вместе с инструкцией к применению товара.

В таблицах обозначены параметры сторон кровли и ендов и угол, под которым должны размещаться части относительно друг друга. Это значительно экономит время строителя. Применение изобретения Свенсона возможно только при создании крыши с равными сторонами.

Угольник Свенсона – многофункциональное устройство, позволяющее при помощи одного инструмента измерить расстояние, быстро отмерить и начертить угол, разметить кровлю или нарисовать окружность. Его покупка оправдает себя, даже если угломер пригодится для строительства только одного дома.

Инструкция для угольника Свенсона

Описание угольника Свенсона

Сразу напомним, что устройство считается очень нестандартным, и может понадобится далеко не каждому.

Угольник по типу Свенсона имеет специализированную подошву – двусторонний упор, который может применяться в качестве:

  • уровня;
  • угольника;
  • транспортира;
  • угломера;
  • разметочного инструмента;
  • упора для электрического инструмента и многого прочего.

Его удобно применять для установки стропильных ферм и в самых разных видах канадского строительства.Естественно, ничто не мешает применять его и для прочих потребностей.

К примеру, при сварке с его помощью можно ставить и фиксировать детали (в наборе со струбциной).

Эта конструкция устройства была придумана и применялась достаточно давно, большинство из исполняемых им функций сейчас можно исполнять иными устройствами.

Универсальность угольника Свенсона

Но особенный интерес прибора собственно в его универсальности, в соединении в одном предмете большинства необходимых функций.

Его некоторые показатели настроены собственно на классический размер досок, стереотипный для Америки. Однако угольник столярный не выделяется потрясающей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах выполнения.

Сейчас есть много разных вариантов выполнения этого инструмента, выделяющихся и применяемыми материалом, и размерами, и сопровождающими сопутствующими предметами.

Для конкретных вариантов работ комфортны, к примеру, изделия из пластика. Добавочные детали, например бобышки или рейка, ощутимо увеличивают его возможности. Правда, они подходят не ко всем моделям.

Обычным вариантом можно считать приспособление угольника Свенсона Swanson с дюймовой разметкой, но она не всем одинаково подходит. Есть модели и с метрическими показателями.

Приобретение на Алиэкспресс: обзор угольника Свенсона

Разные модели прибора имеет различное качество и функциональность, благодаря этому в таком случае мы будем рассматривать определенный вариант с Алиэкспресса.

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?

Сделан он несколько грубо, зато надежно и прочно, толщина его подошвы приблизительно 5 мм, а пластины около данного показателя. Приспособление сделано штамповочным способом и окрашено краской в черный цвет. Материал схож на алюминиевый сплав.

Гипотенуза и катет прибора отфрезированы.

В материале выбиты нужные метки – цифры, деления и опасности. Они закрашены краской белого цвета, их глубина будет примерно половины миллиметра. Необычно выполненное изделие имеет более аккуратненькую разметку – четче и глубже. Краска на приборе удерживается отлично. Даже при если постучать по нему киянкой (для контроля) она не отваливается, изделие не изменяет свои начальные формы.

Но на полученном угольнике (новом!) есть места с уже немножко содранной краской. Может быть, она с самого начала была неодинаково нанесена.

Проведенное измерение прямого угла убедило в его точности. Проверка проводилась при помощи слесарного металлического устройства, и способом переворота угольника.

Что можно сказать о подошве изделия?

Она не считается очень ровной, в поверхность и угол ее не фрезеровали. В ней есть маленький прогиб, который, возможно, появился в результате штамповки. Он очень маленький, составляет не больше полмиллиметра. Зато нанесённая сантиметровая разметка поражает собственной точностью.

Необходима ли вам подобная вещь?

Решить можете только вы лично.

Это прочный столярный угольник Свенсона, имеющий плюс ко всему некоторые возможности и функции.

Приобретать такой аналог или неповторимый инструмент – дело хозяйское, преимущественно собственное.

Но cтоит заметить, что цена брендового изделия в несколько раз больше, чем у описанного тут инструмента.

Особенности инструмента

По описанию угольника Свенсона легко определить, что он создавался для разметки деревянных элементов каркасной крыши. Сложная конструкция требует точного соблюдения всех углов, чтобы балки прилегали плотно плоскостями реза по коньку и к мауэрлату.

Плотницкий угольник легкий и прочный, изготавливается из сплава алюминия. Толщина пластины около 5 мм.

Столярные приспособления Свенсона для разметки имеют форму равнобедренного треугольника с вершиной 90°. Один катет с подошвой для упора, выступающей по 10 мм в каждую сторону. Приложив угольник к боковой поверхности, по второму катету и гипотенузе можно разметить или сразу отрезать углы 45° и 90°, которые чаще других встречаются при столярных работах.

Метрический угольник имеет несколько различных по форме вырезов:

  • основное по длине все гипотенузы с шириной около 10 мм;
  • вдоль катета без основания с насечками;
  • треугольник со сторонами, параллельными образующим само приспособление.

Вдоль гипотенузы по краю самого угольника Свенсона и вдоль края каждого выреза проходит таблица разметки углов наклона. По ним размечаются и отрезаются стропила основные о дополнительные, ендовы, распорки.

Все деления и цифры выполнены методом штамповки с углублением 1 мм. Они нанесены на обе стороны, не стираются и дополнительно могут быть залиты белой краской. Сам угольник имеет стандартный для дюралюминия серый матовый цвет или окрашен полностью в черный.

В инструкции, прилагаемой к устройству, имеется таблица разметки балок и стропил по длине, в зависимости от угла наклона и размеров дома.

Расширяют функции и упрощают работу бобышки для угольника Свенсона. Они закручиваются в вырез и позволяют зафиксировать нужный для разметки угол, переносить его с одной детали на другую без подгонки.
