Как сделать монтаж распашных ворот своими руками? Обзор Привода и автоматика – Инструкция

Этапы самостоятельного изготовления ворот с автоматикой

Перед монтажом разбивают на местности ось линии ворот и места вкапывания опор. Снимают плодородный пласт земли. Шнуры натягивают на колья так, чтобы получился четырехугольник в месте установки столбов с полотнами ворот. Контролируют длину диагоналей, координируют до полного выравнивания.

Вторым этапом подготовки является копание траншеи для кабеля, глубина ямы по нормам не должна быть меньше 0,9 м. Кабель прячут в трубу из ПВХ поперечным сечением 25 х 30 мм. Если первоначально решено ставить ворота без автоматики, такую гильзу в земле закладывают все равно, чтобы впоследствии не ломать покрытие проезда при установке автоматики для распашных ворот своими руками.

Установка опор

Ямы под опоры роют садовым буром, если ставят стальные трубы. Размер ямы должен быть на несколько сантиметров больше сечения столба, если монтируют только металл. При обкладывании железной стойки кирпичом делают полноценный железобетонный фундамент под кирпичную конструкцию.

Глубину заложения принимают с учетом стояния почвенной влаги и отметки промерзания земли. Принимают в расчет тип грунта, т. к. влажные глиняные относятся к категории пучинистых и могут выталкивать опоры в случае замерзания. На дне делают песчано-щебеночную подсыпку, бетонируют столбы только в теплое время без отрицательных температур.

Сварка створок

Сварка каркаса для створок

Коробку варят из стального проката, массивность конструкции задают с учетом веса створок, заполнения, декоративной ковки и парусности при действии ветра. Перед сборкой уместно выполнить детальный чертеж.

Применяют строение коробки:

  • п-образные используют там, где нет возможности соединить боковые детали нижним прогоном;
  • замкнутые по периметру каркасы.

Первый вариант открывающихся ворот уступает по жесткости прямоугольной модели. Есть случай, когда проезд невозможно ограничивать снизу и сверху, тогда жесткость коробочного каркаса полностью определяется несущей способностью боковых элементов.

Сооружение привода

Можно сделать самодельный привод для распашных, откатных или подъемных секционных конструкций. Для этого понадобится мотор, преобразователь оборотов (редуктор) и механизм управления. Тягу можно передавать цепью и звездочкой или прижимным колесиком.

При трехфазном напряжении выбирают мотор со звездочной электрической обмоткой, чтобы максимально задействовать мощность двигателя. Если в сети две фазы, то используют однофазный агрегат. Но при этом пуск движения будет затруднен из-за нехватки мощности.

Преобразователь привода для распашных ворот выбирают с учетом выходного момента оборотов (80 – 100 об/мин.), при этом скорость вращения двигателя должна соответствовать входным моментам редуктора.

Автоматизация распашных ворот


выбрать подходящий электропривод

По схеме расстояние обычно не превышает 150 мм, но может быть и больше, поэтому важно отнестись к выбору электропривода серьёзно

Лучше всего обращать внимание на линейные модели, которые более современны по характеристикам и красивее

Если уже на схеме видно, что расстояние превышает 150 мм, то в таком случае линейный привод не подойдёт, а придётся брать рычажный вариант. Он не такой красивый, но продолжительность работы этого электропривода выше.

Важно уже после установки сразу же проверить ворота на предмет замыкания или наличия преград, которые сразу нужно будет устранить. Если оставить преграды или перекосы, то автоматика не прослужит даже года

Установка автоматики для распашных ворот своими руками — это лучший вариант сэкономить деньги, но при этом значительно повысить уровень комфорта в загородном доме. Это уже не говоря о том, что такие распашные ворота с автоматической системой не только повышают престиж, но и стоимость самого дома.

При соблюдении всех правил, схем и рекомендаций, ворота с автоматической системой могут прослужить своему владельцу долгие годы.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

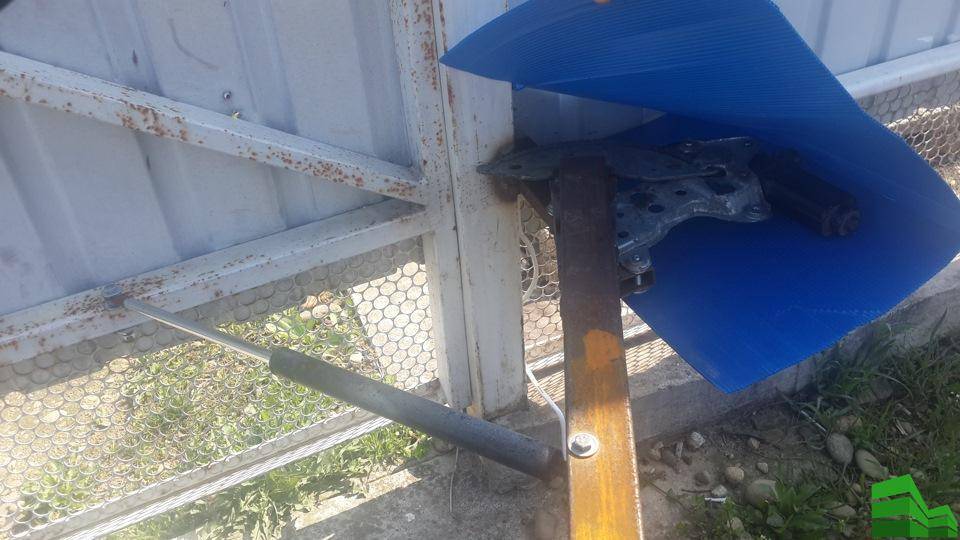

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

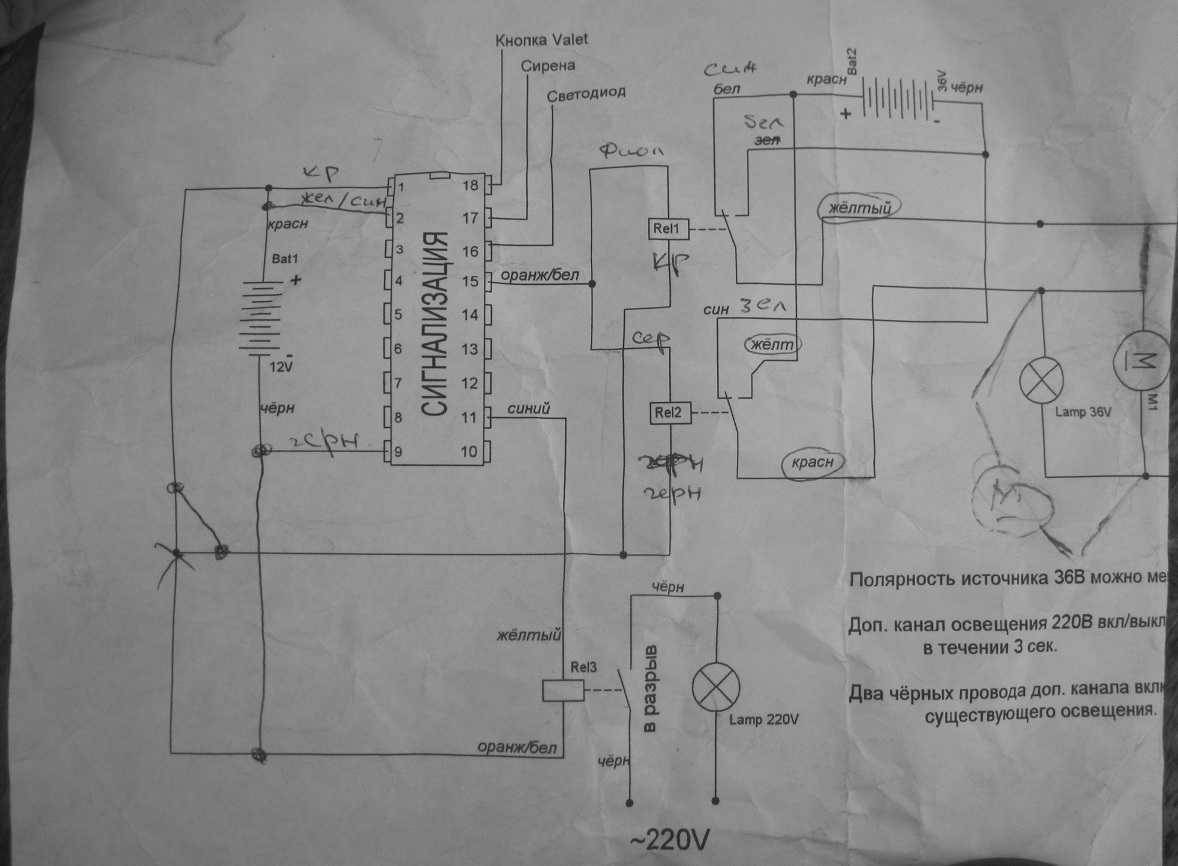

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Характеристика автоматики

Установить привод своими руками непросто. Этот процесс требует четкости действий, точности и требуемой квалификации.

Существует несколько особенностей при установке привода:

  1. Нужно учитывать створки относительно высоты столбов.
  2. Если автоматика будет без использования концевых выключателей, применяют створочные упоры.

Если не учитывать эти нюансы, электродвигатель может выйти из строя, и конструкция перестанет нормально функционировать.

Кроме того, автоматика содержит в себе множество электрических приводов. Поэтому, чтобы поставить качественно и правильно ворота, нужно разбираться в этом и иметь хоть небольшой опыт.

В комплект автоматики входит:

  1. блок управления 1 шт;
  2. приводы -2 шт;
  3. фотоэлементы 1 к-т;
  4. маячок 1 шт;
  5. пульт.

К преимуществам этого вида механизма можно отнести прочность и длительный срок эксплуатации. Механизм простой в эксплуатации, скорость открытия ворот составляет до 15 секунд. К недостаткам можно отнести то, что если будет малейшая преграда по ходу движения створок, привод может дать сбой и створки заклинит. Обязательно следите, чтобы отсутствовали преграды перед проемом. Это позволит вашим распашным воротам долго функционировать и не выходить из строя.

Для того чтобы сбои в работе конструкции отсутствовали, проводите профилактику. Смазывайте самостоятельно смазкой все части, которые этого требуют. Если автоматика сломалась, не прикладывайте физические усилия для открытия ворот – это категорически запрещено. Если же все-таки она дала сбой, вызовите мастера.

Как выбирать автоматику

Чтобы распашные ворота исправно открывались и закрывались на протяжении многих лет, стоит позаботиться о правильном выборе автоматики

Важно учесть несколько параметров:

  • Масса створок. При несоответствии веса ворот возможностям автоматики сильный ветер способен вывести ее из строя. Привод должен выдерживать значительные нагрузки. Также учитывается расстояние от петли до опорного столба.
  • Интенсивность эксплуатации. Если проходимость ворот достаточно высока, стоит выбирать быстрые и долговечные приводы. Если выбирать автоматику для домашнего пользования, можно остановиться на устройстве с пропускной способностью 20 машин в час.
  • Устойчивость к перепадам температур. Если в регионе возможны серьезные морозы, стоит установить мощный привод, который сможет справиться с высокими нагрузками. Встроенная калитка часто оборудуется рычажным доводчиком, позволяющим легко открывать ее даже в сильные морозы.

Если правильно установить автоматику на распашные ворота, а затем бережно эксплуатировать, она прослужит достаточно долго. Лучше, если система будет иметь небольшой запас мощности. Это исключит появление неисправностей при повышении нагрузки. Также время от времени стоит смазывать детали механизма.

Подготовка створок

Перед монтажом элементов автоматики ворот своими руками нужно убедиться, что они легко, без усилий, открываются. В процессе эксплуатации нередко появляются перекосы створок. Причины разные – «повело» опору из-за низкого качества ее бетонирования, ослабились петли и тому подобное. Работу по установке системы автоматики следует начинать с того, что привести ворота в порядок (о том, как сделать распашные ворота, читайте здесь).

Тестирование агрегата

Перед установкой и выбором конкретной модели привода необходимо изучить следующие вопросы:

  1. Размер и вес ворот.
  2. Сколько силы требуется, чтобы сдвинуть полотно.
  3. Как часто механизмы будут работать.
  4. Экологические факторы, такие как воздействие ветра.

Эти факторы также будут влиять на выбор подходящих воротных двигателей, которые не будут подвергаться нагрузке при использовании.

Другие важные соображения включают в себя:

  1. Близость (как ворота открываются и закрываются) для движения и пешеходов, а также транспортных средств и людей, проходящих через открытые конструкции.
  2. Изменение уровня земли на пути движущихся полотен.
  3. Дренаж для подземных систем.
  4. Потенциальные точки, которые могут нанести травмы или повреждения.
  5. Ручная система запуска для автоматических ворот.

Перед установкой двигателей проверяется геометрия системы, чтобы обеспечить плавное и беспрепятственное движение устройства. Распашные ворота должны свободно перемещаться на своих петлях. Не должно быть зазоров или наоборот сильного трения.

Безопасность ворот может включать в себя комбинацию физической защиты, фотоэлементов, ударных кромок, электродвигателей с обнаружением препятствий, вывесок, объясняющих безопасную эксплуатацию конструкции, и систем ручного разблокирования.

Все электрические конструкции должны иметь ручную систему активации. Это позволяет отсоединять ворота от моторов. Затем они могут быть перемещены вручную в случае сбоя питания, поломки или в чрезвычайной ситуации.

Самые быстрые устройства

Существуют быстрые версии воротных моторов, а производитель Somfy предлагает линейку высокоскоростных распашных конструкций. Однако существует разница в расстоянии, пройденном двигателями с различными типами конструкций. Электропривод для распашных ворот Somfy один из лидеров по скорости активации и перемещении полотна. Модели подходят под разные виды ограды.

С зазором между столбами 4 м, раздвижные ворота перемещаются более чем на 3,141 м, открывая 90 градусов. Несмотря на различия в типе движения (скольжение и вращение) и двигателе, такие конструкции работают немного быстрее из-за этого.

Уход и профилактика механизма ворот

Распашной вариант ворот при наличии автоматической системы закрытия и открытия очень чувствителен к преградам, поэтому наличие любых посторонних элементов может сказаться на их работе. Проведение диагностик и систематических осмотров поможет избежать такого рода неприятностей.

Необходимо также регулярное проведение профилактических мер, которые включают:

  • очистку;
  • смазку.

С помощью этих действий получится снизить нагрузку и предотвратить стирание деталей.

Прикладывать усилия для закрытия воротных полотен недопустимо. Это наиболее часто заканчивается поломкой механизма и требует профессионального вмешательства.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне

Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

  • В основе рабочего механизма лежит зубчатое колесо;
  • В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

Типы приводов

Линейный привод

Данный привод является самым простым по конструкции и использованию. Внутри привода происходит вращение винта электродвигателем внутри редуктора, после чего происходит механическая энергия, которая толкает ворота. Чем плавнее происходит движение открывания, тем дольше срок службы механизма. Является электромеханическим приводом распашных ворот.

Гидравлический привод

Очень надежный, но дорогой привод для распашных ворот. К работе механизмов приводит гидравлика, в которую насос закачивает и выкачивает раствор. За безопасную работу отвечают специальные датчики.

Рычажный привод

С двигателя энергия передается с помощью механических поршней. Привод работает благодаря работе двигателя. Энергия с двигателя проходит через редуктор на поршень. Привод открывает ворота дольше всех, но очень практичен.

Положительные моменты электропривода

Электропривод, сделанный своими руками, прослужит долгие годы. Время открытия ворот будет составлять 14-16 секунд, что на 10 секунд меньше, чем у заводских ворот. Обычно при самостоятельной установке автоматических ворот забывают про установку датчиков, которые следят за тем, чтобы на траектории открытия ворот не было преград. Если электропривод встретит какую-нибудь преграду на своем пути, то это может привести к заеданию привода и вывода из строя главного модуля.

При монтаже своими руками обычно используется специальная спутниковая антенна, которая потребляет во много раз меньше электроэнергии, чем заводской. То есть самодельный привод более экономичен и потребляет 34 В, а магазинный привод работает от 220 В.

Перед тем как начать делать привод, следует рассчитать массу ворот и силу привода, которая будет действовать на воротину. Также необходимо приобрести дистанционный пульт с радиусом действия 30-40 метров. К тому же нужно подумать о безопасности

Главной мелкой, но очень важной деталью является токовое реле, без которого автоматика может перегреться и выйти из строя

Шаг первый: Определите положение открывания и установите опорный кронштейн

Не устанавливайте устройство открывания ворот снаружи, где люди могут легко получить к нему доступ. Он должен располагаться рядом с внутренней осевой линией полотна. Это помогает минимизировать скручивание конструкции, когда открыватель активен.

Как только ворота установлены, пришло время собрать кронштейн стойки. Эта сборка создает пространство между оператором и подвижной конструкцией. Для начала прикрепите кронштейн к передней части сошника. Откройте ворота и полностью извлеките рычаг открывания. Отрегулируйте кронштейн по уровню и используйте с-образные зажимы, чтобы зафиксировать узел на месте. Стоит отметить, что подключение электропривода распашных ворот осуществляется строго по схеме. Это необходимо для равномерного распределения нагрузки.

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

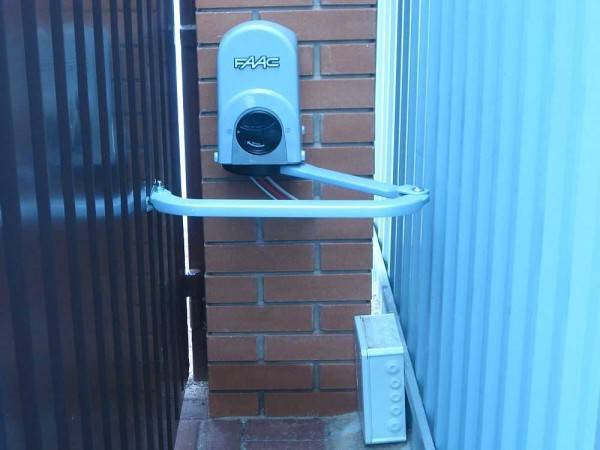

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

  • веса, ширины, парусности створок при действии ветра;
  • направления, в котором будет происходить открывание воротных частей;
  • выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

  • «2-1», если нет необходимости в нажатии клавиши «Стоп»;
  • «2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.
