Откатные ворота с электроприводом: особенности конструкций

Производители

Ворота Alutech позиционируются как универсальные устройства. Могут комплектоваться как приводами AN-Motors, у которых цена вполне демократичная, так и более дорогими устройствами от Nice и Marantec. Подобрать можно нужный вариант без особого труда. Оборудование компании Alutech представляют в России не один дилер, каждый из них может предложить ощутимые скидки.

Came – одна из наиболее известных торговых марок. Особенно популярен привод Came для откатных ворот. Хорошие отзывы собирает модель Came BX-78, она безотказно работает с воротами, которые весят до 780 кг. Она имеет такие функции:

  1. Саморазблокировка;
  2. Датчик, следящий за движением;
  3. Датчик обнаружения препятствий;
  4. Управляющий блок.

Модель привлекательная еще и тем, что ее несложно установить своими руками.

В оборудовании также есть функции:

  1. Усовершенствованная система управления;
  2. Изолированность движка и блока управления;
  3. Декодер совместим с разными передатчиками, способен также запоминать коды.

Есть специальная система, которая предохраняет двигатель от излишних нагрузок. Стоимость – приблизительно 15 тысяч рублей. Модель Вх-243 лучше всего функционирует с воротами весом до трехсот килограмм. Такой формат оптимален для частных домовладений.

К достоинствам модели можно отнести:

  1. Универсальную плату управления;
  2. Светодиодный индикатор, который дает возможность диагностировать состояние системы;
  3. Простота монтажа;
  4. Редуктор легко разблокируется ключом.

В случае перебоев с электричеством срабатывает режим, в котором будет задействована запасная батарея.

Продукция Doorhan – одна из лучших на рынке. Ее преимущества:

  1. Надежность;
  2. Множество модификаций;
  3. Простота.

Для распространенного формата ворот весом до 800 килограмм походит система «Doorhan Sliding – 800 KIT». Она безотказно функционирует даже при -20 градусов. Двигатель и редуктор расположены в едином блоке, что дает возможность функционировать оборудованию эффективнее. Все узлы рассчитаны на работу в суровых зимних условиях России. Стоит подобная модель порядка 15 тысяч рублей.

Хорошая линейка автоматических приводов Faac, они качественно сделаны и функциональны. В устройствах от этого производителя есть особые микропроцессорные узлы, двухдисковые сцепления в масляной емкости – все это позволяет устройствам функционировать действенно и без сбоев.

Faac 741KIT спроектирован для ворот, вес которых не превышает 950 килограмм. Нормальная работа может происходить даже при температуре -30 градусов. Компания придумала особую смазку, которая не боится холодов и надежно предохраняет редуктор от заклинивания. В комплектации также есть:

  1. Привод с пультом управления;
  2. Лампа;
  3. Узлы безопасности;
  4. Приемник.

Блок управления заключен в корпус из сверхпрочного пластика, это предохраняет его от механических повреждений.

Откатные ворота, которые производятся фирмой Hormann, идеально подходят для таких объектов:

  1. Склады;
  2. Цеха;
  3. Ремонтные базы;
  4. Строящиеся объекты.

Производятся они в самых разных форматах. Это очень надежные изделия, которые могут служить очень долгое время без профилактического ремонта.

Продукция компании Sommer (Германия) признана во всем мире. Ее продукция отличается высоким качеством и надежностью. «Изюминка» Sommer – приводы, снабженные автоматикой, позволяющей определять препятствия.

Итальянские производители также широко представлены на рынке. Широко известна фирма Came (Италия). Ей принадлежит множество ноу-хау разработок в области работы автоматики. Производители из Китая все более активно противостоят европейским брендам, с каждым годом делая продукцию лучше по качеству, но с ценами заметно ниже.

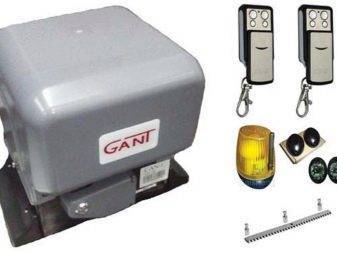

Например, китайская компания Gant неуклонно увеличивает свою долю на рынке как России, так и других стран. Оборудование недорогое, отличается простотой и надежностью, что дает возможность эксплуатировать технику при любых погодных условиях.

Ворота рельсового типа

Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).

Рис. 2. Схема откатных ворот по рельсу

Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы. Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.

Откатные ворота рельсового типа

Прекрасные откатные ворота с декоративными коваными элементами

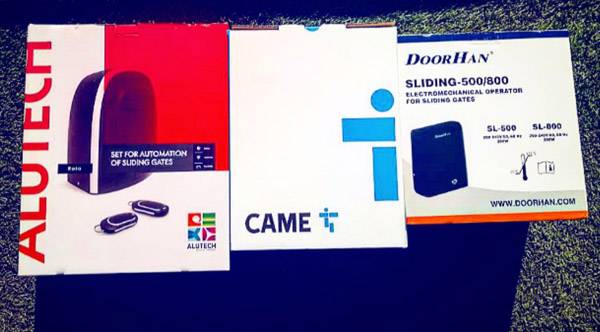

Выбор между популярными производителями

Автоматика от производителя Дорхан представлена очень качественными продуктами, которые появились на рынке ещё в далёком 1994 году, а комплектующие для откатных и прочих автоматических ворот начали изготавливать на четыре года позднее. Этот производитель старается постоянно придерживаться европейских стандартов качества и постоянно модернизируют своё производственное оборудование для повышения качества и улучшения производительности своей продукции.

Линейка продуктов этого изготовителя представлена такими моделями:

  • Sliding-300 – с максимальной массой ворот в пределах двухсот восьмидесяти килограмм.
  • Sliding-800 – движимая мощность до восьмисот килограмм,
  • Самая мощная разновидность, с мощностью свыше двух тонн, Sliding-2100.

Продукция nice представлена лучшими моделями современных систем для создания «умного дома». Продукты nice обладают высокой компактностью, отлично сочетаются с любым дизайном, автоматика nice отлично работает в суровых климатических условиях.

Новая серия высокоскоростных приводов для ворот: гарантирует безопасность и эффективность работы

Бренд делает свои механизмы максимально бесшумными, надёжными и неимоверно мощными для быстрого открывания ворот на довольно большой дистанции. Продукция nice также обладает высокой компактностью, что даёт возможность легко установить автоматику в самых укромных и узких местах. Достаточно на поезде к дому нажать кнопку, и электропривод nice в один миг откроет перед вам широкий проезд.

Подбирая подходящий для вас продукт производителя nice, вы очень точно можете выбрать модель, подходящую под вес ваших ворот, погодные условия, скорость открывания, дистанцию и прочие параметры. Стандартные домашние системы автоматики, в среднем рассчитаны на массу ворот не больше 300 килограмм, при этом электропривод будет работать максимально быстро и без какого-либо шума.

Если вы считаете, что ваши откатные ворота слишком простые и не подходят для систем автоматизации, продукция от производителя Came полностью изменит ваше мнение. Автоматика от Came поможет легко и быстро переоборудовать ваши ворота, и сделать их современными, облегчить вам жизнь и придать современный внешний вид вашему ограждению.

Продукция Came подходит для самых разнообразнейших ворот, с любыми параметрами, Came отлично работает при любых погодных условиях и специфике работы. Подбирая автоматическую систему отката ворот Came, следует опираться на два основных параметра, масса ворот и частота использования оборудования. Came выпускают электроприводы способные двигать массу ворот от трёх сотен до трёх тысяч килограмм.

Вес створки при выборе электропривода

Какую автоматику для откатных ворот выбрать, можно определить, зная вес раздвижной створки. Если он составляет 200-500 кг, потребуется привод для облегченных ворот. Такие конструкции устанавливаются на дачах, в частных домах и коттеджах. При этом створка может быть выполнена из профильного листа, пластика, металлической сетки. Размер проема равен от 3 до 5 метров.

Если вес ворот доходит до 1 т, то потребуется автоматика для утяжеленных откатных ворот. В таких случаях ширина проема может быть до 6 метров. Створка выполнена из профильного листа, металлической сетки или из дерева, металла с художественной ковкой. Для промышленных ворот всегда используется электропривод со значительным запасом мощности.

Автоматика для тяжелых откатных ворот устанавливается в промышленных цехах, на крупных производственных предприятиях, складах. Требования к ней предъявляются повышенные. Подобный электропривод должен выдерживать вес створки до 1800 кг. Величина проема может составлять 5-8 метров.

Зная основные параметры и виды автоматики, становится гораздо легче сделать правильный выбор и в дальнейшем не испытывать трудностей с установкой и эксплуатацией.

При выборе автоматики откатных ворот необходимо учитывать следующие факторы:

  1. площадь и вес ворот;
  2. вид балки и роликовой системы (от нее зависит легкость перемещения створки);
  3. грамотность при установке откатных ворот, отсутствие перекосов.
  4. частота (интенсивность) эксплуатации;
  5. климат и время года, когда будет использоваться привод.

Задумываясь над тем, какую автоматику выбрать для откатных ворот, необходимо также учитывать ряд параметров:

  • Запас мощности. Он должен быть большим, в противном случае привод может не работать в зимних условиях.
  • Материал шестерни в редукторе. Наиболее надежными являются металлические.
  • Перепады напряжения или пониженное напряжение.

Какой бренд автоматики для Вас лучше

На рынке представлен большой выбор компаний-производителей. К примеру, итальянские производители — Came, Nice, Faac, BFT; российский производитель – компания DoorHan и немецкий – концерн H?rmann. Из китайских производителей – An motors, Professional.

Как правило, системы немецкого  производства характеризуются традиционно высоким качеством, обилием электроники и высокой ценой, обусловленной известностью и престижностью бренда.

Поставив один раз систему известного европейского бренда, большинство владельцев ворот продолжают ставить ее и в дальнейшем, так как ее работа не вызывает нареканий, ход ворот отличается плавностью и бесшумностью, а также высокой скоростью открывания. При этом обеспечивается надежная система безопасности согласно европейским стандартам. Помимо этого, известный и дорогой бренд — это просто престижно.

Но не стоит забывать, что вся европейская автоматика изначально проектировалась для Европы, с менее резкими температурными и климатическими перепадами, поэтому в некоторых случаях необходима установка дополнительного подогрева, и иногда приходится в редукторах менять заводскую смазку на более холодостойкую. Европейские приводы чувствительны к перепадам напряжения, при их установке обязательно требуется также установка стабилизатора напряжения.

Если Вам необходима автоматика простая, надежная и обладающая минимально достаточным количеством опций — в этом случае идеально подойдут российские  и китайские  производители. Для их продукции несомненным плюсом является более низкая стоимость по сравнению с европейскими брендами. По качеству исполнения они ничуть не уступают мировым брендам, а иногда даже и превосходят их.

В их линейках более широкий ассортимент — от бюджетных до дорогих комплектов автоматики. А в случае с российским производителем плюсом является еще и хорошо развитая сеть сервисных центров, позволяющая быстрее получать сервисное обслуживание. Приводы российского производителя разработаны с учетом климатических условий России, в частности Сибири. Кроме того, они защищены от скачков напряжения в сети и работоспособны в диапазоне от 170 до 270 Вольт. На автоматику китайских производителей тяжелее найти запчасти и качественное сервисное обслуживание в случае поломки.

Определившись с компанией-производителем, остается выбрать в их линейке моделей ту, которая подходит для Ваших ворот.

Схема и порядок подключения

В инструкции у каждой модели будут описаны свои технические требования и порядок подключения. Мы же рассмотрим общие для всех ограждающих конструкций стадии. Вне зависимости от вида и сечения кабелей их необходимо защищать, поэтому их убирают в металлические трубы или гофры. В таком виде кабели подводят ко всем местам, где будет производиться установка автоматики на откатные ворота. В месте подключения питания к электричеству установите автомат отключения, который предотвратит перегорание электрики.

Теперь необходимо установить привод и зубчатую рейку. Этот этап самый кропотливый. Первым делом привод устанавливают на специальное основание, которое поставляется в комплекте автоматики для откатных ворот Дорхан или любой другой компании. После этого его ставят на швеллер между каретками. Наша задача обеспечить сопряжение зубчатой рейки и шестерни привода. При необходимости привод можно приподнять над уровнем земли, установив под основание профильную трубу нужного размера. Выставив привод необходимо наметить место крепления зубчатой рейки. В инструкции будет указан необходимый зазор между рейкой и шестерней. Выставив его можно приступать к временному креплению зубчатой рейки к профильной трубе наружного каркаса полотна.

Вам потребуется несколько метров зубчатой рейки, поэтому следите за тем, чтобы в местах соприкосновения торцевых сторон образовывался полноценный «зуб». Когда все элементы рейки установлены, можно проверить в холостом режиме соприкосновение шестерни с «зубчиками». На этом этапе установки автоматики своими рукамиопределяется высота и правильность горизонтального уровня рейки.

Если все зазоры выставлены, а рейка правильно располагается по отношению к шестерне, то можно закреплять привод. Для этого основание приваривается к швеллеру, а привод на болты крепится к основанию. После этого фиксируются все элементы зубчатой рейки. Проверяйте каждый метр, чтобы не возникало перекосов

Это очень важно для дальнейшего функционирования автоматики. После сборки еще раз проверьте работоспособность всей системы

Следующими на очереди являются фотоэлементы. Их устанавливают на уже намеченные места и подключают к управляющему блоку привода. На каждом этапе установки необходимо проверять работу системы, поэтому во время движения полотна закройте рукой один из фотоэлементов. В этом случае привод должен немедленно остановить створку. Если все сработало, то двигаемся дальше. Теперь необходимо осуществить монтаж сигнальной лампы и устройства дистанционного управления. Приобрести все необходимые элементы автоматики для откатных ворот в СПб вы можете в любом специализированном магазине. Если же у вас возникли трудности с выбором, то лучше проконсультироваться, чтобы специалисты подобрали подходящие детали.

А вы готовы к самостоятельной установке автоматики для откатных ворот или же предпочтете обратиться к специалистам?

Советы по выбору

Чтобы пользоваться автоматическими воротами в частном доме, достаточно будет купить ворота, где двигатель работает от обычной эклектической сети в 220 вольт. Если вес ворот более 300 килограмм, а ширина более 4 метров, то двигатель надо покупать такой, который может «потянуть» массу до одной тонны.

Автоматика ворот полностью зависит от интенсивности работы, особенно данная тема актуальна для предприятий, где большая проходимость автотранспорта

Часто недобросовестные производители наштамповывают пластмассовые присадки на металлические механизмы, поэтому лучше покупать продукцию известных брендов. Последние годы появились узлы, сделанные из алюминиевого сплава силумина, это также не надежный материал и очень хрупкий.

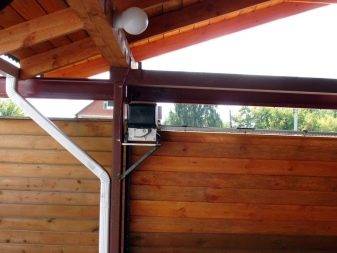

Блок электропривода обеспечивает работу всей автоматики. Приводы могут быть как горизонтальные, так и вертикальные. Если компоновка блока горизонтальная, то можно подсоединить к ней автоматику. Если говорить о недостатках, на такой коробке возможно интенсивное накопление пыли, что отрицательно может повлиять на нормальную работу системы.

Радиоприемник в таких откатных воротах тоже иногда «шалит» и отказывается функционировать в штатном режиме.

Для автоматической остановки ворот существуют концевые выключатели, которые делаются в виде кронштейнов или магнитов. Последние стоят дороже «механики», так как они более надежны в холодное время года. Если морозы сильные, то масло в «механике» может застывать и работа механизма будет давать сбои.

Открывать и закрывать ворота с пульта управления впервые придумали итальянцы. В этой стране больше всего компаний, которые специализируются на автоматических электроприводах.

Виды

Использование откатных ворот экономически выгодно, так как стоят они сравнительно недорого и имеют ряд неоспоримых преимуществ. Откатные ворота бывают:

  1. Консольные;
  2. Рельсовые;
  3. Подвесные

Рельсовые откатные ворота сложно устанавливать, они дороги в обслуживании. Главное их преимущество – высокая надежность. К балке, швеллеру или рельсу прикрепляется с помощью роликов полотно ворот. Рельс монтируется на фундамент и является главным направляющим. Подвесные ворота чаще всего можно встретить на территории промышленных объектов. Конструкция эта основательная, но она не пользуется таким спросом, как в былые времена.

Причин этому несколько:

  1. Подвесные ворота дороги в эксплуатации;
  2. Конструкция предусматривает наличие балки над проемом, что часто мешает проезду крупнотоннажных машин.

Достоинства рельсовых ворот:

  • Конструкция позволяет перекрывать большие площади;
  • Хорошая сопротивляемость ветровым нагрузкам.

Подвесные откатные ворота имеют направляющие, которые устанавливаются наверху проема, сами полотна подвешиваются на роликовых механизмах. Чаще всего подобные конструкции можно встретить на складах, автобазах, заводах. Рельсы здесь ставятся в проем, а колесики «бегут» по полотну.

Такие конструкции дороги, поэтому спрос на них умеренный.

Преимущества:

  1. Устойчивость и хорошая сопротивляемость ветру;
  2. Надежность – выдерживают большой вес;
  3. Можно делать большие проемы.

Недостатки:

  1. Высокая стоимость;
  2. Существуют ограничения по высоте;
  3. Громоздкость.

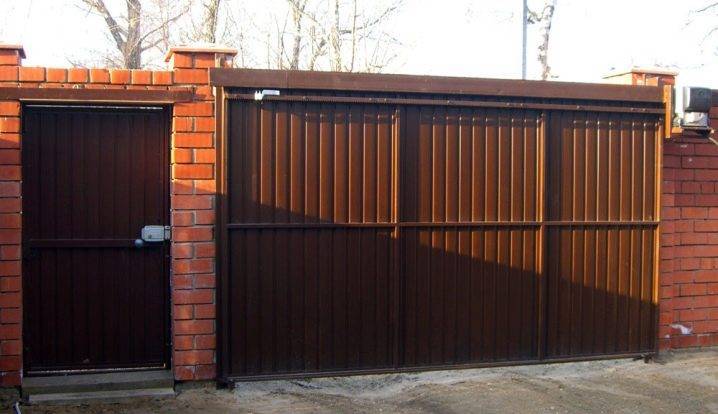

Откатные ворота консольного типа – самый практичный вид подобных устройств. На фундаменте устанавливается балка, к ней прикрепляется с помощью роликовых «тележек» полотно ворот.

Достоинства:

  • Небольшое расстояние от поверхности (до 95 мм) дает возможность бесперебойно функционировать в любое время года;
  • Формат ворот может быть самый разный;
  • Монтаж и эксплуатация стоят недорого;
  • Не требуется подготавливать проем;
  • Функциональный привод;
  • Работают без шума;
  • Есть автоматический, режим работы, а также ручной.

Из недостатков можно упомянуть:

  • Присутствует некоторая сложность в монтаже по сравнению с другими типами ворот;
  • Необходима гладкая поверхность;
  • С откатной стороны ничего не должно препятствовать движению.

В роликах применяются герметичные подшипники, они не забиваются грязью и не нуждаются в специальном уходе. Роликовые устройства надежно изолированы от пагубного влияния окружающей среды. Обычно роликовая тележка имеет в своем составе 8 подшипников, которые надежно закрепляются.

Среднее количество циклов превышает 40 тысяч. Смазывать ворота требуется в тех случаях, когда в районе откатного механизма появляется скрип.

Обшивка откатных ворот, например, подъемных, может быть:

  1. Профнастилом;
  2. Деревянной вагонкой;
  3. Поликарбонатом.

Как выбрать откатные ворота с электроприводом?

Автоматические ворота сегодня приобретают огромную популярность, так как их эксплуатация упрощается специальными механизмами. Подобные конструкции практически ничем не отличаются от классических моделей, так как только дополняются приводом и несколькими вспомогательными устройствами. Основным компонентом является привод, который и влияет на продуктивность всей системы.

Климатические условия

Выбор откатных ворот начинают с подбора электропривода, который можно установить практически на любой тип полотна. Одним из важных факторов, влияющих на работку автоматики, являются климатические условия, в которых эксплуатируются ворота. Зачастую речь идет о зиме, когда на шестернях может образовываться лед. Он же, в свою очередь, препятствует вращению всего механизма.

В зависимости от материала, из которого выполнены шестерни, эти узлы по-разному переносят холод:

Металлические изделия. Узлы такого типа нуждаются в качественной смазке. Поэтому желательно следить за ее наличием зимой. Когда же этого не сделать, на металле очень быстро образовывается и замерзает конденсат.

Пластик. Шестерни из полимера отличаются минимальным трением между стыкующимися элементами. Это позволяет даже при низкотемпературных условиях применять минимальное количество смазки. Но материал не способен выдержать значительные нагрузки. Согласно утверждению специалистов приводы такого типа служат в 3 раза меньше, чем металлические конструкции.

Важно понимать, что материал не всегда является решающим фактором. Здесь следует учитывать весь комплекс внешних воздействий на систему

Здесь следует учитывать весь комплекс внешних воздействий на систему.

Мощность и питание привода

Еще одним важным фактором, на который следует обращать внимание при выборе сдвижных ворот с электроприводом, является его мощность. Эта характеристика напрямую зависит от веса створки, которую двигает мотор

В большинстве случаев производители указывают на автоматике, сколько килограмм она сможет сдвинуть. Но специалисты рекомендуют брать эти показатели с запасом.

Так, к примеру, для раздвижных ворот с весом полотна 400-600 кг, нужно применять привод, который может сдвигать системы массой до 800 кг. Этот небольшой запас позволяет снизить нагрузку на все основные узлы механизма и продлить срок их эксплуатации.

Особое внимание также следует обращать на тип питания мотора электропривода. Здесь существует всего несколько основных вариантов:

Здесь существует всего несколько основных вариантов:

  • Системы, работающие от 24 В. Эти устройства предназначаются только для небольших ворот, которые изготавливаются из легких материалов. Не следует дополнять ими тяжелее полотна, так как это приведет к быстрой поломке механизма.
  • Мощные моторы, работающие от сети 220 В. Классические устройства, способные перемещать тяжелые и габаритные ворота. При этом схема их подключения не является сложной, что позволяет осуществить ее самостоятельно.

Вес и габариты полотна

Сегодня откатные ворота изготавливаются из различных материалов, отличающихся значительным весом. Чем больше это значение, тем сильнее будет изнашиваться автоматика привода

Поэтому при покупке важно учитывать не только мощность мотора, но и качество всех деталей внутри системы

Оптимальным вариантом будет привод, у которого все движущиеся элементы выполнены их металла. Этот материал намного лучше воспринимает нагрузки, сохраняя свою работоспособность.

Следует понимать, что на это влияет также и длина полотна.

Избавиться в некотором роде от данной проблемы можно с помощью противовеса. Если привод используется для широких полотен, то данный элемент должен иметь габариты около 40-50% от размеров створки. Когда же это значение будет меньше, тогда противовес не будет снимать нагрузку. Она же будет передаваться на звездочки, способствуя их быстрому износу. Если же эти параметры увеличить, тогда вся нагрузка придется на сам двигатель, который не всегда сможет выдержать ее.

Особенности эксплуатации

Откатные ворота сегодня используются многими владельцами как промышленных предприятий, так и частных домов. Все эти конструкции решают различные задачи, что и влияет на их работоспособность.

При выборе автоматики следует обращать внимание еще на несколько ее особенностей:

Качество фурнитуры. Технически все эти элементы изготавливаются по аналогичной технологии

Но некоторые производители не уделяют внимание прокачке всех компонентов. Если же это сделано плохо, тогда зубы просто не притрутся правильно и во время работы на воротах быстро износятся

В некоторых случаях это может даже привести к заклиниванию створки.

Мощность и питание привода

Еще одним важным фактором, на который следует обращать внимание при выборе сдвижных ворот с электроприводом, является его мощность. Эта характеристика напрямую зависит от веса створки, которую двигает мотор

В большинстве случаев производители указывают на автоматике, сколько килограмм она сможет сдвинуть. Но специалисты рекомендуют брать эти показатели с запасом.

Так, к примеру, для раздвижных ворот с весом полотна 400-600 кг, нужно применять привод, который может сдвигать системы массой до 800 кг. Этот небольшой запас позволяет снизить нагрузку на все основные узлы механизма и продлить срок их эксплуатации.

Особое внимание также следует обращать на тип питания мотора электропривода. Здесь существует всего несколько основных вариантов:

Здесь существует всего несколько основных вариантов:

  • Системы, работающие от 24 В. Эти устройства предназначаются только для небольших ворот, которые изготавливаются из легких материалов. Не следует дополнять ими тяжелее полотна, так как это приведет к быстрой поломке механизма.
  • Мощные моторы, работающие от сети 220 В. Классические устройства, способные перемещать тяжелые и габаритные ворота. При этом схема их подключения не является сложной, что позволяет осуществить ее самостоятельно.
