Как правильно сделать навес для машины своими руками – пошаговое руководство

Какой бывает навес из профнастила, примыкающий к дому: фото основных конструкций

Навес из профлиста, пристроенный к дому, может быть очень разным как по конструкции, так и по материалам. Чаще всего его делают односкатным, арочным или с плоской кровлей, а каркас собирают из деревянного бруса, профильной или круглой трубы. Навесы на опорах из кирпича или камня тоже встречаются, но редко из-за высокой цены и сложности монтажа, поэтому их мы рассматривать не будем.

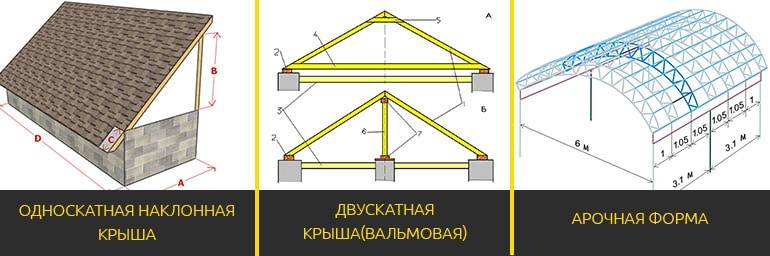

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

Арочный навес к дому из металлопрофиля также ставят часто, несмотря на очевидные сложности в его монтаже: одинаково согнуть профильные трубы для ферм самостоятельно практически невозможно, для этого нужно специальное оборудование. Это сразу же повышает цену такого навеса. Кроме того, расчет нагрузки на арочную кровлю, ее проектирование и крепление — тоже далеко не элементарные задачи, и справиться с ними может не каждый. Впрочем, эти сложности с лихвой окупаются эстетичностью — изящный арочный навес у дома из профлиста облагораживает и оживляет все здание. Даже если сделан без особых изысков из обычной профильной трубы. Конечно, за исключением случаев, когда такие обтекаемые конструкции просто не подходят по стилю.

А вот навес с плоской кровлей — это атрибут южных регионов. В средней полосе и, тем более, на севере страны такие навесы из профнастила перед домом встречаются редко: чтобы такая кровля держала сколько-нибудь большую снеговую нагрузку, ее нужно делать из марок профлиста с большой высотой волны. В результате визуально жилой дом превращается в филиал промышленно предприятия. Хотя, конечно, плоской такую крышу можно назвать только условно — у нее все равно есть уклон, пусть и небольшой, до 6–8°. Это нужно, чтобы осадки с навеса все-таки стекали, а не лежали на нем мертвым грузом.

Теперь о материалах. В нашей инструкции мы расскажем, как построить навес к дому из металлопрофиля — ставить опоры из металла проще, да и прослужат стальные трубы дольше деревянного бруса. Кроме того, если брать круглые, а не профильные трубы для колонн и не забыть их покрасить качественной краской, конструкция с каркасом из металла будет хорошо смотреться. Если позволяет стиль дома, стальной каркас можно украсить коваными элементами, которые в избытке продаются в любом строительном гипермаркете.

Деревянный навес из профнастила, примыкающий к дому, — лучший вариант для коттеджей из бруса или срубов. Такая конструкция станет органичным продолжением дома, дополнит и расширит его. Кроме того, крепить дерево к дереву банально проще. Еще навесы из деревянного бруса отлично смотрятся с кирпичными и каменными домами — это вообще традиционное сочетание, проверенное поколениями строителей.

В зависимости от стиля дома, деревянные опоры можно сделать из грубого необработанного дерева, а можно украсить их резьбой и отполировать — из-за мягкости древесины и легкости ее обработки воплотить в жизнь можно практически любые дизайнерские изыски. Но не стоит забывать и об обратной стороне натурального дерева: гниении, возможности повреждения насекомыми, чувствительности к влаге, пожароопасности и необходимости постоянного ухода. Поэтому, если деревянный навес для вас — это не must have из-за деревянного же дома, советуем тщательно обдумать, стоит ли связываться именно с деревом и не лучше ли выбрать более практичную сталь.

Анализ фотографии навеса

У нас есть фотография. Как видите, она защищена водяным знаком, но нас это не смущает. Ведь интересует не рекламная ссылка, а красивая картинка, которую бы хотелось перенести в реальность. Но уже на этом этапе необходимо внести некоторые коррективы:

1. Например, на фото длина навеса для авто, который мы будем строить своими руками, скорее всего, меньше 4 м, а условия нашего участка позволяют поставить и пятиметровый козырек, и потому в своем проекте мы предусмотрели еще одну пару центральных стоек.
2. Кроме того, по субъективным причинам не хотелось иметь дело с шумным листовым металлом. А потому было принято решение заменить его на современную битумную черепицу. В связи с этим потребуется включить в конструкцию навеса обрешетку из листов OSB.

Сейчас и дальше мы советуем нашим читателям критически относиться к визуальной информации и перерабатывать любую идею под себя, будь то двускатный навес под машину или односкатный

Важно взять чужой вариант за основу, а свой адаптировать под собственные потребности и возможности. Что мы и сделаем

Проектирование навеса

Несмотря на наличие готовых чертежей, постройку любого навеса из профильной трубы необходимо начинать с проектирования. Это позволит увидеть внешний вид сооружения до его возведения, провести расчеты стоимости, требуемого материала, подготовить инструмент и проверить прочность постройки.

В качестве альтернативы гаражу можно возвести односкатный или двускатный навес. Более изысканно выглядит арочный, но он сложнее в изготовлении. Рассматривают как отдельно стоящие конструкции, так и примыкающие к зданию.

Выбор материала

На опоры приходится основной вес конструкции, а на крышу оказывает давление снег и порывы ветра. Навес на одну машину имеет стандартные габариты 6х4 метра. На такую площадь достаточно 6-8 опор. Под конструкцию подходит профильная труба с толщиной стенок 2 миллиметра. Ее достаточно, чтобы избежать деформации изделия.

Для изготовления навеса потребуется:

• профиль квадратного сечения размером 5-10 сантиметров. Оптимальный вариант 60х60 или 80х80 миллиметров. Необходим под вертикальные опоры;
• профильная труба прямоугольного сечения 40х20 миллиметров для изготовления ферм – дополнительная конструкция, распределяющая вес крыши на опоры.

Кроме труб, нужен кровельный материал и крепеж: хомуты, специальные болты. Для подготовки фундамента используют цементно-песчаную смесь.

Необходимый инструмент

Для сборки навеса потребуются:

• строительный уровень или правило;
• рулетка;
• болгарка по металлу;
• дрель;
• сварочный аппарат.

Для фундамента дополнительно могут понадобиться лопаты, бетономешалка и другой инструмент, в зависимости от его типа.

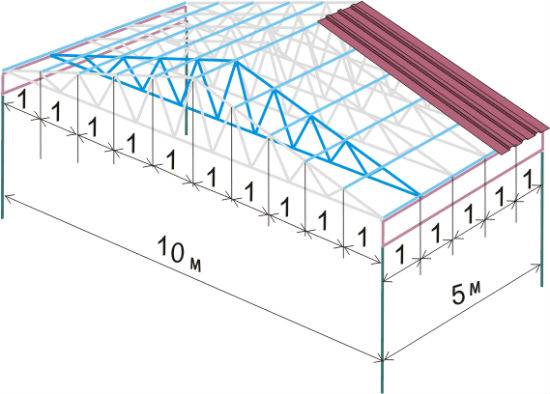

Чертежи и расчет материала

До закупки материала рисуют подробный чертеж будущего навеса. На нем указывают места крепления, типы профилей. Чертеж выполняют в масштабе. Разработать его можно на основе чужих готовых конструкций. Главное правило – шаг между опорами – не более 1,5 метра.

По готовому чертежу легко посчитать, сколько материала потребуется, в том числе и на крепеж. Желательно сделать конструкцию сварной, но если нет опыта работы с аппаратом, тогда позволительно делать соединения болтами. Главное, чтобы они были длиннее сечения трубы.

Важно, при создании чертежа, предусмотреть уклон крыши. Согласно нормативным требованиям, угол наклона 15-22 ° позволителен для регионов с не очень снежной зимой, но с ветрами

Угол 22-30 ° защитит крышу от скопления снега. В идеале навес устоит даже под 400 килограммами снега.

Особенности

Сегодня навесы встречаются во многих жилищах и на дачных участках. Их покупают в специализированных магазинах или собирают своими руками.

Навесы для автомобиля можно делать самыми разными. Конструкции могут быть достаточно простыми, минималистичными или более замысловатыми, с большим количеством декоративных деталей. Деревянное сооружение может представлять собой обособленную конструкцию или пристройку к дому. Оба варианта имеют свои особенности.

Навесы для машины, сконструированные из дерева, разделяются на подвиды. На придомовых участках можно увидеть различные конструкции. Их популярность сохраняется уже очень давно и не собирается угасать.

Дело в том, что деревянные навесы для авто имеют ряд важных преимуществ, привлекающих домовладельцев.

• Даже самый качественный навес из дерева обойдется хозяевам намного дешевле металлического. Разница учитывается даже при условии дальнейшей обработки природного материала защитными составами.
• Деревянный навес не составляет труда собрать своими руками. Многие работы оказываются предельно простыми, не отнимают много времени. Работать с деревянными деталями очень просто и легко, чего нельзя сказать о металлических элементах.
• Навес, сконструированный по верной технологии, простоит очень много лет. Если не забывать обрабатывать древесину антисептиками, она не начнет портиться и деформироваться.
• Конечно же, сооружения из дерева отличаются привлекательным внешним видом. Хозяева, которые решили самостоятельно сделать такое сооружение, могут построить навес абсолютно любого дизайна. Конструкция станет не только функциональной, но и декоративной, украсит собой участок.
• Натуральное дерево – экологически чистый, безвредный материал. Он не будет источать неприятный химический запах, вредить здоровью домочадцев, животных и растений, высаженных в непосредственной близости.
• Деревянный навес можно использовать не только для парковки автомобиля, но и для хранения разных вещей и даже сельскохозяйственной техники. Нередко хозяева оборудуют здесь дополнительную зону для отдыха, где собираются большими компаниями.

Несмотря на большое количество весомых преимуществ, не стоит забывать и о недостатках деревянных автомобильных навесов.

Чтобы сооружение из дерева смогло прослужить как можно дольше и не потеряло привлекательного внешнего вида, его требуется обрабатывать защитными средствами – антисептиками. Они оберегают природный материал от гниения, деформации, рассыхания, разрушений. Многим пользователям подобные процедуры кажутся утомительными, но без них дерево оставлять нельзя. В этом вопросе металл едва ли лучше древесины, ведь его тоже надо обрабатывать антикоррозийными средствами, если только речь не идет о нержавейке.

Также нужно учитывать тот факт, что дерево является легко воспламеняемым материалом и способно активно поддерживать горение. Это свидетельствует о его низкой пожарной безопасности, что является серьезным минусом.

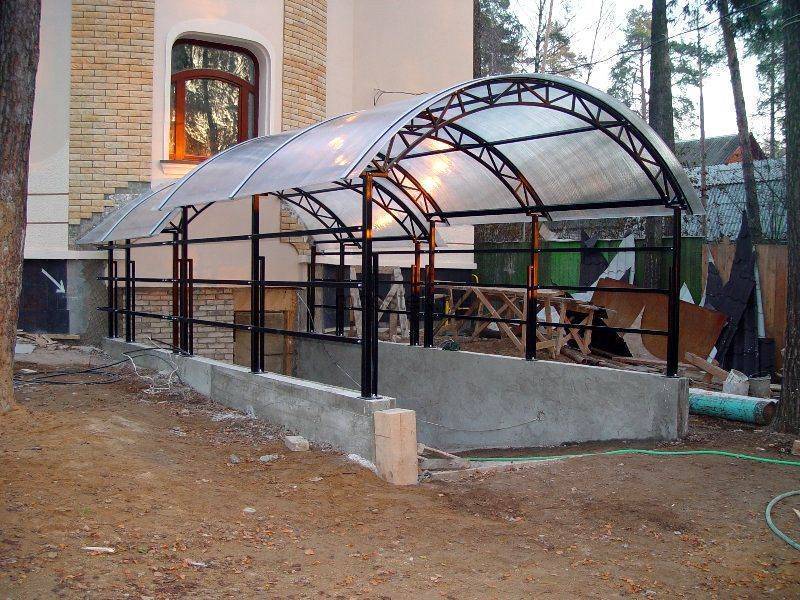

Как сделали навес для поликарбоната (фотоотчет)

Использованные материалы:

• профтруба
  • для стоек 80*80 14,6 м;
  • для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;
• пескобетон — 3 мешка по 40 кг.
• щебень — 4 мешка по 25 кг.
• сурик — 3 банки по 1 л.

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

Так крепили столбыСтолбы ровняем

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

Привариваем верхнюю обвязку

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

Сборка ферм

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

Нарезаем, складываем, варим

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

Исполнение акробатического этюда

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Исполнение акробатического этюда

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

Все фермы выставлены на одном уровне

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

Первый лист закреплен

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.

Расположение навеса для машины на дачном участке

Перед началом любых строительных работ нужно продумать место для навеса. С выбранного участка нужно убрать дерн на глубину 12-15 см, а затем соорудить подушку из щебня и песка. При этом можно соорудить небольшой уклон, а также дренажные конструкции по периметру. Затем на подушку нужно уложить любое парковочное покрытие. Если машина слишком тяжелая, то можно установить армированную бетонную стяжку.

Прочное покрытие из камня

В зависимости от способа расположения на участке конструкции могут быть автономными, а также использоваться как пристройка к гаражу, бане или хозблоку. Также пользуются популярностью галереи, которые соединяют дом и ворота.

Отдельные устройства стоят на металлических или деревянных опорах. Если конструкция примыкает к другой постройке, то она может иметь такие варианты опирания:

• балочно-опорный, когда она из сторон удерживается на брусе, а вторая на опорах;

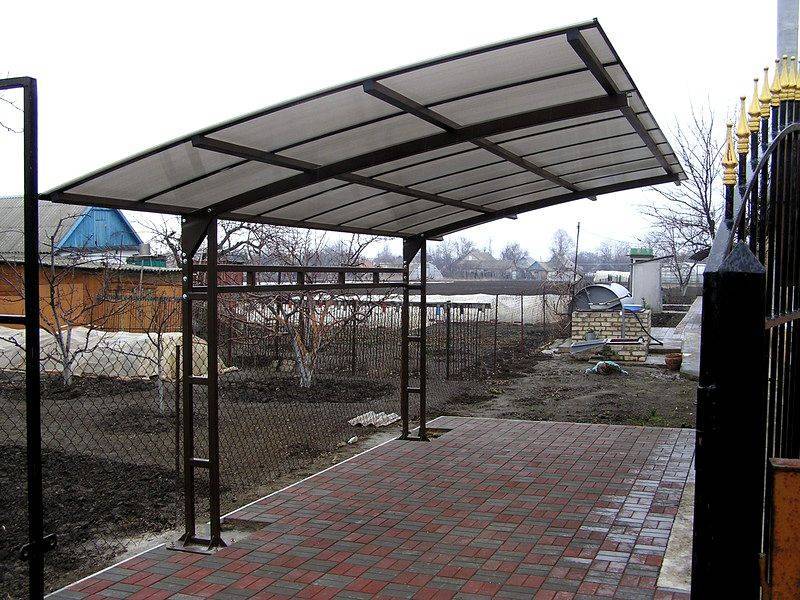

• консольно –опорный – крепеж выполняется с помощью кронштейнов или уголков;
• консольный вариант рекомендуется для небольших конструкций.

Вариант консольного устройства

Навес для машины перед гаражом

Теперь рассмотрим варианты пригаражных навесов и особенности их возведения. Самый распространенный вариант – когда навес размещается перед воротами гаража. Он может быть сделан на одну или на две машины. Подобную конструкцию можно соорудить между гаражом и домом. На фото вы можете видеть самые популярные идеи. Иногда используется сочетание гараж с навесом.

Вариант конструкции перед гаражом

Решая, как сделать легкий навес, можно разместить его сбоку основной конструкции. Для строительства кровли применяются такие материалы, как металлический профиль, трубы, а также деревянный брус. А кровлю можно выполнить из поликарбоната, профнастила или металлочерепицы. Часть навеса может размещаться и над гаражом. Подобные конструкции могут быть таких видов:

открытые имеют общую стену с гаражом;

Так выглядит открытая конструкция

закрытые имеют три стенки. При этом выполняется обшивка с помощью дерева, тентовых тканей или вагонки. В случае необходимости навес можно прикрыть.

Закрытое укрытие

Кроме того, такие постройки могут быть разборными или стационарными. Часто гараж с навесом сооружают под двускатной кровлей, такой вариант рекомендуется для деревянного каркаса. Если конструкция арочная, то можно использовать металлический каркас с опорами.

Гараж или навес — что лучше: ответ на этот вопрос зависит от финансовых средств, предназначения конструкции и используемых материалов. Самым удобным решением является – комбинированный вариант.

Навесы для машины, пристроенные к дому: фото

Пристройка возле дома пользуется популярностью, так как примыкающие конструкции легче установить. А также можно использовать более простое крепление. Прежде чем решить, как построить такой навес и как закрепить к стене, нужно разобраться с материалами.

Каркас для постройки около дома часто делают из деревянного бруса или металлической трубы. Также конструкции рядом с домом сооружают из кирпича или камня, а также заливают цементными опорами.

Вариант конструкции возле дома

Проект навеса перед домом предполагает наличие крепких опор, которые смогут выдержать тяжесть при сходе снега с основной кровли дома. Как сделать красивые конструкции можно посмотреть на фото.

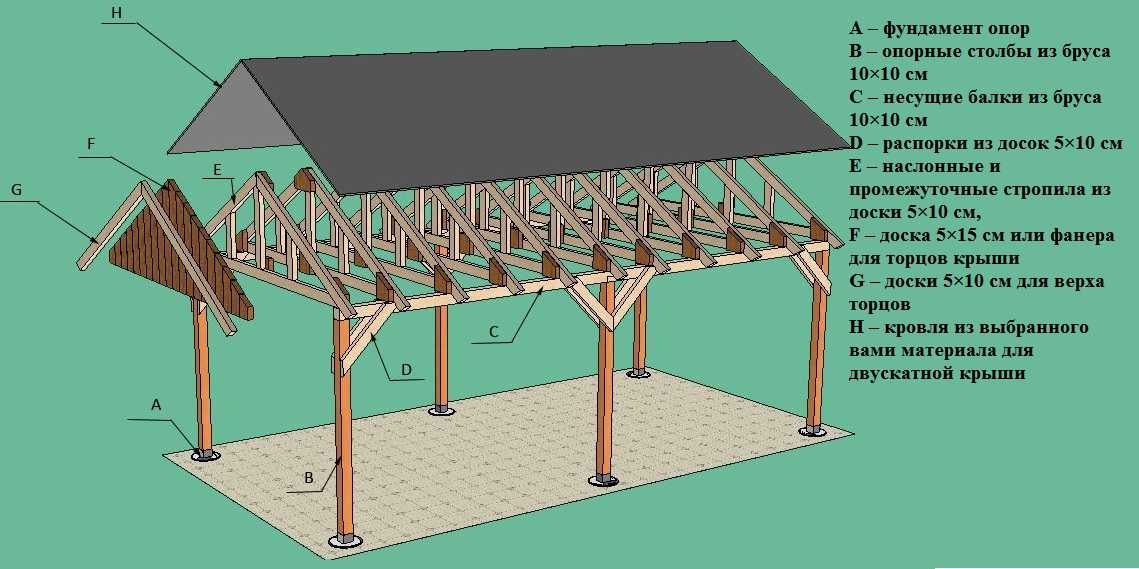

Любая подобная конструкция состоит из кровли и каркаса

Особое внимание стоит уделить основанию. Можно выбрать такой материал:

древесина податлива в обработке и для нее не требуется каких-то сложных инструментов. Но этот материал требует особого ухода. Дерево со временем покрывается грибком, подгнивает и трескается. Его обязательно нужно защищать специальными пропитками;

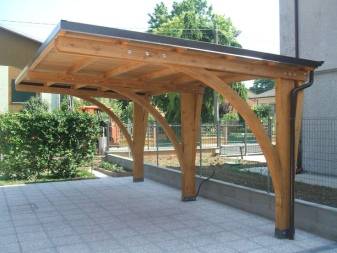

Просторный и прочный навес из дерева

стальная профильная труба устанавливается с помощью сварочного агрегата. Такой материал может прослужить долгое время;

Стальные элементы

комбинированный вариант предполагает использование обшивку стального каркаса деревянными рейками.

Комбинированная постройка

Для кровли более эстетичное решение – применение сотового поликарбоната, а также можно применить профилированный лист.

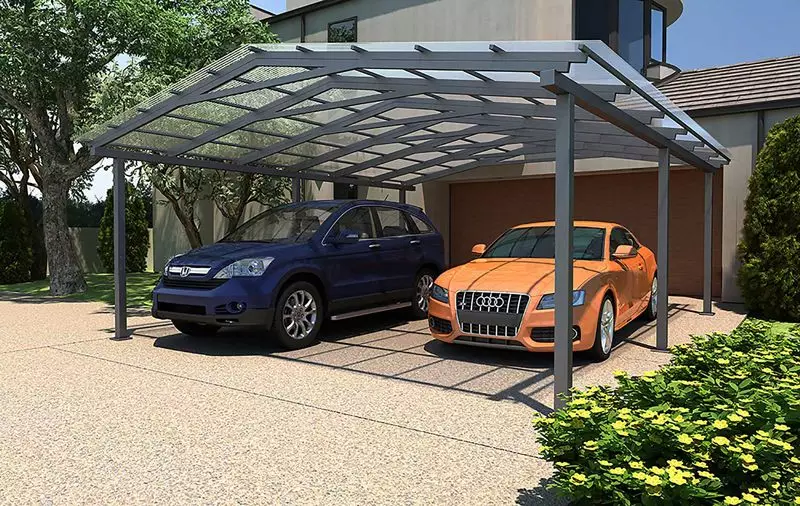

Особенности навесов на 2 машины

Используя навесы, можно возвести практичные конструкции для двух машин. При выборе определенной конструкции на две машины нужно правильно подобрать размеры. На фото представлены самые лучшие варианты таких построек. Можно совместить такую конструкцию с хозблоком. Просторная конструкция под две машины имеет размеры 8 на 6. Стандартная ширина должна быть не менее 2,5 метра.

Двухскатное сооружение на два автонавес для машины

Подготовка площадки

Обеспечьте свободный доступ к строительной площадке, расположите все необходимые стройматериалы поблизости, оставьте свободную территорию для распилов, обработки элементов. При работе с электрическим инструментом проведите удлинитель для подключения приборов в сеть. Выбирайте сухую безветренную погоду для начала работ. В весеннее время дождитесь полного высыхания земли и снижения уровня грунтовых вод.

Подготовьте площадку под навес в следующей последовательности:

• удалите зеленые насаждения, разберите постройки;

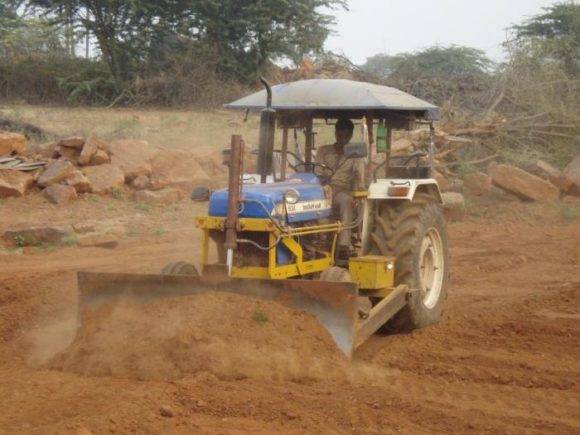

• разровняйте территорию при необходимости спецтехникой или насыпью из карьерного песка;
• произведите разметку будущего периметра конструкции с помощью колышков и веревки;
• наметьте сегменты установки опорных элементов.

Выберите свободный день с подходящей погодой. В зависимости от сложности возводимой постройки и типа крепления опор строительный процесс может занять от 1 до 14 дней.

Возведение конструкции

Работы по установке производятся поэтапно:

1. До того, как сделать навес из труб, сначала подготавливают фундамент.
2. Затем отмеряют и нарезают материалы, перечисленные в чертеже.
3. Изготавливают фермы.
4. У конструкции собирают боковые стенки.
5. Соединяют кровельные фермы и готовые секции.
6. Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
7. Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
8. Обрабатывают защитными составами металлические поверхности.
9. Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
10. Обрезают лишнее кровельное покрытие.
11. Наводят порядок на прилегающей территории.

В свободное пространство заливают раствор цемента. Боковые стенки собирают одним из выбранных способов, соединяя фермы и столбы, которые служат опорой. Если строится односкатный навес, тогда боковые секции монтируют на основание до момента установки кровельных ферм.

Этапы строительства деревянного навеса

Начинаем работу с заготовки нужных материалов. У нас это будет:

1. Брус сечением 100×100 мм.
2. Несколько обрезков бруса 150×150 мм.
3. Деревянная доска 25×150 мм и 50×100 мм.
4. Металлочерепица, сопутствующая фурнитура.
5. Гвозди, шурупы.
6. Отработка, лакокрасочные материалы.

Поверьте, лучше собрать все необходимое и спокойно строить для своего автомобиля навес из бруса, чем расходовать ценное время на вынужденные поездки по строительным рынкам.

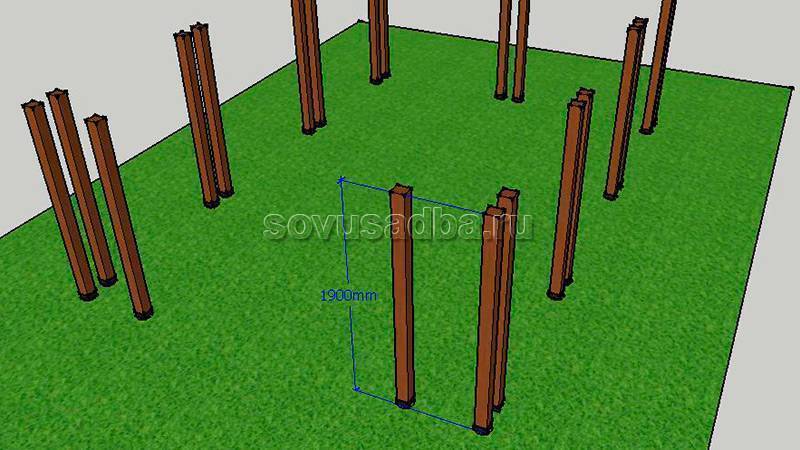

Если все готово, выбираем 20 столбиков сечением 100×100 мм, ровняем их торцы. От этой ровной линии отбиваем на дереве показатель глубины промерзания почвы в вашем регионе, добавив к нему 50 мм. Для Подмосковья УПГ равняется 1400 мм, то есть отмеряем 1450 мм.

Обрабатываем погружаемую часть бруса разогретой масляной отработкой, уделяя особое внимание торцу опоры. Помним, что дерево впитывает влагу именно вдоль, а не поперек волокон

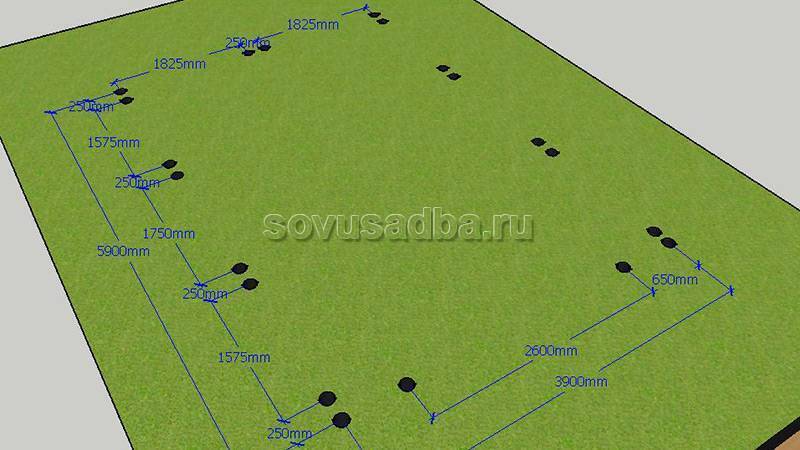

Делаем разметку участка под опоры. Сначала натягиваем контур нужных геометрических размеров (6000×4000 мм) при помощи обрезков арматуры и малярной нити, а потом, отступив от шнуровки на 50 мм внутрь контура, делаем отметки под столбы. При помощи садового бура изготавливаем для опор скважины, качественно уплотняем их дно.

Размещаем опоры в гнезда. Выравниваем их по ранее установленной шнуровке, контролируя свою работу уровнем. Засыпаем пазухи грунтом, тщательно его уплотняя в процессе засыпки. Если вместо выбранной почвы вы хотите выполнить отсыпку песком, то гнезда нужно делать сантиметров на десять глубже. Все столбы подрезаем на одном уровне.

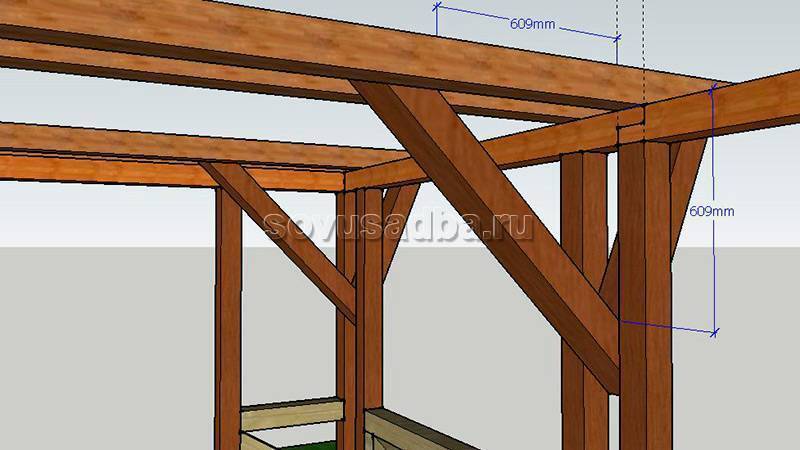

Несмотря на то, что мы заглубили опоры на добрых полтора метра в землю, их все равно нужно перевязать. Обвязку делаем из бруса 100×100 см, соединяя его в полдерева. Если возникает необходимость срастить балку по длине, делаем это только на торце опоры.

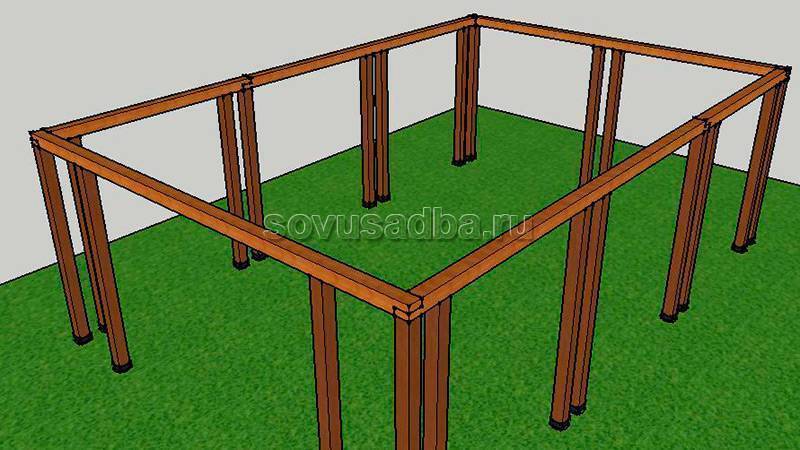

Раскладываем капитальные лаги строго над опорами, прикручиваем их к обвязке. Заметьте, в лагах есть тридцатисантиметровые «хвосты». Они нам еще пригодятся.

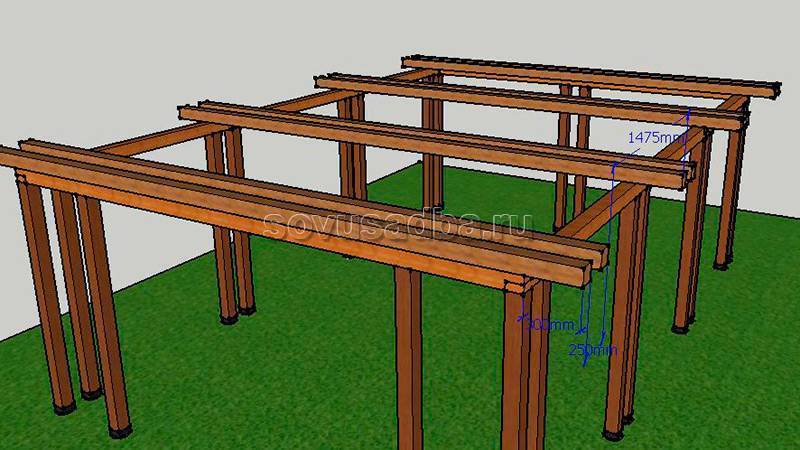

Поскольку пролет в четыре метра слишком большой, пары лаг необходимо укрепить раскосыми, направленными как внутрь навеса, так и к его свесам. В архитектуру конструкции отлично впишется брус сечением 150×150 мм.

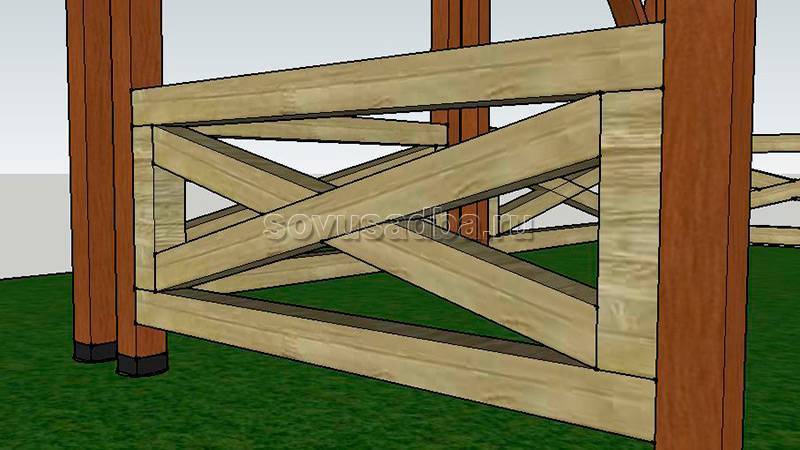

Спускаемся на землю, завершаем работу по обеспечению жесткости каркаса. Для этого нам понадобятся вот такие вставки.

Это не просто ограждение, а, в первую очередь, раскосые. Именно они позволят навесу сопротивляться ветровым нагрузкам.

Дальше устанавливаем на лагах три поперечные балки. Они будут собирать нагрузку со всей стропильной системы, а потому материал обязан быть максимально качественным с минимальным количеством трещин и сучков. Под стропильные ноги кладем брус  100×100 мм. Под коньковый брус устанавливаем балку сечением 150×150 мм.

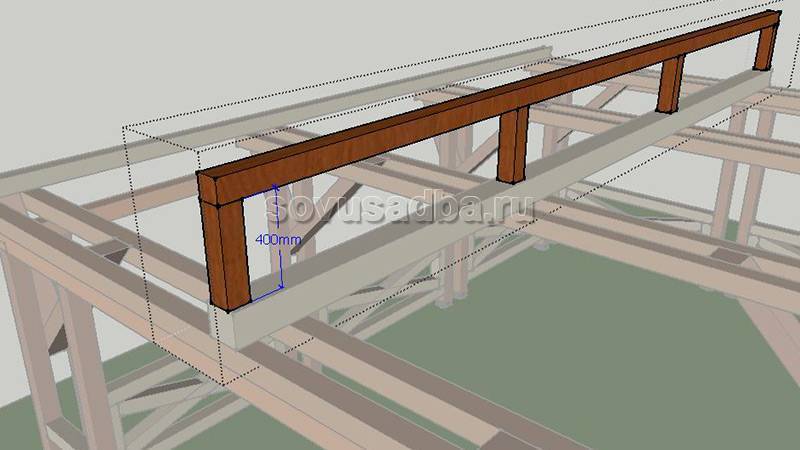

Над парами лаг устанавливаем стойки (40 см), монтируем на них коньковый брус, в качестве которого используем полюбившийся пиломатериал сечением 100×100 мм. Если его необходимо соединить, то делаем это только на вертикальных опорах.

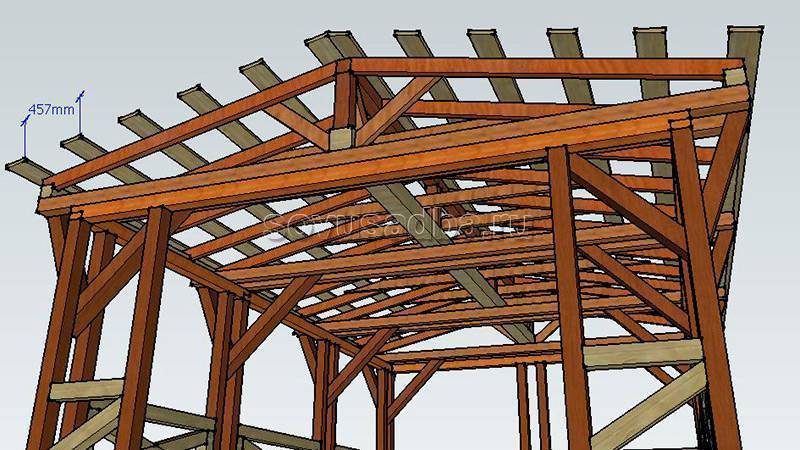

Следующий этап строительства автонавеса — монтаж стропильного скелета. Для его ног используем доску 100×50 мм. Один ее торец опираем на стропильный брус, второй зарезаем под опорный. И помните, этот зуб – не причуда, а важная составляющая безраспорной кровли.

Теперь укрепляем подкосами фронтальные стропила, а ригелями стягиваем рядовые. Подробности и размеры на схемах.

Также понадобятся небольшие раскосины для укрепления конькового бруса. Без них всегда будет существовать риск аварии.

Для обрешетки берем обрезную доску 25×150 мм, начинаем работу с обшивки конька и свесов. Фронтонный напуск делаем порядка 25-30 см, а свес – 75 мм.

При этом шаг обрешетки выдерживаем в районе полуметра. Не стоит стремиться сбить монолитный щит. Это лишний вес, а у нас не такие уж толстые опоры.

Покрываем дерево защитным слоем краски или пропитки. Можно, конечно, использовать в работе террасное масло, но оно  обойдется гораздо дороже.

К готовой высохшей обрешетке прикручиваем шурупами профнастил или металлочерепицу. В отличие от классического шифера, «гвоздь» ставим не в волну, а в место соприкосновения металла с доской. При этом рез прячем под конёк, оставляя свесы с заводским краем.

Работаем так, чтобы ветровой свес был в пределах 30 мм, а лобовой – не более 70мм.

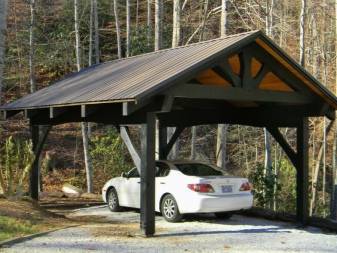

А вот так будет выглядеть наш навес из дерева для автомобиля в сборе. Простенько, но со вкусом.
