Короб в стене для дымохода в каркасном доме своими руками? Пошаговая инструкция

Дымоход коллективный: правильное подключение

Размеры дымохода, используемого одновременного для нескольких отопительных приборов — отдельная тема для разговора.

Если необходимо дымоотведение от ряда отопительных приборов, то расчет дымохода производится с учетом всех отопительных приборов, используемых в системе, их типа, мощности, потребляемого топлива.

  • К примеру, в доме при едином дымоходе устанавливается несколько отопительных приборов, котел общей системы отопления и камин.
  • Сразу становится понятным, что перед нами совершенно разные системы. Диаметр дымохода камина совершенно не соответствует диаметру дымохода котла.
  • Как правило, камины работают на дровяном топливе, а котлы обогревательной системы дома — на природном газе.

Можно ли совместить эти 2 совершенно разные системы? Можно. Более того, при правильном размещении отопительных приборов они не только не создадут проблем, но и будут дополнять друг друга.

Как это происходит?

  • В один дымоход включен котел и камин. При работе котел периодически отключается и переходит в режим ожидания. В это время у нас работает камин. Поэтому в дымоходе поддерживается нормальная температура, газы не остывают.
  • Отсюда отсутствие конденсата и хорошая тяга при последующем запуске котла.
  • Но размер дымохода для камина должен быть значительно большим, чем для котла. И в случае если мы будем использовать только котел без запуска камина, у нас могут возникнуть проблемы с избыточной тягой, приводящей к неправильной работе котла.
  • Как мы знаем, диаметр дымохода для камина рассчитывается по соотношению 1:10 к его топке. Становится ясным, что такой диаметр дымохода очень велик для котла. Камином люди пользуются нечасто, а котел обогрева работает постоянно в зимнее время.
  • Значит, нужно сделать дымоход меньшего диаметра, подходящего для котла? Нет, это будет большой ошибкой. Когда котел будет работать самостоятельно, все будет прекрасно. Когда запустится камин, в дымоходе будет создаваться повышенное аэродинамическое сопротивление.

Как итог:

  • неправильная работа отопительных приборов;
  • попадание угарных газов внутрь помещения.

Это уже опасно для жизни. Отравление угарными газами зачастую приводит к летальному исходу.

Двухходовый дымоход — решение вопроса

Как же решить данный вопрос?

Наш совет — используйте двухходовой дымоход.

Преимущество двухходового дымохода:

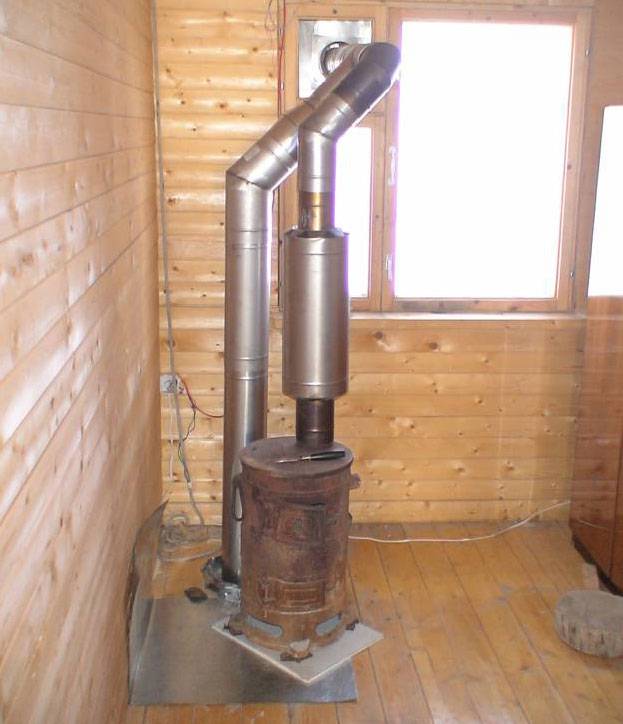

Двухходовой дымоход. Рис.2

  • возможность использования различных тепловых приборов одновременно и по отдельности в одном дымоходе;
  • стабильная работа каждого прибора;
  • экономия при строительстве и монтаже;
  • экономия пространства.

Монтируя такой дымоход, необходимо соблюсти все условия для правильной работы каждого прибора. Если камин сможет прекрасно функционировать с кирпичным дымоходом, то для котла необходимо выполнить гильзовку. Это предохранит кирпич от щелочного воздействия конденсата.

Противопожарная безопасность

Деревянное здание, в том числе выстроенное по каркасной технологии, требует внимательного отношения к соблюдению норм, защищающих его от риска возгорания при нарушении правильной работы печи или дымоходов, небрежности при эксплуатации, случайном воздействии огня и горящего топлива. Печь размещается таким образом, чтобы обеспечивались дистанцию между нагретыми поверхностями и конструкциями здания. При необходимости зона соприкосновения обшивается огнестойким листовым материалом, например, стальными листами, облицовывается керамической плиткой или кирпичом, эти работы могут выполняться своими руками даже без опыта в строительном деле.

Значительный риск представляют места пропуска дымохода через перекрытия и кровлю. Требуется соблюдать зазоры между трубой и сгораемыми конструкциями, рекомендованные строительными нормами. Это способно вызвать затруднения, поскольку шаг несущих элементов может оказаться меньше необходимого и выполнение норм потребует изменения узлов или специальных мероприятий. Выпуск трубы должен делается выше конька крыши, чтобы при сильном ветре искры не проникали в зазоры кровельного покрытия и оборудован защитной отделкой из жести.

Стандартный подход

Существует две базовых схемы реализации разводки электрической сети в каркасном доме. Они просты и понятны:

  • открытая проводка;
  • скрытые в стенах трассы.

Второй тип проводки предпочтительнее в глазах хозяев домостроения, однако, по принятым на сегодня нормам его сложно и дорого организовывать. На этом моменте остановимся немного позже, а сейчас поговорим о разводке проводов открытого типа.

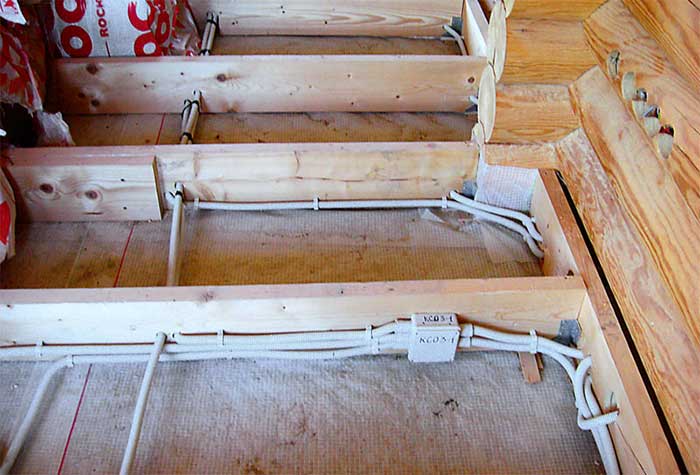

Технология прокладки проводки проста и наглядна. Провода располагаются вне стен, при этом они должны быть защищены и обычно прокладываются внутри:

  • гофротрубы, пластиковой или металлической;
  • специальных кабельных каналов.

У обоих способов монтажа есть недостатки. Гофротруба буквально превращается в пылесборник, причем ее очистка в режиме обычной уборки представляет почти невыполнимую задачу. Со временем проложенная в такой защите проводка превращается в неэстетичное зрелище, что не может не огорчать владельца дома.

Недостаток такого типа организации проводки проявляется при усадке дома или другого сооружения. Кабельному каналу нельзя «дать немного слабины» при монтаже в расчете на дальнейшую деформацию. Вследствие этого усадка приводит к растрескиванию, разломам и другим неприятностям.

Проводка в кабельных каналах начинает не только выглядеть не эстетично, но и представлять опасность в пользовании. Чаще всего поврежденные зоны и секции просто переделываются, что неизбежно означает как затраты финансов, так и времени, а также необходимость освобождать от мебели, ковров и других спутников обжитого жилья нужное для работы пространство.

Крепится кабель с помощью скоб, как специального электротехнического назначения, так и разного вида пластиковых. Естественно, про какую-то эстетичность внешнего облика такой проводки можно даже не думать, понравиться она способна только любителям стилей ретро или киберпанк.

Материалы и инструменты для монтажа

Если раньше дымоотводы делали кирпичными, сейчас же выбирают, например, конструкцию сэндвич. Преимущества у такой конструкции следующие:

  1. Высокий срок эксплуатации (если использовать материалы из нержавейки).
  2. Общий вес – небольшой, что упрощает установку.
  3. И третий момент, немаловажный лично для меня: эстетическая привлекательность.

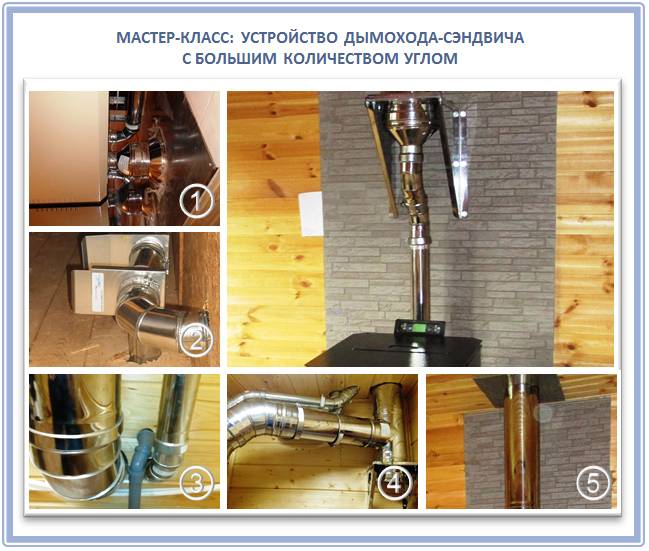

Чтобы установить дымоход сэндвич, самое главное – выбрать хорошие материалы. От того, насколько прочной и устойчивой к высоким температурам будет каждая труба, зависит целостность всей конструкции. Я советую выбирать те, что сделаны из огнестойкой стали и оцинкованного металла.

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

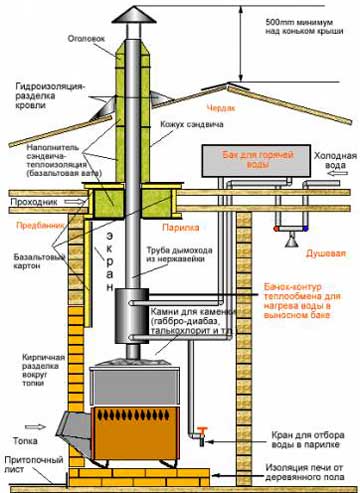

Проход круглой трубы через кровлю

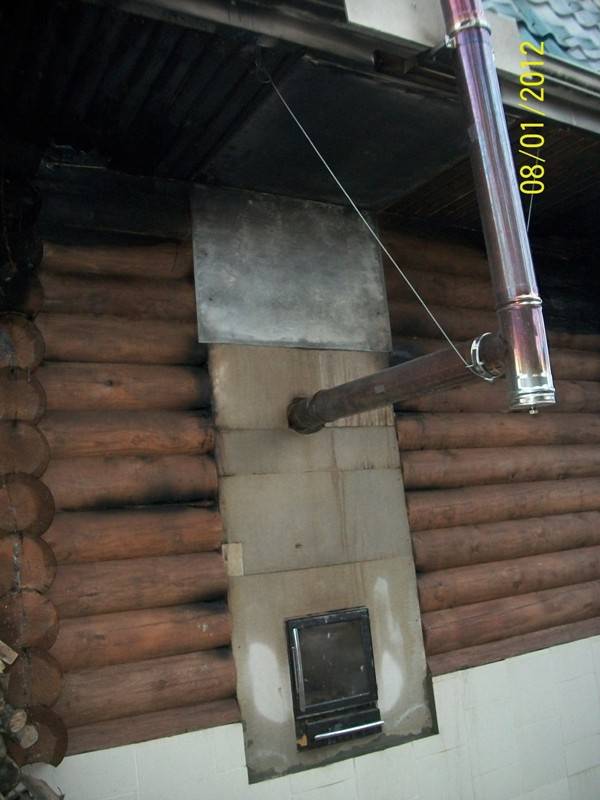

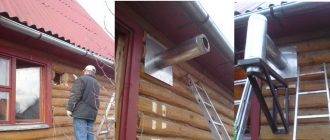

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

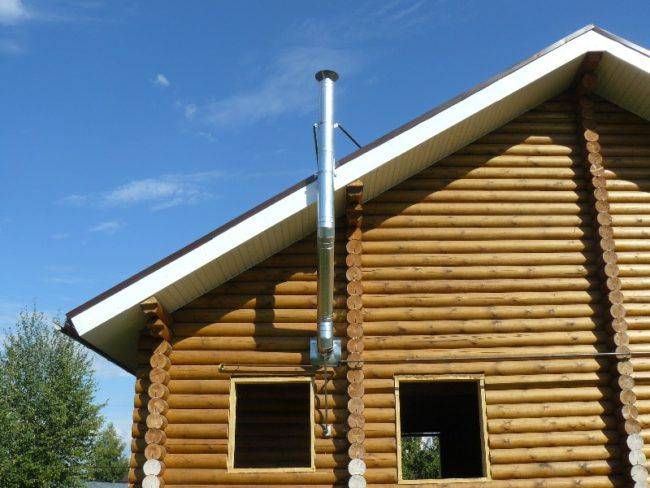

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Виды и конструкции коробов

  1. печные;
  2. для кровли;
  3. для вентиляции;
  4. декоративные.

Обычно короба изготовляют из металла. Их окрашивают в подходящий цвет, они служат достаточно долго.

Изделия из нержавейки используют для декоративных элементов на крыше, внутри помещений.

Оцинкованные устройства в комплекте с пластиковыми элементами стоят дешевле, поэтому их используют чаще.

Короба в виде деревянного каркаса устанавливают только для обшивки кирпичных дымоходов. К тому же их необходимо закрывать дополнительно металлическим кожухом.

Короба из огнеупорного гипсокартона устанавливают в помещении для декоративных целей, на чердаках, ими закрывают каналы, вделанные в стену.

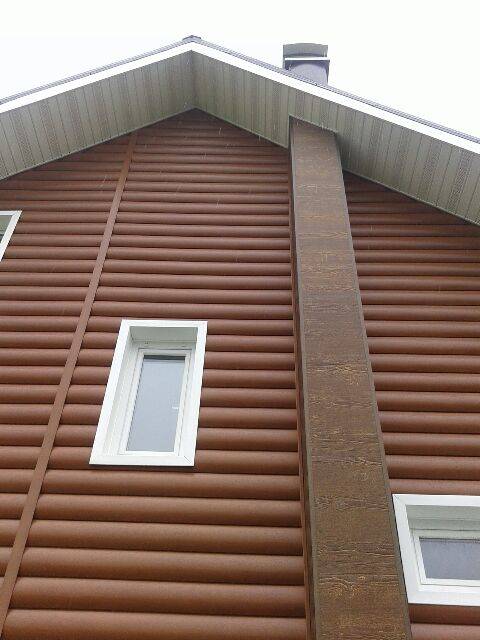

Участок дымоотвода на крыше защищают металлическим декоративным кожухом с зонтом.

Виды коробов

Конструкция способна снизить теплопотери и избавить от лишних накоплений конденсата, но к вопросу о выборе материала изделия стоит подходить серьезно, в первую очередь обращают внимание на простоту монтажа и долговечность. Из распространенных типов стоит выделить такие варианты исполнения как:

  1. Дерево.
  2. Огнеупорный гипсокартон.
  3. Металл.

Оцинкованная и нержавеющая сталь пользуется популярностью среди хозяев, ведь срок службы такого изделия большой. Монтаж не потребует много времени и сил, а созданный кожух или готовый экземпляр, получится окрасить под цвет крыши, добившись максимальной гармонии.

Деревянные щиты устанавливают как основу под дальнейшую облицовку, а пространство между трубой заполняют огнеупорными материалами, специализированный гипсокартон также служит как декоративная облицовка, но долговечность этих составляющих без должного ухода и обработки не отличается высокими показателями.

Поэтому большинство специалистов советуют их использовать непосредственно между потолком и выходом печной трубы из крыши.

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

  • горизонтальные;
  • вертикальные;
  • цилиндрические;
  • прямоугольные.

Делают их из:

  • чугуна;
  • металла (сталь, железо);
  • кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

  1. Длительный срок службы – от 30 и более лет.
  2. Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
  3. Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
  4. Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
  5. Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
  6. Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

  1. Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
  2. Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

  1. Небольшой вес готового изделия ‒ от 80 кг.
  2. Под многие модели печей не нужно отдельно заливать бетонный фундамент.
  3. Устанавливаться печь будет просто. Справится с этим и один человек.
  4. Компактные размеры – она не займет много места.
  5. Металл быстро нагревается, отдавая тепло, снижается расход топлива.
  6. Корпус полностью герметичен. Риск утечки угарного газа минимален.
  7. Доступная цена готовых изделий.
  8. Печь можно сделать самому.

Из минусов устройства:

  1. Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
  2. Сильный нагрев металла пересушивает воздух.
  3. Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
  4. Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

Кирпичная

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

  1. Долгое сохранение тепла.
  2. Пожарная безопасность.
  3. Возможность отапливать большие по площади помещения.
  4. Вырабатывается мягкий водяной пар.
  5. Постройка прогревается равномерно и постепенно.
  6. Материал негорючий, устойчив к перепадам температур.
  7. Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

  1. Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
  2. Высокая стоимость материалов и работ.
  3. Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

  • Монтаж фундамента под кирпичную печь
  • Какой кирпич для печи лучше выбрать

Виды дымоходных труб из металла

Основными классифицирующими признаками металлических трубдля дымоходов являются материал изготовления и конструкция.

Материалом для дымоходов могут служить:

  • черная стальоцинкованная стальнержавейка

По конструкции дымоходы из труб различаются на:

Основными тенденциями на рынке отопительных котлов, печей, каминов является повышение их КПД, уменьшение отхода тепла наружу через дымоход.К такому оборудованию относятся пиролизные котлы, буллерьяны. Температура отходящих газов у них ниже, чем в традиционных твердотопливных котлах, что ведет к повышенному конденсатообразованию.

Образующийся конденсат содержит серную кислоту и другие химически активные вещества, поэтому специалисты рекомендуют устанавливать на них трубы для дымохода из нержавеющей стали.Отзывы на металлические дымоходные трубы, полученные как от продавцов, так и от монтажников, информируют, что стальные и оцинкованные служат недолго.Учитывая, минимальную толщину стенки (около 0,40 мм), такие трубы уже через год-два могут выйти из строя. Для долгосрочной службы лучше купить трубы для дымохода из нержавейки. Их преимущества:устойчивость к высокой температуре, огнеустойчивость 100% (более 500 град.

С)исключительная коррозионная устойчивость к разрушению конденсатом из дымовых газовгладкая поверхность способствует большей дымовой тяге и меньшему осаждению сажибыстро прогреваютсяширокий выбор комплектующих позволяют быстро смонтировать дымоход нужного диаметра и конструкциилегко обслуживаютсясмотрятся более эстетично, чем стальныелегкиеДвухстенные дымоходы представляют собой трубу в трубе между которыми проложен слой базальтовой изоляции. Они намного удобнее в монтаже, надежнее в работе, долговечнее, но и цена их соответствующая. Дабы удешевить стоимость дымохода можно купить одностенную трубу и обмотать ее слоем базальтовой изоляции, затем теплоустойчивой фольгой или стекловолокном.Для устройства дымоходов применяются трубы из специальной, кислотоустойчивой нержавейки с повышенным содержанием молибдена (например, AISI310S, AISI321).

Виды печей

Если рассматривать из каких материалов изготавливаются печи, то, в большинстве случаев, они могут быть следующими:

  • сделанными из кирпича;
  • металлическими;

Каждая из них имеет свои важные особенности. Иногда их могут делать из камня или одновременно из кирпича и металлических деталей.

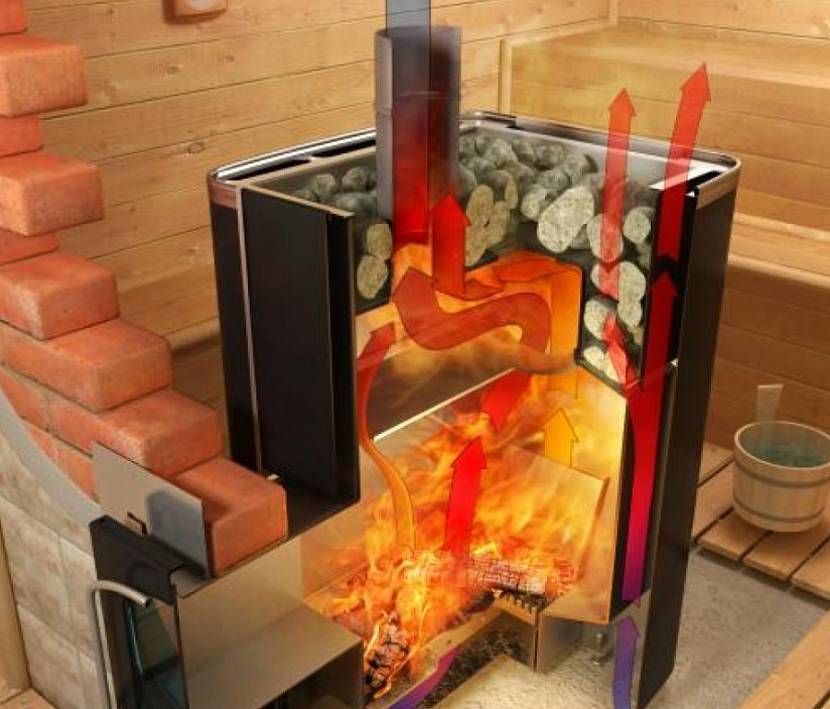

Принцип работы металлической печиИсточник koffkindom.ru

Кирпичные модели

Если хозяин решил воспользоваться печью, сделанной из кирпича, то он должен знать о ее достоинствах и недостатках.

Плюсы кирпичной печи:

  1. Кирпич способен долго оставаться разогретым.
  2. Такая печь способна обогреть большую площадь по сравнению с металлической.
  3. Этот материал гарантирует высокий уровень пожарной безопасности.
  4. Использование кирпичной печки является традиционным для создания русской бани.

Минусы кирпичной печи:

  1. Установка этого устройства технически сложнее по сравнению с печью из металла. Мастер, который это сделает, должен обладать соответствующими профессиональными навыками.
  2. Большие размеры. Такое сооружение займёт существенную часть парилки.
  3. В среднем вес кирпичной печи составляет 1200 кг. Для того, чтобы её поставить, необходимо обеспечить наличие надёжного фундамента.
  4. Более высокие затраты при проведении установки.
  5. Разогрев происходит медленнее, чем при использовании металлической конструкции.


Кирпичная печь для баниИсточник klademkirpich.ru

Для получения пара необходимо время от времени плескать на разогретую печь водой. Обычно пар получают с помощью раскалённых камней, однако нельзя исключить попадание воды на горячий кирпич. В последнем случае — не избежать специфического запаха, у некоторых людей он вызывает дискомфорт. Кирпичная печь для бани с закрытой каменкой позволит сделать нагрев более равномерным, их можно с успехом применять в больших просторных помещениях.

Печи, сделанные из стали

Такие печи являются наиболее распространёнными. Качественные устройства делают из хромистой стали.

У них имеются преимущества:

  1. Монтаж таких печей не вызывает чрезмерных сложностей.
  2. По сравнению с кирпичными конструкциями, их вес относительно небольшой, поэтому нет необходимости устанавливать отдельный фундамент.
  3. Такие печи компактны.
  4. Их легко растапливать.
  5. При использовании таких печек помещение быстрее прогревается.

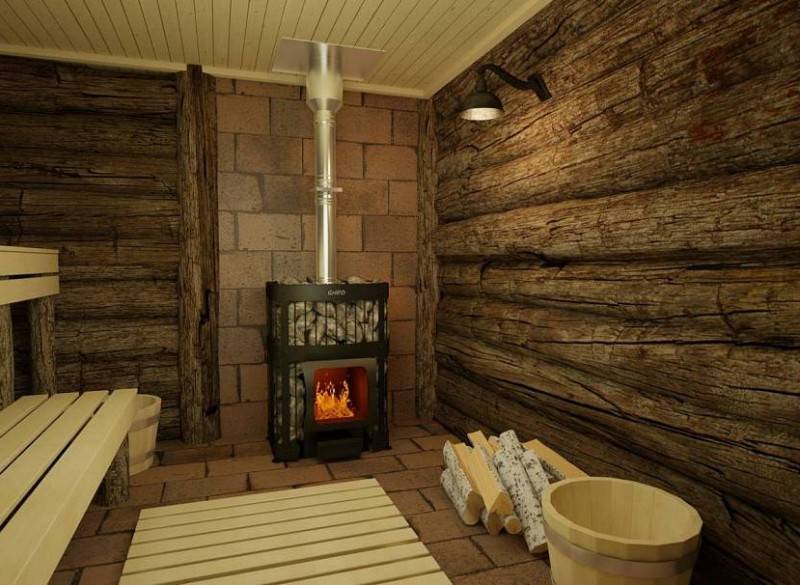

Стальная печь Источник yandex.net

Недостатки, присущие металлическим печам, следующие:

  1. При их использовании помещение быстро остывает.
  2. Поскольку у металла низкая теплоёмкость, для того, чтобы поддерживать температуру на должном уровне, необходимо постоянно подтапливать печь.
  3. При использовании огонь нужно поддерживать постоянно.
  4. Мощность у металлической печи меньше по сравнению с кирпичной. Может оказаться так, что её не хватит для прогрева всей необходимой площади.
  5. Такие устройства не обеспечивают высокий уровень пожарной безопасности.

Металлические печи для бани на дровах с высоким КПД удобны в эксплуатации, не занимают много места, подойдут для маленьких помещений, размерами 2 на 2, 3 на 2, 3 на 4 м.


Печь-камин для баниИсточник 9ban.ru

Конструкции из чугуна

Они более популярны по сравнению с кирпичными печами, но уступают стальным. Обладают важными достоинствами:

  1. Они обладают высокой теплоёмкостью, благодаря чему способны сохранять тепло в течение значительного времени.
  2. Эти печи обладают хорошей теплоотдачей, что позволяет им хорошо прогревать помещение. Это качество усиливается, если используется банная печь с закрытой каменкой.
  3. Чугунные печи обладают высокой долговечностью. Их срок службы составляет 40 лет или больше.
  4. Растопка дров не требует особых знаний и навыков.
  5. Они способны обеспечить высокий уровень пожарной безопасности при использовании.

К недостаткам чугунных печей относят следующие:

  1. Большой вес. Для их использования необходимо обустроить особый фундамент.
  2. Относительно высокая стоимость.
  3. Чугун недостаточно прочен по отношению к механическим воздействиям. На печи может появиться трещина при неаккуратной перевозке или из-за случайного удара.

Чугунные печки можно применять в помещениях среднего размера с предварительной подготовкой основания. Такие конструкции могут иметь емкость для горячей воды.

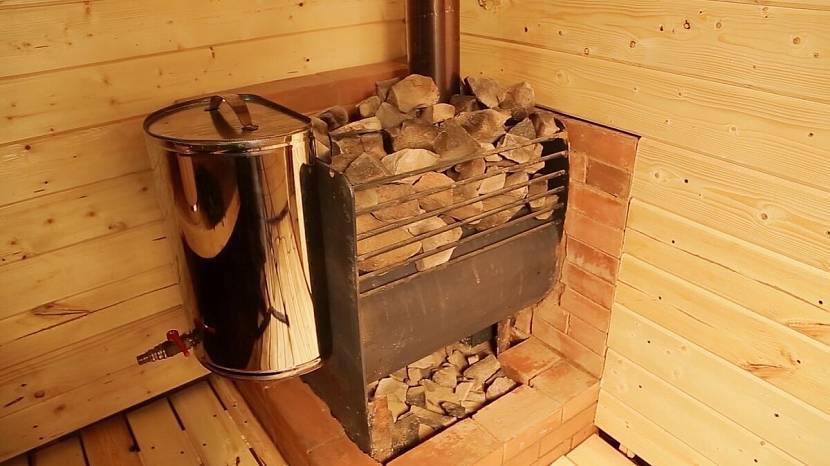

Печь с баком для воды Источник yandex.net

Этапы монтажа

Установка короба для дымохода начинается снизу, до того как будет проложена сама труба. Процесс делится на этапы:

  1. Создается обрамление проема в перекрытии. Для этого поочередно устанавливаются П-образные элементы на противоположных стенках. Внахлест крепятся прямоугольные половинки, образуя при этом сплошную изоляцию металлом. Затем снизу к потолку саморезами прикручивают днище.
  2. После того как эта часть кожуха собрана, в нее пропускают дымоход и фиксируют на 4 отогнутых в центральной части прямоугольника хомутах.
  3. Производится установка и крепление верхних деталей, тем самым достигается верх трубы.
  4. В конце пустое пространство заполняют керамзитом, сухой землей или другим изолирующим материалом. Торец закрывают металлической крышкой.

Перед тем как установить на крышу облицовочное покрытие, место соприкосновения дымохода с проходами необходимо заизолировать рубероидом или полиэтиленовой пленкой. Устанавливают ее внахлест на кожух и плоскость перекрытия. Чтобы гидроизоляция не была видна, ее накрывают декоративным уголком по всему периметру.

Общие сведения при подключении электричества

Сегодня ввод электричества в деревянный каркасный дом в 90% случаев осуществляется с помощью алюминиевого кабеля СИП, что расшифровывается как «самонесущий изолированный провод». Данный провод обладает качественной, устойчивой к ультрафиолету изоляцией. Изоляция выполнена из сшитого полиэтилена. Для крепления такого кабеля на стену каркасного дома применяется с помощью специальных натяжных устройств. Также может использоваться изолятор на надежных металлических кронштейнах. Установка должна проводиться на высоте не ниже, чем 2,75 метра от земли.

СИП — самонесущий изолированный провод

При прокладке провода снаружи в дом, место входа кабеля должно быть оснащено металлической трубкой, которая выполняет две функции:

  1. Не дает кабелю соприкасаться с древесиной, тем самым уменьшая риски воспламенения дерева при повреждении проводки.
  2. При усадки дома и подвижности стены жесткий металлический каркас трубы защитит провода от механического повреждения.

Электросчетчики также могут устанавливаться снаружи дома, располагаясь в защищенном электрощите с автоматом и УЗО – устройством защитного отключения. Если вы остановились на этом варианте, СИП-кабель подключается к нему, а от электросчетчика прокладывается медный кабель, который и заводится в дом. Распределительный электрощит с автоматическими выключателями распределяет далее разводку по всем комнатам каркасного дома.

Прокладка провода снаружи в электрической трубе

Работы по вводу и монтажу электросчетчика лучше доверить профессионалам, так как от качества проводки зависит ваша безопасность. Все счетчики должен проверяться и опломбироваться. Саму же разводку в каркасном доме можно делать своими руками, соблюдая правила безопасности.

Металлическая гильза в отверстии входа кабеля в дом

Не забывайте, что первейшим этапом является составления схемы проводки в каркасном доме. При составлении схемы необходимо произвести разметку прохода и мест расположения электротехнических устройств, которые включают в себя светильники, розетки, выключатели и пр. Схема облегчает монтаж проводки в деревянном доме, и позволяет заранее высчитать количество проводов, рукавов и других материалов.

Лучшее видео для вас:

https://youtube.com/watch?v=XQkF-H1mF1U

Функциональность и особенности конструкции

Итак, как же вывести дымоход через стену, какие особенности нужно знать и на что обращать внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода наверх. То есть оптимальная высота для любого типа конструкции дымохода должна соответствовать 5 — 10 метрам

Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением. Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива.

Учитывая, что со временем использования, вам обязательно понадобиться чистить канал от сажи, то зачастую выбирают именно круглые трубы из керамзита или металла

Да и монтаж такого рода конструкций намного легче, тем более, если брать во внимание современные предложения, как двух канальная или двухслойная труба. Представляющая уже готовую конструкцию, не требующую утепления и дополнительной герметизации

Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения. К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка.

Советы и рекомендации по выбору

Выбор короба обусловлен типом и размером дымовой трубы. Основной критерий подбора –диаметр для прохода трубы.

Для проходного узла в потолочном перекрытии подбирают изделие, состоящая из пластины-нержавейки и горловины, диаметр которой чуть больше печной трубы.

Дизайн площадки из нержавеющей стали вполне подходит для крепления на потолке дома.

На фото представлены основные конфигурации выпускаемых коробов:

Короб для кровли, изображенный на нижнем фото, можно пробрести по уже заранее определенным размерам или заказать его изготовление.

Стоимость готовых изделий варьируется от 550 до 1900 рублей и выше.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
