Съемная и несъемная
По принципу использования опалубка бывает съемной (разборной) и несъемной. Как понятно из названия, съемная разбирается после того как бетон наберет прочность выше критической (порядка 50%). Потому она может быть использована несколько раз. В зависимости от материала один и тот же комплект может выдержать от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые — сотен раз.
Съемная опалубка демонтируется после того как бетон набрал 50% прочности
Несъемная опалубка становится нераздельной частью фундамента. Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола. Выпускаются блоки разной конфигурации, которые соединяются между собой при помощи замков и металлических шпилек. Из блоков, как из конструктора, набирается необходимая форма.
Несъемная опалубка становится частью фундамента — она по совместительству еще и теплоизолятор

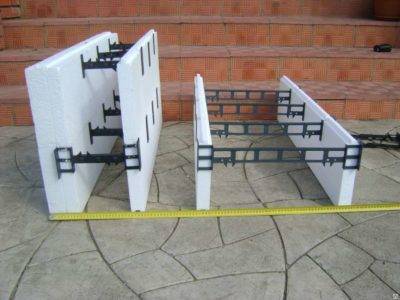

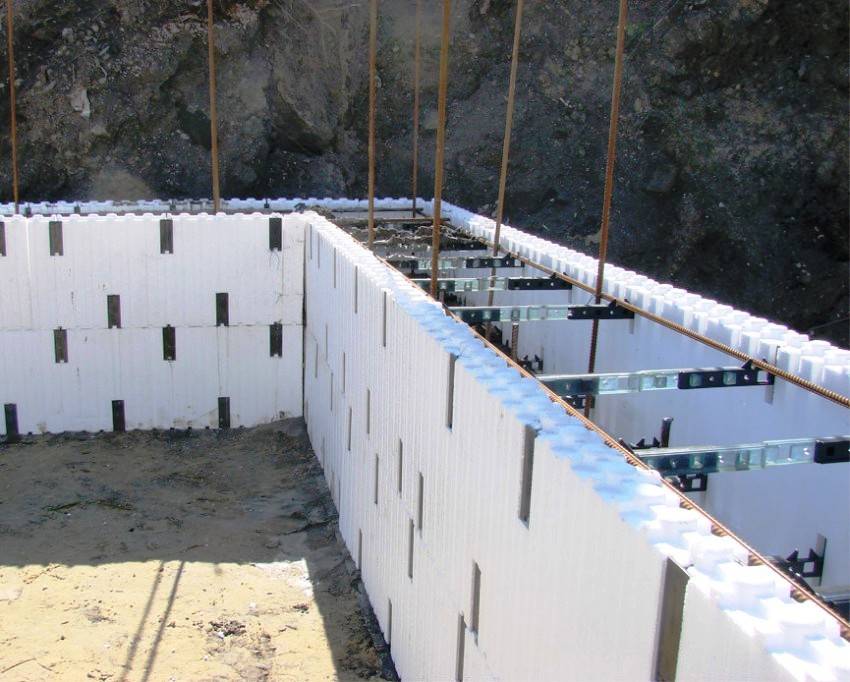

Несъемная опалубка из пенополистирола не только придает форму, но также одновременно является тепло-гидро изоляцией, также имеет звукоизолирующие свойства. Стоит она немало, но сразу решает много проблем, причем значительно сокращается время, затрачиваемое на устройство фундамента.
Есть еще один вид несъемной опалубки — пустотелые бетонные блоки. Они также есть разной конфигурации — стеновые, угловые, с радиусом и т.д. Состоят из двух-трех стенок и нескольких перемычек, удерживающих стенки в определенном положении. Соединяются друг с другом при помощи замков, армируются прутами.
Инструкция по монтажу несъемной опалубки из готовых блоков
Технологию устройства фундамента из готовых пустотелых блоков рассмотрим на примере лёгких бетонных изделий. В отличие от ж/б блоков для многоэтажек эти «кирпичики» можно устанавливать руками без крана и манипулятора.
Подготовьте подушку под блочный фундамент, засыпав и утрамбовав слои песка и мелкого щебня. Поверх подушки следует залить тонкую стяжку, чтобы упростить дальнейшую укладку блоков, а также избежать утечки бетона при заливке фундамента.
Натяните вдоль траншеи нитку и уложите на подушку первый слой блоков, стараясь не отклоняться от этой направляющей. Монтировать нужно так, чтобы зазор между элементами оказался минимальным. Если на протяжении траншеи зазор значительно увеличивается, причина может крыться в неровности подушки. В таком случае ряд нужно разобрать и сделать более ровное основание.

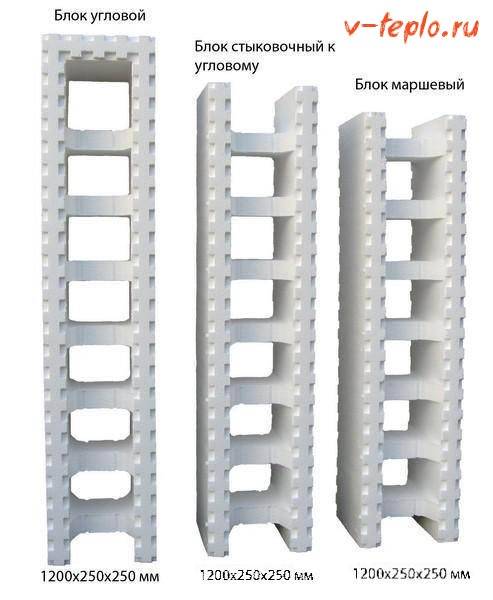

Соединения между стенами должны обеспечиваться специальными блоками немного большей длины. Если таковых нет, в универсальных блоках следует сделать углубление, как на картинке. Это обеспечит надёжное сцепление перпендикулярных лент фундамента.
Уложите в прорези блоков металлическую либо стеклопластиковую арматуру. Для малоэтажного строительства достаточно двух параллельных прутьев, но при необходимости можно расположить и три.
В местах стыка стен прутья должны перехлёстываться так, чтобы длина свободного конца составляла не менее 2 см.
Когда длины прута оказывается недостаточно, его можно нарастить, подвязав новый прут специальной тонкой проволокой. Желательно сделать 2–3 перевязки на разных участках перехлёста.
Установите второй ряд бетонных блоков точно поверх первого. Не допускайте даже небольших отклонений, при необходимости подравнивайте положение блока киянкой.
Залейте подготовленную опалубку жидким цементно-песчаным раствором так, чтобы уровень бетона не доходил до пазов для арматуры.
Пока бетон не начал сохнуть, постарайтесь выгнать излишки воздуха, протыкая пространство внутри опалубки арматурным прутом движениями сверху вниз. После этого поставьте арматуру вертикально, особенно тщательно укрепив внешние углы и стыки стен.
После подсыхания бетона приступайте к наращиванию фундамента. Установите и перевяжите арматуру, смонтируйте два новых ряда блоков и залейте опалубку бетоном. Продолжайте так, пока фундамент не достигнет нужной вам высоты.
Последний ряд блоков фундамента заливается до образования ровной горизонтальной поверхности. Пока бетон не высох его можно подровнять небольшой доской или длинной гладилкой для штукатурки.
Фундамент из бетонных пустотелых блоков для частного дома по описанной технологии монтируется двумя работниками за 2–3 дня с учётом времени на схватывание бетона первых слоёв.

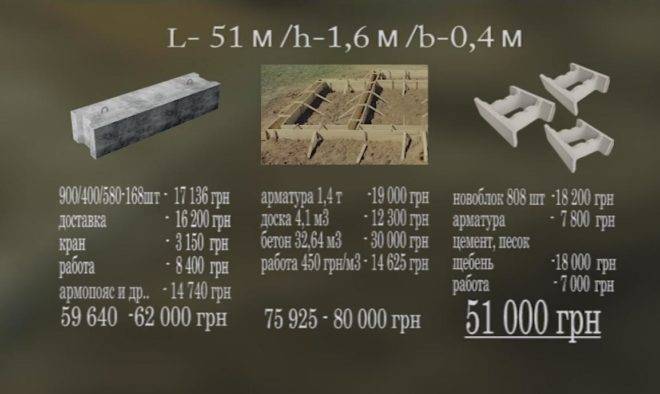

Сравнение затрат на создание фундамента из полно- и пустотелых ж/б блоков и монолитного с временной опалубкой
Сравнение показывает, что фундамент из пустотелых бетонных блоков обходится на 18% дешевле чем из полнотелых и на 36% дешевле, чем ленточный монолит, залитый с помощью временной деревянной опалубки. Это достигается за счёт экономии на количестве арматуры, уменьшения трудозатрах, количества бетона и т. д. Но сооружать стены из ж/б блоков получится слишком затратно (по сравнению с пенополиуретаном, арболитом), лучше использовать её только для фундамента.
Как избежать ошибок?
Ошибки, допущенные при установке опалубки, приводят к повреждению, разрушению здания и сокращению срока его эксплуатации.
Тип фундамента имеет огромное значение и не существует «универсальных» оснований. Если грунт мягкий, свайный вариант не подойдёт, также как и металлические сваи для органической почвы.
Поэтому необходимо тщательно проанализировать состав земли и возможность использования конкретного материала. В зависимости от этого следует выбирать тип опалубки.
В самом процессе установки также может возникнуть немало проблем. Чтобы создать каркас для надежного основания, следует учитывать правила:
- перед заливкой следует убедиться в герметичности конструкции;
- не должно быть загрязнений, наледи в месте установки опалубки;
- нужно срезать верхний слой земли;
- не досыпать грунт для выравнивания;
- установку начинать с углов;
- поверхность конструкции должна быть ровной.
Много важной и полезной информации о столбчатом фундаменте найдете здесь
Способы использования
Разные виды стеновой опалубки применяются с разными целями. Рассмотрим способы эксплуатации некоторых вариантов.
- Деревянная. В основном используются в строительстве частных домов, хозяйственных построек, гаражей, небольших зданий и сооружений. Для сборки такой опалубки некоторые строители применяют материал вторично при условии его надлежащего состояния, а также способности выдержать давление заливаемого бетонного раствора. Такой вид конструкции легко снимается после застывания бетона. Для того чтобы залитая стена была идеально гладкой, внутреннюю поверхность опалубки выстилают полиэтиленовой пленкой. Также при использовании полиэтилена доска легче снимается, не повреждая стену. Такая конструкция может быть облегченной. Для надежной фиксации конструкции на месте ее использования устанавливают опоры из бруса.
- Пенополистироловая. Эта конструкция имеет широкий диапазон применения. Она подходит как для возведения многоэтажных, так и для строительства частных домов. Конструкция имеет небольшой вес. Опалубка такого вида применяется для придания строению сложной конфигурации. Однако вторичное использование опалубки невозможно.
- Металлическая. Конструкции из металла используют при строительстве монолитных многоэтажных зданий и сооружений, для возведения крупных строительных объектов (мостов, тоннелей, производственных цехов). С помощью металлической опалубной конструкции можно создавать постройки со сложными и криволинейными элементами. Будучи особо прочным, металл, используемый при изготовлении опалубки, дает возможность задействовать конструкцию многократно.
- Пластиковая. Применяется при всех видах строительства. Она имеет легкий вес. Для монтажа не нужно привлечение строительной техники.
- Балочно-ригельная. Ее применение дает возможность возводить конструкции из железобетона разнообразных форм. Такая опалубная система дает возможность достижения высокого качества бетонирования. В некоторых случаях при применении такой опалубки не требуется дополнительное украшение фасада.
Этапы сооружения опалубки
Процесс изготовления опалубки можно разделить на несколько основных этапов:
Заготовка брусьев и досок подходящей толщины. Высота брусков должна быть выше будущей конструкции не менее чем на 50 см. Брусья лучше заточить, чтобы проще вбивать в землю.
Монтаж щитков из досок. Щитки лучше собрать отдельно, а затем смонтировать на каркас из брусков.

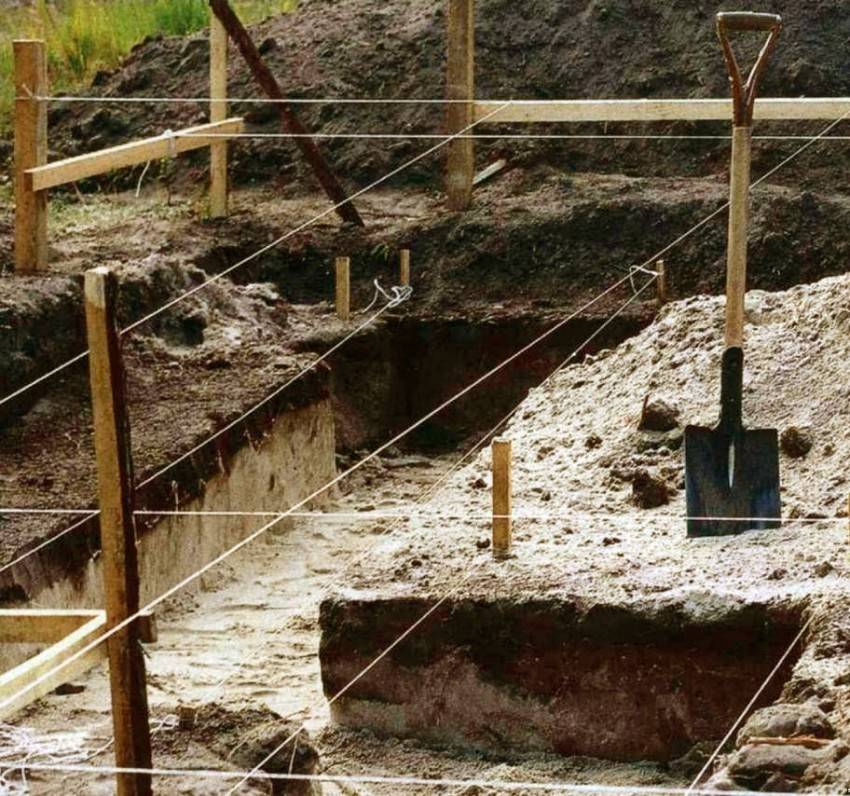

Разметка будущего сооружения на земле с помощью кольев и веревки.
Подготовка траншеи необходимой глубины. В траншее нужно сделать песчаную подушку, поверх которой уложить слой гравия средней фракции.
Для повышения надежности необходимо сделать поперечные перегородки из брусков, стягивающие противоположные стены конструкции.
Для предотвращения просачивания цементного раствора сквозь щели, стенки опалубки стоит укрыть полиэтиленовой пленкой.
Виды
Традиционно используют два типа конструкции – неразборные и разборные. В первом случае, опалубка остается вместе с фундаментом после застывания раствора.
Строители экономят время и трудовые ресурсы за счет отсутствия необходимости демонтажа.
Разборная опалубка экономически выгоднее. Ее конструкция состоит из отдельных элементов, которые после затвердевания бетона могут быть использованы повторно.
Такой вариант строительства занимает больше времени и требует особого внимания от мастера к герметичности швов. Разборные устройства удобны при работе со сложными фундаментами, а также при возведении отдельных элементов сооружений.
Инструкция по монтажу опалубки
Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.
Фундамента

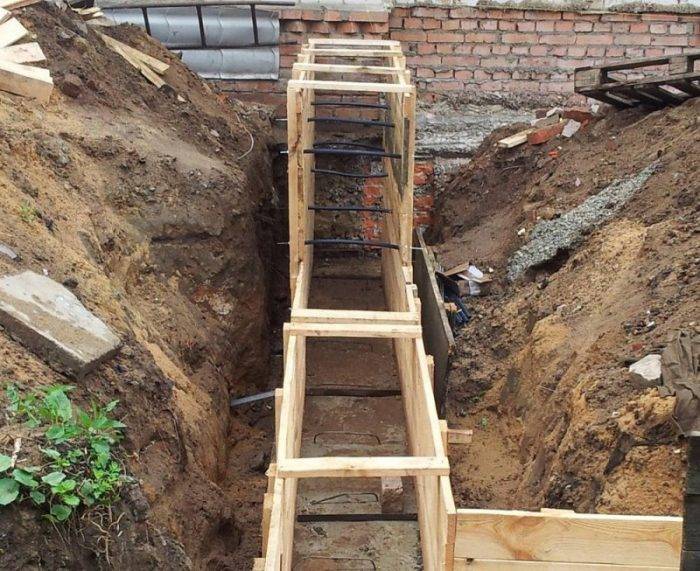

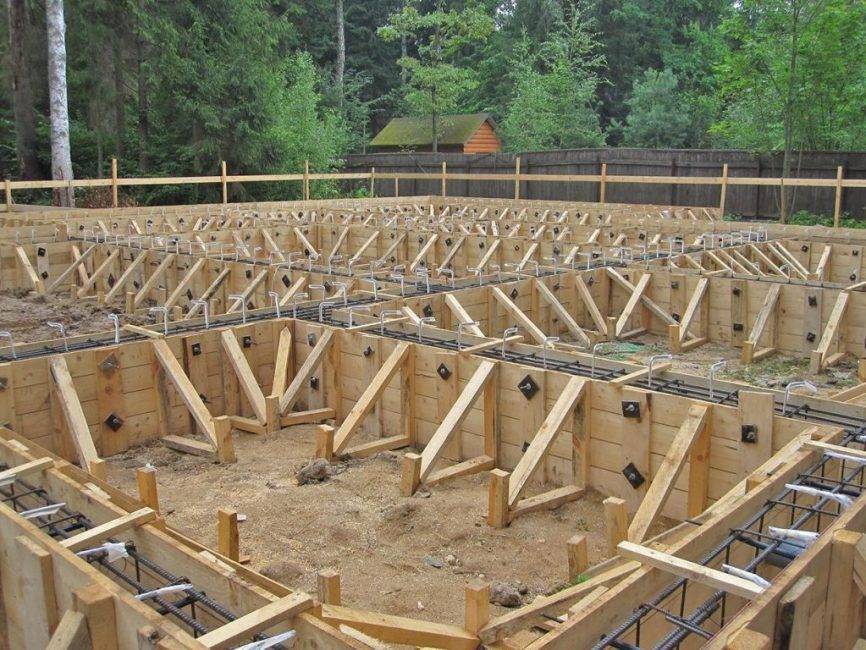

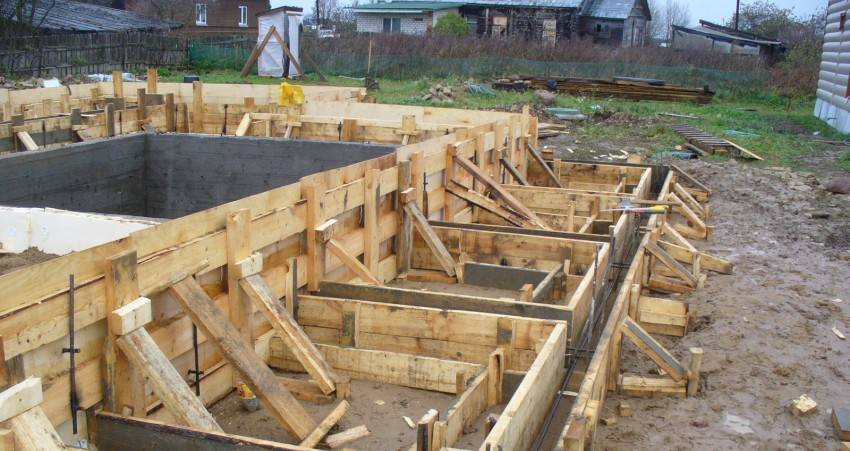

При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.
От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.
На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны
Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:
- на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
- замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
- сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;
- щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
- проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;
щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.
внутреннюю часть собранных опалубочных форм выстилают плотной полиэтиленовой пленкой либо рубероидом, крепится гидроизолирующий материал саморезами. Это поможет избежать вытекания раствора через щели. На дно форм рекомендуется насыпать щебень или песок, чтобы жидкость из раствора не слишком быстро впитывалась в грунт;
перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.
Стен
При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:
- мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
- крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.
Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.
Перекрытий
При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.
В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.
Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.
Несъемной
Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.

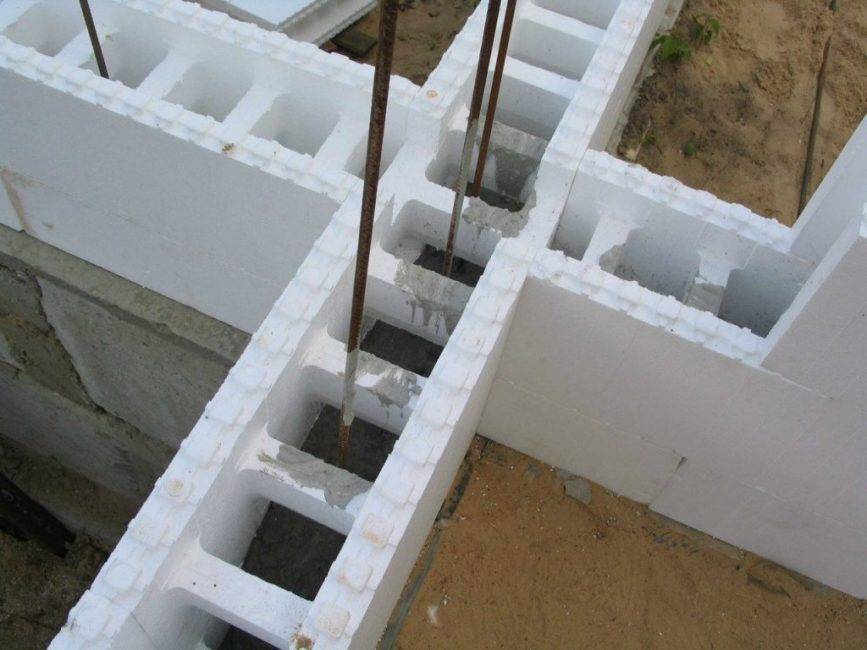

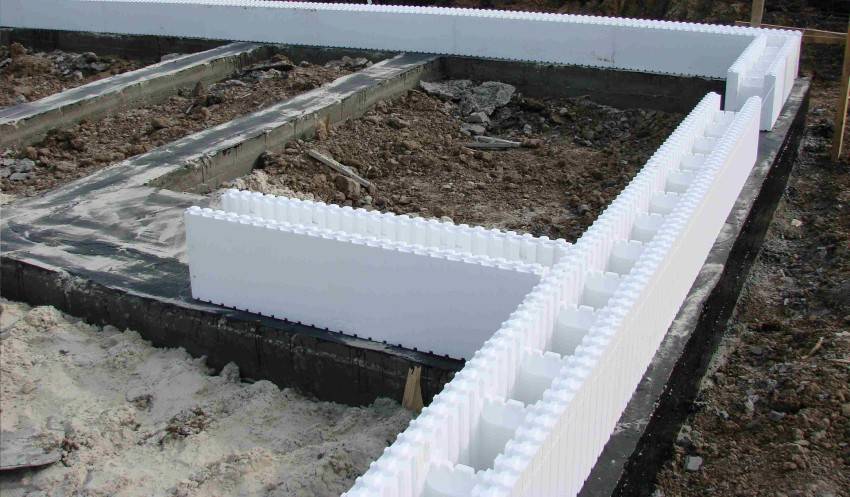

Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.
Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики
Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования
Преимущества пенопластовой опалубки
На первый взгляд пенопласт не выглядит лучшим материалом, из которого может быть изготовлена опалубка для фундамента, мягкий и податливый, он не может воспринимать нагрузку так же хорошо, как древесина или металл. Но на практике пенопластовая основа обладает весьма ценными качествами:
- Предельно низкий коэффициент теплопроводности обеспечивает прекрасное утепление бетонной массы фундамента, в этом случае отпадает потребность в дополнительных плитах ЭППС;
- Пенопласт благодаря вспененной структуре является мягким и податливым материалом, любое давление замороженных пучинистых грунтов частично будет компенсироваться деформацией пенопластовой опалубки;
- Несмотря на ячеистое строение, полимер обладает хорошими гидроизолирующими свойствами, при этом, в отличие от любых других пеноматериалов, практически не поглощает воду.
Замечание! При всех своих положительных качествах пенопластовые и пенополистирольные конструкции могут разрушаться под действием кислорода воздуха и ультрафиолетового излучения, а значит, поверхность необходимо тщательно закрывать защитным слоем.
Классификация несъемных опалубок
В зависимости от предназначения опалубки делятся на две большие категории.
- Строительные – выполняют функцию своего рода каркаса в конструкциях монолитного типа. Полости, находящиеся в блоках, в ходе возведения заполняются бетоном. Как только смесь застывает, стены обшиваются огнеупорным материалом минимум 3-миллиметровой толщины (это может быть как гипсокартон, так и обычная штукатурка).
- Декоративные – сделаны из блоков с арматурой и утепляющим материалом внутри. Их собирают непосредственно на стенах, используя перемычки (никакие герметики и растворы не используются). Стены, выполненные таким образом, в облицовке не нуждаются.
Обратите внимание! Помимо пенопласта, существует ряд других материалов, которые могут быть использованы при строительстве несъемной опалубки
- Керамзитобетонные конструкции являются первыми вариантами несъемной опалубки. Внешне напоминают обычные шлакоблоки. Не пользуются большой популярностью, поскольку стоят дорого и нуждаются в дополнительном утеплении.
- Стекломагнезитовые конструкции весят немного и используются преимущественно для внутренних перегородок, потому что несущая способность у них низкая.
- Арболитовые конструкции сооружаются из древесной стружки и цемента. Имеют отличные термоизоляционные свойства, но стоят достаточно дорого.
Обратите внимание! В свете всего, сказанного выше, становится очевидным, что опалубка из пенопласта – это оптимальный вариант, ведь у других материалов немало недостатков. К слову, о преимуществах и недостатках
Предварительный расчет
Самостоятельно провести расчет необходимого количества досок не составит труда. Удобнее иметь при себе подготовленный чертеж с точными размерами. Вычисления ведутся для каждой стороны опалубки по-отдельности, а затем складываются между собой.
На этом этапе строителю нужно принять во внимание, что щиты должны быть несколько выше, чем глубина фундамента, поэтому полученное значение округляется в большую сторону. Результаты двух вычислений перемножаются и ответ отражает нужное количество строительного материала на одну сторону фундамента
Эксперты рекомендуют иметь запас досок, равный приблизительно 10% расчетных данных
Результаты двух вычислений перемножаются и ответ отражает нужное количество строительного материала на одну сторону фундамента. Эксперты рекомендуют иметь запас досок, равный приблизительно 10% расчетных данных.
Для упрощения расчетов можно воспользоваться онлайн-калькуляторами на строительных сервисах.
Несъемная опалубка цены на современном рынке
Стоимость блоков – важный момент, на который следует обратить внимание. На цену строительных блоков, из которых выполняется несъемная опалубка, оказывают влияние два ключевых фактора:
- плотность пенополистирола;
- габариты деталей.
Несъемные формы являются хорошей экономной альтернативой стандартным конструкциям, которые собираются из дерева и фанеры
Цена несъемной опалубки для фундамента из пенополистирола должна в обязательном порядке учитываться в строительной смете
При выборе отдельных элементов формирующей конструкции рекомендуется обратить внимание на их плотность. Этот показатель влияет на устойчивость конструкции к давлению. Чем выше плотность деталей, тем, соответственно, более высокие нагрузки они могут выдержать
Чем выше плотность деталей, тем, соответственно, более высокие нагрузки они могут выдержать.
Средний показатель стоимости блока, изготовленного из пенополистирола, составляет приблизительно 160 руб. Стоит учесть, что такой цене соответствуют изделия габаритами 1500х250х250 мм, имеющие показатель плотности 30 кг/м³. Конструкции длиной 1,5 м обладают функцией регулировки за счет монтажа перемычек разных размеров (15-25 см). Изделия, длина которых составляет 1 м, стоят дешевле – от 130 руб. за 1 шт.
Если планируется использование стандартной технологии строительства, тогда рекомендуется изучить стоимость различных материалов. Цена телескопических стоек зависит от особенностей их конструкции и компании производителя. В настоящее время эти опорные элементы можно приобрести за 500-5000 руб. Не рекомендуется покупать самые дешевые материалы и инструменты, так как они чаще всего отличаются низкими техническими характеристиками.
На цену блоков, из которых выполняется несъемная опалубка, влияют два фактора: плотность пенополистирола и габариты деталей
Опорные элементы используются для удержания деревянной конструкции, которая выполняется из ламинированной фанеры для опалубки. Цена 1 листа подобного материала варьирует в пределах от 600 до 3000 руб.
Несъемные формы являются хорошей альтернативой стандартным конструкциям, которые собираются из дерева и фанеры. Такая опалубка позволяет не только провести заливку бетона, но и служит надежным теплоизоляционным материалом. Она активно применяется в частном строительстве, однако требует изучения монтажной инструкции и соблюдения правил безопасности.
https://youtube.com/watch?v=SsXuoUhY9c4
Виды опалубки
Ленточный фундамент
Опалубочные системы (формы под заливку) можно поделить по методу изготовления и способу монтажа. Систему можно собирать (изготавливать) непосредственно на месте строительства, а можно приобрести готовые комплектующие. В любом случае форму необходимо устанавливать на площадке перед заливкой бетона.
Щитовая
Щитовая опалубка
Щитовая

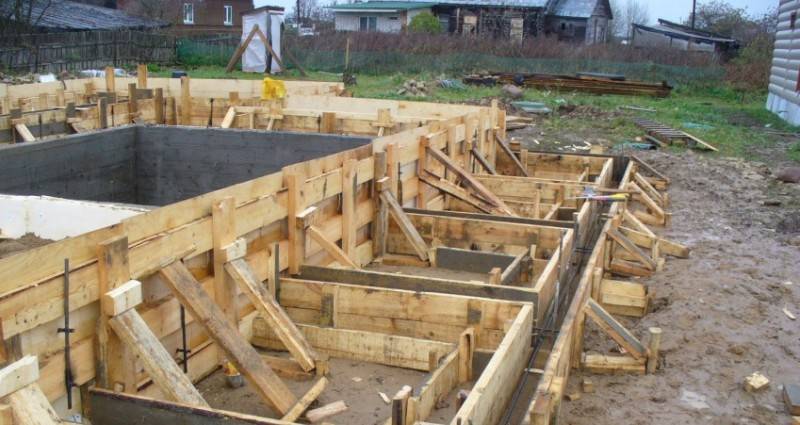

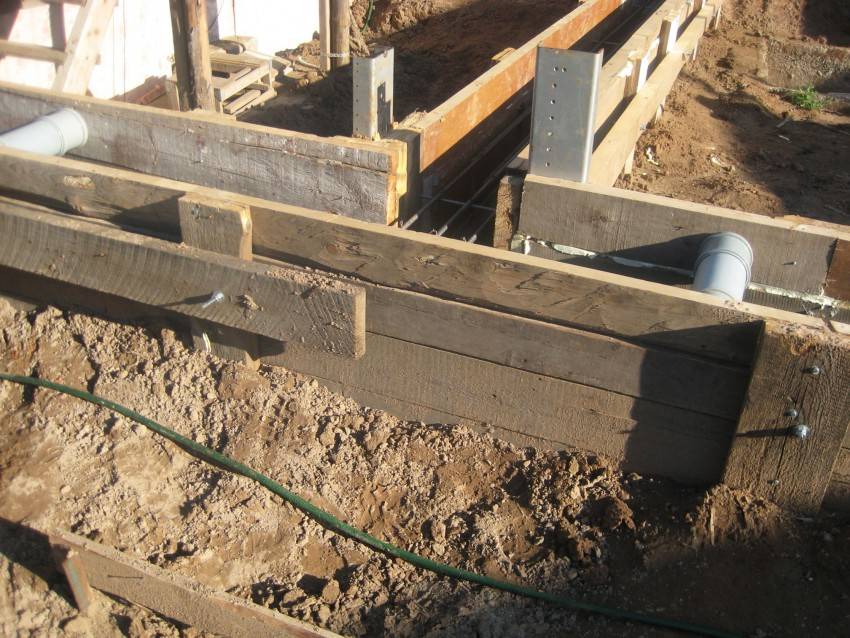

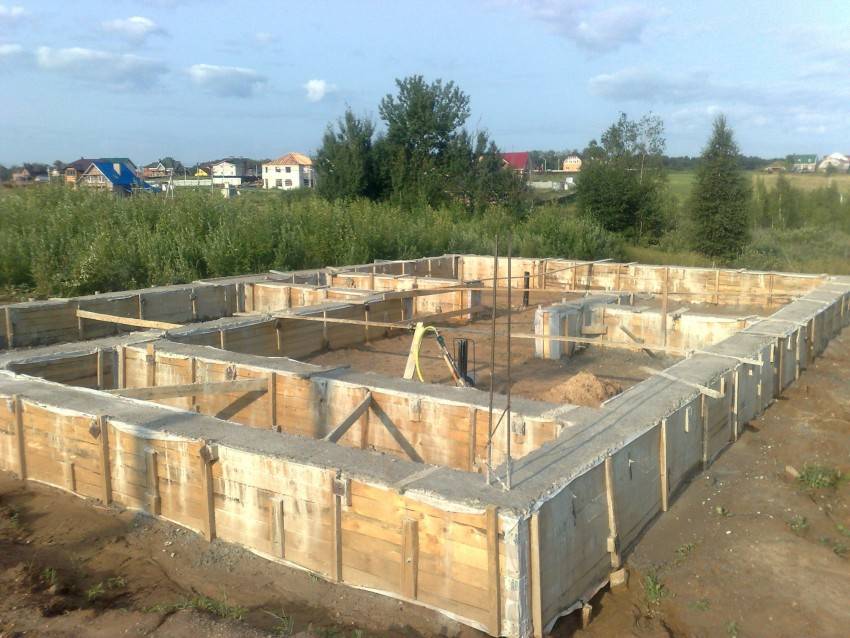

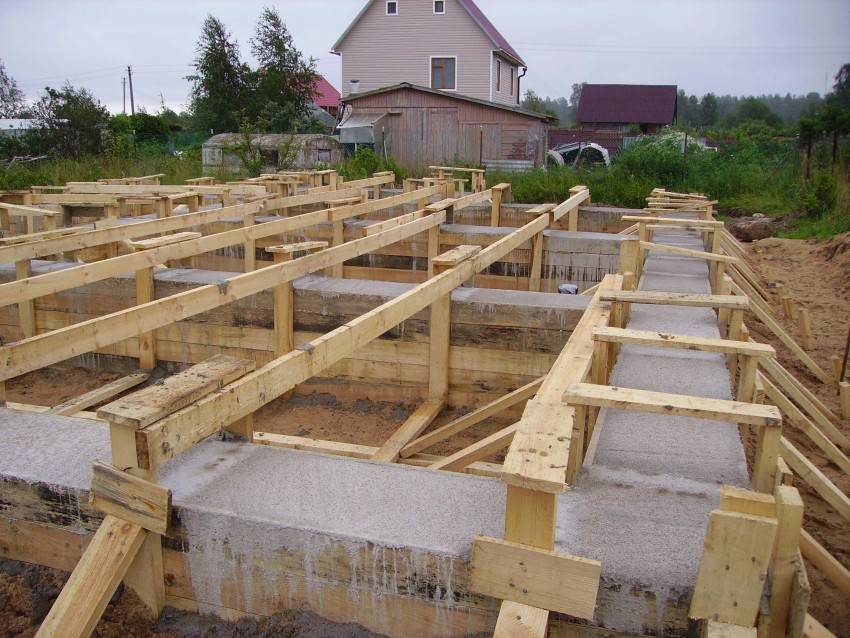

Самый распространённый тип системы. На строительной площадке из досок собираются плоскости требуемого размера. Затем, в соответствии с разметкой, форма монтируется, раскрепляется дополнительными приспособлениями. В качестве укрепляющих элементов служат: распорки, стяжки, клинья и колья

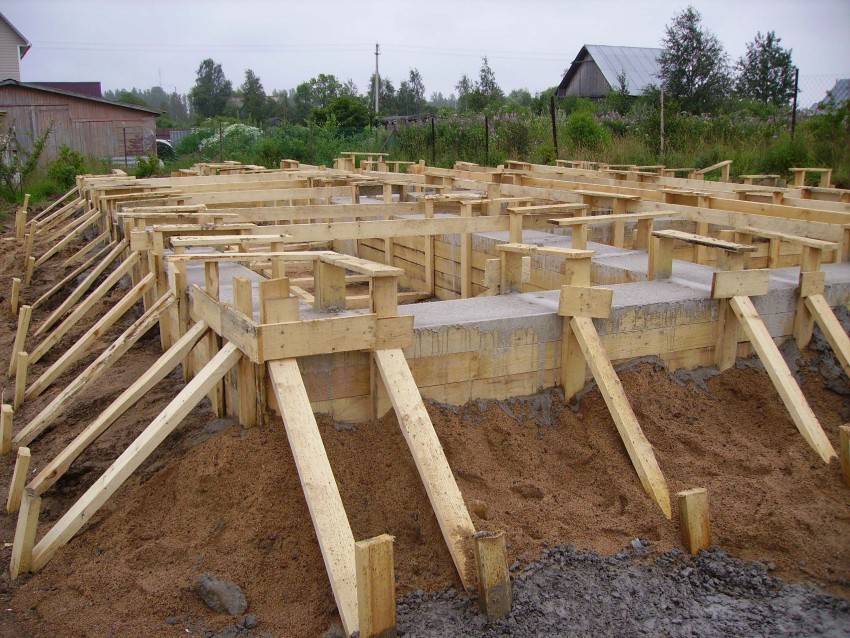

С наружной стороны формы устанавливаются колья, к которым крепятся клины в виде треугольников, удерживающие конструкцию в вертикальном положении.
Для выдерживания геометрических размеров фундамента, применяются стяжки (шпильки), которые после устройства основания извлекаются, а также распорки, установленные между щитами. Распорки остаются внутри залитого бетоном фундамента.
Применяется такой вид системы при устройстве ленточных, свайных (ростверковых) оснований.
Съёмная
Съёмная опалубка
Съёмная
Съёмная или, как её ещё называют, разборная форма монтируется из листов влагостойкой фанеры, толщиной не менее 22 мм. Такие конструкции предназначены для многоразового использования. Как правило, применяются при устройстве перекрытий зданий. Листы фанеры имеют стандартный размер 1,25 * 2,5 м.
Комплекты продаются вместе с опорными, регулируемыми стойками, которые подпирают листы снизу или выступают в качестве распорок при устройстве ленточного фундамента. Также в комплекте идут замки и детали углов.
Такие листы подойдут при устройстве оснований высокого цокольного этажа.
Несъёмная
Несъёмная опалубка
Несъёмная
Также, в основном, покупной тип системы. Элементы конструкции изготавливаются из легкого пенополистирола. Блоки легко монтируются на месте строительства. В комплекты также входят углы. Такой тип опалубки позволяет сконструировать форму основания сложных размеров, вплоть до закругленных.
Преимуществом такого вида системы является простота монтажа со строгим соблюдением геометрических размеров. К тому же конструктив остается в земле и выполняет дополнительно роль утеплителя. Бетон с обеих сторон оказывается окруженным пенополистеролом, который также выступает в роли гидроизоляции основания строения.
Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы
Материалы для строительства
Материалы для создания опалубочной системы выбирают в зависимости от вида, ширины и протяженности фундамента. Для сборки формы используют: доски, фанеру, ОСБ, ДСП, ДВП, металлические щиты и полимерные плиты.
Чаще всего для обустройства опалубочной системы выбирают древесину. Деревянные щиты изготавливают из сосны или лиственницы.
Опалубка из древесины – бюджетный вариант. Щиты монтируются легко и быстро, наличие специальных инструментов не требуется. Для усиления конструкции часто используют дополнительные элементы. Доступность в финансовом плане – главный плюс материала.

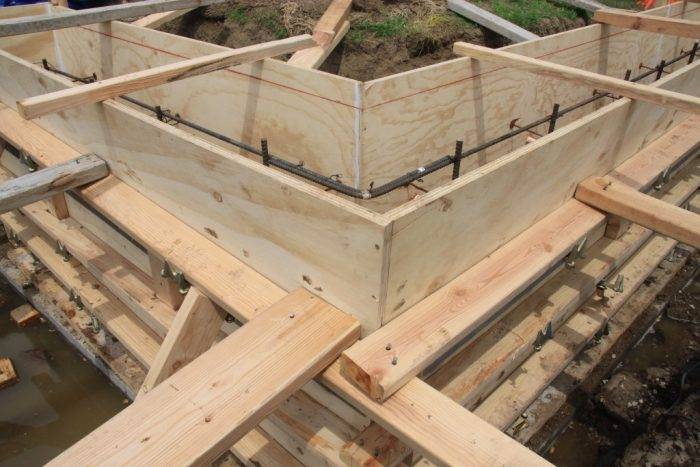

Листы фанеры фиксируются на распорках, изготовленных из деревянных досок. Опалубка этого вида отличается невысокой стоимостью и простотой исполнения
Опалубка из фанеры, ДСП, ОСБ. Материалы для сооружения такой системы стоят недорого, а использование дополнительных элементов повышает прочность конструкции. Прежде чем приступить к возведению опалубки, мастера делают предварительные расчеты количества затрачиваемого материала.
Опалубку из металла сооружают при обустройстве ленточного или монолитного фундамента. Главная особенность металлической системы – высокий уровень надежности. Арматуру приваривают к металлическим щитам, тем самым усиливая прочность бетонного основания.
Монтаж опалубки из железобетона требует прикладывания существенных усилий. Проведение работ с использованием ж/б плит стоит дороже, чем возведение опалубки других видов
Железобетон редко используется в частном строительстве. Достоинством железобетонных плит является то, что с их помощью можно существенно сократить толщину фундамента. Еще один плюс – использовать дополнительные распорки при обустройстве данного вида опалубки не нужно.
Пенополистирол пользуется заслуженной популярностью у строителей благодаря своим техническим характеристикам. Материал придает форму бетонному основанию, служит в качестве утеплителя, защищает сооружение от неблагоприятных погодных условий.
Монтаж опалубки из пенополистирола не вызывает сложностей, но стоит дороже, чем установка других видов конструкций.
При выборе материала для опалубки мастера и новички строительной отрасли в основном выбирают древесину. Выбор материала во многом зависит от типа фундамента.
Заключение
Монолитная постройка считается долговечной, прочной, позволяющей проектировать различные конструкции и планировку, легкой, стойкой к трещинам, имеет высокое качество стен. Основной документ, который используют в качестве нормативной базы – ГОСТ 11024-84.
Монолит обладает множеством достоинств. Благодаря равномерной поверхности его удобно отделывать, из минусов стоит отметить только трудоемкость процесса. В регионах с суровой зимой желательно для стен делать теплоизоляцию.
Работы по возведению монолита нужно проводить, в соответствии с общепринятыми технологическими нормами. Главным правилом процесса считается соблюдение температурного режима (допустимая температура для начала работ + 5 °С).
