Опалубка для возведения стен: Пошаговая инструкция

Различные варианты


Опалубка позволяет создать бетонную конструкцию необходимой толщины Задача, которую выполняет стеновая опалубка, заключается в жестком ограничении пространства вертикальных конструкций, создаваемых путем заливки жидких бетонных растворов и сохранении заданной формы на последующих этапах затвердевания.

Конструктивные отличия


Съемные формы используются многократно Каждая сборная форма, устанавливаемая для стен своими руками, будет включать в свой состав такие конструктивные элементы:

  • щит (ограничивающая плоскость);
  • опорная рама/стойки, упоры;

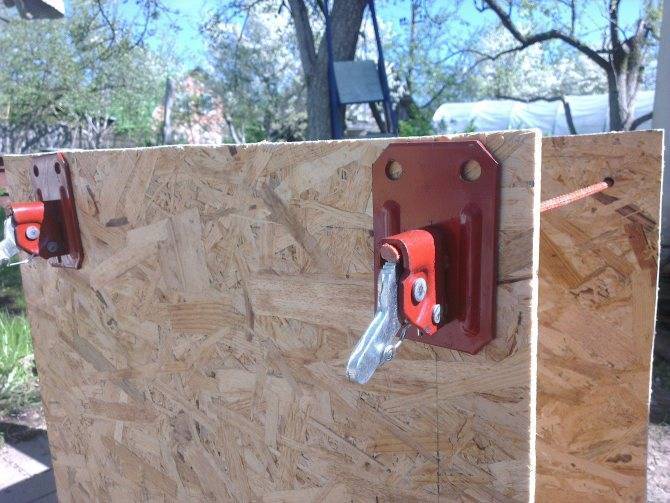

  • элементы жесткости (ребра, скобы, стяжки);
  • соединительный крепеж.

По способу дальнейшего использования различают опалубку 2 видов:

несъемная (выполняет и другие функции – утепление, гидроизоляция, защита бетонного монолита);
съемная (оснастка многоразового применения включает процедуру разборки с сохранением целостности деталей и сформированной поверхности, одноразовая – только осторожное поведение с бетоном).


Щитовая опалубка В зависимости от сложности бетонных работ растет сложность и количество разновидностей необходимых составляющих опалубки.

Применяются такие виды классификации:

  • по габаритам — крупнощитовая/мелкощитовая;
  • по направлению установки – вертикальное, горизонтальное;
  • по особенностям функционирования – скользящая, блочно-переставная, объемно-переставная, специальная с обогревом (для районов Крайнего Севера).

Наглядно представить основные типы конструкций, применяемых при возведении наливных несущих каркасов домов различной сложности, поможет следующая схема:

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

  • щиты для придания формы;
  • крепеж для фиксации щитовых ограждений;
  • дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции

Разновидности опалубки

Основным элементом конструкции являются щиты. Для их крепления используются откосы, стойки и подкосы. Палуба — главная часть конструкции. Она соприкасается с бетонной поверхностью. Тип возводимой постройки и расчетная нагрузка — основные факторы, влияющие на прочность опалубки.

Опалубка подразделяется на:

Съемная конструкция удаляется после заливки и упрочнения бетонного раствора. Данную опалубку можно использовать несколько раз. Ее внутренняя поверхность, которая соприкасается с бетоном, должна отличаться максимальной гладкостью. Область применения — строительство нескольких монолитных конструкций, имеющих различную конфигурацию.

Для производства металлической опалубки для фундамента применяются такие материалы, как сталь или алюминий. Конструкция из стали является более устойчивой к механическим нагрузкам. Но она подвержена коррозии. Каркас из алюминия отличается небольшим весом и прослужит значительно дольше. Но его устройство дороже.

Предварительный расчет

Самостоятельно провести расчет необходимого количества досок не составит труда. Удобнее иметь при себе подготовленный чертеж с точными размерами. Вычисления ведутся для каждой стороны опалубки по-отдельности, а затем складываются между собой.

На этом этапе строителю нужно принять во внимание, что щиты должны быть несколько выше, чем глубина фундамента, поэтому полученное значение округляется в большую сторону. Результаты двух вычислений перемножаются и ответ отражает нужное количество строительного материала на одну сторону фундамента

Эксперты рекомендуют иметь запас досок, равный приблизительно 10% расчетных данных

Результаты двух вычислений перемножаются и ответ отражает нужное количество строительного материала на одну сторону фундамента. Эксперты рекомендуют иметь запас досок, равный приблизительно 10% расчетных данных.

Для упрощения расчетов можно воспользоваться онлайн-калькуляторами на строительных сервисах.

Расчет опалубки

При возведении любой строительной конструкции:

  • в обязательном порядке должен быть выполнен расчет на ее несущую способность,
  • определено необходимое количество материалов,
  • выбрана лучшая технологическая схема устройства.

Только при грамотно составленном проекте можно рассчитать монтаж с наименьшими затратами, при этом конструкция будет надежной и обеспечит дальнейшую безопасность.

Расчет опалубки стен осуществляется на основании данных о конструкции.

От площади возводимых конструкций будет зависеть потребность в материале для изготовления щитов, крепежных элементов.

Толщина возводимых стен, а, следовательно, объем бетона, будет влиять на количество опорных стоек, необходимых для того, чтобы предотвратить деформацию опалубки и самой стены.

Виды опалубки

Самостоятельно можно изготовить опалубку из различных материалов, чаще всего для этого применяют:

  • Металл применяется реже в связи со своей значительной стоимостью, в основном, используются трубы для стоек, на которые крепятся щиты опалубки, а также элементы для дополнительного усиления всей конструкции.
  • Цементно-стружечные и фибролитовые плиты также применяются не очень часто, но такая практика существует.
  • Пенополистирол применяется для изготовления несъемной опалубки, которая будет играть роль утеплителя.

Несъемная опалубка из пенополистирола

Всю опалубку можно разделить на съемную и несъемную, однако, это деление весьма условно. Практически все виды конструкций подвергаются демонтажу, для этого необходимо обработать поверхность щитов специальной смазкой или оббить, например, полиэтиленом.

Общие правила монтажа опалубки

Сборка опалубки на объекте может осуществляться несколькими способами:

  • Монтаж ранее подготовленных щитов — наиболее удобный вариант того, как сделать опалубку для стен, который еще и сокращает время строительства, ведь щиты готовятся еще во время выполнения земляных работ.
  • Монтаж элементов непосредственно на месте применяется несколько реже. В основном, это касается заводских блоков из пенополистирола, которые сейчас пользуются постоянным спросом.

При монтаже опалубки любым способом следует соблюдать общие основные правила.

Опалубка должна выставляться по уровню и в вертикальной, и в горизонтальной плоскости, по горизонтали особенно тщательно следует выставлять верхний ее ряд. Правильность проверяется отвесом и обыкновенным строительным уровнем.

Все элементы должны быть надежно скреплены между собой, для этого применяют специальные металлические стяжки, проволоку и другие материалы.

При сборке щитов из листовых материалов и дерева крепление элементов к поперечным стойкам должно осуществляться со щитовой стороны, это позволит сделать конструкцию более крепкой и упростит монтаж.

Для предотвращения деформации и разрушения установка опалубки стен должна осуществляться с применением опорных откосных стоек. Для упрощения демонтажа и сохранения поверхности стены опалубка должна обрабатываться специальной смазкой.

Опорные откосные стойки

Описание технологии заливки опорной конструкции своими руками пошагово

Технология создания подпорной стены начинается с рытья траншеи. Для этого можно заказать экскаватор или сделать все вручную с помощью лопат. Выравнивание траншеи происходит лопатами.

Армирование стен

Чтобы укрепить подпорную стену, когда она имеет большую толщину и высоту, используется армирование. Для этого применяют металлические прутья и стержни.

После слоя щебня или керамзита на дно траншеи укладывают армированную сетку или прутья – это придает фундаменту прочности.

Стержни располагают вертикально по всему контуру канавы.  Толстые прутья устанавливают вертикально, потом к ним приваривают тонкую проволоку по горизонтали.

Получаются решетки, которые связываются перемычками толщиной, меньше толщины самой толстой арматуры в конструкции.

Создание опалубки

На следующем этапе создают опалубку. Для этого используют деревянные доски толщиной не менее 3 см. Чтобы соединить доски применяют деревянные бруски сечением 5х10 см.

Для фиксации опалубки используют металлические штыри: их забивают в землю с шагом не более 50 см. Опалубку начинают обустраивать с задней стенки, потом делают остальную часть конструкции.

Создание дренажа и другие действия

Дренаж делают из впитывающих влагу материалов. Для этого в подпорной стенке необходимо сделать отверстие диаметром 10 см и заложить туда полимерную трубку, которая будет отводить влагу.

Далее замешивают раствор в пропорциях:

  • цемент 1 часть;
  • песок 3 части;
  • мелкий щебень 1 часть;
  • вода 1 часть.

Из чего можно сделать опалубку своими руками?

От материала, из которого произведена опалубка, зависит ее долговечность.

Деревянную опалубку можно сделать из древесины преимущественно хвойных пород с влажностью не более 25 %, используя доски, водостойкую фанеру, древесно-стружечные и древесноволокнистые плиты. Деревянная опалубка может применяться для бетонирования 5-15 раз. Ее рекомендуют использовать как мелкощитовую инвентарную и неинвентарную.

Металлическую опалубку делают из стальных листов толщиной 1,5-2 мм и прокатных профилей (уголков, швеллеров), а также из алюминия. При аккуратной эксплуатации она может применяться более 200 раз. Из металла выполняют мелкощитовую и крупнощитовую инвентарную опалубку для вертикального и горизонтального бетонирования.

Деревометаллическая опалубка – состоит из стальных листов с деревянными элементами для сборки. Она долговечнее деревянной, но ее оборачиваемость ниже, чем у металлической.

Кроме этого, опалубка может быть армоцементной, стеклопластиковой, из синтетических или прорезиненных тканей, картонной. Нередко материалы комбинируют – например, щиты делают из фанеры, покрытой пластиком, с металлическим крепежом и др.

Принципы соответствия

  • Любая опалубка должна удовлетворять следующим требованиям:
  • точность размеров (в соответствии с рабочими чертежами);
  • устойчивость, жесткость, прочность (отсутствие деформаций);
  • отсутствие щелей и отверстий (чтобы не пропускать раствор);
  • ровность и гладкость внутренней стороны (это облегчит дальнейшие отделочные работы);
  • возможность установки без применения крана (это существенно снизит стоимость работ);
  • простота монтажа и демонтажа (это снизит трудоемкость строительства);
  • безопасность монтажных работ.

Для индивидуального дома этим требованиям наиболее удовлетворяет унифицированная инвентарная разборно-переставная мелкощитовая опалубка. Она обладает высокой жесткостью и имеет приспособления, облегчающие монтаж (схватки, замковые соединения и др.) Щиты можно использовать для бетонирования вертикальных и горизонтальных элементов (дополнив комплект соответствующим крепежом). Унификация элементов позволяет использовать такую опалубку для бетонирования разнообразных конструкций с постоянными и переменными размерами.

Она может быть деревянной, деревометаллической или стальной

Важно, однако, чтобы ее несущая способность достигала 40-60 кН/м2. Площадь щитов может составлять до 3 м2, размеры их сторон – от 0.3

до 1.5 м, масса – не более 70 кг.

Небольшая величина щитов и легкость материала, из которого они изготовлены (фанера, стеклопластик, металл), позволят переносить, устанавливать и разбирать опалубку вручную.

Устройство вертикали опалубки

Комплект готовой вертикальной щитовой опалубки обычно включает: в щиты (угловые, линейные), соприкасающиеся одной плоскостью (палубой) с бетонной смесью. Их устанавливают с обеих сторон бетонируемой конструкции и соединяют стяжками; стяжки, воспринимающие нагрузки от бетонной смеси.

При установке на грунт они передают их на наклонные опоры-подкосы; подкосы (могут быть телескопическими), передающие нагрузки на грунт. Они удерживают щиты в вертикальном положении; замки (элементы крепления) для стягивания, закрепления и выравнивания смежных щитов.

При самостоятельном изготовлении опалубки на строительной площадке чаще всего используют дерево. Щиты обычно выполняют из досок толщиной 20-50 мм (в зависимости от расчетной нагрузки) и шириной не более 150 мм (широкие доски больше коробятся), гладко оструганных со стороны прилегания к бетону.

Между собой доски соединяют через каждые 50-100 см сшивными планками из брусков. Гвозди забивают со стороны щита, обращенной к бетону, и загибают. Иногда сшивные планки дополнительно крепят к щиту стальными полосами. Противоположные стороны опалубки соединяют стяжками (проволочными скрутками), подпирают кольями, закрепленными в фунте.

Внутренние поверхности покрывают смазкой, чтобы избежать прилипания бетона.

Материалы и инструменты

Для того чтобы выполнить процесс своими руками, понадобятся следующие расходные материалы и инструменты:

  1. Приспособления для армировочного каркаса (сетка, прутья, вязальная проволока).
  2. Песок, цемент (определенной марки), щебень.
  3. Бетономешалка.
  4. Лопата, ведро, тележка.
  5. Перфоратор.
  6. Строительный уровень и сантиметр.
  7. Кусачки, молоток, кувалда.
  8. Строительный фен.
  9. Деревянные или металлические материалы для проведения опалубки (доски, панели, поддерживающие и фиксирующие приспособления).
  10. Нож для резки утепляющего материала.

Дополнительные приспособления в виде емкостей, щебень, глина, известь, опилки, в зависимости от вида монолита, также используют в процессе работы.

Что такое несъемная опалубка

Прежде всего, нужно разобраться, что такое несъемная опалубка. Это формовая конструкция, используемая при постройке несущих элементов из железобетона. Состоит она из готовых блочных комплексов или отдельных плит, между которыми монтируется арматура, а потом заливается раствор цемента.

После его застывания формы не разбирают, они остаются частью дома на весь срок эксплуатации. Технологии несъемной опалубки позволяют уменьшить сроки возведения зданий, так как исключается процесс разборки форм, они остаются частью здания.

Постройки из несъемной опалубки не нужно дополнительно защищать от потери тепла, так как роль теплоизолятора выполняет сама опалубочная конструкция.

Преимущества и недостатки

Плюсы Минусы
Высокая скорость возведения зданийТрудоемкость процесса
Прочность конструкцииНизкая энергоеффективность здания
Высокая этажность (не относится к технологии несъемной опалубки)Необходимость финишной отделки
Низкая стоимость

Принципы возведения монолитных стен, перегородок и ограждений

  • монтаж щитовой опалубки;
  • сборка и установка арматурного каркаса;
  • заливка бетонной смеси с виброуплотнением;
  • снятие опалубки с готовой конструкции.

При наличии несущего каркаса с вертикальными колоннами для изготовления его элементов применяют бетон марок М300 и М400. Наружные стены в этом случае весовых нагрузок не несут и заливаются более дешевым материалом марок М200 и М250, с возможным добавлением легких наполнителей для улучшения теплоизоляционных свойств. Если бетонная стена используется в конструкции здания, как несущий элемент, то марка бетонной смеси должна быть не менее М350.

Определение толщины стен

Размер поперечного сечения бетонной монолитной стены зависит от ее конструкционного назначения, расчетной температуры наружного воздуха, наличия вида утеплителя. Устройство монолитных стен для внутренних перегородок определяется наличием плоской арматурной сетки и обязательного бетонного покрытия по 50 мм с каждой стороны. Соответственно минимальная толщина таких элементов равна 100 мм.

Наружные ограждающие стены в зависимости от расчетной температуры наружного воздуха имеют минимальную толщину:

  • при -20°C – 250 мм;
  • -30°C – 350 мм;
  • -40°C – 450 мм.

Это обеспечит величину нормативного коэффициента теплопроводности материала и сохранение тепла в доме, что является важным аспектом в его энергоэффективности.

Сравнение теплопроводности бетона и других материалов.

Толщина бетонных стен, выполняющих роль несущей конструкции не должна быть менее 450 мм для одноэтажных домов с добавлением 100 мм при возведении каждого верхнего этажа. Например, для 3-х этажного дома минимальная толщина стен первого этажа составит 650 мм, для второго – 550 мм, а третьего 450 мм.

Как сэкономить?

Укладка фундамента своими руками, в большинстве случаев, объясняется желанием мастера сэкономить на привлечении строительной бригады. Поэтому целесообразно рассмотреть дополнительные способы экономии.

Заливка слоями

Использование съемной опалубки позволяет строителям сократить издержки на покупку материалов. Метод предполагает поэтапную заливку бетонной смеси.

После застывания раствора конструкция демонтируется и заново собирается на другом участке ленты. В теплое время года между циклами заливки проходит приблизительно 3-4 дня.

Вертикальное деление

Разбить процесс бетонирования на этапы можно как по длине фундамента, так и по его высоте. Когда нижний слой раствора полностью затвердеет, с его поверхности нужно удалить цементное молочко и можно приступать к очередному циклу возведения опалубки.

Чтобы строительный материал прослужил дольше, поверхность заслонок можно укрыть полиэтиленовой пленкой или обработать водным раствором гашеной извести.

Выводы и полезное видео по теме

Изготовление деревянной опалубки своими руками для ленточного фундамента с армированием стеклопластиковой арматурой диаметром 8 мм. Как выполнить выравнивание опалубки с помощью водяного уровня. Укрепление опалубки раскосами для придания дополнительной жесткости конструкции:

Монтаж многоразовой опалубки с использованием различных материалов. Мастер класс выполнен профессиональными строителями:

Расчет материалов для опалубки своими руками. В видео представлены подробные расчеты для возведения разных опалубочных систем и рекомендации специалиста:

Период эксплуатации здания напрямую зависит от прочности бетонного основания. Соблюдая последовательность действий при сооружении опалубки, удастся избежать ряда ошибок, которые могут стать причиной преждевременного разрушения фундамента. Правильно смонтированная опалубка придаст фундаменту нужную форму, не даст ему просесть или деформироваться в дальнейшем.

Возможно у вас есть опыт самостоятельного сооружения опалубки для фундамента, пожалуйста, поделитесь им с нашими читателями. Расскажите, были ли трудности во время строительства и как удалось с ними справиться. Оставляйте свои комментарии в форме для связи.
