Какой баллон взять для печки?
Понятно, что для корпуса пойдет газовый баллон. Но они есть разных размеров. Самые маленькие на 5 литров использовать для изготовления печей не стоит: слишком малы объемы и ничего она нагреть не сможет. Есть еще баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла с них не получить. В принципе, это может быть походный вариант, но вес получится солидный.
Самодельная печка из газового баллона, поставленного горизонтально
Лучший вариант для стационарной буржуйки в гараж или на дачу — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы гореть могло любое топливо. В то же время он не очень тяжелый, работать с ним можно одному. Буржуйка из пропанового 50 л баллона — самый оптимальный вариант.
Промышленные 40-литровые резервуары для газа имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, а стенки толще. Печку из баллона от фреона, при той же мощности, которую с нее можно будет получить, сделать будет сложнее: масса велика, да и длинный он. Укоротив высоту примерно до 700 мм можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и «держать» тепло будет чуть лучше.
Как безопасно разобрать газовый баллон: техника безопасности смотрите в этом видео.
Расчёт параметров: чертежи и рекомендации
Начать следует с подбора исходного материала. 50-литровый газовый баллон – идеальный вариант.
Его габариты: 300 мм в диаметре, 850 мм в высоту при 4 мм металлической стенке.
Основные параметры и особенности изготовления печки:
- дымоход обычно изготавливают из трубы сечением 100–125 мм со стенкой 3-4 мм;
- располагают его вертикально, возможно с небольшим отклонением, в 25-350;
- топка и зольник оснащают дверцами, которые должны запираться для улучшения теплоотдачи при сжигании топлива и в противопожарных целях, кроме того, дверцы используются для регулировки подачи воздуха;
немаловажно то, что топка должна иметь достаточную глубину для дров удобного размера;
колосниковые решетки нужны для укладки топлива и отделения золы и углей в процессе топки;
сваривать их лучше из максимально прочного и жароустойчивого материала, например из арматурных прутков толщиной 12-15 мм;
длина их должна соответствовать внутреннему диаметру корпуса баллона, данная решетка обычно имеет ячею либо зазор с шагом 10–15 мм;
чтобы ваша «буржуйка» на дровах грела и топилась как следует, строится она по принципу обычной дровяной печи.
Что нужно подготовить?
Из инструментов необходимо собрать:
- сварочный аппарат (200А);
- шлифмашинку – «болгарку», лучше с дисками диаметром не менее 180 мм;
- электроды;
- круги для шлифовки и отрезания металла;
- молоток, очищающий шлак от сварки;
- щетку с металлической щетиной;
- метр складной, рулетку, мел или маркер для разметки;
- дрель и сверла нужных диаметров;
- зубило, молоток обычный и плоскогубцы.
Из материалов, кроме одного или двух газовых баллонов, необходимо приобрести:
- лист металла, толщиной не менее трех миллиметров — он пригодится для устройства варочной плиты и зольника;
- готовые чугунные дверцы, или же их тоже можно изготовить самостоятельно из металлического листа или вырезанного из баллона куска металла;
- дымоотводную трубу;
- уголок или толстую арматуру – они потребуются для изготовления ножек и колосника. Последний можно приобрести в готовом виде (из чугуна) или устроить его с помощью отверстий, просверленных в дне баллона.
Здесь же нужно отметить, что для изготовления такой печки подойдет как стандартный газовый баллон, так и баллон небольшого размера.
Как говорилось выше, печка из баллона может быть вертикальной и горизонтальной. Выбрать нужную можно исходя из количества места, отведенного для установки буржуйки и удобства ее эксплуатации.
Подготовка баллона

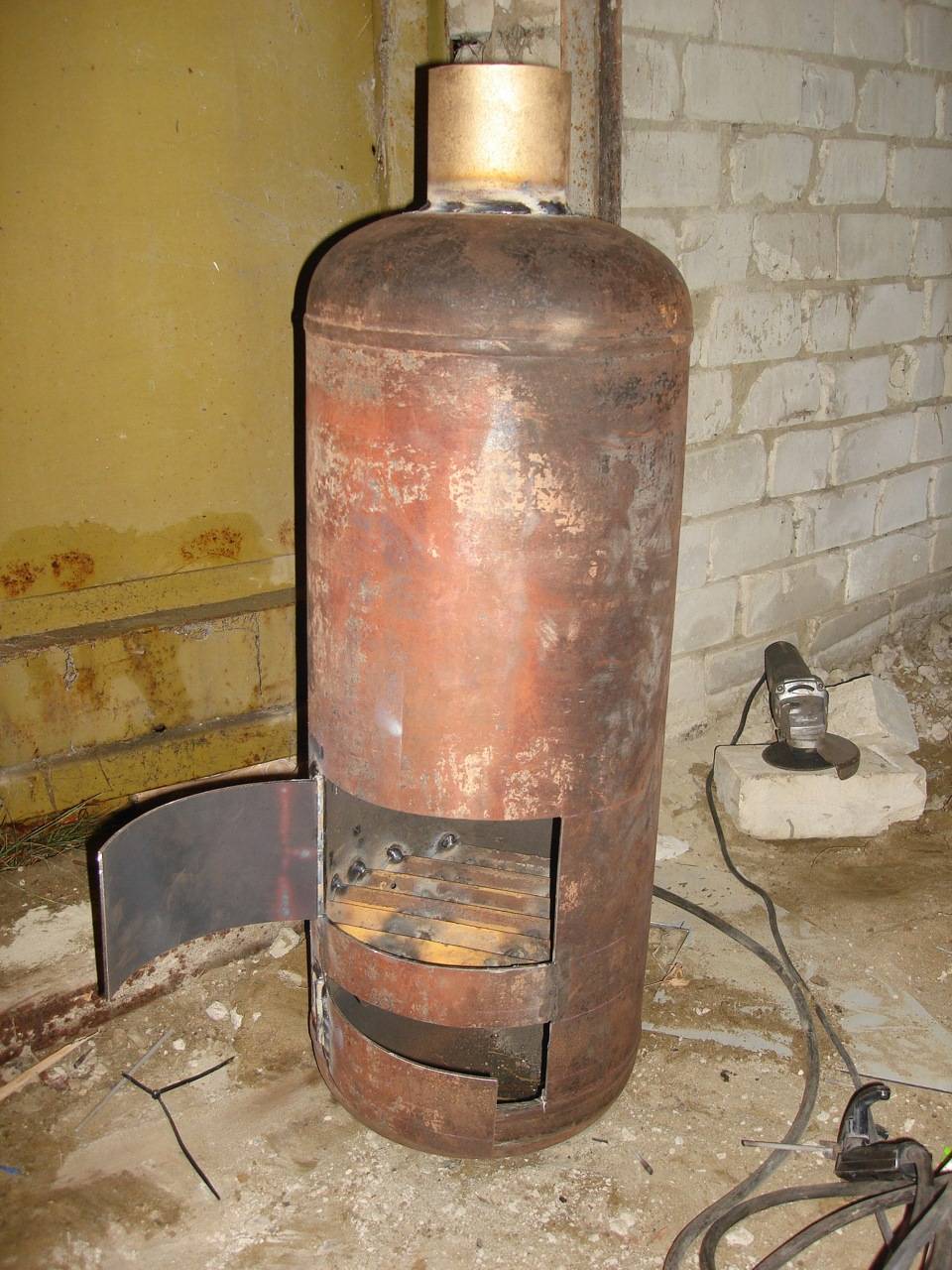

Правильная подготовка баллона — это очень важное мероприятие перед началом работы, особенно если буржуйка делается из емкости, в которой не так давно находился газ. Остатки газа могут оставаться внутри, и при резке, которая сопровождается искрами, баллон может взорваться
- Поэтому сначала необходимо открутить вентиль, расположенный сверху баллона, и освободить проход для выхода остатков газа — эта процедура потребует некоторого времени. Лучше оставить емкость в открытом состоянии на ночь на открытом воздухе или в хорошо проветриваемом нежилом помещении, а еще лучше — заполнить его водой до самого верха.
- Далее баллон переворачивают и сливают образовавшийся конденсат. Он имеет очень неприятный запах, поэтому этот процесс также нельзя проводить в помещении, где проживают люди.
Промытая емкость уже не таит никакой взрывоопасности при работе с ней, и можно смело приступать к процессу резки.
Подойдет ли маленький баллон?
С маленьким баллоном тоже можно работать. Ее изготавливают по тому же плану, что и печку горизонтального типа.
Но в данном варианте вместо просверленных отверстий в дне буржуйки, устанавливают чугунный колосник. для него вырезано окно нужных размеров.

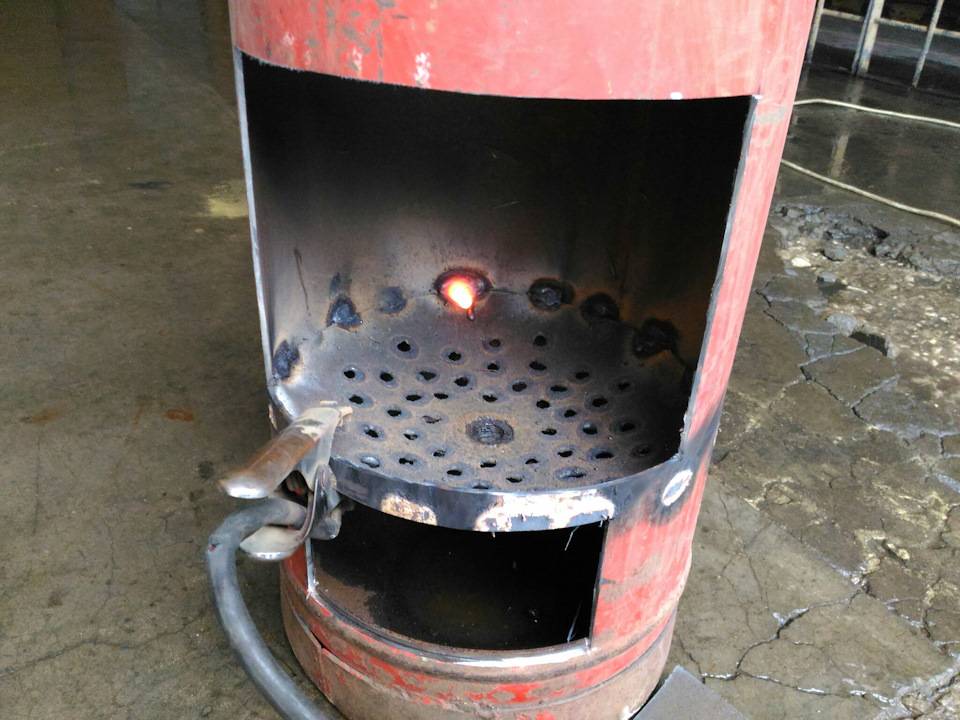

Установка чугунного колосника

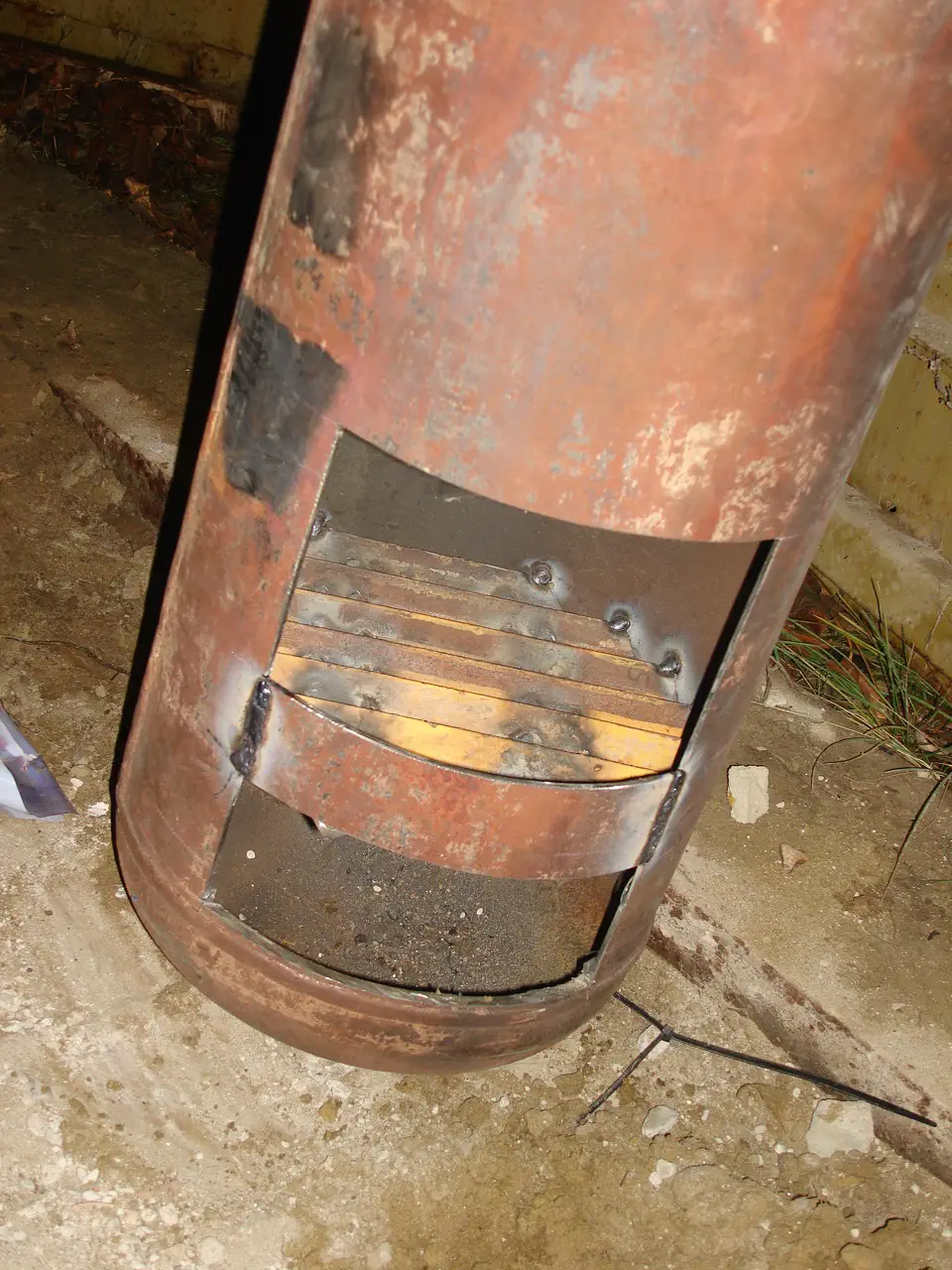

Поддувало в комплексе с колосником приваривается следующим образом.
Зольник-поддувало из куска швеллера
- Далее на коробку зольника привариваются ножки, конструкция переворачивается и сверху устанавливается, и крепится сваркой патрубок для дымохода
- После завершения работы над буржуйкой ее устанавливают на постоянное место и выводят дымоход на улицу.
Изготавливаем печку длительного горения своими руками
Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.
Также потребуется:
- стальные трубы;
- металлопрофиль;
- инструмент для резки металла (болгарка, газовый резак и т.д.);
- сварочный аппарат с электродами;
- листовая сталь.
Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

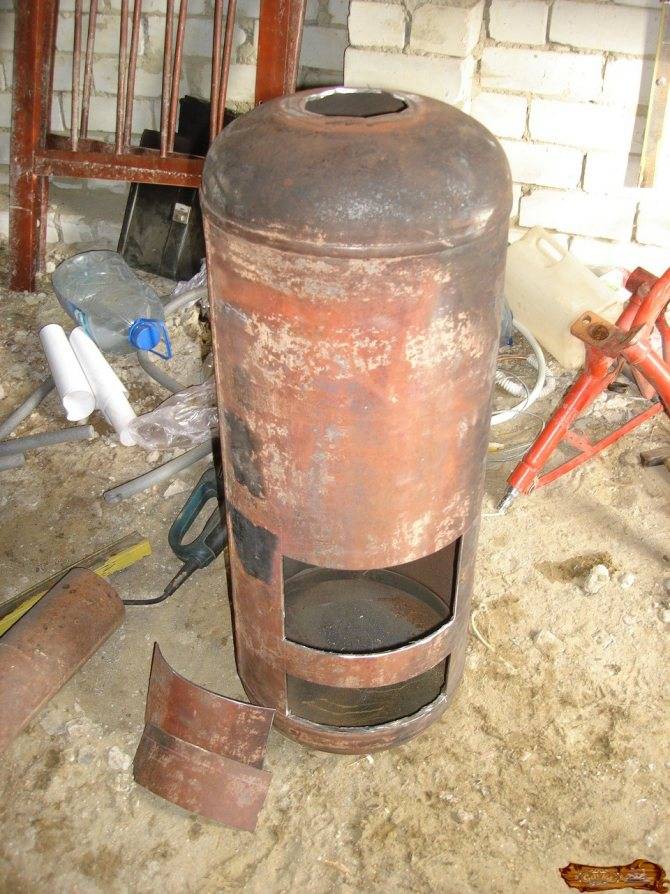

Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.
Варианты исполнения корпуса
Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень
Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла. Патрубок дымохода
На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода
Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода
Важно, чтобы съемное колено дымохода надевалось плотно, без зазора
Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению
Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см. Дымоход
Дымоход
Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).
Лопасти могут представлять собой:
- отрезки стального уголка;
- отрезки П-образного профиля;
- изогнутые волной полоски металла (привариваются ребром).
Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости – треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.
Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.
Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.
Чертёж печки из газового баллона
В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.
Заключение
«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.
«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.
Видео по теме:
Как правильно установить буржуйку и дымоход
При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна. Здесь требования такие:
Здесь требования такие:
- В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
- В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
- В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.
Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:
- обычная стальная труба с тонкими стенками;
- газоход из кровельной или нержавеющей стали;
- утепленный сэндвич-дымоход.
Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)
Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.
Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:
- В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как показано выше на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
- На вертикальном участке дымохода ставится теплообменник, подсоединенный к системе водяного отопления дома или дачи. Минус: из дымоходного канала буржуйки длительного горения придется чаще удалять сажу.
Схема подключения водяного теплообменника, стоящего на дымоходной трубе
Теплообменник самоварного типа, ставящийся на дымоход буржуйки, не стоит напрямую подсоединять к сети водяного отопления. Есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.

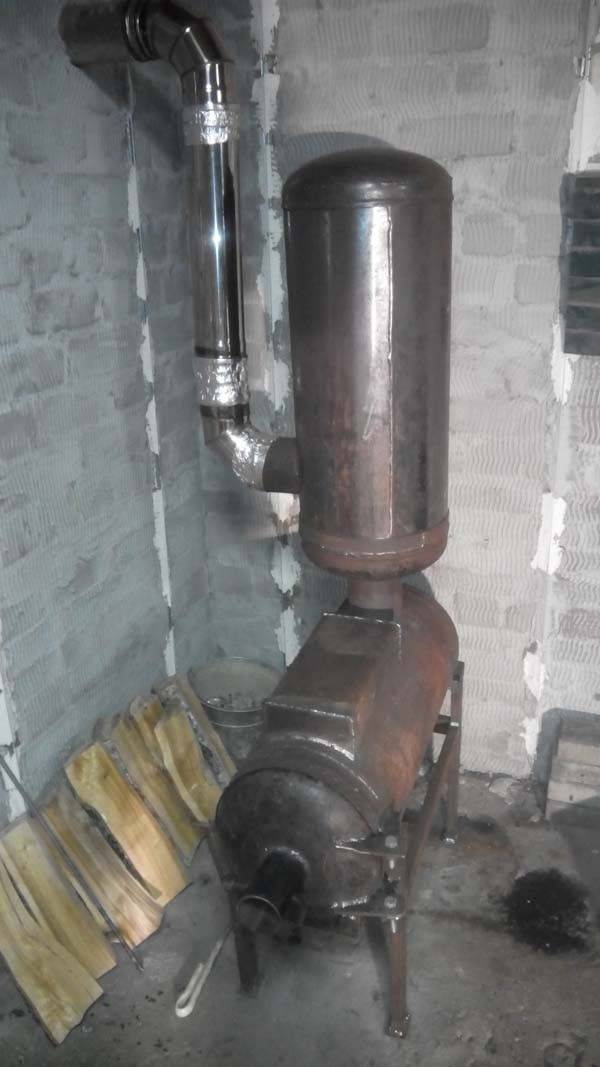

Как сделать печку из двух газовых баллонов для гаража
Начало работы ничем не отличается от изготовления печи из одного газового баллона. Проще всего расположить две емкости длинными сторонами параллельно друг другу, одна под другой. При таком соединении в верхнем баллоне в паз на длинной стороне не приваривают зольник, а соединяют его с нижним с помощью металлических полос, оставшихся при вырезании отверстия. Дрова помещают в нижнюю часть печки, а верхняя емкость работает как теплообменник, сохраняя большее количество тепла.

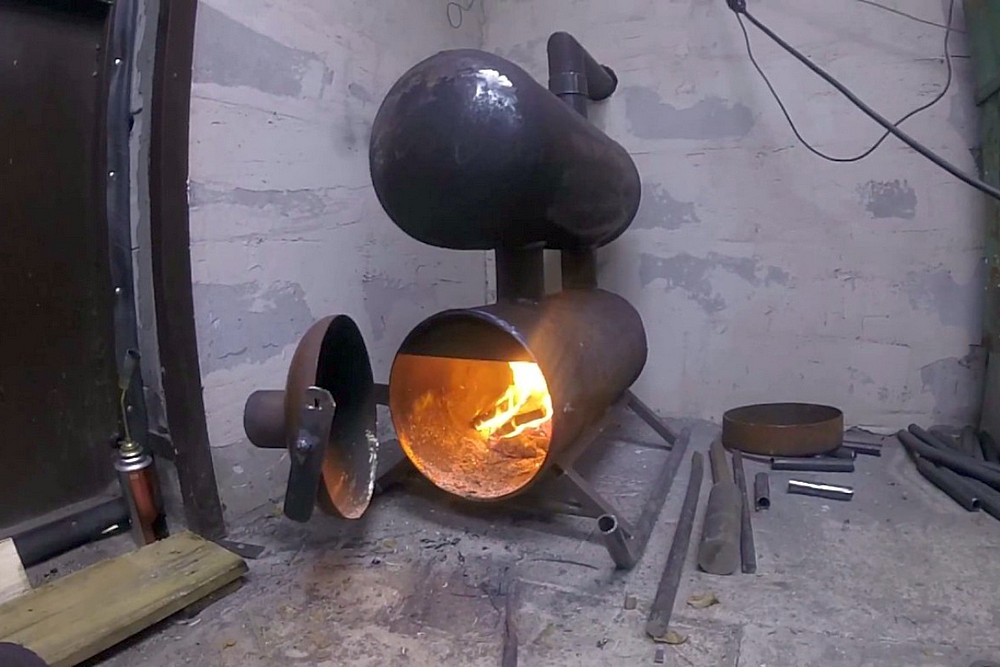

Вариант из двух емкостей прогреет гараж быстрее и сохранит тепло дольше
Теплообменные ребра увеличивают эффективность работы печи для гаража из 2-х газовых баллонов.
Существуют конструкции с перпендикулярно сваренными баллонами, в нижнем устраивают варочную поверхность, а верхний выполняет функции теплообменника. Для усиления теплоотдачи и лучшего обогрева гаража на верхнюю часть печки иногда приваривают ребра из металлических пластин.
Совет! Чтобы колосниковая решетка не прогорала при слишком интенсивном использовании, ее можно сделать из толстого металлического листа с вырезанными отверстиями или длинными пазами.
Как сделать своими руками?
Варианты изготовления:
Прямоугольная печь
Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.
Обычно, данная форма выбирается при надобности готовить на печи еду.
На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.
Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.
Из газового баллона
Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.
Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.
Инструкция:
- Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
- По линии распиливаем баллон на 2 части.
- Внизу привариваем решетку – поддувало.
- Устанавливаем решетку, свариваем обе части снова.
- Для вентиля делаем отверстие в радиусе 10 см.
- Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
- Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.
Для готовки на верхней части плиты конструкция немного иная:
- Срезается верхушка у баллона.
- Внутрь вставляются и привариваются прутья.
- Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
- Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
- Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
- Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
- Изготовьте дверцы.
- Сделайте обрамление отверстий из металлических полосок.
- Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.
При изготовлении печи из трубы заварите у нее дно, а также часть сверху:
- Внизу ко дну приварите 4 ножки.
- На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
- Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
- Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.
Работающая на отработке печь
Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.
Инструкция:
- Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
- Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
- Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
- Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
- Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
- Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
- Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
- Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
- Приварите к нижней плоскости 4 ножки.
- Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
- Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.
Варианты буржуек, которые можно сделать своими руками
Как уже говорилось ранее, основой для изготовления буржуйки своими руками может послужить все что угодно. Осталось только определиться, что есть под рукой и не так нужно будет в будущем.
Буржуйка из газового баллона
Если изготавливать буржуйку из газового баллона, то нужно иметь в виду, что у такой печи нагревание будет происходить очень быстро. Но и остывание будет таким же быстрым.
Таким образом она не очень подойдет для постоянного отопления. Лучше всего ее использовать в помещениях для редкого отопления. Это хозпостройки или гаражи:
- Это самый наверное простой вариант для буржуйки. Так в баллоне необходимо лишь сделать отверстие для дверцы и отверстие дымохода.
- Снизу приваривается емкость для золы, она же будет и источником воздуха.
- Дымоход лучше всего сделать в виде ломанной. Так он отдаст больше тепла в помещение и соответственно меньше тепла уйдет на улицу.
Для изготовления нужно сделать следующее:
подготовить баллон для работы. Не стоит сразу срезать верх, так как это может послужить взрывом или возгоранием остатков газа. Поэтому нужно для начала его стравить, а потом еще и заполнить доверху водой
Это поможет удалить все остатки газа.
Не важно как будет располагаться баллон вертикально или горизонтально, верх его нужно будет отпилить в любом случае.
Для горизонтального расположения в отпиленное отверстие вваривается круг с прямоугольным вырезом. Это будет место для закладки дров
Снизу также вырезается отверстие для подачи воздуха.
В отверстие между отсеком для горения и поддувалом нужно сделать колосниковую решетку. Она предохранит попадание топлива вниз.
Остается сделать дверцу и дымоход.
Из кирпича
Буржуйка из кирпича будет основательной. Такую уже точно не удастся перенести с места на место. Ее главным преимуществом будет высокая теплоотдача помещению. Для кладки понадобится:
- Сделать фундамент. Такая буржуйка будет весить не малое количество. Поэтому установка на деревянном полу недопустима.
- Перед первым рядом необходимо положить рубероид и посыпать песком. Для первого ряда необязательно класть раствор. Это даст возможность выровнять более точно всю кладку.
- После первого ряда закладывается дверца поддувала, которая крепится с помощью проволоки. За ней нужно сформировать отсек для золы.
- На втором ряду укладывается колосник.
- Далее крепится дверца буржуйки таким же образом, как и у поддувала.
- Примерно на 9 ряду можно уже устанавливать плиту для приготовления пищи. Также начинается выведение дымохода.
Буржуйки из кирпича более безопасны. Об них невозможно обжечься (не считая варочной поверхности), да и пожарная безопасность будет намного выше.
Из колесных дисков
Для изготовления буржуйки из колесных дисков нужно выбрать как можно больше диаметр и трубу такого же размера. Можно и ее сварить из листа железа.
Буржуйка изготавливается следующим образом:
- 2 колесных диска и труба между ними свариваются между собой;
- в трубе делает прямоугольное отверстие для дверцы. Этот же выпиленный участок вешается на петли и дверца готова;
- в нижнем диске делается отверстие для подачи воздуха в печь;
- в задней части верхнего диска делается отверстие для дымохода;
- сверху нужно приварить железный круг толщиной в 4-6 мм. Это будет служить дополнительным теплообменником, а также местом для приготовления пищи;
- снизу также нужно приварить лист металла, чтобы была возможность собирать золу и устранить возможность возгорания.
КПД такой буржуйки будет крайне малым, но доступность материалов это компенсирует. Такая может быть установлена, например, в гараж. Где не нужно частое ее использование.
Буржуйка из бочки
Печка из бочки изготавливаются по такому же принципу, как и из газового баллона. Но в этом случае топка будет намного больше. А это позволит заложить больше дров.
Также в отличие от баллона сверху можно приварить варочную поверхность для приготовления пищи. Таким образом ее можно уже использовать в дачных домиках.
Особенности и принцип работы
В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,
Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.
Преимущества и недостатки
Преимущества печи верхнего горения бубафоня следующие:
- Высокая топливная эффективность. Тепло не улетает в трубу.
- Простота изготовления и эксплуатации.
Однако конструкции свойственны и недостатки:
- Невозможно пополнить запас топлива в печке до его полного сгорания.
- Невозможно прервать процесс горения.
- При снижении тяги песка дымит.
- Не пригодна для быстрого прогрева холодных помещений.
Необходимые материалы для изготовления печи бубафоня
Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.
Особенности эксплуатации
При эксплуатации важно помнить следующее:Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов
Схема печки длительного горения бубафоня
Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива
С колосниками или без?
В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.
Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода
На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи, разогрева чая.
Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.
Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольника
Готовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров
В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.
Вариант установки колосников в буржуйке из газового баллона
В этом видео рассказано о том, как сделать печь из газового баллона своими руками — колосники выполнены из арматуры.
Особенности выполнения буржуйки горизонтальной
Расположенная горизонтально печь-буржуйка, выполняется своими руками посредством следующих действий:
- С корпуса газового баллона, примерно на уровне плечиков, необходимо срезать верх одновременно с отверстием, которое предназначено под вентиль.
- К баллону привариваются четыре опоры, то есть ножки, которые переводят заготовку именно в горизонтальное состояние.
- В самой верхней части такой емкости, рядом с закрытым торцом, вырезается круглое отверстие. Это будет основа для дымохода. Потом над самым отверстием наваривается специальный кольцевой воротник из 5-сантиметровой полосы из стали, предварительно согнутый.
- Во внутреннюю часть газового баллона, как показывают чертежи, монтируются специальные поперечно расположенные колосники. Чтобы их было удобно монтировать, в баллоне стоит прожечь специальные небольшие отверстия.
- Можно пойти по выполнению альтернативного варианта. В данной ситуации печь, выполненная своими руками, комплектуется изнутри двумя специальными полками, направленными из уголков. Именно на них потом будет уложена колосниковая решетка. С точки зрения полной замены всех прогоревших колосников, именно этот вариант смотрится намного более предпочтительно описанной выше врезки.
- После этого в передней части баллона следует приварить стальные элементы, где присутствует вырезанное отверстие. Оно предназначено для дверцы, туда вварен специальный штуцер со специальными шаровыми вентилями. Именно он используется в качестве поддувала. На установленные петли крепится дверца и обязательно закрывается на защелку. При выполнении альтернативного варианта печи, на корпус приваривается пояс в форме кольца. В качестве эффективного поддувала многие применяют отверстие под вентиль.
Установка данной печи из газового баллона может быть осуществлена только на специальный стальной лист, габариты которого составляют 100 на 150 см. Перед входом в топку остается небольшой участок, длина которой составляет 50 см примерно.
На фото подробный чертёж, как сделать буржуйку для дачи:
Разнообразие конструкций: какую выбрать
В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:
- отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
- буржуйки для обогрева складских, подсобных и других нежилых помещений;
- приборы для приготовления пищи;
- малогабаритные обогревающие и отопительно-варочные печи переносного типа.
Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.
Простая буржуйка прямого горения
Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.
Печь буржуйка является простейшим отопительным прибором
Отопительные приборы длительного горения
Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.
Печь длительного горения использует самые передовые способы сжигания твёрдого топлива
Обогревающие агрегаты на отработке
По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.
Агрегат с пламенной чашей можно использовать в жилых помещениях
Печь-ракета
Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:
- дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
- независимое от естественной тяги перетекание газов по каналам отопительного прибора.
Печь-ракета может быть как стационарной, так и переносной
В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.
Реактивные агрегаты и другие мобильные конструкции
Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.
Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы
Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.
Выбор емкости
Начать необходимо с подбора подходящего сосуда, из которого будет изготовлена печь. Использовать можно только цельнометаллический баллон, поскольку другие виды (с применением композитных материалов) недостаточно жаропрочные. Важным критерием при выборе вместилища является его объем. Из маленькой емкости на 5 л нормальную печь сделать не получится: она подойдет лишь как резервуар для жидкого топлива. Можно взять баллоны на 12 и 27 л. Мощность полученных печей будет не очень велика: 2-3 и 5-7 кВт соответственно.
Лучше всего для отопления небольшого здания использовать 50-литровый баллон диаметром 30 см и высотой 85 см. В такой емкости твердое топливо будет сгорать без остатка. Предпочтение подобному сосуду стоит отдать еще и по той причине, что газобаллонное оборудование до сих пор используется в частных домах, а значит, найти его будет нетрудно.
По объему также подойдут и промышленные газовые баллоны на 40 л. Однако применять их не рекомендуется из-за значительного веса и небольшого диаметра. К тому же в работе подобные сосуды неудобны. Что касается маленьких промбаллонов (2-10 л), то из них получатся неплохие походные печки.
