Создаем проект водоснабжения частного дома от скважины или центрального водопровода своими руками: Пошагово – Обзор

Особенности монтажа

Обращая внимание на громадный опыт предшественников, организуем систему автономного горячего и холодного водоснабжения. Для этого нам понадобится:

  • Наличие источника (скважины или колодца);
  • Центробежный насос;
  • Система очистки;
  • Гидроаккумулятор или другое оборудование по управлению производительностью насоса;
  • Водопроводные трубы, вентили, клапаны;
  • Измерительные приборы;
  • Оборудование для установки двухконтурного котла (для отопления и подогрева воды) или бойлера.

Насос располагают в отдельном помещении или в подвале. Водопровод начинается с трубы, зафиксированной в колодце на высоте до 400 мм от его дна. При подключении насоса, в схеме перед ним, устанавливается фильтр грубой очистки и обратный клапан. После него устанавливается манометр и средство для тонкой очистки воды.

Для забора воды из скважины можно установить насос над скважиной как в кессоне, так и в теплом помещении.

Трубопровод в дом

Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.

Устройство трубопровода

Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.

Яма

Одним из распространенных вариантов обустройства источника воды является колодец с железобетонными кольцами. Сначала необходимо разровнять площадку. Далее необходимо начертить окружность, радиус которой будет больше чем у кольца примерно на 10-20 сантиметров. Рытье осуществляется лопатой. Остановиться нужно тогда, когда край железобетонного кольца при установке в яму выступает на 10 см. Как правило, высота борта элемента 90 см, но бывает и 100. Как только будет достигнута необходимая глубина, кольцо опускается в яму. При этом необходимо установить на его торец не меньше трех соединительных скоб. Далее рытье необходимо продолжить. Глубина снова должна соответствовать высоте кольца. Грунт складывается в емкость и поднимается наверх. После того как будет достигнута необходимая глубина, первое кольцо опускается вниз, а к его торцу при помощи скоб фиксируется второе. В нем необходимо сделать отверстие, диаметр которого больше в 1,5 раза, чем у трубы для водоснабжения. Далее работу следует продолжить. Копка и установка колец прекращается с момента, когда в колодец начинает просачиваться вода. Надо сказать, что, как правило, это достаточно интенсивный процесс. Интенсивное поступление воды обычно отмечается на 6-8-м кольце. При этом желательно, чтобы родничков было больше 3-х. На этом моменте следует остановиться, откачать песок с водой и вынуть грунт. Затем нужно углубиться еще примерно на полметра. При этом насос должен продолжать работать, поскольку поступление воды очень интенсивное. По окончании выемки грунта яму следует оставить на сутки, чтобы выяснить уровень. При этом обязательно нужно накрыть шахту сверху, чтобы случайно кто-нибудь не провалился в нее.

Разные принципы подачи жидкости

Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

«Глухая» разводка

На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.

Циркулирующая замкнутая система

Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.

Скважина «на песок»

Скважина на песок с насосом

Скважину можно по праву назвать самым лучшим источником воды для загородного дома. Однако, даже те, кто имеет централизованную систему, все же желают иметь свою собственный источник. Ведь такая вода отличается высоким качеством.

Теперь поговорим о скважине «на песок».

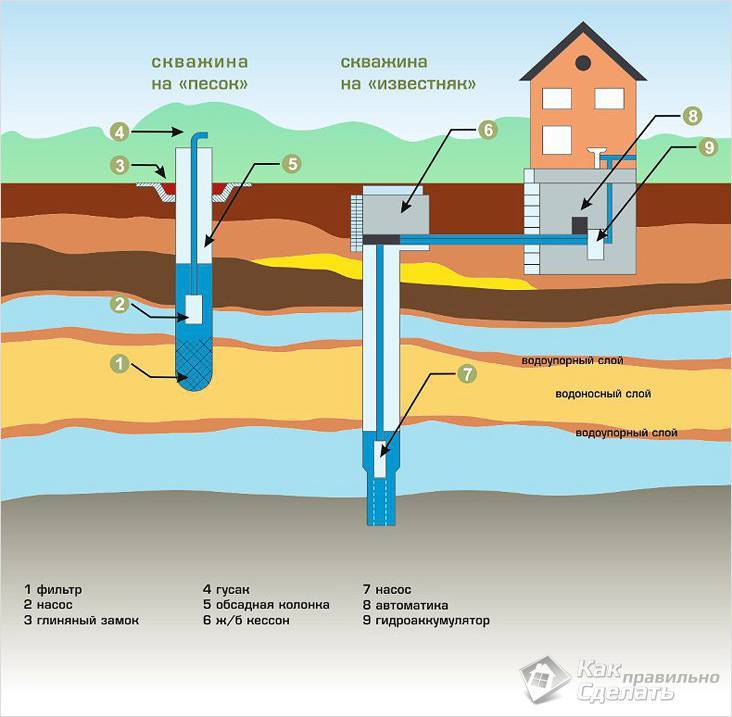

Схема скважины на песок

Это название связано с тем, что она затрагивает верхний слой песчаного горизонта. После него идет толстый слой суглинка, который фильтрует грунтовые воды. Его глубина может достигать максимума в 50 метров. В зависимости от региона, где вы проживаете, этот водоносный слой может залегать на разной глубине. Единственным недостатком такой системы является непродолжительный срок эксплуатации, максимум до 8 лет. Имея небольшие навыки, пробурить ее можно без помощи специалистов. Бурение машиной будет гораздо дороже, более того, процент попадания на хорошую воду снижается. Очевидно, бурение скважины вручную дешевле. После устанавливается глубинный насос и дополнительное оборудование, об этом этапе работы можно прочитать ниже.

Составляющие системы водоснабжения

Бывает несколько видов проектов водоснабжения. Круглогодичное и сезонное.

Последнее используется только в летний период.

Если летняя система может быть разборной, то круглогодичная – уже капитальная, без возможности разобрать ее с сохранением работоспособности.

Сюда входит сам трубопровод с необходимыми комплектующими. В зависимости от источника, разнообразные системы подачи воды. Фильтрационные и механизмы для регулировки напора. Разнообразные водонагреватели и системы автоматизации. Все они выписаны в проект водоснабжения частного дома, цена рассчитывается от специфики оборудования. Стоимость всех этих приспособлений колеблется в зависимости от необходимой мощности, объема потребления и источника водоснабжения.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

  • Компрессионные.
  • Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

Например, некоторые горе-мастера, движимые мыслью о неразумной экономии, пренебрегают требованием утеплять трубы горячего водоснабжения, которые уложены под полом или в толще стен.

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Одновременно с системой водопровода обычно проектируют и устраивают канализацию. Нужно проследить за тем, чтобы трубы и стояки отдельных систем не перекрывали друг друга. В дальнейшем это облегчит уход и проведение ремонтных работ.

Особенности централизованного подключения

Как показывает практика, такая схема водоснабжения имеет некоторые недостатки. В частности, в процессе эксплуатации может резко снижаться давление или изначально быть недостаточным и не обеспечивать нормальное функционирование систем. Кроме того, в самой воде могут содержаться различные добавки, в том числе и хлор. При проведении аварийного ремонта на магистрали в дом вода поступать не будет вплоть до окончания работ. Оплата осуществляется в соответствии с показаниями счетчика ежемесячно. Одним из достоинств централизованной системы является то, что при отключении электричества вода в дом будет продолжать поступать.

Варианты перепланировки

Изменение расположения комнат и стен дает возможности для творчества, новых идей и вселяет новую жизнь в привычное пространство. Основной принцип, которого нужно придерживаться – они должны менять дом в лучшую сторону и учитывать потребности всех его жителей.

Существует несколько вариантов перепланировки, отвечающих современным тенденциям интерьерного дизайна.

Прихожая

Основная проблема прихожих заключается в том, что они, в основном, выглядят как темная и узкая коморка.

Чтобы сделать прихожую просторной и светлой, можно объединить ее с соседней комнатой или установить вместо стены перегородку с выемками под полки. Прилегающими к прихожей должны быть либо гостиная, либо столовая.

Кухня

В наше время кухня должна быть не только местом для приготовления еды, но и красивым украшением дома. Установка готового кухонного комплекта со столешницами и встроенной бытовой техникой превратит комнату в настоящее произведение искусства.

Объединять ли кухню с гостиной? Это дело вкуса и личных пожеланий. Некоторые не хотят, чтобы запах готовящейся еды попадал в общие комнаты, а другие монтируют хорошую вытяжку и наслаждаются общением с друзьями, не разделяя это время с приготовлением закусок.

Ванная

Санузлы — это специфические помещения закрытого типа. Их должно быть достаточное количество. Современные тенденции в жилом строительстве — каждая спальня = один санузел. Однако на практике, не всегда есть такая возможность, ввиду ограничения по площади и расположения коммуникаций.

Какой счетчик воды лучше выбрать для своего дома?

В таком случае один из возможных вариантов решения – разделение одного с/у на 2 части и соединение дверьми с ближайшими спальнями.

Но это возможно если санузел просторный по площади. В обратном случае, если нужно расширить площадь с/у, и ванная и туалет разделены перегородкой, объединение небольших комнат создаст дополнительное пространство для размещения нужной бытовой техники и более длительного пребывания в комфортных условиях.

Насос водоснабжения

Чтобы обеспечить подачу воды из скважины в дом, требуется гидронасос. Сама она из земли бить фонтаном не станет. В целом, система состоит из внешнего и внутридомового трубопроводов, гидроаккумулятора, насосного оборудования и автоматики для управления последним. Это не керамоблок или кирпич, которые положил на раствор и все готово. Здесь все гораздо сложнее.

Варианты насосов

При выборе для рассматриваемой системы водоснабжения насоса необходимо учесть:

  • Высоту от земли до самой верхней водорозетки в коттедже;

  • Глубину скважины и ее удаленность от жилища;

  • Общий требуемый расход воды в кубометрах / час;

  • Ширину обсадной трубы.

Чаще всего для организации скважной водоподачи в частный малоэтажный дом насос выбирается погружной. В сравнении с поверхностным аналогом он надежней в работе, менее шумен и меньше подвержен воздействию перепадов температуры воздуха на улице

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Колодец для водоснабжения

Колодец считается одним из наиболее доступных и распространенных источников воды для частных домов. Этому способу отдают предпочтение, если вода находится на глубине 5-15 метров. Глубина залегания и производительность являются главными критериями при устройстве колодца. Находящейся в источнике воды должно быть достаточно для удовлетворения потребностей. При наличии колодца можно обеспечить жилище жидкостью в размере 500 литров в сутки.

Колодец не должен располагаться близко к наземным постройкам (не менее чем на 5 метров). А также к источникам возможного загрязнения: сточные канавы, туалеты, свалки (не менее чем на 50 метров).

Схема правильного колодца

Порядок выполнения действий при устройстве колодца:

  • Определение места устройства колодца при помощи рамок-иономеров.

  • Выбор стройматериала: кольца из железобетона, кирпич, камень, обработанные бревна.

  • Копка колодца вручную или при задействовании спецтехники.

  • Внутренние и наружные отделочные работы.

Одним из преимуществ водоснабжения частного дома при помощи колодца является то, что при отсутствии электричества воду из него можно добыть вручную при помощи веревки и ведра. К тому же цена на копку колодца намного меньше, чем на устройство скважины, тем более артезианской.

Внутренняя разводка и монтаж

Монтаж труб внутри дома – важный и ответственный этап. Монтаж труб реально сделать своими руками, но только с учетом конструктивных особенностей разводки труб внутри дома.

Сделать правильную разводку труб – значит упростить себе жизнь в дальнейшем. При правильно разводке для любой трубы уменьшается опасность разрушения, ее ремонт требуется крайне редко, а полезная отдача улучшается.

Существует два основных типа разводки систем водоснабжения в частных домах. Бывает разводка:

  • параллельная;
  • последовательная.

Параллельная разводка лучше подходит для крупных домов, где трубы расходятся по множеству удаленных друг от друга помещений. Последовательная подойдет для зданий квартирного типа, где санузлы расположены компактно.

Монтаж по параллельной схеме

Параллельная схема прокладка труб предусматривает монтаж множества веток, диаметр которых равняется минимальным значениям, а именно, не превышает отметку в 30-40 мм кроме редких случаев.

Малый диаметр трубы положительно играет на экономии средств. Дело тут в том, что параллельная разводка предусматривает необходимость сделать множество параллельных веток подачи воды. Каждая ветка обслуживает свое конкретное направление. На ветку приходится один-два узла.

Ветки изолированы друг от друга, ввод осуществляется в бойлерной, где их подключают к готовому коллекторному выходу. На каждом выходе смонтированы краны, позволяющие отрезать любую трубу от снабжения.

Подобная схема позволяет сделать максимально безопасный и автономный трубопровод. Каждая труба действует отдельно, поломка на любом участке легко локализируется.

Но в то же время параллельная схема разводки, даже с учетом того что диаметр труб для нее необходим минимальный, требует существенного наличия средств, ведь каждую ветку нужно проложить, а это стоит денег.

Монтаж по последовательной схеме

Последовательная схема предполагает несколько иной подход. В ней есть одна или две базовые трубы, диаметр которых начинается от 80 мм. Эти трубы являются своего рода кластерами, они проходят по всем помещением с санузлами.

В месте расположения санузла от главной трубы отводят ветку поменьше, чей диаметр рассчитывают в зависимости от потребности в воде того или иного прибора.

Чем больше диаметр, тем больше воды получит узел. Последовательная схема – более традиционный вариант. По такой же системе собирается канализация.

Крупный диаметр труб несколько повышает их стоимость, однако такой подход все же дешевле параллельного, так как в итоге вы экономите на длине труб.

Схемы отопления в двухэтажном частном доме своими руками

Двухэтажные частные дома – это сегодня самые часто возводимые здания. Поэтому большое количество людей сталкиваются с вопросами отопления, а точнее, выбора его схемы. Рекомендуется использовать вертикальную двухтрубную разводку или с естественной циркуляцией теплоносителя, или с принудительной.

Схема с естественной циркуляцией

Данная схема – это котел в подвальном помещении, от которого выводится стояк на чердак. Там происходит разводка труб по радиаторам, которые обычно на втором и пером этажах располагаются друг над другом. То есть, получается так, что два радиатора на двух этажах соединяются между собой и образуют один стояк, который в нижней части подключен к обратному контуру.

Поэтажное вертикальное движение теплоносителя к котлу

Понятно, что при такой схеме основная тепловая энергия будет отдана радиаторам на втором этаже. Но разница не будет значительной, поэтому ощущаться не будет сильно.

Схема с принудительной циркуляцией

В данном случае надо организовать разводку так, чтобы она на каждом этаже была горизонтальной. То есть, под отопительными батареями укладываются и подающий контур, и обратный. При этом каждый радиатор соединен и с первым, и со вторым.

Распределение теплоносителя по этажам происходит через небольшой стояк, высота которого ограничена полом второго этажа. То есть, он будет продолжением подающего контура на втором этаже. На первом от него делается отвод в сторону горизонтальной разводки.

Схема отопления на двух этажах с принудительной циркуляцией

Такая схема отопления в частном доме, сделанная своими руками, неплохо будет работать и при естественной циркуляции, но подстраховаться не мешает. Циркуляционный насос равномерно произведет подачу горячей воды по контурам. Поэтому можно сделать байпас. Это обводная труба, по которой вода будет двигаться помимо насоса. То есть, такая схема может работать и как естественная. И как принудительная.
