Как сделать систему вентиляции и кондиционирование воздуха в частном доме: проектирование, монтаж, обслуживание и схема: Обзор

Назначение вентиляции

Современные коттеджи строятся из теплозащитных материалов, обеспечивающих высокую герметичность, но предотвращающие естественной циркуляции воздуха. Решить проблему можно качественной вентиляцией, которая обеспечивает следующие показатели:

  • создание комфортных условий для проживания;
  • подается свежий воздух во все помещения;
  • выводится испарения и отработанный воздух;
  • сохраняются предметы интерьера и жилье;
  • отсутствует застой воздуха, влага не накапливается;
  • не появляется плесень или грибок;
  • воздух очищается от болезнетворных примесей.

Климатическая установка должна моделировать ряд параметров окружающей среды и автоматически поддерживать их на заданном уровне:

  • Если в вашем регионе не бывает знойного лета и охлаждение воздуха для вас или вашего дела не является вопросом принципиального свойства, а зима, при этом, весьма сурова – вас наверняка заинтересует приточно-вытяжная вентиляция с функцией подогрева и рекуперацией.
  • Если же вас занесло в центр большого города или в промышленную зону – пыль и запахи становится непреодолимым препятствием для комфортной жизни и продуктивного труда.В этом случае стоит озаботиться приобретением приточной вентиляционной установки с фильтрацией, способной, к тому же, обеспечить ещё и подогрев воздуха с контролем температуры в помещении.

Между вентиляцией коттеджа и любой квартиры есть конструктивные отличия, поэтому организация осуществляется иначе. Отличия заключаются в упрощенной системе фильтрации, в коттедже может монтироваться оборудование автономной работы, достаточно правильно разместить все элементы и соотношении с коммуникациями. Для специализированных помещений требуется особый режим проветривания.

Проектирование вентиляции «привязывается» к планировке домаИсточник pinterest.co.uk

  • периодичность использования;
  • климатические особенности местности;
  • назначение всех помещений;
  • общая площадь сооружения.

Это важные пункты, которые обязательно надо учитывать, чтобы создать качественную и высокоэффективную вентиляцию здания.

Обустройство в кирпичном доме

Большинство современных домов оснащаются комбинированными приточно-вытяжными системами, т. к. они более эффективны, чем обычные типы. Каналы вытяжки фиксируются в капитальных стенах с минимальной толщиной 38 см. В одном помещении может присутствовать от 1 до 3 таких каналов, а при выборе подходящей модели учитывается архитектурный проект постройки.

При обустройстве вытяжки в частном доме из кирпича нужно придерживаться таких рекомендаций:

  • Оптимальные параметры канала вентиляции составляют 13 х 13 см. Лучше соорудить такое пространство во время кладки стеновой конструкции.
  • Входное отверстие из комнаты в канал находится под потолочным перекрытием.
  • Чтобы вывести вытяжку на крышу, необходимо обустроить трубу, высотой не меньше 50 см над коньком. Если не соблюсти это правило, тяга может ухудшиться.
  • Оптимальная толщина стенок канала — 2,5 кирпича. Если они более тонкие, система воздуховода будет остывать, что предотвратит естественный вывод отработанного воздуха наружу, но приведет к затягиванию холодных масс с улицы.

Выполняя монтажную работу в кирпичном доме, можно дополнительно купить настенный вентилятор и закрепить его у основания воздушного канала. Модели подшипникового типа характеризуются максимальной прочностью, но при работе создают сильный шум. Втулочные устройства функционируют практически бесшумно, но их стоимость гораздо выше.

Реализовать монтаж вентиляции в частном доме или квартиры довольно сложно. Но при соблюдении простых правил такая задача становится решаемой.

Проектирование системы вентиляции поэтапно

Подытоживая все, что было сказано выше, выделим основные этапы процесса проектирования.

  1. Составление техзадания. На его основе выбирается тип системы для конкретных условий.
  2. Расчет оптимальных параметров воздухообмена по каждому помещению и зданию в целом.
  3. Расчет сечения воздуховодов – один из самых сложных для несведущего человека этапов. Здесь обязательно соблюдают предельно допустимые показатели скорости потока внутри.
  4. Создание общей схемы системы вентиляции. На этом этапе предусматривают места установки противопожарных разделительных клапанов.
  5. Подбор современного, соответствующего требованиям расчетов, оборудования.
  6. Согласование готового проекта с нормативными, техзаданием и архитектурными требованиями.

В ходе работы над проектом нужно брать во внимание влажностный, температурный режимы, силу и направление ветра, солнечное излучение в конкретной местности и многие другие параметры. Конечно, большинство нюансов знакомы только специалистам, и если вы хотите, чтобы ваша вентиляция работала эффективно, экономично и долгое время, доверьте ее проектирование профессиональным инженерам

Так вы убережете себя не только от финансовых проблем, но и сбережете свое время.

Проектирование системы вентиляции

После того, как определен тип вентиляционной системы, необходимо выполнить проектирование вентиляции в частном доме, определив все необходимые элементы системы и их взаимное месторасположение для каждого отдельного помещения и во всем здании в целом

При этом особое внимание следует уделить бытовым и техническим помещениям (кухни, ванные комнаты, котельные и пр.), где требуется наиболее интенсивная вентиляция воздуха

Для строящегося дома проект вентиляции частного дома лучше всего включить в общий проект коммуникаций будущего здания, предусмотрев в нем расположение встроенных в стены вентиляционных каналов и технологических отверстий для входа и выхода воздуха, а также места установки дополнительных элементов.

При разработке системы естественной вентиляции необходимо учитывать, что схема вентиляции в частном доме должна предусматривать расположение выходных отверстий вытяжных каналов выше одного метра над уровнем крыши дома, а расстояние от входной до выходной вытяжной решетки должно составлять 5-6 метров. Это обеспечивает создание необходимой тяги в вытяжных воздуховодных каналах и способствует эффективной работе всей системы.

Расчет системы вентиляции

Расчет системы вентиляции частного дома основывается на определении необходимого воздухообмена в каждом помещении дома, измеряемый кубометрами в час. Чтобы сделать такой расчет, требуется полный поэтажный план с указанием площади и назначения каждой комнаты в доме. Определение необходимого количества воздухообмена в отдельном помещении производится двумя основными способами:

  • С учетом коэффициента кратности воздухообмена, который умножается на объем помещения. Данный коэффициент зависит от его назначения и равен «1» в жилых комнатах (спальня, гостиная) и «3» – в бытовых (кухня, ванная комната и т.д.). Например: в спальне с площадью 20 кв.м и высотой потолка в 2,5 м количество воздухообмена должно составлять 50 кубометров в час(20х2,5х1); в кухне, размером 10 кв.м и такой же высоте потолка с учетом трехкратного коэффициента – 75 кбм/ч (10х2,5х3).
  • С учетом количества людей, присутствующих в помещении. Норматив потребления воздуха одним человеком, согласно санитарно-гигиеническим правилам, составляет: для спальни – 20 кбм/ч, для других жилых помещений (гостиная, детская) – 40 кбм/ч, для кухни и других бытовых помещений – 60 кбм/ч. Таким образом, в спальне для двух человек требуемый расход воздуха составит 40 кбм/ч (20х2), для кухни в доме, где постоянно проживают 3 человека – 180 кбм/ч (60х3).


дефлектор

Осуществляя расчет вентиляции в частном доме, необходимо учитывать, что диаметр вентиляционных каналов должен обеспечивать необходимое давление и скорость воздушного потока для создания требуемого количества воздухообмена в помещении. Например, чтобы обеспечить в комнате воздухообмен в количестве 300 кбм/ч, необходимо сечение канала 250х400 мм при естественной вентиляции или 160х200 мм – при принудительной системе. Минимально допустимый диаметр вентиляционного канала для естественной вентиляции должен быть не меньше десяти сантиметров, для систем принудительной вентиляции – от 6 см.

Вентиляция в частном доме цена которой напрямую зависит от выбранного типа системы, может быть спроектирована и установлена самостоятельно или специалистами в данной области. В любом случае проверку правильности схемы и расчетов параметров вентиляционной системы лучше доверить лицу, обладающему соответствующими знаниями и опытом.

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость

Во внимание при планировании распределения воздушных масс принимаются такие показатели:

  • суточный режим их применения;
  • годичный цикл использования;
  • поступление тепла;
  • скопления влаги и ненужных компонентов.

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Виды вентиляционных систем

Перед тем как начать монтаж системы, необходимо определиться с её видом. Выбор конкретного варианта зависит от назначения вытяжки и особенностей помещения.

Вентиляционная система бывает:

  • Приточно-вытяжной. Самый популярный вариант, рекомендованный для стандартных жилых помещений и больших производственных цехов. Оснащён несколькими степенями фильтрации, которые препятствуют проникновению уличных запахов и пыли. Установка и монтаж приточно-вытяжной вентиляции – непростая, но вполне решаемая задача.
  • Приточной. Обеспечивает только приток воздуха (его вывод осуществляется естественным путём). Представлена обычным вентилятором либо дорогостоящей установкой, выполняющей несколько задач одновременно (приток, нагревание и др.).
  • Вытяжной. Подразумевает установку мощных вентиляторов, сила которых зависит от параметров помещения. Предназначена для комнат с повышенной степенью влажности и температуры (например, для кухни).

Выбор конкретного типа вентиляции, монтаж которого планируется выполнить своими руками, зависит от нескольких факторов: качества окружающей среды, конструкции дома, финансовой состоятельности владельца. В определённых ситуациях сбалансировать микроклимат возможно лишь при использовании дополнительных установок, а значит, наилучший эффект обеспечит только комбинированная вентиляционная система.

Перечень работ по монтажу вентиляции

Обустройство вентиляционной системы состоит из нескольких этапов. С ними надо познакомиться отдельно. Знания пригодятся в любом случае: и тем хозяевам, кто готов выполнять работы самостоятельно, и тем, кто предпочитает обращаться за помощью к квалифицированным специалистам.

  1. Подготовительный этап. Он включает проведение всех необходимых замеров, проектирование, во время которого учитывают надежность будущих элементов, уровень шума, возможный (допустимый) уровень вибрации.
  2. Основные работы. После проектных работ стартуют технологические операции. Это пробивка отверстий для воздуховодов (вентиляционных коробов), штробление стен, подготовка оснований под вентиляционные приборы.

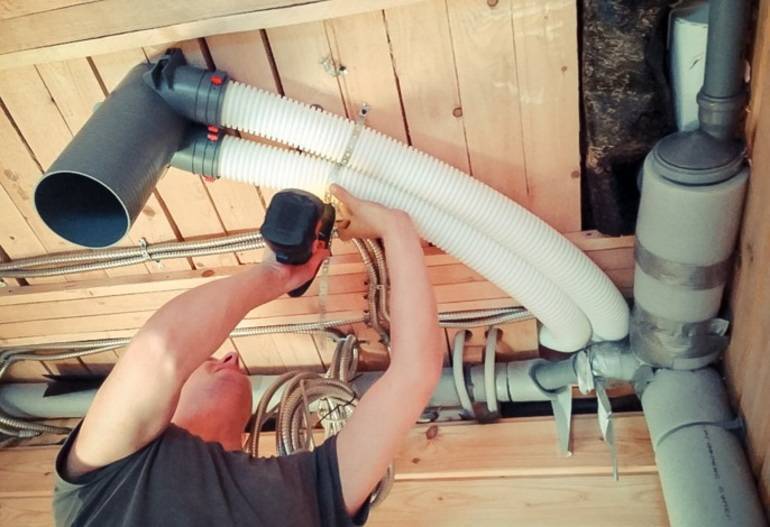

  3. Затем занимаются проводкой магистральных воздуховодов, монтажом всего необходимого электрооборудования. Последний этап работ — прокладка кабелей для электросети.
  4. Обустройство вентиляционных решеток, узлов распределения воздуха. Установка автоматики и трубопровода для отведения отработанного воздуха, конденсата и притока свежего.
  5. Запуск, а затем настройка вентиляционной системы.

Перечень работ по монтажу вентиляции включает довольно много пунктов, и каждый из них достаточно сложен для самостоятельной реализации. Поэтому лучше доверить обустройство системы представителям компании, профессионалам с большим опытом не только в сфере проектирования, но и в установке, в обслуживании.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

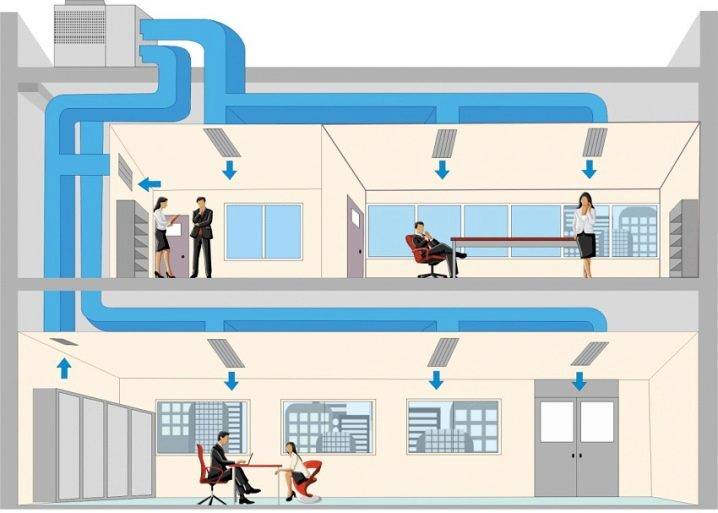

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

  • функции климат-контроля,
  • функции вентиляции и отопления с помощью внутрипольных конвекторов,
  • элементы интеграции с системой отопления и охлаждения,
  • видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Повышение эффективности естественной вентиляции

Заметно повысить эффективность естественной вентиляции можно при помощи установки приточных клапанов на окна. Стоимость их невелика, а монтаж прост и доступен для самостоятельного выполнения. Чаще всего такие устройства применяются для пластиковых окон. Дело в том, что стеклопакет соединяется с рамой достаточно герметично, и это порой оборачивается негативной стороной — в помещении скапливается влага, может появиться плесень. Для компенсации этого явления были разработаны приточные клапаны, с помощью которых появилась возможность регулировать степень вентиляции через окно. Устанавливается устройство в верхней части рамы. В силу небольших размеров монтаж клапана никак не влияет на уменьшение потока света через окно.

Врезные приточные клапаны помогают увеличить эффективность системы вентиляции для пластиковых окон

Приточный клапан — это часть естественной вентиляции, которая подаёт свежий воздух внутрь помещения. Принцип действия прибора основан на гигроскопических свойствах некоторых материалов (специальных нейлоновых лент), которые под действием влаги изменяют свои линейные размеры. Клапан осуществляет изменения подачи воздуха в автоматическом режиме (но в некоторых моделях есть и ручное управление). Происходит это за счёт сужения или расширения воздуховодной створки.

Виды приточных клапанов

Различаются металлические и пластиковые устройства. Металлические клапаны надёжны в эксплуатации, но при этом стоят дороже и имеют большую массу.

Внутри клапана расположен фильтрующий элемент, который нужно менять раз в полгода

Эти приборы принято делить на две категории:

  • механические. Режим работы механического встроенного клапана устанавливается вручную. Оптимальное положение задвижки в каждой конкретной ситуации находится методом подбора. По мере изменения температуры и атмосферного давления производят корректировку, добиваясь приемлемого результата. В комплект механического клапана входит прочный шнур, который крепится к управляющему рычагу. Благодаря этому манипулировать прибором можно из обычного положения, стоя на полу;

  • автоматические. Эти устройства калибруются на заводе-изготовителе. Начальные параметры выставляются таким образом, чтобы гигроскопичный датчик регулировал степень сужения задвижки по мере необходимости, без вмешательства человека. Изменения температуры, влажности, силы ветра в окружающей среде улавливаются чутким сенсором, который приводит уровень естественной вентиляции в нужное состояние. Для того чтобы внутри щелевого клапана не образовывался конденсат, конструкция устроена так, что воздух снаружи не встречается с внутренними потоками.

Установка приточного клапана

Как уже отмечалось выше, монтаж устройства не требует специальных навыков или инструментов. К каждому изделию прилагается подробная инструкция, следуя которой можно установить прибор самостоятельно.

Для этого нужны:

  • строительный нож;
  • отвёртка;
  • рулетка.

В комплекте для монтажа поставляются:

  • приточный клапан;
  • крепёж;
  • уплотнитель.

Установка на окно осуществляется в несколько этапов:

  1. Рама размечается под крепление клапана. Устройство, как правило, располагают посередине.
  2. Отрезается размеченный уплотнитель окна.
  3. Размеры с рамы переносятся на поверхность створки. Также срезается уплотнитель и удаляется.
  4. В образовавшийся паз створки окна вкладываются 3 небольших отрезка уплотнителя. Они размещаются в местах, предназначенных для фиксации клапана шурупами.
  5. Корпус приточного клапана освобождается от защитной плёнки, подготавливается двусторонний скотч для фиксации прибора к раме.
  6. Вентиляционное устройство фиксируется вначале на скотч, а затем — саморезами через подготовленные отверстия.
  7. В промежутки укреплённых участков закладывается уплотнитель.

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

  • проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
  • использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Особенности вентиляции в частном кирпичном доме

В современных домах отдаётся предпочтение установке приточно-вытяжной вентиляции. Вытяжные каналы организуются в капитальных стенах минимальной толщиной 38 см. В одном строении их может быть от одного до трёх. Конкретный выбор зависит от архитектурных особенностей здания.

Особенности монтажа вентиляции в частном кирпичном доме заключаются в следующем:

  • Рекомендованные параметры вентиляционного канала — 13 x 13 см. Формировать его лучше в процессе кладки стены.
  • Входное отверстие из комнаты в канал располагают под потолком.
  • Для выведения вытяжки на крышу возводится труба, высота которой должна быть не менее полуметра над коньком. Несоблюдение данного требования грозит нарушением тяги.
  • Толщина стенок канала — 2,5 кирпича. Если они будут тоньше, то воздуховод начнёт быстро охлаждаться. В результате отработанный воздух перестанет выводиться наружу, а вовнутрь начнут затягиваться холодные уличные массы.

Вытяжной канал желательно располагать по центру строения. Для обеспечения беспрепятственного выхода воздуха, в дверях выпиливают переточные проходы либо оставляют 2-сантиметровую щель между дверью и полом

При установке системы вентиляции в частном доме может быть использован настенный вентилятор, зафиксированный в начале воздушного канала. Более прочным считается подшипниковый тип механизма, но во время работы он издаёт много неприятного шума. Устройства со втулками работают тише, да и стоят дешевле.

Программа подбора воздуховодов Ducter 2.5

Ducter 2.5

Эта программа подбора вентиляционного оборудования высчитывает диаметры сечений воздуховодов. Пользователь вводит максимальные значения скорости потока в воздуховодах, перепады высот при расчетах естественной вентиляции или КМС отрезка. На основании этих сведений программа подбирает вентиляционное оборудование стандартного диаметра согласно ВСН 353-86 линейно. Таким образом, окончательное решение по диаметру остается за специалистом.

Если необходим воздуховод нестандартных параметров, программа тоже поможет: вводится один параметр, остальные подбираются. Шаг подбора устанавливается в настройках.

Можно задать один из нескольких вариантов отображения размеров каждого участка.

Версии программы от Ducter 3 и выше для подбора оборудования помогут полностью просчитать всю систему вентиляции.

Основные этапы проектирования

В процессе разработки проекта вентиляции и кондиционирования можно выделить две стадии:

Технико-экономическое обоснование (ТЭО)

На этом этапе разрабатывают основную концепцию, опираясь на укрупненные показатели. Определяются с типом применяемых систем, прикидывают площадь, которая потребуется для монтажа оборудования, и общий перечень самого оборудования.

  • размеры;
  • вес;
  • потребляемую электрическую мощность;
  • объем хладагента;
  • приблизительную стоимость.

Сегодня к ТЭО причисляют и такой этап проектирования, как «Технический проект», который раньше выделялся в отдельную стадию. Это структурное изменение обусловлено тем, что современное оборудование выпускается в блочном виде.

Заметим, что название «Технико-экономическое обоснование» закрепилось за 1-й стадией, в основном, в проектных предприятиях, тогда как многие коммерческие фирмы называют ее именно «Техническим проектом».

Заказчик рассматривает ТЭО, вносит, если нужно, свои предложения и после того, как они будут учтены, утверждает документ.

Рабочий проект (РП)

РП разрабатывается на основании утвержденного заказчиком ТЭО. На этом этапе выполняют точный расчет выделения тепла и влаги во всех помещениях объекта, определяют аэродинамическое сопротивление сети воздуховодов, затем по вычисленным данным подбирают оборудование.

Пример рабочего проекта вентиляции

РП содержит подробные спецификации и детальные чертежи, по которым можно выполнять монтаж.

Когда монтажная организация произведет все работы, выполняются исполнительные чертежи и составляется исполнительная сертификация.
