Как сделать стружкоотсос своими руками: чертеж, принцип действия

Устройство стружкоотсоса, работающего по принципу циклон

Внешне и по техническим характеристикам такие стружкоотсосы сходны с обычным пылесосом. И нередко такие бытовые приборы используются в домашних мастерских, но, как правило, они из строя выходят быстро. Изготовить устройство, которое будет служить долго и не вызовет нареканий, можно, учитывая все конструктивные особенности оборудования:

  • К прибору подключается фланцевый электродвигатель с мощностью в 3,5 кВт;
  • Разряжение воздуха производится при помощи вентилятора с устойчивой к механическому воздействию твердых материалов крыльчаткой. При этом крыльчатка обязательно подбирается большой, это позволит создать тягу высокой силы;
  • Устройство циклического вращения предназначено для очищения поступающего воздуха, который затем через систему фильтров для стружкоотсоса выходит наружу;
  • Желательно выбирать многоступенчатую фильтрирующую систему. Необходимы по крайней мере 2 фильтра, первый из них будет задерживать крупные древесные опилки, второй мелкие, пыльевые. Такое устройство обеспечивает качественную очистку воздуха и продлевает срок эксплуатации стружкопылесоса;
  • Циклон в нижней части корпуса необходим для непосредственного втягивания образующейся в процессе работ на станках стружки;
  • Мешок для стружкоотсоса подбирается из прочных материалов, по объему он также должен быть большим.

Корпус качественных, изготавливаемых в промышленных масштабах, стружкоотсосов сверху покрываются звукопоглощающими материалами. Управлять прибором можно при помощи механического или электрического блока, мягкие гофрированные шланги присоединяются к корпусу через отверстие.

Стружкоотсос своими руками

Стружкоотсос из пылесоса можно назвать самым недорогим вариантом из всех существующих решений. Конечно, сам по себе бытовой пылесос в вашей мастерской никакой пользы не принесет. Главная причина бесполезности заключается в небольшом объеме мешка. Именно поэтому между пылесосом и станком нужно установить дополнительную вытяжную систему, которая состоит из циклона и объемного резервуара для сбора опилок.

В домашних условиях стружкоотсос имеет два главных модуля:

При помощи пылесоса в камере циклона формируется разрежение. Вследствие разницы давлений внутри и снаружи агрегата опилки вместе с воздухом и пылью попадают во внутреннюю полость циклона. Там действуют силы инерции и тяжести, вследствие чего механические взвеси отделяются от воздушного потока и оседают в нижней емкости.

Циклон может быть создан в виде крышки, монтируемой сверху накопительной емкости. Также эти модули можно совместить в один. Для начала нужно купить резервуар подходящего объема. К примеру, отлично подойдет бочка из пластика объемом 65 л.

Дополнительные материалы:

  • винты, шайбы и гайки нужны, чтобы закрепить входной патрубок
  • кусок канализационной трубы с манжетами
  • переходная муфта, опять же с канализационной трубы, на всасывающий патрубок агрегата
  • пистолет с монтажным клеем.

Когда все куплено и подготовлено, можно приступать к работе. Прежде всего в боковой части бочки нужно сделать отверстие для входного патрубка, который стоит разместить по касательной к корпусу. Его стоит установить в верхней части пластиковой бочки, чтобы получить наивысшую степень очистки. Зазоры между трубой и стенками бочки обязательно залейте монтажным герметиком.

После этого нужно сделать отверстие в крышке, вставить туда переходную муфту и тщательно загерметизировать все щели вокруг патрубка. Пылесос подсоединяют к верхнему отверстию, а патрубок, который будут отводить стружку от станка, вставляется в боковую трубу.

Тем не менее, небольшой процент древесной пыли циклон удержать все-таки не сможет. И чтобы добиться максимальной степени очистки, стоит оборудовать агрегат фильтром тонкой очистки. Как вариант, подойдет тканевый фильтр, которые крепится на каркас к верхней крышке циклона и обтягивается плотным материалом (к примеру, брезентом). Задача циклона заключается в отведении опилок и пыль из рабочей зоны.

Шланги, которые подключаются к стружкоотсосу, лучше купить именно от пылесоса. По стене проложите пластиковый трубопровод с гладкими внутренними стенками, который станет соединительным элементом между станком с всасывающим патрубком циклона.

Опасным может быть статическое электричество, образуемое в процессе движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, возгорание древесной пыли.

Чтобы создать конструкцию, которая будет полностью соответствовать правилам противопожарной безопасности, то в качестве опилкопровода нужно использовать гофру со встроенным металлическим проводником. Если вы подключите подобную систему к заземляющему контуру, то сможете избежать проблем во время эксплуатации.

Вытяжными элементами могут служить изделия из пластика, фанеры и прочих подходящих материалов.

Системы на базе бытового пылесоса отличаются невысокой производительностью. Такие приспособления могут обслуживать только один станок. Получается, что если у вас несколько станков, то вам нужно будет присоединять всасывающий патрубок к ним по очереди.

Всю конструкцию можно установить на единой колесной базе, что существенно повысит уровень мобильности стружкоотсоса.

ВНИМАНИЕ ЖЕЛАЮЩИМ ЗАРЕГИСТРИРОВАТЬСЯ НА ФОРУМЕ. Проблема с активацией аккаунта? Напишите на ( ignel(гав)mail.ru, ICQ 50389649 ), указав свой ник и адрес, с которого регистрировались.Не забываем заглядывать в правила форума

Незнание правил не освобождает от ответственности! Не забываем заглядывать в Раздел ТБ . Знание правил может спасти жизнь. Есть вопросы по использованию форума? Ищите ответы в FAQ (ЧаВО) . Там много полезного.Ищете интересные материалы? Путеводитель по мастер-классам от наших форумчан

  • Мастеровой »
  • Инструмент, приспособления и мастерская »
  • Самоделкины (Модератор: SergZH) »
  • Тема: Самодельный стружкосос или мой ответ буржуям

Автор Тема: Самодельный стружкосос или мой ответ буржуям (Прочитано 298603 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

История изобретения

До недавнего времени все пылесосы имели в своем составе мешок для сбора мусора. Однако в конце 1970-х годов британский инженер Д. Дайсон предложил миру совершенно другую конструкцию. Инженера не устраивало, как быстро забиваются мешки пылесосов, и падает их мощность всасывания. Не найдя среди существующих на то время очистителей подходящего варианта, он разработал свой собственный экземпляр техники.

Это был новый тип пылесоса – циклонный. За основу своего изобретения Дайсон взял принцип очистителей воздуха. В них поток закручивается внутри по спирали, увеличивая скорость в области сужения сборника. За 15 лет работы инженер создал 5127 прототипов современного пылесоса. Лишь в 1986 году японская компания Apex Inc. взялась за производство одной из моделей Дайсона. Ему дали название G-Force.

В 1993 году инженер открыл свой исследовательский центр, где продолжил совершенствовать свою технологию. Здесь ему удалось создать прибор, который мог собирать даже мелкодисперсную пыль. Пылесос «Дайсон», цена которого и сегодня держится на довольно высоком уровне, является одним из лучших вариантов подобной техники.

Практически каждая современная компания этой отрасли применяет подобную технологию. Но у каждой из них есть свои уникальные инженерные решения, доработки.

Варианты исполнения и принцип работы

Стружкоотсос типа циклон в классическом исполнении – вертикально установленный цилиндр, плавно зауженный в нижней части. От создаваемого вентилятором разрежения внутрь корпуса затягивается загрязнённый воздух. Закручиваясь и попадая под воздействие центробежной силы, древесные отходы опускаются в нижнюю часть стружкоотсоса циклон, где установлен накопительный бункер.

Для сбора дисперсной пылеобразной взвеси устанавливается фильтровальный блок рукавных фильтров, способных к периодической регенерации путём встряхивания.

Различные модели стружкоотсосов предлагает фирма «Энкор». От самой малой – весом всего 8 кг, до профессиональной установки массой 76 кг, позволяющей одновременно подключить четыре воздуховода.

Помимо основного режима работы предусмотрена возможность сбора стружки с пола. Стружкоотсосы «Энкор» выпускаются под маркой «Корвет», различаются по добавленным к наименованию цифрам. Комплектуются мешками двух типов – фильтрующими и для сбора пыли.

«Jet» – бренд, под которым выпускается аналогичная с «Корветом» линейка стружкоотсосов. Зачастую, между этими двумя поставщиками и приходится делать свой выбор потребителю. По мнению некоторых из них, стружкоотсосы «Jet» отличает лишь цвет и более высокая цена, но эксперты отмечают более продолжительный моторесурс этой марки.

Обращая внимание на дизайн, нельзя забывать о главных функциональных характеристиках: мощности потока и производительности. Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo». Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов. Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo». Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Стружкоотсос и циклон своими руками

Подготовительные работы

  • разработка плана, содержащего информацию о порядке изготовления и сборки конструктивных элементов;
  • покупка и тестирование электродвигателя;
  • подготовка материалов, инструментов;
  • составление чертежа.

Необходимые инструменты

  • дрель;
  • лобзик;
  • шуруповёрт;
  • нож;
  • струбцины;
  • карандаш;
  • циркуль.

Кроме того понадобится набор свёрл, в котором должно быть корончатое 50 – 60 мм для работы по дереву.

Материалы и крепеж

Для изготовления стружкоотсоса своими руками потребуется воздуховод. Фактически можно взять шланг от пылесоса, главное, чтобы он был в текстильной оплётке и имел гофрированную структуру. Понадобится канализационная труба длиной до 150 мм и диаметром не меньше 50 мм. Запаситесь канализационным отводом с углом 45° при длине до 200 мм. Купите пластиковое, герметично, закрывающееся ведро объёмом 10 – 25 литров и такое же, но поменьше в пределах 5 – 10 л.

Дополнительно потребуется:

  • фанерный лист толщиной 20 мм – главное, чтобы его размер превышал диаметр большого ведра;
  • самонарезающие винты широкой, плоской головкой для дерева: их толщина должна составлять 2/3 от толщины фанеры;
  • универсальный герметик на гелиевой основе.

Изготовление циклонного фильтра

Процесс самостоятельного изготовления фильтра включает несколько этапов:

  1. Монтаж фиксирующего кольца.
  2. Фиксация бокового патрубка.
  3. Прикрепление верхнего ввода.
  4. Монтаж фигурной вставки.
  5. Сборка фильтра.

Создание фиксирующего кольца и фигурной вставки

  1. Обрежьте у маленького ведра бортик, к которому крепится крышка, чтобы получить цилиндр.
  2. Теперь поставьте ведро на лист фанеры и очерчиваем его дно карандашом для получения окружности, для которой, руководствуясь азами геометрии, определяют центр.
  3. После этого чертится вторая окружность, диаметром, большей первой на 30 мм.
  4. Теперь выпиливаем лобзиком детали по этим окружностям для того, чтобы получить кольцо со вставкой.

Установка фиксирующего кольца

Монтаж фиксирующего кольца начинается с того, что оно крепится на кромке маленького ведра, в результате чего формируется бортик.

  1. Используем для этого самонарезающие винты.
  2. Надо перед этим засверлить отверстия, чтобы избежать расщепления фанеры.
  3. Теперь надо разметить крышку большого ведра, поставив его на неё и обведя карандашом.
  4. Остаётся вырезать деталь ножом и установить её на борт маленького ведра, зафиксировав саморезами.

Установка бокового патрубка

Используем для изготовления патрубка канализационный отвод 45°. Чтобы его установить, надо коронкой высверлить отверстие в верхнем отделе маленького ведра, функцию которого теперь выполняет дно. Просверлив отверстие, сделайте его каплевидным, воспользовавшись ножом, тем самым, обеспечив надёжное прилегание патрубка, который фиксируется герметиком и саморезами.

Установка верхнего ввода

  1. Необходимо в верхнем сегменте маленького ведра просверлить отверстие, тем, где раньше был центр дна.
  2. Чтобы напрочь закрепить патрубок, надо воспользоваться квадратной фанерной заготовкой, толщина которой 20 мм, её центральное отверстие, должно быть рассчитано на патрубок диаметром 50 мм.
  3. Заготовка крепится снизу самонарезающими винтами, желательно, чтобы их было 4-е.
  4. Герметичность стыков обеспечивается с помощью герметика, посредством, которого и фиксируется верхний патрубок, без задействования дополнительных крепежей.

Сборка циклонного фильтра

Сделанную конструкцию надевают на большое ведро, получая аппарат с примерной высотой 520 мм. Основная задача на этом этапе заключается в верном подсоединении воздуховодов, осуществляемом по следующей схеме:

1. Верхний патрубок прикрепляется к пылесосу.

2. Входящий под углом сбоку отвод подсоединяется к шлангу.

Системы фильтрации

Важнейший функциональный элемент системы аспирации после воздушного насоса — узел фильтрации, абсорбции и утилизации побочных продуктов обработки. В этом плане существует достаточно большое число вариаций, однако для домашних мастерских пригодны всего несколько.

Первый и наиболее важный элемент — сепарационный фильтр, иначе называемый циклоном. Его основное назначение — отделить наиболее крупные фрагменты, такие как стружка и щепа, чтобы в дальнейший цикл очистки поступала только взвесь мелких частиц. Устройство циклонного фильтра примитивно, из-за чего многие мастера изготавливают его самостоятельно, тем не менее покупной вариант обеспечивает дополнительные преимущества. Например, благодаря распределённой подаче достигается более эффективное осаждение частиц, к тому же в некоторых моделях предусмотрена возможность влажной абсорбции, что снижает количество мелкодисперсной пыли на выходе.

Иногда системы аспирации не имеют иного фильтрующего элемента, кроме циклонного фильтра. Например, если выброс воздуха выполняется на улицу, система тонкой фильтрации попросту не требуется. Такой подход не всегда разумен: в зимнее время при работе вытяжной системы с мощным воздухонасосом теплота из помещения выбрасывается практически мгновенно, что вынуждает устанавливать фильтры тонкой очистки. В простейшем случае это обычные сборные мешки, задерживающие основную часть мелкодисперсной пыли, такой вариант наиболее характерен для локальных установок. Наивысшим качеством очистки воздуха характеризуются системы пылеудаления, основным узлом в которых служит пылесос с двумя и более ступенями очистки. Магистральные пылесосы также могут комплектоваться широким набором очистных элементов, хотя наиболее часто используются бумажные мешки и гофрированные воздушные фильтры по типу автомобильных.

Конструкционные особенности

Приводные электрические моторы для стружкоотсосов малой и средней производительности чаще всего рассчитаны на напряжение 220 В, и способны гарантировать аспирационную производительность в пределах 40 – 50 м3/ч. Устройства с более высоким уровнем мощности могут работать с объёмами загрязнённого воздуха в пределах от 100 до 150 м3/ч, и оснащены трёхфазными электромоторами, включаемыми посредством магнитного пускателя. Моторы портативных моделей отличаются возможностью реверсирования. Таким образом можно применять стружкоотсос не только для очистки воздуха и его подачи из корпуса, но также и для уборки помещения, где находятся деревообрабатывающие станки.

Производители создают корпуса стружкоотсосов таким образом, чтобы гарантировать спиральное закручивание воздушного потока внутри циклона. Происходит отбрасывание загрязнённых воздушных масс при помощи центробежных сил к образующей фильтра. Далее в результате действия силы тяжести они снова оседают в мешке для стружкоотсоса. Остальной объем воздуха проходит через фильтрационные элементы, последовательно очищаясь от мелкодисперсной древесной стружки. Чтобы циклон работал равномерно, портативные стружкоотсосы нужно время от времени встряхивать при помощи специального устройства. Чистый воздух удаляется из корпуса при помощи вентилятора. Подобная многоступенчатая система очистки гарантирует высококачественную работу с частицами стружки размерами от 5 до 10 мкм.

Об остальных конструкционных особенностях, которые имеют стружкоотсосы, видео расскажет более подробно.

Съёмный мешок для стружкоотсоса очень похож на стандартный мешок для пылесоса, однако делают его из более прочного нетканого сырья, чтобы гарантировать лёгкое выведение стружки из мешка и устранение возможного залипания. Уплотнители, которые создают из сплавов с регулируемым коэффициентом теплового расширения, гарантируют надёжную герметизацию мешка, не взирая на время работы устройства.

Гофрированный шланг для стружкоотсоса может иметь различный диаметр и длину, что определяет компания-производитель. К примеру, стружкоотсос для рейсмуса, у которого главный поток стружки подается снизу, имеет более короткий шланг.

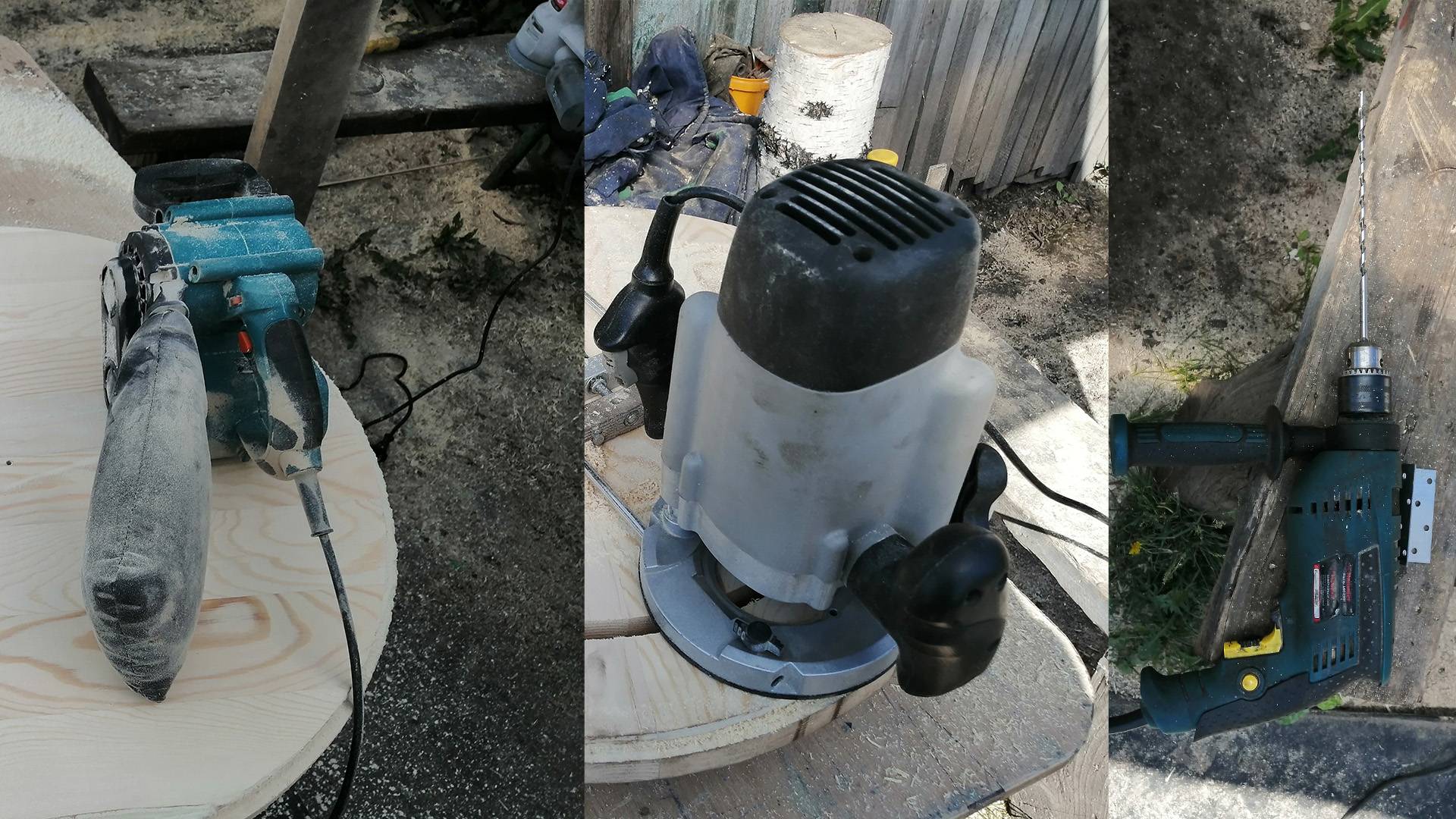

Какие инструменты и материалы понадобятся
