Как сделать шатровую крышу: устройство, схема, обрешетка, фото

Особенности

Такая кровля может оказать значительное влияние на общий внешний вид. В отечественной архитектуре есть буквально десятки вариантов, но один из самых популярных – это шатровый.

Есть несколько способов сделать ее, но в целом строители приходят к двум основным формам. Сначала это квадрат, или пирамида. Чтобы покрыть квадратное здание, четыре треугольные секции встречаются в одной точке в центре структуры, подобно пирамиде.

Но если ваше здание не квадратное, если это прямоугольник, в этом случае у вас будут части разных размеров. Стропила не встречаются в одной точке, напротив, две более длинные стороны будет разделять гребень, идущий параллельно направлению здания. В принципе, два ребра будут подобны первому варианту. Однако вместо того, чтобы оставлять концы открытыми, треугольные отрезки наклонены наружу от краев хребта, с четырьмя наклонными сторонами.

Плюсы и минусы

Существует несколько преимуществ выбора этой конструкции. Поскольку у них нет долин, меньше вероятность утечки. Это означает, что изоляция чердака функционирует должным образом.

Такая крыша отлично держится при сильном ветре. Ее аэродинамические качества и короткие карнизы препятствуют подъему и помогают обеспечить большую устойчивость дома. Это делает ее гораздо лучшим выбором, чем традиционная с остроконечным покрытием, поскольку она менее склонна к сдуванию или разрушению во время сильной грозы или торнадо. Домик всегда имеет отличия, особенно если продумать дизайн.

По периметру имеет большую площадь поверхности для вентиляции. Это предотвращает многие кровельные проблемы, такие как преждевременное старение, холодные коридоры. В дополнение к надлежащей вентиляции простые линии облегчают работу водосточной системы от дома и устраняют потенциальные утечки и другие проблемы, обычно связанные с неисправными желобами.

Солнечные панели функционируют на максимальной мощности при установке на южном склоне. Так как крыша состоит из четырех плоскостей, ориентация дома не влияет на использование солнечной энергии.

Однако есть и недостатки. Первоначально конструкция стоит дороже, фермы, которые поддерживают крышу, сложнее строить. Кроме того, для покрытия дополнительных двух склонов требуется больше кровельных материалов. Конструкция также ограничивает доступное количество чердачного пространства. Из-за этого домовладельцы, которые хотят использовать чердак в качестве хранилища или для преобразования его в дополнительное жилое пространство, не должны выбирать этот вариант.

Преимущества:

  • предпочтительны на холмистых станциях, где в зимние сезоны отмечается сильный снегопад;
  • имеют сплошную фасцию со всех сторон, поэтому становится проще устанавливать желоба;
  • хорошо подходят для теплого климата;
  • имеют карнизы вдоль всех направлений, которые помогают обеспечить полную защиту дома от солнца, а также других атмосферных неприятностей;
  • одним из важнейших преимуществ является способность обеспечивать дренаж воды.

Недостатки:

  • сложная процедура строительства;
  • требуют дополнительного сырья, что увеличивает стоимость;
  • время от времени они нуждаются в техническом обслуживании, чтобы обеспечить длительный срок службы.

Схема и основные элементы

Для выполнения расчёта стропильной системы нужно ознакомиться с её базовой схемой, основными и вспомогательными элементами.

Основные элементы стропильной системы

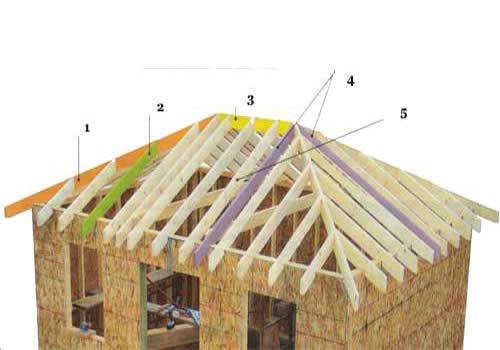

К основным элементам относятся (см. рис. ниже):

  1. Мауэрлат. Представляет собой брус, зафиксированный по периметру наружных стен с отступом от внешнего края. Крепится к стене. Мауэрлат рассредотачивает нагрузку от давления стропил, связывает стропильную систему со стенами дома, является основой кровли.
  2. Конёк. Верхняя перекладина для скрепления стропил скатов крыши. Высота расположения конька находится в зависимости от угла наклона скатов. Придаёт системе жёсткость и прочность.
  3. Центральные стропила скатов. Осуществляют опору концов конька на боковые стороны мауэрлата. Таких элементов в системе 4 шт. — по 2 шт. на каждом скате.
  4. Центральные стропила вальм. Осуществляют опору концов конька на торцевые стороны мауэрлата. Таких элементов в системе 2 шт. — по 1 шт. на каждой вальме.
  5. Накосные ноги (диагональные, угловые стропила). Соединяют углы мауэрлата с торцами конька. Являются частью несущей конструкции. В стропильной системе их 4 шт.
  6. Промежуточные стропила скатов. Устанавливаются параллельно центральным стропилам ската между ними с одинаковым шагом, опираясь на боковую часть мауэрлата и брус конька. Если длина конька незначительна — могут не применяться.
  7. Укороченные стропила скатов. Устанавливаются параллельно центральным стропилам скатов и имеют переменную длину — чем ближе к углу, тем короче. Опираются на боковую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.
  8. Укороченные стропила вальм или нарожники. Устанавливаются параллельно центральным стропилам вальм и имеют переменную длину — чем ближе к углу, тем короче. Опираются на торцевую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.

Схема и основные элементы стропильной системы

Подробнее о креплении стропил к мауэрлату вы можете прочитать в нашей статье .

Вышеперечисленные элементы являются базовыми, основными. Прочие элементы предназначены для усиления основных и применяются в ответственных постройках, например, для жилых домов:

  1. Вертикальные стойки для подпора конькового бруса. Опираются на ригели (см. ниже), уложенные параллельно торцу дома или лежень, расположенный по продольной оси строения (если под ним — капитальная стена).
  2. Ригели или затяжки. Связывают попарно стропильные ноги скатов. Служат опорой стойкам и диагональным подкосам (см. ниже). Могут служить балками перекрытия, если они встроены в мауэрлат или установлены непосредственно в продольные стены дома. Если затяжки расположить ближе к коньку, они станут основой потолка чердачного помещения.
  3. Диагональные подкосы (раскосы). Применяют для увеличения жёсткости системы, если длина стропил более 4,5 м. Применение подкосов позволяет снизить сечение стропил, которые они усиливают.
  4. Шпренгель. Балка, устанавливаемая в углах мауэрлата. Служит для монтажа стойки, подпирающей и усиливающей накосную ногу.
  5. Ветровая балка. Служит для сопротивления деформации стропильных ног при порывистых, сильных ветрах. Крепится на стропила скатов изнутри, наискосок, с одной или обеих сторон — зависит от ветровой нагрузки в районе строительства.
  6. Кобылка. Элемент меньшего сечения, чем сами стропила. Удлиняет ногу стропил для организации свеса кровли в случае, когда единый элемент не получается из-за ограниченной длины пиломатериала или из соображений экономии.

Элементы усиления

Подготовительные работы и монтаж крыши

Расчеты

Прежде чем начать монтаж кровли необходимо провести расчет и узнать геометрические параметры и площадь крыши для того, чтоб потом определить количество всех необходимых материалов. Для удобства нужно сделать чертеж, который можно будет потом применять при строительстве. Для этого определяются следующие параметры:

  • размеры постройки;
  • В зависимости от используемого материала для кровли, атмосферных осадков и климатической зоны определить угол ската (оптимальный вариант – это 30-40о);
  • Определение высоты конькового узла (в варианте шатровой крыши конек – это точка, в которую сходятся угловые стропила). Для расчета используется Теорема Пифагора;
  • Последнее что необходимо определить – длину стропил и площадь всех скатов. Это сделать будет несложно благодаря выясненным в предыдущих расчетах величинам.

Скаты прямоугольной шатровой крыши будут с разным углом наклона и этот факт необходимо учитывать при расчетах.

Покупка материалов

Проведя все расчеты, приобрести нужные материалы:

  • Стропильные балки. В строительстве стропильной системы применяемые балки должны быть изготовлены из одного материала.
  • Кровельный материал – шифер, металлочерепица и любой другой;
  • Крепежные элементы – стальные скобы, саморезы, гвозди и т. д.;
  • Материалы для теплоизоляции чердачного помещения – гидро-, пароизоляционные и теплоизоляционный материалы, ОСБ, гипсокартон и др. листовые стройматериалы, которые будут использоваться для финишной отделки.

Для того чтоб шатровая крыша своими руками все же была смонтирована, необходимо помнить и о наличии инструментов, таких как ручная или электрическая пила, дрель, болгарка, рубанок, топор и молоток.

Монтаж системы стропил

Установка происходит до закладки потолка.

  • По всему периметру постройки укладываются балки (они называются мауэрлатом), на которые потом будут крепиться все стропила. Мауэрлат крепится при помощи специальных шпилек. Если стены дома кирпичные, то мауэрлат располагается ближе к внутренней части стены, а между кирпичом мауэрлатом прокладывается гидроизоляционный слой. На внутренние стены укладывается лежень. Вся эта конструкция призвана равномерно распределять нагрузку кровли на стены дома.
  • Установить балки, которые будут использованы в качестве перекрытия.
  • Посередине будущей крыши устанавливается балка, толщина которой 15х15 см и высота – принятая высота конька. Ее временно необходимо закрепить несколькими укосинам, которые впоследствии убираются.
  • Установить вальмовые стропила со стороны всех предполагаемых скатов. Вверху стропильные балки прикрепляются при помощи уголков и гвоздей к коньку, а внизу к мауэрлату. После установки вальмовых стропил монтируются по всему периметру «выносы» и устанавливаются планки для карнизов.
  • Монтируются диагональные стропила. Сверху они крепятся, как и вальмовые к коньку, а внизу к углу «выноса». Сколько углов у строения столько и диагоналей необходимо установить.
  • Опоры желательно устанавливать на несущие стены и дополнительно ставить укосы. Эти элементы необходимы для усиления жесткости кровли.
  • Крепятся различной длины нарожники. Монтируется обрешетка и карнизы.
  • После окончания монтирования стропильной системы и системы обрешетки и контробрешетки необходимо уложить кровельный материал и утеплить крышу.

Следуя приведенной инструкции, Вы сможете реализовать свой проект и построить шатровую крышу, которая надежно защитит от любой непогоды и станет украшением дома.

Как рассчитать угол наклона двускатной крыши для бани

Углом наклона крыши с двумя склонами в строительстве бани необходимо понимать градус между горизонтальным уровнем, который совпадает со стеной и линией стропильной ноги.

В зависимости от угла наклона, крыши подразделяются на следующие виды, указанные в таблице:

Кровля Угол в градусах
Плоская От 0 до 5
Малоуклонная От 6 до 30
Крутоуклонная От 31 и больше

Классические двускатные крыши выполняются под углом 45 °

Важно понимать, что подобная конструкция нуждается в надежном креплении, так как она не предназначена для любой местности. Наиболее распространенный вариант наклона кровли составляет 0-45 °

Внимание! Нередко владельцы бань устанавливают уклон «на глаз». Но это рискованно, так как может привести к преждевременному износу

К тому же подобный подход к строительству не позволяет правильно рассчитать стоимость материалов, а также произвести оптимизацию полезной площади в подкровельном пространстве.

Для надежного проектирования конструкции бани с двускатной крышей особое внимание нужно уделить выбору уклона. При этом нужно учесть ряд факторов:

  1. Какие материалы выбраны для кровли. Для рубероида и других рулонных покрытий минимальный угол наклона должен составлять не меньше 25 °. Для мягкой кровли из битума – не более 15, для шифера – не менее 20, а для черепицы – от 22 °.
  2. Как будет использоваться подкровельное пространство. Если планируется создание чердака, то оптимальный склон будет в диапазоне 30-45 °.
  3. Каков показатель среднестатистической снеговой нагрузки. Если обильные снегопады не редкость в районе строительства, чтобы понизить вероятность обрушения, необходимо устанавливать кровлю под углом 35-40 °.
  4. Какие ветровые метеоусловия присущи для местности, на которой будет стоять баня. Если строение будет находиться на открытой территории с сильным ветром, угол конструкции должен быть снижен, чтобы обезопасить баню от срыва кровли. Но и слишком маленький уклон способен привести к отрыву стропильной системы. Поэтому, оптимальным вариантом считается угол в 30-42 °.

Расчет уклона крыши для бани можно рассчитать при помощи высоты конька и ширины фронтона по формуле:

Вк=Шф/3

Где:

Вк – высота до конька крыши, м;

Шф – ширина стены бани, м.

Например:

Если ширина стены составляет 9,50 м, то высота конька будет составлять:

Вк = 9,5 м /3 = 3,17 м

Tg угла наклона = Вк/(Шф/2) = 3,17/4,75 = 0,667

При помощи таблицы Брадиса необходимо найти значение тангенса угла. Или для этих целей можно использовать инженерный калькулятор. Его значение будет равно 34 °.

Этому способу расчета более 50 лет. Многие кровельщики до сих пор используют этот способ при проектировании крыши.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

  1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

  2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

  3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
  4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

  5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

  6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
  7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

  8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

  9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

  10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
  11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

  • подготовку;
  • установку стропильной системы;
  • укладку гидро-, тепло- и пароизоляции;
  • монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

  • для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
  • гибкая черепица, ондулин, рулонная кровля — сплошной настил;
  • асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Установка обрешетки, гидроизоляции и пароизоляции

Метод монтажа обрешетки напрямую зависит от кровельного покрытия: если предусмотрена мягкая кровля, что целесообразно монтировать сплошную обрешетку, если жесткая — разреженную.

Обрешетку выполняют из досок, ширина которых не более 150 мм, а толщина — около 2,5 см. Доски устанавливают на слой пароизоляции поверх стропил (вдоль). Выполняют обрешетку по всему периметру кровли.

Гидроизоляционный слой представляет собой мембраны, которые не пропускают влагу внутрь кровли со стороны кровельного покрытия. Гидроизоляцией может служить рубероид, другие рулонные мембраны, а также современные «умные» (дышащие) мембраны, которые препятствуют попаданию атмосферной влаги в утеплитель.

Гидроизоляцию крепят скобами к стропильным ногам. Стыковочное соединение производят внахлест (не менее 10 см), и места стыков проклеивают скотчем. Укладывают пленку таким способом, чтобы нижний свес материала находился на карнизной планке, а верх — около верхушки.

Пароизоляцию выполняют из специально предназначенных пленок, которые препятствуют попаданию капель конденсата в утеплитель кровли из помещения. В качестве пароизоляции используются пароизоляционные мембраны, пленки, специальные полиэтиленовые и пропиле новые пленки.

Пароизоляцию крепят на обрешетку внахлест скобами таким образом, чтобы не образовывалось сильное натяжение. Стыки проклеивают липкой лентой (скотчем). Закрепляют пленку досками обрешетки.

После крепления обрешетки между ее досками укладывают утеплитель.

Укладывание гидроизоляции

Установка обрешетки

Виды крыш со специфической формой

Существует несколько видов крыш со специфической формой:

  • плоская;
  • скатная;
  • двускатная;
  • вальмовая;
  • полувальмовая;
  • шатровая;
  • многощипцовая;
  • купольная.

Эти виды считаются самими популярными, но существуют крыши и с более сложной конструкцией. Они менее востребованные, например: арочные, шпилеобразные, сводчатые, складчатые и сферические. Каждый вид обладает своими индивидуальными тонкостями в монтаже, функциональностью и архитектурным оформлением.

Шатровое кровельное изделие считается одной из часто возводимых конструкций.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.
  2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
  3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.
  4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
  5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.
  6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
  7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
  8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
  9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Из каких элементов состоит шатровая кровля

Существует стандартная технология производства с использованием определенного набора материала:

Стропильные балки. Доски, располагаемые в углах конструкции. Изготавливаются из натурального дерева. Как правило, берут твердые породы, несклонные к промерзанию и самостоятельному разрушению. Такие сорта дерева, как сосна или ель не подходят. Из-за мягкости, их может повести. Желательно пропитывать дерево с помощью специальных составов против паразитов и грибков. При повреждении стропильной доски вероятно разрушение всей конструкции.

Нарожники. Иначе называются стропильной ногой. Представляет собой придаток, предназначенный для поддержания участка ската между накосным стропилом и свесом. Используется в четырехскатной системе датских или вальмовых типов. Его задача в равномерном распределении нагрузки. Вместо направленного давления на конкретный участок стены, он позволяет его дополнительно сместить.

Коньковый узел. Элемент, образующий пик крыши. Является соединением двух стропильных ног.

Центральная стропила. Выступает центровым элементом, который обеспечивает соединение конькового узла. Как правило, используется плотная балка большого диаметра, способная выдержать обоюдное давление.

Подкос. Опорная часть стропильной ноги.

Мауэрлат. Представляет собой опору, которая соединяет крышу со стеной. Для легких крыш используется обычный брус из твердых пород дерева. Равномерная нагрузка позволяет создать высокое качество соединение. Если при изготовлении крыши используются толстые балки из тяжелых пород дерева, возможно установить металлический швеллер. Это позволит в значительной мере увеличить прочность соединения. С легкими крышами использование металлического профиля противопоказано, так как он только увеличить давление на фундамент.

Это стандартный набор инструментария, используемый в четырехсторонних системах. Шатровая крыша для беседки и дома может отличаться по набору.

Нюансы конструирования

Устройство шатровой крыши начинают с проведения расчета и создания рабочего проекта. Помочь с этим могут не только архитекторы, но также специальные компьютерные программы. Они вычисляют угол наклона скатов, высоту конькового узла, сечение элементов каркаса.

  1. Первым делом определяют уклон скатов, основываясь на данных строительной климатологии. С помощью специальных карт выясняют к какой из восьми зон снеговой и ветровой нагрузки относится место строительства, и каков рекомендованный угол. Далее следует выбрать кровельное покрытие, а затем удостовериться, что его можно монтировать на скатах с таким углом. Как правило, рулонные материалы используют на пологих крышах, а модульные, листовые на более крутых.
  2. Также для создания проекта необходимо рассчитать высоту расположения конькового соединения. В ходе вычислений учитывают угол наклона скатов, желаемой высоте потолка в мансардном помещении. Условно, крышу делят напополам, и представляют срез как треугольник с двумя известными углами и стороной, равной ширине дома. После этого Высоту конька вычисляют с помощью тригонометрических формул.
  3. Нельзя обойтись без вычисления суммарной нагрузки на стропильную систему, которая складывается из значений временных (масса снега и обслуживающего крышу человека) и постоянных (вес кровельного пирога, собственно каркаса и перекрытий). Этот параметр в средней полосе России достигает до 380 кг на метр, согласно ему подбирают толщину стропильных ног, мауэрлата, затяжки, стоек.

Крыша шатрового типа способствует рациональному распределению тепла в доме, защищает от дождя, препятствует образованию снежной шапки, а также подходит для ажурной беседки, монументального респектабельного коттеджа!

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
