Как сделать виброрейку для бетона своими руками? Пошаговая инструкция

Изготовление ручек

Для того, чтобы сделать самодельную виброрейку, необходимо обладать некоторыми знаниями по электрике и по эксплуатации сварочным аппаратом. Если подобных навыков нет, можно привлечь друзей, умеющих работать с такими инструментами. Конструирование виброрейки всегда начинается с ручек, которые должны состоять из арматуры. Их следует немного выгнуть, придать им дугообразную форму.

С помощью сварки выполняется соединение сделанных ручек к профилю, чтобы деталь была закреплена надежнее, ее следует дополнительно закрепить болтами. Сборка осуществляется на верстаке или обычном ровном столе, ведь необходимо выдерживать максимальную ровность, а на рельефной поверхности этого тяжело добиться.

Для обеспечения безопасности, ручки рекомендуется изолировать резиновым покрытием. Резина должна иметь приличную толщину, ведь при работе виброрейкой создается большая вибрация, которая переносится на ручки, что, в свою очередь, делает пользование инструментом неудобным. Бывают случаи, когда приспособление делается с одной ручкой – это не практично. Специалисты советуют делать одну пару, так проще совершать манипуляции виброрейкой.

Материалы

Все материалы, которые понадобятся вам для самостоятельного изготовления данной конструкции, можно приобрести в специализированных магазинах и на строительных рынках.

К тому же некоторые из них, наверняка, давно пылятся в вашем гараже или домашней мастерской. Вот их перечень:

1. Швеллер, который станет основой рамы.
2. Стальные или алюминиевые уголки.
3. Болты.
4. Вибрационная установка.
5. Электрический двигатель необходимой мощности.
6. Резина для изоляции.
7. Пускатель для электрического двигателя со способностью регулировки оборотов.
8. Трехфазный кабель электрический.
9. Два куска арматуры, каждый около метра длиной, которые пригодятся для изготовления ручек.

При изготовлении виброрейки вам придется использовать инструмент, который вовсе не обязательно специально приобретать для этого случая. Возможно, он есть у вас или у кого-то из ваших знакомых.

Что понадобится вам для изготовления данного оборудования:

1. Сварочный аппарат. Пользоваться им следует аккуратно, с обязательным использованием защиты для лица и рук. Если вы не уверены в своих силах, попросите выполнить данную работу сварщика-профессионала. Стоить эта работа будет немного, но у вас появится уверенность в том, что выполнена она будет качественно, а значит, оборудование прослужит долго.
2. Дрель и набор сверл по металлу.
3. Шуруповерт.

Принцип работы

Основная задача виброрейки – уплотнить и разровнять еще не застывший бетон за счет воздействия на него высокочастотных вибрационных колебаний. В результате проведенных работ излишняя влага и воздух «удаляются», а покрытие получается плотным, утрамбованным и ровным. Сделанная по подобной технологии стяжка или бетонное основание прослужит гораздо дольше, ее показатели морозостойкости увеличиваются на треть (20-30%). Поэтому если в достаточно короткие сроки нужно провести строительные работы, без виброрейки точно не обойтись.

Так как же выглядит виброрейка? Что она из себя представляет? Конструктивно это рама из металла (чаще всего алюминия), на которой установлен вибрационный двигатель, а также прикреплены рукояти для большего удобства при работе. Рама может иметь различную форму и размеры, в том числе существуют раздвижные модели, подстраивающиеся под конкретную задачу. За счет вращающихся валов двигателя с эксцентриками, вибрация передается на раму. Если говорить простыми словами, виброрейка это обычное правило, но с двигателем. Качество работы данного агрегата зависит от двух показателей: скорости и частоты колебаний. Чем медленнее работает устройство и больше вибраций посылает, тем более плотным будет покрытие, но время строительства увеличивается.

Применение вибрационных реек для бетона

Инструмент нередко используется во время работ промышленного масштаба. Виброрейка для укладки бетона используется в частном и промышленном строительстве. Основной сферой ее применения, конечно, остается бетонирование поверхностей. Механизм производит уплотнение огромных масс раствора, в результате удаления из бетона воды придает ему прочность. Также оборудование удаляет из вязкой массы воздух и получается долговечное и качественное сооружение.

Промышленная сфера и гражданское строительство подразделяет ее использование для укладки промышленных бетонных полов на складах, в торговых центрах с большой транспортной или пешеходной нагрузкой, а также при выполнении дорожных работ, прокладке тоннелей. Помимо этого, ее применяют в дорожном строительстве.

Фото топовых виброреек

Также рекомендуем просмотреть:

• Ремень стяжной с храповым механизмом
• Как выбрать строительное правило
• Строительные скобы для крепления бруса
• Как выбрать штукатурный ковш
• Как пользоваться пистолетом для герметика
• Лучшие пистолеты для монтажной пены
• Хорошая ручная лебедка
• Как выбрать крестики для плитки
• Какие бывают ножницы по металлу
• Слесарные тиски
• Как выбрать ручной заклепочник
• Хороший монтажный пояс для инструментов
• Кельма для штукатурки
• Лом-гвоздодёр
• Виды строительных лесов
• Как выбрать малярный валик
• Как выбрать стеклорез
• Гладилка для бетона
• Какие бывают строительные отвесы
• Как выбрать строительный миксер
• Рейтинг лучших бетономешалок 2018 года
• Как правильно выбрать стремянку
• Как сделать полку для инструмента своими руками
• Как выбрать хороший шпатель
• Как выбрать плиткорез
• Лучшие ящики для инструментов
• Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

Классификация виброреек

Вибрационные рейки классифицируются по следующим критериям:

• типу установленного двигателя;
• по конструкции.

По типу двигателя

По этому признаку оборудование делится на 2 вида:

• бензиновое;
• электрическое.

Бензиновая рейка отличается автономностью (не зависит от сети) и большей производительностью, если сравнивать с электрическим аналогом. Ее используют на стройплощадках открытого типа из-за того, что во время эксплуатации образуются выхлопные газы.

Электрическая техника по причине отсутствия вредных выбросов применяется в закрытых помещениях. Также электрооборудование во время работы меньше шумит. Оно легче и маневреннее бензинового.

По конструкции

По конструкции инструмент разделяют на следующие разновидности:

оборудование, имеющее двойную раму (жесткую);

секционные агрегаты;

телескопические двойные модели — у них раздвижная рейка;

плавающие агрегаты.

Виброустановки с жесткой двойной рамой имеют фиксированную длину. Перемещаясь по направляющим, они способны уплотнять слои толщиной до 0,3 м.

Секционная вибрационная рейка собирается из многих отдельных конструктивных элементов. В результате ее длина может достигнуть 30 м. Увеличенные габариты обеспечивают высокую производительность работ, потому что за один проход захватывается большая площадь обрабатываемого участка. Более высокая масса позволяет увеличить толщину уплотняемого слоя.

Телескопическая модель – это компактный инструмент в сложенном виде. Данная особенность является очень удобной при необходимости транспортировки виброоборудования. Длина рамы выдвижного типа составляет 2,5-4,5 м. Из-за относительно большого веса виброинструмент перемещается лишь по направляющим.

Плавающая виброрейка является отделочным виброоборудованием. Другое ее название – это виброшвабра. Она используется для уплотнения слоев до 200 мм толщиной и для их окончательного выравнивания. Эксплуатируют агрегат без направляющих. За счет того, что рейка сделана из алюминия, она легче скользит по поверхности бетонного раствора. Также по этой причине у изделия сравнительно небольшая масса.На рынке строительных инструментов представлены реверсивные модели разных видов, которые способны перемещаться при эксплуатации в двух направлениях: прямом или обратном. Для этого у реек края имеют закругленную форму. Поворот виброоборудования для движения в другую сторону происходит при вращении управляющей рукоятки.

Классификация

Все виброрейки различаются по конструкции и типу привода. У каждой разновидности инструмента есть как свои преимущества, так и недостатки.

По конструкции

Инструменты имеют различия в конструктивном решении. Они отличаются техническими характеристиками, а также назначением.

Плавающая виброрейка

Название указывает на характер перемещения инструмента по поверхности бетона. Их иногда называют виброшвабрами. Предназначена для финишной обработки поверхности, удаляет неровности, выступы и шероховатости.

Основные характеристики:

• масса 15-25 кг;
• глубина уплотнения — до 20 см;
• работают на поверхности без погружения в бетон;
• длина профиля — 1,5-4 м;
• привод электрический или бензиновый;
• мощность двигателя — 1-1,2 кВт;
• управляется одним оператором.

Устройство устанавливают на поверхность бетона и передвигают с помощью рукояти. Разновидностью является реверсивная виброрейка. Поворотом ручки оператор разворачивает профиль и уплотняет зону движением от себя.

Секционная виброрейка

Применяют в строительстве крупногабаритных объектов, перронов, аэродромов, пролетов мостов, туннелей. Уплотняют и выравнивают участки шириной до 30 м, конструкцию собирают из модулей.

Характеристики секционных реек:

• глубина вибрирования — 30-35 см;
• профиль в виде стальной фермы, исключающий прогиб;
• длина секций — 1-3 м;
• сборка на болтах;
• привод электрический, бензиновый или пневматический;
• мощность двигателя — 3 кВт.

Виброрейка телескопическая

В раздвижных рейках регулируется ширина профиля, расположенного на направляющих балках. Конструкция имеет большую жесткость. Инструмент универсален — его используют для выполнения различных по объему работ.

Технические данные:

• длина профиля — 2-8 м;
• привод бензиновый, электрический;
• глубина уплотнения — 15-18 см;
• мощность двигателя — 0,25-3,6 кВт;
• масса — 45-115 кг.

Виброрейка с направляющими

Инструментом обрабатывают бетон на глубину до 30 см. В качестве источника колебаний используют площадочные вибраторы. Перед обработкой бетона выставляют направляющие, по ним перемещают устройство в ходе работы.

Длина профиля 1,5-9 м. Эффективно применять для глубокого уплотнения и для больших площадей бетонирования.

По типу привода

Виброрейки оснащаются тремя типами двигателей:

Бензиновый. Преимущества — маневренность (отсутствие кабеля), автономность питания, электробезопасность. Устройства на бензине применяют на открытом воздухе или в проветриваемых помещениях. Имеют высокую производительность, используют в строительстве больших объектов и в частных целях.

Электрический. Достоинства — экологическая чистота, простота управления, износостойкость, экономичность. Виброрейки с электроприводом легче и компактней бензиновых. Для производства бетонных работ внутри помещений это самый подходящий вариант, нужно учесть доступ к электросети, протяженность кабеля. Питание от сети 220В и 380В.

Пневматический. Компрессор нагнетает воздух в магистральный трубопровод, приводя в движение валы вибраторов. Они равномерно расположены вдоль конструкции секционной виброрейки. Применяют для бетонирования больших площадей.

Делаем виброрейку для укладки бетона

Именно виброрейка для укладки бетона позволяет сделать это покрытие максимально прочным и качественным.

Само по себе покрытие из бетона обладает огромным количеством преимуществ.

Однако, для того чтобы оно действительно имело высокие технические характеристики, его необходимо заливать по всем правилам существующей технологии.

Правильно приготовить раствор и выставить опалубку это только половина дела, бетон необходимо правильно и грамотно укладывать.

Если после высыхания внутри бетонного основания будут завоздушенные области и пустоты, то такое покрытие, скорее всего, не прослужит долгое время и сильно потеряет в качестве.

Поэтому очень важно в процессе заливки цементного раствора, проводить его тщательную утрамбовку и уплотнение. Это позволит выпустить попавший туда воздух, и тем самым убрать пустоты

Данную работу можно проделывать в ручном режиме, путем прокалывания свежего раствора куском арматуры, однако ни кто не гарантирует качество такого бетона, да и при большой площади заливки сделать это будет не просто и достаточно проблематично.

Именно для того, чтобы упростить работу и сделать покрытие максимально качественным, и используется универсальная виброрейка для бетона, которую можно купить, а можно сделать в домашних условиях своими руками.

Разновидности конструкций виброреек

Невзирая на простоту этого оборудования, виброрейки имеют несколько модификаций:

Виброрейка плавающая

Плавающая конструкция данного инструмента устанавливается непосредственно на бетонную поверхность и, совершая самостоятельное плавное продвижение, выполняет свое предназначение. Такие виброрейки для укладки бетона применяется для уплотнения смесей на глубину, не превышающую 18 сантиметров.

Управление плавающим оборудованием осуществляется одним человеком в силу легкости прибора и простоты в эксплуатации. Наиболее эффективна плавающая рейка для устройства гладкого наливного пола.

Виброрейка с направляющими

Виброрейка с существующими направляющими отлично справляется с бетоном толщиной слоя 300 мм. Высокая производительность этого оборудования обеспечивается оснащением его специальными направляющими необходимой длины и подходящей конфигурации.

На фото – движение оборудования по заранее установленным «ограничителям»

Направляющие позволяют виброрейке удерживаться на поверхности бетона. Мощность такого инструмента позволяет качественно уплотнять раствор указанной толщины без привлечения погружных устройств.

Интересно! Довольно часто изготавливается простейшее оборудование из подходящих обрезков металлопроката: профильных труб, угловой стали, швеллера. Оснащается такой прибор простейшим приводом для создания вибрации.

Чтобы сделать виброрейку самому требуется не только кусок железа, но и познания подключения электрических приборов

Виброрейки с реверсом

Из механизмов, работающих по направляющим, отдельным классом выделяются реверсивные устройства. Благодаря своей конструкции с закругленными краями, эти вибраторы действуют при движении в прямом и обратном направлении, что позволяет увеличить эффективность рабочего процесса.

Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

Виброрейки раздвижные

Отдельно следует отметить так называемые раздвижные рейки, которые изготавливаются из алюминиевых или стальных комплектующих.

Подобные телескопические конструкции позволяют регулировать рабочий «захват»:

Алюминиевые от 2,5 до 4,5 м.

Плюс алюминиевой конструкции – легкость

Стальные от 3,5 до 6 м.

Используя такое универсальное оборудование, вы можете выровнять бетонные полы, как в большом ангаре, так и на маленькой площадке, установив направляющие и габариты механизма в нужных параметрах. Виброрейка в этом случае выполняет уплотнение, и выравнивание бетонной смеси сразу на всей площади, и подтягивается вдоль обрабатываемой поверхности с помощью троса.

Секционные виброрейки

Следующий тип ручного вибратора достигает максимальной длины захвата:

• Оборудованные бензиновым приводом — до 15,5м.
• Пневмо- и электроприводные до 25 м.

Для удобства осуществления продвижения устройства по обрабатываемой площади их оснащают дополнительно гидравлическими лебедками и клапаном авто остановки при возникновении возможных препятствий к дальнейшему продвижению механизма.

К сведению! Резка железобетона алмазными кругами также имеет некоторые особенности в своем рабочем процессе. Ведь чем плотнее бетон, чем его структура менее наделена воздухом, тем более прочным он будет, соответственно, усилие и инструмент для работы с ним нужен более надежный. Нередко доступно только алмазное бурение отверстий в бетоне, который был изготовлен с использованием вышеописанного инструмента.

Как работает устройство?

Несмотря на различие моделей, схема действия одинакова: вращательный момент от двигателя передается на вибратор. Эксцентрики создают колебания, передающиеся бетону через раму (профиль). Виброрейка фактически состоит из двух базовых компонентов: рамы и силовой установки.

Схема агрегата достаточно простая, поэтому его часто собирают самостоятельно. Безусловно, устройства, изготовленные своими руками, не обладают идеальными внешними данными, но с работой по уплотнению бетона они справляются. Учитывая высокие цены на новое профессиональное оборудование, дизайном можно пожертвовать ради реальной экономии финансов, которая обязательно будет, если сделать инструмент самому.

Сборка своими руками

Сначала следует перечислить необходимые комплектующие для вибрационной рейки. В список входят:

1. швеллер (для создания каркаса рамы);

2. уголки;

3. болты;

4. электрический двигатель;

5. виброустановка;

6. изоляционная резина;

7. трехфазный кабель;

8. пускатель для электродвигателя, регулирующий обороты;

9. арматура (2 м).

Со схемой самодельной виброрейки можно обратиться в специализированный магазин, чтобы приобрести все материалы по списку. Но вполне возможно, что часть компонентов найдется в собственном гараже или мастерской.

Чтобы сделать виброрейку, потребуется наличие следующего инструмента и оборудования:

• сварочный аппарат с защитной маской и перчатками;
• дрель, сверла по металлу;
• шуруповерт.

Сварочник можно взять в аренду или пригласить специалиста. Это обойдется дороже, но будет 100%-ная гарантия высокого качества швов и креплений. От того, насколько правильно выполнены сварочные работы, зависит долговечность и эксплуатационные параметры создаваемого оборудования.

Тем, кто все-таки решился сделать виброрейку своими руками без посторонней помощи, нужны определенные навыки, а именно:

• опыт работы со сварочным аппаратом;
• знания из области электрики;
• общая аккуратность, умение следовать инструкциям и читать схемы.

Иногда для самодеятельного мастера главным препятствием становится собственное «творчество». Вместо того чтобы правильно выполнять рекомендации, человек хочет сделать «уникальное оборудование», но в итоге получает совсем не тот результат

Чтобы виброрейка для стяжки бетонного пола получилась такой, как она должна быть, важно соблюдать все пункты инструкции

Процесс сборки электрической рейки проводится на ровной поверхности (стол, верстак) в указанной последовательности:

1. Изготовление ручек.

Из куска арматуры формируются 2 изогнутые ручки. При помощи сварки они крепятся к профилю. Можно усилить надежность соединения саморезами, ручки изолируют резиной.

2. Монтаж двигателя.

Мотор размещают по центру рамы. Так обеспечивается равномерная передача вибрации по всему каркасу. Двигатель крепится с помощью двух уголков к раме. Используются саморезы или сварка, последовательность бывает разной. Первый вариант предполагает, что уголки присоединяют к мотору, после чего эта конструкция монтируется на профиль. Во втором случае уголки фиксируются к раме, а потом на них устанавливается двигатель. Методы по своей сути равноценны. Мастер может сделать так, как удобно ему.

3. Крепеж виброустановки.

Важный момент – прочная фиксация кабеля (на раме или на ручках). Пускатель монтируется на моторе или на рукоятке. Аналогично собирается бензиновая виброрейка. Следует отметить, что все сварочные работы при желании заменяются болтовыми соединениями.

Общие рекомендации

1. Рабочая часть виброрейки для домашнего использования в идеальном варианте составляет 2,5-3 м.

2. Мощности двигателя 1,5 кВт достаточно для уплотнения 20-сантиметрового слоя бетона.

3. Вместо металлического профиля вполне подойдут обыкновенные (3/4) или профильные трубы.

4. Наличие преобразователя частоты в конструкции рейки позволяет оптимально выбирать нагрузки.

5. Приваривать двигатель к раме не рекомендуется, так как это усложнит возможные ремонтные работы.

6. Тестируя собранное оборудование, не нужно наливать много раствора. На начальном этапе экспериментируйте на небольших участках. Так приспособиться к технике будет намного проще.

7. Слой бетона наливается выше на 3-4 см от отметки направляющей.

8. Шум двигателя вреден для органов слуха, поэтому используются беруши. Также следует работать в перчатках.

Как сделать ручки?

Схема виброрейки для изготовления своими руками

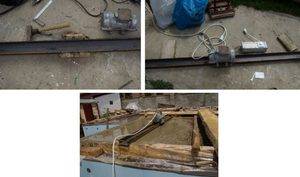

Станина для двигателя готова, двигатель жестко закреплен на ней. Можно считать, что рейка для уплотнения бетона готова к использованию. Но работать с ней пока будет не очень удобно: нужны ручки управления. Сначала вам необходимо на расстоянии в 15 см от двигателя приварить (или прикрутить) два квадратных куска стали в вертикальном положении.

Размеры квадратов должны соотноситься с шириной швеллера. В нижнем углу квадрата сверлим отверстие, после чего от отверстия, как от центра окружности, проводим по обратной стороне квадрата дугу. На этой дуге на одинаковом расстоянии друг от друга должны быть тоже проделаны отверстия. Ручки для управления рейкой в нижней части закрепляются стационарно.

По дуге производится крепеж ручек в зависимости от пользователя рейкой. Не забудьте при крепеже подложить между металлическими квадратами и элементами крепежа прокладки из прессованной резины. Они позволят снять вибрацию от рейки к ручкам управления

При работе на большом участке это очень важно: вибрация может стать причиной плохого самочувствия оператора или даже его психического расстройства

Советы/рекомендации

• Специалисты советуют закреплять раму виброрейки в трёх точках. Это сделает соединение устойчивым и надёжным.

• Не стоит использовать самодельную установку в работах, где предполагается сильная нагрузка, не рассчитанная на мощность двигателя. Это сократит срок эксплуатации агрегата.

• Идеальным решением является сборка конструкции из 4-х раздельных частей. Это поможет производить при необходимости разборку инструмента, перевозить его на другой строительный участок, исключить воздействие одних узлов на другие.

• При выполнении трамбовки бетонной заливки следует двигаться неспешно, равномерно проходя по всем зонам обрабатываемого участка.

• Толщина слоя бетона должна соответствовать мощности двигателя агрегата. В обратном случае качественного уплотнения не достичь.

• Если во время прохода виброрейки в некоторых местах образуется усадка бетона ниже намеченного уровня, стоит подлить ещё порцию раствора.

Залогом длительного срока службы самодельного агрегата является соблюдение правил его эксплуатации.

Как сделать виброрейку своими руками?

• Дата: 19-08-2018
• Рейтинг: 55

Те, кто своими руками заливал хотя бы небольшую площадь бетонной смесью, знают насколько важно не только правильно ее сделать, подобрать качественные строительные материалы, но и залить. Бетонный массив получается более однородный, ровный и плотный, если его хорошенько утрамбовать, воздействуя вибрацией

Для достижения упомянутых качеств бетона строители используют разнообразную вибрационную технику, но наиболее эффективной считается виброрейка.

Схема вакуумирования бетонной смеси.

Ее применение при заливке бетона помогает получить покрытие высокого качества и, следовательно, более долговечное.

К преимуществам применения виброрейки можно отнести:

• удобство конструкции;
• высокое качество работы;
• простота эксплуатации и ухода за изделием, а также возможность замены профиля;
• возможность использования для больших площадей.

Принцип работы виброрейки

Инструмент представляет собой балку из алюминия, установленную на площадке, где находится и вибратор. Скобы, прикрепленные с обеих сторон к профилю, фиксируют виброрейку и облегчают ее перемещение. При включении устройства возникают колебания, которые передаются на рабочие профили, а затем и на поверхность бетона.

Схема устройства виброрейки.

Чем качественное покрытие отличается от некачественного? Отсутствием пористости и неоднородности. Именно их и снижает виброрейка для бетона. Однако данный агрегат производится многими фирмами, причем нескольких видов. От типа конструкции зависит область применения, получаемый эффект и, конечно, цена. Так, чем больше масса балки, тем плотнее получается бетон. Но если вы зайдете в строительный магазин и проконсультируетесь со специалистом, то для частного пользования вам будет предложена виброрейка полегче, потому как с ней проще работать. Какие еще характеристики влияют на качество работы? Частота ударов в минуту в совокупности с высотой подъема подвижной балки — один из самых важных параметров.

Немного разобравшись в том, как работает этот агрегат, становится понятно, что виброрейка для бетона устроена просто. Многие умельцы в состоянии сделать ее своими руками. В зависимости от имеющихся у вас материалов, можно изготовить электрическую или бензиновую виброрейку для бетона, плавающую или двойную, раздвижную или секционную. Но если вы решили сделать ее своими руками для периодичных работ в частном строительстве, то есть смысл сделать самый простой агрегат, для чего потребуется совсем немного времени, сил и материала. Единственной трудностью может оказаться отсутствие сварочного аппарата. Если вы не имеете навыков сварки и некого попросить, то можно заменить сварку болтовым соединением.

Что потребуется:

• уголок 4×4 — 2 шт. по 20-25 см;
• швеллер нужной длины — от 2 м и больше;
• арматура или труба для ручки — 2 куска расчетной длины;
• электродвигатель;
• сварочный аппарат.

Порядок работы:

1. Приварите в центре швеллера 2 уголка, расстояние между ними рассчитывайте в зависимости от размеров электродвигателя.
2. Согните арматуру или трубу, которая будет служить ручкой, и приварите ее к швеллеру на удобном расстоянии.
3. Сверлим отверстия под электродвигатель.
4. Крепим двигатель к раме.
5. Самодельная виброрейка готова, приступаем к работе.

Вместо швеллера можно использовать трубу квадратного профиля, тогда конструкция станет тяжелее. В промышленности изготавливают еще много типов, которые имеют свои достоинства и недостатки. Изучив их, вы сможете соорудить своими руками инструмент, который будет удовлетворять вашим требованиям. Например, взяв для рамы алюминиевый профиль, вы облегчите конструкцию и исключите возможность коррозии. А сделав раму из 2-х расположенных параллельно друг другу профилей и прикрепив к ним двигатель, вы получите двойную виброрейку. Все зависит от ваших целей и возможностей.

moifundament.ru

Принцип и основы работы

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.

https://youtube.com/watch?v=8LsIh7mbsU4

Данное универсальное оборудование можно купить в любом специализированном магазине, однако стоимость его достаточно высокая.

Оптимальным вариантом будет собрать его своими руками, тем более сделать это сможет каждый.

Изготовление инструмента

Изготовление виброрейки для бетона своими руками может отличаться по многим параметрам, поэтому рассмотрим один из простейших вариантов. Отмечаем центральную часть швеллера и отступаем от нее в обе стороны на такое расстояние, чтобы внутри можно было разместить мотор.

Одним словом, вам предстоит приварить основу для крепления двигателя. Обычно мастера не мучаются в выборе двигателя, поэтому используют любой от пришедшей в негодность бытовой техники. Очень часто это двигатели от пылесосов или стиральных машин. Мощность у них бывает маловата, вес тоже не очень большой. А это значит, что создаваемая вибрация не сможет в достаточной мере уплотнять бетон или основу под него. А вот использование бензинового двигателя от старой бензопилы — это вполне хорошее решение. Тем более что в этом случае вам не придется приобретать различные удлинители, искать удобное подключение и заботиться об изоляции. Работать можно будет в любом месте и в любое время.

Как выбрать виброрейку?

Виброрейка – это довольно дорогостоящий профессиональный инструмент.

Хотя в модельной линейке некоторых производителей и присутствует бюджетная серия оборудования, все же для частного строительства или для небольших объемов работ оптимальным станет аренда инструмента.

Мастерам, у которых заливка площадей бетоном поставлена на поток, потребуется хорошая профессиональная виброрейка.

Если говорить о плавающих моделях, оптимальным станет вариант со сменными лезвиями.

Его достоинства заключаются в возможности подобрать требуемую ширину в достаточно широких пределах, а также удобство транспортировки.

По этой же причине следует смотреть в сторону телескопических рамок при покупке оборудования под направляющие.

Если предполагается работа на электрифицированных объектах, в преимуществе электрические виброрейки, так как их можно применять как снаружи, так и внутри помещений.

Выбор виброрейки следует выполнять с учетом типа и объема предстоящих работ, разумеется, в приоритете модели с возможностью настройки ширины рабочего профиля.

Также хорошим дополнением станет регулировка частоты вибрации и вынуждающей силы.

Кроме этого, следует отталкиваться от необходимой производительности, длительности рабочего сезона, места эксплуатации, и наличия качественного сервисного сопровождения.
