Описание видов
Врезной замок — наиболее распространенный вариант
Выбирая замок для ворот из профнастила, следует изначально определиться с типом его установки.
- Навесные. Состоят из корпуса, в который вставляется съемная или откидная дужка. Замыкание производится путем вставления дужки в приваренные к каркасу петлям. Конструкция простая, надежная, но крайне уязвимая, так как все ее детали находятся в свободном доступе.
- Врезные. Корпус вставляется непосредственно в стойку ворот. Снаружи отмыкаются ключом, изнутри может быть как скважина, так и защелка. Изделия отличаются повышенной надежностью при условии усиления каркаса и закрытия щели между створкой полосой металла.
- Накладные. Наиболее простой вариант в плане монтажа. Устройство просто прикручивается болтами к металлической трубе, а в полотне делается отверстие под ключ. Напротив корпуса на опору крепится ответная планка для приема ригеля.
При проектировании учитываются такие параметры, как соотношение ширины самой калитки, размер лицевой планки замка, а также глубина его корпуса.
Далее нужно выбрать наиболее подходящий тип запорного механизма.
Производители предлагают такие конструкции:
- Электромеханические. Надежные во всех отношениях устройства. Отличаются прочностью и универсальностью. Комбинацию цифр можно менять по мере необходимости хоть несколько раз в день. Слабым местом является зависимость от электричества, но есть дублирование простым ключом. Подключение к источнику бесперебойного питания решает эту проблему.
- Кодовые. Довольно распространенные, но не самые популярные устройства. Их открывание проводится путем одновременного нажатия на несколько кнопок, а закрывание простым захлопыванием. Недостаток состоит в том, что рабочие кнопки быстро затираются и злоумышленники без особого труда могут определить нужную комбинацию.
- Электромагнитные. Подобные устройства (домофоны) устанавливаются на дверях многоэтажных зданий. Створки удерживаются в закрытом состоянии за счет двух электрических магнитов. При прикладывании к пульту электронного ключа сигнал прерывается и двери можно открывать. С одной стороны удобно, но не надежно как в плане зависимости от тока, так и легкостью подбора частоты сигнала.
Современные виды запоров
Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.
Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.
Смонтированный электромагнитный замок для ворот
Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.
Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.
Вариант электромагнитного замка для сварных ворот
Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.
На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.
Схема с размерами для изготовления самодельного засова на ворота
Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.
Полезные советы
Чтобы устройство надежно защищало имущество, потребуются некоторые усилия. Вот список главных моментов:
Вся механика требует тщательной смазки, регулярной профилактики
Образование конденсата быстро приводит к окислению и заеданию
При использовании врезного или накладного замка важно обеспечить строго вертикальное расположение опорных столбов. На некоторых видах грунта зазор между ригелем и ответной планкой может составлять 3-8 мм
Замок обязательно закрывайте от осадков
Это может быть крыша или отдельный козырек. В крайнем случае используйте обрезок пластиковой бутылки. При установке электрических систем потребуется гофра для прокладки кабеля. Перед установкой проверяйте работоспособность. Хорошо, если замок работает плавно, нет проблем с открыванием. Выбирайте только модели для наружной установки. Изнутри замок должен открываться без ключа на случай, если зимой в замочной скважине застынет вода.
Ручка и запор не должны находиться рядом при установке. Под ручку потребуется отдельный крепеж. Она не должна препятствовать повороту ключа.
Для чего нужны узкопрофильные замки
С появлением облегчённых узкопрофильных дверей появилась потребность в изготовлении более лёгких, но таких же надёжных врезных замочных механизмов. В основном такие замки врезаются в двери, которые постоянно используются в течение рабочего дня. Речь идёт о пластиковых дверях в магазинах, больничных кабинетах и лабораториях.
Замок врезной узкопрофильный отличается от стандартных своим размером и другими характерными особенностями:
- наличие узкой планки;
- малый промежуток между планкой и центром ручки.
Перед покупкой узкопрофильного замка мы рекомендуем вам ознакомиться с некоторыми критериями выбора
Во-первых, обратите внимание на то, из какого материала изготовлена ваша дверь. Она может быть или алюминиевой, или пластиковой
Цена на замок во многом зависит от этого фактора, ведь в первом случае мы можем предложить вам классический замок с регулируемой защёлкой, а во втором – с защёлкой-роликом (при этом отсутствует личинка).
Удобный интерфейс интернет магазина «ЗамкиТут» позволит вам за считанные секунды оформить заказ. Мы осуществляем доставку товаров по Москве и ближайшему Подмосковью, но есть возможность самовывоза.

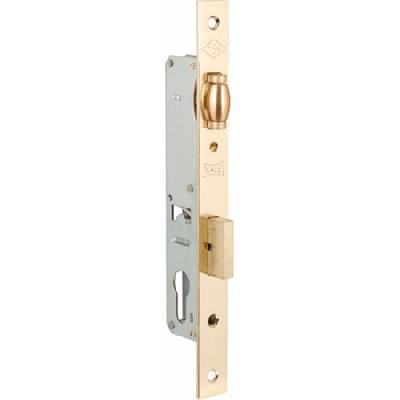

Врезной замок Kale Kilit 153-35 mm (без цилиндра)
Врезной замок Kale Kilit 153-20 (без цилиндра)
Врезной замок Apecs 7000-25-NI

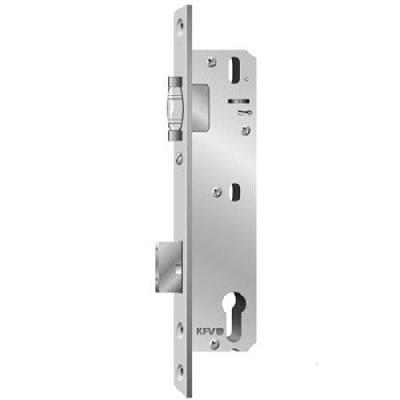

Замок врезной KFV 49/PZW/F16/40

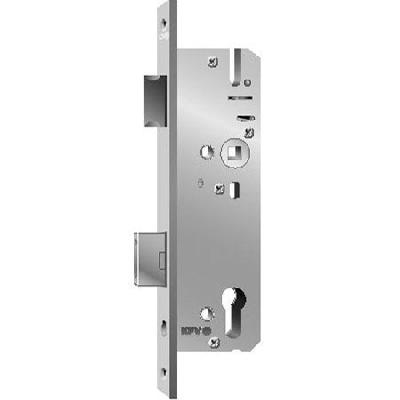

Замок врезной KFV 51/PZW/F16/40
Замок врезной KFV 49/PZW/F16/25
Врезной замок Apecs 7000-45-R-NI
Врезной замок Kale Kilit 153-30 (без цилиндра)
Врезной замок Apecs 7000-30-NI
Врезной замок Apecs 7000-35-NI
Замок врезной KFV 51/PZW/F16/25
Врезной замок Kale Kilit 155-30 (без цилиндра)
Врезной замок Apecs 7000-45-NI
Врезной замок Apecs 7000-40-R-NI
Врезной замок Kale Kilit 155-35 (без цилиндра)
Врезной замок Apecs 7000-40-NI
Врезной замок Kale Kilit 155-25 (без цилиндра)
Врезной замок Apecs 7000-25-R-NI
Замок врезной Kale-kilit 153 P 25mm
Замок врезной KFV 49/PZW/F16/35
Врезной замок Apecs 7000-30-R-NI
Замок врезной KFV 51/PZW/F16/45
Замок врезной KFV 49/PZW/F16/45
Врезной замок Apecs 7000-35-R-NI
Врезной замок Kale Kilit 153-25 (без цилиндра)
Замок врезной KFV 51/PZW/F16/30
Врезной замок Kale Kilit 155-20 (без цилиндра)
Замок врезной KFV 49/PZW/F16/30
Замок врезной KFV 51/PZW/F16/35
Замок врезной Kale-kilit 153 P 20mm
Замок врезной Kale-kilit 153 P 35mm
Врезной замок Гардиан Profi 25.11.16 с защелкой
Выберите тип замка:
Установка замка
Инструменты для установки замка на калитку из профнастила:
- сварочный аппарат;
- дрель со сверлами;
- болгарка с кругом по металлу;
- шуруповерт;
- отвертка;
- угольник;
- чертилка, роль которой может выполнять острозаточенный предмет из инструментальной стали, для разметки отверстий и пазов на металле.
Установка накладного замка

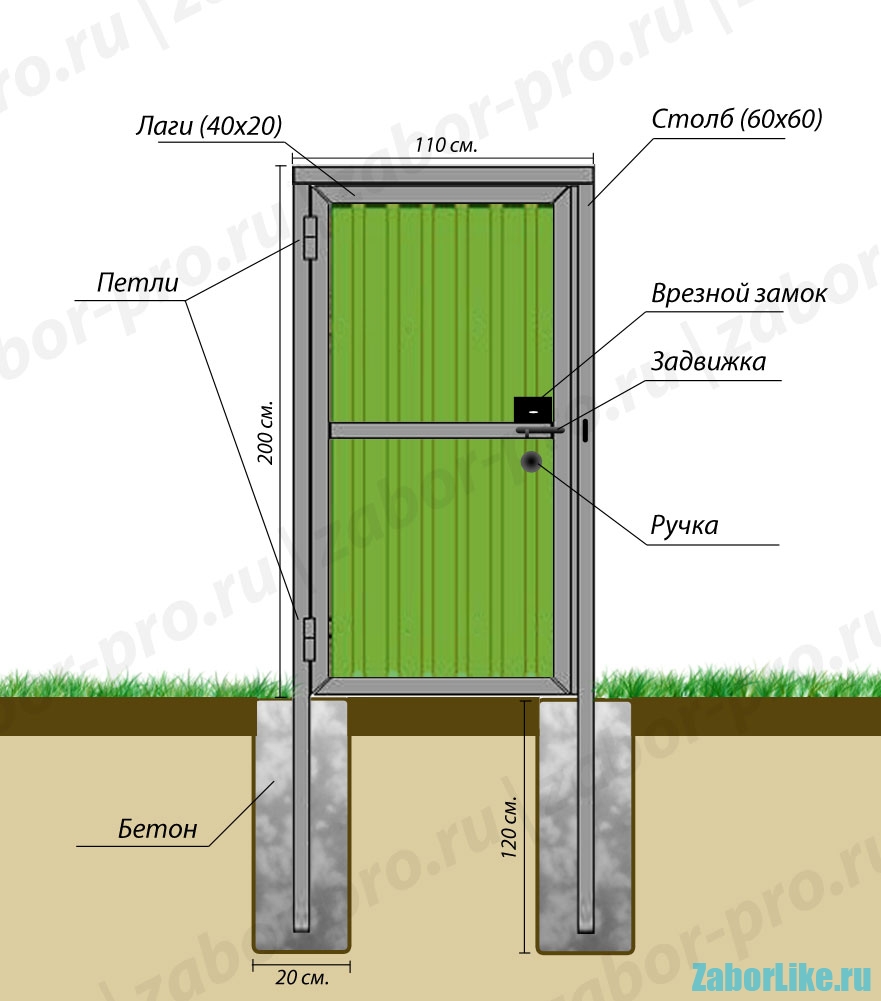

При изготовлении калитки из профнастила на высоте 900 мм от уровня земли обычно вваривается поперечина. Если поперечный силовой элемент конструкции находится в другом месте, то под замок придется наваривать еще одну пластину. Замок с внутренней стороны калитки нужно расположить так, чтобы на поперечину попадало одно из крепежных отверстий, а ручка и сердечник попадали выше или ниже ее и разметить отверстия в дверном полотне для основного механизма и столбе под ригель. Если конструкция столба не позволяет выполнить в нем отверстие, то необходимо под ответную часть замка наварить пластину на нем.
Следующий этап работы – это сверление отверстий под ключ и ручку, и под ригель в столбе. Отверстия высверливаются по контуру и выравниваются напильником. На профлисте зачастую неудобно надевать гайки на резьбу болтов крепления механизма. Поэтому, чтобы закрепить его, лучше использовать саморезы по металлу. Отверстия под них заранее не сверлятся. Можно также использовать винты, под которые выполняются отверстия меньшего диаметра, и нарезается резьба с помощью метчика. Когда механизм закреплен, нужно установить сердечник и ручки с накладками.

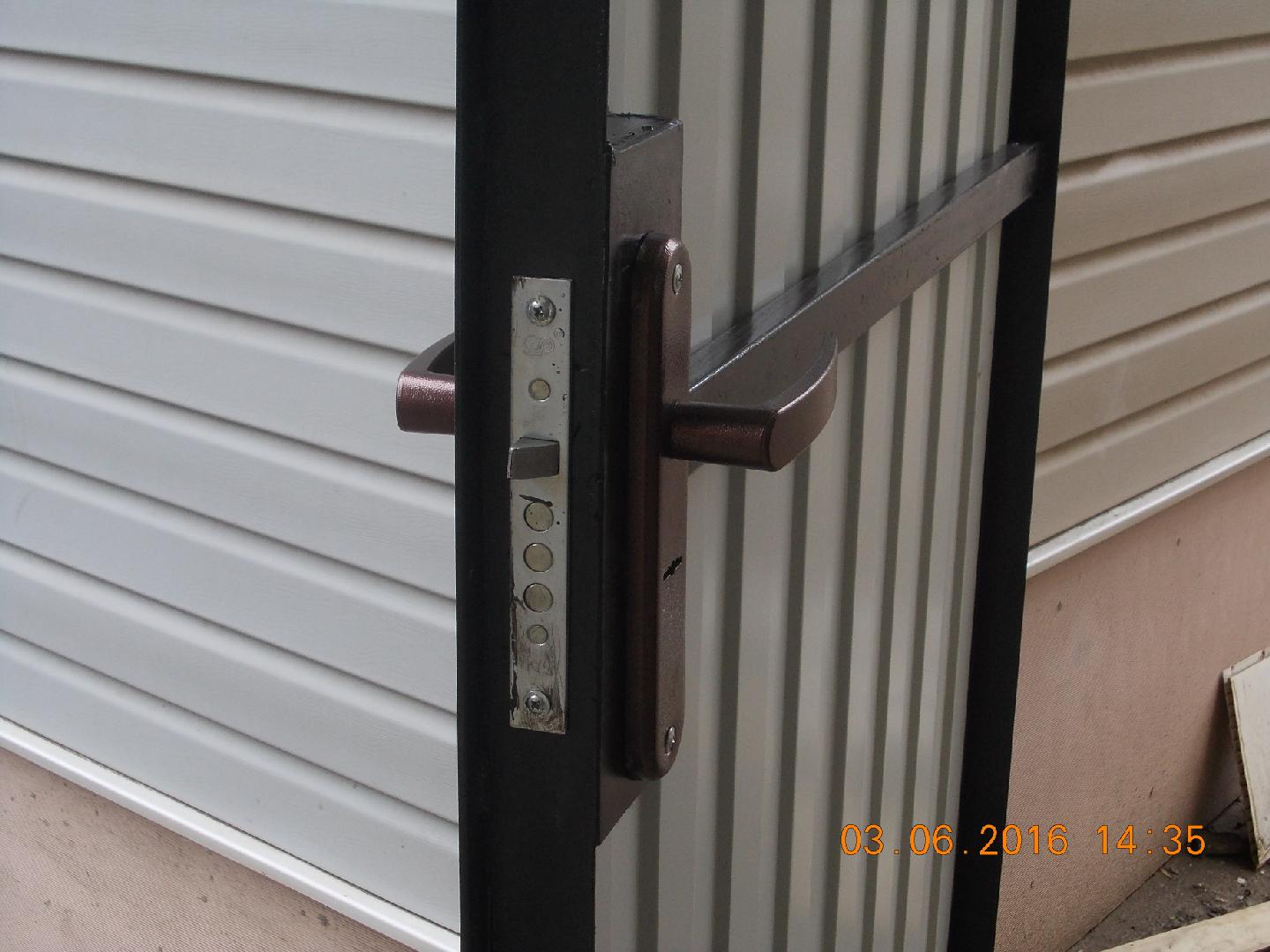

Установка врезного замка
Для калиток из профнастила выпускаются специальные узкопрофильные врезные замки с маленьким расстоянием от планки до центра цилиндра (личинки) и узкой планкой. Они предназначены для установки в трубу с размерами 40 × 40, 40 × 50, 40 × 60 или 60 × 60 мм. Удобны такие механизмы и тем, что они комплектуются личинками, которые легко заменить, если, например, были потеряны ключи. Сквозные винты для крепления личинок и дверных ручек увеличивают надежность замка и осложняют его взлом.
Но если решение об установке врезного устройства принималось уже после изготовления калитки из профнастила, и в качестве ее каркаса использовалась тонкая профильная труба, то под замок варится короб из стального листа толщиной 3 мм. Зазоры между стенками короба и корпусом замка должны быть минимальны.
Короб это или профильная труба, последовательность работ одинакова. Сначала в торце калитки из профнастила в коробе или профиле размечаются отверстия под крепеж и паз под корпус запорного устройства. Болгаркой выполняются два продольных реза и диагональ между ними. При этом получаются два треугольника, где две стороны, образующие острый угол, это разрезы в металле. Треугольники по узкой стороне отгибаются наружу и срезаются. Края паза под механизм обрабатываются напильником. Высверливаются отверстия под крепежные винты. Такие же работы проводятся для установки ответной части.
В полотне калитки (профнастиле) с внешней и внутренней стороны или на коробе размечаются и выполняются дрелью отверстия для установки личинки и врезания стержней, на которые будут монтироваться ручки. На дрель нужно установить сверло с небольшим диаметром. Отмеченные отверстия аккуратно высверливаются так, чтобы они впоследствии полностью закрывались декоративными накладками. Затем устанавливается и крепится саморезами механизм. Крепить можно и клепочным пистолетом, если такое оборудование есть под рукой. В механизм вставляется личинка и закрепляется специальным винтом. После этого монтируется квадратный стержень и на нем устанавливаются и закрепляются ручки.
Когда устройство установлено и закреплено, размечаются пазы для таблетки механизма и язычка. Очень точно определяется место паза, если язычок и таблетку вымазать шпатлевкой или обычной зубной пастой и несколько раз попробовать запереть калитку. Белые следы на столбе – это и есть разметка для выполнения пазов. Выполненные отверстия накрываются ответной планкой, которая крепится к столбу так же, как запорный механизм к профилю каркаса калитки.
Производители предлагают множество вариантов замков, в том числе и сконструированных специально для калиток из профнастила. Остается только определиться с типом устройства и бюджетом, выделенным для этой цели и аккуратно выполнить монтаж.
Какой замок поставить на калитку из профнастила
Замочные устройства делятся на следующие виды:
- Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
- Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
- Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
- Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.
Врезной механизм
Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.
В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.
Зимой
Электромеханические варианты
Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.
Накладной вариант перед установкой
Кодовые электромеханические изделия
Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.
Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

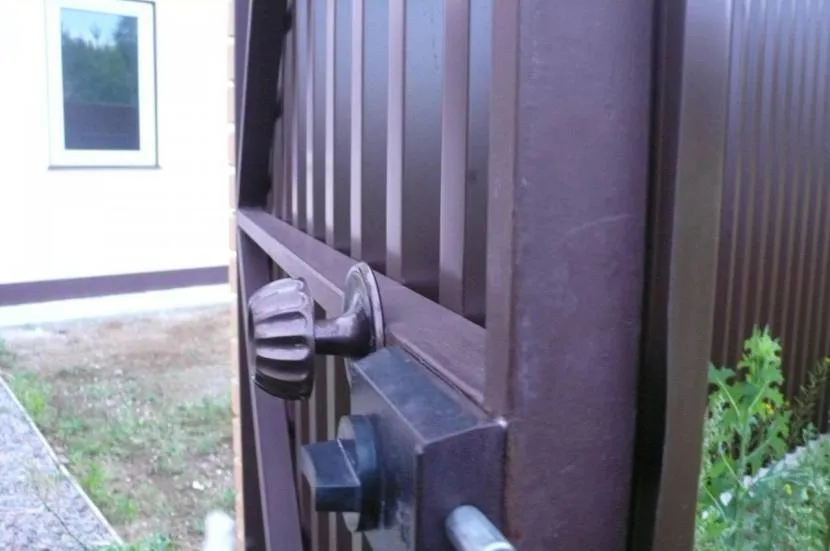

Надежный вариант на сварной конструкции
Электромагнитные
Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.
На складе
Также к преимуществам относят следующее:
- нельзя отпереть отмычкой;
- можно крепить в местах частой эксплуатации двери;
- нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.
Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:
- Сдвиговые.
- Удерживающие.
Перед монтажом
Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.
Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.
На фото изображен навесной замок.
В строительном магазине
Запорные механизмы для калиток из профнастила
Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.
Схема цилиндрового механизма для врезного изделия
Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.
Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.
На фото ниже представлена калитка из профлиста с ручкой на даче.
Летом
Виды замков по способу крепления
Способ крепления замка подбирается по материалу полотна и необходимости открывать с одной стороны или двухсторонний, нужен дешевый запор или хороший и дорогой, с дистанционным способом открывания.
Недостатком такого изделия является его незащищенность перед влагой
Навесные
Амбарные замки много десятилетий назад навешивались на сараи и другие хозяйственные постройки снаружи. Механизмы были тяжелые, большие по размеру. Цеплялся наружный замок за петли, закрепленные в двери и на стене.
Схема навесной модели
Современные навесные модели небольших размеров, кодовые и цилиндровые. Навешиваются на петли и в проушины засовов. Достоинства навесных замков:
- дешевые;
- простые в использовании;
- легко устанавливаются на калитку самостоятельно.
В комплекте со стопором навесными моделями закрывают сдвижные калитки и ворота.
Оборудование ответной части под запирающее устройство
К недостаткам навесных моделей можно отнести следующие факторы:
- Закрываются и открываются только с одной стороны.
- Со стороны видно, что на участке и в доме никого нет.
- Не фиксируют калитку жестко в закрытом положении.
- Легко взламываются ломиком.
При небольшом механическом воздействии такой замок быстро выходит из строя
Навесные модели запоров востребованы для ограждения от проникновения на частный дачный или садовый участок, расположенные на охраняемой территории общества. Используется для домов с периодическим посещением, для запирания калиток и ворот изнутри на ночь.
Врезные изделия
Надежный и удобный двухсторонний замок врезной для калитки уличный с ручкой – он легко открывается с обеих сторон. Изнутри – вертушкой, снаружи – ключом. Защелка позволяет фиксировать калитку в закрытом положении, не замыкая ее. Чтобы войти, достаточно повернуть ручку.
Такие модели менее подвержены воздействию влаги
Запорный механизм врезается внутрь полотна – вставляется в сделанную для него нишу. Снаружи имеется только небольшое отверстие с гнездом под ключ, малозаметное на расстоянии.
Большинство моделей имеет ширину 25 мм и легко вставляется в деревянный профиль и полотно от 40 мм толщиной. Применяют их для дверей и калиток, обшитых деревом, ДСП и другими материалами, имеющими большую толщину, в которую возможна врезка. Специально для кованых ворот и калиток выпускаются узкие модели размерами 20х40 мм. Узкопрофильный механизм легко помещается в профиль рамы.
Устройство врезного сувальдного замка
Цена врезного замка зависит от типа внутреннего механизма. Основным достоинством врезных моделей является их расположение внутри полотна. Добраться до замка закрытой калитки и взломать его невозможно.
Недостаток конструкции: сложная установка и ослабление полотна калитки в районе запора. Надо выбирать с торца паз в полотне по размеру корпуса. Перед тем как ставить замок на калитку из профнастила, необходимо купить готовый кожух или сварить из листа самостоятельно.
Схема врезного замка
Накладные варианты
Решая, какой замок поставить на створку из тонкого материала, профлиста, поликарбоната, оцинковки, необходимо обратить внимание на накладные модели. Они имеют корпус с одной стороны и по бокам, вторая закрыта полотном калитки
Для накладных механизмов не имеет значения толщина материала, уличный он или на дверь. Главное, чтобы он был прочный.

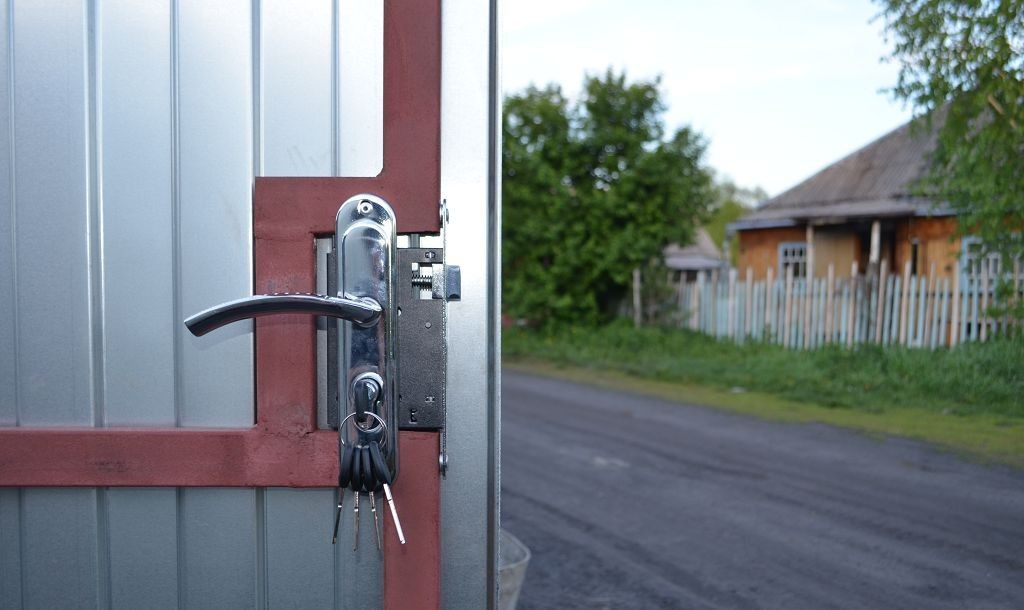

Образец установленного накладного устройства
Накладной запор можно выбирать разных конструкций. Дешевый механический замок на профнастил и дорогой электромагнитный на кованую ограду. Механизм легко устанавливается своими руками. Сам корпус прикручивается четырьмя винтами на краю створки. Накладная планка с отверстиями под ригели монтируется на стойке забора аналогичным способом.
Достоинства накладного варианта:
- дешевый;
- не видно с улицы;
- трудно взломать;
- простая установка на калитку.
Принципиальная схема работы накладного механизма
В накладных вариантах запора может быть защелка и ручка, установленная с двух сторон. Способ открывания зависит от устройства запорного механизма. Под профнастил следует подложить планку для прочности.
Стоимость
Ценовая политика моделей разнообразна. Стоимость изделий в зависимости от региона может меняться. Однако для наглядности желающим купить замки приведена примерная цена каждого типа замка.
Навесные механизмы являются самыми бюджетными на рынке таких товаров. Стоимость таких изделий варьируется от 80 руб. за штуку. Рост этого показателя у названных моделей чаще всего обусловлен сложностью запирающего устройства и типом материала.
Стоимость варьируется от марки и сложности замка
Накладной замок на калитку иностранных производителей имеет цену от 2500 руб. за штуку. В целях экономии можно ограничиться и приобретением механизмов отечественных заводов-изготовителей: «Омега», «Зенит» и пр. Нижний порог стоимости таких изделий берет свое начало от 350 руб. за штуку.
Установка накладного замка на калитку
При условии того, что входная конструкция собрана, вывешена на петлях и покрыта декоративным материалом, необходимо для установки накладного замка на калитку из профнастила подготовить или купить следующие инструменты:
- сварочный аппарат;
- кусок стального листа толщиной 3 мм;
- дрель;
- болгарку;
- угольник.
Схема устройства накладного замка
Подготовка и разметка
Выполнение этих мероприятий начинается с примерки замочного изделия с внутренней стороны калитки. Сделать это необходимо так, чтобы одно из отверстий, в котором планируется к размещению крепежная фурнитура, попадало на вертикальную профилированную трубу. При этом места под сердечник с ручкой должны оказаться выше или ниже от него.
Разметка — важный этап установки
Далее переходим к разметке остальных отверстий на каркасе и выемки под ригель. Если столб на калитке и смежных воротах имеет небольшие размеры или круглую форму, следует приварить на опорный элемент уголок или пластину. Это необходимо для ответной части замка.
Принцип установки накладного механизма
Инструкция установки накладного замка на калитку из профнастила в картинкахЧтобы выяснить, как установить замок на калитку из профнастила, следует определиться накладной или врезной механизм конструкции вашей калитки подходит больше. И если вашим выбором стал накладной замок, то рассмотрим тактику его установки своими руками.Если калитка уже готова и обшита профнастилом, то остается только вооружиться сварочным аппаратом, небольшим куском стали, желательно толщиной 2 мм (можно и толще), ну и дополнительными инструментами, которые всегда находятся под рукой у хорошего хозяина. Это болгарка, дрель, угольник и маркер.В большинстве случаев, поперечина на калитке располагается так, чтобы на нее впоследствии можно было поставить замок. Оптимальное ее расположение от земли составляет 90 см. Остается только приложить замок изнутри конструкции так, чтобы отверстия для крепежа на корпусе механизма находились на поперечине, а сердцевина и ручка механизма — над или под ней:
- Маркером отмечаются места отверстий и расположение ригеля. Если опорные столбы конструкции были изготовлены из узкого для замка материала, то понадобится своими руками наваривать на свободный от петель столб под ответный элемент механизма металлическую пластину или подходящих размеров уголок. На нем тоже необходимо сделать отметки маркером.
- Затем просверливаются отверстия под крепежи на поперечине каркаса, под сердцевину и ручку – в профлисте и паз под ответный механизм — на столбе.
- Остается надежно закрепить замок на калитке из профнастила и другие элементы.
Пошаговая инструкция
Место для замка вначале отмечают маркером, затем механизм закрепляется болтами
Сделать монтаж замка на ворота своими руками можно, следуя несложной пошаговой инструкции:
На высоте около 1 м от земли необходимо сделать разметку под корпус. Приложив замок к профилю, отмечают нижний и верхний край, боковые стороны.
В углах отмеченного прямоугольника высверливают отверстия. Так легче работать болгаркой, не повредив лишний металл.
Углошлифовальной машинкой делают отверстие-паз в профильной трубе. Углы дотачивают напильником. Перед работой желательно демонтировать профлист, чтобы не повредить защитный слой и для удобства работы.
Вставляют в паз замок и отмечают места крепления. Высверливают отверстие на 0,3 мм меньше диаметра крепёжного самореза. Другой вариант — нарезают резьбу для винтов.
Прикладывая корпус замка к профилю, отмечают места для секретного механизма или прорези для ключа. Просверливают отверстия необходимого диаметра, или прорезают замочную скважину для сувальдных или реечных ключей
Важно предварительно изучить подробную инструкцию производителя. В ней часто находится шаблон, который помогает сделать разметку.
Крепят замок, при необходимости устанавливают цилиндровый механизм.
Закрыв калитку, отмечают места куда будет входить засов на косяке двери.
Вырезают пазы, проверяют, чтобы засовы при закрывании свободно заходили в отверстия
Напильником добиваются точности совпадения.
Устанавливают декоративную планку на косяк калитки.
Сделав замеры, вырезают пластины для изготовления защитного кожуха. Пластины приваривают, предварительно сняв замок, обязательно защитив или сняв профлист.
Для калиток, обрамлённых евроштакетником, корпус защищают со всех сторон.
После сварки кожух и профильную трубу красят, чтобы предотвратить коррозию.
После установки всех элементов проводят монтаж декоративных элементов со стороны двора и улицы.
Чего нельзя делать при врезке замка?
Когда дело доходит до установки замка, многие «мастера-самоучки» совершают целый ряд ошибок, сказывающихся впоследствии на срок эксплуатации затворного механизма. Сетуя на некачественный замок, некоторым даже в голову не приходит, что причина кроется именно в монтаже, а точнее в ошибках, которые совершаются в его процессе.
Ошибки при врезке замков в калитку — неверно вымерен диаметр отверстий
Итак, чего не рекомендуется делать при врезке замка:
- Использовать для распила обычные диски болгарки. Нужно подбирать диск в соответствии с материалом, иначе есть риск повреждения не только защитного поверхностного слоя забора, но и самого инструмента.
- Делать выемку больше габаритов замка. Главная задача – это закрепить сердцевину внутри калитки, если отверстие будет больше, то это сделать будет невозможно. Сердцевина будет проваливаться в полость калитки.
- Производить работу в мороз и слякоть. Наиболее оптимальным считается установка замка в домашних условиях. Снег, дождь и мороз могут существенно повлиять на процесс врезки замка, а также на его дальнейшее качество и срок службы.
Соблюдая все эти рекомендации, процесс установки замка окажется весьма приятной процедурой, не отнимающей большого количества времени.
Врезные замки одни из наиболее прочных и надежных, однако, их установка может потребовать специальных навыков. Желая получить надежную защиту, следует монтировать такие замки в соответствии с общепринятыми правилами и рекомендациями.

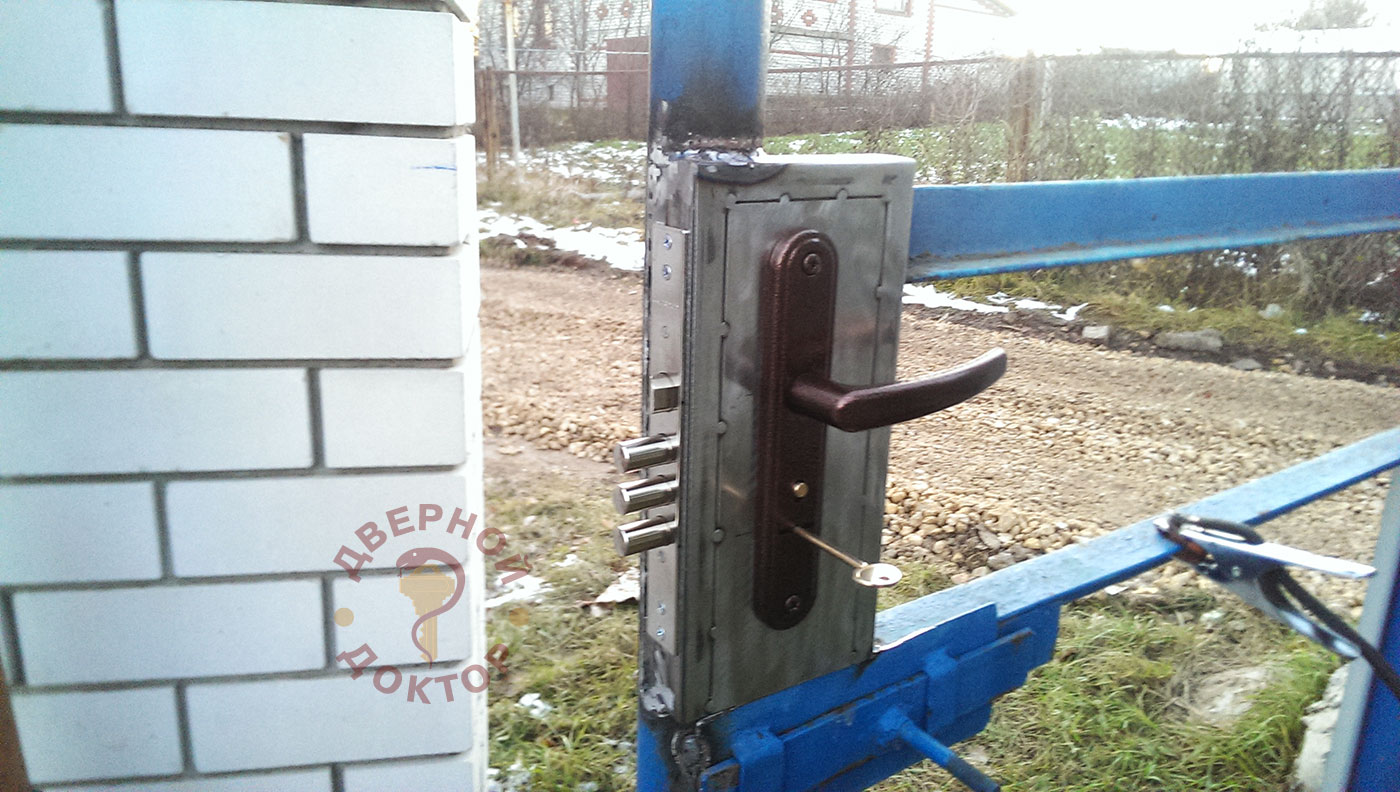

Металлический короб для защиты замка
Врезные замки имеют свои особенности, а для заборов из профнастила еще и требуют создания дополнительной металлической коробки, куда погружается тело замка.
Как установить замок на калитку из профнастила
Схема калитки из профнастила с основными размерами (расположение замка).
Теперь разберем особенности установки электромеханических замков на калитку. Они бывают врезными и накладными. Высоконадежные механизмы удобны в использовании и длительны в эксплуатации. Устанавливают их горизонтально или вертикально, но до этого осматривают калитку на предмет перекоса и легкого открытия-закрытия. Ход дверцы должен быть плавным и бесшумным.
Далее следует изучить приложенную к замку инструкцию. Если хозяин желает соединить замок и домофон в общую систему, он должен продумать коммутацию и подведение электросети. Установочные работы начинают с разметки мест под замок и на дверном полотне, и на каркасе ворот. Замок прикладывают к избранному месту и помечают карандашом точки под отверстия.
Расстоянию меж замком и ответной частью отводят не более 0,5 см. Устройство накладывают на подготовленное место и закрепляют саморезами. Аналогично позиционируют ответную часть на каркасе ворот и проверяют точность установки. Дверца во входной группе должна без труда закрываться, а замочный ригель – свободно погружаться в ответную часть.
На следующем этапе работ занимаются монтажом клавиатуры или считывателя кода. От электрощита протягивают кабель и стыкуют с клеммами замка. После подключения подают ток на замок и проверяют функциональность механизма. При отсутствии затруднений крышку помещают на замок и считают работу завершенной.
Врезной электромеханический замок для защиты калиток приусадебных участков используют редко. Он сложен и трудоёмок в установке. Установка домофона и вспомогательных элементов требует привлечения специалистов.
Накладные
Самый распространенный вид уличного замка, устанавливаемого на калитку, благодаря своей надежности и простоте установки. Несложно установить такой замок на калитку своими руками.
По типу запорного механизма различают два вида накладных замков:
- Цилиндрические. Имеют кодовую систему стержней, чем их больше, тем надежней.
- Сувальдовые. Механизм замка построен на перемещении пластин (сувальд), их количество и разнообразие форм определяют уровень надежности замка.
Сувальдовые считаются более надежными. Основным их недостатком является наличие габаритного ключа, который неудобно носить с собой.
Навесной замок крепится к дверному полотну с одной стороны, что усложняет его монтаж.
Как выбрать профлист для ворот
Когда делаешь ворота из профлиста своими руками, нужно знать, что свойства этого материала зависят от толщины металла, размера и формы ребер жесткости, характера защитно-декоративного покрытия.
Повышенную нагрузку хорошо выдерживает несущая форма профиля, т. к. в ней есть дополнительное ребро. Кроме несущей, делают также стеновые и универсальные разновидности листов. Их маркировка и назначение следующие:
- НС – универсальный профиль. Подходит для модульных построек, перегородок, навесов, забора и ворот. Ребра в нем бывают 3,5-15,3 см.
- С – стеновые элементы. Наиболее дешевый вид профлиста. Высота борозд – от 8 мм до 4,4 см. Используются, чтобы делать легкие конструкции крыш, беседок, гаражей, забора, отделки фасадов построек.
- Н – несущий тип. Его повышенная прочность применяется для межэтажных несъемных опалубок при монтаже перекрытий, кровли.
Общие требования
Замки на калитку должны быть стойкими к появлению ржавчины Запорный механизм на дверях, выходящих на улицу, подвергается высоким нагрузкам. К нему предъявляются жесткие требования:
- Замок на ворота из профнастила должен быть стоек к действию воды.
- Модель для калитки в частном секторе должна быть небольшой. Дверь во двор из профлиста – тонколистовая конструкция, массивный запор сюда не подойдет.
- Стойкость к пыли – используемый на улице механизм загрязняется намного быстрее. Для калиток рекомендуют выбирать сувальдные модели, так как они лучше всего защищены от попадания грязи внутрь.
- Стойкость к взлому – замок должен гарантировать определенную степень защиты.
На что обратить внимание
Перед выполнением работ по установке запорной конструкции следует разобраться в вопросе, как сделать это своими руками, и убедиться, что модель замка действительно подходит к выбранному месту. В противном случае появляется риск безосновательной траты денег и времени в совокупности с необходимостью замены поврежденного профилированного листа калитки.
Перед покупкой внимательно изучаем приложенную документацию
Как это было уже отмечено выше, любой замочный механизм вне зависимости от стоимости и набора полезных характеристик уязвим перед влагой. В связи с этим нелишним будет обеспечить его защиту и регулярно осматривать места фиксации на предмет появления коррозийных процессов.
Что касается врезных замков, то такие модели имеют также огромное количество разновидностей. Каждая из них отличается от «собратьев» не только качеством и ценой, но и степенью защиты. Так, при установке изделий в густонаселенных районах города целесообразно выбрать более сложный вариант с количеством зубьев от 4 до 6.
Рекомендации знакомых и советы специалистов будут весьма кстати при выборе
Необходимо также соотнести габариты и вес запирающих механизмов. Применяемые на тонких каркасах громоздкие замочные конструкции могут нанести механический вред профилированному листу.
Как врезать замок в калитку из профнастила своими руками
Схема врезки замка: а – нанесение разметки на торце металличсекого полотна; б – сверление отверстий; в – чистка внутренней поверхности паза.
Если каркас калитки изготавливался из тонкой профтрубы, под замок необходимо сварить короб из стали. Конструкция должна предусматривать минимальные боковые зазоры, которые будут оставаться между стенками и корпусом запирающего механизма. Короб лучше делать из 3-миллиметровой стали.
С торца калитки выбирают паз под ригель и сверлят дыры для скрепляющих винтов. При этом стараются вывести их за пределы короба, в противном случае не удастся скрутить гайку с винтом. По обеим сторонам короба выбирают пазы под ключ либо под весь сердечник. На столбе в паз под ригель крепят ответную часть замка.
Другой способ врезки замка применяют для монтажа готовых устройств с минимальной шириной. Ставят их в профтрубу размером не менее 40 х 40 мм.
Работу выполняют в пять шагов без привлечения сварочного аппарата.
- После разметки по боковой стороне дверцы выбирают паз под корпус. Два реза болгаркой проделывают вертикально, а третий – по диагонали предполагаемого прямоугольника. Образовавшиеся треугольнички выгибают наружу и срезают. Края опиливают до идеальной гладкости.
- По бокам сверлят дыры для винтов и сердечника.
- Место паза для ответной части определяют, смазав ригель густой массой (например, шпаклевкой или зубной пастой). Когда при закрытой калитке повернется ключ, на столбе отпечатается нужное место для паза.
- Фиксацию личины в пазу проводят саморезами.
- Замок закрепляют винтами, вставляют в него квадратный стержень и надевают ручки. По обеим сторонам конструкцию закрепляют стяжными болтами.
