Самостоятельное изготовление засова на ворота

Как сварить простые гаражные ворота

Сделать своими руками гаражные ворота из оцинкованного железа с легким каркасом несложно:

• начертите чертеж будущих ворот с нанесением всех размеров;
• вначале надо изготовить раму, которую будем устанавливать в проем, на которую крепятся створки распашных ворот;
• все заготовки из металлического уголка для рамы, по размерам чертежа ворот, нарезаем сразу;
• сварку лучше проводить на ровной поверхности, так удобней выставлять по уровню все детали;
• уголки выкладываем и выставляем раму при помощи водяного уровня, где надо подкладываем куски фанеры или бруски. Должно быть идеально ровно;
• сваркой прихватываем все элементы, зачищаем все швы;
• на каждый угол рамы ворот надо приварить обрезки уголка;
• аналогично варим вторую раму;
• примеряем готовую конструкцию в проем и подгоняем по размерам;
• теперь можно еще раз прихватить сваркой с одной и с другой стороны уголки и выставлять раму в проем ворот.

Перед установкой надо обработать рамы пропиткой от ржавчины и покрасить. Когда полностью высохла краска, можно приступать к монтажу.

Установив обе рамы на штыри, вбитые в стены проема, скрепляем обе рамы металлическими пластинами – шаг 50 см.

Сварка створок ворот – по схеме на фото, аналогично сварке рамы, надо зачищать все сварные швы и не забыть установить ребра жесткости, количество диагоналей зависит от веса предполагаемой обшивки ворот.

Проще понять процесс изготовления ворот для гаража, посмотрев видео.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

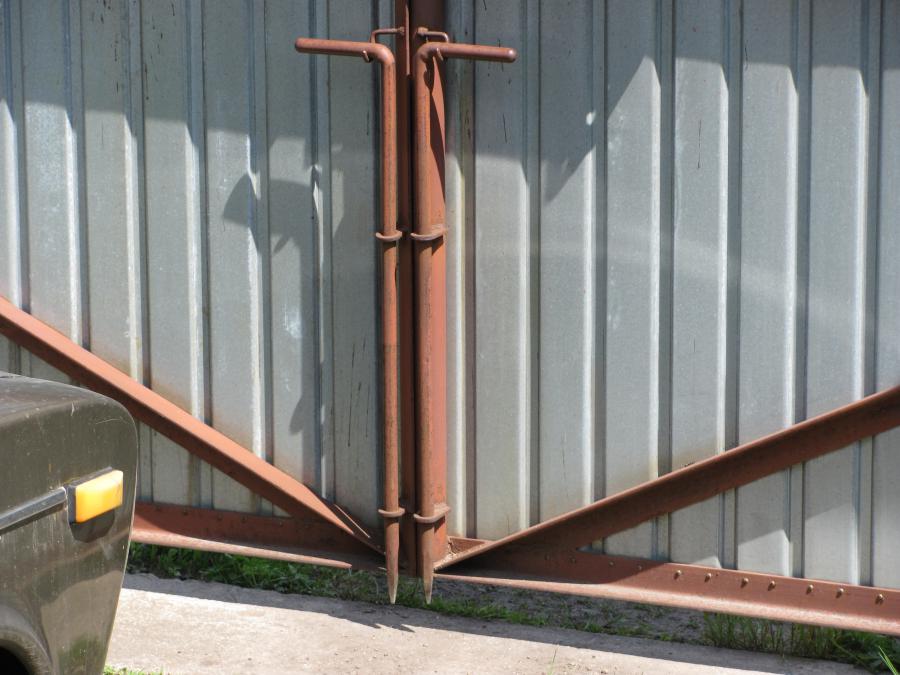

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

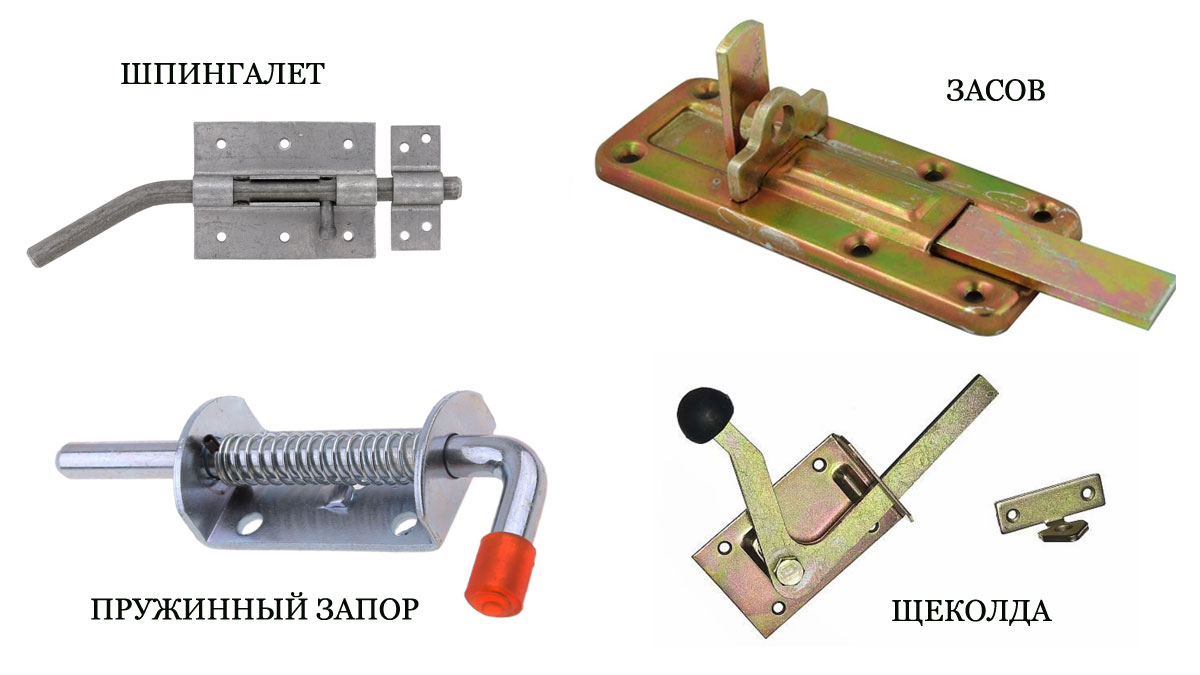

Основные виды шпингалетов

Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.

Горизонтальная щеколда

Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.

Изображение № 1: схема простой горизонтальной щеколды

Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.

Вертикальная щеколда

Фотография № 2: вертикальный запор на ворота

Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой Г. В закрытом положении он уходит в выемки на полу или потолке.

Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот

Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.

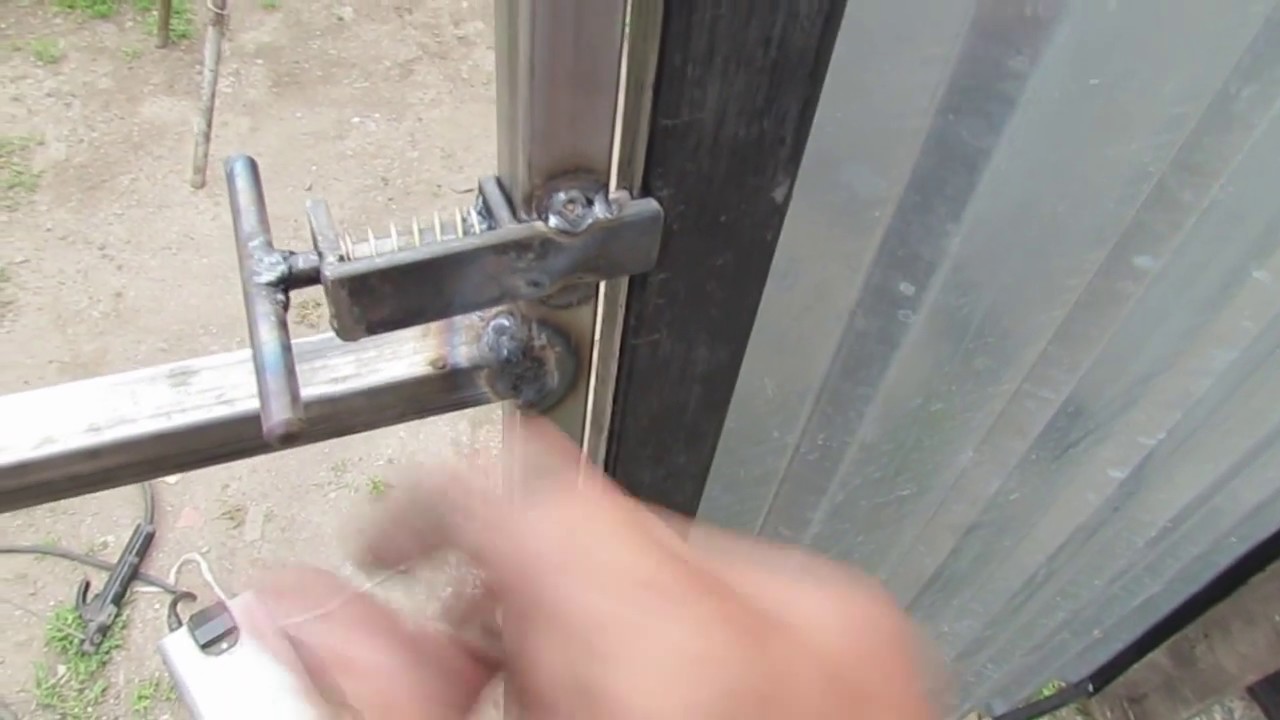

Самозахлопывающаяся щеколда

Фотография № 3: самозахлопывающаяся защелка на воротах

Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.

Накладной сдвижной запор

Фотография № 4: накладной сдвижной запор

Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.

Потайной замок

Фотография № 5: потайной запор на воротах

Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.

Ригельный замок с реечной системой

Фотография № 6: ригельный запор с реечной системой

Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.

Изображение № 3: схема ригельного замка

Шпингалет на пружинной основе

Фотография № 7: щеколда с пружинной основой

Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.

Изображение № 4: схема щеколды с пружинной основой

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок. Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот

Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

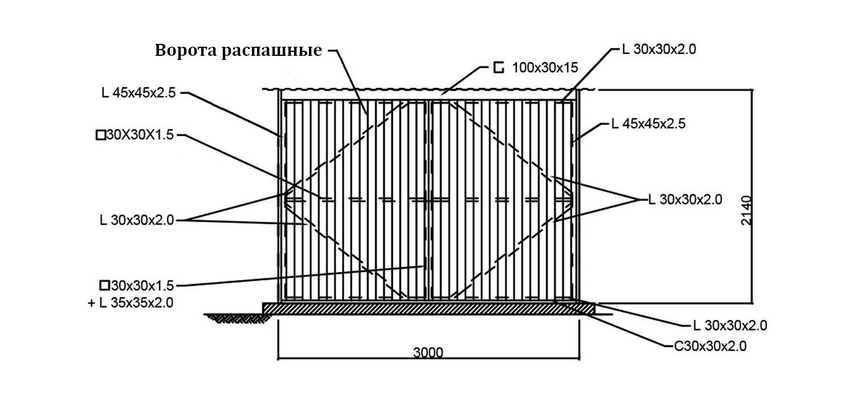

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов. Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот

Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру

В крайнем случае, обратитесь за помощью к компетентному инженеру

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

Делаем «вертушку» и «шлагбаум» своими руками

Начнём с самой распространённой модели – «вертушка». Вертушка применяется для закрытия производственных или сельскохозяйственных помещений, в которых предусмотрены двустворчатые распашные ворота. Это самая простая в изготовлении разновидность. Одно из главных достоинств – это простота изготовления самостоятельно (без привлечения профи).

Самое простое устройство у поворотного запора

Самостоятельно придётся его изготавливать ещё и по той причине, что заводского производства просто не существует. Изделие должно в полной мере подходить под тип и размер ворот.

Алгоритм производства вертушки

Подготовить стальную полоску (например, швеллер) или деревянный брус нужной длины. Рекомендуется выбирать длину примерно 2/3 от существующей ширины створки, чтобы совершался охват как минимум 1/3 каждой створки, для обеспечения максимального уровня надёжности. Чаще всего это 1 метр. Если для производства выбран брус из дерева, то толщина его должна соответствовать как минимум 5 миллиметров, для стальной полосы – ширина в пределах 50 миллиметров, а толщина – больше 5 миллиметров.
Подготовить створку. Отступить от края 60 – 100 миллиметров и сделать отверстие для болта М10-М12

Важно, чтобы у болта была широкая головка и необходимая длина (захватывающая толщину ворот, бруса, двух шайб и 2 гаек).
Подготавливаем болт. Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани.
Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками.
На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть

Прорези можно сделать клиновидного типа,чтобы при закрывании легче притягивались.

Вертушка отличается высокой прижимной способностью, надёжностью, прочностью и, главное, – отличается популярностью для любителей делать всё своими руками.

Второй тип запоров – «засов шлагбаум». Тоже отличается популярностью, из-за простоты и повышенной надёжности.

Алгоритм изготовления шлагбаума

Подобрать железный швеллер или брус. В любой точке бруса (только не посередине) просверлить отверстие под болт М10-М12 – оптимально на расстоянии 80 миллиметров от торца. Расчёт длины бруса производится, как и в предыдущем случае.
Сделать разметку на створке, приложив предполагаемый засов. Просверлить сквозного типа отверстие диаметра под выбранный болт

Важно учитывать тип болта, так как именно на него будет осуществляться основная нагрузка. Его шляпка должна быть максимально широкой для обеспечения надёжного упора

Снаружи шляпка должна быть скрытой.
Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок.

Важные советы по изготовлению запора своими руками

Обратите внимание! Чтобы запор прослужил как можно дольше, предусмотрите его защиту от внешних воздействий. Для этих целей подойдет защитный карман из металла или другого материала — такое приспособление предупредит попадание влаги на механизм

Если вы планируете купить откатные ворота с калиткой, можете сами изготовить щеколду для запирания системы

Важное условие правильного монтажа — выполнение точных замеров и создание грамотного чертежа. С этой работой легко справится мастер на все руки, в арсенале которого есть необходимый инструмент

Если же описание процесса показалось вам сложным или вы не уверены в своих возможностях, рекомендуем приобрести готовый замок и заказать его монтаж в компании Мастеровит. В этом случае можно не сомневаться, что механизм установлен правильно и вашей собственности ничего не угрожает.

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Расположение

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Покупной вариант

Виды моделей

1. Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
2. Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
3. Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
4. Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
5. Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
6. Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
7. Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Вертушка

Щеколда на калитку своими руками

Самый простой и проверенный вариант, известный на протяжении столетий, – это задвижка-вертушка, изготовить которую не составит труда. Для создания вертушки стандартно используется кусок деревянной рейки на болте с гайкой.

Она легко поворачивается в горизонтальное положение и запирает сразу обе створки. Поэтому и сломать такое устройство, даже при его предельной простоте, довольно сложно. Частота распространения превалирует в деревнях, на садовых и дачных наделах, где хозяева в сезон почти постоянно находятся на территории участка или ненадолго отлучаются по хозяйственным надобностям.

Схема шпингалета

По такому же принципу работают миниатюрные шлагбаумы на железной полоске. Это последний тренд в запорном искусстве: прочное, надежное и эстетично выглядящее устройство, которое продается в ассортименте. Особо умелые мастера быстро сооружают такие приспособления на калитку своими руками, внимательно рассмотрев на чужих воротах покупной вариант.

На видео ниже представлен подробный процесс установки своими руками.

Щеколда на калитку, по мнению доморощенных мастеров, чем-то напоминает вертушку, но на самом деле видов щеколд есть несколько. Наиболее удобным считается рычаг, автоматически попадающий в фиксатор. А самая прочная задвижка – используемая в комплекте с навесным замком, который продевают в дополнительные ушки, прикрепленные специально для этой цели.

На прозрачные калитки (из штакетника или металлических прутьев) делают красивую щеколду своими руками из металлической ковки, ловко маскируя за переплетением завитушек открывающий механизм или шнур.

Чертеж задвижки

Правила эксплуатации

Сложности при эксплуатации защёлок калиток вызваны воздействием природных явлений. Особенно заметно это в осенне-зимний период. При высокой влажности воздуха металл активно ржавеет, что может вызвать заеданием механизма. Кроме того, ржавчина образует потёки, ухудшая внешний вид калитки. Для предотвращения коррозии весной и осенью задвижки снимают, обрабатывают от ржавчины и красят.

Некоторые умельцы воронят сталь, делая её устойчивой против влаги.

Опасность представляют ночные заморозки после оттепели. Скопившаяся влага может застыть на засове, исключив его передвижение в корпусе. Желательно защищать детали устройств от природных явлений. Для этого делают различные корпуса для скрытой установки.

Изготовление своими руками

Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

Если есть желание сделать запор самостоятельно, нужно иметь болгарку, гаечные ключи, тиски, пассатижи, дрель, отвертки, сварочный аппарат. В основном используются следующие материалы: остатки бруса, дерева, арматуры, обрез металла, преимущественно – остатки стройматериалов.

Запор в проушинах

С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.

Шпингалет

Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.

Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

Штырьковый механизм

Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

1. В углах полотна наваривают полые трубки из металла длиной до двадцати сантиметров.
2. Точно такие же трубки вкапывают в землю. Запором служат куски арматуры длиной около пятидесяти сантиметров. Их вставляют в приваренные трубки.

На фото изображен обычный засов.

Вместо труб иногда используют петли.

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.

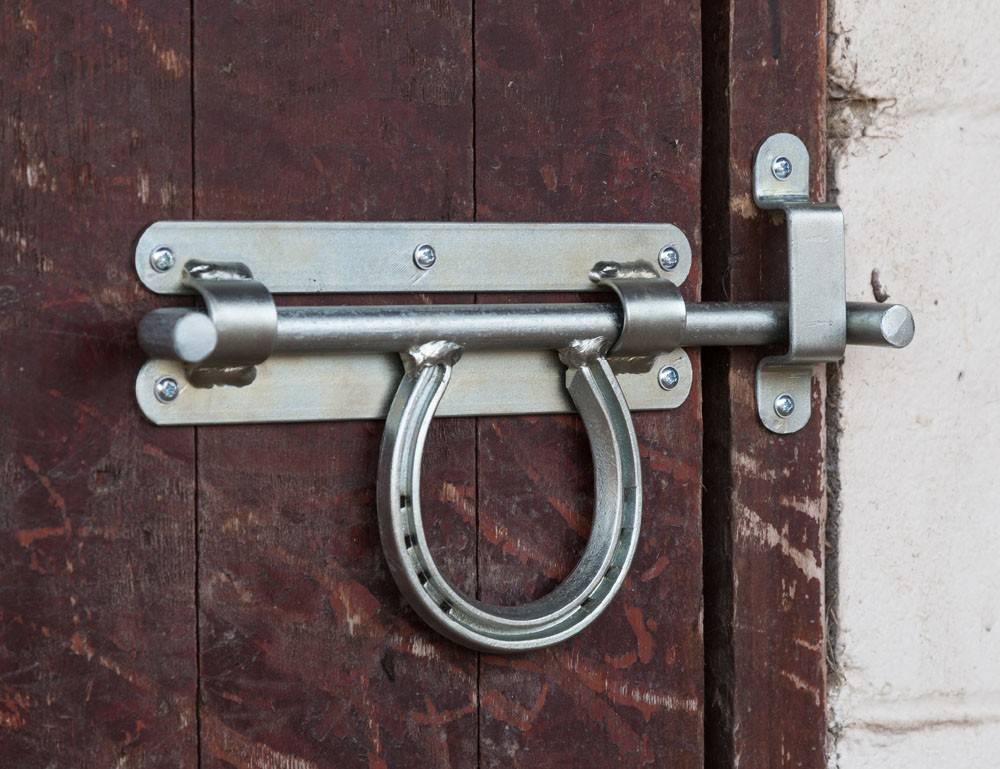

Засов

Чертеж для изготовления своими руками

Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.

Защелка

Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.

На видео рассказывается, как сделать задвижку своими руками.

Вертушка

Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:

1. Взять брусок толщиной пять сантиметров и две стальные полоски, согнутые в середине, – стопоры.
2. Перекладина прикручивается с самого края одной из створок. Металл прикрепляют к каждой части дверных полотен так, чтобы они фиксировали засов при его вращении.

Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.

Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.

Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

Блокировка сооружений из профнастила

Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.

При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.

В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Самым простым в создании замков станет проверенная годами вертушка. Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

Вертушка закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы Г либо привариваем ручку.
2. Монтируем на створках отрезки трубы, кольца или петли.
3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.

Безопасность автомобиля – прежде всего. Мы подобрали информацию о конструкциях, типах и работе механизмов дополнительных гаражных замков; собрали материал о том, как создать запоры для охраны гаражей своими руками. Всё, чтобы гараж стал крепостью для железного коня.

Надеемся, мы внесли вклад в защиту вашего автомобиля от злоумышленников. Будем рады комментариям и распространению нашей информации.
