Как сложить печь своими руками чертежи и технология строительства: пошаговая инструкция, видео

Топка, щиток и дымоход

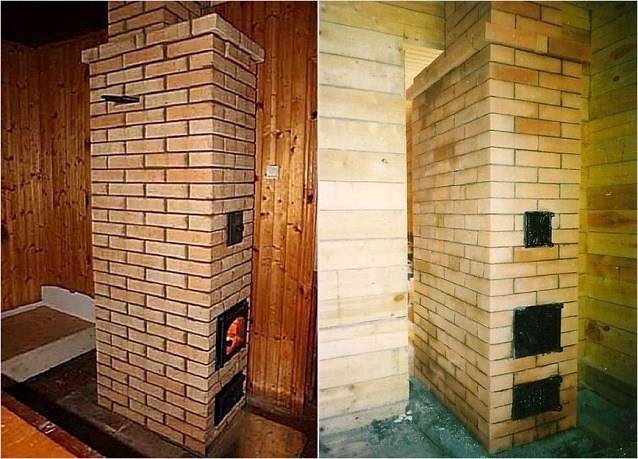

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

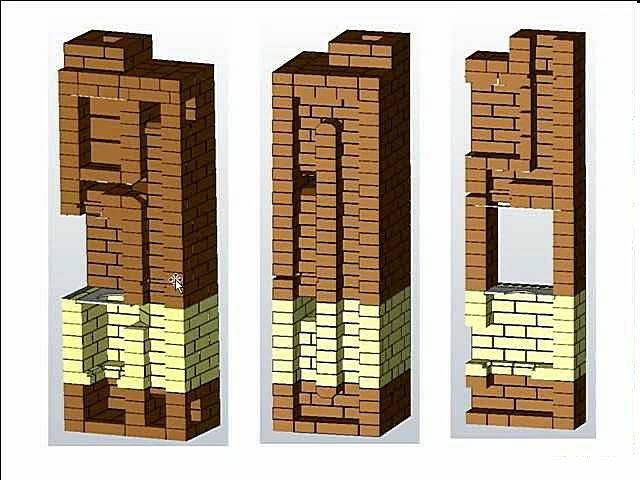

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Советы: как построить печь

Класть печь с хорошей теплоотдачей самому не так уж сложно. Устройство можно установить как в деревянном, так и в кирпичном доме. Выложить печь правильно можно только, если схема конструкции подобрана правильно и отвечает особенностям помещения.

Каменные домашние печи отличаются высоким КПД и функциональностью, если их строение выполнено по всем правилам, поэтому при самостоятельной укладке необходимо прислушиваться к советам печника

Важно делать все качественно, тогда груба прослужит долгие годы. Если печь используют долгие годы, и она стала работать неисправно, грубу можно переложить, а не строить заново

Советы по укладке печи:

Если мы строим печь в доме, важно, чтобы для нее был изготовлен отдельный фундамент.
Постройка печи должна быть заранее продумана. Очень важно учесть особенности помещения и заранее определиться с местом расположения печи.
Правила и некоторые секреты укладки печи от профессиональных мастеров можно найти в интернете.. Угольную печь можно положить в доме с любой площадью, главное – правильно рассчитать ее размеры

Отопительные проекты лучше готовить еще до окончания строительства дома. Чтобы создать в доме теплую атмосферу, кладем подтопок. Именно им может быть дополнена русская или украинская печь. Для украшения печи и подтопка используют плиту

Угольную печь можно положить в доме с любой площадью, главное – правильно рассчитать ее размеры. Отопительные проекты лучше готовить еще до окончания строительства дома. Чтобы создать в доме теплую атмосферу, кладем подтопок. Именно им может быть дополнена русская или украинская печь. Для украшения печи и подтопка используют плиту.

Подготовительные работы

Перед тем как начинать строительство русской печи, следует убедиться, что все необходимое есть в наличии.

Выбор места

От выбора места для постройки печи зависит очень многое. Необходимо соблюсти зазор до стен из горючего материала 30-40 см или предусмотреть их защитную обшивку асбестом. Промежутки потребуются и для доступа к наружным стенкам печки с целью их осмотра и ремонта.

Для тяжелого агрегата весом в несколько тонн нужно прочное основание (фундамент), защищенное от грунтовой влаги. Заранее предусматривают место, где дымоход пройдет через перекрытия потолка и крыши. Здесь не должно оказаться конька или стропил.

Инструменты для кладочных работ

Основные рабочие инструменты печника:

• узкий мастерок (кельма) для кладки раствора и зачистки излишка из швов;
• молоток-кирка для придания цельному кирпичу требуемой формы;
• строительный уровень и отвес.

Для замешивания раствора нужны лопата и емкость.

Инструмент печника

Сейчас резку кирпича в клин, снятие углов и шлифование облицовки выполняют ручным электроинструментом (болгаркой) с алмазными кругами. Это сильно упрощает труд мастера.

Необходимые материалы

Основные материалы для устройства надежного очага: кирпич и огнеупорный раствор

Их качеству уделяют пристальное внимание. Также потребуется: чугунное литье для дверей, заслонок, задвижек, колосников и варочная плита

Выбор кирпича

Верный подбор кирпича для работы – ключевой фактор экономичности тепловой отдачи и долгого срока службы будущего очага. Поэтому имеет смысл приобретать красный глиняный кирпич марки М150-М200 только первого сорта. Пустотелый материал для печной кладки непригоден.

Не подходят для такой работы и кирпичи с явными следами брака:

• несоответствие стандарту (230х125х65 мм), на который ориентированы все типовые порядовки;
• со следами пережога, коробления, дефектами формы и поверхности;
• с раковинами после выделения газов;
• имеющие трещины и задиры от резания.

Специальные сорта кирпича высшего качества, называемого подовым, продаются поштучно и идеально подходят для кладки печей.

Фундамент

Основание тяжелой печи устраивают на бетонном фундаменте, который отливают по утрамбованной щебеночной подушке в яме глубиной до полуметра. Горизонтальную гидроизоляцию от грунтовой воды выполняют из 2 слоев рубероида на битумной мастике.

Раствор для кладки

Требования к подходящему для печных работ раствору серьезно отличаются от привычных.

От материала требуется:

• стойкость к высоким температурам;
• коэффициент теплового расширения, максимально близкий к таковому у кладочного кирпича.

Огнеупорная смесь для кладки печей

Поскольку качество глины здесь играет ведущую роль, лучше купить в строительном магазине готовую сухую смесь.

Проверка качества глины

Пригодность глины к печной кладке можно проверить народным способом. Из раствора сделайте шарообразный комок величиной с детский кулак и медленно сожмите между двух дощечек. Если глина качественная, комок потрескается только после сжатия до половины размера. Тощая негодная глина не деформируется вообще, а материал средней кондиции лопнет после сжимания примерно на треть.

Схемы, размеры изделия

Существуют два основных вида устройств, на которые ориентируется каждый мастер.

1. Печка первого типа подходит для отопления небольших помещений. Она имеет следующие размеры: 51 на 51 см — площадь основания, 175 см — длина. Для выкладки топки в обязательном порядке используется шамотный кирпич. Он огнеупорный и очень прочный, это позволяет избежать трещин. Для облицовки изделия прекрасно подходит красный кирпич. Конструкция имеет трубу и духовой шкаф для приготовления блюд. Для большей прочности и хорошего КПД шкаф обычно изготавливают из листа стали.

Фото 2. Схема русской мини-печи из кирпича с лежанкой и местом для приготовления пищи.

1. Второй вариант мини-печи отлично справляется с задачей отопления небольших помещений, прибор оснащен и варочной поверхностью, поэтому такую конструкцию чаще выбирают для дачных построек и частных домов. Дымоход выкладывают в один кирпич. Это сделано для того, чтобы отработанные испарения и газы, правильно поступали в дымоход, обходя духовку с правой и левой стороны. По площади эта конструкция — 51 на 51 см, ее длина — 215 см. Для выкладки топки применяют огнеупорный кирпич.

Внимание! При выкладке топки нельзя использовать несколько видов кирпича. Каждый вид имеет разную температуру расширения, поэтому такая состыковка приведет к трещинам

Разновидности бытовых печей

В зависимости от основной функции различают три типа кирпичных печек:

• для отопления;
• для приготовления пищи;
• комбинированный вариант.

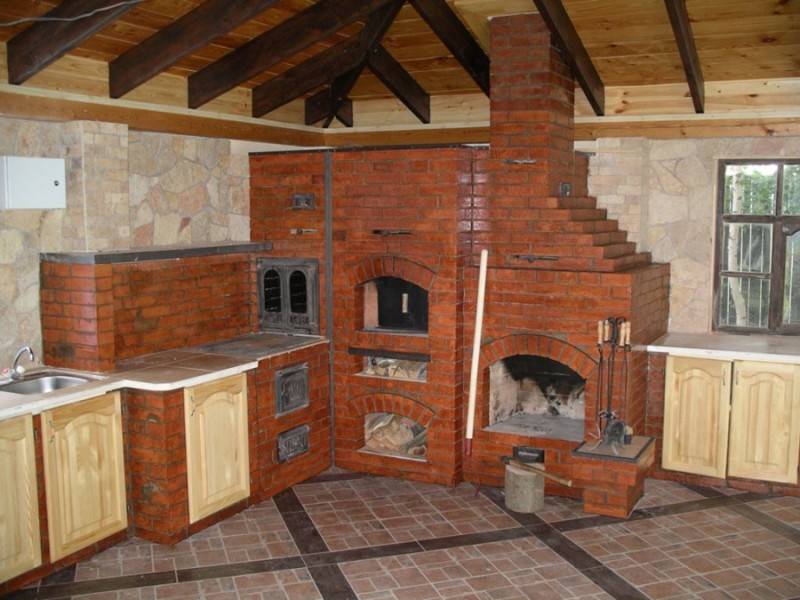

Последний предназначен и для обогрева жилища, и для приготовления еды. Для организации печного отопления дома устраивают внушительную дымоходную систему с многочисленными каналами. Она должна максимально удерживать тепло от сгорания топлива и дымных газов, чтобы согревать воздух внутри дома.

Если нужна плита для готовки, обходятся обычным вертикальным дымоходом, но над топкой устраивают варочную поверхность. Под ней можно также сделать духовой шкаф. Для создания комбинированной версии такой печки используют и варочную поверхность, и дымоход, удерживающий тепло.

В зависимости от типа устройства выбирают место его размещения. Отопительную печь не стоит ставить вплотную к наружной стене, иначе часть тепловой энергии просто улетучится наружу. Ее лучше разместить по центру комнаты, чтобы воздух в разных частях дома прогревался равномерно.

Традиционную кирпичную дровяную печь, при желании, можно оборудовать и вполне современными элементами, чтобы расширить ее функциональное назначение

Продумать этот момент лучше еще при проектировании дома. Отопительная печь может стать объектом, разделяющим большую комнату на несколько отдельных зон. В каждой из них будет тепло.

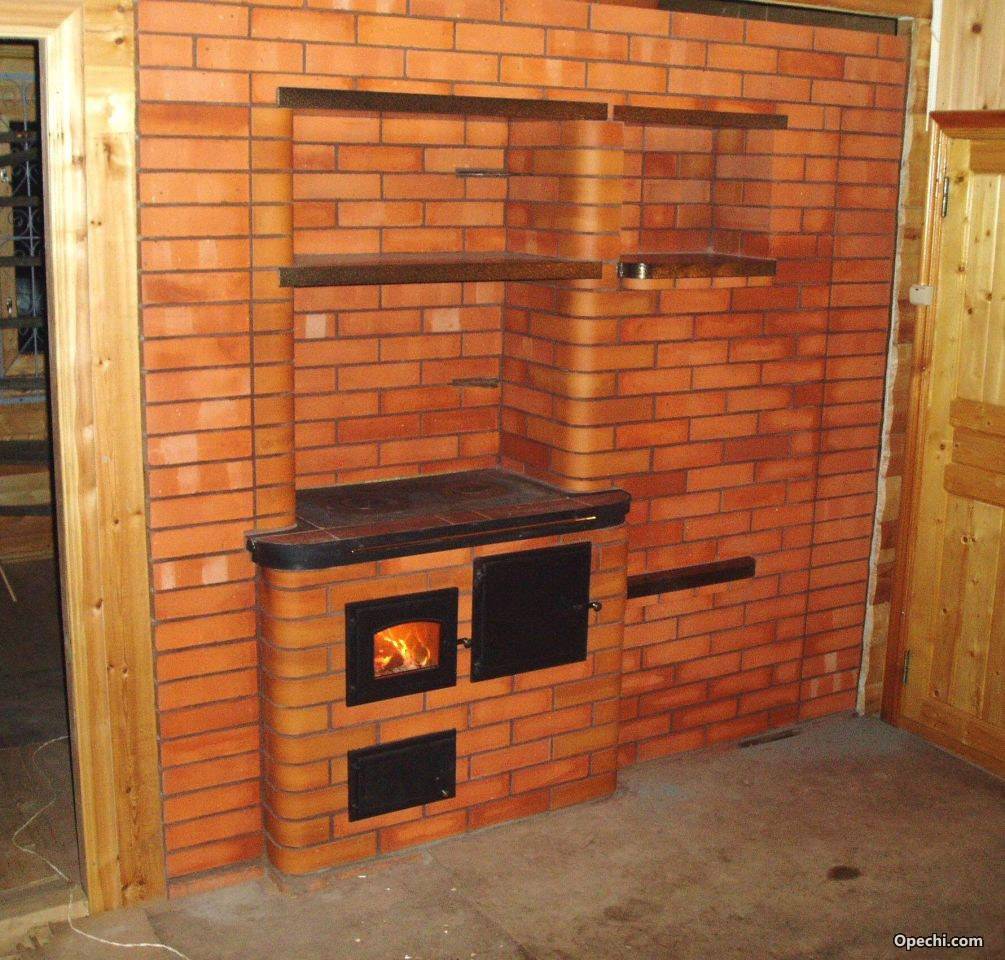

С варочной плитой поступают совершенно иначе. В закрытой кухне ее лучше всего расположить вплотную к двум смежным наружным стенам. Это позволит передавать избыток тепловой энергии наружу, чтобы помещение не перегревалось во время готовки.

Варочные печи ставят и отдельно, на открытом воздухе. Это популярный элемент зоны отдыха. Рядом может располагаться мангал, барбекю, казан и прочие приспособления для приготовления пищи. Прохладным вечером тепло от такой печи приятно согреет отдыхающих гостей.

Комбинированную печь, как и варочную, размещают возле двух стен, но лучше, если они будут внутренними. Тогда тепло пойдет не на улицу, а в дом, а кухня будет умеренно теплой. Дымоход делают массивным, как для отопления, но его смещают в сторону жилых комнат. В результате тепловая энергия распространяется по дому достаточно равномерно.

Преимущества и недостатки

Подовые печи для обогрева жилья и готовки пищи имеют положительные и отрицательные качества. К достоинствам можно отнести:

• Возможность установки в печи для кухни нескольких ярусов и регулировка температуры каждого отдела. Это позволяет одновременно готовить много блюд.
• Быстрый прогрев большой площади.
• Возможность создания подовой печи своими руками. Порядовка, схемы и чертежи представлены в интернете.
• Экологичность. Печь не загрязняет дымом атмосферу. Минимальный выброс углекислого газа.
• Простота эксплуатации. Сложность может возникнуть только в обращении с топливом из древесины.
• Долговечность.
• Высокий КПД, достигающий 82%. Печь может гореть в течение длительного времени (около 10 кг дров прогорают за 12 часов).
• Безопасность. Домашняя печь отличается хорошей пожаробезопасностью при соблюдении условий пользования.

• В конструкции может использоваться только один источник тепла.
• Невозможность топки углем, торфом и другими видами топлива.
• Сложность кладки кирпичной модели. Требуется вызов специалиста, на что нужны дополнительные финансовые затраты.

Свои плюсы, минусы и особенности имеет каждая из разновидностей подовых печей. По сравнению с классическими печками они более безопасны и герметичны, но КПД на 3-5% ниже. Поэтому выбор между подовой и колосниковой печью производится с учетом требований к прибору.

Как сложить печь: поэтапная кладка, фото

Пошаговая инструкция кладки элементов печи:

1. Подпечье. Отделение для сушки дров выкладывается не во всех видах печей. Для него можно использовать перекаленный кирпич. Над подпечьем при помощи специальной дугообразной опалубки (которую лучше сделать разборной) устанавливается арка.

Фото 6. Готовое подпечье из кирпича. Применяется для хранения дров и других материалов.

1. Топливник. Устанавливается на перекрытии (арке), для его выкладки используется шамотный кирпич.
2. Под. Дно топочной камеры часто делают наклонным по направлению к шестку. Для этого используется засыпка из глины с песком.
3. Горнило. Этот элемент является наиболее сложным при кладке печи. Его стены должны быть как можно более ровными. Они возводятся под небольшим наклоном из обтесанного шамотного кирпича. Оканчивается горнило аркой — устьем, куда позже устанавливается заслонка.

Фото 7. Процесс строительство горнила, его строить сложнее всего. Применяется непосредственно для разведения огня.

1. Свод топливника. Как и свод подпечья, выполняется при помощи специальной опалубки. Ширина в полкирпича. Поверхность свода топливника должна быть как можно более ровной. Для прочности свода каждый средний кирпич ряда обтесывают в форме клина.
2. Шесток. Отделение перед варочной камерой состоит из основания, стены с аркой и боковых стен, а также свода с отверстием дымохода. Выкладывается из керамического кирпича одновременно с горнилом.
3. Перекрыша. Верхняя часть печи. Кладка выполняется из кирпича в 3 ряда. Для соблюдения правил пожарной безопасности расстояние от перекрыши до потолка помещения должно быть не менее 35 см.
4. Дымоход. Выкладывается особенно тщательно, его внутренние стенки не должны иметь выступов во избежание опасности скапливания сажи. Швы должны быть плотными и без трещин.

Фото 8. Последовательная схема порядовки дымохода для печки. Содержит семь этапов.

По мере возведения печи монтируются заслонки и дверцы, которые покупаются заранее. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.

Кладка печи

1-2-й ряды

Первый и второй ряды представляют собой первый уровень калориферной системы, обеспечивающей пассивную циркуляцию воздуха между боковыми комнатами и комнатой со стороны топочной дверки (рис. 2-4).

3-4-й ряды

Выложил две камеры: поддувальную и для подачи воздуха в область верхнего горения, а также сформировал отверстия для забора воздуха в калорифер.

Установил дверку поддувальной камеры. Между деревянными стойками дверей и печью сделал зазор 1,5 см и проложил дюралевую полосу для перераспределения температуры.

5-6-й ряды

Под колосниковую решётку выложил шамотную вставку и сформировал сухую щель для отсечки пламени от стеклянной дверки. За топочной камерой – воздуховод «вторички» (верхнее горение). Уложил металлические 4-мм листы калориферной системы, установил дверку чистки. Металлические листы изолировал базальтовым картоном и термостойким (1600°С) герметиком.

Для укрепления воздуховода и изоляции калорифера на горизонтальный лист калорифера уложил срезанные под угол кирпичи. Повторюсь: все стыки промазал герметиком.

7-8-й ряды

Установил топочную дверку. Поскольку топка невысокая, для удобства кладки по рядам шамот резал вдоль (для боковых стенок).

9-10-й ряды

Выложил канал подачи вторичного воздуха в зону верхнего горения. Перекрыл канал подачи вторичного воздуха. Окончательно зафиксировал с боков топочную дверку кирпичом с прокладкой между ним и дверкой 5 мм базальтового картона.

11-12-й ряды

Поскольку кладка оказалась чуть выше уровня топочной дверки, перекрытие пришлось сделать замком из вертикально уложенных кирпичей, срезанных под нужный угол. Одновременно начал формировать свод топочной камеры под катализаторную решётку.

Направляющие пластины растопочного хода в перевальной стенке сделал под углом для создания завихрения газов. Одновременно это и дополнительный катализатор.

13-14-й ряды

Сделал катализаторную решётку. Установил дверцу хлебной камеры.

15-18-й ряды

После установки калориферных дверок перекрыл канал калорифера и вместо первоначально планируемых печурок решил сделать расширительную камеру в восходящем канале, тем самым немного увеличив площадь обогрева.

Хочу отметить, что следовало бы футеровать и хлебную камеру, так как это дало бы возможность периодически прожигать её небольшой порцией топлива. Без футеровки керамический кирпич не выдерживает такой температуры и лопается. Это не смертельно, конечно, но неприятно.

В 18-м ряду- первый скос расширительной камеры. Перед этим на лист металла уложил два кирпича с обратным скосом. Задней частью они врезаны в кладку внешней стенки печи на 6 смг что позволяет снизить нагрузку на их переднюю часть, опирающуюся на металлический лист калорифера. В передней части этих кирпичей, сразу за скосом, сделал паз (он указан в порядовке небольшим вертикальным штрихом). На металлический лист уложил базальт, а на него – эти кирпичи, в пазу которых его надёжно зафиксировал. Лишний базальт срезал, а шов уплотнил термостойким герметиком.

В верхнем канале, расположенном над ХК, решил усилить боковые стенки для увеличения теплоёмкости. Скосы будут являться опорой для решётки ХК, через которую газы попадают в верхний канал.

19-21-й ряды

Закончил формирование верхнего канала над хлебной камерой.

22-27-й ряды

Сделал перекрытие канала над хлебной камерой и установил дверку чистки.

28-29-й ряды

Кладка перекрытия горизонтального канала, подводящего дымовые газы от восходящего канала к трубе. Выходное отверстие трубы -13 * 13 см. Для размеров моей топки вполне достаточно.

Печь покрыл термостойким лаком и вот уже пятый сезон она исправно работает в доме для ПМЖ. Когда есть желание, то в хлебной камере делаем топлёное молоко (молочная ферма находится неподалёку). В хлебную камеру входит четыре крынки по 1,3 л.

Свою основную задачу – создать комфортную температуру в комнате, из которой происходит топка печи, – я решил. В морозы -25…-30°С мы топим её два раза в сутки – утром и вечером, как это и делают при одноконтурных печах.

Как сделать кирпичную печь своими руками

Сперва необходимо определиться, что существует несколько видов кирпичей, из которых сооружается печь, а именно:

Керамический красный кирпич. Используется на самых низших рядах.

Печной кирпич более высокого качества, чем обычный красный. Так как она обладает повышенным режимом выдерживания температуры, то ею выкладывают топочный отсек.

Шамот. Кирпич, который выдерживает максимальную температурную нагрузку. Он используется для сооружения внутренней части печи, по которой идет воздух.

Место и способ расположения печи зависит от того, в какой части дома вы хотите ее поставить. Если дом большой, то наилучшим вариантом будет расположение близкое к спальням и более жилым помещениям.

Если вы хотите сооружать печку, которая будет также использоваться как варочная панель или духовка, то располагайте ее прямо на кухне, однако обратную сторону печи можно будет расположить по другую сторону стены. Здесь все зависит от размеров дома и желания назначения печи.

Вы также можете узнать как сделать печь из металла своими руками и соорудить такую, однако помните про преимущества и недостатки таких печей. Более того изготовление металлической печи сложнее, чем из кирпича, поэтому придется приложить немного больше усилий, если вы хотите сделать ее сами.

Основные типы устройства печей для кладки имеют обязательный для исполнения набор правил, благодаря которым печь получается правильной. Внимательно изучите инструкцию и только потом приступайте к сооружению.

Совет: для того, чтобы не ошибиться в процессе, необходимо сперва выкладывать ряд без использования раствора, а после того, как вы убедитесь, что все сделано правильно, ряд можно сажать на раствор.

Рекомендации по выбору

Подовые печи для обогрева дома выбираются с учетом их местоположения. Нужно заранее просчитать, какие размеры должны быть у устройства. Также надо следить за тем, чтобы труба дымохода была не менее 1 метра в длину. Не менее важный показатель – мощность. Чем она выше, тем лучше греет печь. Но на мощное устройство потребуется большее количество топлива.

Популярные модели для жилого помещения:

• Каминные печи WGO. Произведены в Германии и делаются из огнеупорного шамота НВО+.
• Печь ЕСО+. Имеет простую конструкцию и невысокую стоимость. Выполняется из огнеупорных материалов.

Для обогрева нежилого помещения (баня, гараж) также нужно подбирать модель по мощности и размерам. Внешне такие подовые банные печи выглядят менее привлекательно, но их стоимость ниже. Рекомендуется брать печи серии КИВ, ПКО-40. Они способны обогреть помещение до нужного уровня без серьезных затрат на топливо.

Месторасположение отопительных печей

При самостоятельном обустройстве печного отопления необходимо предусмотреть наиболее оптимальное местоположение для монтажа теплоагрегата. Если, к примеру, поместить конструкцию посреди помещения, тогда теплоотдача у нее будет максимально возможной, поскольку обогревать она будет пространство со всех сторон, при этом равномерно отдавая воздуху тепло.

В том случае, когда печь поставлена около стены, конвекционные потоки прохладного воздуха, исходящие от дверей и окон, станут активно перемещаться по дому. В итоге при таком расположении отопительной конструкции жильцы будут постоянно ощущать холод, «тянущийся» по ногам. До начала кладки печного устройства требуется, согласно правилам установки, предусмотреть расположение дверцы топочной камеры (прочитайте: «Кладка печи своими руками — как сложить печь правильно»). Это необходимо, чтобы не пришлось носить охапки дров через всю комнату, разнося грязь и сажу. Можно избежать подобных проблем, если установить печь на кухне или в малопосещаемом помещении.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Примерные прототипы рассматриваемого варианта отопительной печи для дачного дома

Ее размеры:

• ширина – 2 кирпича (51 см);
• глубина – 3,5 кирпича (90 см);
• высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

• Красный полнотелый кирпич – 390 шт;
• Глина – 9 ведер;
• Песок – 18 ведер;
• Колосниковая решетка (25х40 см) – 1 шт;
• Топочная дверка (20х30 см) – 1 шт;
• Поддувальная дверка (14х20 см) – 1шт;
• Прочистная дверка (14х20 см) – 1шт;
• Задвижка -1 шт;
• Предтопочный стальной лист (50х70 см) – 1 шт;
• Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

Самодельный шаблон для кладки углов

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

Схема порядовки с 1 по 10 и поперечные разрезы отопительной печи

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Особенности использования

Печь проста в эксплуатации. Для разогрева изделия нужно сделать следующее:

• Загрузить паллеты в дровяную печь. Газовая и электрическая модели подключаются к газоводу и электросети соответственно.
• Просушить ТЭН после простоя в электрической печи. Остальные виды можно сразу включать.
• Выбрать нужный режим программы.
• Разогреть дымоход в течение 6-7 минут.
• Проконтролировать показатели термостата. Температура поддерживается автоматически в большинстве современных моделей.

Если печь используется для готовки, нужно открыть крышку и погрузить в камеру листы с кухонной утварью. После окончания прибор отключается. Не следует держать его в работоспособном состоянии более часа.

Обустройство дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новомодная колпаковая печь, рассчитанная с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.

Устройство дымохода для русской печи с порядовками

В процессе работы рекомендуем соблюдать несколько простых правил:

• Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
• В месте перехода из потолка в чердак труба должна утолщаться.
• Нижнюю часть дымохода кладут на такой же раствор, как и печь.
• Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
• Выше кровли дымоход сооружают на растворе с добавлением цемента.
• Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.

В процессе работы постоянно контролируют геометрию конструкции и отклонение от вертикали при помощи уровня или отвеса.

Выбор места в доме

В большой комнате печь можно располагать посредине для равномерной передачи тепла

Как правило, русскую печь располагают у одной из стен или в углу комнаты, так она занимает меньше места. Однако, стоит учитывать, что от стен необходимо оставить зазор. Таким способом достигается увеличение полезной (отдающей тепло) площади.

В домах из нескольких комнат печь располагают таким образом, чтобы стенки отопительного прибора были в каждом помещении.

Устье печи должно освещаться светом от бокового окна. Топку располагают в комнате ближней ко входу в дом, таким способом облегчается доставка дров и удаление золы.

Важные нюансы при выборе места для печи:

• дымоходы располагают около внутренних несущих стен;
• над печью не должны проходить балки перекрытий;
• под печью устраивают фундамент глубиной 40–50 см;
• ширина зазора до стен должна составлять минимум 15 см, что обеспечит циркуляцию воздуха;
• лежанку оборудуют в спальной комнате;
• сушилку обустраивают в прихожей, что исключит неприятные запахи в жилых помещениях.

Подготовка к выполнению работ

Для кладки печи с плитой используют кирпич разных видов. Обычно берут красный полнотелый для наружной кладки и шамотный – чтобы выполнить внутреннюю обкладку топки, а также дымового колодца.

Фундамент заливают бетонным раствором. Для его приготовления понадобится цемент не ниже М400, лучше – М500. Песок может быть речным или из карьера, но его необходимо предварительно просеять, чтобы исключить попадание примесей. Воду также следует взять чистую. Еще для раствора следует взять гранитный щебень около 30 мм.

Засыпку фундамента выполняют с помощью бутового гранита, подходящая фракция – примерно 300 мм. Кроме того, нужно будет приготовить раствор из красной глины и песка.

Вместо глины можно приобрести глиняный порошок, порядок его использования указан на упаковке. Все компоненты должны быть хорошего качества, от этого зависит целостность и срок службы будущей печки. Для заделки стыков надо подготовить высокотемпературный герметик.

Работы выполняют с помощью обычного строительного инструмента.

Могут понадобиться:

• емкости для смешивания раствора;
• мастерок;
• болгарка;
• отвес;
• уровень;
• рулетка;
• правило;
• киянка;
• печной молоток;
• прочие приспособления для обработки и кладки кирпича.

Чтобы изготовить качественный раствор, лучше использовать перфоратор или дрель с соответствующими характеристиками, а также насадку, предназначенную для этих целей. Пригодится совковая лопата и сито.
