Начало постройки и основная разметка

Перед тем, как что-либо делать, нужно создать хотя бы простейший чертеж или эскиз. В нем должен содержаться план, – количество этажей, высота потолков, компоновка помещений. Это будет схема для постройки каркасного дома своими руками. Конечно, в процессе будут вноситься какие-то изменения, но общее видение будущего строения должно присутствовать.

Для начала производится разметка участка под будущий дом. Пользуясь рулеткой, угольником и деревянными колышками, очерчиваем площадь.

Фундамент может быть нескольких видов:

1. Свайно-винтовой;
2. Столбчатый;
3. Ленточный.

Свайно-винтовой фундамент примечателен тем, что не требует применения дорогостоящих материалов, по способу создания очень прост и позволяет устанавливать сваи даже на неровной поверхности участка. Сваи устанавливаются так, что можно компенсировать кривизну плоскости. Металлические сваи закручиваются в грунт и становятся опорными точками для основы дома. После их установки верхние части свай, возвышающиеся над землей, обвязываются металлическими швеллерами или двутавром в виде рамы (так называемый, стальной ростверк). Поверх ростверка кладутся массивные брусья, к которым будут монтироваться остальные элементы дома.

Закручивание винтовых свай вручную – физически тяжелая работа, для механизированной установки придется обращаться в специальные фирмы.

Столбчатый фундамент рассчитан на более серьезные нагрузки, при его постройке применяют железобетонные столбы, кирпичные конструкции, бут и бутобетон. Даже на «сложных» грунтах можно получить надежный фундамент.

Ленточный тип состоит из замкнутого контура железобетонных балок, с поперечинами внутри. Бетонирование может производиться своими силами, но для анализа грунта и проектирования оптимальной конструкции придется обратиться к профессионалам. Например, высокий уровень грунтовых вод сделает проект нецелесообразным (с точки зрения финансовых затрат).

На этапе постройки фундамента, нужно продумать систему канализации и водоотведения, если планируется ее подводка к дому.

После создания фундамента нужно провести его гидроизоляцию. Это делается «горячей» укладкой рубероида совместно с битумной мастикой на верхнюю часть основания фундамента, желательно, в несколько слоев.

При самостоятельном бетонировании обязательно предусматривать каналы для отведения влаги, которая будет скапливаться под фундаментом; ее скопление будет постепенно разрушать материал – «вода и камень точит».

Этап 2: возведение каркаса и междуэтажного перекрытия

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

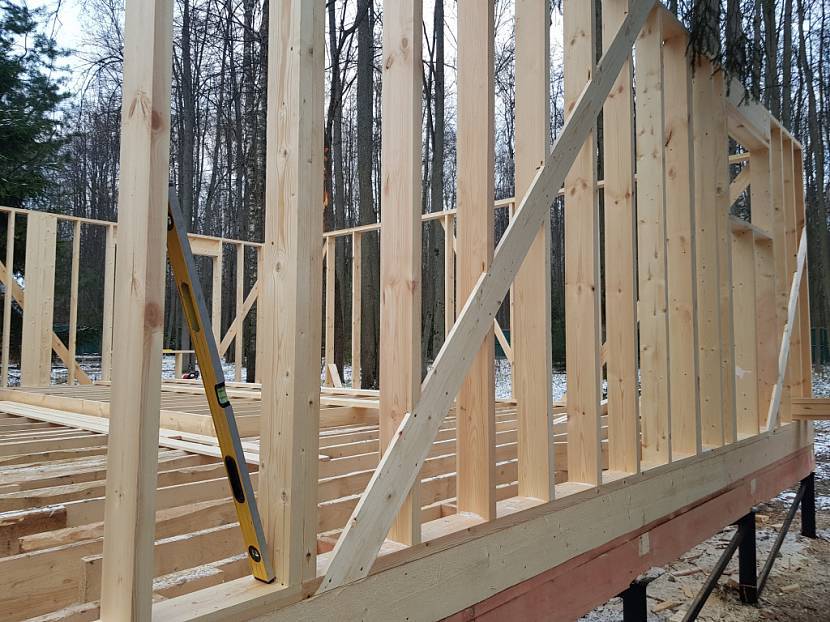

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм.
Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

Каркасно-щитовая схема деревянного дома.

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

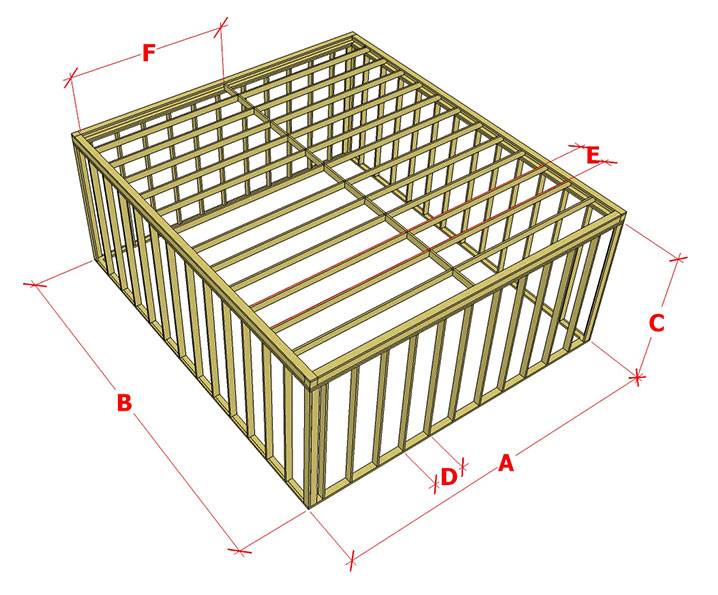

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

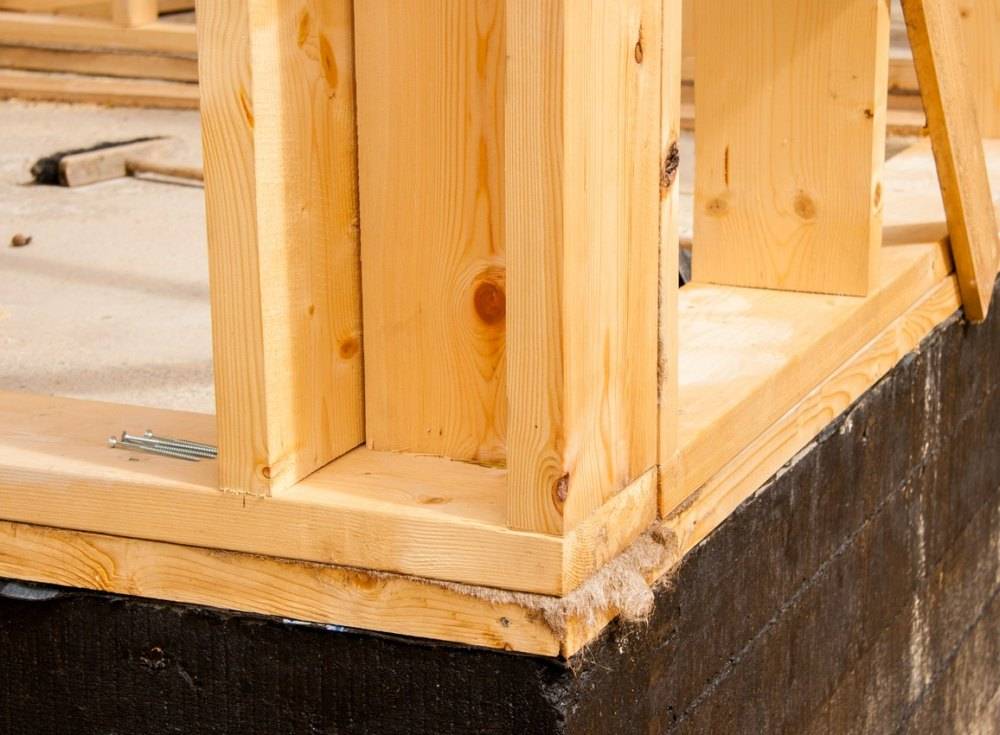

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

• по грунту;
• по лагам;
• по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

• опирают на лежень и укрепляют с внешней стороны фасадной доской;
• устанавливают в вырезанные в нижней обвязки пазы;
• монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

1. Раскраивают и нарезают балки нужной длины.
2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

• 2,5-3,5 м — 1 элемент;
• 3,5-5,4 — 2 доски;
• 5,4-7,2 — 3 распорки;
• больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

• гранулированные — керамзит, шлак, вермикулит;
• рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
• плиты из минеральной ваты, пенополистирола, ДСП;
• жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Перекрытие

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

• Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
• Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.

Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.

Крепление балокИсточник goroddomov.ru

Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

• сооружение стены на полу и последующая ее установка в вертикальном положении;
• сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Монтаж уже собранной стеныИсточник serbet.edg.access.ly

Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».

Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.

Есть два варианта сборки каркаса: на саморезы или на гвозди.

В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.

Если наружная отделка будет жесткой – возможен такой вариант монтажа укосовИсточник doma-vmoskve.ru

Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.

Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Поэтому в строительстве каркасных домов используется теплый угол.

Установленные вертикально стойки закрепляются укосамиИсточник goroddomov.ru

Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:

• Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
• Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.

Строим каркасный дом: пошаговая инструкция

Перед укладкой обвязочного бруса следует проверить ростверк с помощью строительного уровня и при обнаружении неровностей, скорректировать их.

Дальше порядок и очередность работ выглядит следующим образом:

Сначала происходит укладка первого ряда, так называемой обвязки, для которой выбирается брус с бо?льшим сечением, чем весь остальной материал. Крепиться он на анкера, а дополнительно фиксируется в угловых соединениях при помощи металлических уголков.

Следующий шаг – установка вертикальных элементов каркаса или стоек, которые устанавливаются на первый ряд бруса и скрепляются с ним. Начинать их монтаж необходимо с углов и далее, с определенным шагом, по периметру будущего здания

Для этого используются металлические уголки, которые фиксируются болтовыми соединениями
Важно, во время установки стоек постоянно проверять их вертикальность с помощью отвеса, так как от этого не только зависит красота дома, но прежде всего его надежность, поэтому данному этапу следует уделить особое внимание.

Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок.

Для обеспечения стабильности конструкции следует смонтировать временные диагональные распорки, которые устанавливаются под углом к вертикальным стойкам и гарантируют их стабильность до полного закрепления каркаса.

Далее, когда строим каркасный дом сами шаг за шагом, наступает очередь монтажа верхнего пояса, а именно установка верхнего бруса и закрепление его к вертикальным стойкам
Важное замечание, если нижний ряд и вертикальные стойки выполнены строго по уровню, то и верхняя доска ляжет абсолютно ровно.

Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами

Можно использовать для этого и гвозди, но следует учитывать, что они должны войти в брус не менее чем на 10 см.

После этого каркас дома приобретает свои очертания и стабильность, поэтому можно смело снимать временные диагональные опоры, так как они уже выполнили свою задачу.

До того как самому построить каркасный дом своими руками следует ознакомиться и правилами установки укосин и их функциями. Это элементы из брусков, которым отводиться важная роль в дополнительном укреплении каркаса. Устанавливаются в обеих сторон вертикальной стойки сверху и снизу конструкции и закрепляются длинными гвоздями.
Далее, следует приступить к монтажу балок перекрытия, брус для которых закрепляется с помощью уголков, предварительно уперев его на верхнюю обвязочную конструкцию. Но можно использовать и более сложные варианты монтажа и крепления потолочных балок, например, методом вырубки, когда в верхнем брусе подготавливается специальное «гнездо» для их установки либо с помощью кронштейнов.

После того как установлены балки перекрытия и если не предусмотрен второй этаж, наступает черед монтажа стропильной конструкции для кровли, к которой будет крепиться обрешетка.

Верхняя обвязка и перекрытие

Верхняя обвязка, как правило, изготавливается из 2 досок. Толщина их не менее 38 мм, а ширина равна высоте сечения каркасных стоек. Нижняя доска прибивается к каждой из опор. Стыки можно делать только над стойками.

Верхняя доска крепится к нижней, но со смещением стыков на ширину одного шага между стойками. В углах и сопряжениях стен все ряды обвязки должны перекрывать друг друга.

Если все-таки стыки нижних досок невозможно сделать над опорой, используются усиливающие стальные накладки.

Балки межэтажных перекрытий крепятся к верхней обвязке каркаса встык с помощью кронштейнов. По торцам устанавливается фасадная обвязочная доска так, чтобы ее поверхность находилась в одной плоскости с наружной поверхностью стены. В качестве крепежа используются гвозди, саморезы применять не рекомендуется.

Как построить каркас

Для изготовления элементов каркаса используется древесина не ниже 2 сорта с влажностью не более 22%. Она не должна иметь пороков свыше допустимых по ГОСТ 8242.

Для крепления применяются гвозди с плоскими или коническими головками, саморезы, скобы, оцинкованные накладки толщиной не менее 0,4 см, металлозубчатые пластины, клеящие составы.

Основные элементы каркаса:

• вертикальные — стойки;

горизонтальные — обвязка, перемычки над проемами;
диагональные связи, распорки при отсутствии жесткой обшивки.

Если каркас облицовывается листовыми материалами, диагональные элементы используются временно для фиксации отдельных сегментов в пространстве.

Установка стоек

Сечение вертикальных несущих элементов рассчитывается по нагрузкам. СП 31-105-2002 допускает без расчета использовать для стоек доски 50х150 мм длиной 3000 мм при установке их с шагом до 600 мм. По всей высоте они должны быть цельными, без сращивания, кроме отрезков над проемами.

Для внутренних стен одноэтажных домов сечение стоек может быть уменьшено до 40х100 мм. В двухэтажных нагрузка более высокая, поэтому опорные элементы ставятся чаще — с расстоянием до 300 мм.

Углы и проемы

Каркас в углах устраивается из 2-3 стоек, чтобы обеспечить устойчивость и предотвратить образование мостиков холода. При этом к одной из досок впоследствии крепится обшивка.

Вокруг проемов стойки должны быть двойными, чтобы компенсировать снижение жесткости в ослабленных местах. Примыкающие к проему части стоек монтируются между нижним лежнем и перемычкой, а внутренние — между двумя обвязками (верхней и нижней).

Одинарные стойки по проемам допускаются в перегородках и наружных стенах, если их ширина не превышает шага установки стоек.

Перемычки устраиваются из двух досок, уложенных на ребро. Соединяются они гвоздями. Чтобы толщина перемычки была равна высоте сечения стойки, между досками прокладываются деревянные бруски или жесткий утеплитель.

Все элементы каркаса скрепляются гвоздями длиной не менее 80 мм. Минимальное количество крепежа — 2-4 шт. на одно монтажное соединение. Допускается делать пазы и пропилы, но не более 1/3 высоты несущего сечения. Для ненесущих элементов оставшаяся целая часть не должна быть менее 40 мм.

С чего начать

Прежде чем начать строительство каркаса, необходимо сделать обвязку фундамента. Однако прежде всего необходимо проверить, все ли сделано ровно на предыдущем этапе строительства. Речь идет в первую очередь о ровности фундамента, на который будет ложиться обвязка. Геометрия фундамента проверяется так: сперва горизонтальная поверхность, а затем углы. Вся поверхность фундамента должна лежать в одной плоскости, допускается отклонение не более 1 см. Проверить плоскость можно, используя строительный лазер.

Проверяем ровность фундамента

Если у вас перепад получился более 1 см, необходимо ту сторону, которая оказалась ниже, подмазать цементом до нужного уровня. Чтобы не делать опалубку, раствор цемента берем более плотным и просто аккуратно наносим сверху.

Выравнивание углов также можно исправить с помощью дополнительного цемента, однако придется делать опалубку.

Крепление обвязочного бруса уголками

Когда фундамент выровнен, кладем обвязку. Обвязка нужна для фиксации на нее каркаса будущего дома. О том, как выполнить обвязку каркасного здания, мы подробно рассказывали в нашей статье здесь.

Угол в каркасном доме — виды соединений

Есть несколько вариантов формирования углов в каркасном доме. Каждый предусматривает надежное и удобное утепление.

Углы из четырех досок

Эти варианты отличаются высокой прочностью и жесткостью. Идеально подходят для формирования наружных углов, на которые приходится значительная нагрузка. Для реализации доступно несколько вариантов.

Вариант 1. Стойка представляет собой три доски, сбитых плашмя. С одной из наружных сторон, образованных ребрами пиломатериалов, набивают четвертый элемент. Он образует «ступеньку» для крепления внутренней черновой обшивки.
При всех достоинствах такой угол нередко поддается промерзанию, поэтому среднюю из трех идущих подряд досок разделяют на отдельные блоки. Между ними прокладывают утеплитель. Тем самым, средняя доска в стойке напоминает пунктирную линию.

Вариант 2. Из двух досок сечением 50х150 мм и одной доски сечением 50х100 мм собирают стойку в виде буквы «П». С внешней стороны ее поперечины набивают еще одну деталь сечением 50х150 мм. Утеплитель укладывают в образованный «карман» до монтажа наружной обшивки.

Углы из трех досок

Собрать из трех досок теплый угол в каркасном доме также можно несколькими способами.

Вариант 1. Две доски соединяют так, чтобы они напоминали букву «L». В образованном ими внутреннем углу крепят еще одну деталь. Образованный между стойкой и наружной обшивкой «карман» заполняют утеплителем.

Вариант 2. Этот угол называют «скандинавским» из-за преимущественного региона применения. Две доски образуют прямой угол так, чтобы соприкасаться лишь одним ребром. Напротив него, в наружном углу обвязки, крепят брус квадратного сечения (50х50 мм). Такой соединительный узел является самым теплым и довольно прочным. Подходит для северных регионов.

Угол из двух досок

Один из самых простых и бюджетных вариантов. Перпендикулярно к стойке одной стены крепят доску, которая послужит стойкой для второй стены. Выглядит это как буква «L», но повернутая влево.

Утепление при этом выполняют со стороны комнаты. Чтобы образовать ступеньку для внутренней обшивки гипсокартоном, к стойке крепят полосу ОСП шириной около 10 см. Главный минус такой конструкции — недостаточная жесткость.
