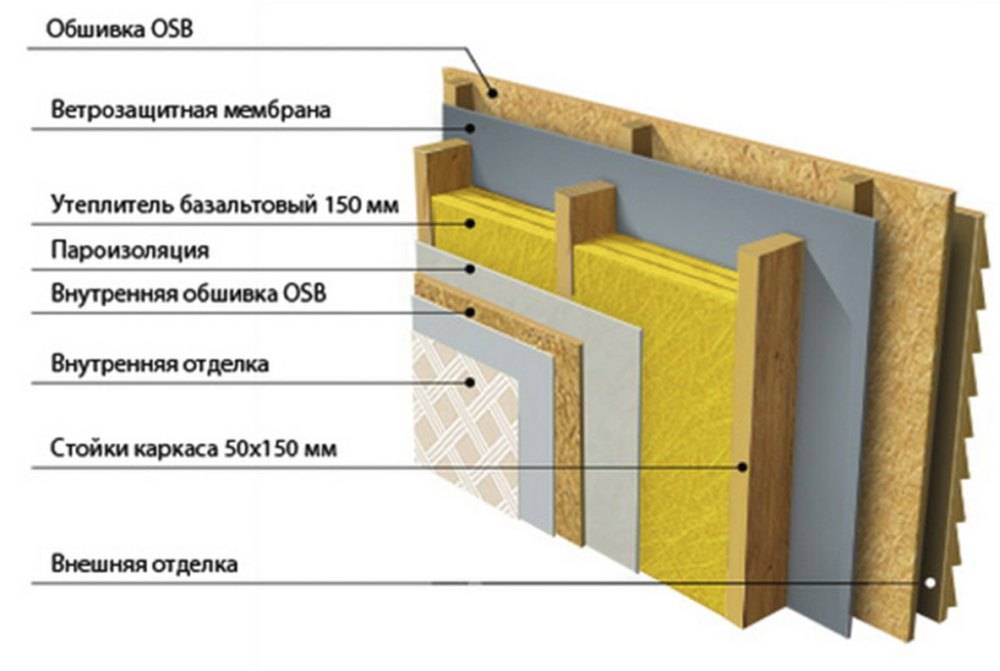

Как устроена конструкция стены каркасного деревянного дома: Обзор и типы

Советы

Нежелательно экономить на досках, потому что пиломатериал естественной влажности, не обструганный, крайне плох. Серьезные строители даже считают, что он вовсе не подходит. И такое мнение вполне обосновано — были случаи, когда сырой материал приводил к появлению плесени. Это вынуждало снимать пароизоляцию, обрабатывать все подряд антисептиком и долго ждать полного высыхания. Что касается сечения, минимальным габаритом для каркасной стены является 15х4 см.

Внутренний паровой барьер нужно подстилать под черновой пол, чтобы утеплитель не был открыт внутри. Это приведет к тому, что при первом же сильном морозе возникнут конденсат и иней, постепенно они будут разрастаться. Так как большинство видов теплозащиты выпускаются шириной 0,6 м, желательно стойки для их крепления делать на сантиметр ближе. Тогда крепление будет идеально прочным и надежным. Под гипсокартоном внутри каркаса рекомендуется размещать жесткие плиты, хотя бы ДСП, а в идеале ориентированную или цементно-стружечную конструкцию.

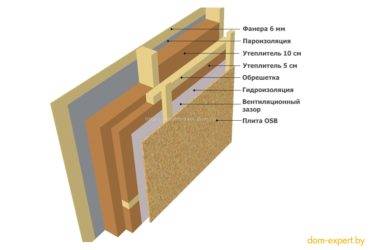

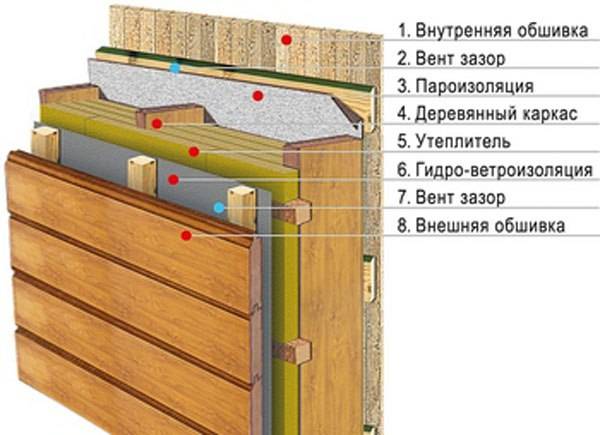

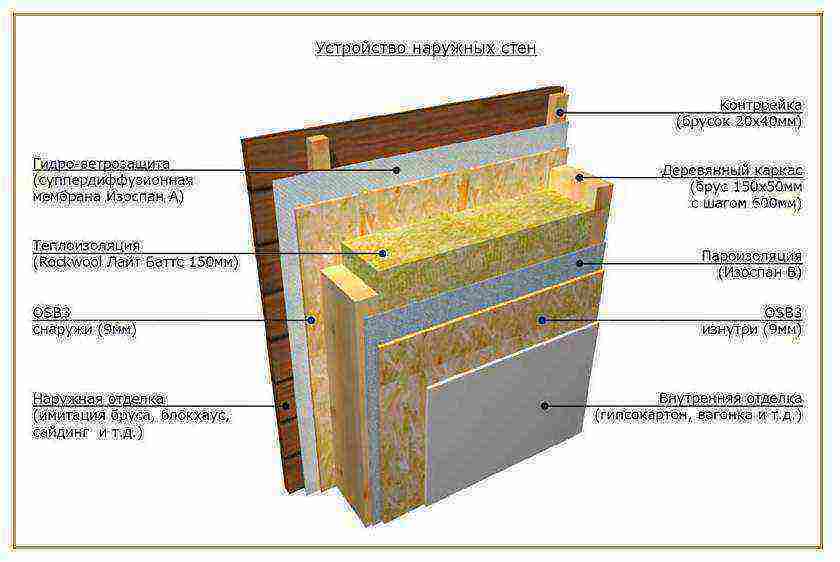

Еще больше инфрмации о “пироге” стен каркасного дома смотрите далее.

Строительство своими руками

При строительстве эко дом важным критерием является его расположение, так как необходимо по максимуму использовать энергию солнца, как для отопления всех помещений, так и для нагрева горячей воды и это необходимо учитывать при самостоятельном проектировании дома. Правильно расположенный относительно юга дом, позволит использовать максимальное количество солнечной энергии, тем самым, уменьшая нагрузку на имеющиеся инженерные системы.

Выбор места

При выборе места расположения эко дома и его правильного размещения на земельном участке, очень важно знать, что эко дом не должен быть затенён с восточной стороны, а в особенности с южной и западной, так как от этого полностью зависит эффективность эко дома. После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками

Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж

После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками. Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж.

Теплоизоляция эко дома

При строительстве эко дома своими руками, повышенное внимание уделяется так называемым «мостикам холода», где возможно проникновение в дом холода с улицы. В северный регионах, следует предусмотреть при строительстве эко дома, создание дополнительной термической маски, по всему периметру дома

Термическая маска сооружается из более тяжёлых строительных материалов. Днём такая маска способна эффективно накапливать солнечное тепло, а ночью эффективно сохранять его.

Если эко дом возводиться по каркасной технологии, то его внешний периметр, как правило, делают из лёгких естественных материалов, таких например как солома. В данном случае в доме устанавливают систему, которая является активным аккумулятором тепла. В качестве такой системы, может выступать как обычный обогреватель, так и дымоход открытого типа.

Фундамент

Как и все строения, эко дом также имеет фундаментальное основание. В зависимости от типа грунта, на котором возводиться строение, а также глубины подземных вод и режимов паводка, при возведении эко дома может быть использованы следующие типы фундаментов: ленточный, столбчатый, либо же различные мелкоблочные типы фундаментов. По периметру всего фундамента в обязательном порядке следует устроить надёжную дренажную систему.

Стены и облицовка

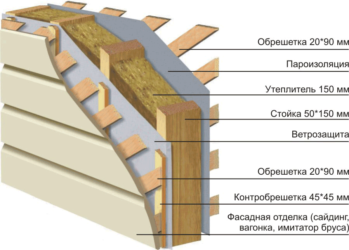

Стены эко дома являются многослойными и имеют до четырёх слоёв. Первый слой состоит, как правило, из побелки, обоев либо же краски. Второй слой, состоит из штукатурки, а также пароизоляции и несущей стены. Третий слой содержит утеплитель, в качестве которого часто применяется солома. Четвёртым слоем выступает вентилируемый зазор и облицовочный материал фасада. Для того чтобы в дальнейшем предусмотреть расслоение стен эко дома, необходимо использовать специальные стяжки в процессе возведения его стен.

Облицовка стен эко дома, чаще всего выполнена из дерева, декоративного кирпича либо же штукатурки и может быть сделана своими руками. Главным критерием при выборе облицовочного материала для эко дома, является его повышенная стойкость к различным атмосферным осадкам.

Этап 2: возведение каркаса и междуэтажного перекрытия

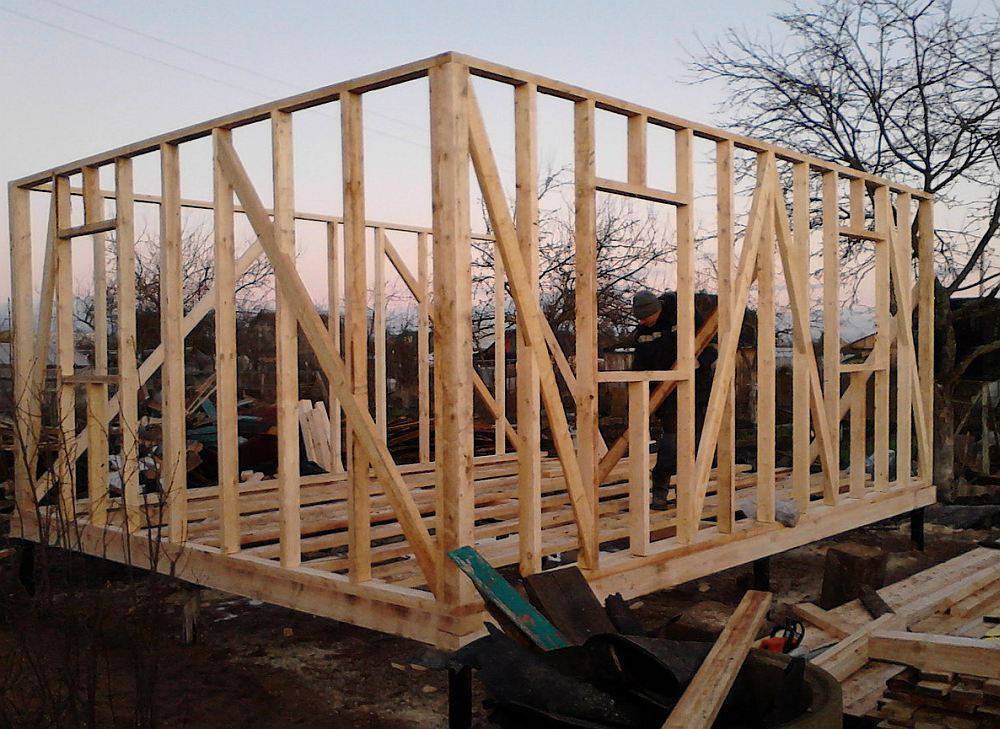

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

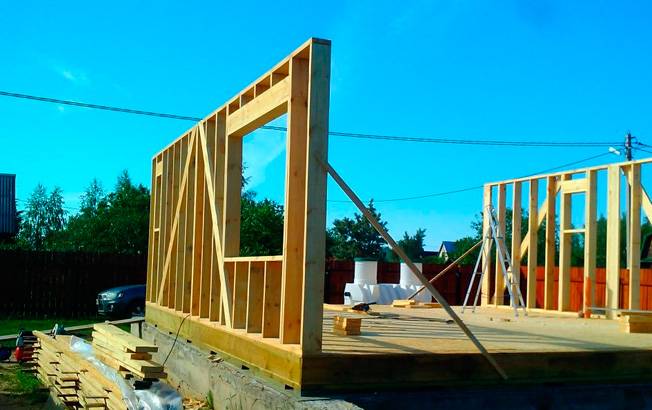

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

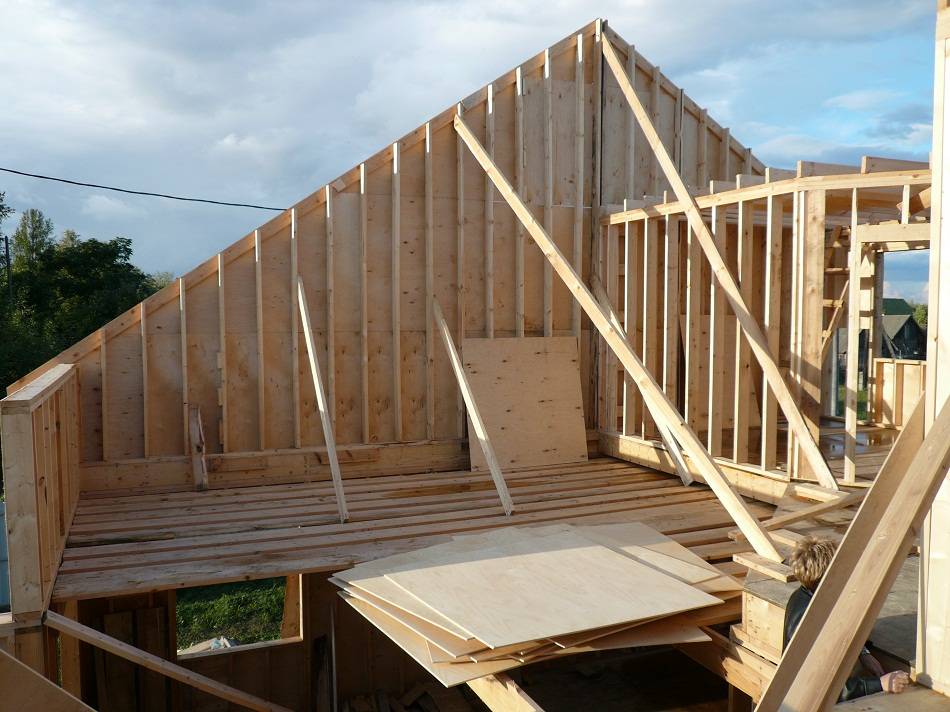

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм.
Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

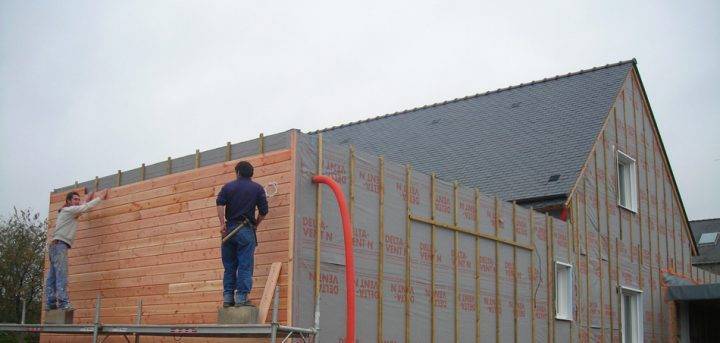

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

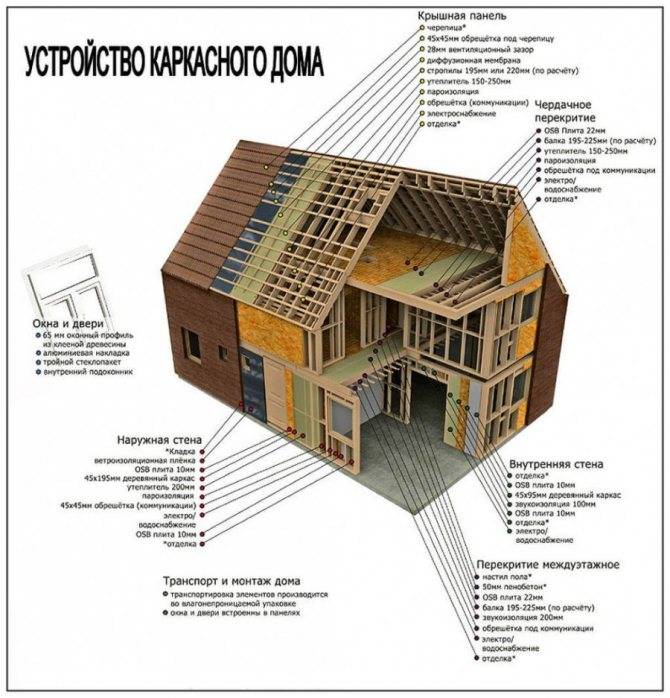

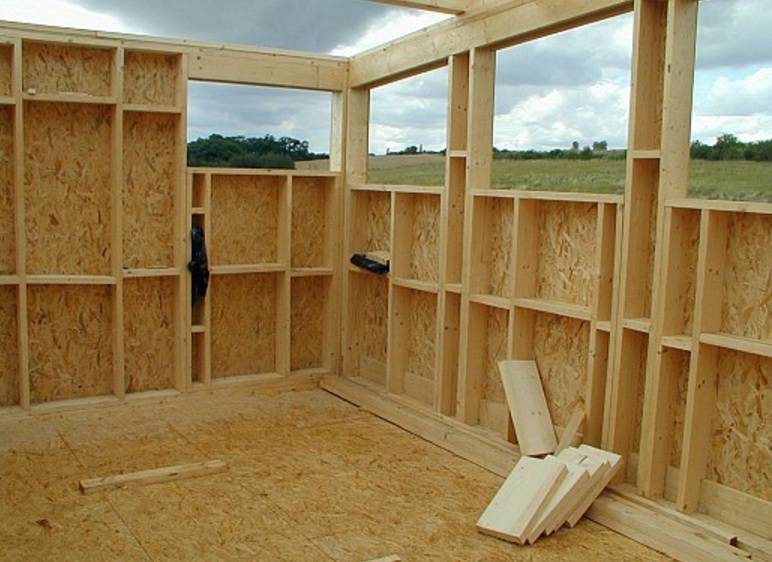

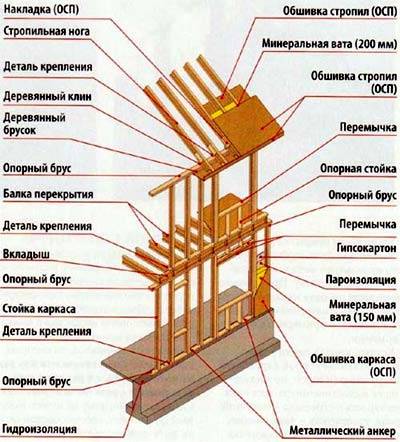

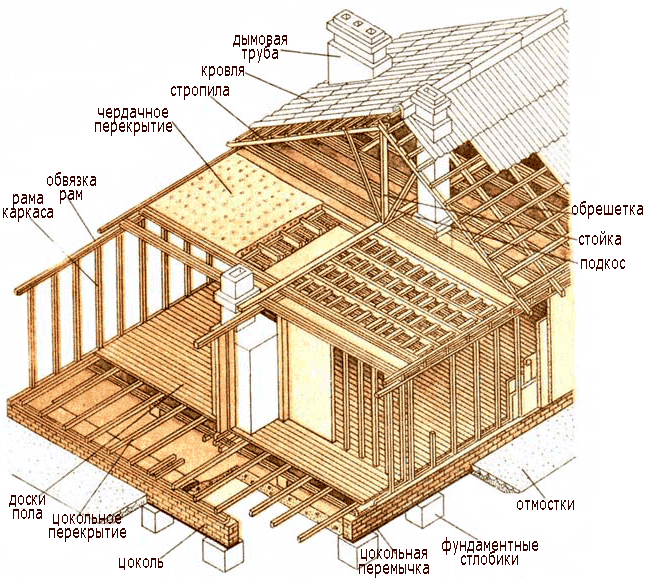

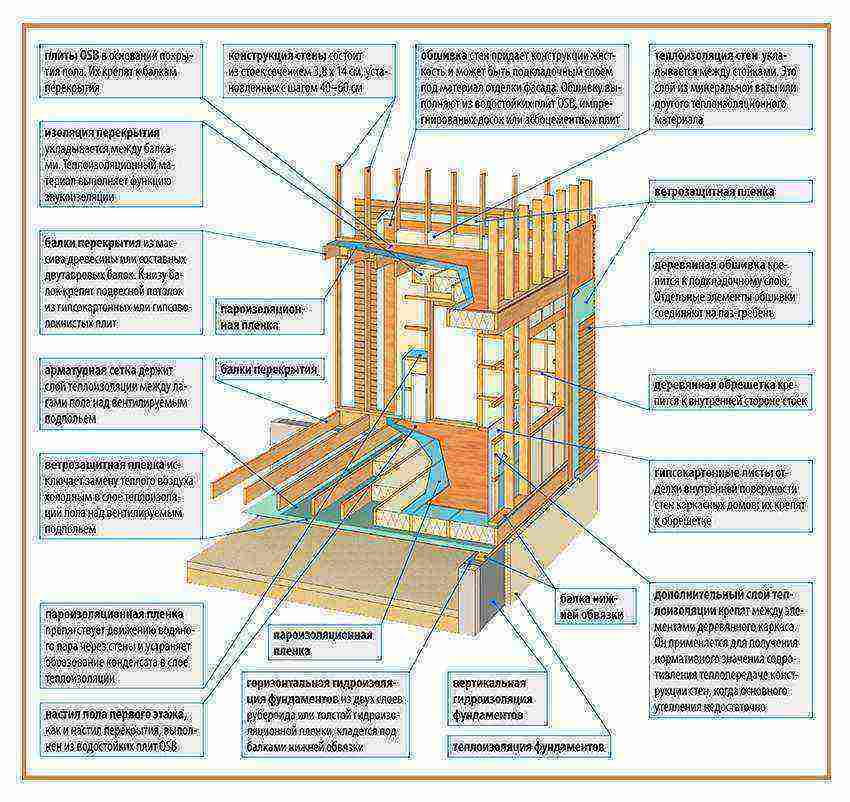

Каркасно-щитовая схема деревянного дома.

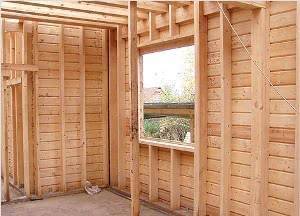

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.

Устройство кровли

Схема утепления каркасного дома.

Что касается материала для кровли, здесь особых ограничений нет. вы можете выбрать черепицу, шифер и даже обычный толь. Но оптимальный вариант устройства кровли для каркасного дома выглядит таким образом: сверху на балки укладывается рубероид и крепится гвоздями. После этого сверху он прибивается еще более тонкими досками, которые должны располагаться поперек расположенных под рубероидом балок.

Затем настилается утеплитель, в качестве которого лучше всего подойдет тонкая гидроизоляционная пленка. Она хоть и кажется простой, но за счет своей большой плотности способна предотвратить попадание ветра и влаги под крышу. Поверх пленки еще раз прибивается в один слой внахлест толь, а потом уже на болты или шурупы кладется шифер или черепица.

Черепица может быть практически любого вида. Но лучше всего, если вы будете использовать максимальные по размеру куски. Это играет особенную роль в том случае, если потолочные балки расположены на расстоянии более 0,5 м друг от друга.

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лагиИсточник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Следующий этап – утепление

Здесь важно подобрать качественный утеплитель

Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

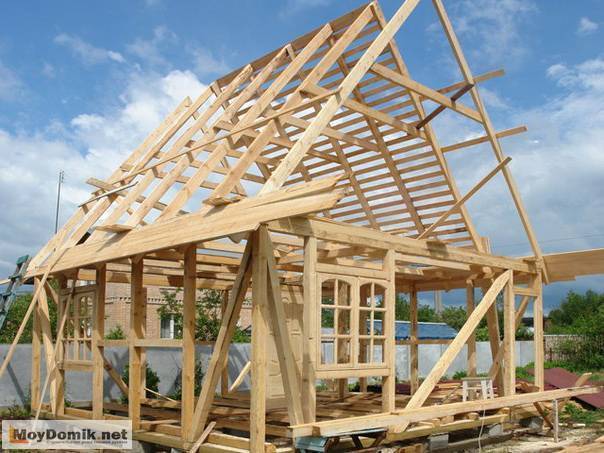

Строим чердак и крышу

До того, как приступать к сооружению стропильной системы, лучше всего застелить пол чердака досками (хотя бы временно). Иначе будет трудно перемещаться по плоскости, при возведении верхних элементов.

Стропила представляют собой несколько одинаковых конструкций в виде треугольников, повторяющих профиль крыши, если речь идет о двускатной конструкции. Это стропильные пары. Чем длиннее крыша, тем их больше.

Стропильные пары лучше собирать внизу, сделав одну из них (как образец), остальные пары делать по шаблону. Главное – правильно вымерять угол, чтобы конструкция четко легла на верхнюю плоскость.

Крепление стропильных пар тоже осуществляется разными способами. При помощи стальных пластин и уголков; установкой в пазы, вырезанные на верхних обвязочных брусках, или установкой на отдельные балки перекрытия. При этом они должны выходить за пределы плоскости стен на 300-500 мм.

Вершина стропильной системы крепится к единой коньковой доске или, как вариант, при помощи стальной/деревянной накладки, посредством длинных болтов.

Если предполагается использовать тяжелые кровельные материалы или крыша более 6 метров в ширину, то необходимо усиление конструкции.

Стропильный каркас защищают полиэтиленовой пленкой, укладывая ее поперек ската внахлест, минимум на 100 мм.

Поверх пленки крепят поперечные доски обрешетки. Допустимо использовать листовой материал – фанеру, это удобно, если сверху будет устанавливаться мягкая кровля.

Теперь можно производить финишную отделку крыши. Начинать нужно с одной стороны ската, от карниза. Обязательно внахлёст и по вертикали, и по горизонтали.

Последний этап перед обшивкой – установка окон и дверей. Это нужно, чтобы проще было справиться с возможными щелями и зазорами, которые могут появиться во время установки. Обязательно наличие зазоров между деталями каркаса и оконными рамами – при перепадах влажности древесина «гуляет», при расширении она может испортить окна.

Архитектура дома: индивидуальный подход

Крыша каркасного дома может быть обшита любыми материалами которые пришлись по душе застройщику. Главное, что бы этот процесс был выполнен с соблюдением всех норм и правил.

При проведении строительства зданий каркасно-рамочного типа нет никаких ограничений на изготовление собственной архитектурной формы. Такие ограничения действуют при монтировании щитовых зданий, причиной стали заводские щиты, правда, это весьма условное ограничение.

Одной из особенностей конструкции подобных каркасных зданий считается тот факт, что все прокладываемые коммуникации легко спрятать в стене. Для этого нет необходимости прокладывать особые ниши, монтировать короба. Единственное ограничение – в нишах стен не должны быть проложены водопроводные сети.

Каркасный дом отличается небольшим весом, поэтому давление на грунт намного меньше, чем то, которое создает рубленый дом, ориентировочно на 35%. Следовательно, можно закладывать более легкий фундамент, проводить строительство в тех районах, где имеются слабонесущие грунты, например болотистая почва.

Если выстроенный каркасный дом рассчитан только на летний период, нет необходимости сильно переживать, даже без отопления в холодный период стены дома останутся не поврежденными. Жесткий каркас охраняет стены дома.

К отрицательным качествам каркасных домов относятся следующие:

1. Невозможно проводить перепланировку дома.
2. Маленький срок эксплуатации.
3. Прохладно в зимнее время.
4. Не достаточно хорошая звукоизоляция.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку. Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

Схема стропильной системы

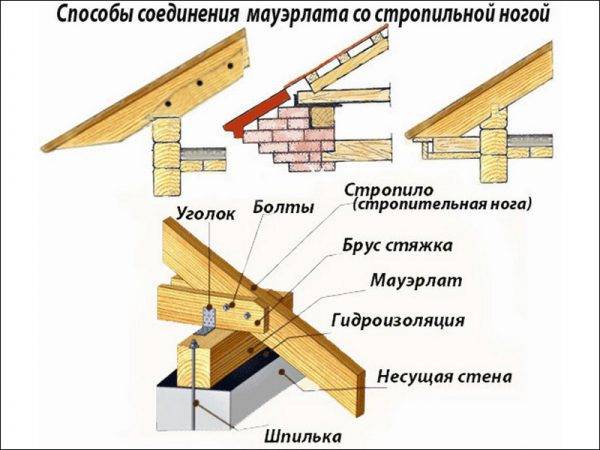

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши. Стропильная система состоит из следующих элементов:

• мауэрлат
• стропильные ноги
• стойки
• прогоны
• затяжка
• лежень
• подкосы
• обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена. Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ. Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений. Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

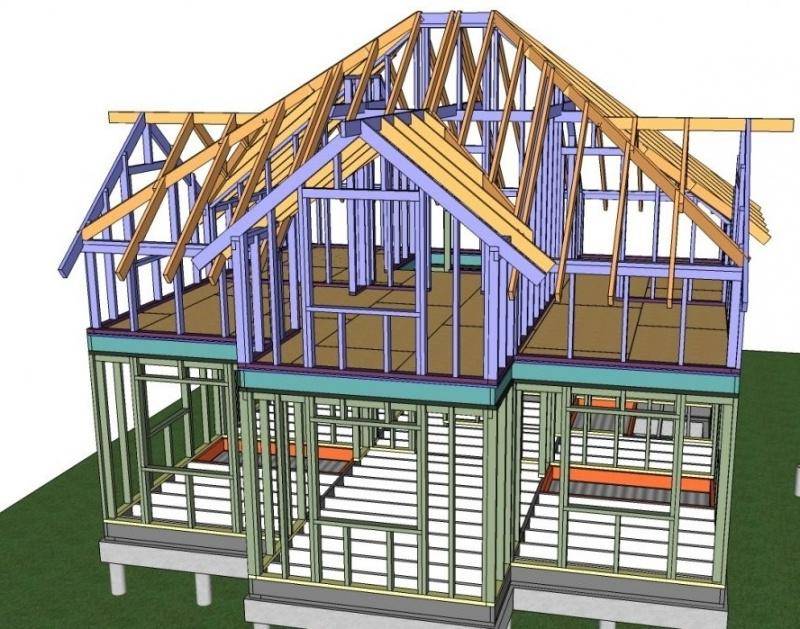

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

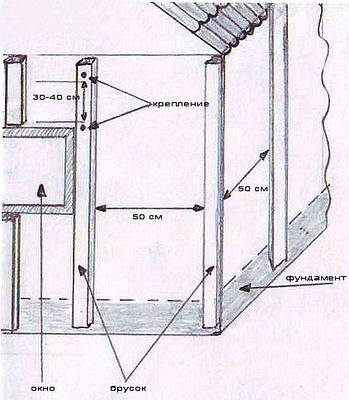

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Нижняя обвязка и пол

Обвязкой или лежнем называется брус из березы сечением 100х150 мм. Также применяют обрезную доску шириной 15 см. и толщиной 5 см. Древесина должна быть хорошо просушенной. У правильного каркасного дома нагрузка передается обвязке, затем фундаменту, и равномерно распределившись грунту.

Инструкция по устройству лежня включает следующие этапы:

1. После обрезки по размерам все детали обрабатывают биозащитными составами и антипиренами, а затем выкладывают на свои места.
2. Чтобы отметить места для болтового крепления (анкера монтируют в фундаментные опоры), ставят вмятины, ударяя над ними по доске молотком.
3. Просверливают отверстия под болты. Для этого нужна мощная дрель со сверлом соответствующей длины и диаметра.
4. Сначала прокладывают периметр утеплителем, поверх которого уже кладут комплектующие детали обвязки.
5. Закручивают на болты гайки, предварительно установив широкие шайбы. Это можно сделать ударным шуруповертом или обычным гаечным ключом.

Каждый брус устанавливают по уровню. При наличии пользуют нивелиром. А угловую связку делают по технологии «вполдерева» или «коренным шипом».

Ставим обвязку и лаги

Конструкция каркасного дома, а именно полов, может отличаться. Их укладывают на грунт, лаги или плиту. Здесь решающим фактором для выбора технологии является тип фундамента. Лаги делают из брусов высотой 110, а толщиной 60 миллиметров. Максимальное сечение – 220 на 180. Их монтируют параллельно друг другу с шагом порядка 0,6 метра по осям. Когда пролет больше 2,5 метров, между лагами монтируют распорки. Цель – добиться, чтобы каркас не давал полам прогибаться. Распорки крепят при помощи гвоздей или саморезов.

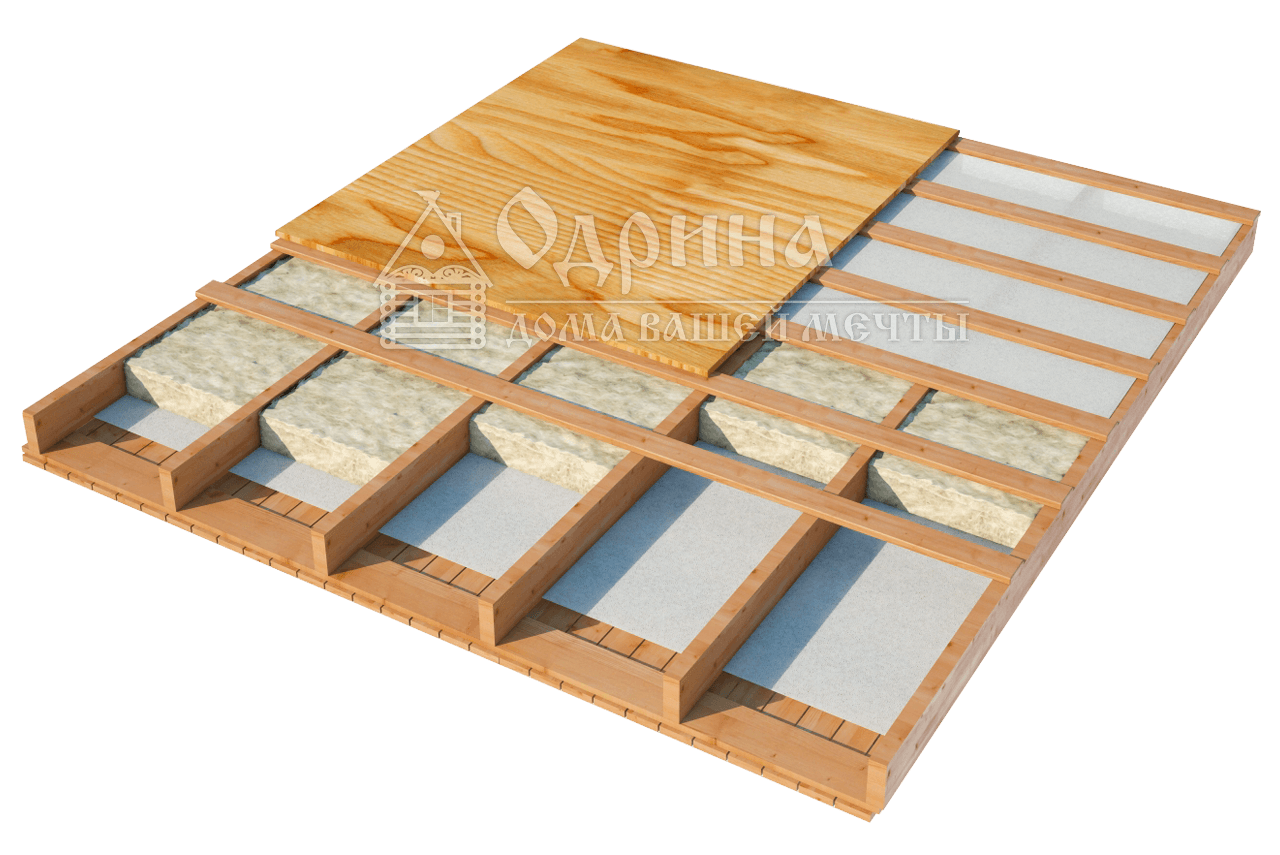

Утепление и настил пола

Через неутепленный пол теряется до 20% тепла. Поэтому утеплитель – обязательный элемент конструкции дома по канадской технологии. Эти материалы классифицируют по типам:

1. Насыпные. Это может быть керамзит, вермикулит или граншлак.
2. Рулонные. Любые типы минваты, продаваемые в рулонах (бобинах).
3. Плитные. Минвата в плитах, пенополиэтилен, ДСП, ОСП и т.д.
4. Жидкие. Специальные составы – полиуретаны или эковата.

А вот пенополистирол для утепления полов лучше не использовать. Все дело в том, что при нагревании он, пусть и не критично, но токсичен, так как выделяет вредные для человека вещества.

Сначала подготовленную и обработанную антисептиками поверхность покрывают двойным слоем пароотводящей пленки. Полосы укладывают внахлест. Поверх кладут утеплитель, заполняя всю полость перекрытия. Для этого подбирают соответствующую толщину плиты минеральной или базальтовой ваты. Слой должен получиться по толщине около 20 см. Когда строят каркасный дом своими руками с применением керамзита, делают так, чтобы толщина засыпанного слоя приближалась к 30 см.

Сверху должен быть зазор до 5 сантиметров. А весь пирог накрывают пароотводящей пленкой, которую крепят к направляющим. Только после этого можно настилать полы из фанеры, ДСП, ламинированных материалов и т.д. Декоративное напольное покрытие может быть любым: ламинат, линолеум, паркет, плитка любого вида

Такое устройство каркасного дома наиболее предпочтительно, и не важно, будет ли зашиваться цоколь или нет. Главная задача – обеспечить минимальную теплопотерю, чтобы затраты на энергоносители были соответствующие

Нюансы деревянного строительства

Основным отличием деревянных конструкций от «классических» каменных, бетонных, железобетонных и стальных является высокая пожароопасность. Применение несущих деревянных конструкций обуславливает класс пожароопасности сооружения не выше III-го (для каменных и бетонных характерен II-ой класс).

Частично проблема решается антипиренами. Это специальные вещества, предназначенные для обработки деревянных конструкций с целью снижения групп воспламеняемости и горючести. Пренебрежение такой обработкой может привести к самым печальным последствиям.

Ещё одним уязвимым местом строительства каркасного дома является подверженность биологическому разрушению. Речь идет о гниении и древоточцах. Для борьбы с этим факторам применяют биозащитные составы. Современная промышленность предлагает комплексные огнебиозащитные средства, наиболее целесообразные к применению для защиты деревянных конструкций.

Отдельно подчеркнем важность скрупулезного выполнения всех требований по электромонтажу. Наиболее частой причиной возгорания домов являются некачественная проводка, использование не сертифицированного электрооборудования (розетки, выключатели), нарушение правил эксплуатации электроприборов

К бесспорным преимуществам деревянных каркасных домов относят их меньшую стоимость и скорость возведения.

Рекомендации по каркасному строительству

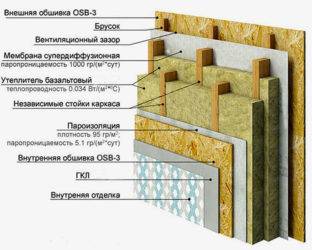

Если вами будет осуществляться устройство стен каркасного дома, то важно на первом этапе определить, будет постройка жилой ив холодное время года или ее предполагается использовать в качестве дачи. Это влияет на толщину стен

Если речь идет о летней загородной постройке, то можно сэкономить на стойках, которые будут иметь меньшее сечение. А вот с домом для круглогодичного проживания дело обстоит иначе. Кроме того, для дачного дома можно использовать более дешевые финишные материалы, ведь к внешнему виду постройки предъявляются не столь серьезные требования.

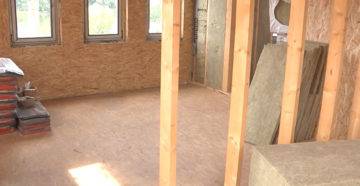

Когда осуществляется устройство стен каркасного дома, подбирается, конечно же, еще и тепло-, а также пароизоляция. В этом случае многое зависит от региона, где вы собираетесь осуществлять строительство. Если речь идет о северной части страны, то акцент необходимо сделать на энергосбережении, конструкция должна иметь два слоя утеплителя. Однако если за окном большую часть года жара и повышенная влажность, то следует дополнительно использовать пароизоляцию, которая укладывается с внешней стороны утеплителя, тогда как для холодных регионов подобная схема «пирога» противопоказана.
