Штробление стен под проводку в панельном доме

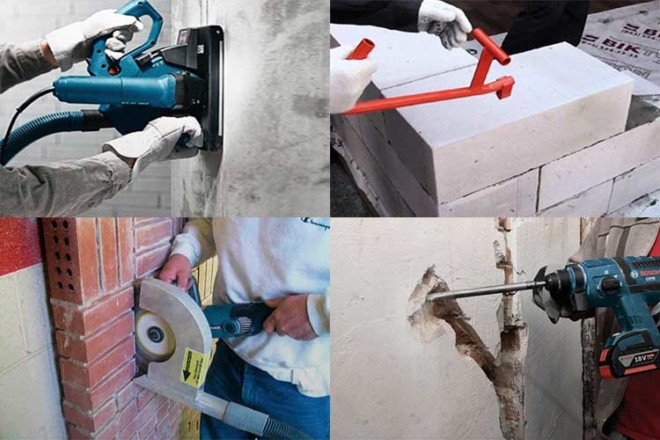

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

  • молоток и долото;
  • перфоратор;
  • болгарка и шлифовальная машина;
  • штроборез.

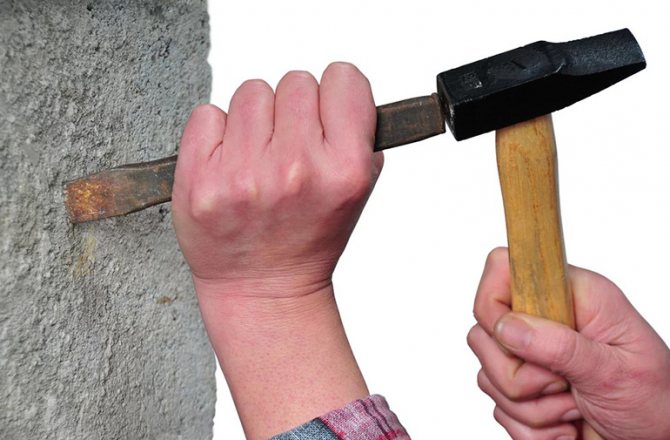

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

  • при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
  • лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

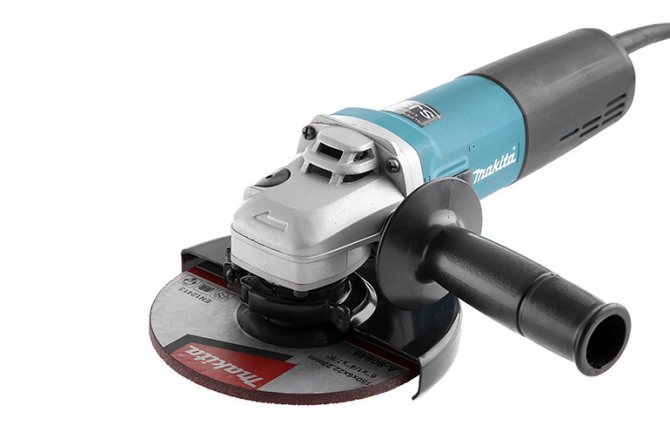

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

  • вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
  • перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Последствия штробления в панельном доме

Всем привет! Обычно ответы на на все свои вопросы я находил через поиск, спасибо форуму и его обитателям! Но сейчас решил спросить совета. Суть вот в чем:

Пару лет назад я затеял ремонт в ванной комнате. Дом — обычная панелька, серия П-30. Через один известный портал, этакую социальную сеть для заказчиков и бригад, были найдены исполнители. Исполнители в конечном счете оказались на редкость недобросовестными, но речь пойдет только об одном моменте. Для прокладки труб они проштробили несущую стену, причем по горизонтали. На толщину от 20 до 30 мм (под 20мм полипропилен). Волноваться об этом я начал именно сейчас из-за того, что стал осваивать технологии проведения работ и «что можно, а что нельзя». Теперь думаю что с этим делать. Фото прикладываю. Может кто знает какова толщина указанной стены? Стоит ли обращаться с этим вопросом в МНИИТЭП? (институт, проектировавший дом). Словом, хочу услышать мнение людей. К сожалению, фото с проштробленными, но не штукатуренными стенами нет.

До 3-х см-в глубину и до 3-х м в длину — разрешено технологически, но на практике этого не соблюдается. Если до сих пор проблем не возникло, не волнуйтесь — все нормально. Толщина штукатурного слоя также компенсирует вмешательство в плиту.

Спасибо! Надеюсь и правда ничего страшного не произойдет.

Событие уже произошло.

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Обратите внимание на фото, кабинка демонтирована

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Ага. Фотки и план — с разных объектов.

А какой нормативный документ это разрешает, мне для общего развития.

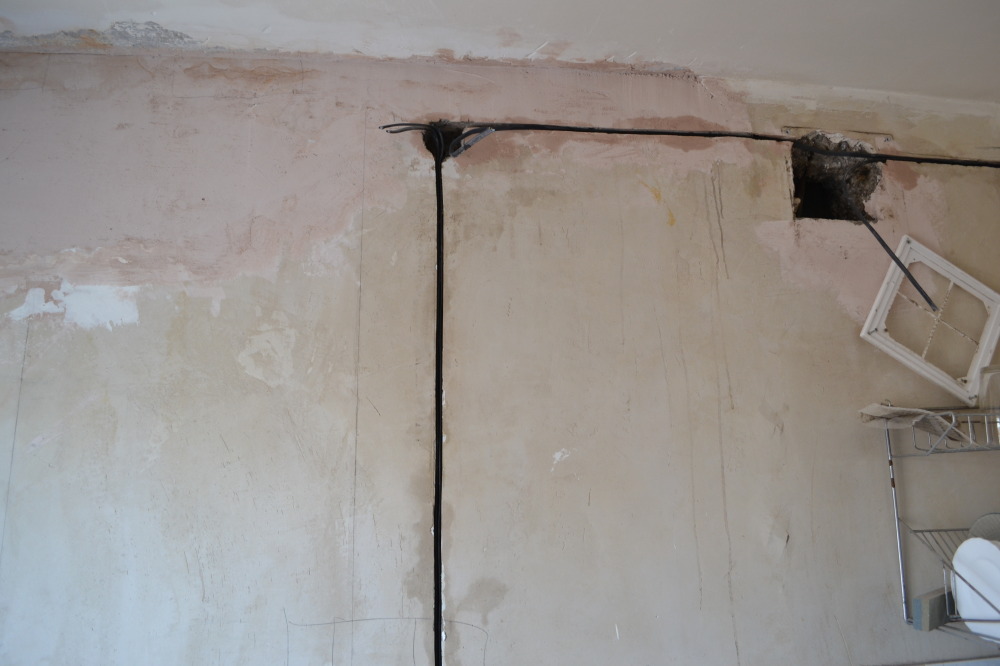

видимо, tom не обратил внимания на горизонтальное штробление. ранее было Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы»:

Приложение 2 ПЕРЕЧЕНЬ ОГРАНИЧЕНИЙ НА МЕРОПРИЯТИЯ (РАБОТЫ) ПО ПЕРЕУСТРОЙСТВУ ПОМЕЩЕНИЙ В ЖИЛЫХ ДОМАХ

  1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

План зеркальный по отношению к моему, но суть отражает. На большинстве ресурсов выложен именно такой вариант.

Ага. Фотки и план — с разных объектов.

Уже ознакомился с этим документом, жаль два года назад я о нем не знал, а доверился «опыту» бригады

  1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

Штробить в несущей стене запрещено?

Самый главный вопрос который волнует всех – можно ли резать и штробить несущие стены. И что про это говорят СНиП и ГОСТы.

Как указано в ГОСТ Р 50571.15-97 – монтаж электропроводки не должен понижать эксплуатационные качества строительных конструкций.

Еще есть другой документ, на который ссылаются и придерживаются его рекомендаций опытные электрики – постановление правительства Москвы 28-10-11 “О порядке переустройства помещений в жилых домах на территории города Москвы”.

Хотя оно и подписано для Москвы, его рекомендаций придерживаются и в других регионах. Конкретно в п.11.11 сказано: “Делать штробы в ГОРИЗОНТАЛЬНЫХ швах и под внутренними стеновыми панелями запрещено. Также запрещено делать борозды в стеновых панелях и плитах перекрытия.”

Получается, что в потолке резать штробы нельзя в любом направлении.

Там применяйте только наружный крепеж кабеля с помощью клипс и гофры.

В монолитных панелях можно резать штробу только в слое штукатурки, не заглубляясь при этом в саму стену и не ослабляя ее поверхность. Что касается других несущих стен, то там разрешены только вертикальные штробы, но и при этом нельзя нарушать целостность арматуры внутри.

Именно поэтому электромонтажники и говорят, что штукатурка всегда должна идти до электрики, а не наоборот.

Вы тем самым получаете необходимую фору, в пару тройку лишних сантиметров слоя штукатурки. И при нарезании борозды или высверливании подрозетника, просто не достанете до арматуры.

Только представьте себе, что в несущей стене на фото внизу, вы прорежете нишу под углубленные подрозетники на 6см во внутрь! И еще столько же с обратной стороны в другой комнате.

А если то же самое проделают ваши соседи снизу и сверху. Как долго простоит ваша многоэтажка и кто будет виноват, если в один прекрасный день она сложится как карточный домик.

Конечно это самый крайний и маловероятный случай. Однако чаще всего такие дома, после 10-15 лет эксплуатации, признаются аварийными.

Что же делать, если без подрозетников в монолитной стене не обойтись? В этом случае ставьте там гипсокартон и монтируйте подрозетник в гипсокартонной стене без нарушения монолита.

Что же касается панельных домов, где фактически все стены являются несущими, то в них стандартным вариантом является использование заводских пустот в плитах. В ином случае, вам придется вести электрику по потолку (на клипсах) или по полу (в стяжке).

При этом категорически отказаться от горизонтального штробления и высверливание ниш с повреждением арматуры. А это значит, либо достаточный слой штукатурки, либо фальшстены из гипрока.

Разрешение на штробление несущей стены

При возникновении необходимости перепланировки небольшой однокомнатной квартиры возникнет вопрос: а можно ли штробить стены в панельном доме так же просто, как и в кирпичном? БТИ категорически запрещает проводить такой вид работ как частным лицам, так и коммерческим организациям.

Перепланировка в квартире панельного типа требует одобрения соответствующих органов (того же БТИ). Государственная организация одобрит или отклонит ваши действия с точки зрения безопасной эксплуатации жилого пространства.

При проведении штробления повреждение несущей конструкции даже минимальным образом грозит опасностью последующего обвала всей конструкции не только вам, но и всем жильцам дома.

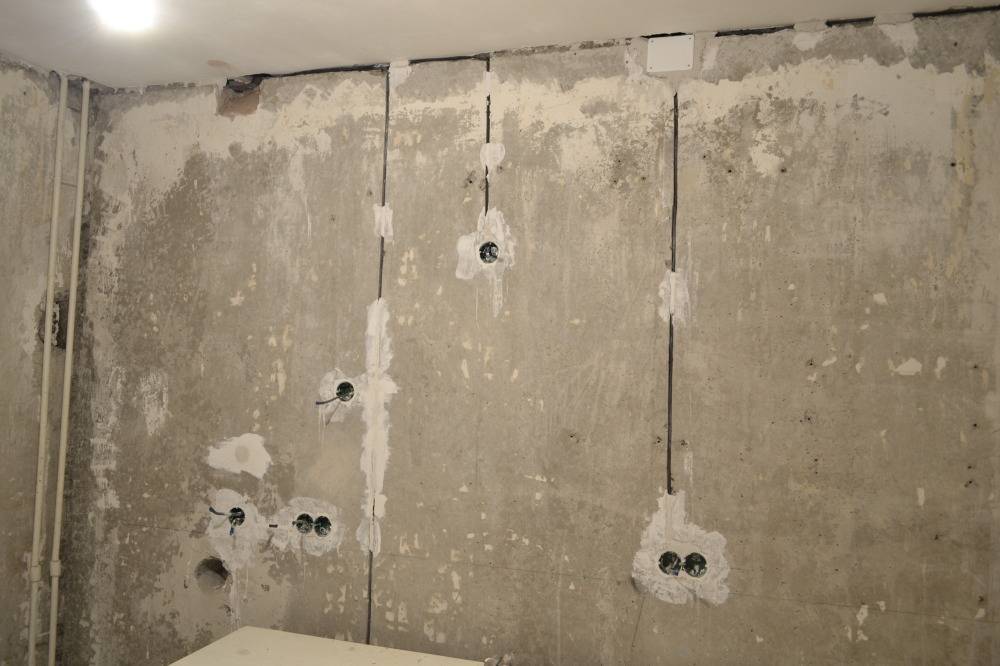

Технология штробления стен в панельном доме

Границы будущего канала вычерчивают карандашом или маркером. Оптимальная ширина — 2 см. Вертикальные участки удобно прокладывать по отвесу.

Необходимо убедиться, что штраба не пересекает действующие электрические линии. Если местоположение кабелей неизвестно, их отыскивают с помощью детектора проводки.

Дальнейшие действия зависят от того, какой инструмент имеется в наличии.

Перфоратор

В патроне фиксируют т.н. лопатку. Далее включают ударный режим и работают перфоратором как отбойным молотком, выбивая раствор.

При данном способе сложно контролировать глубину борозды

Поэтому следует действовать с предельной осторожностью и пользоваться ограничителем. За отсутствием такового на лопатку в 1 см от кромки наматывают изоленту

Дрель и долото

Работы производят в следующем порядке:

  1. В патрон дрели устанавливают бур по бетону, переводят ее в режим ударного сверления.
  2. Выполняют серию отверстий глубиной 1 см вдоль будущей борозды. На дрель необходимо предварительно установить ограничитель.
  3. Долотом или зубилом выбивают раствор между отверстиями.

Молоток и долото

Наиболее трудоемкий способ. Долото упирают в стену и, нанося молотком удары по противоположному концу, выбивают бетон.

Ручная работа занимает много времени, но отличается деликатностью: мастер легко контролирует глубину канала.

Штроборез

Так называют специальный инструмент для штробления стен. Его вооружают 2 дисками, расстояние между которыми настраивают соответственно ширине борозды. Глубина погружения тоже регулируется.

Выполнив разрезы, оставшийся материал выбивают с помощью молотка и зубила. С целью уменьшения объема работ можно сдвинуть диски и еще раз пройтись инструментом вдоль канала.

Штроборез позволяет быстро создавать аккуратные ровные борозды. Но он представляет собой специализированное устройство, которое нецелесообразно приобретать ради одного раза. Рекомендуется поискать компанию или мастерскую, сдающую устройство в прокат.

Болгарка

Распространенная альтернатива штроборезу. Данному устройству присуща широкая сфера применения, поэтому оно имеется почти в любом домашнем хозяйстве.

Способ применения тот же: алмазным диском «по камню» выполняют надрезы на границах штрабы и внутри. Оставшийся бетон выбивают зубилом и молотком.

Недостаток метода — большое количество пыли.

В каких случаях штробят стены под проводку

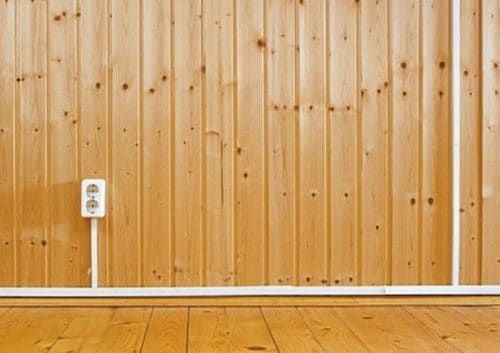

Проводка подразделяется на 2 типа: внутреннюю и наружную. Внутренняя монтируется внутри зданий и сооружений. Наружная проводка в основном применяется для прокладки по внешним стенам строений. Внутренняя в свою очередь делится на открытую и скрытую. Для открытой используют трубы, рукава, короба. Скрытую в основном используют для пола и стен.

Прокладка бороздок необходима при изношенности проводки, переносе щитов распределения энергии, необходимости установки дополнительных электровыключателей и электророзеток, монтаже приборов с большим потреблением электроэнергии.

Прокладка электропроводов

Штробы в монолитных стенах.

Как мы уже говорили, в несущих монолитных стенах горизонтальные штрабы лучше не делать, так как это может привести к повреждению рабочей арматуры и уменьшить несущую способность стены. С точки зрения закона в таких стенах запрещено делать и вертикальные штрабы. Однако в этом случае рабочая арматура не будет перерезана и несущая способность стены не уменьшится. Поэтому горизонтальные участки проводки можно сделать за подвесным или натяжным потолком, а опустить коммуникации вниз уже можно по штрабам в несущих стенах

Для осторожности, лучше никого не впускать в квартиру, чтобы они не увидели вертикальные штрабы

Штрабление потолка в панельном доме.

Потолок в панельных домах выполнен из железобетонных плит перекрытия. В этих плитах имеется нижняя рабочая арматура с защитным слоем бетона в 30 мм. Поэтому штробить потолок в панельных домах категорически запрещено, иначе будет задета рабочая арматура.

В завершении статьи добавим, что наличие штроб в стенах никак не указывается ни в одном документе на квартиру, а потому устройство штроб не требует какого-либо согласования.

Надеемся, наша статья была полезна для Вас.

С этой статьёй читают

Закон о тишине в Москве и области в 2020. Все нюансы.

Перепланировка квартиры 2021- что можно, а что нельзя?

Проем в несущей стене. Все требования.

Штраф за незаконную перепланировку квартиры или нежилого помещения 2021. Все нюансы.

Штробление панельных домах – рекомендованные правила

1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;

Штробление опорной части панели Запрещено

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить, изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Почему нельзя делать штробы в несущих стенах и плитах перекрытий

На первый взгляд кажется, что ничего несущей стене от тоненьких штроб под проводку не будет. Но даже если вы не повредите арматуру, общая прочность плиты всё равно снизится. А теперь представьте, что вы живёте на нижних этажах, и на плиты приходится высокая нагрузка. А если и ваши соседи по этажу начнут штробить свои стены?

Прочность стен снижается и-за штроб, а если повредить стальную арматуру, то тут положение может и вовсе стать критичным. Несущие стены нельзя штробить под электропроводку даже в кирпичных домах, где в стенах нет никакой арматуры.

Что будет, если вы всё же проштробили несущие стены:

  • Появляются трещины в бетоне
  • Несущая плита неизбежно потеряет часть запаса прочности
  • Появляется риск повреждения или разрушения несущей конструкции
  • Весь многоквартирный дом теряет часть запаса прочности и устойчивости
  • В целом возникает угроза здоровью и жизни всем жильцам многоквартирного дома

Штробление панельных домах – рекомендованные правила

1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;

Штробление опорной части панели Запрещено

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить, изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Технология штробления стен в панельном доме

Границы будущего канала вычерчивают карандашом или маркером. Оптимальная ширина — 2 см. Вертикальные участки удобно прокладывать по отвесу.

Необходимо убедиться, что штраба не пересекает действующие электрические линии. Если местоположение кабелей неизвестно, их отыскивают с помощью детектора проводки.

Дальнейшие действия зависят от того, какой инструмент имеется в наличии.

Перфоратор

В патроне фиксируют т.н. лопатку. Далее включают ударный режим и работают перфоратором как отбойным молотком, выбивая раствор.

При данном способе сложно контролировать глубину борозды

Поэтому следует действовать с предельной осторожностью и пользоваться ограничителем. За отсутствием такового на лопатку в 1 см от кромки наматывают изоленту

Дрель и долото

Работы производят в следующем порядке:

  1. В патрон дрели устанавливают бур по бетону, переводят ее в режим ударного сверления.
  2. Выполняют серию отверстий глубиной 1 см вдоль будущей борозды. На дрель необходимо предварительно установить ограничитель.
  3. Долотом или зубилом выбивают раствор между отверстиями.

Молоток и долото

Наиболее трудоемкий способ. Долото упирают в стену и, нанося молотком удары по противоположному концу, выбивают бетон.

Ручная работа занимает много времени, но отличается деликатностью: мастер легко контролирует глубину канала.

Штроборез

Так называют специальный инструмент для штробления стен. Его вооружают 2 дисками, расстояние между которыми настраивают соответственно ширине борозды. Глубина погружения тоже регулируется.

Выполнив разрезы, оставшийся материал выбивают с помощью молотка и зубила. С целью уменьшения объема работ можно сдвинуть диски и еще раз пройтись инструментом вдоль канала.

Штроборез позволяет быстро создавать аккуратные ровные борозды. Но он представляет собой специализированное устройство, которое нецелесообразно приобретать ради одного раза. Рекомендуется поискать компанию или мастерскую, сдающую устройство в прокат.

Болгарка

Распространенная альтернатива штроборезу. Данному устройству присуща широкая сфера применения, поэтому оно имеется почти в любом домашнем хозяйстве.

Способ применения тот же: алмазным диском «по камню» выполняют надрезы на границах штрабы и внутри. Оставшийся бетон выбивают зубилом и молотком.

Недостаток метода — большое количество пыли.

Технология штробления: пошаговая инструкция

Работы осуществляется в определенной последовательности:

  1. Проводятся параллельные бороздки на расстоянии, равном ширине штробы. Штроборез позволяет сделать обе бороздки одновременно.
  2. Штробы выбираются на нужную глубину с помощью ручного зубила или перфоратора с насадкой-зубилом.
  3. Штробы очищаются от пыли и грунтуются, после чего можно приступать к прокладке проводки.

При использовании перфоратора технология немного другая:

  1. Сначала по всей длине трассы с интервалом в 10-15 мм делаются сверлом отверстия на глубину штробы перпендикулярно поверхности.
  2. Материал между ними выбирается с помощью перфоратора, который нужно держать под углом 45⁰;
  3. Края выравниваются с помощью насадки – полукруглого зубила.

Советуем ознакомиться с циклом статей по шпаклевке: стен под обои, стен под покраску, потолка и гипсокартона.

Что можно делать при штроблении и чего нельзя

Любой вид строительных работ имеет свои ограничения, которые в первую очередь зависят от того, в каких условиях приходится трудиться. Одно дело, если сделать прокладку кабелей нужно на этапе строительства дома, гаража или бани, когда можно заранее всё предусмотреть в чертежах, используется специальное обозначение.

Совсем другой, более распространенный случай – это монтаж скрытой электропроводки в многоквартирных домах, где существует целая масса технических ограничений. Хуже всего ситуация выглядит в старом панельном доме, скажем, времен перестройки, разводка проводов и их примыкание не укладывается ни в одни существующие рамки. В таком случае штробление стен под проводку своими руками должно осуществляться с оглядкой на правила, изложенные в строительных нормативах, например, СНиП 3.05.06-85:

При работе с любым инструментом всегда используйте защитные очки и перчатки. Это убережет вас от травм и пыли.
Если у вас нет в наличии сложного инструмента, можно попробовать взять его напрокат.
Штробление должно быть строго ориентированным относительно существующих конструкций (вертикальное или горизонтальное)

Причем, совершенно неважно где делается канавка, в железобетоне, газобетоне кирпиче или дереве,
При выполнении горизонтальной борозды, следует учитывать минимально допустимое расстояние до примыкания плит перекрытий – 15 см (смотреть обозначение на чертеже),
Вертикальные штробы должны располагаться на расстоянии не менее 10 см от примыкания оконных, дверных или стеновых косяков (смотреть обозначение на чертеже),
Расстояние от газовых труб до борозды должно быть больше 40 см (смотреть обозначение на чертеже),
Длина одного пролета штробы не должна превышать 3 м,
Глубина штробы и ее ширина не должны быть больше 2,5 см,
Количество поворотов борозды необходимо свести к минимуму.

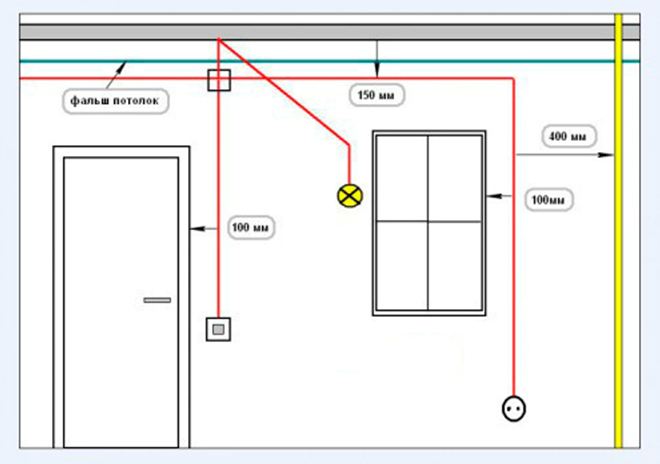

Примерная схема расположения штроб на стенах

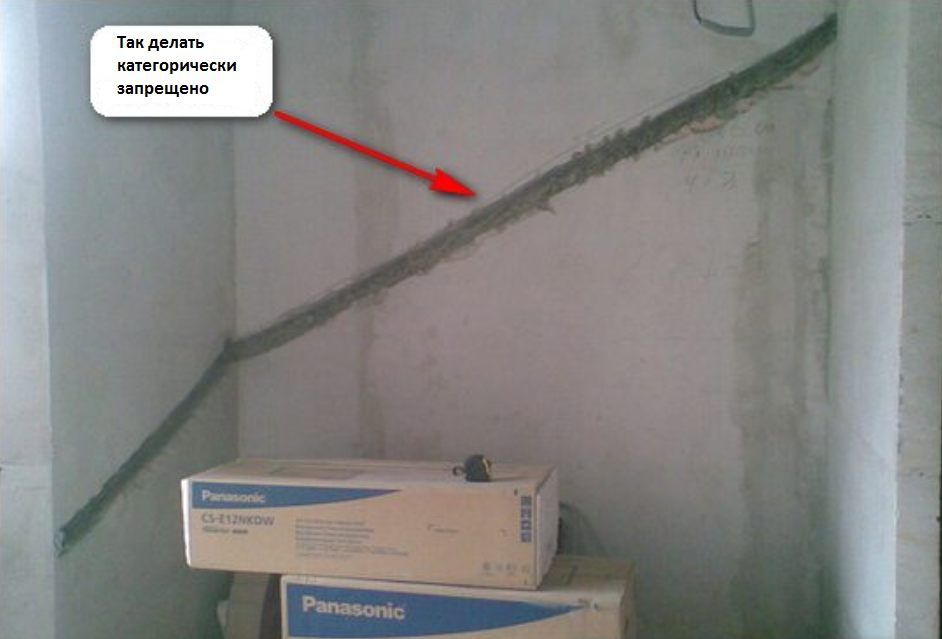

Строго запрещается:

  • Формирование горизонтальных борозд для примыкания электропроводки в несущих стенах дома. Исключением могут считаться перестенки и то не всегда,
  • Штробление пола, потолка и несущих стен.
  • Повреждение арматуры в панельных стенах. Это может привести к уменьшению ее прочности.

К чему может привести игнорирование этих правил можно увидеть на следующем примере:

Важные правила штробления поверхностей

Монтаж электропроводки осуществляется закрытым способом. После завершения работ все штробы тщательно заделываются штукатуркой, шпаклевочной смесью или гипсом.

Правила распределения и прокладки электропроводов в зданиях и сооружениях строго регламентируются действующими строительными нормами. Поэтому при обустройстве штроб необходимо придерживаться следующих правил:

  1. Штробление осуществляется только в вертикальном и горизонтальном направлении. Наклонные штробы обустраиваются в помещениях, имеющих скошенные поверхности стен и потолков – мансарды, чердаки, лестницы.
  2. Ширина и глубина штроб определяется сечением электропроводки. Оптимальные размеры: глубина – 25 мм, ширина – 30 мм. При укладке проводов в гофрорукавах или металлических лотках глубина может быть увеличена до 35 мм.
  3. Максимально допустимая длина одного канала от распределительного щита до электрофурнитуры (розеток, выключателей) – 3 метра.
  4. Минимально допустимое расстояние от инженерного оборудования (отопительных приборов и газовых стояков) до горизонтальных каналов составляет 50 см, а от плит перекрытия – 18 см.
  5. Оптимальное расстояние от углов, дверных и оконных проемов составляет 12 см.
  6. При обустройстве штроб под потолочной поверхностью от верхнего угла делается отступ в 20 см.
  7. При наличии металлического каркаса в монолитных железобетонных стенах не допускается его разрезание или повреждение. Прокладка проводки осуществляется без нарушения стальной опоры.
  8. Прокладка силовых кабелей не проводится в несущих стенах, колоннах и балках перекрытий многоэтажных зданий, что может привести к ослаблению готовой конструкции здания.
  9. Запрещено пересечение отдельных элементов электропроводки в процессе их укладки.
  10. При низком расположении электрофурнитуры на стене штробы можно организовать в полу или осуществить завод кабеля через напольный плинтус.

Грамотная подготовка рабочего чертежа и штробление в соответствии с установленными правилами гарантируют безопасную и бесперебойную работу скрытой электропроводки.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

  • циркуляционную пилу. Она позволяет выполнить ровные пропилы нужных размеров;
  • ручной фрезер. Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Способы штробления

Существуют четыре основных способа для проделывания канавок. Главное их отличие состоит в использовании инструмента и выходящих из этого технологий применения.

  • Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость – дешево однозначно.
  • Ударная дрель (перфоратор). Минус – штроба с неровными краями. Плюсы – быстрота процесса и относительная чистота при работе.
  • Болгарка. Минусы – большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс – ровные углубления за короткий промежуток времени.
  • Штроборез. Минус – высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы – быстро, не так шумно, ровные края штроб, без пыли.

Особенности штробы по различным материалам

Прорезание бороздок в стенах часто бывает необходимо при реконструкции жилых помещений, установке кондиционеров, водонагревательных баков, другой бытовой техники, требующей отдельной проводки.

Штробы в бетоне и кирпиче

Приступая к проделыванию бороздок в кирпиче, необходимо знать его вид, относится ли он к силикатному, гиперпрессованному или керамическому

Самый хрупкий — белый кирпич, при работе с ним необходима особая осторожность. При прокладке канавок в кирпиче целесообразно использовать штроборез, перфоратор или шлифовальную машину с дисками

По бетону применяют ударную дрель с победитовыми фрезами, перфоратор с напайкой из победита или угловую шлифмашину с алмазными дисками. В некоторых случаях возникает и необходимость в зубиле.

Работа с деревом и газобетоном

Древесина и газобетон относятся к самым податливым материалам. Отверстия в них легко поддаются долоту и стамеске. Правда на это уходит время. Гораздо проще бороздки проделать циркулярной пилой или фрезой.

Штробление гипсокартона

Обязательное условие проводки, проложенной под гипсокартоном, ее укладка в гофрированную оболочку. Это позволит избежать коротких замыканий и повреждения проводов саморезами.

  • При закладке проводов под бескаркасный гипсокартон в стене необходимо продолбить углубления, которые затем штукатурят.
  • При каркасном методе крепления гипсокартона, провода можно закрепить гипсовым клеем.

Штроба в кафельном полу

Для прорезания бороздок в кафеле пользуются болгаркой или штраборезом с алмазным диском. Перфоратор может повредить кафель, покрыть его трещинами.

Штробление стен под кондиционер

Канавки под кондиционер должны иметь глубину 50 миллиметров при ширине 60 миллиметров. Это связано с размерами утеплителя, электропроводов, отвода конденсата, уложенных в одну штробу.

Нюансы с несущими стенами

Согласно Приложению № 1 постановления правительства РФ № 508, пунктам 11.3 и 11.11 запрещено делать штробы в несущих стенах, чтобы избежать их повреждения. Для проведения работ оформляются документы равнозначные перепланировке.

Штробы по разным материалам

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
