Плита монолитного фундамента своими руками? Обзор и Пошаговая инструкция

Для каких домов подходит плитный фундамент

  Самый массивный и прочный фундамент, а так же самый дорогой. Его можно использовать для любого типа строений, однако не целесообразно.

 Эффективным будет, вложится в прочный монолит при строительстве тяжелого каменного дома, а также в случае многоэтажной застройки. Все дома из шлакоблока, кирпича, железобетонных конструкций и других, тяжелых материалов рекомендуется строить на монолитном фундаменте. И не целесообразно возводить легкие каркасные дома, дома из пеноблоков или газоблоков. В последнем случае, “строится” в несколько раз дешевле на легком свайном или ленточном фундаментах.

 Остановится на монолитной плите рекомендуется и при наличие проблемных, неустойчивых грунтов на участке (суглинки, торфяники, песчаные почвы) . Как отмечалось выше, это сохранит целостность несущих стен и всего строения, при изменении плотности и уровня почвы во время сезонных изменений температуры и влажности.

В заключении:

  О важности фундамента для любого дома говорится много

Этому ключевому элементу в строительстве уделяется особое внимание, ведь устойчивый фундамент – это залог долговечности, будущего капитального строения, надежная опора на многие десятилетия для всего конструктивна здания. При сохранении целостности фундамента, в случае любых катаклизмов природного или искусственного характера ( пожаров, оползней, наводнений) дом всегда можно восстановить, а вот фундамент можно только поставить новый, в крайнем случае отремонтировать.  Однако, любые ремонты уже не обеспечат былой прочности.  Потому выбрав пусть и не дешевый, но надежный и прочный монолитный ж/б фундамент, Вы с высокой вероятностью, избежите  любых проблем связанных основанием своего дома

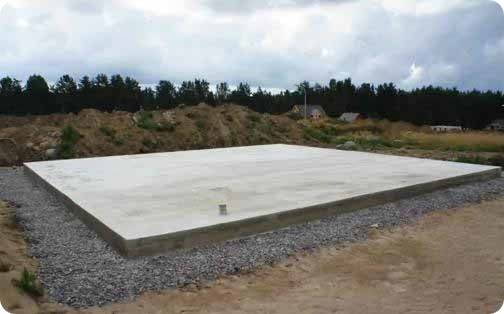

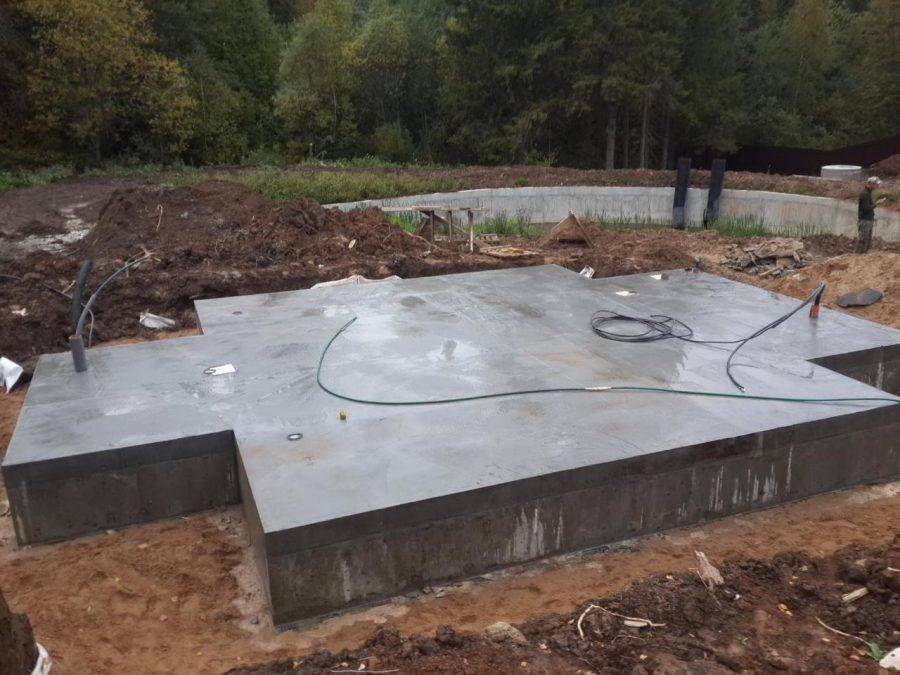

плитный фундамент хорошо подходит для каменных тяжелых домов

Преимущества сплошной основы

Название монолит говорит само за себя. Сплошное основание, укрепленное железной арматурой, является самым востребованным на рынке и по некоторым показателям превосходит остальные:

  • Прочность, выносливость, износостойкость. Выдерживает вес 3-этажного здания без изменений;
  • Гарантия на срок эксплуатации от 20 лет в зависимости от местных, природных условий;
  • Его применяют на песочных и движущихся грунтах, насыпных и глинистых почвых;
  • Обладает укрепляющим действием, гасит подземные толчки, движение на пучинистых почвах не ощущается;
  • Равномерное распределение нагрузки всего сооружения на основание, что позволяет избегать растрескиваний, деформаций, кривизны;
  • Строительство монолитного фундамента может обойтись дешевле, чем другие виды заливки;
  • Железобетон, из которого состоит основа, устойчив к влаге;
  • Быстрота и легкость выполнения строительных работ;
  • Выложенный фундамент служит цокольным этажом с готовой поверхностью для укладки паркета или ламината. Не потребуется дополнительной стяжки или выравнивания пола;
  • Применяется для зданий любой сложности, высотности, периметра, от прямоугольных до эркерных, фигурных со стенами из кирпича, блоков, панелей, стекла.

Пошаговая инструкция, как сделать своими руками

Технология строительства плитного фундамента под гараж предполагает последовательность следующих работ:

  • подготовка участка: уборка строительного мусора, разметка по периметру конструкции;
  • земляные работы: выборка котлована на проектную глубину, выравнивание дна, укладывания слоя геотекстиля на землю;
  • устройство подушки из нерудных материалов: послойно высыпают слои щебня и песка высотой каждого 10–20 см, каждый слой тщательно трамбуют;
  • гидроизоляция и теплоизоляция фундамента: на подушку выкладывают листовой гидроизолятор (рубероид, полиэтиленовую пленку и т.д.) с перехлестом, сверху, при необходимости, – листы утеплителя (пенополистирола);

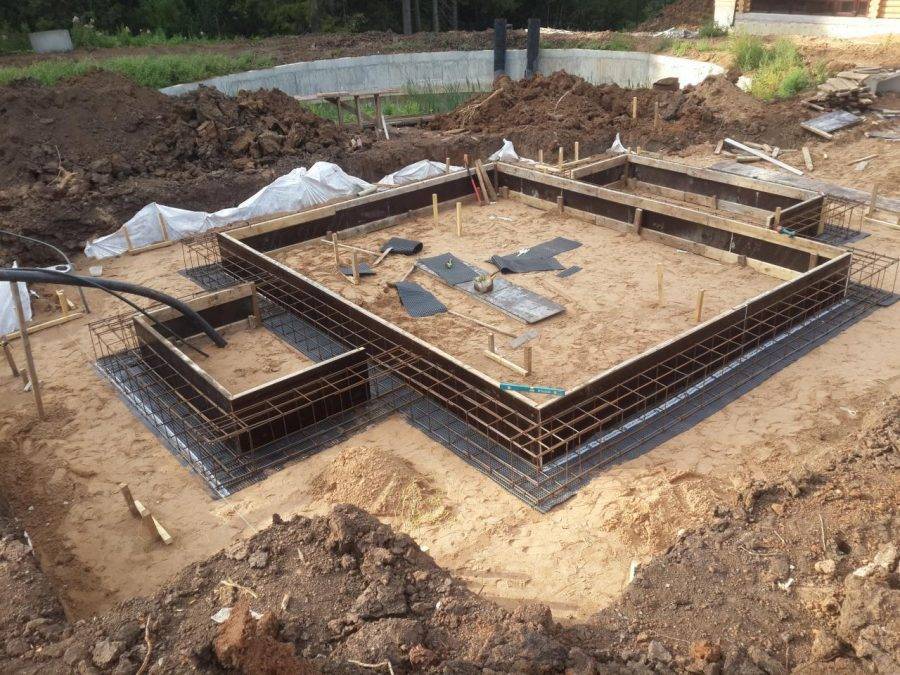

  • монтаж опалубки: по периметру котлована строят съемную щитовую или несъемную из пеноплекса опалубку;
  • устройство армирующего каркаса из стальных прутьев диаметром 10–12 мм с размером ячейки 20 на 20 см;
  • бетонирование стяжки за один прием;
  • демонтаж опалубки, внешняя гидроизоляция монолитной плиты.

Отличия монтажа ж/б плит от заливки монолита

Железобетонные плиты имеют большой вес, поэтому их перемещают по стройплощадке с помощью автокрана. Закладные детали устраивают сверху на слои гидро- и теплоизоляции.

Если шов между плитами больше 5 мм, то его заделывают монтажной пеной. Сверху плит ставят в один слой армирующую сетку на пластиковых подпорках, а затем делают стяжку бетона.

Минусы монолитной плиты как фундамента для дома

Высокая стоимость

  Затратность такого фундамента может быть в 3 и более раз выше в чем затраты на устройство ленточного и раз в 5 выше свайного фундаментов. Объясняется такая высокая стоимость необходимостью использования большого объема бетона и арматуры. В отличие от ленты, бетоном заливается вся площадь под будущим домом и на всю глубину фундамента.

на монтаж плитного фундамента расходуется в несколько раз больше арматуры

 Второй существенной статьей расхода является необходимость использования тяжелой и специальной строительной техники. Для заглубления, если необходимо, привлекается ковшовый трактор, для заливки плиты и доставки бетона на объект необходимо будет нанимать бетононасос. Те работы, для которых спец. техника не требуется, достаточно объемны и для их выполнения необходим труд нескольких человек. Поскольку на выравнивание заглубленной ямы, на вязку арматуры, засыпку и трамбовку песчано-гравийной подушки может уйти не один месяц, то можно не успеть до наступления морозов, а бетонные работы при отрицательных температурах выполнять не рекомендуется по ряду причин.

монтаж плиты требует использование спецтехники

Трудности замены коммуникаций

 В отличие от свайных и ленточных фундаментов, где все коммуникации можно проложить через пустотное пространство между грунтом и черновым полом, монолитная плита исключает такую возможность. Все сантехнические коммуникации заводятся на стадии монтажа армированной сетки и заливаются монолитом в плиту. Такое устройство значительно затрудняет, а иногда делает невозможным замену сантехнических коммуникаций в доме. Потому, в плитный фундамент, рекомендуется закладывать сантехнику лучшего качества, которая уверенно прослужит многие годы, а также дополнительно покрыть трубы защитными изоляционными материалами, от перепадов температур и влажности. Для таких домов целесообразно использовать трубы на ПВХ основе, они более долговечны и не подвержены коррозии в отличие от металлических. Имеется единственный риск их повреждения во время монтажа.

разводку всех коммуникаций в плитном фундаменте необходимо выполнять заранее

Не подходит для холмистой местности

  С точки зрения затратности, не целесообразно планировать плитные основания на рельефе с большими перепадами высот, а так же на скалистой местности, которая и без того, имеет прочный грунт, способный удержать любое здание средней высотности. Расход материала, в данном случае, будет колоссальный. Кроме того, в случае даже небольшого оползневого смещения грунта по склону, плита не сможет удержать допустимый горизонт, даже сохранив целостность. Возникает риск смещения всего дома на неопределенный угол. Поэтому, для холмистой и горной территории хорошо подойдут свайные фундаменты. Подробнее про свайный фундамент в статье «Свайный фундамент. Достоинства и недостатки»

на местности с большими перепадами высот больше подойдет другой вид фундамента

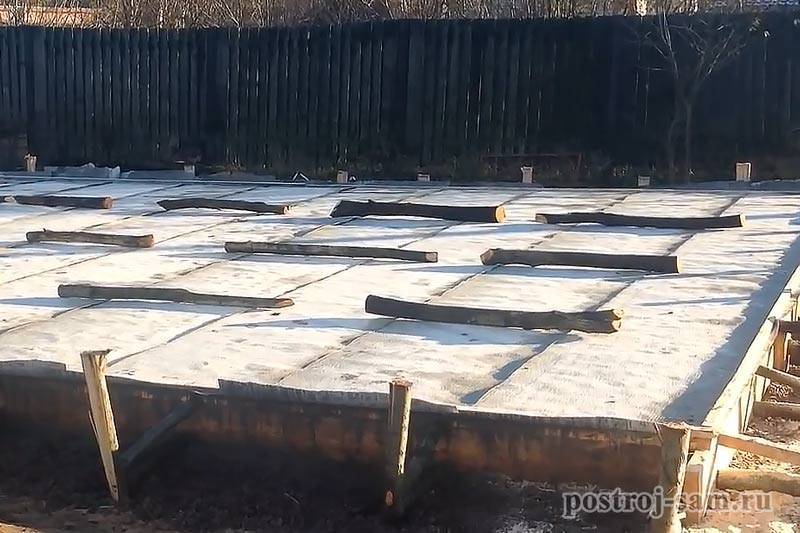

 Необходимо утеплять

  Железобетон боится влажности. накапливает ее в своей структуре при возникновении точки росы. Подробнее в статье ” Точка росы в строительстве“. Любой монолит необходимо утеплять как на уровне заглубления, так и над грунтом, с целью недопущения промерзания. В ином случае, накопленная влажность при первых же морозах начнет разрушать тело фундамента изнутри и вызывать коррозию арматуры.

плитный фундамент необходимо утеплять как внутри так и над грунтом

Слабая прочность на изгиб

  Обратная сторона высокой прочности – это плохая устойчивость к деформациям в плоскости. Неравномерное распределение давление на плитный фундамент неизбежно спровоцирует возникновение трещин и начало разрушительных процессов в теле

В значительной степени, этот недостаток смягчает качественное армирование плиты, а так же достаточная толщина гравийно-песчаной подушки, которой следует уделить особое внимание. Изменение плотности в неоднородном грунте и его движение меняет места нижнего давления на плиту

В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте. Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения.

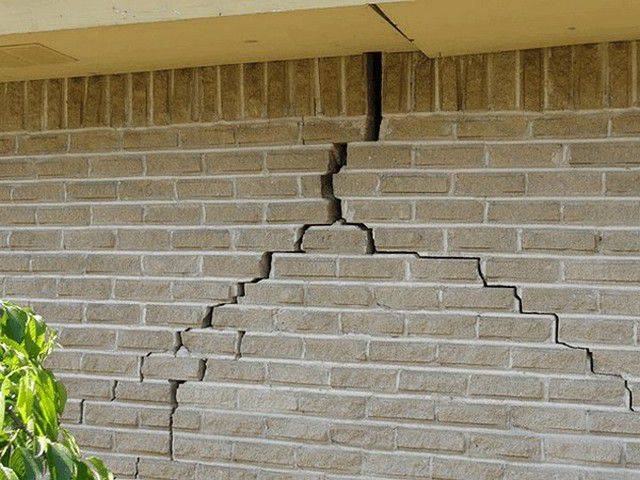

может образоваться трещина при неправильном распределении давления, как результат недостаточной гравийно-песчаной подушки

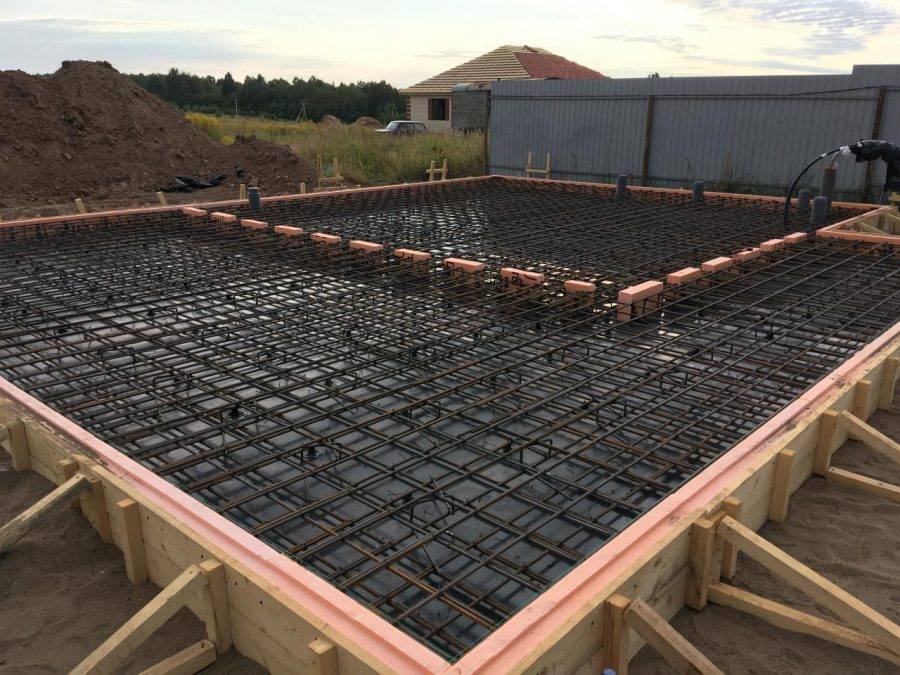

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Технические особенности

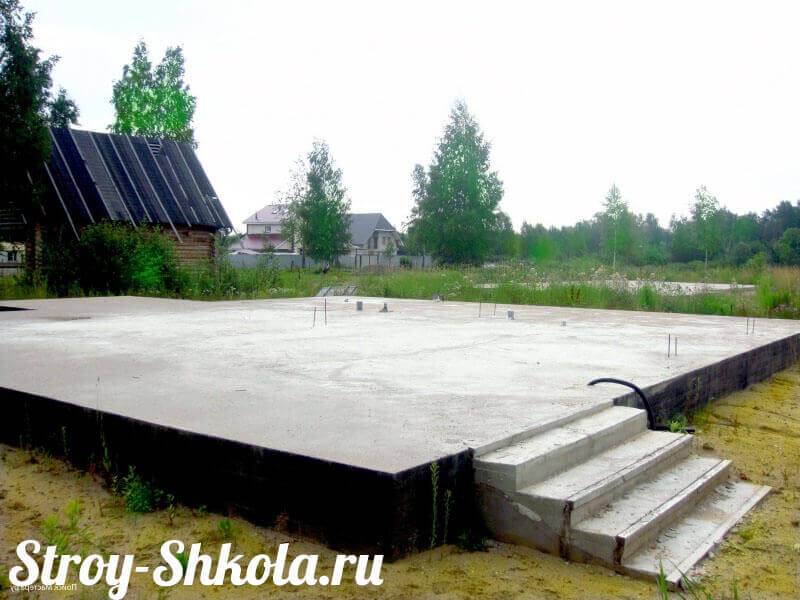

Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

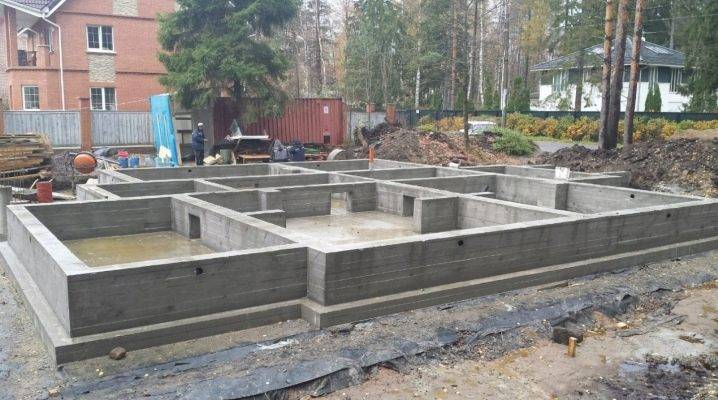

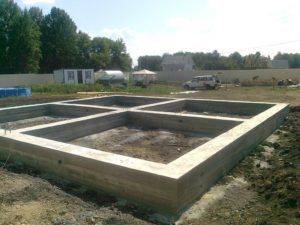

Ленточный фундамент — оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

  1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
  2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
  3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

  1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
  2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
  3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
  4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
  5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Видео описание

Пример полноценного расчета фундаментной плиты для дома на видео:

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

  • для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
  • строительство на смешанных грунтах, имеющих разные несущие свойства;
  • для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

  • Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
  • Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям

Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

  • выровненный и утрамбованный «материковый» грунт;
  • разделительная геомембрана (желательна, но не обязательна);
  • подушка из песка (или из двух слоев – песка и щебня)
  • подбетонок;
  • гидроизоляция;
  • листовой утеплитель;
  •  плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

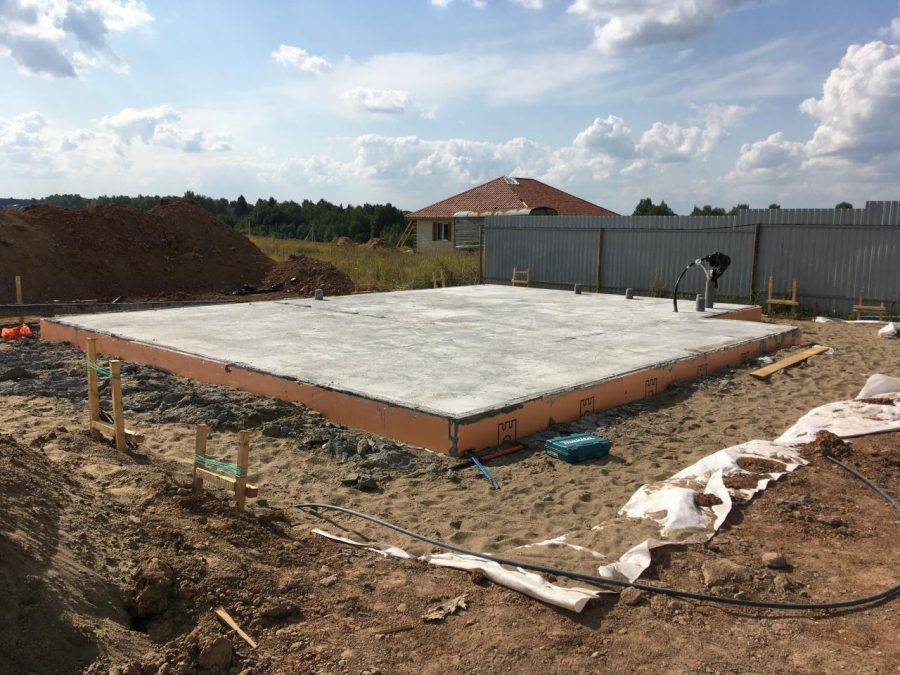

Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

  1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
  2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
  3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
  4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
  5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Видео описание

Наглядно все этапы работ на видео:

 И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

  • провести нулевой цикл;
  • сделать дренаж;
  • завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
  • грамотно провести гидроизоляцию плиты;
  • смонтировать опалубку;
  • связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Рекомендации

Подобный алгоритм применяется для создания свайно-плитного, свайно-ленточного видов фундамента. За счет высокой несущей способности они способны выдерживать, в том числе, сезонные сдвиги почвы. Чтобы увеличить прочность фундамента, по размеру он делается шире самого сооружения.

Если вы проектируете сооружение самостоятельно, вам могут понадобиться советы о том, как сделать фундамент для бани из монолитной плиты, как правильно сделать фундамент для пристройки к дому. У нас вы найдете ответ на вопрос, в каких случаях нужен фундамент из труб, а также технологические требования к подушке для фундамента.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубки (2)

  1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
  2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
  3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
  4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
  5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс
