Особенности работы с бетонным покрытием

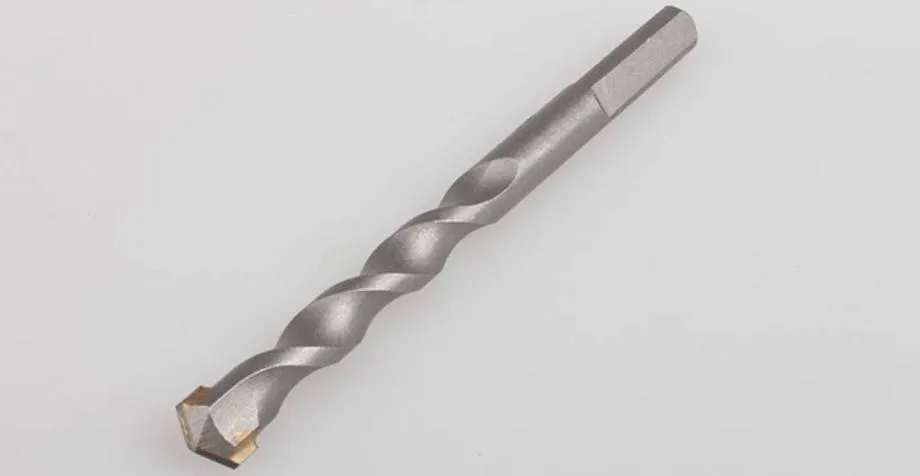

В первую очередь важно правильно подобрать сверло. Для работы с бетоном подойдет победитовая насадка
Однако, для сверления других поверхностей она не подходит, так, например, дерево она рвет, в результате чего отверстия получаются неаккуратными.
При сверлении образуется много пыли, поэтому следует приготовить пылесос для сбора мелких частиц. Разумеется, такая техника не обеспечит идеальную чистоту после проведения ремонтных работ, однако, она позволяет снизить количество пыли.
После проведения подготовительных мероприятий, можно приступать к работе. Итак, как просверлить отверстие в бетоне дрелью правильно? Для начала следует определить место, где будет будущее углубление. Метка выполняется карандашом.
Начинать использование прибора нужно на маленькой скорости, постепенно ее увеличивая. Такое правило позволит повысить точность процедуры. Чтобы дырка получилась нужного размера, сверло должно входить в бетонную стену под одним углом, не виляя.
В процессе сверления бетон крошится, поэтому использовать прибор нужно на малых оборотах
Установка подрозетника
Один из самых простых этапов — это установка подрозетников в бетон. Данный процесс несложен, но нужно помнить, что верхние края пластикового подрозетника должны находиться вровень с поверхностью бетонной стены. Недопустимо, чтобы он выпирал или же впадал на какое-то расстояние.
Перед установкой механизма нужно подготовить отверстие. Для этого подготавливаем гипсовый или цементный раствор и наносим на внутреннюю часть отверстия. Слой надо наносить не сильно толстый, а лишь для того, чтобы подрозетник надежно зафиксировался в отверстии. В подрозетник продевается вся необходимая проводка и выводится наружу. После этого он монтируется в бетонную стену и регулируется вровень с плоскостью.
Остатки цементного или гипсового раствора, которые вылезут из подрозетника во время монтажа желательно убирать не сразу, а после частичного высыхания (4–5 минут) для более надежной и прочной фиксации конструкции. Остатки раствора подравниваем шпателем, а также замазываем все оставшиеся неровности и пустоты между каркасом и стеной. Процесс полного засыхания раствора займет от 1 до 24 часов в зависимости от вида раствора и его количества.
Подключение электрики
Подключить требуется всего два или три провода. Главное – не допустить ошибок во время этого этапа. Установка блока розеток в бетонную стену требует дополнительного контроля.
Сначала надо убедиться в том, что по проводке не идёт электричество. Отключение автоматического выключателя – простое действие, на которое уходят одна или две минуты. Для проверки чаще используют специальные индикаторные отвёртки. Благодаря этому этапу дальнейшая работа значительно упрощается.
Обязательной частью становится и так называемая зачистка проводов. По 1,5-2 сантиметра снимают с концов жил. Кусочек, который оказался оголённым, загибают с кольцевой формой. При многожильных изделиях конструкцию разделяют на две части. Тогда кончики у проводов приобретают форму буквы V. Установка подрозетников в конструкции упрощается.
Жилу немного сплющивают плоскогубцами. Результат – увеличенная площадь контакта проводов и клеммы.
У подключения проводов тоже есть особенности, которые надо учитывать.
· Розетку снабжают всего двумя клеммами токоведущих контактов. Третья предназначена для заземления.
· Все детали зажимаются специальными болтами, из-за чего не хватает места для вставки проводов большего размера.
· Жёлто-зелёный провод обычно идёт к контакту заземления. Это правило легко соблюдать, если расцветка материала изначально организована правильно.
· Синий – на ноль, оставшаяся часть – для фазы.
· Заземление подключают только к контакту, который для него предназначен.
· Фазу с нолем подключают к оставшимся компонентам. Тогда порядок выполнения работы практически не имеет значения. В любом случае легко понять, как установить подрозетник в стенах.
Шлейф или звёздочка – способ для подключения блока с розетками. Если используют шлейф – к контактам одной розетки идут провода от предыдущей. После этого переходят к следующему компоненту.
Вторая схема со звёздочкой немного отличается от предыдущей. От каждой розетки провода собираются в «общей точке сбора». После этого соединяют всё по порядку. Подключение заземления шлейфом запрещено, согласно действующим нормативам. Соединить таким способом можно только фазу и ноль. «Землю» подводят обязательно с помощью звезды. После этого установка подрозетников в стене почти завершена.
Насадки для перфоратора
Насадки для перфоратора различают по их назначению и способу крепления в патроне.
По назначению насадки делятся на инструмент для:
- сверления (свёрла);
- бурения (буры, коронки);
- долбления (долота, пики).
Оснастка для перфоратора: сверление, бурение и долбление
Тип хвостовика
Основным критерием выбора оснастки является тип её хвостовика. Тип, который подходит к выбранной модели перфоратора, указан в его инструкции.
Наиболее распространёнными на сегодняшний день являются хвостовики SDS-plus и SDS-max.
Таблица: виды хвостовиков для перфораторов
| Тип хвостовика | Диаметр, мм | Применение |
| Хвостовик SDS-plus | 10,0 | Большинство перфораторов малой и средней мощности. Под хвостовик SDS-plus выпускается много различного режущего инструмента и насадок. |
| Хвостовик SDS-max | 18,0 | Профессиональное оборудование и перфораторы большой мощности. |
Шнековые буры
В эффективности работы шнековых буров играет роль угол наклона рабочей канавки. Такие буры используют для изготовления отверстий большой глубины, они осуществляют эффективный пылеотвод и предназначены для интенсивной работы. Чем больше угол наклона канавки, тем больше скорость бурения и производительность работы. Эффективно использование буров с центрирующим шипом, они более ровно держат направление бурения и снижают нагрузку на руки и инструмент.

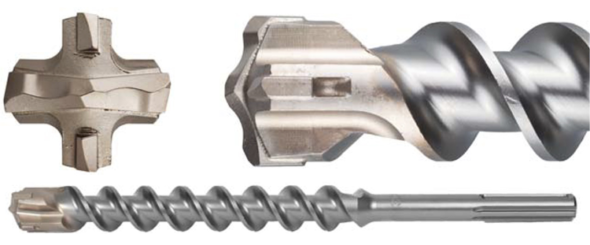

Бур для перфоратора с центрирующим шипом хорошо держит направление
Зубила
Существует три вида зубил для перфоратора:
- зубило;
- зубило-пика;
- канальное зубило.
Такое различие определяется типом выполняемых работ. Обычным зубилом разрушают штукатурку, демонтируют плитку и т. д. Зубилом-пикой штробят, проделывают отверстия в бетонных элементах строительных конструкций. Канальным зубилом выполняют работу по формированию прямых ровных каналов в бетонных поверхностях. Такой вид работ возникает при монтаже электрических сетей или водопровода.

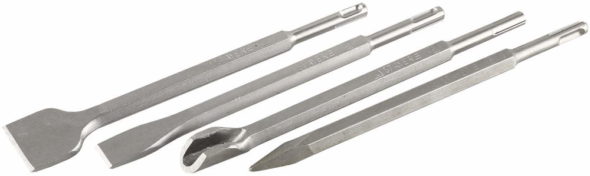

Слева направо: зубило широкое, узкое, канальное, пика
Буровые коронки
Такой элемент оснастки, как буровая коронка, незаменим при выполнении работ по монтажу электрических, гидравлических и тепловых коммуникаций. Коронка позволяет высверливать отверстия большого диаметра в стенах для монтажа труб или кабелей.

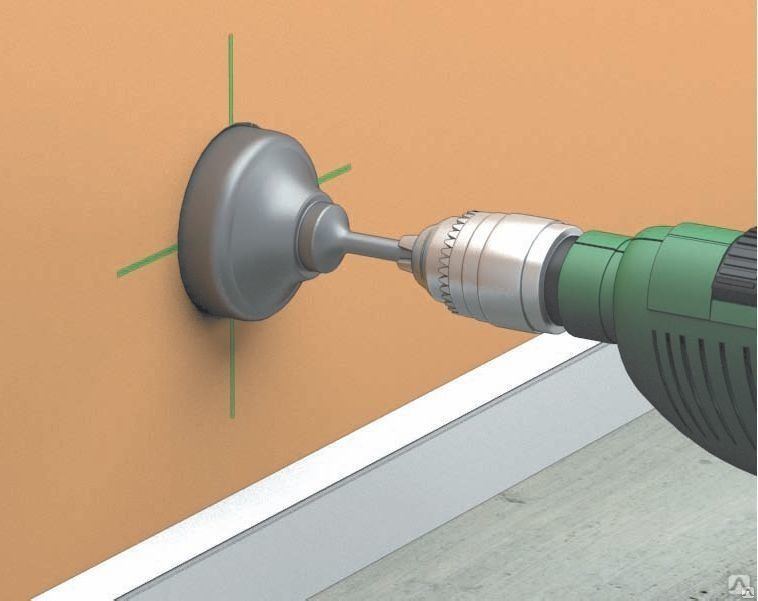

С помощью буровой коронки в стене можно просверлить нишу для розетки
Насадка-миксер
Также перфоратор можно использовать в качестве миксера для подготовки строительных смесей. Для этого понадобится насадка-миксер.
Насадка-миксер для перфоратора замешивает строительные смеси
Если насадка имеет хвостовик SDS-plus, её устанавливают непосредственно в патрон. Венчик с шестигранным профилем следует закрепить в кулачковом патроне с хвостовиком SDS-plus, а патрон уже вставляется в перфоратор. Мощность перфоратора не уступает электродрели, а даже её превосходит, поэтому подготовить любую строительную смесь не составит труда.
Самостоятельная заточка бура
При эксплуатации сверла с твердосплавной напайкой (бура) оно изнашивается от ударов и трения. При этом напайка не успевает выработать свой ресурс до поломки бура. Особенно это заметно на инструменте большого диаметра. Это приводит к снижению производительности работ и лишним затратам на расходные материалы. Поэтому затачивать буры самостоятельно имеет смысл. Для этого нужно использовать заточной станок (наждак).
При самостоятельной заточке бура важно сохранять оригинальные углы, сделанные на заводе. Их величины: 30 градусов — передняя грань, 60 градусов — задняя
Для большей точности заточки изготавливают приспособление из уголка, которое фиксирует бур в нужном положении при его заточке.
Эпоксидная смола
Ремонтные составы для заделки трещин в бетоне на основе эпоксидной смолы применяются для устранения небольших трещин в монолитном основании, также эту смесь можно использовать для ремонта фундамента в частном доме.
Выполнение работ по устранению дефектов состоит из трех этапов:
Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.
- Очистка участка от мелких фракций.
- Просушивание проблемного участка.
- Заполнение трещины эпоксидной смолой.
Зачистка проблемного участка производится с помощью жесткой металлической щетки. Обработать необходимо внутреннюю часть и поверхность вокруг щели. Удаление мелких фракций и пыли выполняют с помощью продувки, после чего можно подсушить участок строительным феном.
Т6.1 Высверливание ниши для подрозетника в бетоне
Прежде чем заделать трещины в бетоне на улице с применением эпоксидных составов, необходимо разместить специальные насадки по всей длине проблемного участка с разбежкой в 30 см. Установку насадок по высоте стены начинают с нижнего участка трещины, отступив от уровня отмостки 30 см.
Подрозетники в бетоне. легко и быстро
Эпоксидный клей образуется при смешивании смолы с отвердителем. Эту массу впрыскивают внутрь разлома через насадки, начиная с самой нижней. Полную прочность раствор набирает в течение пяти дней, после чего насадки удаляют (срезают), а поверхность отремонтированного участка затирают с применением эпоксидного раствора.
READ Как Пользоваться Шлифовальной Машинкой
Правила монтажа подрозетника
Порядок работы следующий:
буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между “дырок”, если речь о блоке)
Глубина сверления – 5см.
выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло
Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.
заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)
Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.
При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.
Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.
Чем лучше сверлить

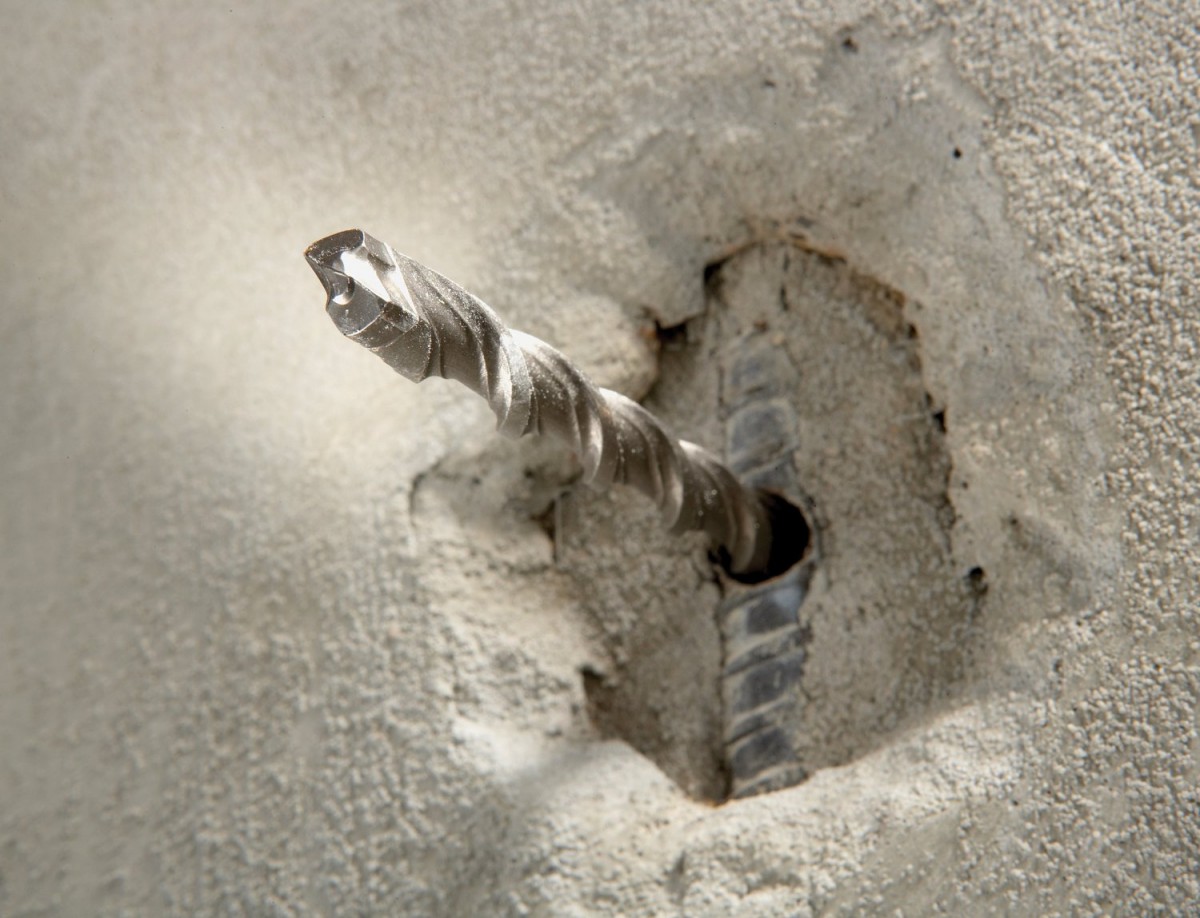

Как уже было сказано, просверлить бетонную стену можно несколькими способами, рассмотрим каждый из них более подробно.
Перфоратором
При использовании перфоратора или ударной дрели, их надо переключить в ударный режим, вставляется рабочий инструмент с победитовым наконечником и он должен быть направлен перпендикулярно поверхности стены.
периодически надо смачивать сверло
После того как вы просверлили на необходимую глубину, вытягивать рабочий инструмент назад надо не выключая перфоратора. Для проведения очистки готового отверстия от пыли, необходимо несколько раз заглубить и вытащить сверло.
Обычной дрелью или шуруповертом
Если у вас нет описанных выше инструментов, то выполнить эту работу можно и при помощи обычной электродрели или мощного шуруповерта.
В этом случае, кроме дрели и сверла, вам понадобится еще и пробойник. Сначала в месте сверления при помощи пробойника и молотка делают небольшое углубление.
После этого вставляют в него рабочий инструмент и начинают сверлить. Если сверло остановилось, снова разбивают твердые участки пробойником и продолжают работать.

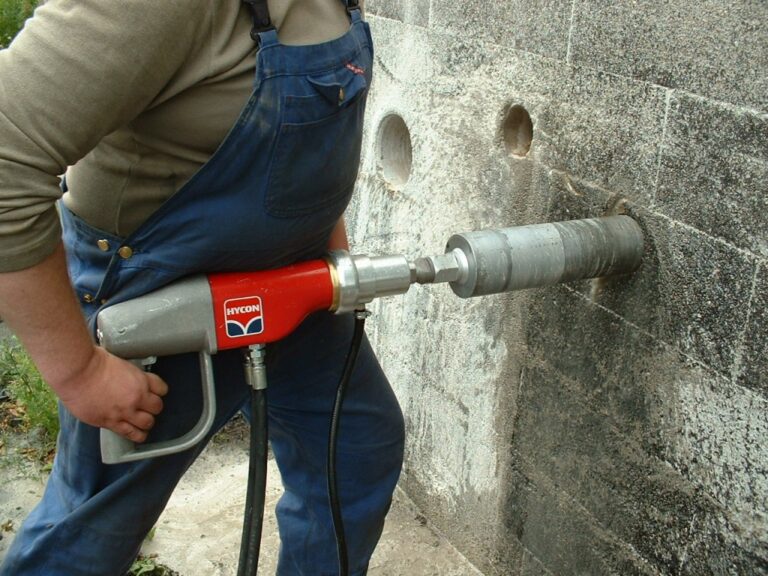

Алмазное сверление
Это наиболее эффективный способ, при помощи которого можно просто и быстро сделать в бетонной стене дырку необходимого диаметра.
Для выполнения указанных работ потребуется специальное оборудование, состоящее их таких элементов:
- электродвигатель;
- стойка, которая надежно закрепляется на основании;
- сверло-коронка.
Во время работы охлаждать сверло не надо, так на него подается вода, которая не только охлаждает инструмент, но и не дает возможность образовываться пыли.
Если работают специалисты, то вместе с указанным оборудованием они используют пылесос, при помощи которого убирают пыль и воду.
Так как цена такого оборудования очень большая, то покупать его для бытового использования нецелесообразно. При необходимости сделать отверстие большого диаметра, для этого всегда можно пригласить специалистов.
Коронки по бетону
Сверление в бетоне отверстий для подрозетников выполняют специальными коронками. Кроме бетона, их можно использовать по кирпичу, железобетону и любому камню. Большой диаметр коронки чаще всего применяют при монтаже подрозетников или для прокладки сквозь стены трубопровода.
Форма коронки представляет отрезок трубы с отверстиями в боковых стенках для отвода отработанного мусора. По периметру одного края расположены напайки из специальных сплавов. Они служат режущим элементом инструмента. По центру с другого края трубки находится сквозное отверстие для вкручивания хвостовика. Он необходим для крепления коронки в патроне дрели или перфоратора. Сам хвостовик имеет посадочное место со стороны коронки под установку центровочного сверла. Во время работы, сверло исполняет направляющую роль, чтобы не сбиться с разметки.
Коронка в разборе
Центровочное сверло и хвостовик часто продаются одним комплектом с насадкой. Существуют еще удлинители, предназначенные под перфоратор с разными патронами: SDS Plus или SDS Max. Удлинители имеют стандартную резьбу, аналогичную на корпусе коронки, поэтому их легко менять. Центровочное сверло бывает цилиндрическим и коническим. Стандартная коронка обычно комплектуется цилиндрическим сверлом, а удлиненный хвостовик может продаваться с коническим сверлом.
Эффективность сверления зависит от того, какой напайкой снабжена коронка. Дело в том, что каждая напайка рассчитана под определенный просверливаемый материал. Например, напайка по бетону быстро выйдет со строя, если делать ей сверление по железобетону.
Твердосплавные напайки
Самыми распространенными в быту являются коронки с напайками из твердых сплавов металла. Сплав очень прочный и долговечный, но если попадется арматура, напайки быстро вылетают. Ими лучше сверлить по простому бетону или кирпичу. Можно, конечно, и по железобетону сверлить до уровня арматуры, но не всегда этот уровень можно угадать.
Коронка с твердосплавными напайками подходит для работы с ударной дрелью или перфоратором. Невысокая стоимость изделия сделала его популярным в бытовом использовании для монтажа подрозетников.

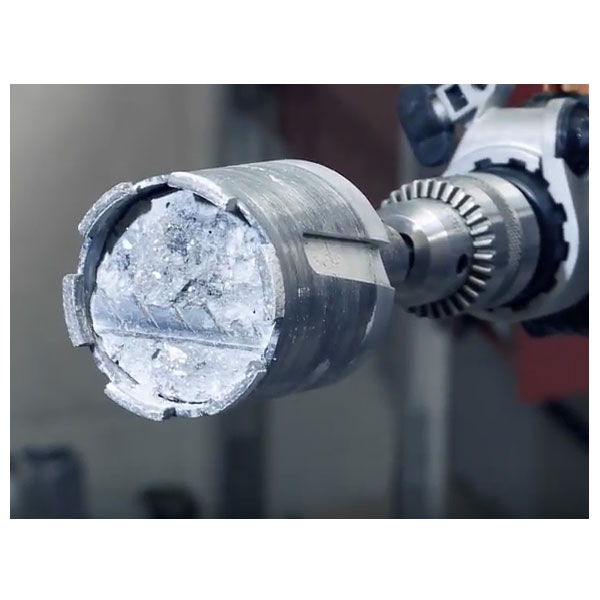

Алмазные напайки
Кто хоть раз резал железобетон болгаркой, тот знает, что это делать лучше алмазным диском. Сверление по железобетону предусматривает аналогичную технологию, только вместо диска здесь нужна коронка с алмазными напайками. Ее конструкция состоит из сегментов, покрытых алмазным напылением. Алмазная крошка позволяет справиться с любым твердым материалом, даже арматурой. Но здесь надо помнить, что сверление по железобетону и другому материалу происходит только безударным способом. Иначе, испортится сама коронка, плюс несущие элементы ж/б конструкций подвергнутся нежелательному разрушению.
Алмазные напайки хорошо сверлят по кирпичу, кафелю, черепице, что позволяет сделать ровное отверстие. Однако высокая стоимость таких коронок позволяет их использовать на профессиональном строительстве. Покупать дорогую насадку, чтобы сделать дома несколько отверстий для подрозетников, нецелесообразно.
Алмазному напылению свойственна разная жесткость, о чем говорит маркировка коронок:
- маркировка буквой М указывает на мягкое алмазное напыление. Такие коронки применяются для сверления бетона повышенной прочности и легко сами очищаются от засора пылью;
- алмазное напыление средней жесткости с маркировкой С подходит для сверления железобетона;
- насадки с твердым напылением, обозначенные буквой Т, применяются для сверления на низких оборотах высокомарочного бетона.
Рассмотреть перечень алмазных коронок некоторых популярных фирм можно в приведенной таблице:
Напайки с карбидно-вольфрамовым напылением
Коронкой с такими напайками можно сверлить не только по кирпичу или бетону, но и по кафелю. Это очень удобно, когда надо просверлить гнездо под подрозетник на бетонной стене, отделанной керамической плиткой. Имея только одну насадку с карбидно-вольфрамовым напылением, отверстие сверлится за один раз. Главное, подобрать правильный диаметр.
Коронка с карбидно-вольфрамовым напылением с хвостовиком для дрели
Насадка снабжена шестигранным хвостовиком, предназначенным для зажима патроном дрели. Эффективность сверления достигается мощностью инструмента, которая должна быть более 800 Вт. Хотя такое напыление является универсальным, все же оно боится металла. Попавшая в стене арматура быстро выведет из строя напайки. Поэтому на ж/б стене кафель сначала сверлят насадкой с карбидно-вольфрамовым напылением. Затем, берется алмазная насадка и ей продолжают сверление. Естественно, размер их должен быть одинаковым.

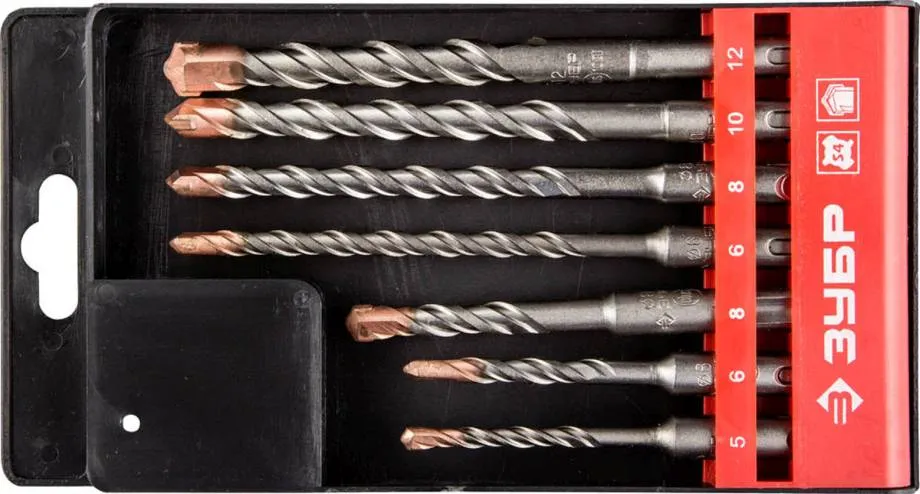

Критерии выбора оснастки
Все сверла состоят из цельного металлического стержня. Середина или шейка имеет цилиндрическую форму. И на этом сходство различных видов оснастки заканчивается. Нижняя часть служит для надежного зажимания инструмента в патроне дрели, шуруповерта или перфоратора. Верхняя часть – рабочая. Она предназначена для формирования отверстия либо углубления того или иного диаметра и глубины.
Сверла для перфоратора могут иметь разные хвостовики. Но чаще это цилиндры с продольными прорезями. Такую оснастку иначе называют бурами. В зависимости от типа патрона для выбора оснастки введена специальная маркировка:
- SDS – 2 канавки диаметром 10 мм, практикуется совместимость с патроном типа SDS-plus;
- SDS+ (SDS-plus) – 4 полукруглые прорези с аналогичным сечением, винтовая часть может иметь диаметр от 4 до 26 мм;
- SDS-max – может быть 5 канавок, это мощные образцы для сверления отверстий сечением от 20 до 80 мм;
- SDS-top – здесь 4 канавки с увеличенным диаметром до 14 мм, отверстия могут быть 16-25 мм;
- SDS-quick – такой хвостовик не имеет углублений, но для фиксации предусмотрена пара продольных выступов (подобные патроны могут фиксировать биты и сверла).
Нередко у начинающих мастеров возникает затруднение с тем, как закрепить сверло в перфораторе. Здесь нет ничего сложного. Существуют специальные переходники-патроны со стержнем, который вставляется в родной патрон. Также есть инструменты, у которых предусмотрена полная замена зажимного устройства с SDS на обычный.
После определения типа хвостовика можно сужать круг выбора исполнением по материалу. Здесь проще ориентироваться на цвет наконечника (реже всей насадки):
- серые – традиционная углеродистая сталь без дополнительной обработки;
- черные – в процессе изготовления прокаливаются горячим паром, характеризуются устойчивостью к износу;
- золотистые – имеют дополнительное покрытие из сплава на основе нитрида титана, отличаются высокой прочностью, практически не наблюдаются сколы.
Далее нужно понять, как отличить сверло по металлу для перфоратора от бура по бетону. Здесь рассматривается наконечник режущей части. Он имеет напайки из сплава, который по твердости близок к природному алмазу. Так как этот материал изготавливается на основе кобальта с вольфрамом, и оснастка получила название победитовой. Также существует еще два типа наконечников, которые позволяют выполнять сложные работы. Они имеют длительный рабочий ресурс. Это сверла и буры под перфоратор с карбидной напайкой или наконечником нестандартной формы. Последние представлены центральным «острием» и тремя дополнительными чуть ниже.
Разновидности по назначению

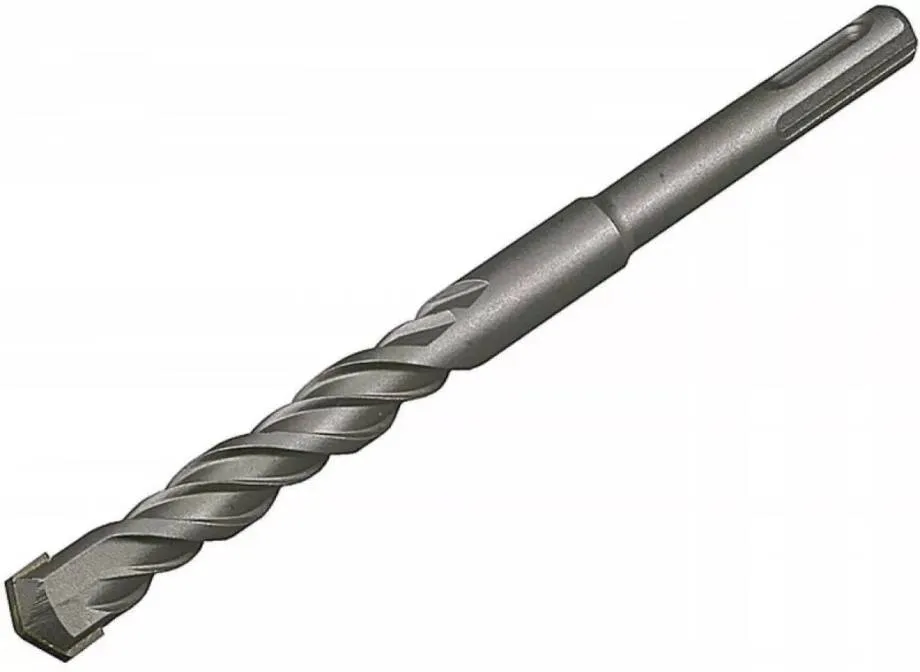

Наиболее востребованным типом оснастки считается шнековый образец. Как выглядит такой бур – режущая часть представлена спиралью с закаленным наконечником в форме лопатки или крестика. Отличительные черты образцов: равномерная по всей длине увеличенная толщина основы стержня (0,3-0,35 от общего диаметра), закругленные углубления и угол наклона канавки – 60 градусов. Их главное достоинство заключается в возможности быстро формировать глубокие отверстия. При этом для удаления минеральной крошки не обязательно периодически вытаскивать инструмент.

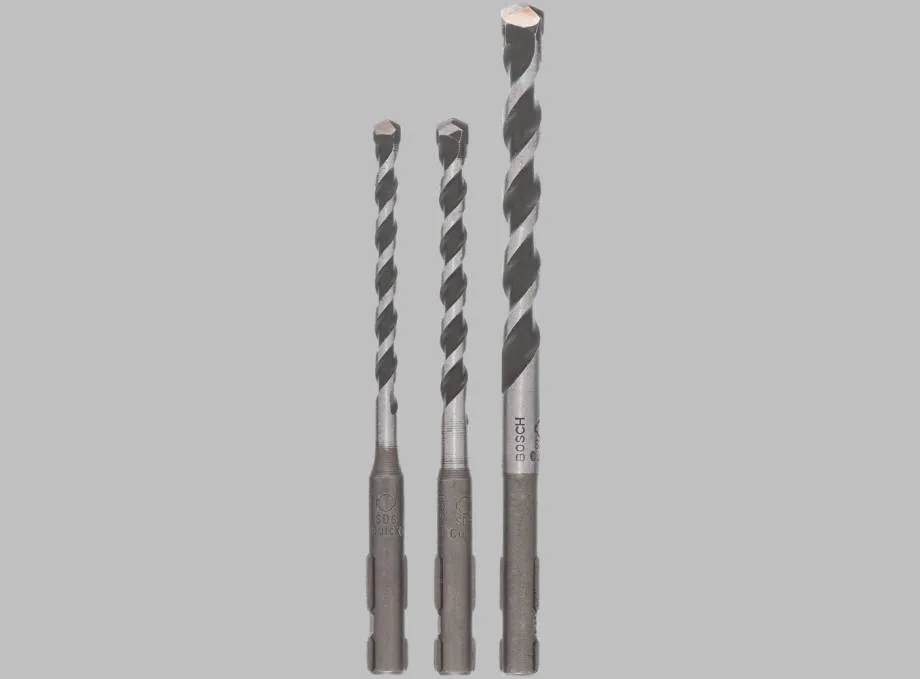

Для сверления отверстий малого размера используются буры по бетону пологого типа. Здесь витки сравнительно с предыдущим образцом более крутые, поэтому во время работы приходится оказывать на инструмент больше давления. А еще они хуже выводят бетонную пыль.
Не уступают по распространенности и функциональности шнековым так называемые спиральные буры по бетону для перфоратора. Здесь размер отверстий может достигать 80 мм. В быту таким сверлом чаще проделывают сквозные проходы для той или иной проводки. Также можно формировать посадочные места для подрозетников. Но для последних мастера предпочитают использовать насадки типа коронки. Это чаши с режущей кромкой, внутри которых может быть расположено центровочное сверло. Режущая кромка может быть оформлена с победитовым или алмазным напылением либо с закрепленными резцами. Здесь диаметр допустимый достигает 120 мм.
В этом видео представитель компании Bosch проводит мастер-класс по бурам для бетона типа SDS-plus:
Монтаж розеток и выключателей
Схема подключения розетки и выключателя
При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:
- В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
- В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».
Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.
Цвета и значения: синий всегда — 0. Желтый земля. Бывает вместо жёлтого черный кабель.
Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.
Схема подключения двухклавишного выключателя с розеткой
Схема подключения розетки выключателя и лампочки
Установка двойной розетки
Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.
Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.
Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:
если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.
В других же подрезетниках подключение стандартное. Установка тройной розетки и блока проходит идентично.
Установка силовой розетки
Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:
- подключаются такая розетка к отдельной линии, идущей от щитка;
- необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
- отличительная особенность проводки — это значительная толщина;
Силовое устройство — способно выдерживать более мощные нагрузки.
Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.
