Как установить счётчик электричества в доме своими руками – Инструкция

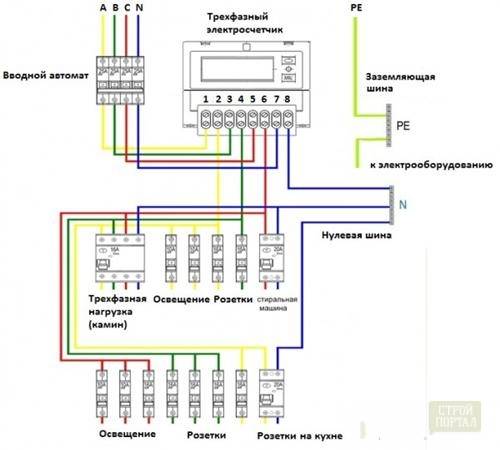

Схема, по которой монтируется трехфазный счетчик

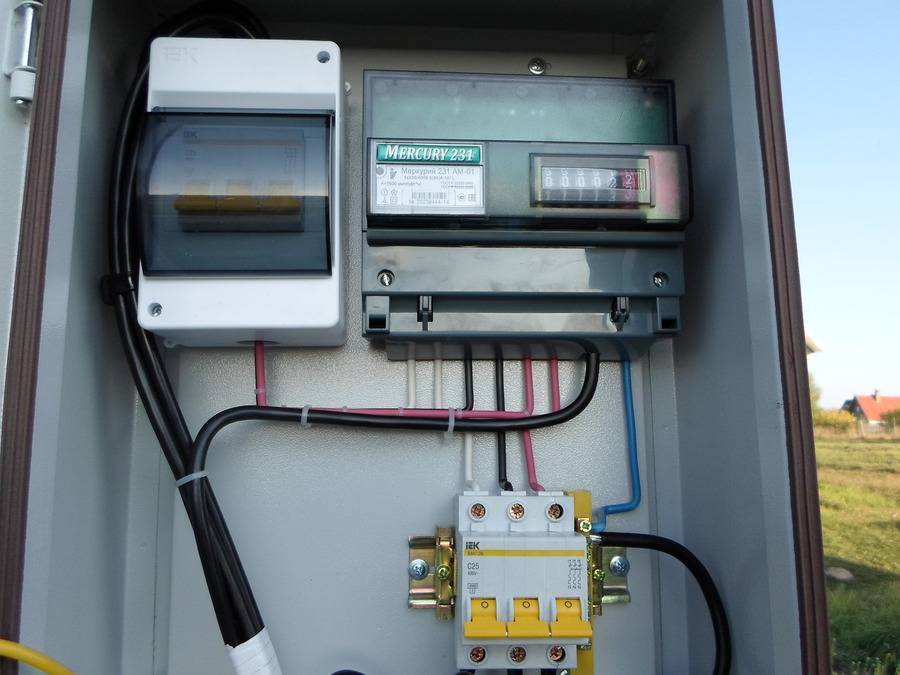

Трехфазные счетчики монтируют внутри специальных щитов, оборудованных платформой и трехвинтовым креплением.  Крепятся они, так же, как и однофазные, а схема их подключения такова:

Питающий кабель имеет три фазы, пятый проводник для заземления и ноль, он заходит в электрощит. Желтая фаза подключается к первому контакту, зеленая – к третьему, красная – к пятому. Если ошибиться на данном этапе, то устройство не будет корректно функционировать. Когда одна из фаз будет подключена, счетчик следует проверить на наличие ошибки, далее после подключение второй фазы проверку повторяют и т.д.

  • Выводится электроэнергия из счетчика со второго, четвертого и шестого контактов. Ноль приходит на седьмой и восьмой контакты.
  • Проводник заземления прикрепляется к специальной шине. Связывать ноль с землей нужно в обязательном порядке, чтобы в сети не произошло чрезмерное напряжение.

Счетчики на столбах: законность или беззаконие?

В редакционной почте нет-нет, да и встречаются письма об установке энергоснабжающей компанией (в нашем случае – КРЭКом) электросчетчиков на улице, на столбах.

Жители частного сектора жалуются на полную неразбериху в этом вопросе: и считают эти счетчики якобы неправильно – есть расхождения между показаниями домашнего и уличного счетчиков, да и сами показания никак не снимешь на высоте пяти-восьми метров, и никаких договоров с людьми энергоснабжающая компания толком не подписывает. Однако энергетики убеждали людей, что это необходимая процедура или вообще «украшали» столбы тихой сапой.

Как это часто не совпадает

Зачем вообще придумали выносить счетчики на столбы? Энергетики аргументируют: для беспрепятственного доступа их сотрудников к электросчетчику для осмотра, проверки и снятия показаний. Но это, думаю, лишь половина правды, а на самом деле, главное в этом деле – борьба сетевиков с воровством электроэнергии.

Конечно, если воруют, то никто не запрещает энергетикам за свой счет устанавливать контрольные счетчики на столбе и контролировать расход электроэнергии в доме, что во многих случаях и происходит.

Мой коллега живет в частном доме. Говорит, год назад пришло уведомление, где говорилось о том, что такого-то числа в такое-то время они должны быть дома, так как им будут устанавливать электросчетчик на уличном столбе.

Радует одно: за их установку денег с людей не требуют (во всяком случае мне неизвестны такие случаи). Этакие бесплатные дублеры.

Никаких договоров люди не подписывали, а расчетным для них по-прежнему остается домашний счетчик, правда, его показания часто не совпадают с показаниями уличного – цифры не в пользу собственников.

Почему врет счетчик?

Почему так происходит? Дело в том, что сам факт установки прибора учета электроэнергии на улице – грубое нарушение ПУЭ (правил установки электроприборов). Это скрижали электриков, и все, что не отвечает этим правилам, – незаконно.

Так вот, в пункте 1.5.27 главы 5 этих правил (ПУЭ) чётко сказано, что счётчики должны устанавливаться в сухих помещениях, с диапазоном температур от 0°С до +40°С.

А если он стоит на улице, то постоянно будет подвергаться постоянному воздействию атмосферных явлений: дождя, снега, жары. Говорят, даже герметичный щит не способен защитить размещённое в нём электрооборудование от жары, конденсата и мороза.

Да, справедливости ради скажем, что теми же правилами допускается наружная установка, но в отапливаемых шкафах. Очень сомневаюсь, что кто кто-то у нас будет обогревать эти шкафы.

Мой коллега говорит, что пока у них нет разногласий с сетевиками: платят по домашнему счетчику, а сетевая компания не считает их должниками.

Старый «друг» лучше нового

Однако есть случаи, когда отношения энергетиков с жителями частного сектора «перестают быть томными». Так, в августе Канским городским судом было рассмотрено исковое заявление от Дмитрия Исакова (имя и фамилия изменены) к АО «КрасЭКо», канскому филиалу АО «КрасЭКо» и к ПАО «Красноярскэнергосбыт».

Суть истории такова: Исаков возмутился тому, что АО «КрасЭКо» в одностороннем порядке решило заменить его электросчетчик на новый – никаких заявлений человек не писал, его все устраивало. У истца появилось несколько претензий. Например, Исаков считает, что акт был составлен контролером предприятия с грубыми нарушениями законодательства.

А именно: он как потребитель не был уведомлен о дате и месте приемки прибора учета, и допуск нового счетчика в эксплуатацию прошел без его участия. Кроме того, Исаков считает установку второго счетчика на опоре на высоте 8 метров не соответствующей тем самым нормативам ПУЭ, о которых мы говорили выше.

Также Дмитрий полагает, что граница балансовой принадлежности сторон должна быть на вводе в дом, а именно: на улице до фасада дома (а не опоры) – зона ответственности сетевой компании, а уже от фасада дома – ответственность его как собственника.

Истец потребовал признать акт незаконным и при расчете за потребленную электроэнергию использовать старый счетчик.

А теперь самое главное. АО «КрасЭКо» добровольно исполнило требования истца, что само по себе говорит о его правоте, и производство по делу было прекращено.

С «хотелками» частников можно и нужно бороться, так основная задача любой коммерческой структуры – извлечение прибыли.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

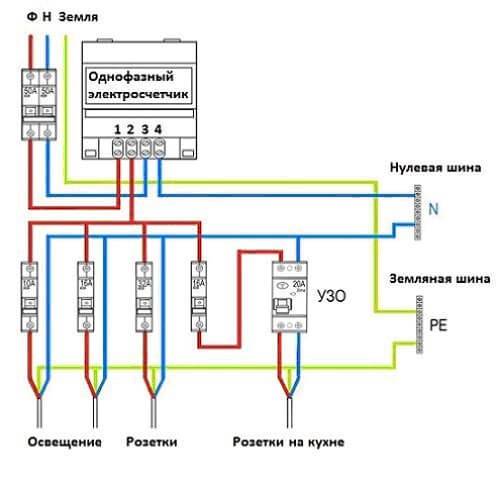

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Подключение счетчика: правила и основные требования

Схема подключения счетчика и автоматов защиты. Если индукционному счетчику придать горизонтальное положение, то он останавливается.
Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Через токовый трансформатор. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной.
Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее. Распределительные автоматы соединяются между собой сверху небольшими отрезками провода.
Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электрических потребителей в современном мире с каждым годом становится всё больше и больше.
Если крепежных винта два, сначала закручивается дальний

Спасибо за внимание. А что будет, если оно произойдет, объяснять, наверное, не нужно

На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая.

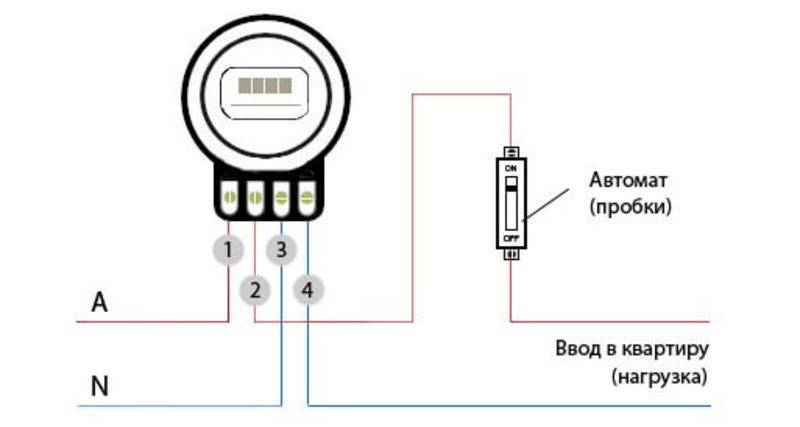

Схема подключения однофазного электросчетчика


Это объясняется соображениями безопасности: все работы должны проводиться с полным снятием напряжения. Для каждого фазного провода группы электроприборов необходимо устанавливать отдельный автоматический выключатель. Как самостоятельно сделать проводку в доме читайте тут.

Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. К этой клемме подсоединяется нулевой провод, который подходит к дому или квартире.

Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. Посмотрите подключение счетчика в видео-формате. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь. Входной Нейтральный провод подключается к клемме 7.
УСТАНОВКА И КРЕПЛЕНИЕ СЧЕТЧИКА.ВВОДНОЙ АВТОМАТ.

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.

Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

Правила установки электросчетчика в квартире

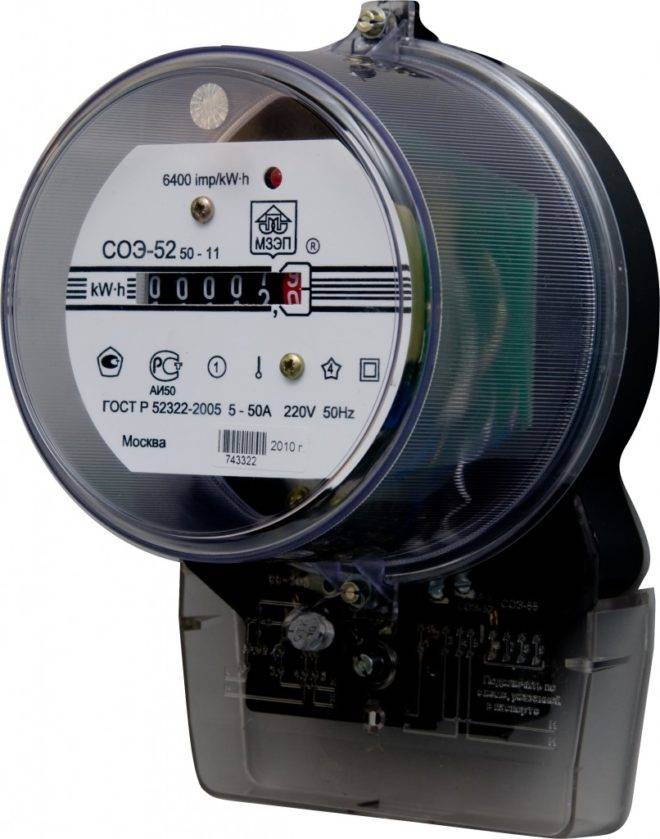

Покупая электросчетчик, обратите внимание на дату его выпуска и дату поверки. Узнать, когда счетчик поверялся, можно, изучив надпись на пломбе корпуса

Арабские цифры означают год поверки, а римские — квартал. Нельзя использовать оборудование с истекшими сроками поверки (они регламентируются ПУЭ).

Хотя конструкция щита правилами не определена, нормы установки электросчетчика в квартире содержат некоторые требования к его размещению:

  • Доступность клемм и трансформатора электросчетчика.
  • Простота демонтажа оборудования.
  • Надежная фиксация; угол отклонения от вертикали должен быть не более 1 градуса.
  • Конструкция крепежа должна обеспечивать обслуживание оборудования с лицевой стороны.

Электрический щит может быть изготовлен из металла, пластика или дерева.

  1. Условия монтажа

Схема установки электросчетчика квартире должна соответствовать требованиям, изложенным в ПЭУ. Прибор фиксируется строго вертикально (наклон не должен превышать 1 градуса), чтобы обеспечить точность его показаний. Это требование распространяется на все типы электросчетчиков, хотя для работы электронного прибора угол наклона не имеет значения, строгая вертикальность необходима только индукционному счетчику.

Рекомендуемая высота установки электросчетчика в квартире – 0,8 до 1,7 метра над полом. При таком положении потребителю удобно будет снимать показания в ходе эксплуатации.

Правила безопасности

Электрический счетчик представляет собой объект повышенной опасности, поэтому в нем имеются предохранительные устройства (коммутационные аппараты), которые позволяют быстро обесточить оборудование для его обслуживания.

Коммутаторы прикрепляются на расстоянии не более 10 м от электросчетчика. Подобное устройство необходимо также опломбировать, чтобы у представителей поставщика услуг не было оснований подозревать вас в краже электричества.

Еще раз напомним, что установка электросчетчика в квартире выполняется специалистами энергетических компаний, самостоятельно делать этого не следует.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

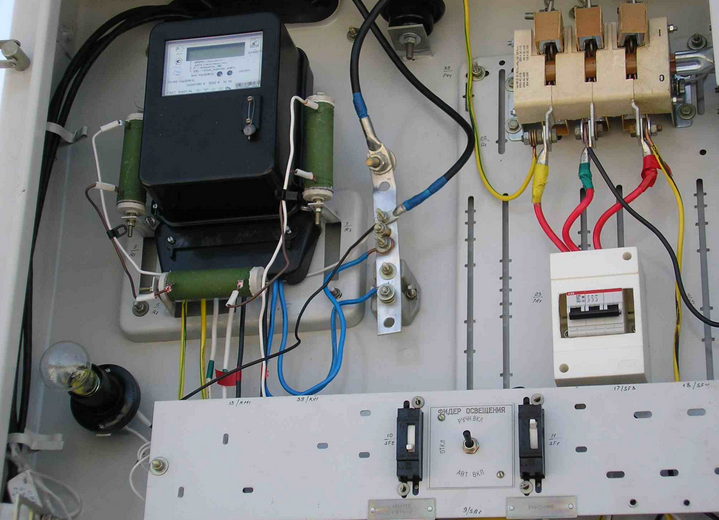

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

  • при низкой температуре;
  • при повышенной влажности;
  • при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

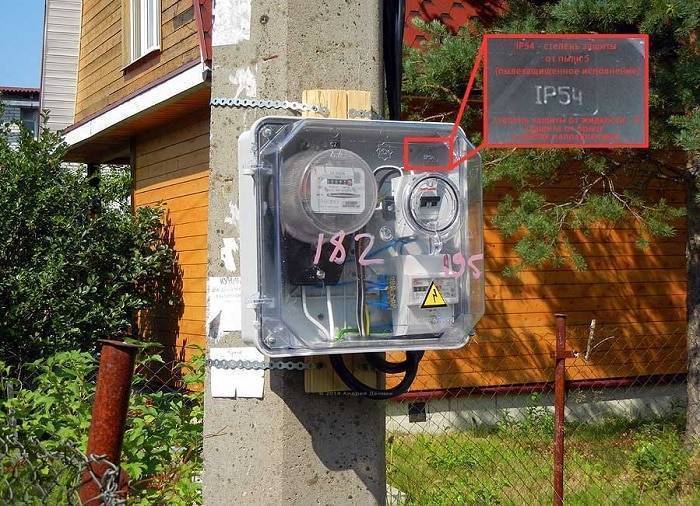

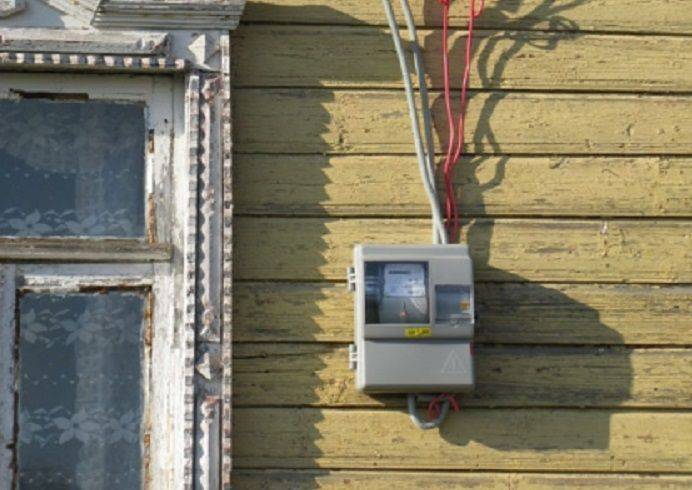

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.

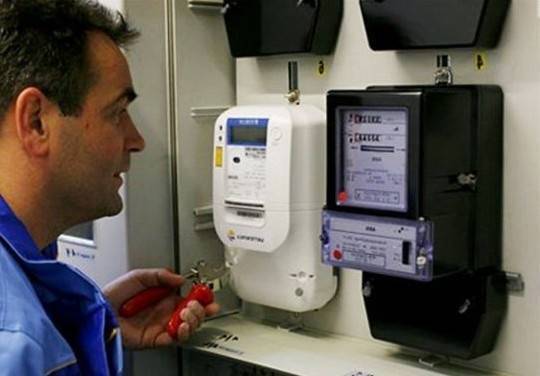

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Ещё немного внимания!

Причины и порядок переноса

После решения проблемы законности предпринимаемых действий следует разобраться с двумя другими важными вопросами: зачем это нужно делать вообще и как перенести электросчетчик из подъезда в квартиру с соблюдением всех правил монтажа (согласно требованиям ПУЭ).

Причины переноса электросчетчика

После переноса электрического счетчика в квартиру можно не беспокоиться о его сохранности и легко отслеживать текущие показания по индикатору прибора.

Переносить электросчетчики из подъезда в квартиру можно в тех случаях, когда эта операция действительно востребована и согласована с соответствующими службами.

Читать дальше: Нормативы посадки деревьев у многоэтажных домов

Порядок монтажа прибора

Последовательность операций, выполняемых при переносе электрического счетчика:

  1. Полностью обесточить домашнюю сеть, отключив вводный автомат.
  2. Снять крышку контактной панели электросчетчика с пломбой, под которой располагаются соединительные клеммы с комплектом подводящих проводников.
  3. Сфотографировать всю контактную колодку, что позволит зафиксировать порядок подключения отдельных проводов.
  4. После этого можно смело отсоединять их, чтобы освободить электросчетчик и переместить его впоследствии на заранее подготовленное место.

Все последующие операции связаны с непосредственным переносом прибора. Они выполняются строго в следующей последовательности:

На выбранном и заранее подготовленном месте в помещении установить шкаф или основание под счетчик, надежно фиксируемое на стене. Высота монтажа выбирается с учетом удобства снятия показаний.
Проложить до него жгут с жилами, протянутыми от старого места.
Подсоединить заранее промаркированные провода к соответствующим клеммам счетчика

При их подключении важно следить за тем, чтобы винтовые крепления были затянуты до упора и не могли со временем ослабнуть.
Пригласить представителя энергетической службы, который оценит проделанные работы и опечатает установленный на новом месте прибор.

Только после посещения сотрудника энергоснабжающей организации можно считать все работы завершенными, а заново смонтированный счетчик электричества – эксплуатируемым на законных основаниях.

Необходимая документация после установки нового счетчика

После установки нового электросчетчика, следует вызвать сотрудника электроснабжающей компании и составить акт, который соответствует правительственным требованиям. Также нужно указать номер пломбы и данные фирмы, которая проводила опломбирование.

Акт может составляться на специальном бланке или от руки на А4, где вписывать все необходимые данные. Если вы имеете соответственную квалификацию и право, чтобы подключать и монтировать счетчик самостоятельно, можно вписать свои данные и ФИО. Все ваши действия должны выполняться в соответствии с действующим законодательством и требуемым постановлениям.
